1 1 TÁMFALAK

2 Támfalak típusai 2 Súlytámfal Szögtámfal Gabionfal Máglyafal Erősített talajtámfal G E a Szegezett fal Szilárdított talajtestek, mint megtámasztó szerkezetek R

3 Támfalak - Súlytámfal 3 Anyag Beton Vasbeton Terméskő Előnyök Jól adaptálható Kőburkolattal esztétikus felület Hátrányok Gazdaságtalan Víztelenítés!!

4 Támfalak - Súlytámfal 4 Anyag Beton Vasbeton Terméskő Előnyök Jól adaptálható Kőburkolattal esztétikus felület Hátrányok Gazdaságtalan Víztelenítés!!

5 Támfalak - Súlytámfal 5 Víztelenítés Hagyományos hátszivárgó Szivárgótest kavicsból + szűrő geotextília Döngölt agyagon folyóka / dréncső Geoműanyag drénrendszer: drénpaplan Vízzáró fólia Műanyag térrács Szűrő geotextília

Döngölt agyagon folyóka / dréncső Geoműanyag

6 Támfalak - Súlytámfal 6 Tervezés 4 m-es magasságig Keresztmetszet: trapéz Talpszélesség > falmagasság / 4 Homlokfal kissé hátra dől (kb. 1:10) Alapsík döntés v. fogazás Kivitelezés Szakaszos építés: 5-10 m (dilatáció) Kétoldali zsaluzat, utólagos háttöltés

Homlokfal kissé hátra dől (kb. 1:10) Alapsík döntés v.

7 Támfalak - Súlytámfal 7

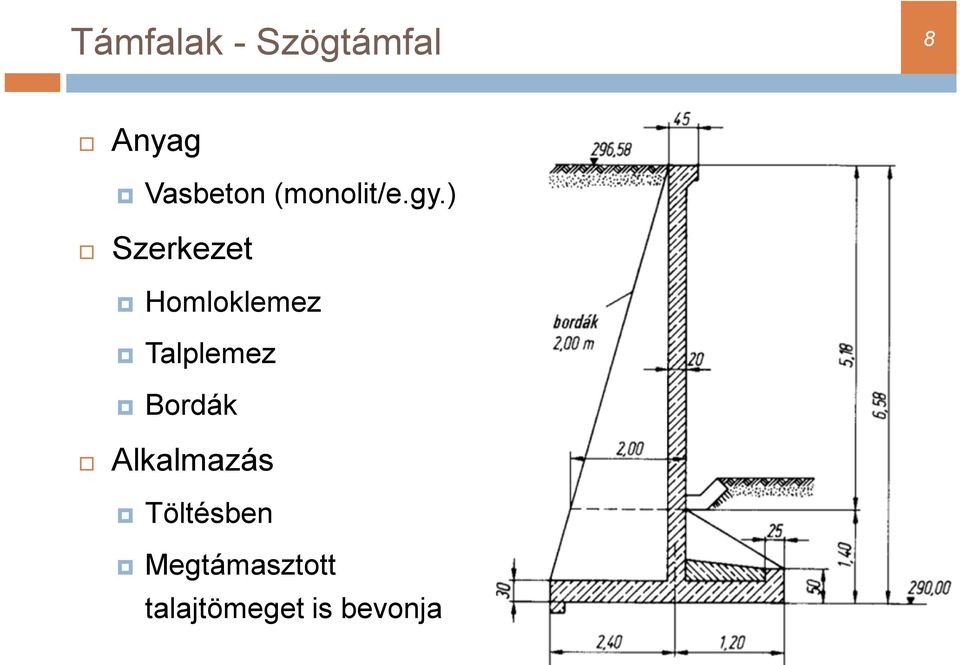

8 Támfalak - Szögtámfal 8 Anyag Vasbeton (monolit/e.gy.) Szerkezet Homloklemez Talplemez Bordák Alkalmazás Töltésben Megtámasztott talajtömeget is bevonja

9 Támfalak - Szögtámfal 9 Tervezés 6-7 m magasságig Falvastagság min. 20 cm Geometriai kialakítás Homlokfal a talplemezen kposan, előre vagy hátratolva Magasság rugalmas Merevítő bordák Talplemez fogazása Háttöltés Előírt tömörség Víztelenítés (hosszlejtés, kivezetés)

vagy hátratolva Magasság rugalmas Merevítő bordák Talplemez

10 Támfalak - Szögtámfal 10 Előregyártott elemes szögtámfal Vasúti rakodók, peronok, ömlesztett anyagok tározói Magassági vezetés rugalmatlan Illesztés hornyos kapcsolattal

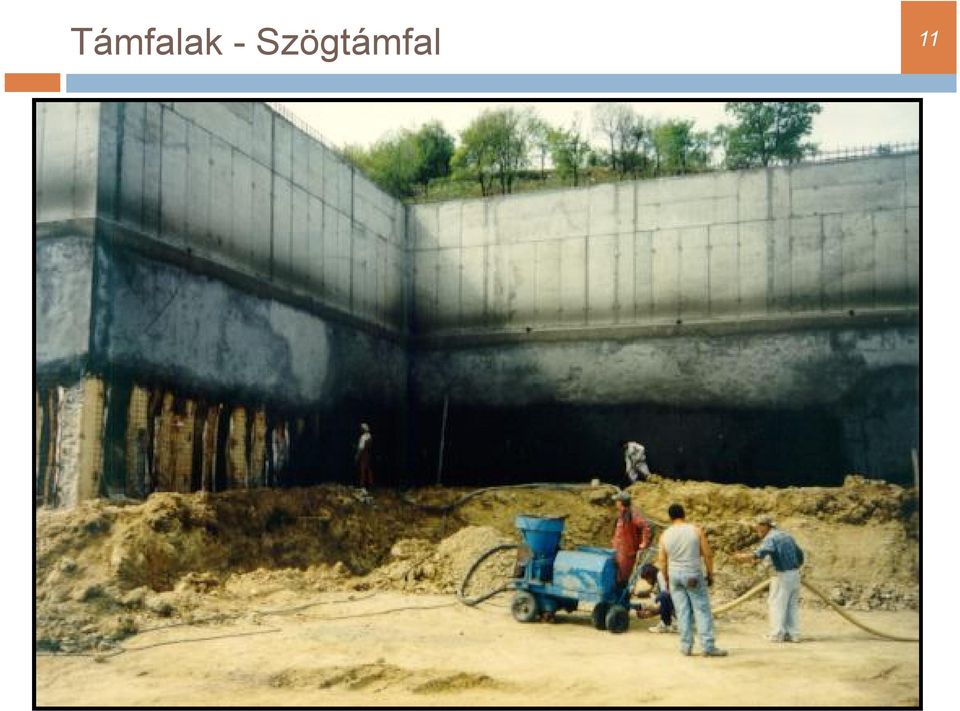

11 Támfalak - Szögtámfal 11

12 Támfalak - Szögtámfal 12

13 Támfalak - Gabionfal 13 Hegesztett v. fonott acél háló dobozok Rakott kőanyag helyszíni terméskő Merevítő pálcák

14 Támfalak - Gabionfal 14 Geometriailag rugalmas Esztétikus Vízáteresztő

15 Támfalak - Gabionfal 15 Tervezés Súlytámfalként méretezhető (elcsúszás!) Elemek kötésben Lépcsős kialakítás Mögé geotextília szűrésre Fal alsó szélessége legyen a falmagasság 40%-a Vb. alaplemez fagyhatár alá (víztelenítés!) Korrózióvédelem Horganyzás Műanyag bevonat

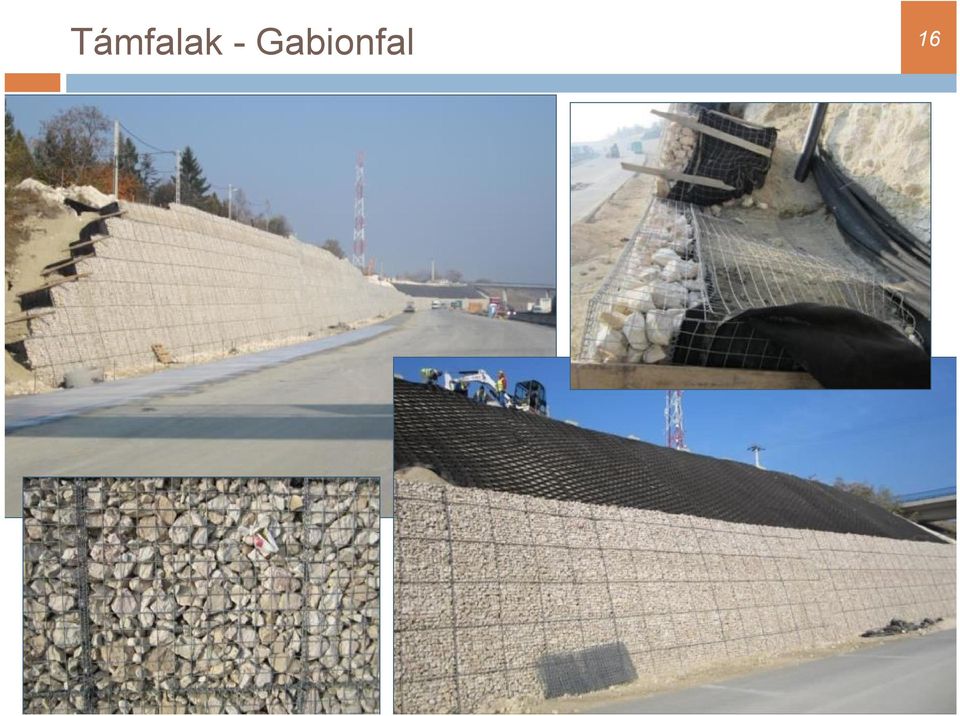

16 Támfalak - Gabionfal 16

17 Támfalak - Gabionfal 17

18 Támfalak - Máglyafal 18 Előregyártott vasbeton vagy fa elemek Kitöltés szemcsés anyaggal, növényzet Mögé geotextília szűrésre

19 Támfalak - Máglyafal 19 Méretezés súlytámfalként Elemek szilárdságtani méretezése Kapcsolatok (cellán belül silónyomás!)

20 Támfalak - Máglyafal 20 M5 Bp. utáni szakasz Auchan lehajtó ág Máglyafal georáccsal erősített háttöltéssel és cölöpsorral

21 Támfalak - Máglyafal 21

22 Hűvösvölgyi támfal - fa máglyafal 22

23 Hűvösvölgyi támfal - fa máglyafal 23

24 Hűvösvölgyi támfal - fa máglyafal 24

25 Hűvösvölgyi támfal - fa máglyafal 25

26 Támfalak - Erősített talajtámfalak 26 Talajtömb együttdolgoztatása Rúd / szalag / geoműanyag Homlokfal Előregyártott vasbeton (kiselemes / nagyelemes) Gabionfal Máglyafal

27 Támfalak - Erősített talajtámfalak 27

28 Támfalak - Erősített talajtámfalak 28

29 Támfalak - Erősített talajtámfalak 29

30 Támfalak - Erősített talajtámfalak 30 Vasalt talajtámfal Homlokfal E.gy. vasbeton falelemek monolit gerendán Hornyos, csapos kapcsolat + geotextília kipergés ellen Acél v. műanyag szalagok

31 Támfalak - Erősített talajtámfalak 31

32 Támfalak - Erősített talajtámfalak 32 M7 autópálya Bszárszó Ordacsehi Terra-Trel támfal Pannon-Freyssinet

33 Támfalak - Erősített talajtámfalak 33 M7 autópálya Bszárszó Ordacsehi Terra-Mesh támfal Pannon-Freyssinet

34 Támfalak - Erősített talajtámfalak 34 M7 autópálya Bszárszó Ordacsehi Homlokelemes erősített talajtámfal TENSAR GRADEX Kft.

35 Támfalak - Erősített talajtámfalak 35

36 Támfalak - Erősített talajtámfalak 36

37 Támfalak Erősített talajtámfalak 37

38 Támfalak - Erősített talajtámfalak 38

39 Vasalt talajtámfalas hídfők Vasalt talajtámfalas hídfők az M0 autópálya Győrt elkerülő szakaszán és még sok helyütt

40 Vasalt talajtámfalas hídfők 40

41 Vasalt talajtámfalas hídfők 41 M1 autópálya Győrt elkerülő szakasz 1996

42 Vasalt talajtámfalas hídfők 42 Budapest Helsinki úti felüljáró 1997

43 Vasalt talajtámfalas hídfők 43 M1 Győr utáni szakasz 1998

44 Vasalt talajtámfalas hídfők 44 A leggyakrabban alkalmazott hídfőtípus A jó talajra állított alaptesten ülő homlokfal kevesebbet süllyed,mint a töltés s vele a szalagok, így a befogott szalagok külpontos húzást kapnak.

45 Vasalt talajtámfalas hídfők 45 Fal-szalag kapcsolat Befogás csukló helyett Vékony lemez Roncsoló megszorítás Éles perem

46 Vasalt talajtámfalas hídfők 46 Fal-szalag kapcsolat Befogás csukló helyett Vékony lemez Roncsoló megszorítás Éles perem

47 Vasalt talajtámfalas hídfők 47 Kibontott szalagbefogások Elégtelen habarcskitöltés Elrozsdásodó fészek Éles perem

48 Vasalt talajtámfalas hídfők 48 Hátrahorgonyzott bordás megtámasztás

49 Vasalt talajtámfalas hídfők 49 Bordás pillérfal cölöpalapokon

50 Vasalt talajtámfalas hídfők 50 Ferde cölöppel alátámasztott támpillér

51 Vasalt talajtámfalas hídfők 51 2.sz. főút horgonyzásos megerősítés

52 Vasalt talajtámfalas hídfők 52 M1 Győrt elkerülő szakasz Elkészült támpilléres megtámasztás

53 Georáccsal erősített talajtámfal 53 Magyarszlovén vasútvonal georáccsal erősített talajtámfal mintakeresztszelvénye

54 Georáccsal erősített talajtámfal 54 Georáccsal erősített talajtámfal a magyar szlovén vasútvonalon

55 Georáccsal erősített talajtámfal 55 Georáccsal erősített talajtámfal a magyar szlovén vasútvonalon

56 Támfalak - Szegezett falak 56 Alapelv: talajtömb együttdolgoztatása Homlokfal: lőttbeton héj Horgonyzó elem: acél talajszegek Bevágások ideiglenes megtámasztása Közel függőleges lehet Rugalmas geometria

57 Támfalak - Szegezett falak 57 Szegezett fal készítése

58 Támfalak - Szegezett falak 58

59 Támfalak - Szegezett falak 59

60 Támfalak - Szegezett falak 60

61 Támfalak - Szegezett falak 61 Tartós talajszeg

62 Támfalak - Szegezett falak 62 Nyergesújfalu szegezett fal

63 Tervezési kérdések 63 károsodási veszély vizsgálati módszer szerkezeti változtatás a általános stabilitásvesztés rézsűállékonyság fal mélyítése b alaptörés síkalapteherbírás alapszélesség növelés c elcsúszás erők egyensúlya alapsík hátradöntése d elbillenés nyomatéki egyensúly forgáspont előretolás e falszerkezet károsodása belső erőjáték vizsgálata méretek és anyagok javítása d e c b a

64 Tervezési kérdések 64 Belső stabilitás vizsgálata = falszerkezet méretezése Súlytámfal a fal szélessége és alakja biztosítsa, hogy ne legyen húzófeszültség a fal talaj felőli oldalán Szögtámfal megfelelő vasalás vegye fel a hajlítást Máglyafal az elemek szétcsúszását gátolja meg a tüskézés és a csapolás, illetve az elemek vegyék fel a hajlítást Gabionfal a háló ne szakadjon szét, s a blokkok ne csússzanak el egymáson

65 Tervezési kérdések 65 Az erősített talajtámfalak belső stabilitásának vizsgálata az erősítő elemek szakadásásának vizsgálata az erősítő elemek kihúzódásának vizsgálata az erősítő elemek közötti csúszólapokon való elcsúszás vizsgálata az elemek erőssége az elemek hossza és távolsága
