1 Középfeszültségű (22 kv) vezetékszakaszok utólagos madárvédelmi kiegészítésének tapasztalatai a BNPI területein MAVIR Budapest, március 06. Készítette: Tóth Péter

2 AZ ELŐADÁS TÉMAKÖREI AZ ADATOK FORRÁSA GYŰJTÉSÉNEK CÉLJA A vizsgált szakaszok főbb műszaki madárvédelmi jellemzői A KORÁBBI MŰSZAKI MADÁRVÉDELMI GYAKORLAT A hálózat alapvető műszaki megoldásai A hálózat korábbi madárvédelmi módszere NAPJAINK MŰSZAKI MADÁRVÉDELMI GYAKORLATA Meglévő vezetékszakaszok madárvédelmi kiegészítése Tartó fejszerkezetek } Feszítő fejszerkezetek szerelési Kapcsoló fejszerkezetek problémái Oszloptranszformátorok Új vezetékszakaszok madárvédelmi szempontú kialakítása A TAPASZTALTAK ÖSSZEFOGLALÁSA

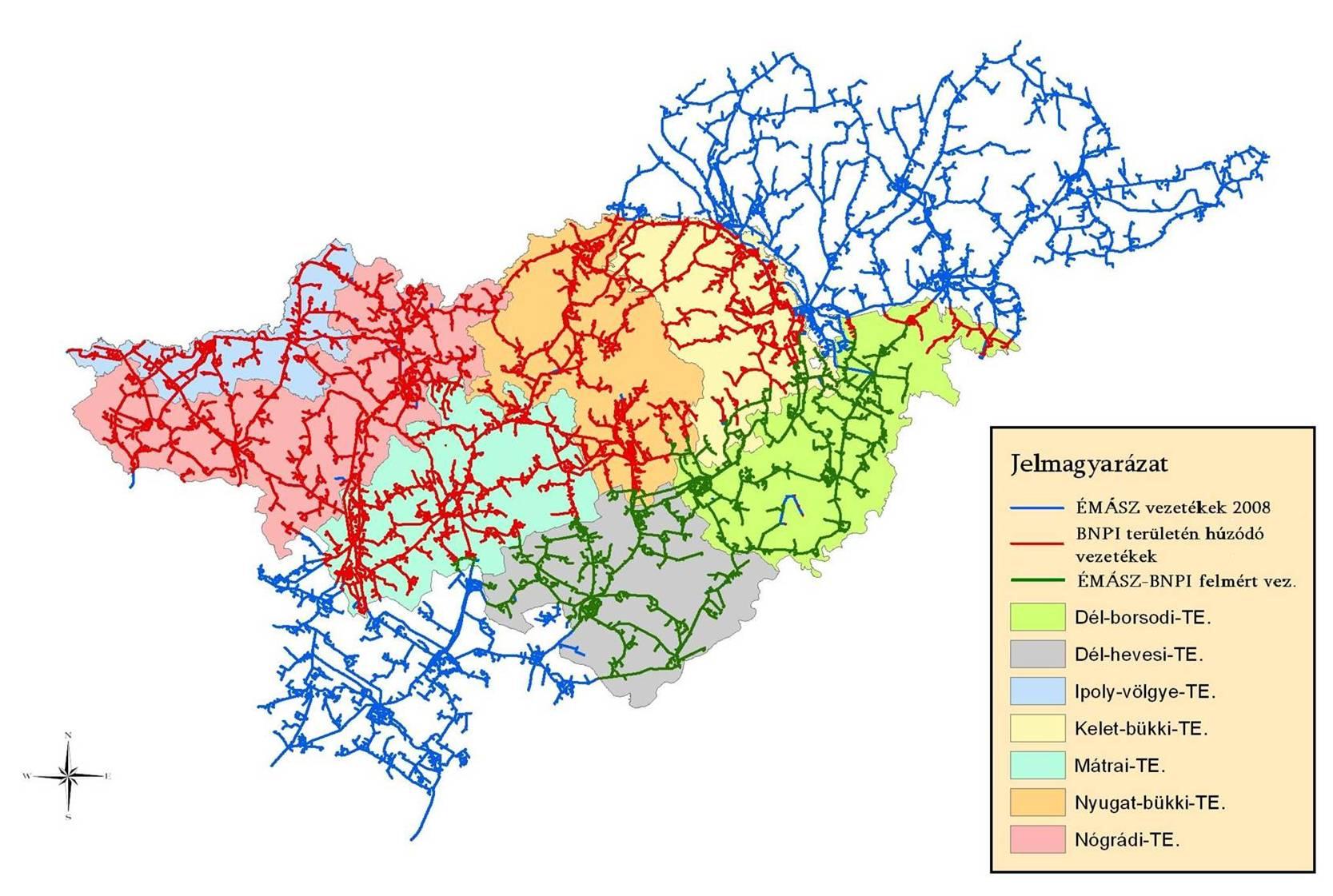

3 A MADÁRVÉDELMI FELMÉRÉS MINTATERÜLETE

4 A MADÁRVÉDELMI FELMÉRÉS MŰSZAKI ALAPADATAI A felmért szabadvezeték vonalak száma: 46 db A felmért vezetékszakaszok hossza: 863 km A felmért oszlopok száma: db A felmért oszlopok főbb kategóriái és jellemzői: Egyszerű tartóoszlopok: db Háromszög / egysíkú elrendezés: 66 / 33 % Egyes / kettőzött szigetelő: 60 / 40 % Szűkített fázistávolságú: 683 db 11 % Összetett oszlopszerkezetek: db Tartó és leágazó szerk.: 645 db Feszítőoszlopok és szerk.: 873 db Kapcsolóval szerelt szerk.: db Transzformátorral szerelt szerk.: 791 db

5 A MADÁRVÉDELMI ESZKÖZFELMÉRÉS EREDMÉNYEI A tartóoszlopok madárvédelmi (minőségi) jellemzői Madárvédelemmel nem rendelkező / rendelkező tartóoszlopok aránya BSZV-s áramkötés: 144 db, 2 % BSZV-s szakaszrész: 38 db, 0,5 % Nincs madárvédelem: 5386 db, 76,5 % Vezető és szig. burkolat: 412 db, 5,9 % Kereszttartó burkolat: 1054 db, 15,1 %

6 A MADÁRVÉDELMI ESZKÖZFELMÉRÉS EREDMÉNYEI A tartóoszlopok madárvédelmi (minőségi) jellemzői Madárvédelemmel nem rendelkező / rendelkező tartóoszlopok aránya és minősége Hiányos: 1492 db, 22,5 % Nincs madárvédelem: 5386 db, 76,5 % Megfelelő: 68 db, 1 %

7 A MADÁRVÉDELMI ESZKÖZFELMÉRÉS EREDMÉNYEI Az összetett oszlopok madárvédelmi (minőségi) jellemzői Madárvédelemmel nem rendelkező / rendelkező összetett oszlopok aránya BSZV-s áramkötés: 498 db, 21,1 % Nincs madárvédelem: 1789 db, 76 % Madárkiülő: 0 db Szárnyterelő: 0 db Vezető és szig. burkolat: 8 db, 0,3 % Kereszttartó burkolat: 36 db, 1,5 % Vegyes alkalmazás: 21 db, 0,9 %

8 A MADÁRVÉDELMI ESZKÖZFELMÉRÉS EREDMÉNYEI Az összetett oszlopok madárvédelmi (minőségi) jellemzői Madárvédelemmel nem rendelkező / rendelkező összetett oszlopok aránya és minősége Hiányos: 563 db, 23,6 % Nincs madárvédelem: 1789, db 76 % Megfelelő: 9 db, 0,4 %

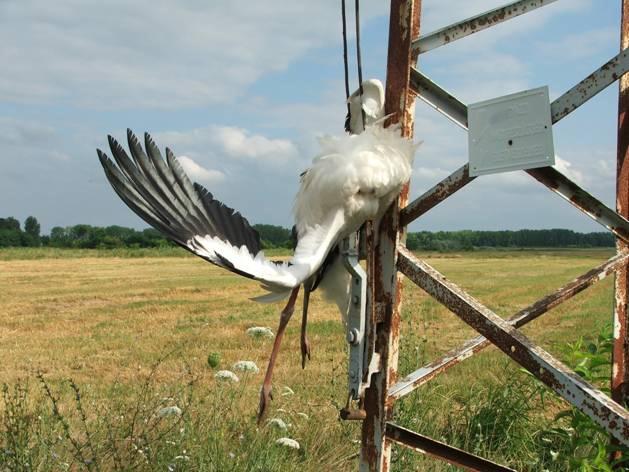

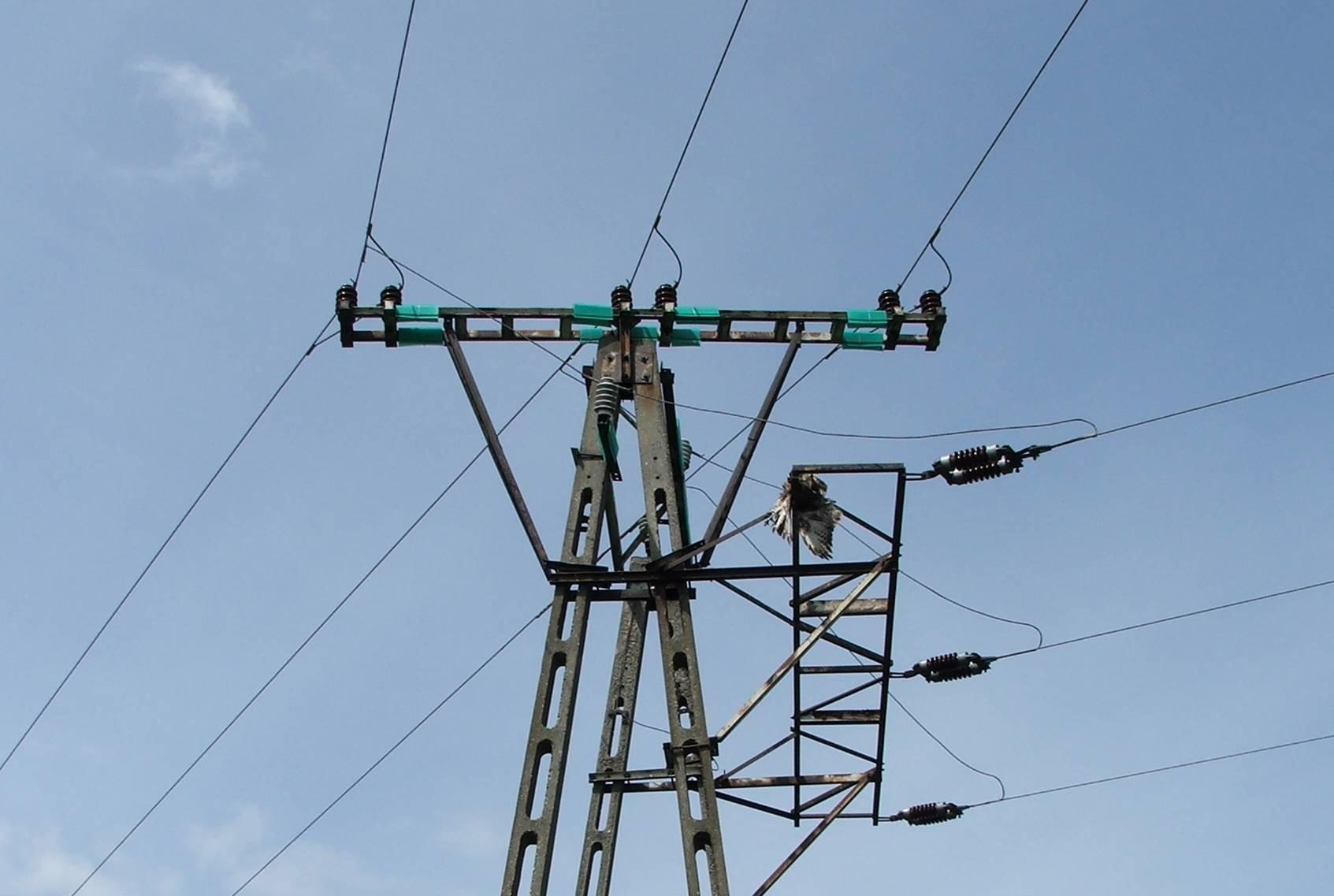

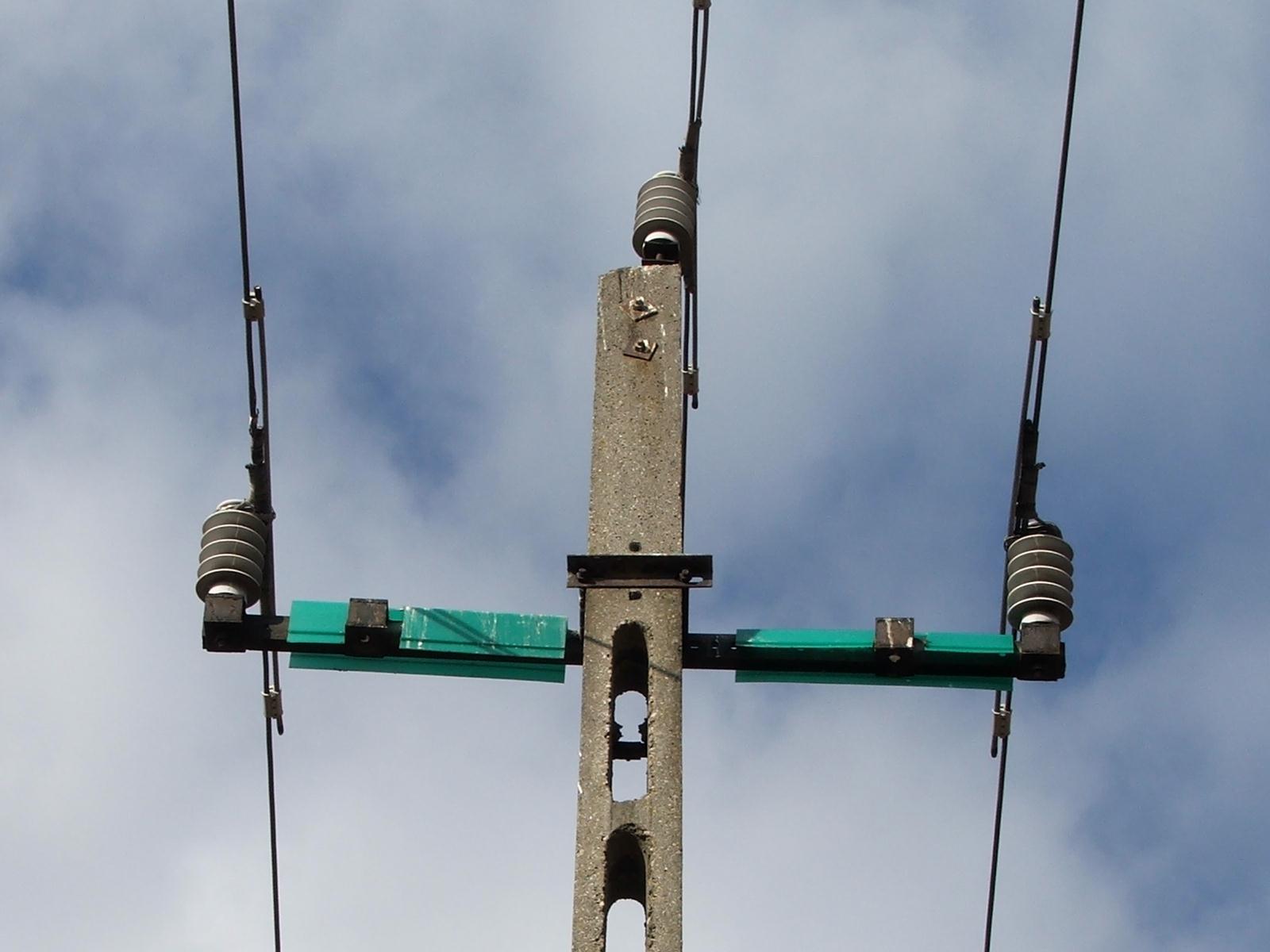

9 A KORÁBBI MŰSZAKI - MADÁRVÉDELMI GYAKORLAT Kereszttartó burkolás A madarak épségét JELENTŐSEN VESZÉLYEZTETŐ burkolás egy példája! A fejszerkezet-típus kereszttartó burkolattal részben ártalmatlanítható, de a tartó szerkezeti kialakítása ezt csak súlyos hiányosságokkal teszi lehetővé!

10 A KORÁBBI MŰSZAKI - MADÁRVÉDELMI GYAKORLAT Kereszttartó burkolás A madarak épségét JELENTŐSEN VESZÉLYEZTETŐ burkolás egy példája! A fejszerkezet-típus kereszttartó burkolattal részben ártalmatlanítható, de a tartó szerkezeti kialakítása ezt csak súlyos hiányosságokkal teszi lehetővé!

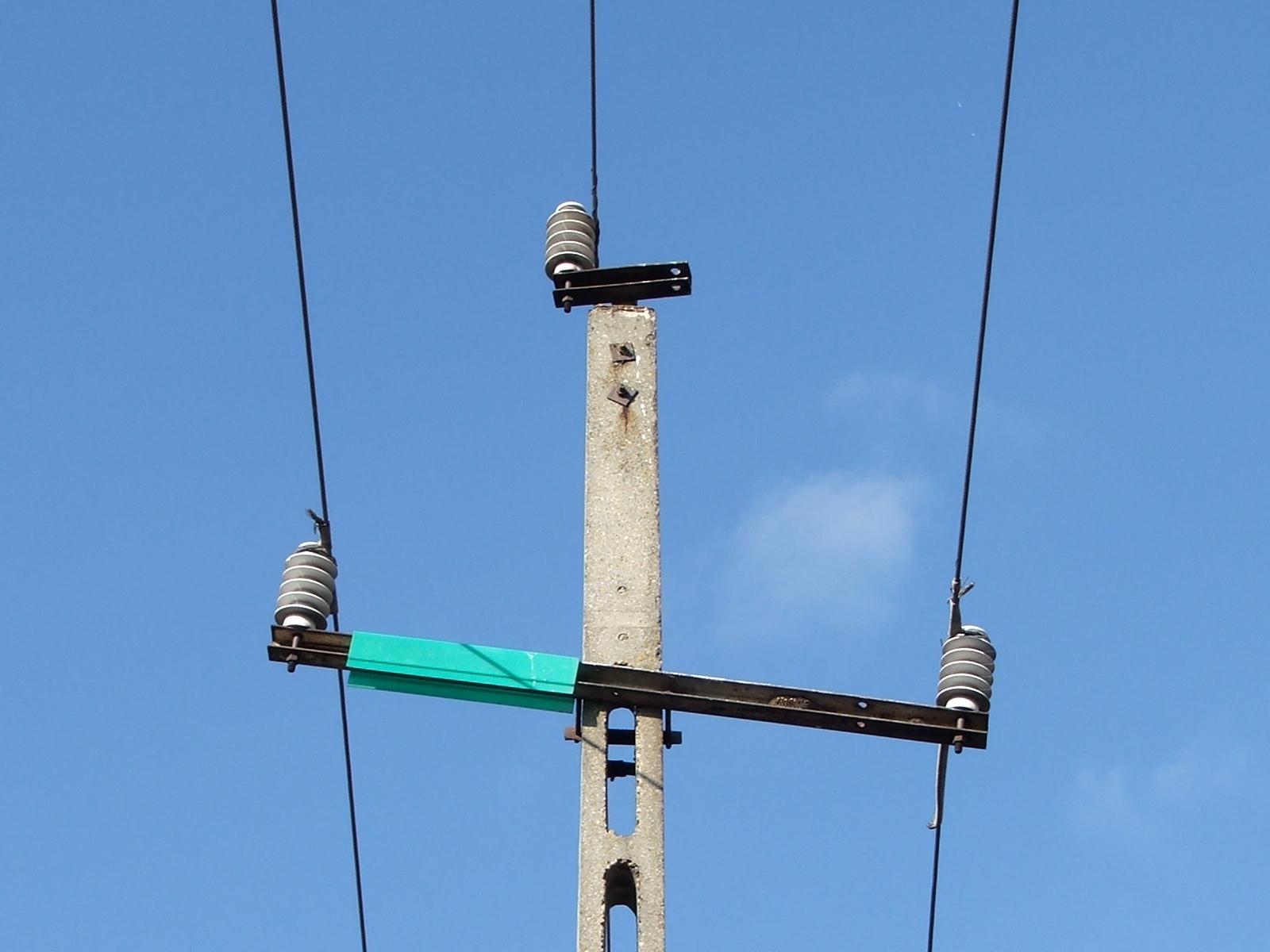

11 A KORÁBBI MŰSZAKI - MADÁRVÉDELMI GYAKORLAT Kereszttartó burkolás A madarak épségét JELENTŐSEN VESZÉLYEZTETŐ burkolás egy példája! A fejszerkezet-típus kereszttartó burkolattal részben ártalmatlanítható, de a fejszerkezet kialakítása ezt csak súlyos hiányosságokkal teszi lehetővé!

12 A KORÁBBI MŰSZAKI - MADÁRVÉDELMI GYAKORLAT Kereszttartó burkolás A madarak épségét JELENTŐSEN VESZÉLYEZTETŐ burkolás egy példája! A fejszerkezet-típus kereszttartó burkolattal részben ártalmatlanítható, de a fejszerkezet kialakítása ezt csak súlyos hiányosságokkal teszi lehetővé!

13 A KORÁBBI MŰSZAKI - MADÁRVÉDELMI GYAKORLAT A korábbi hiányosságok és hatásaik Összegzés A tartószerkezetek többsége kereszttartó burkolattal nem ártalmatlanítható, mert szerkezeti kialakításuk ezt csak súlyos hiányosságokkal teszi lehetővé! A módszer önálló alkalmazása a továbbiakban nem javasolt!!

14 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Napjaink lehetőségei Meglévő vezetékszakaszok kiegészítése burkolt kereszttartós szerkezetek utólagos kiegészítése, vezető és szigetelő burkolás (madárvédő burkolat), leesés-gátló (madárvédő burkolat hiányában burkolt), burkolt vezetős áramkötés, fejszerelvényes szigetelő, kiegészítő madárvédelmi szerelvények, pl. szárnyterelő, kiülő, tokozott oszlopkapcsoló, belső biztosítós transzformátor, burkolt vezeték, univerzális kábel, földkábel.

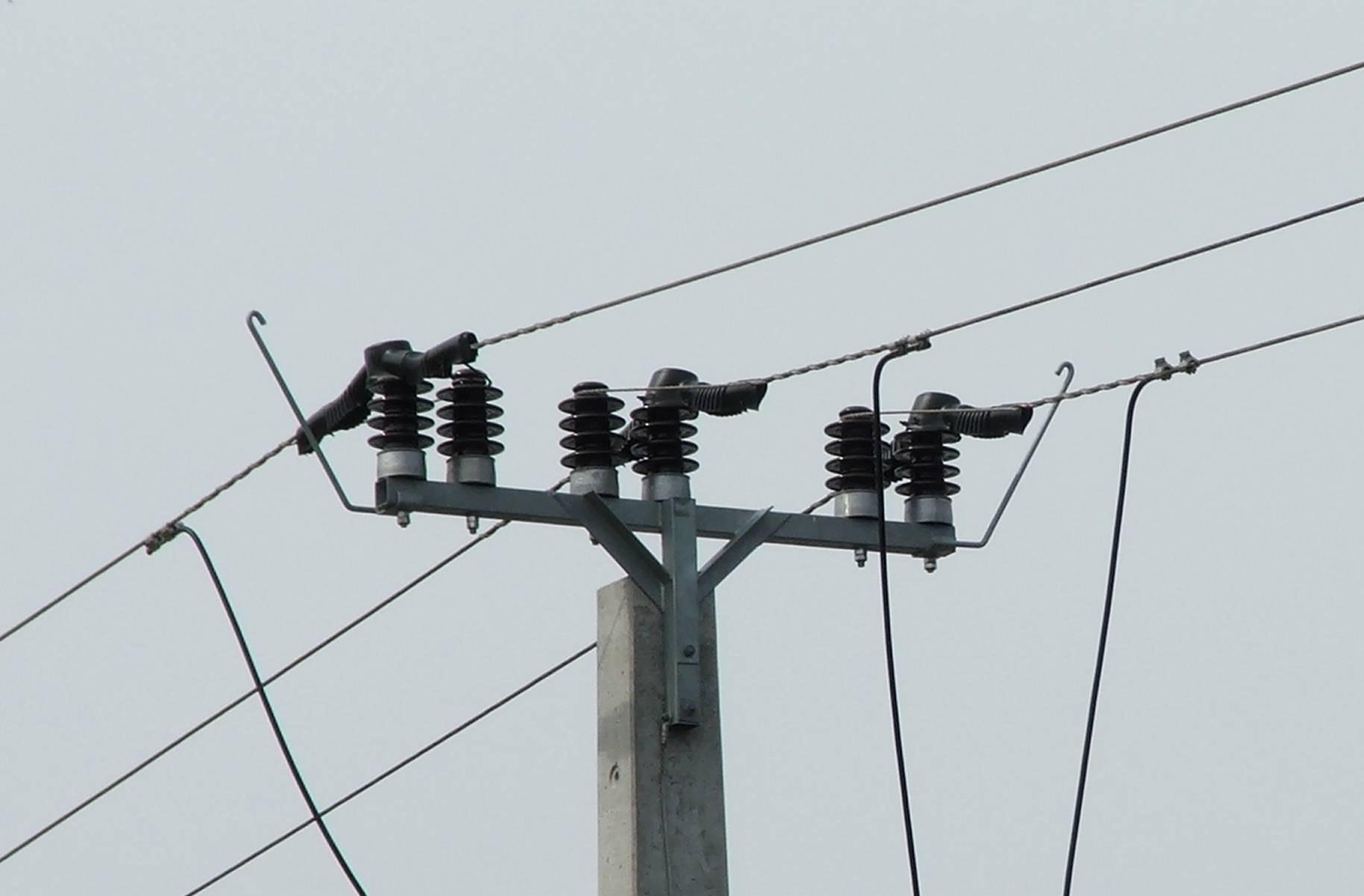

15 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Vezető és szigetelő burkolat (madárvédő burkolat) Fotó: Megawatt Mérnökiroda Kft.

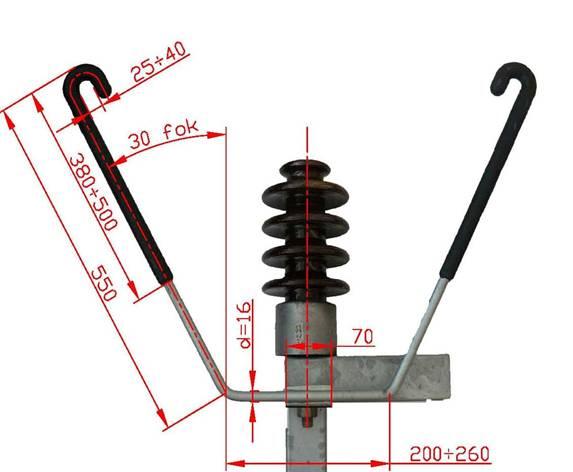

16 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Burkolt vezeték (Bszv) és leesés-gátló (burkolt) Fotó: E.On Fotó: E.On

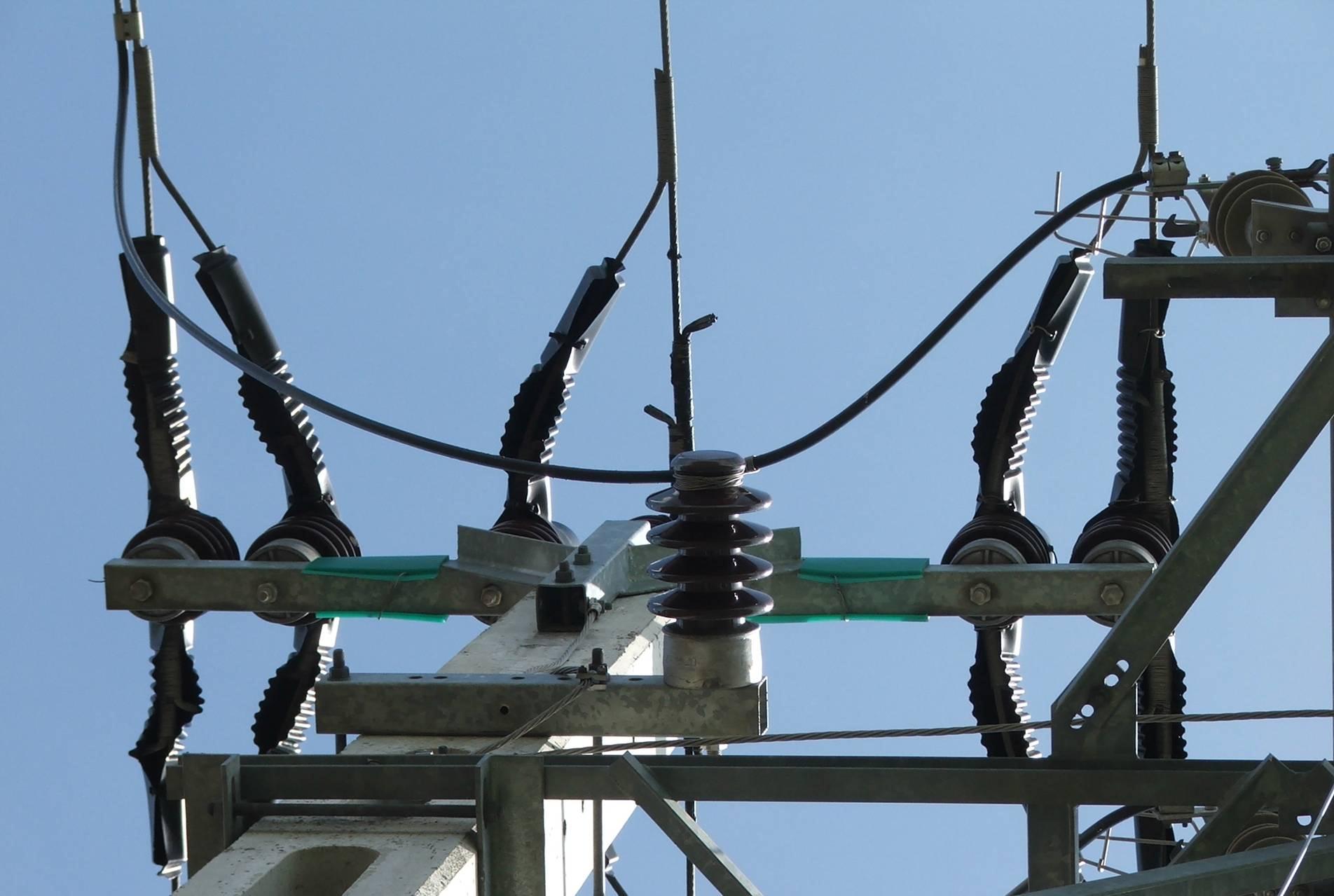

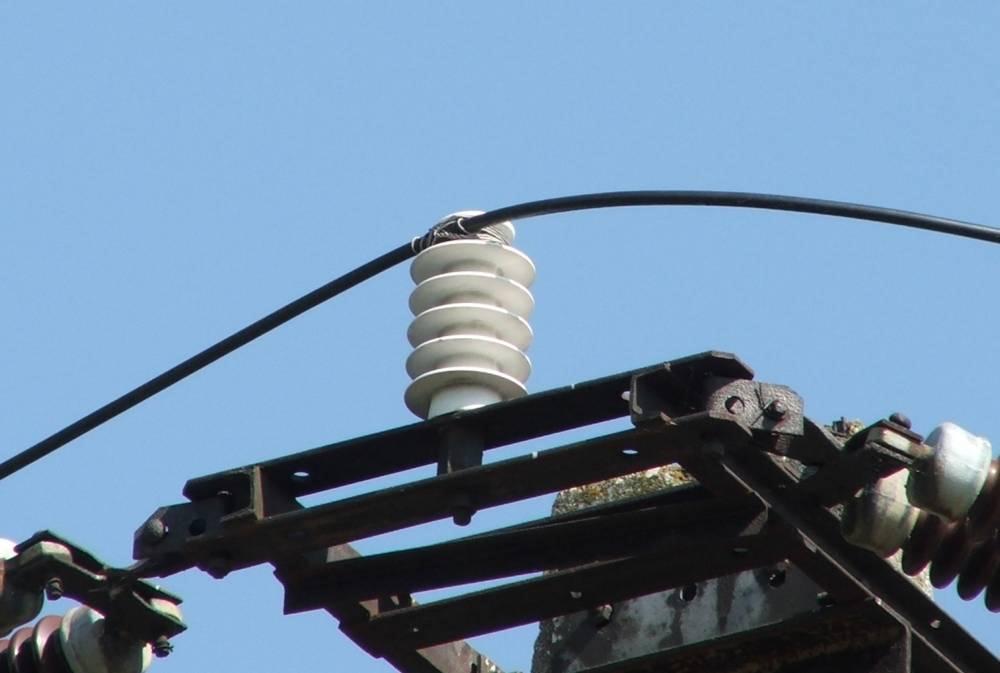

17 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Burkolt vezetős áramkötés és fejszerelvényes szigetelő

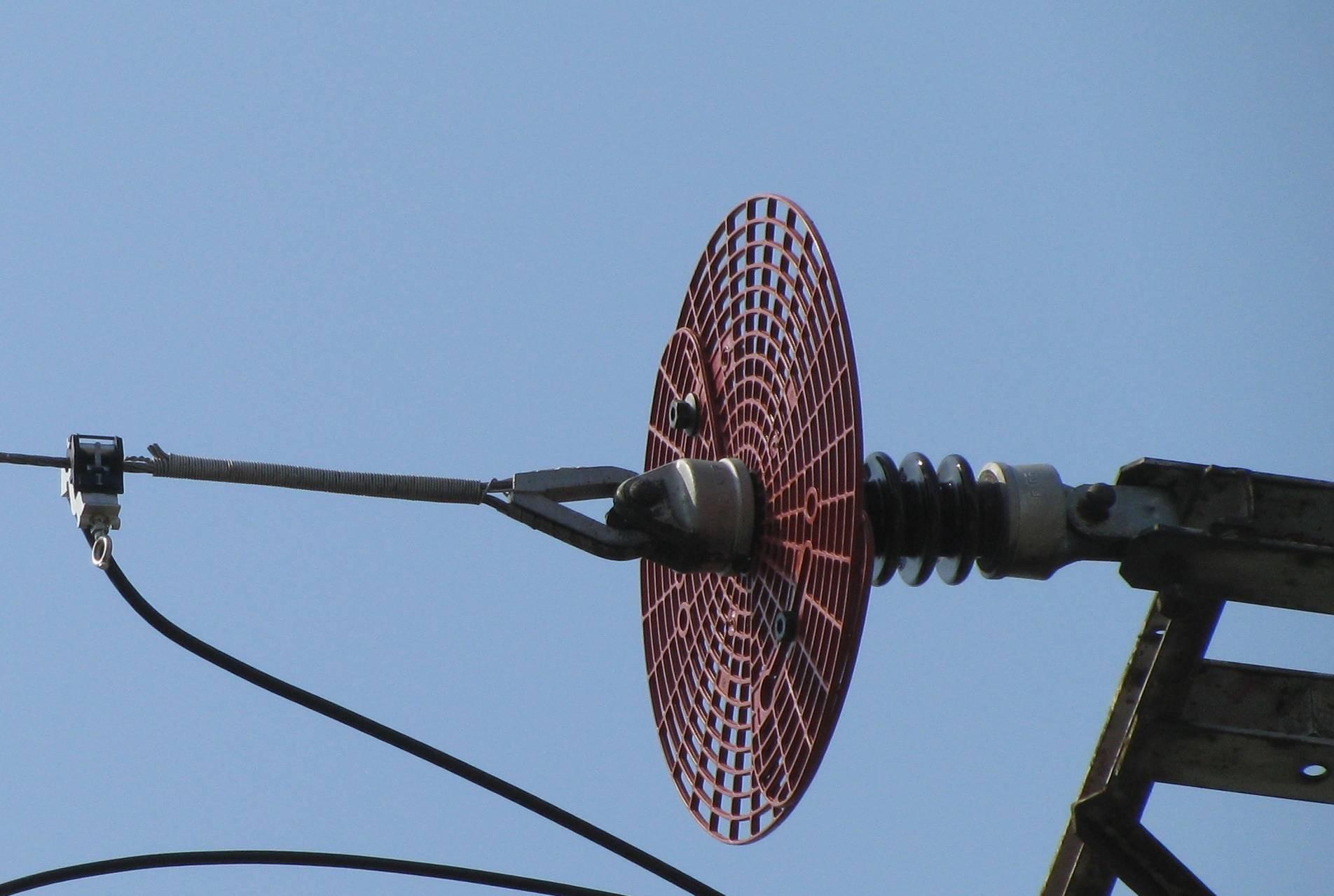

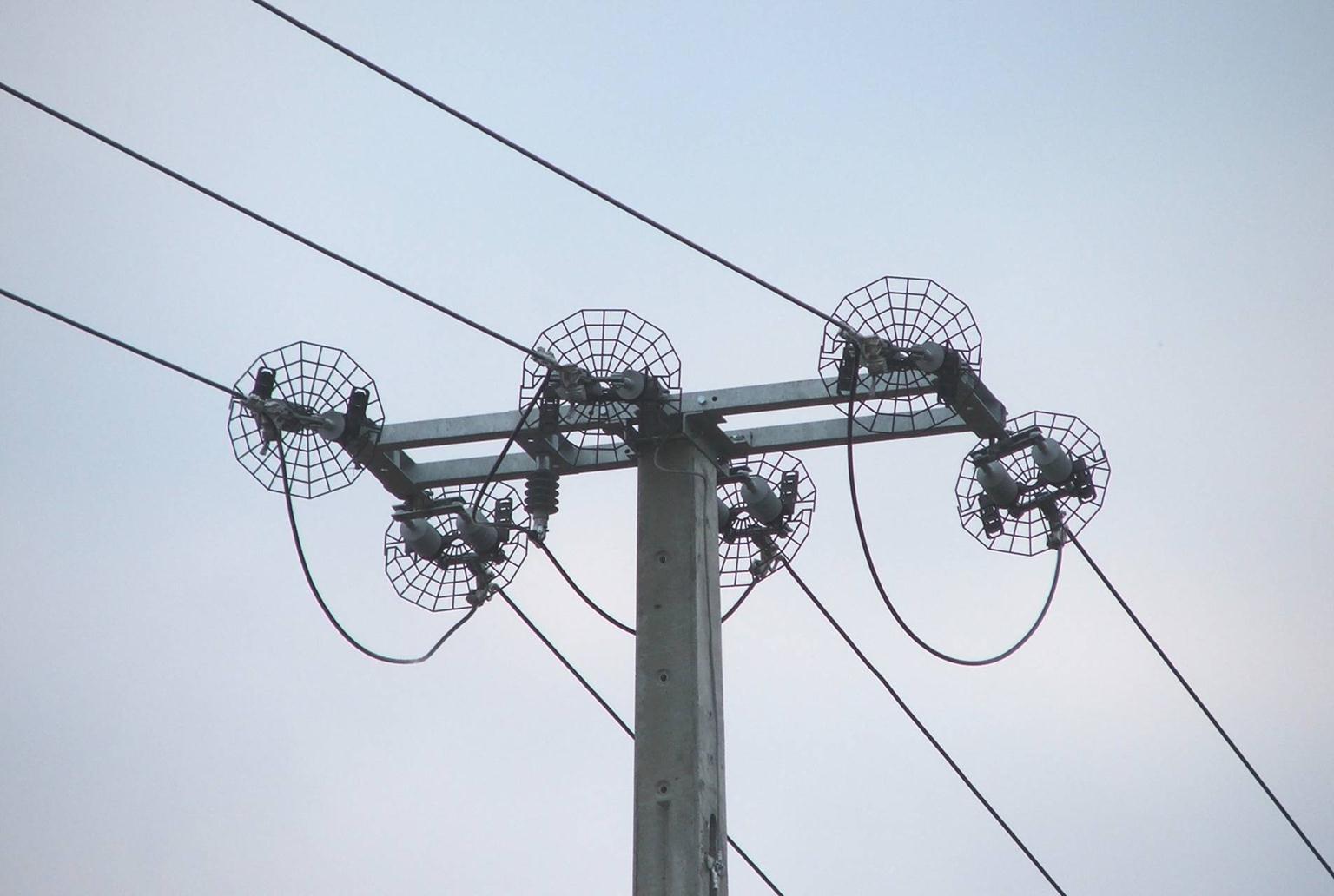

18 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Madárszárny-terelő Fotó: Szügyi Kálmán

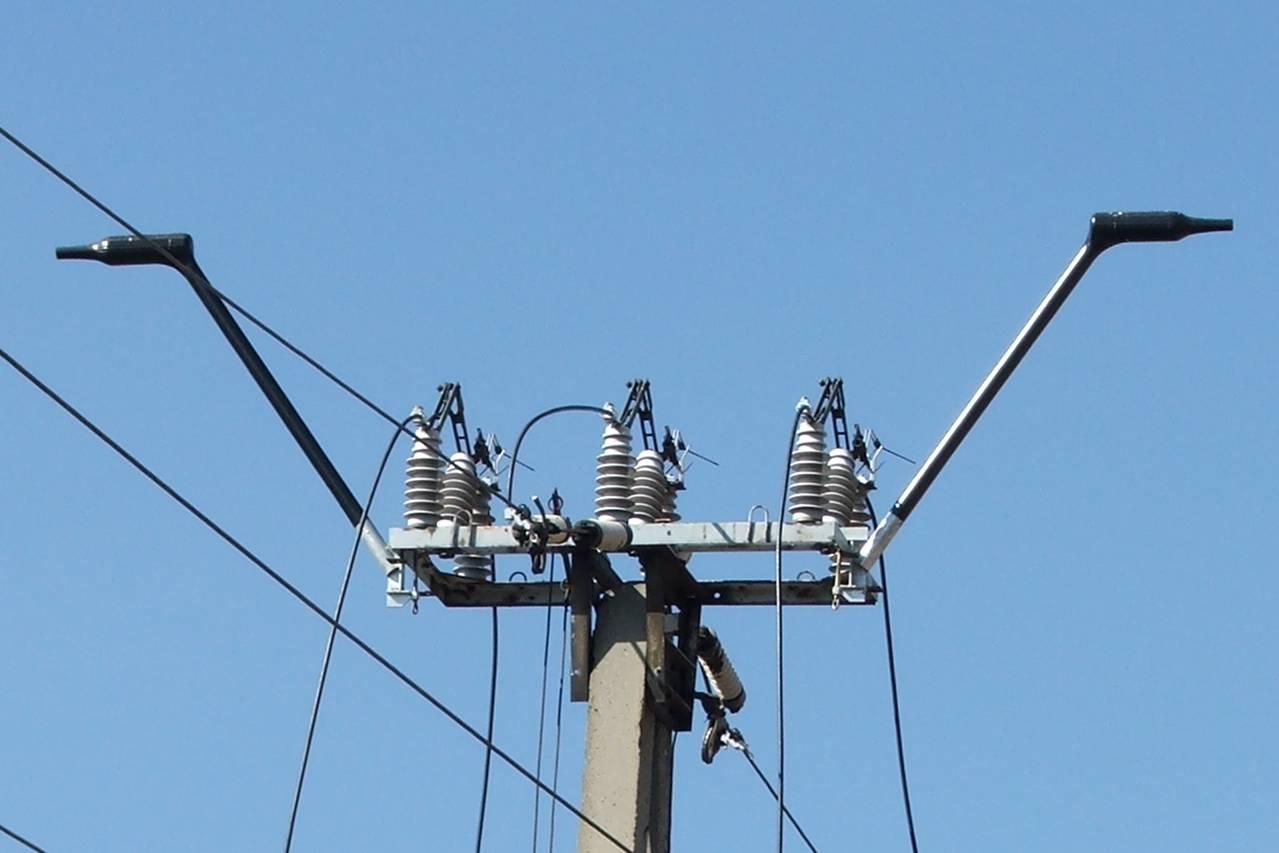

19 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Madárkiülő

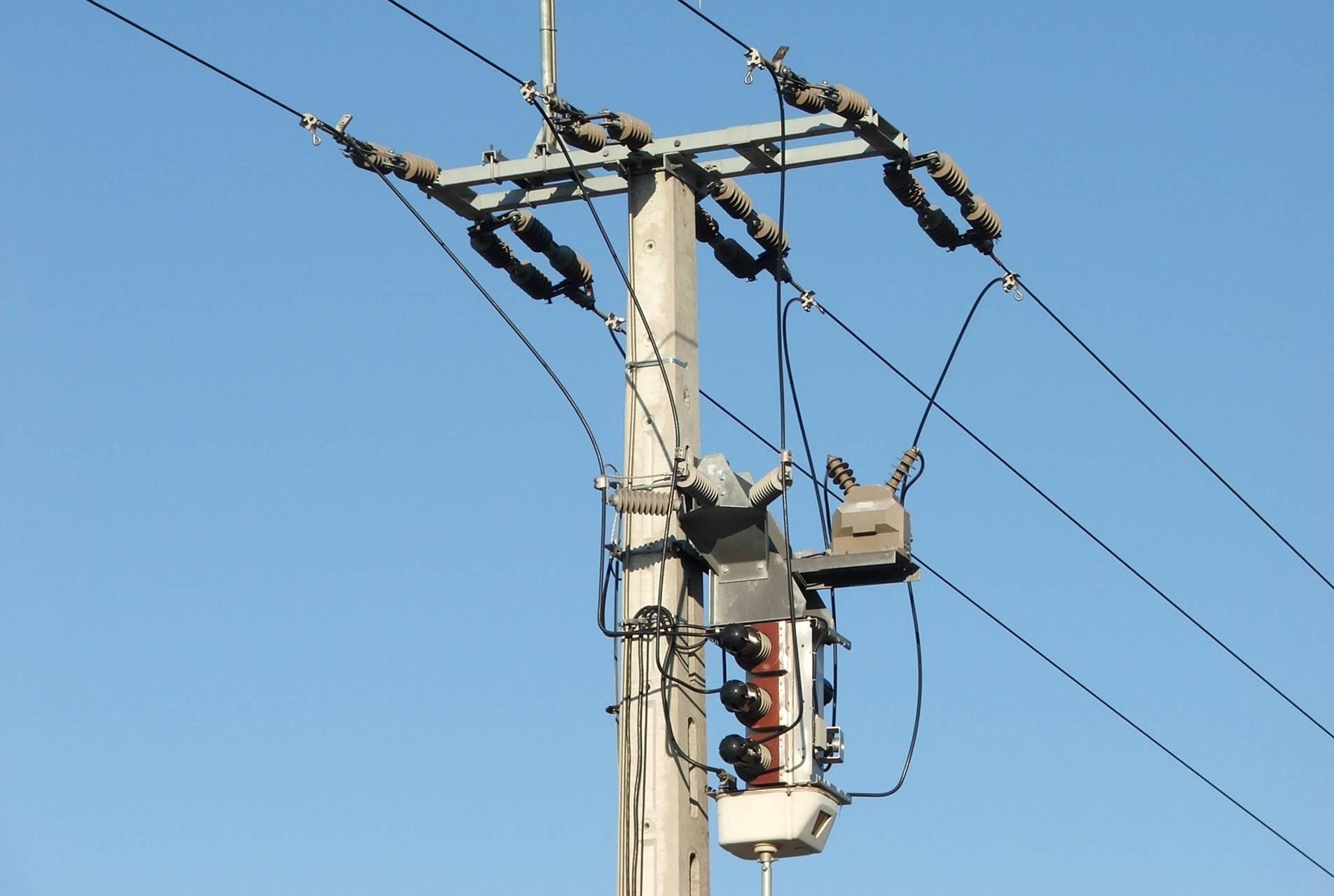

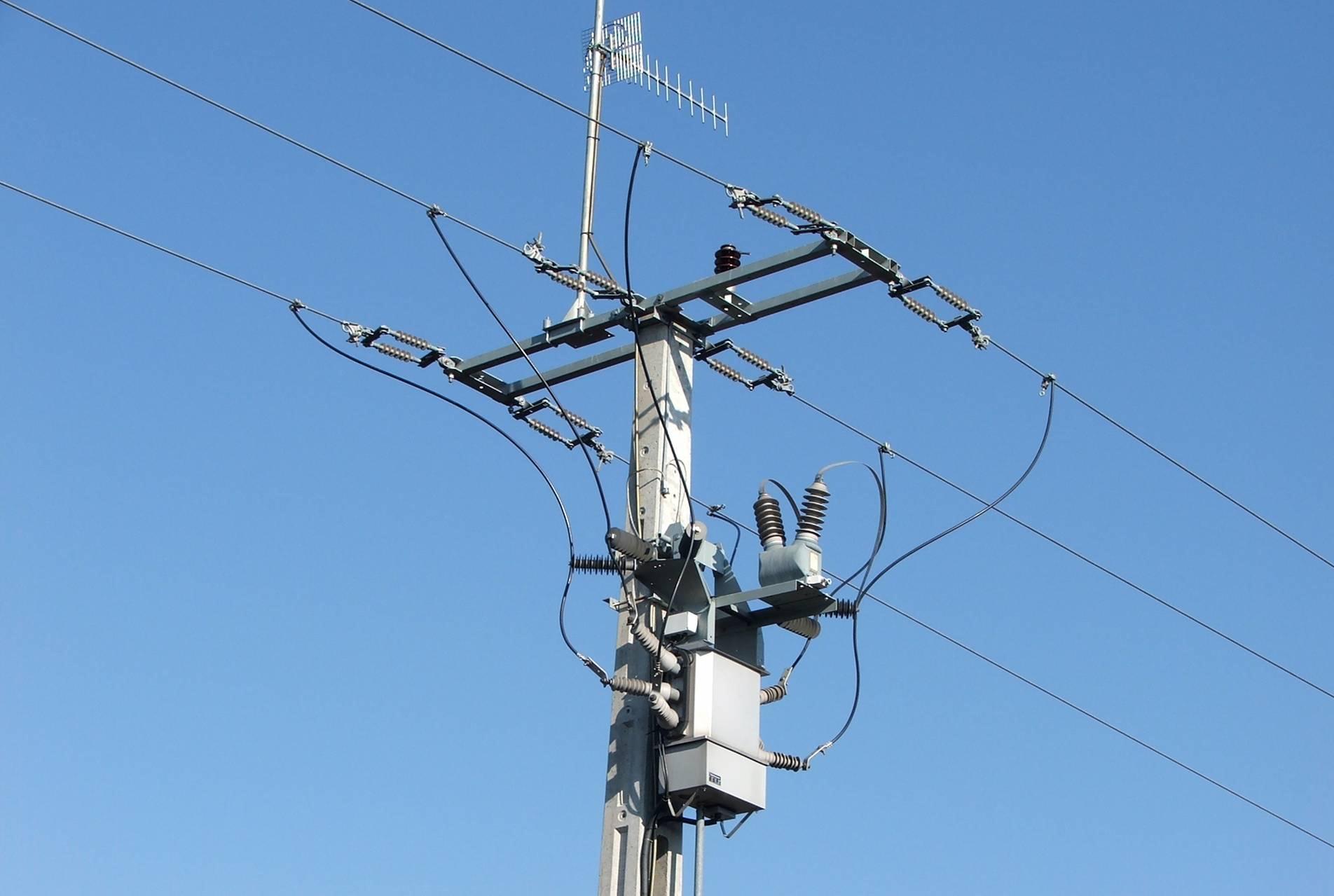

20 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Tokozott oszlopkapcsoló

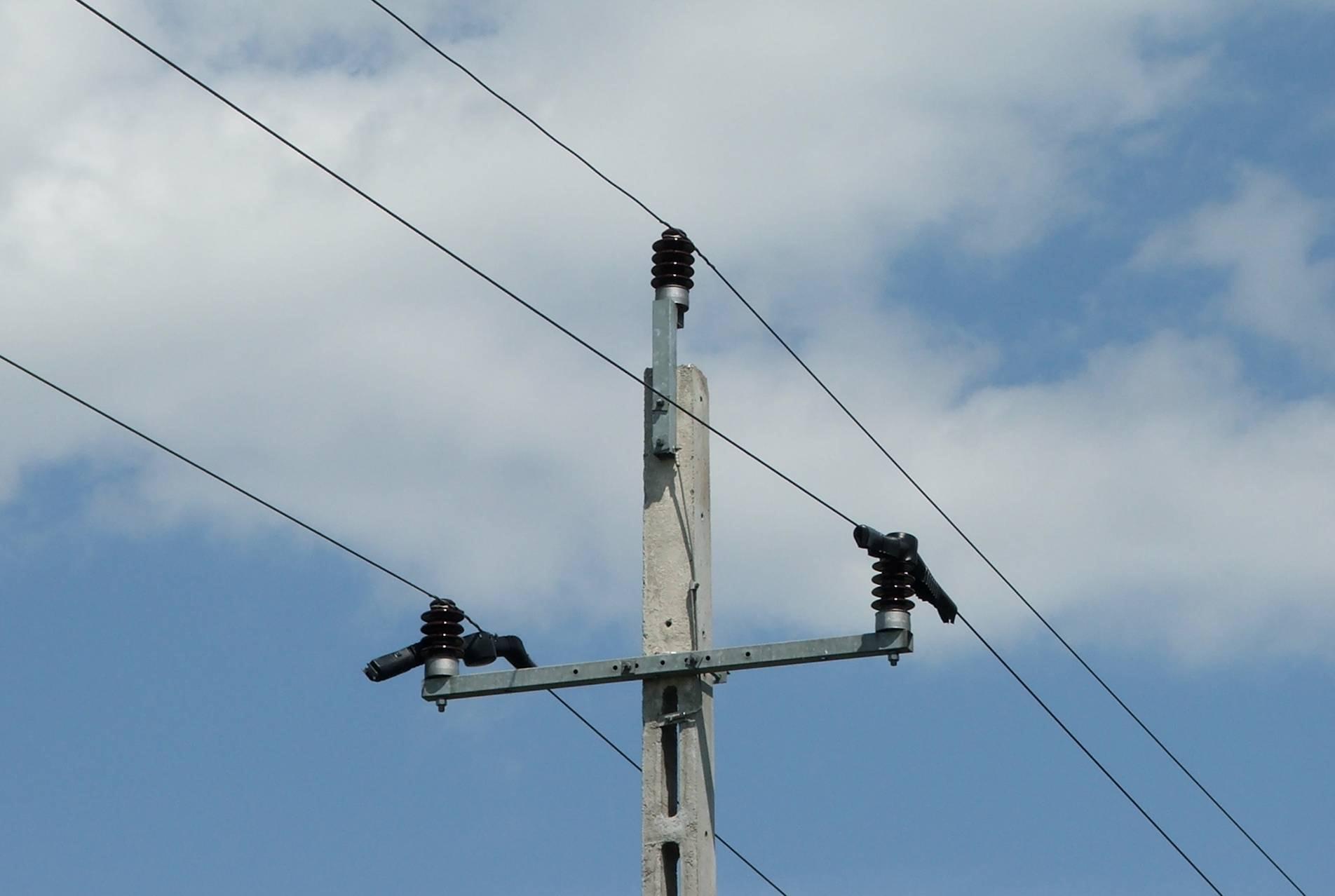

21 Tartó fejszerkezetek alapvető szerelési problémái

22 Tartó fejszerkezet madárvédelmi kiegészítés durva hiányosságai

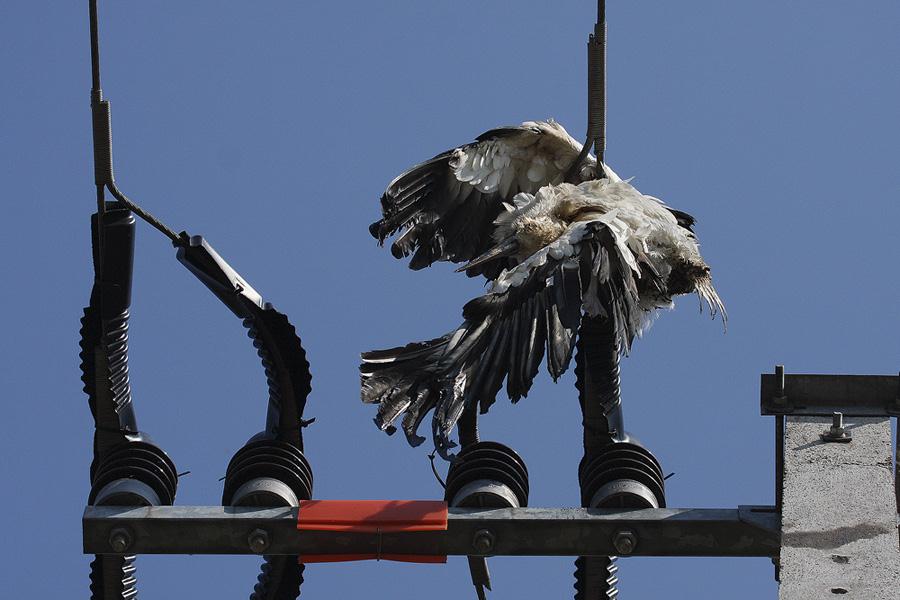

31 Tartó fejszerkezet Madárvédelmi szempontból NEM MEGFELELŐ kialakítás!

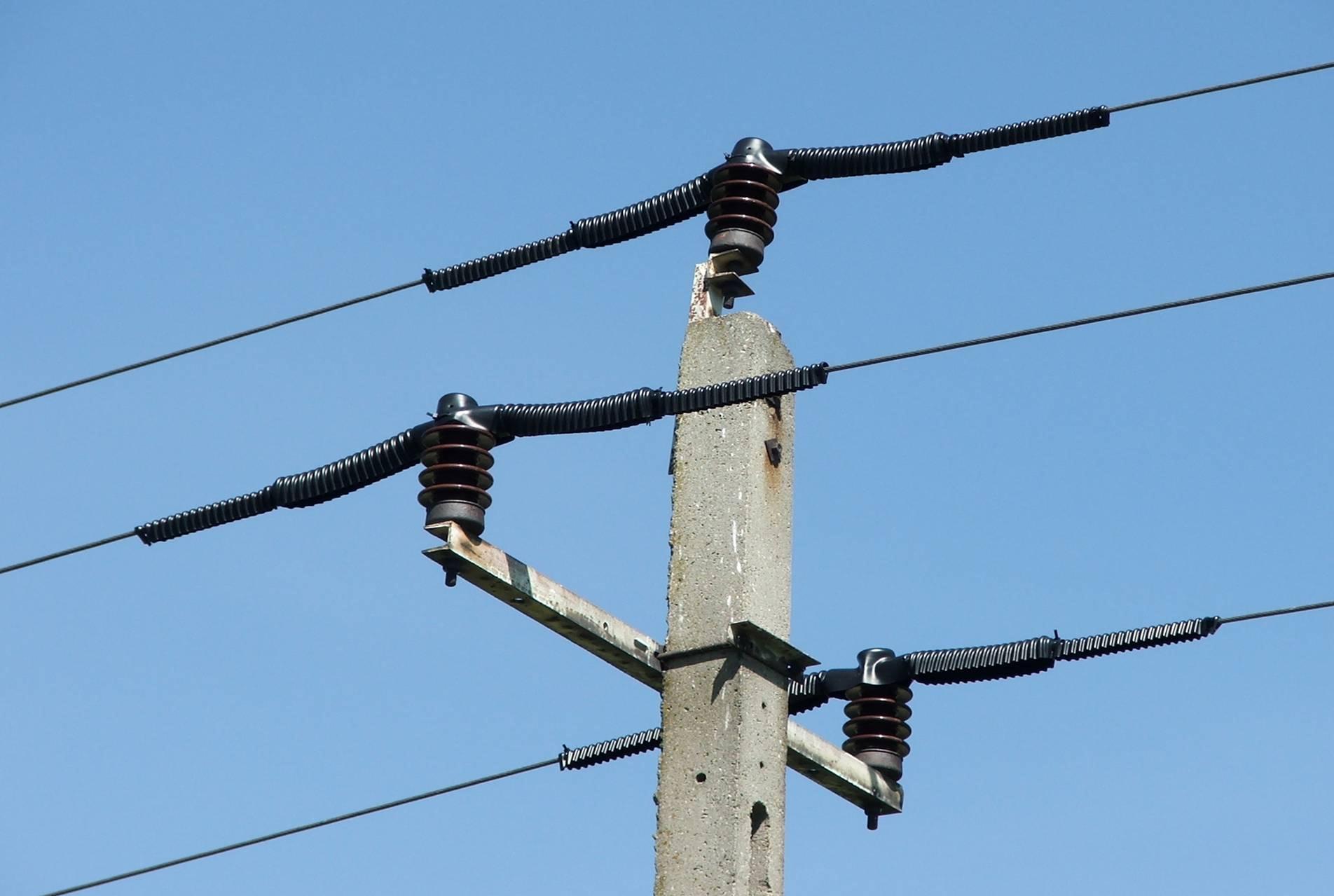

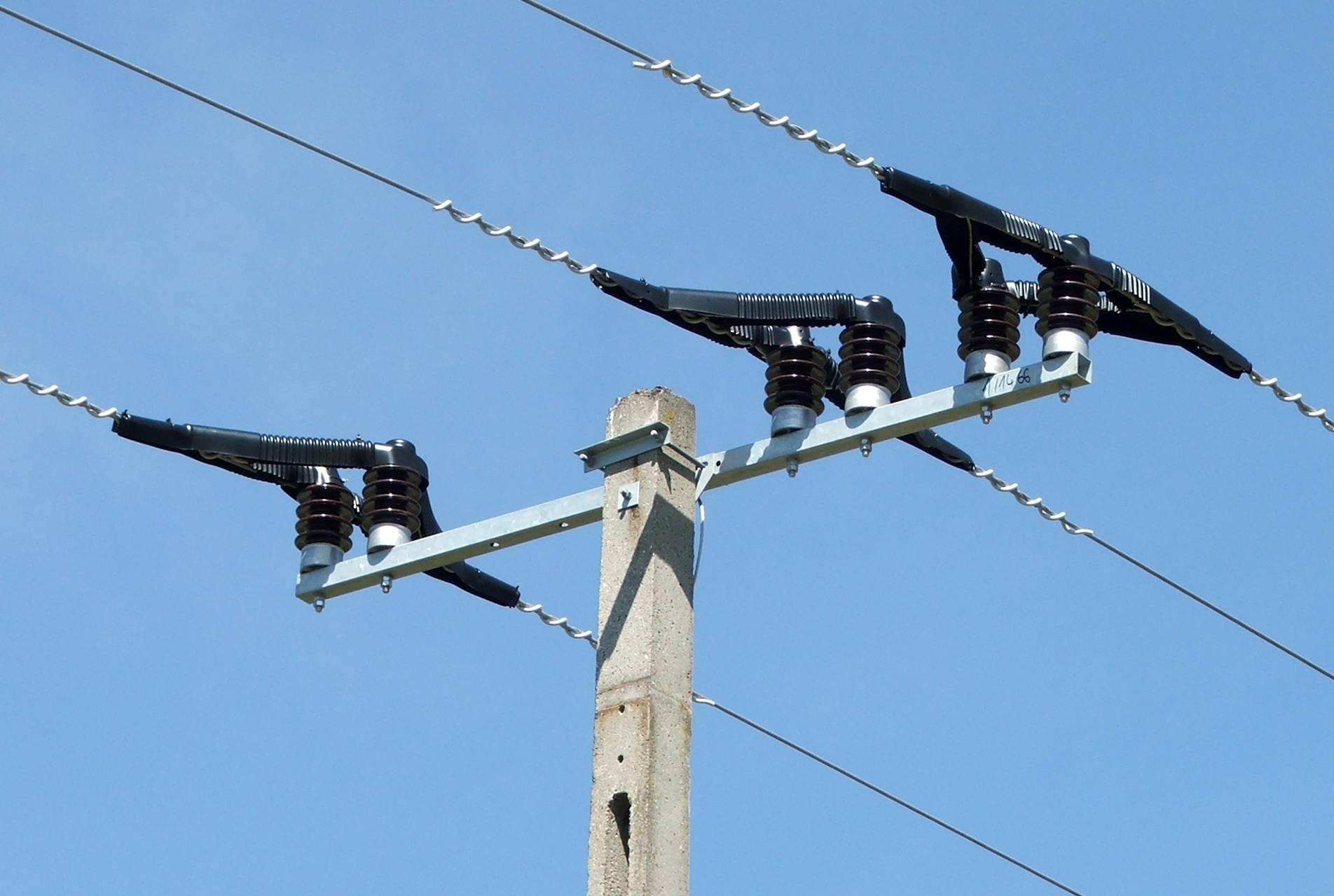

32 Tartó fejszerkezet Madárvédelmi szempontból MEGFELELŐ, ajánlott kialakítás! A megfelelő megoldás 1) a három szigetelő és a vezetők oszlopközeli része burkolattal van ellátva 2) a burkolat minden eleme (alapelem + 2 db hosszabbító) szerelésre került 3) a burkolatok megfelelően méretezettek és előírásszerűen rögzítettek

33 Tartó fejszerkezet Madárvédelmi szempontból MEGFELELŐ, ajánlott kialakítás! A megfelelő megoldás 1) a három pár szigetelő és a vezetők oszlopközeli része burkolattal ellátva 2) a vezető és a pótszál csatlakozó része is megfelelően burkolt, fedett 3) a burkolatok megfelelően méretezettek és előírásszerűen rögzítettek

34 A MADÁRVÉDELMI ESZKÖZFELMÉRÉS EREDMÉNYEI A felmért tartóoszlopok madárvédelmi (minőségi) jellemzői Madárvédelemmel nem rendelkező / rendelkező tartóoszlopok aránya és minősége Hiányos: 1492 db, 22,5 % Nincs madárvédelem: 5386 db, 76,5 % Megfelelő: 68 db, 1 %

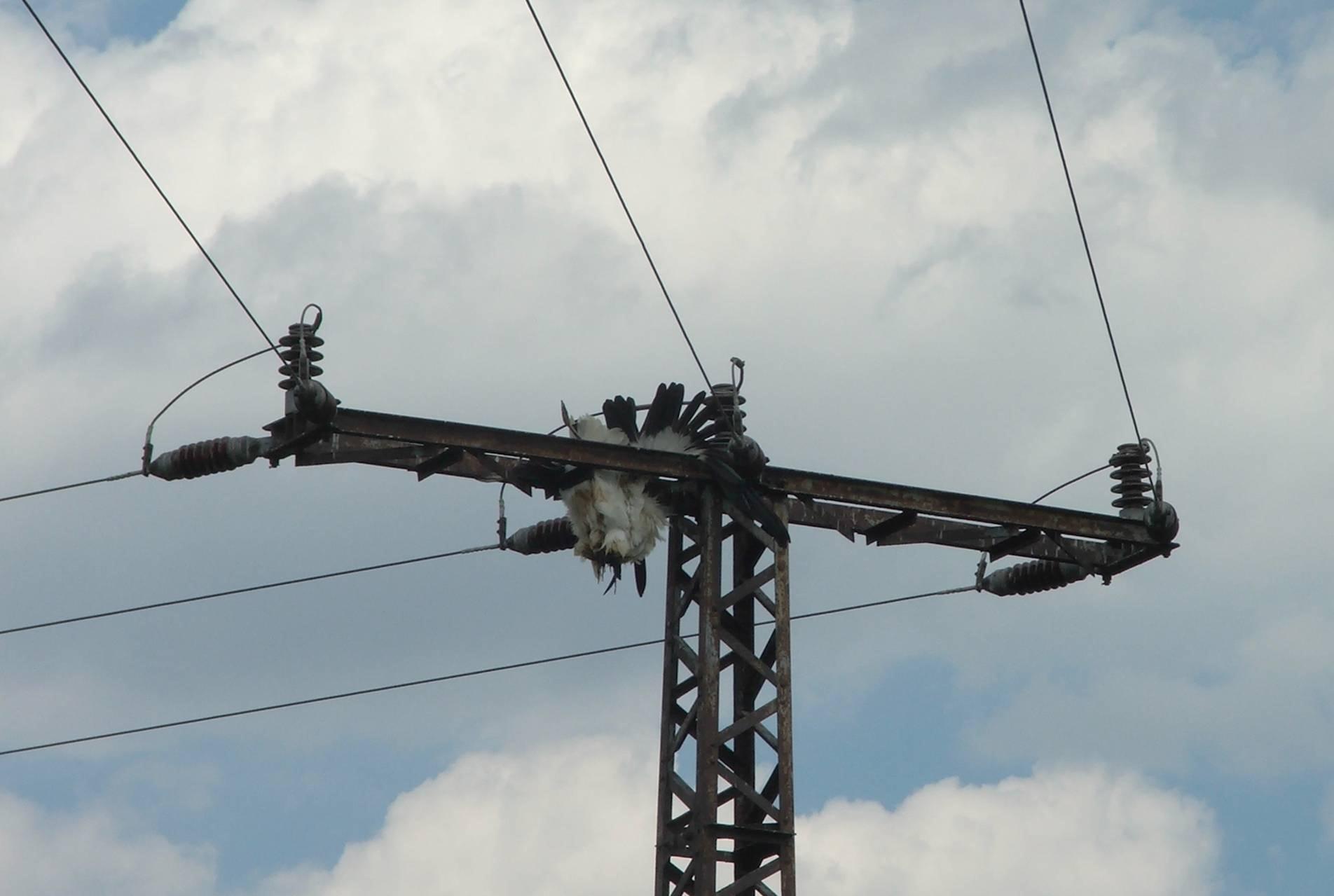

35 Feszítő fejszerkezetek alapvető szerelési problémái

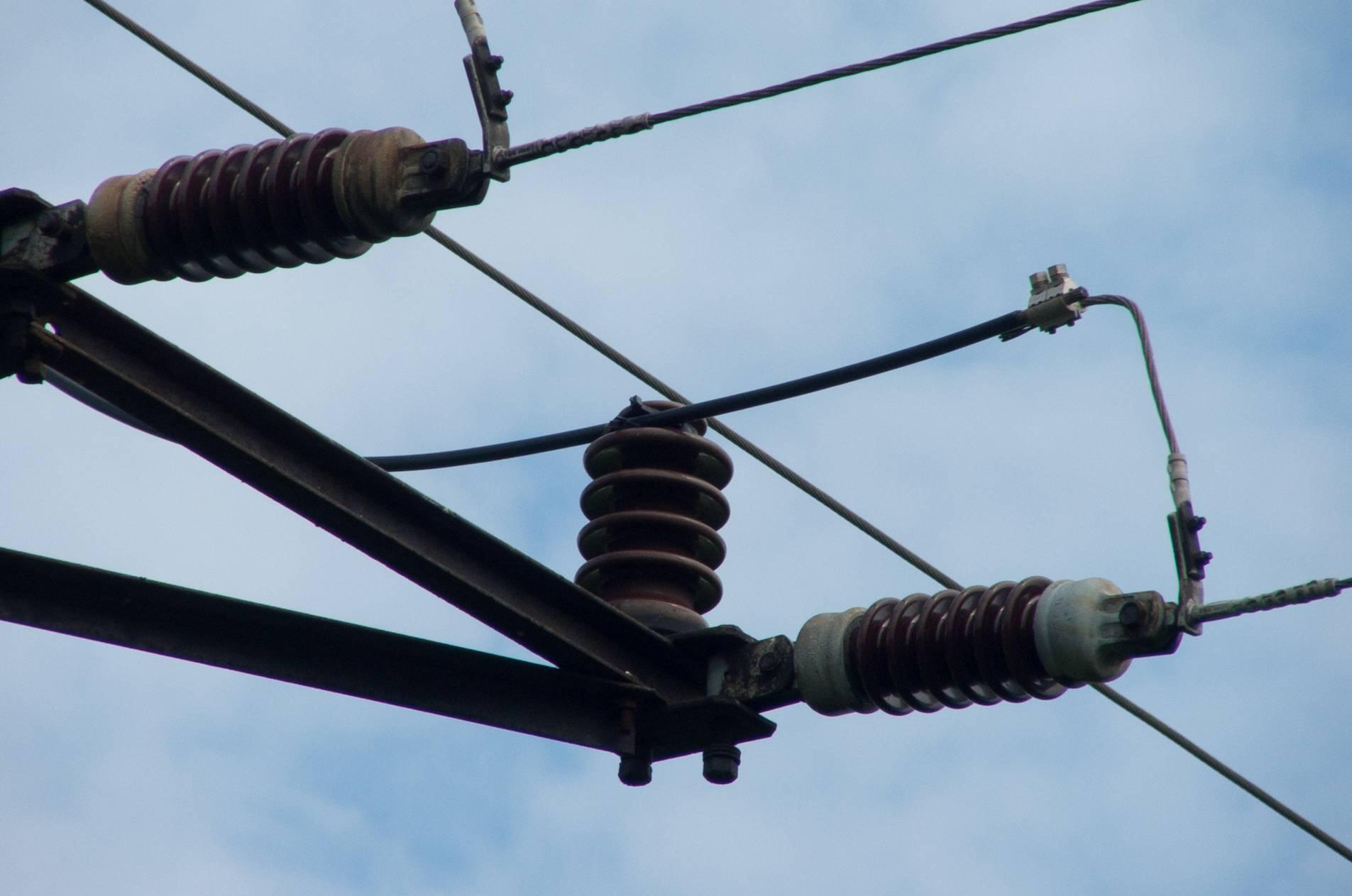

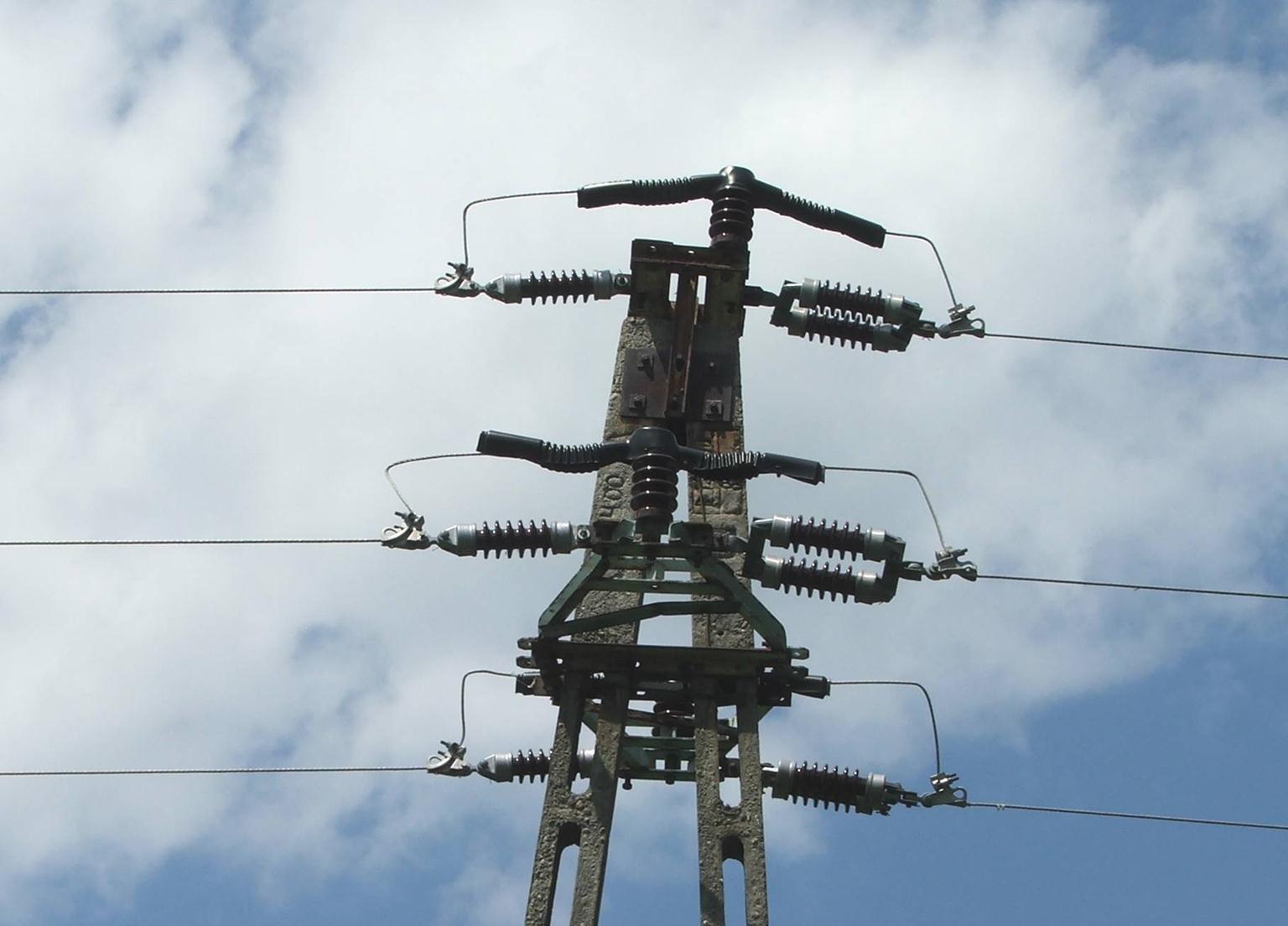

36 Feszítő fejszerkezet - madárvédelmi kiegészítés durva hiányosságai

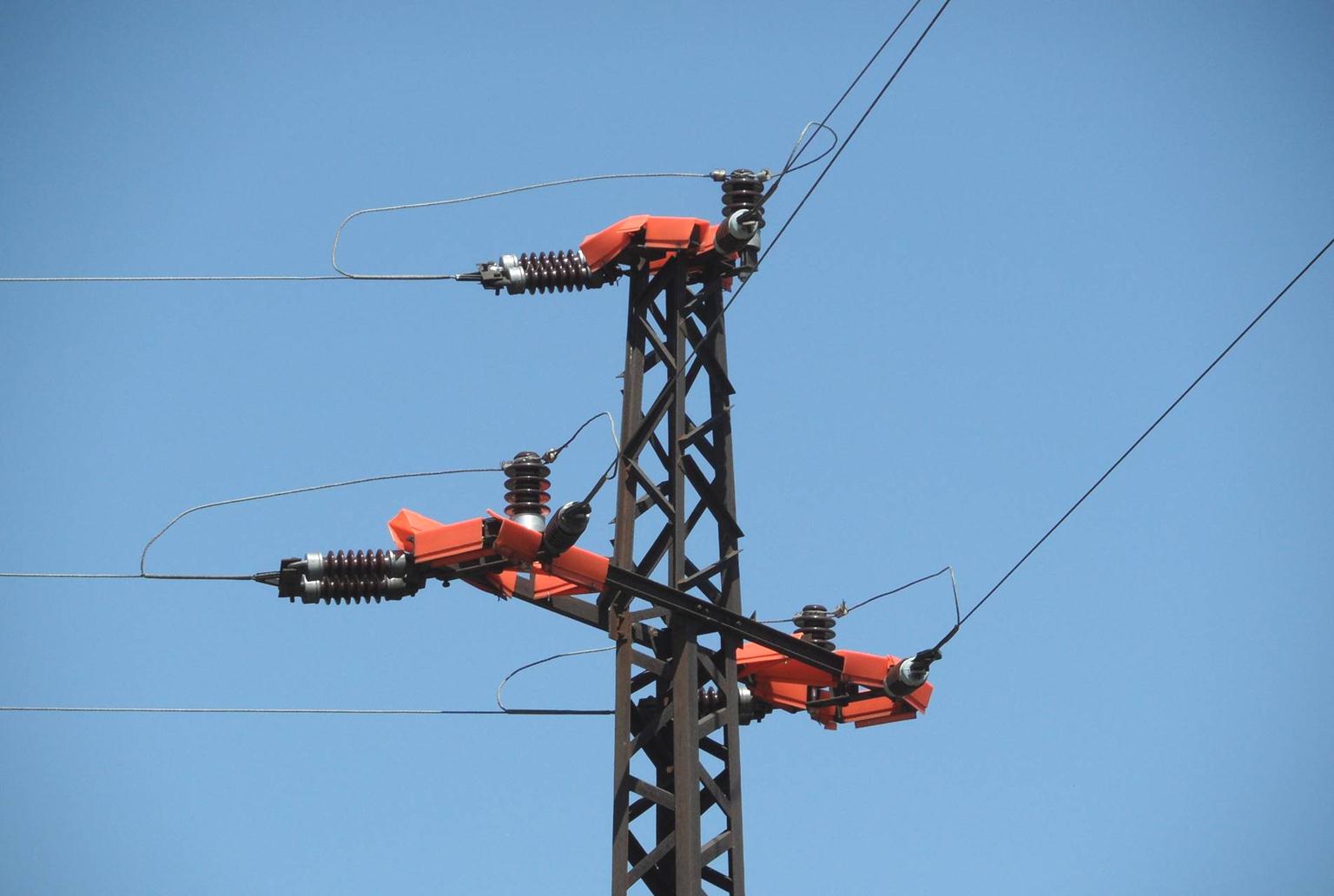

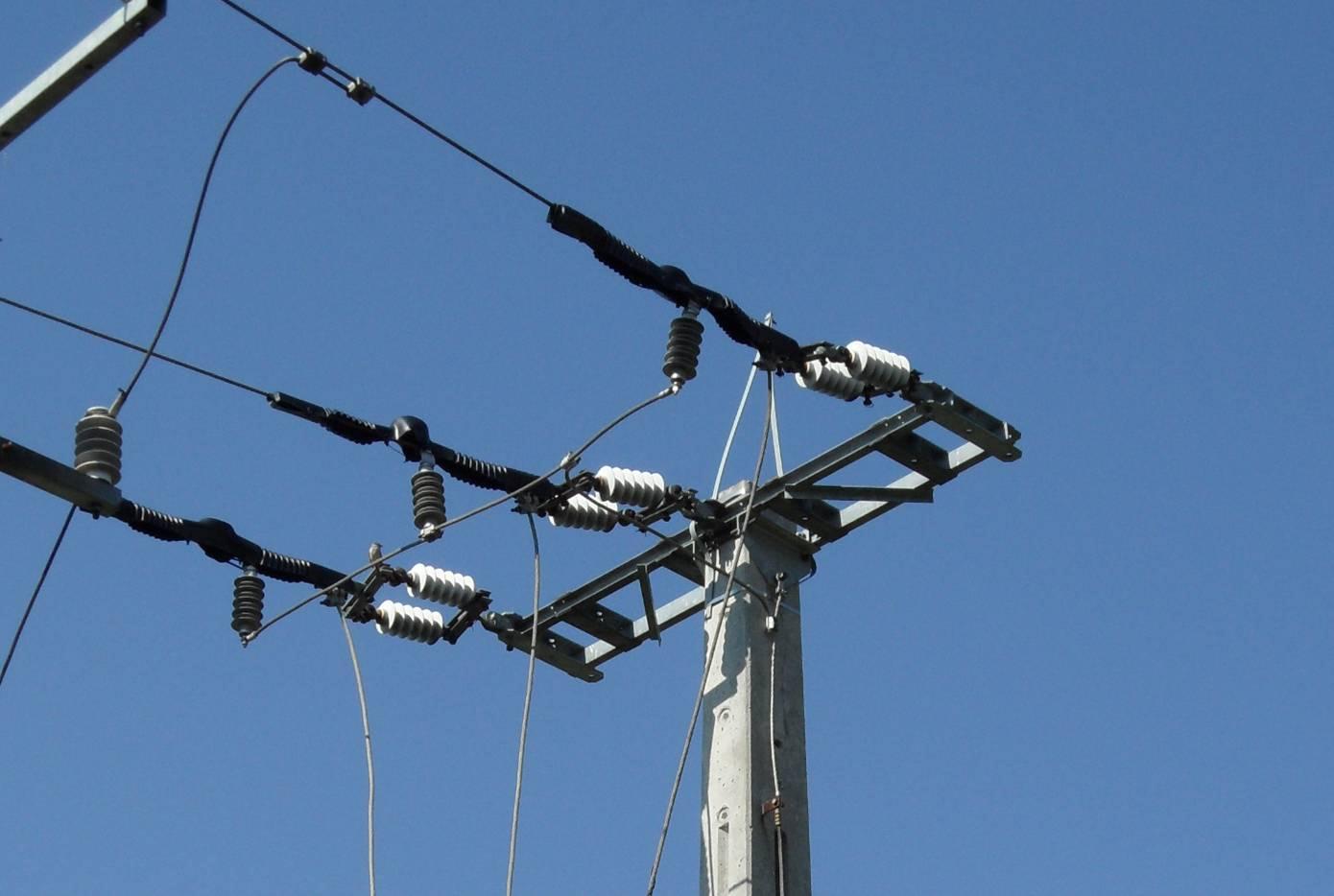

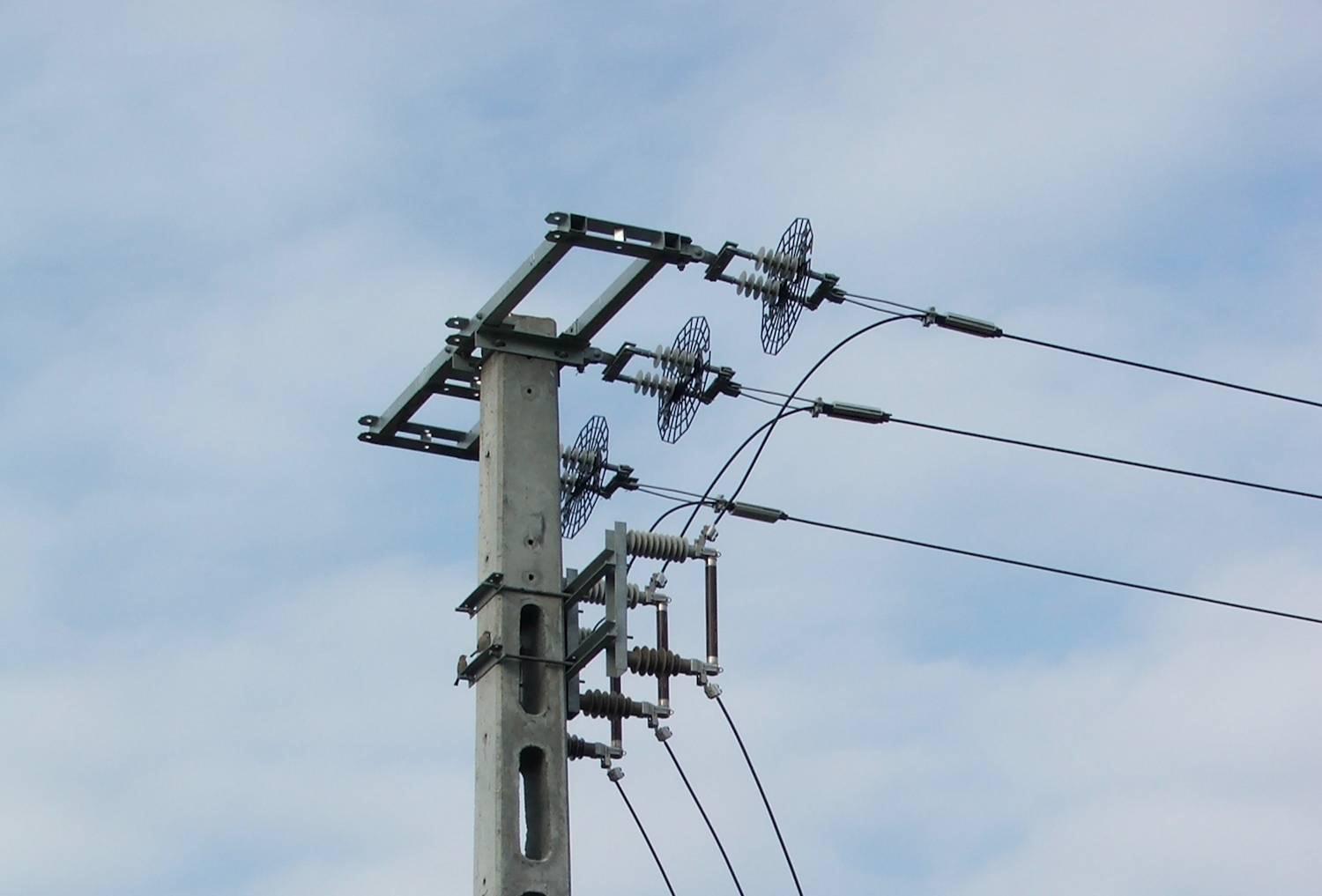

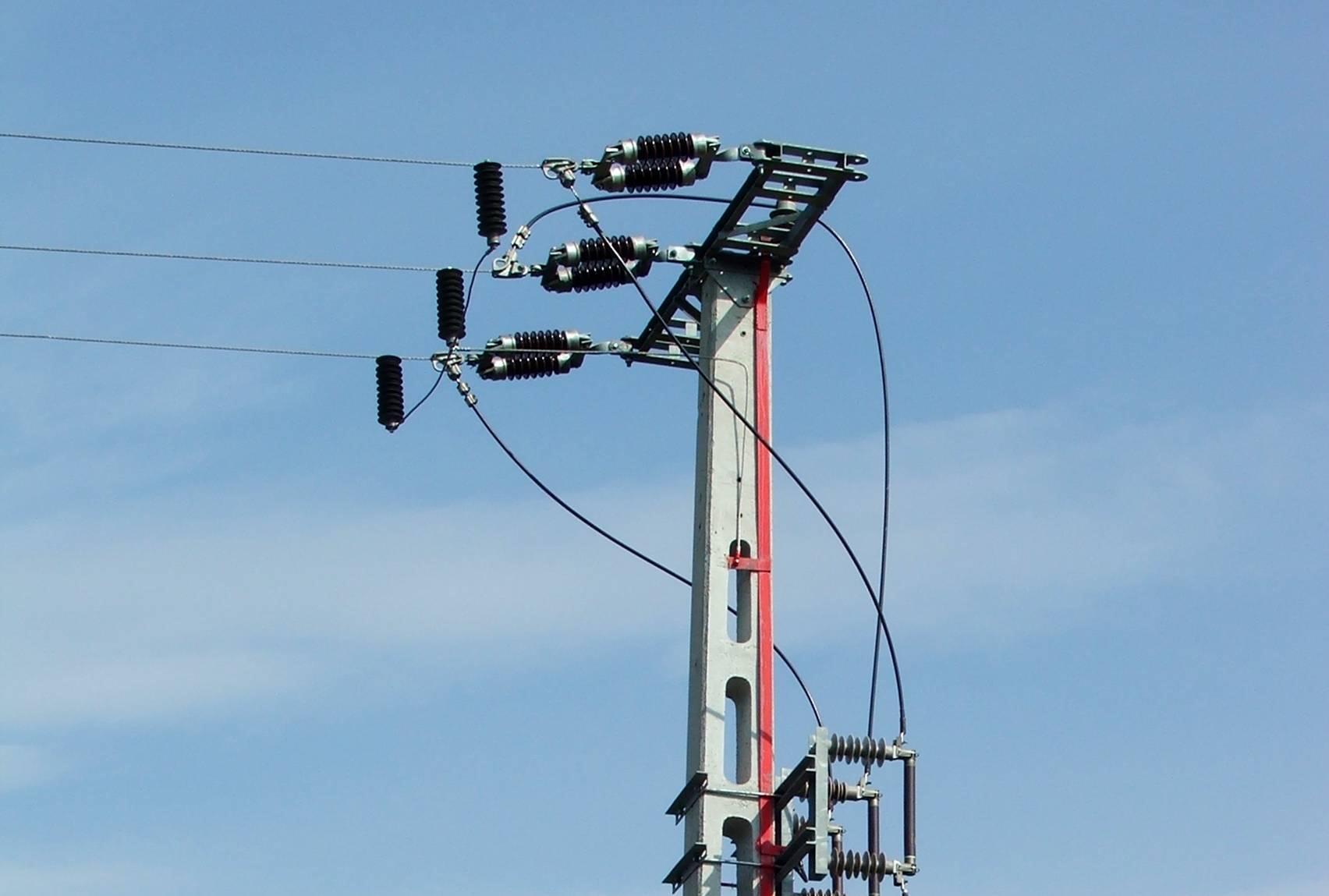

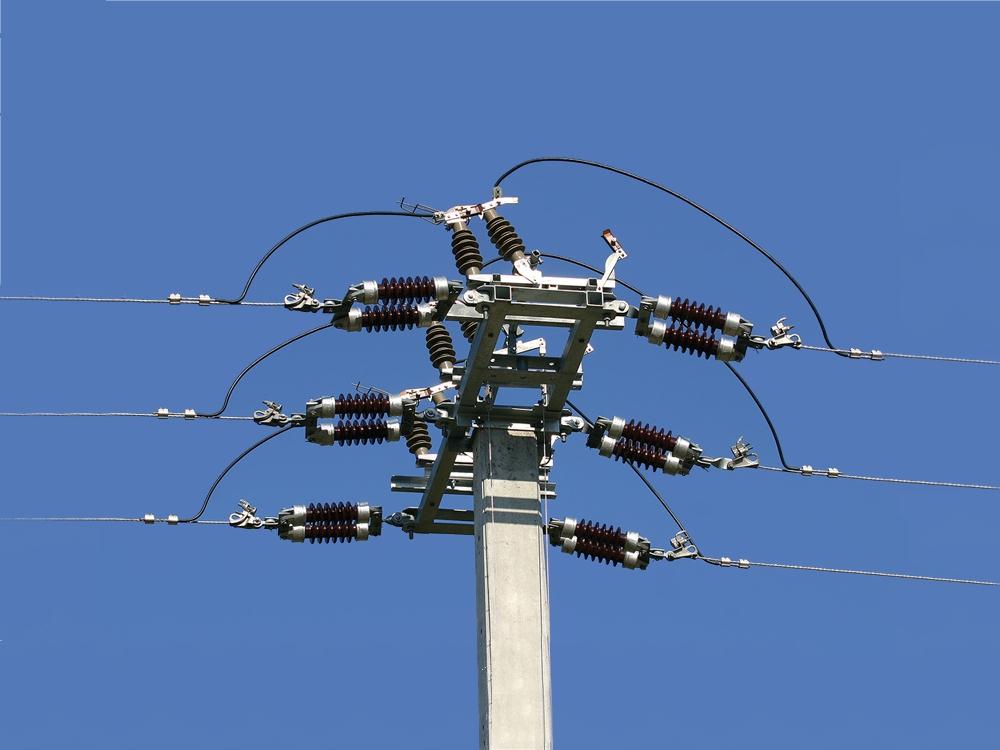

41 Feszítő fejszerkezet Madárvédelmi szempontból MEGFELELŐ, kedvező kialakítás!

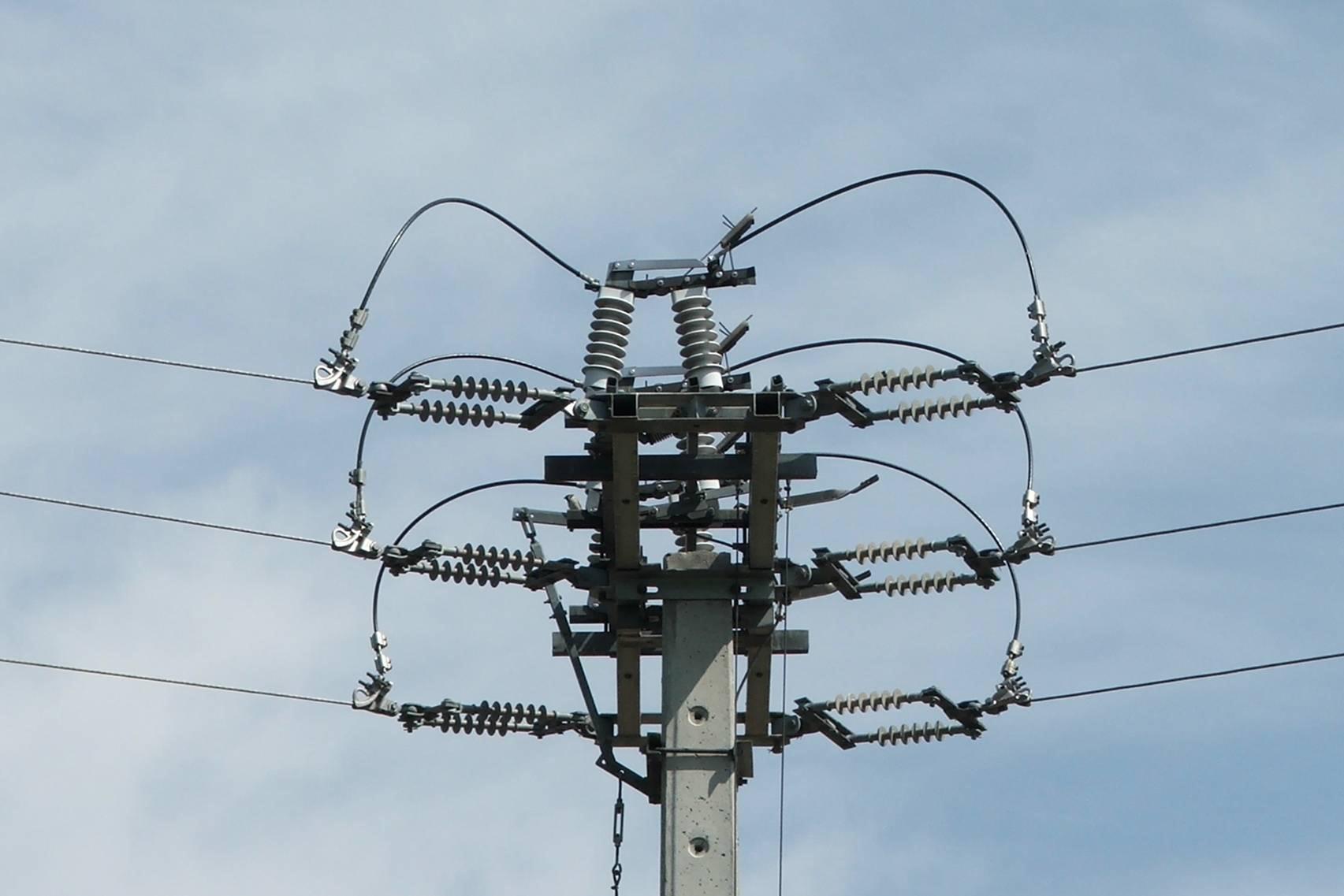

42 Kapcsoló fejszerkezetek alapvető szerelési problémái

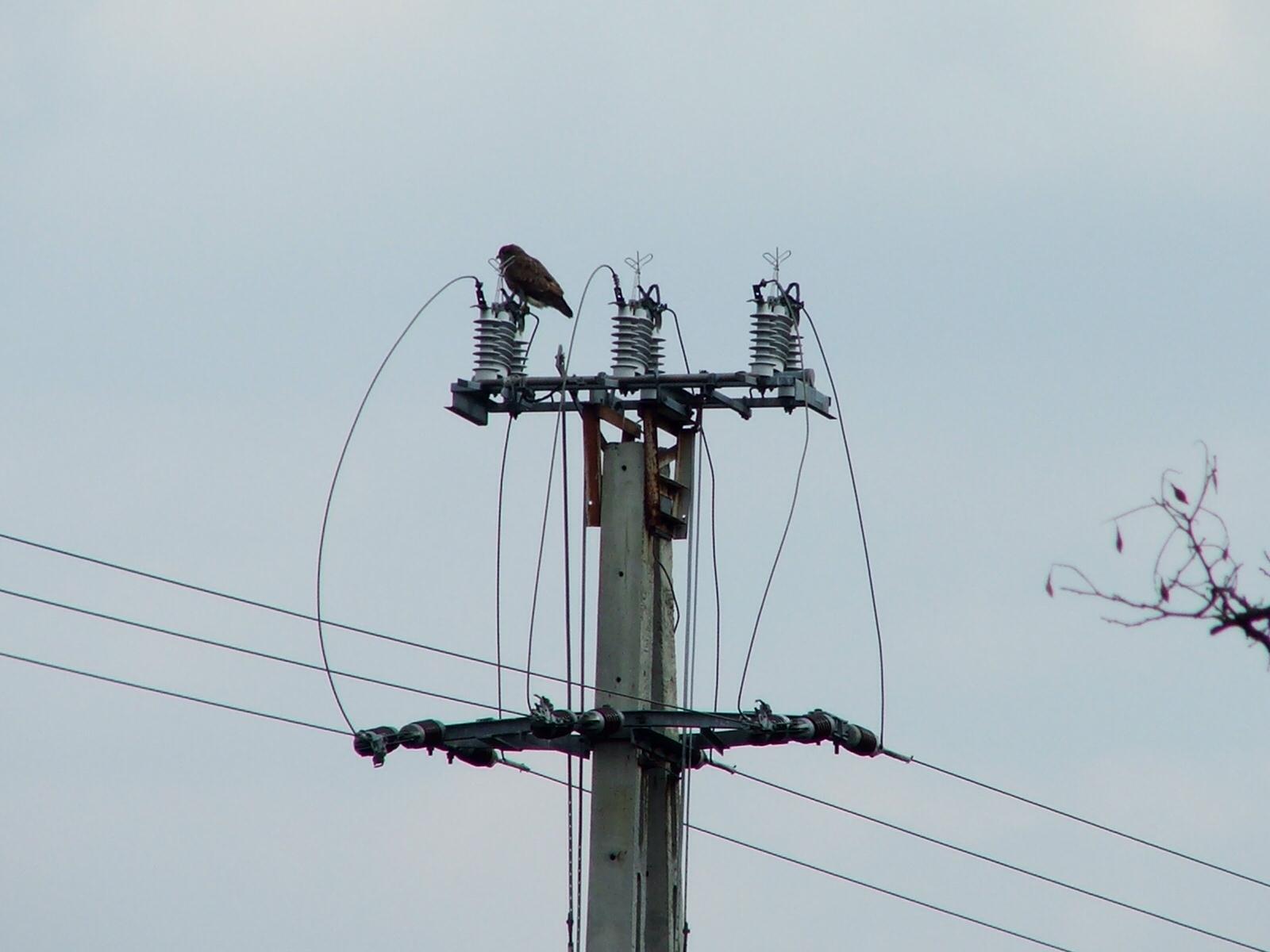

43 Kapcsoló fejszerkezet - madárvédelmi kiegészítés durva hiányosságai

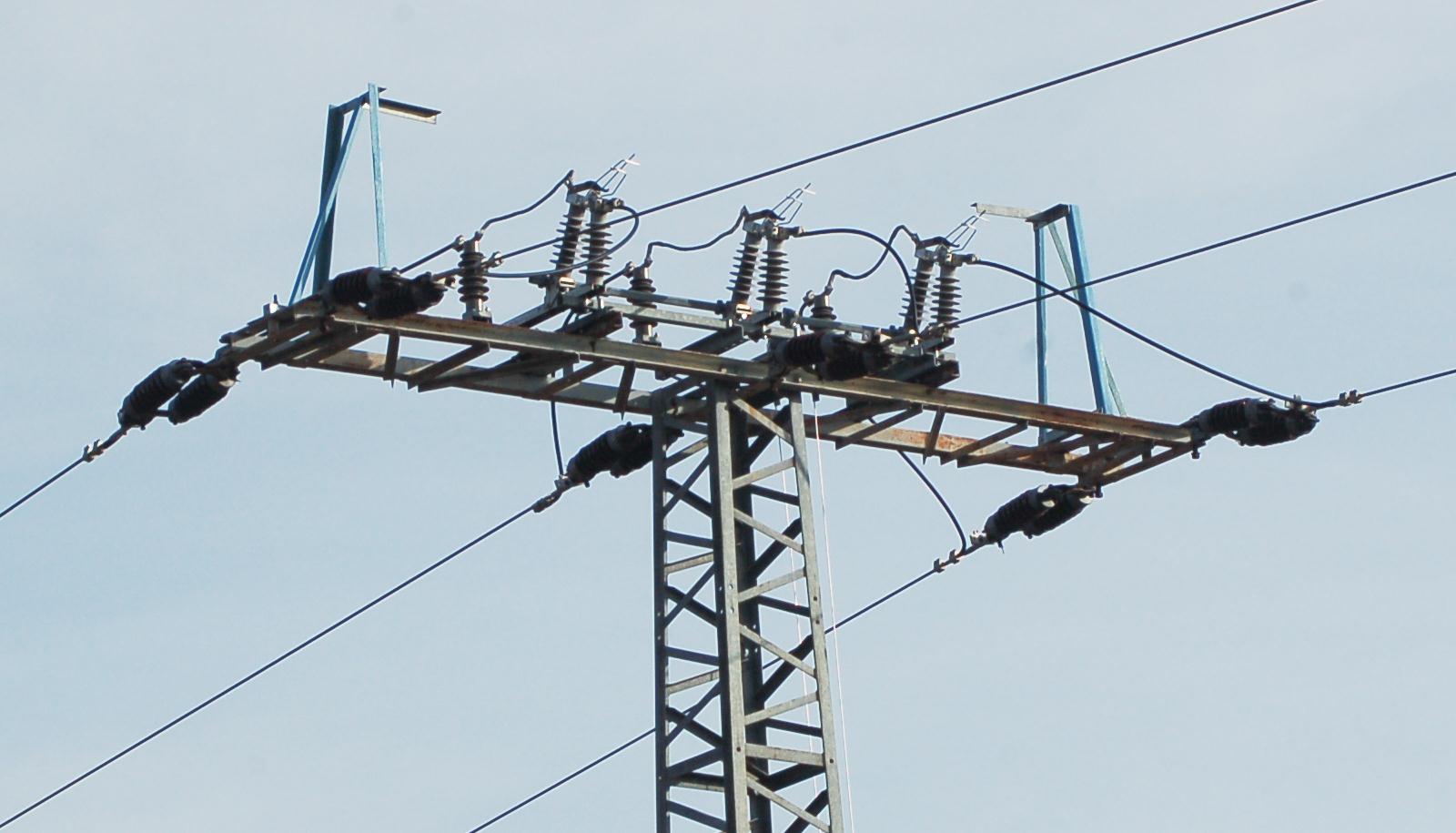

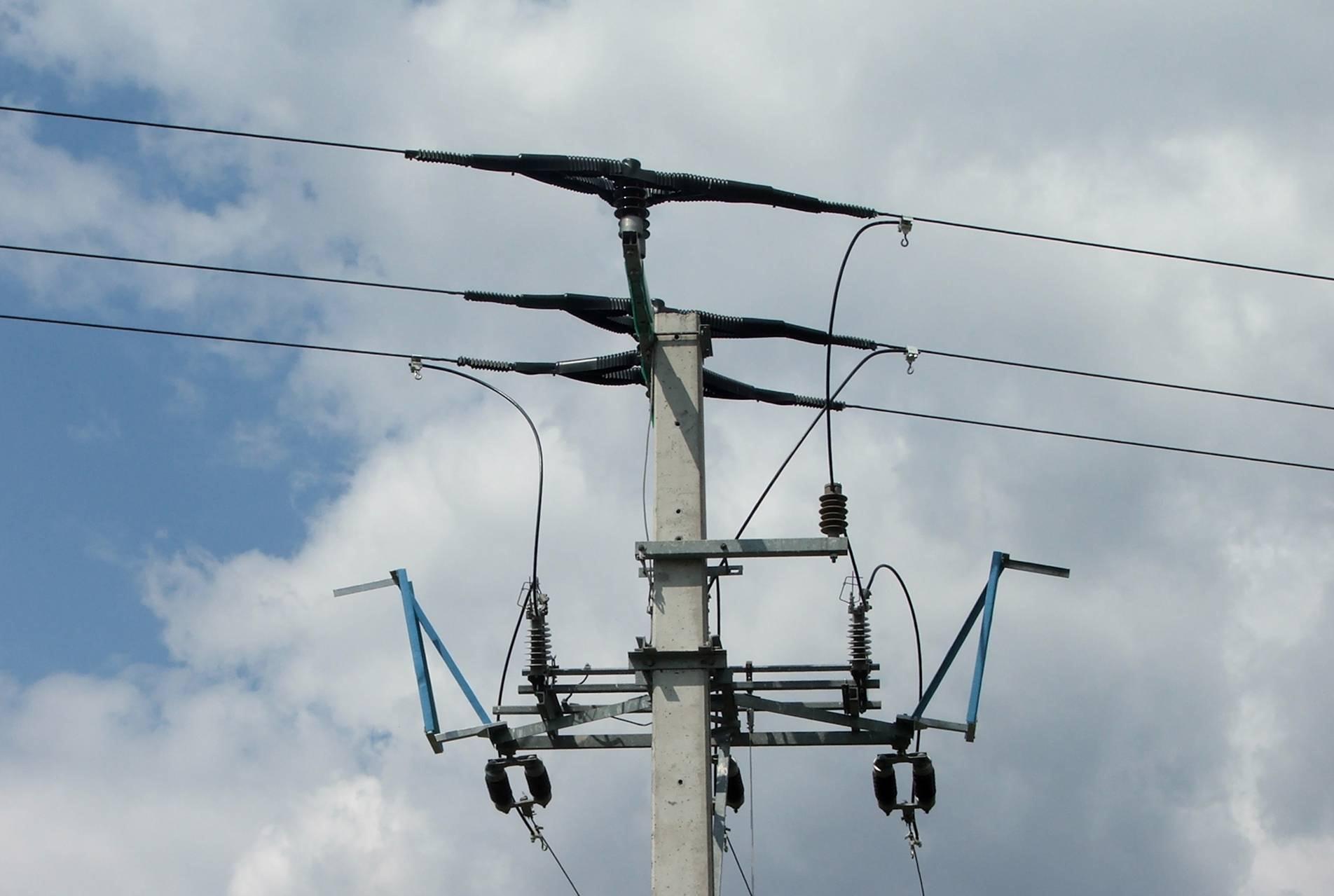

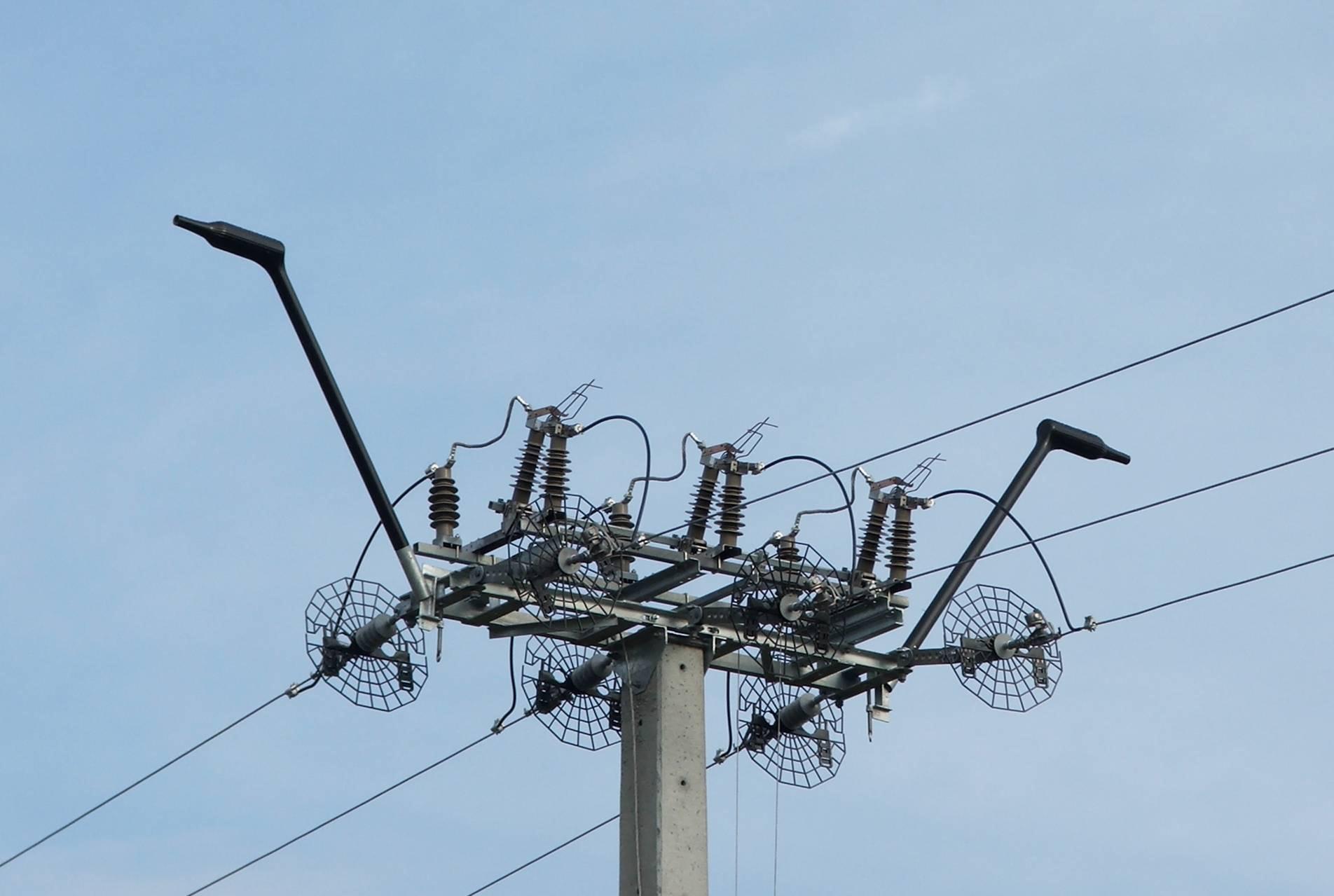

48 Kapcsoló fejszerkezet Madárvédelmi szempontból ELFOGADHATÓ, kedvező kialakítás!

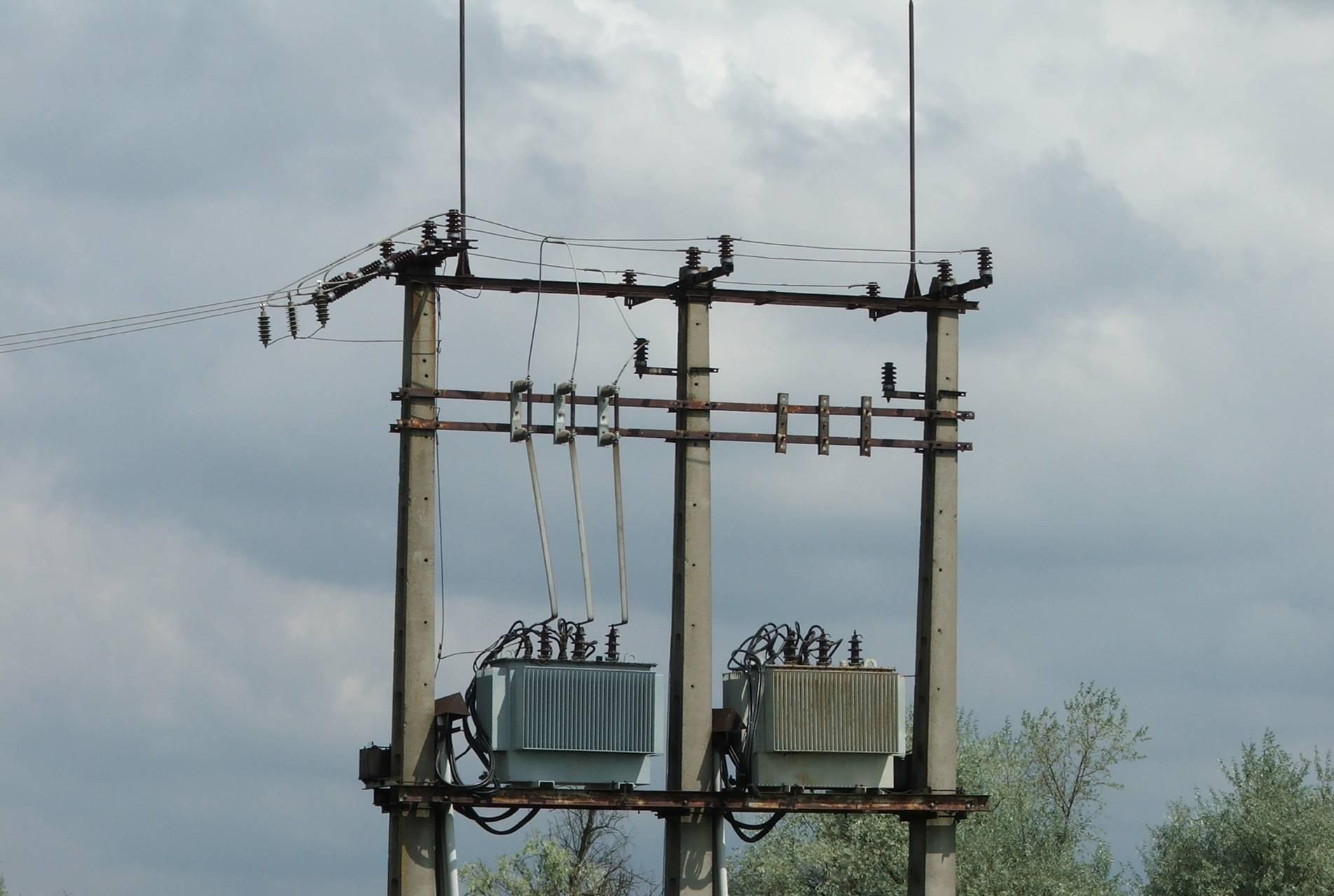

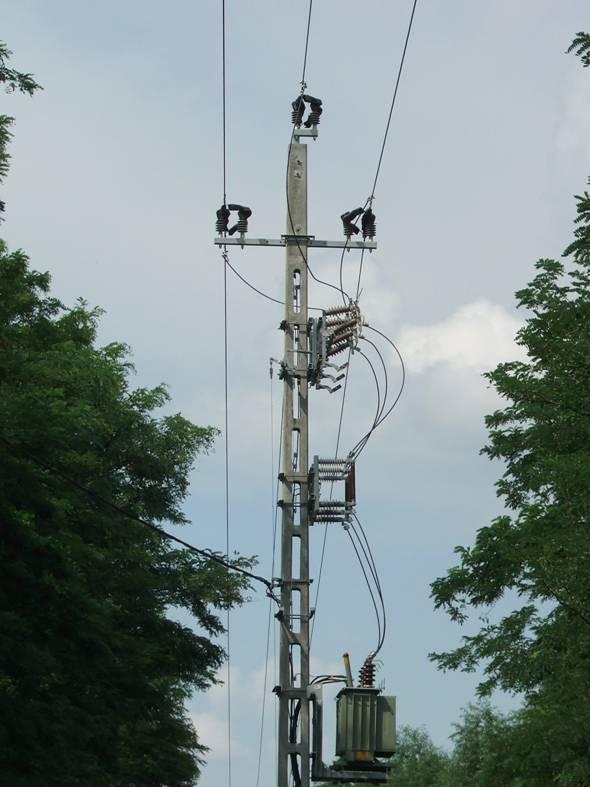

49 Oszloptranszformátorok alapvető szerelési problémái

50 Oszloptranszformátor - madárvédelmi kiegészítés durva hiányosságai

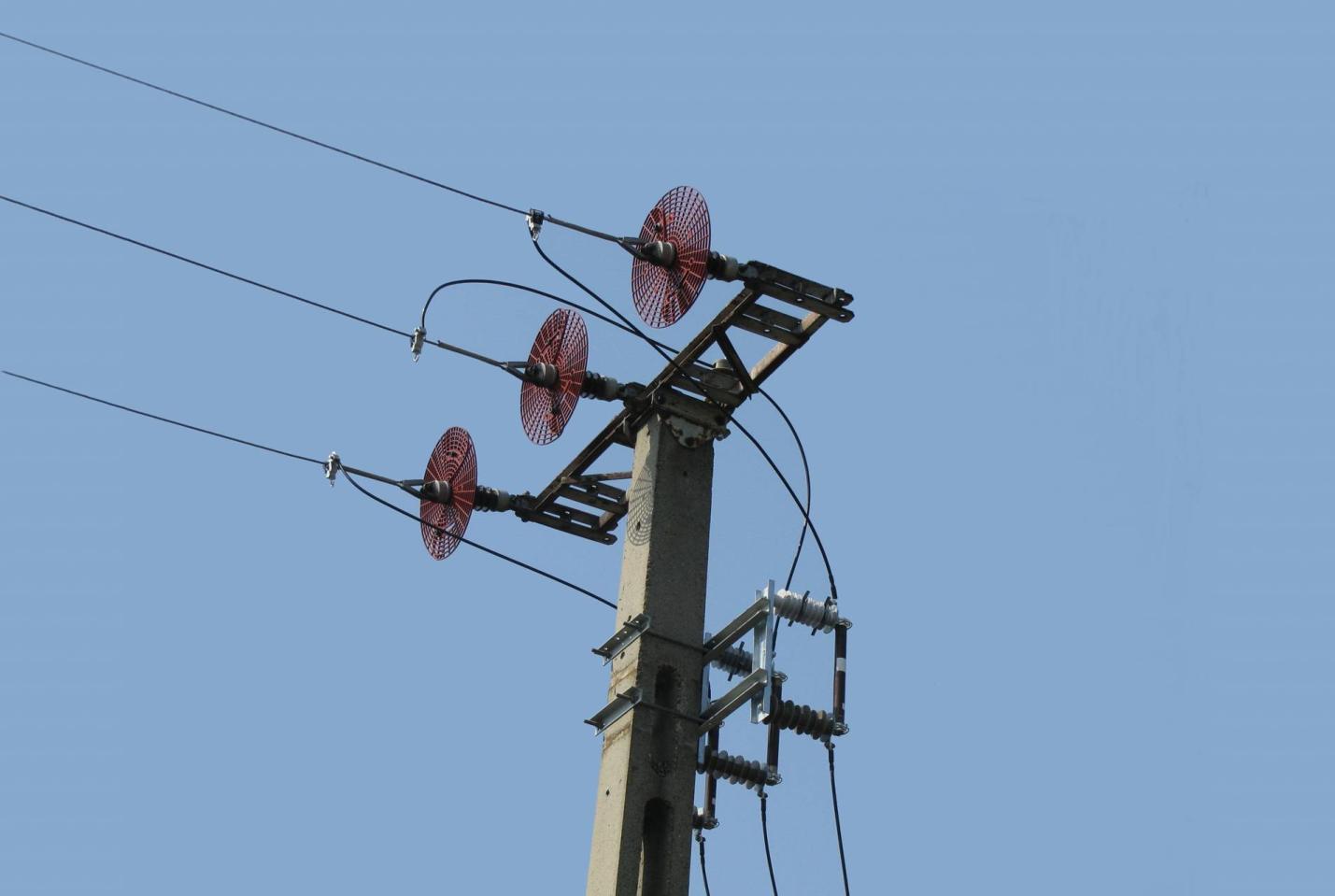

52 Oszloptranszformátor Madárvédelmi szempontból MEGFELELŐ, kedvező kialakítás! Fotó: Szügyi Kálmán

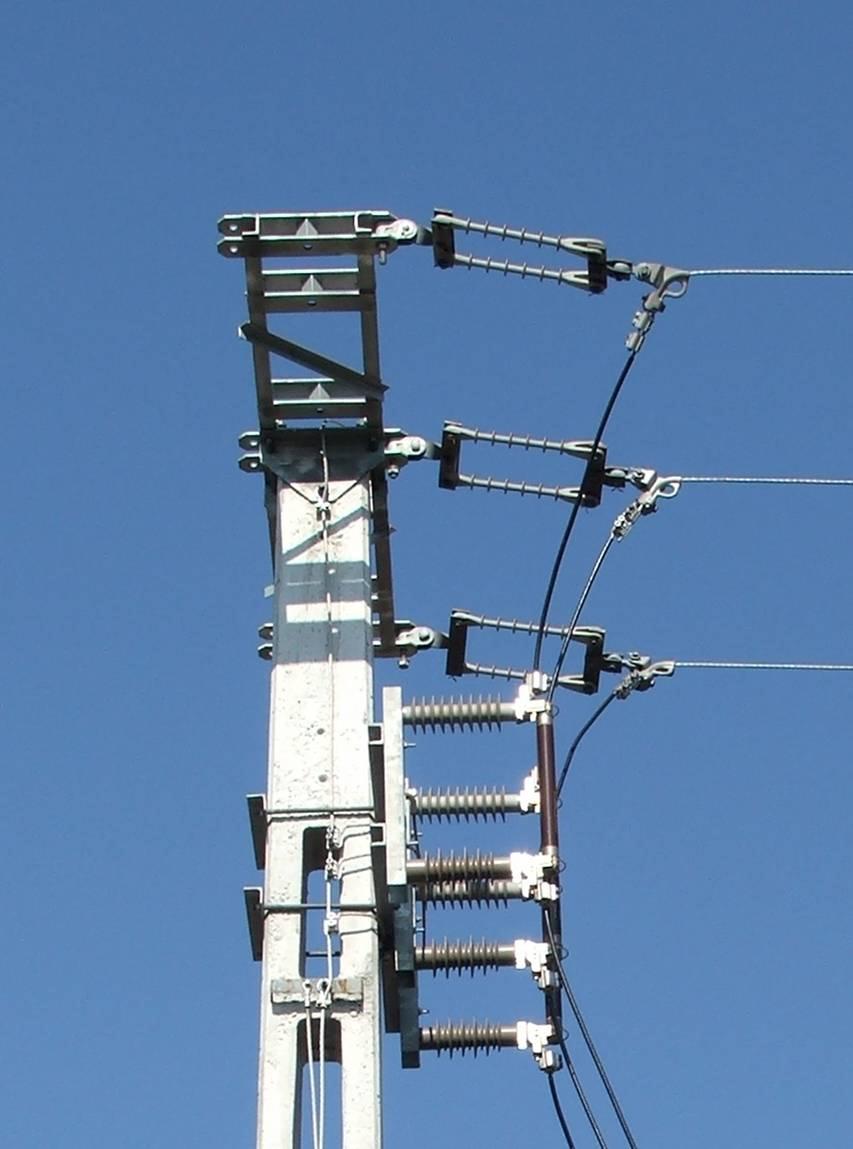

56 Oszloptranszformátor Madárvédelmi szempontból MEGFELELŐ, kedvező kialakítás!

57 A MADÁRVÉDELMI ESZKÖZFELMÉRÉS EREDMÉNYEI A felmért összetett oszlopok madárvédelmi (minőségi) jellemzői Madárvédelemmel nem rendelkező / rendelkező összetett oszlopok aránya és minősége Hiányos: 563 db, 23,6 % Nincs madárvédelem: 1789, db 76 % Megfelelő: 9 db, 0,4 %

58 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Napjaink lehetőségei Rekonstruált és új vezetékszakaszok kialakítása vezető és szigetelő burkolás (madárvédő burkolat), leesés-gátló (madárvédő burkolat hiányában burkolt), burkolt vezetős áramkötés, fejszerelvényes szigetelő, kiegészítő madárvédelmi szerelvények, pl. szárnyterelő, kiülő, tokozott oszlopkapcsoló, belső biztosítós transzformátor, burkolt vezeték, univerzális kábel, földkábel, a szigetelő alapanyagú fejszerkezetek, vagy a függő szigetelős fejszerkezetek alkalmazása, ajánlott a háromszögű vezetőelrendezés (korábban is így volt).

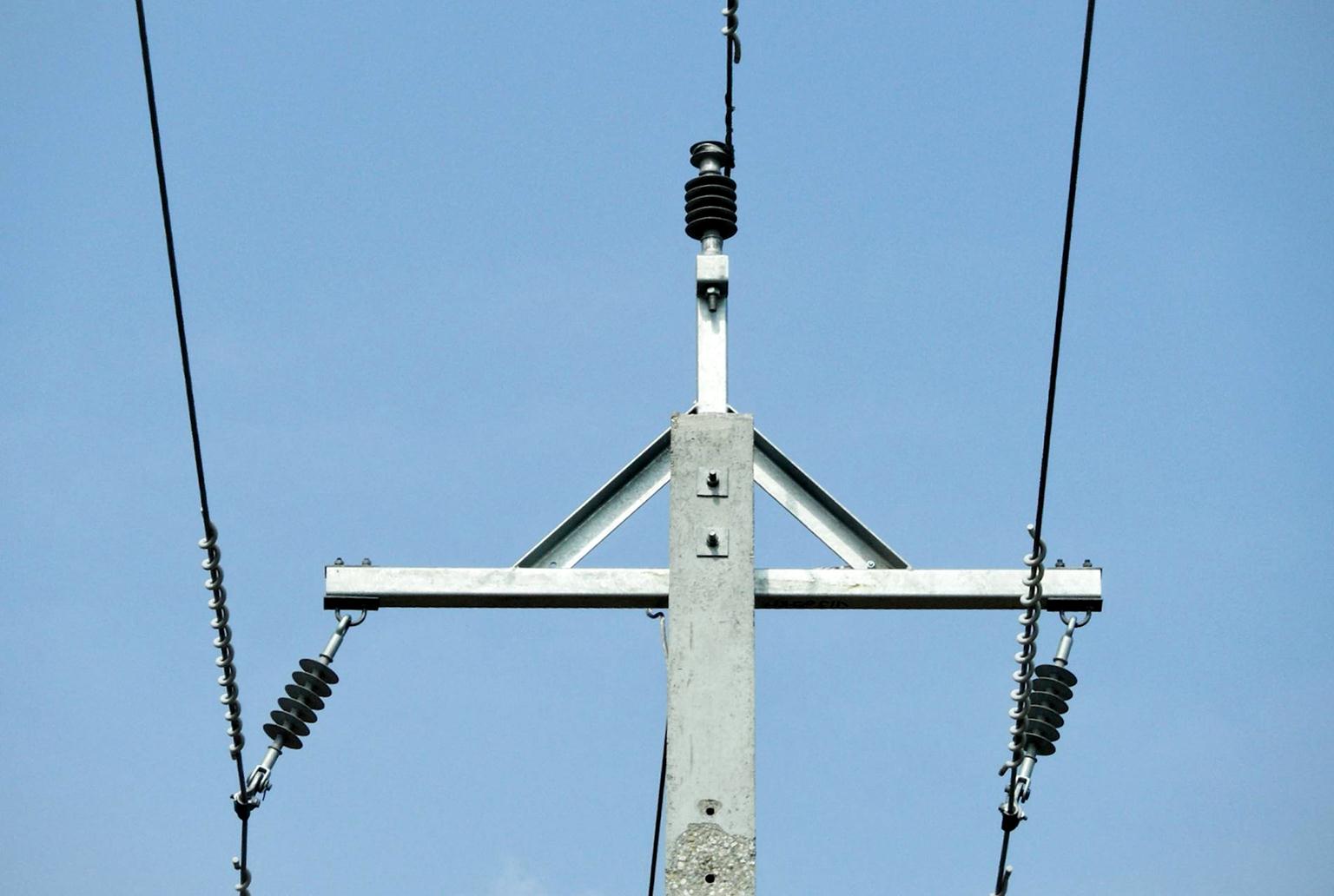

59 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Vegyes tartóelrendezésű fejszerkezet

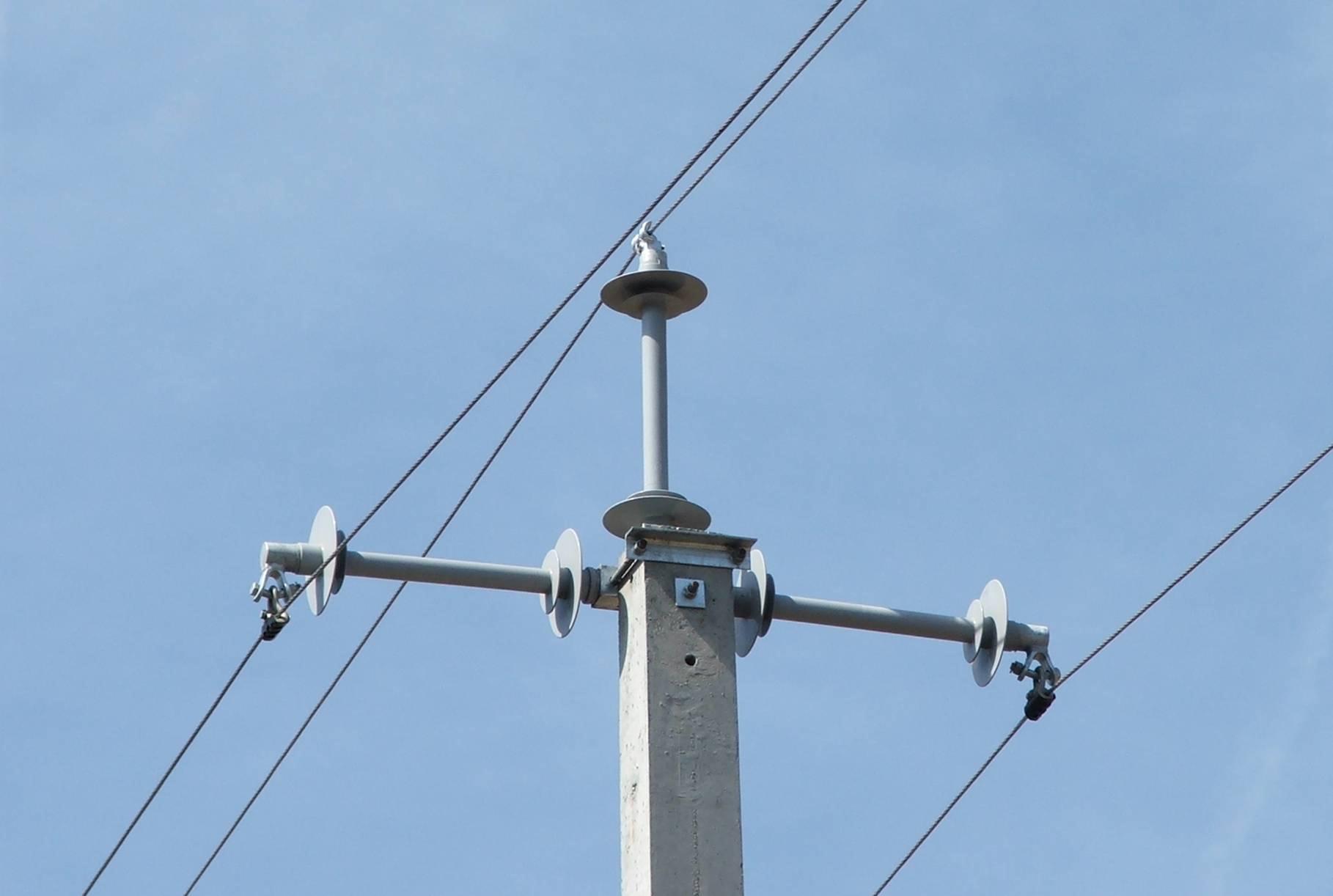

60 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Szigetelő anyagú, vegyes tartóelrendezésű fejszerkezet

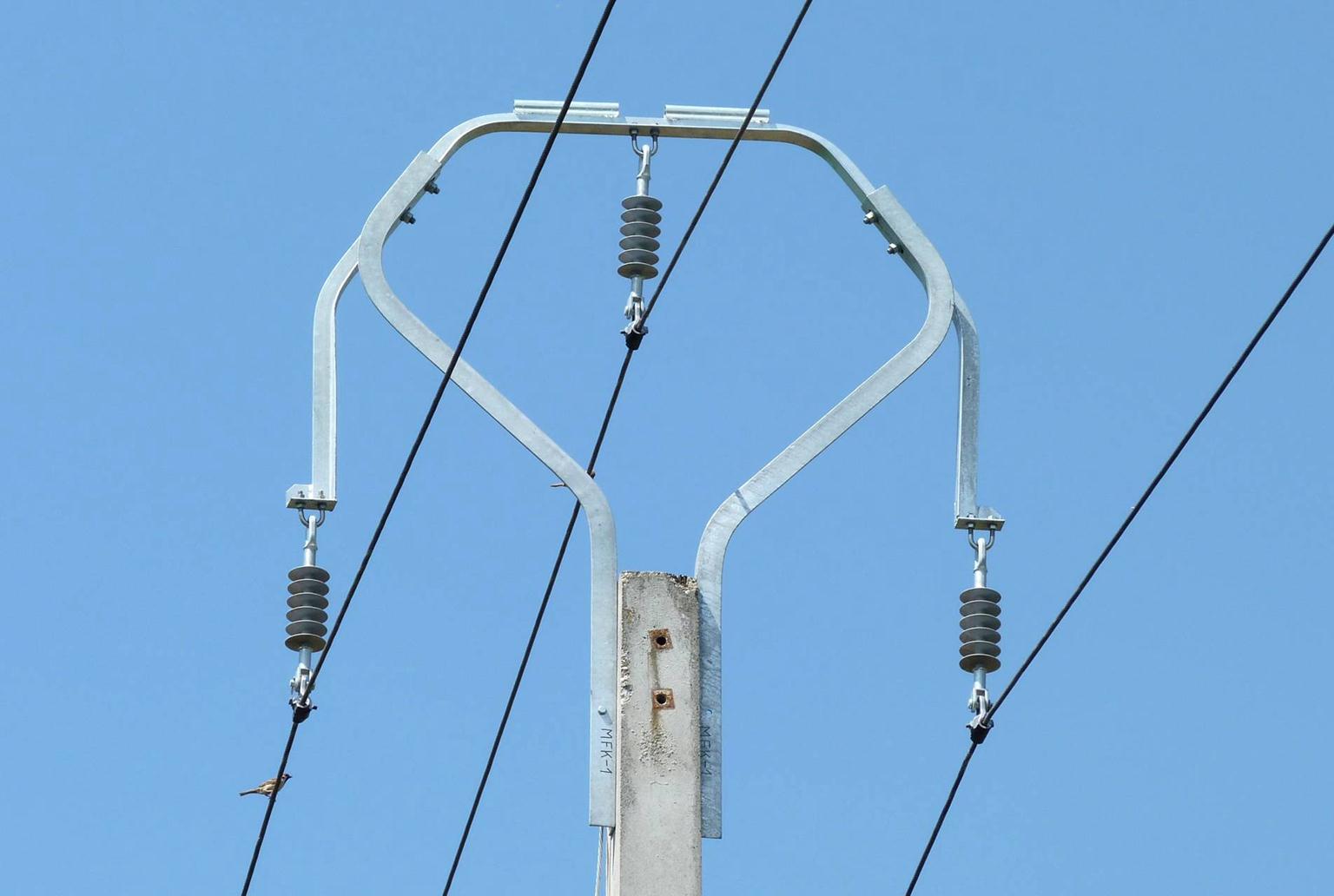

61 MADÁRVÉDELMI ÁTALAKÍTÁSOK LEHETŐSÉGEI Függőszigetelős fejszerkezet

62 ÖSSZEGZÉS Alapvető feladatok Régebbi hálózatok madárbarát átalakításánál A tartóoszlopok műszakilag lehetséges egyszerűsítése, burkolása a felesleges szerkezeti elemek leszerelése fokozott biztonság esetén pótszál, támszigetelő elhagyása, leesés-gátló alkalmazása (MSZ 151 hatályát veszti), a madárvédő (vezető és szigetelő) burkolatok hiánytalan szerelése. Feszítő, kapcsoló és transzformátor oszlopoknál burkolt vezetős áramkötések lehetőleg fejszerkezet alatti kialakítása, a Bszv-s áramkötések szakszerű (madárbarát) kötése és rögzítése, szárnyterelő alkalmazása vagy szigetelők megfelelő méretezése, oszlopcsúcsi kapcsolók esetén madárkiülő alkalmazása. trafók oszlopcsúcsi csupasz áramkötéseinek és szerelvényeinek leszerelése, Újonnan létesülő hálózatok madárbarát kialakításánál A fenti megoldások szakszerű alkalmazásán túl az új madárbarát megoldások (függőszigetelős tartó, 700 mm-es feszítőszigetelő, tokozott kapcsoló) minél gyakoribb és széleskörű alkalmazása.

63 KÖSZÖNÖM A MEGTISZTELŐ FIGYELMET Tóth Péter természetvédelmi mérnök AGRIA ÖKOSZISZTÉMA Kft. Tel.: agriaokoszisztemakft@gmail.com
