1 Energetikai és Távközlési Hálózatépítő és Szerelő Kft. Szigetelt szabadvezetékes hálózat építés

2 Előzmények: Az ÉDÁSZ-nál 1975-ben felmerült a csupasz légvezetékes hálózat szigeteltre történő cseréje ban Győrszentiván, Kertvárosban 3 oszlopközben pólyaszalaggal összekötegelt AASC-t és MLC légkábelt helyeztek el a kollégáink. A kivitelezést az ÉDÁSZ Hálózatszerelési osztály végezte ( mostani társaságunk jogelődjének a jogelődje ). Speciális tartószerkezetek nem léteztek, a rendelkezésre álló anyagokat használták fel. A fejlesztési folyamat 10 évre megszakadt, előtérbe került a műanyag térköztartó alkalmazása. Az 1980-as évek közepétől folyamatosan szerelünk kötegelt szabadvezetéket

A kivitelezést az ÉDÁSZ Hálózatszerelési osztály végezte ( mostani társaságunk jogelődjének a jogelődje ).

3 Fejszerkezetek: Vezetéktartó fejszerkezet oszlophoz való erősítése szalagrögzítéssel, vagy oszlopon átmenő rúdcsavarral. Feszítő fejszerkezet csak átmenő csavarral, vagy hátvasas megoldással szerelhető. Saroktartó fejszerkezetet max. 160 o - os törésszögig alkalmazható. Felszerelésük új hálózat építésnél a földön, rekonstrukció esetében kosaras gépkocsiból történik, a bontási munkák veszélyessége miatt.

Saroktartó fejszerkezetet max. 160 o - os törésszögig alkalmazható.

4 Vezeték típusok:

5 Vezetékezés előkötéllel a lengőtartók mellé rögzített terítőgörgőkkel. A húzást húzógép végzi, a vezeték fékezhető dobállványon van elhelyezve. Az előkötél forgószemmel és megfelelő harisnyával csatlakozik a négyszálfeszítésű vezetékhez

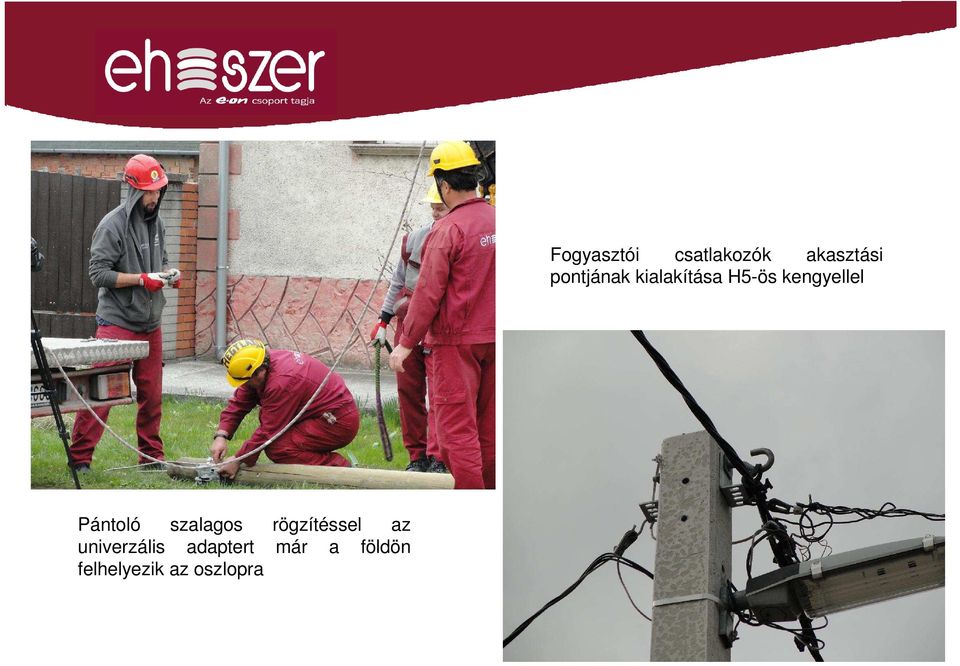

6 Pántoló szalagos rögzítéssel az univerzális adaptert már a földön felhelyezik az oszlopra Fogyasztói csatlakozók akasztási pontjának kialakítása H5-ös kengyellel

7 A hálózatépítést könnyebb elvégezni, mint a csupasz vezetékes rendszert Minden hálózatkép leképezhető vele, legyen az: -Leágazás -Fogyasztói csatlakozás ( légkábeles és földkábeles is) -közvilágítás

8 KIF szabadvezeték rekonstrukció, csupasz légvezetékes hálózat átépítése NFA2X típusú kötegelt légvezetőre Veszélyforrások: A bontási technológia következtében: Villamos veszélyek ( olyan hálózatokat bontunk ami a bontás időpontjáig üzemelnek, ill. feszültség alatt állnak ) A bontandó hálózat állékonysága miatti veszélyek A mozgatással kapcsolatos veszélyek

veszélyek ( olyan hálózatokat bontunk ami a bontás időpontjáig üzemelnek, ill.

9 Bontási műveletek: A bontást a szerelők kosaras gépjárműből végzik Megmaradó eg gyámon faoszlop csere

10 A bontott faoszlop kiemelése

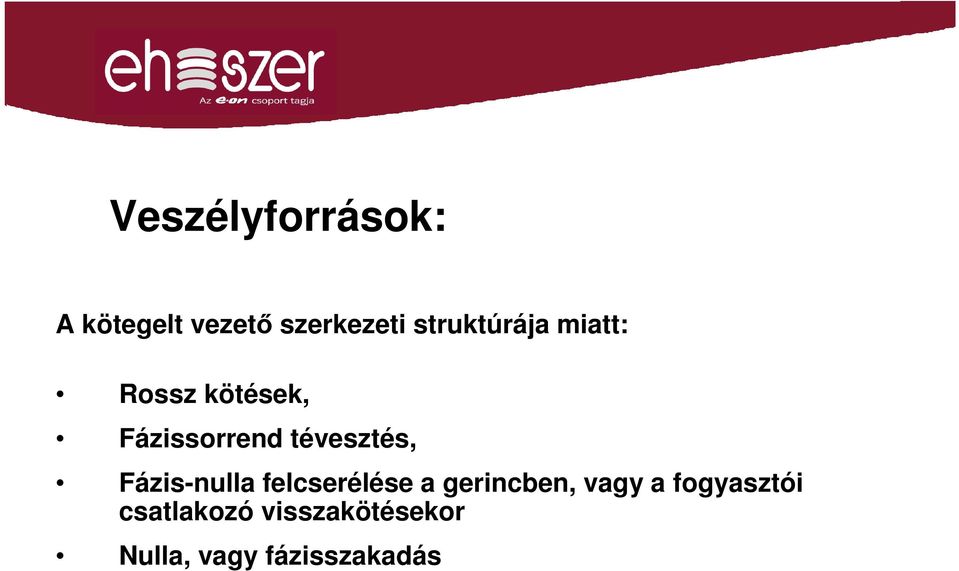

11 Veszélyforrások: A kötegelt vezető szerkezeti struktúrája miatt: Rossz kötések, Fázissorrend tévesztés, Fázis-nulla felcserélése a gerincben, vagy a fogyasztói csatlakozó visszakötésekor Nulla, vagy fázisszakadás

tévesztés, Fázis-nulla felcserélése a gerincben,

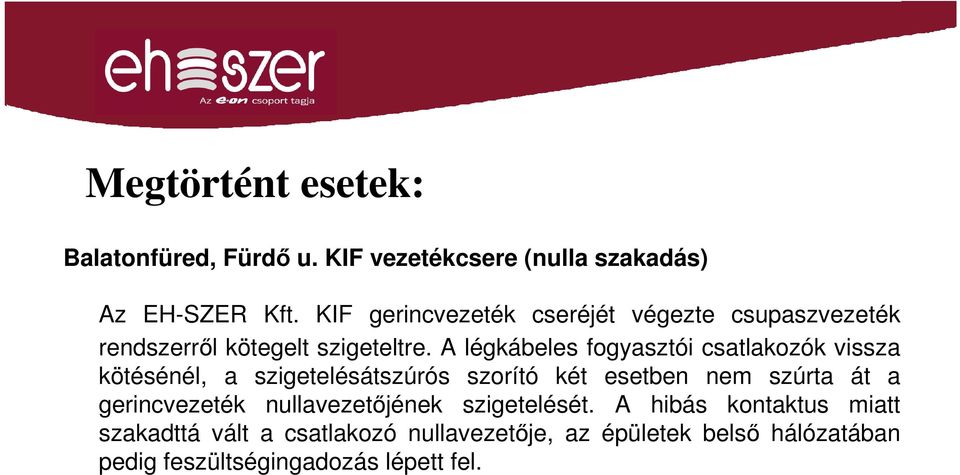

12 Megtörtént esetek: Balatonfüred, Fürdő u. KIF vezetékcsere (nulla szakadás) Az EH-SZER Kft. KIF gerincvezeték cseréjét végezte csupaszvezeték rendszerről kötegelt szigeteltre. A légkábeles fogyasztói csatlakozók vissza kötésénél, a szigetelésátszúrós szorító két esetben nem szúrta át a gerincvezeték nullavezetőjének szigetelését. A hibás kontaktus miatt szakadttá vált a csatlakozó nullavezetője, az épületek belső hálózatában pedig feszültségingadozás lépett fel.

A légkábeles fogyasztói csatlakozók vissza kötésénél, a szigetelésátszúrós szorító két esetben nem szúrta át a

15 Betartandó szabályok a szerelők számára: Megfelelő vezeték típushoz, megfelelő csatlakozó szerelvényt kell használni. TILOS A VEZETÉKET BLANKOLNI!! Szakadófejes csavar meghúzásához megfelelő eszköz használata: gyári kulcs csillagkulcs, dugókulcs a kulcsnak merőlegesen kell állnia a csatlakozóra.

16 Pécs, Kálvária u. (fázis - nulla felcserélése): Fogyasztói csatlakozó bontását Fodor Bálint végezte. Megjelölte a csatlakozó nulla vezetőjét egy bevágással. A csatlakozó visszaszerelését Tóth Zsolt kapta feladatul. Mielőtt megkezdte a munkát, Fodor Bálint jelezte Tóth Zsolt felé, hogy bevágással jelölte a csatlakozó vezeték nulla vezetőjét. Az EH-SZER kft. munkacsoportja án 14 óra 45 perckor befejezte a napi munkát, levonult a munkaterületről, és átadták az EHS Kft szerelőpárosának. A munkaterület átadás-átvételekor a EHS szerelőpárosa, és a EH-SZER csoport vezetője közösen leellenőrizték, hogy mindenki levonult a területről, és azt, hogy eltávolítottak minden eszközt a hálózatról. Ezután a szerelőpáros megkezdte a hálózat újbóli feszültség alá helyezését. A hálózat 15 óra 40 perckor feszültség alá került. Az EH-SZER kft. a helyszínen maradt a visszakapcsolás után is, megvárták az EHS szerelőpárost, hogy közösen leellenőrizzék, hogy rendben van-e minden. A visszakapcsolás után jelezte a Kálvária utca 8 szám alatti fogyasztó, hogy valami gond van nála. Ekkor az EHS Kft szerelőpárosa lekapcsolta az érintett hálózatszakaszt, és megkezdték a hiba keresését. A hibát az okozta, hogy az EH-SZER Kft hálózatszerelője a fogyasztó 3 fázisú csatlakozójánál a visszakötéskor a csatlakozó vezeték nulla vezetője a légkábeles hálózat fázis vezetőjére volt kötve. A szerelők a helyszínen azonnal elhárították a hibát.

Az EH-SZER kft. munkacsoportja 2010.02.16-án 14 óra 45 perckor befejezte a napi munkát, levonult a munkaterületről, és átadták az EHS Kft szerelőpárosának.

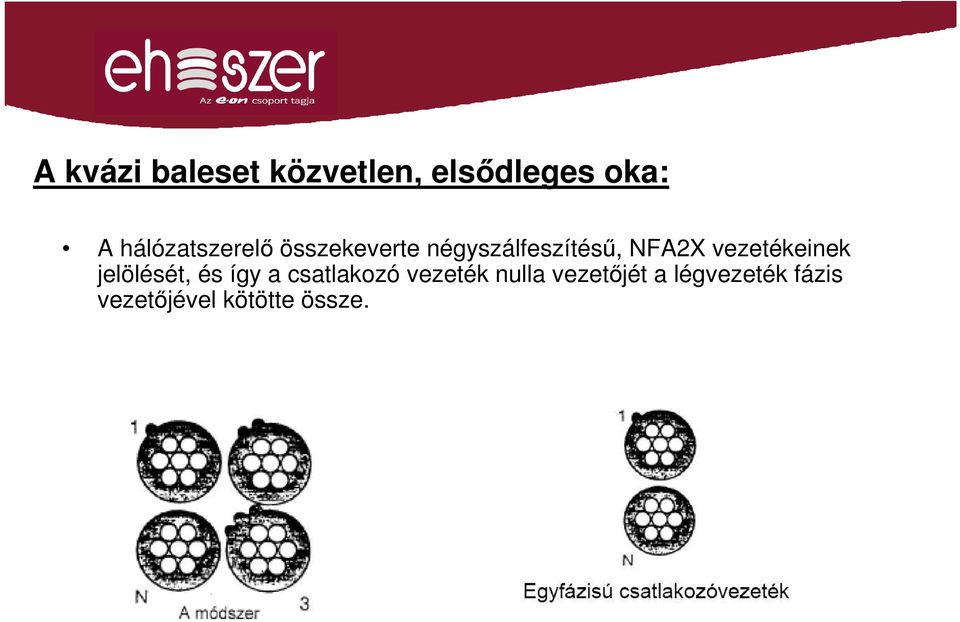

17 A kvázi baleset közvetlen, elsődleges oka: A hálózatszerelő összekeverte négyszálfeszítésű, NFA2X vezetékeinek jelölését, és így a csatlakozó vezeték nulla vezetőjét a légvezeték fázis vezetőjével kötötte össze.

vezetékeinek jelölését, és így a csatlakozó vezeték

18 Vonatkozó műszaki utasítás ismertetése (EHS-MU v01): Szabályozza a nulla-fázisvezető tévesztéses balesetek megelőzése érdekében a munkát végzők által betartandó eljárást és az ellenőrzést. A műszaki utasítás részletes technológiai leírást ad, mely alapján a technológiai műveleteket és ellenőrzéseket el kell végezni.

által betartandó eljárást és az ellenőrzést.

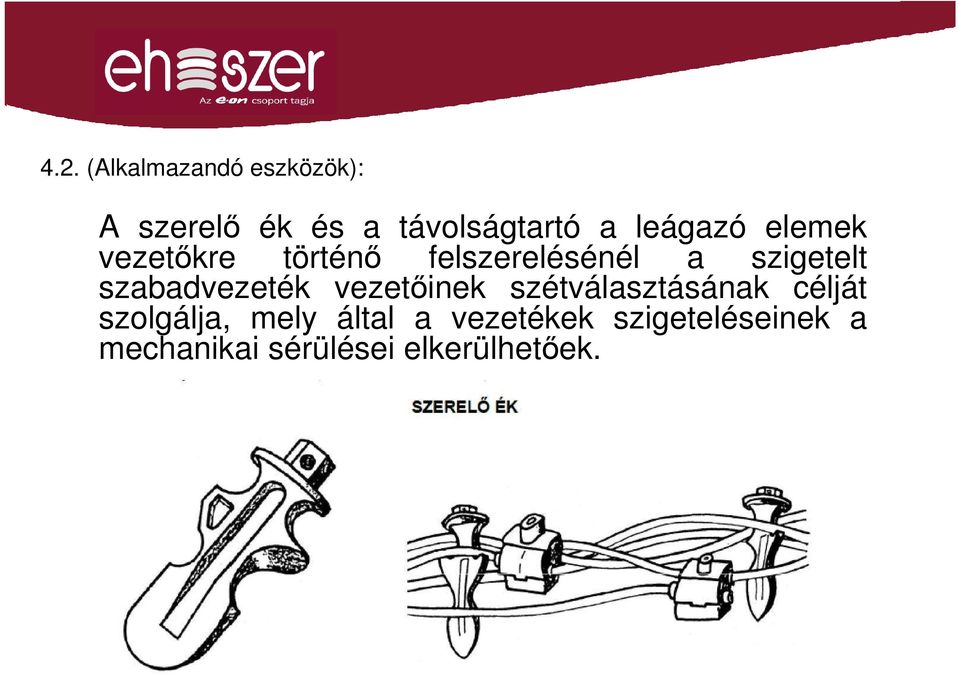

19 4.2. (Alkalmazandó eszközök): A szerelő ék és a távolságtartó a leágazó elemek vezetőkre történő felszerelésénél a szigetelt szabadvezeték vezetőinek szétválasztásának célját szolgálja, mely által a vezetékek szigeteléseinek a mechanikai sérülései elkerülhetőek.

szabadvezeték vezetőinek szétválasztásának célját szolgálja, mely

20 Távolságtartó

21 5.1. Technológiai lépések új csatlakozók esetén 5.2. Technológiai lépések meglévő csatlakozók bontásakor és visszaszerelésekor 7. Az egyes ereket a színezésnek és a gyári jelölésnek egyezően kell rákötni a hálózatra. A szerelést végző és az üzemeltetésre átvevő szerelőknek közösen valamennyi visszakötött csatlakozót ellenőrizni kell. Az ellenőrzés minimális tartalma: Nem maradt-e a hálózaton munkaeszköz, anyag, segédeszköz, hulladék? Helyesek-e a bekötések (nem csak a fázisforgás megfelelősége, hanem az esetleges nullavezeték tévesztés miatt is)? Szilárdak-e a mechanikai és villamos kötések? 8. A munkacsoport levonulását követően a vezeték feszültség alá helyezhető (próbaüzem). 9. A munka vezetékszakaszonként legalább egy háromfázisú mérőhely ellenőrzésével, feszültség és fázissorrend vizsgálatával fejeződik be. Amennyiben a feszültség alá helyezés előtt és utáni ellenőrzéseknél az üzemeltető szerelője mindent rendben talált, csak abban az esetben veheti át üzemeltetésre a hálózatot.

22 KÖSZÖNÖM A FIGYELMET!
