A Villbek Kft. , mint Gyártó, Forgalmazó és Szolgáltató óta vesz részt a villamos munkavédelmi eszközök piacán.

Átírás

1 A Villbek Kft. köszk szönti a Paksi Atomerőmű Zrt.. rendezésében A A Villamos Üzemviteli Vezetők k Országos Találkoz lkozója (ÜVOT)( VOT) résztvevőit

2 , mint Gyártó, Forgalmazó és Szolgáltató óta vesz részt a villamos munkavédelmi eszközök piacán. Az eszközök legnagyobb felhasználói: Erőművek, Áramszolgáltatók, Bányászat, Közlekedési Társaságok, villanyszerelési kis- és nagyvállalkozások és mindazon cégek, akik tevékenységükhöz kis-, közép- és nagyfeszültségen villamosenergiát vételeznek. tevékenységi köre: A Villbek Kft. Gyártás Forgalmazás Szolgáltatás - Földelő rövidrezárók - Egyéni védőeszközök - Akkreditált NAT - Feszültségkémlelők - KIF és KÖF FAM szerszámok Vizsgálólaboratórium - Szigetelt kezelőrudak és védőeszközök - Kijelölt FAM Laboratórium - Mászólétrák - Hálózatépítő és -javító eszközök - Szakmai konzultációk, - Leesés elleni védőeszközök előadások -Mérőműszerek - Termékbemutatók - Új fejlesztések indítása, tesztelése

3 A Villbek Kft. kapcsolata a Paksi Atomerőművel a villamos munkavédelem területén 2004 óta a villamos munkavédelem területén gyártói-kereskedelmi, műszaki tervezői és szakmai kapcsolatot tart fenn a két cég. Témakörök: - Villamos munkavédelmi eszközök beszállítása, időszakos felülvizsgálata és javítása: Feszültségkémlelők Szigetelt kezelőrudak Földelő-rövidrezárók Villamosipari gumikesztyűk 1000 V-os szigetelt kéziszerszámok Kisfeszültségű mérőműszerek - Közös fejlesztés, gyártás: 0,4 kv-os földelőfiókok 0,4 kv-os szigetelt takarófiókok

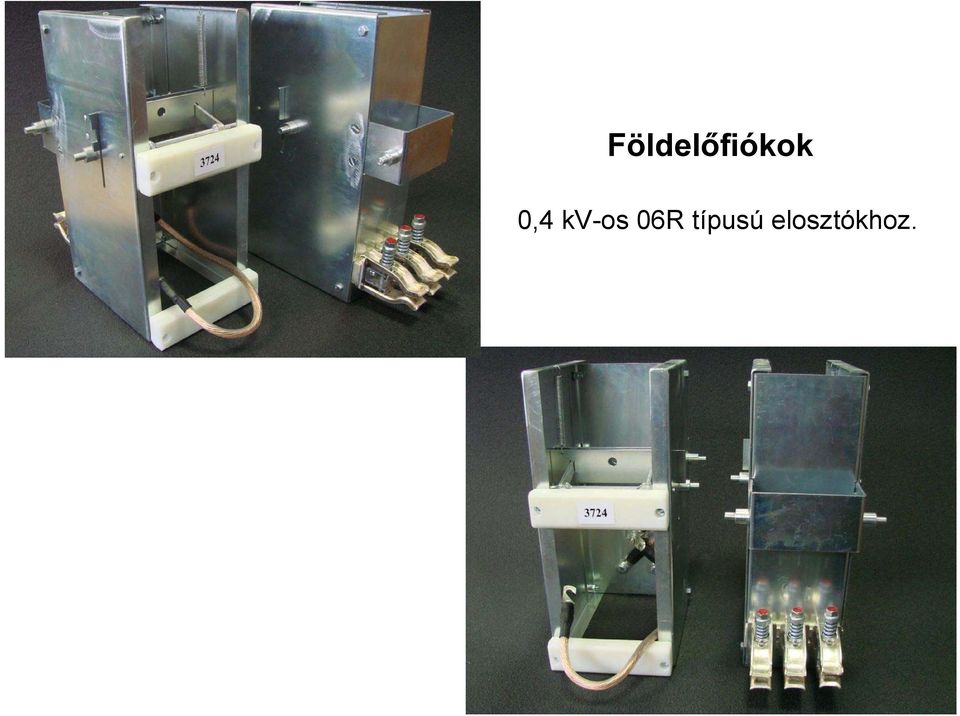

4 Földelőfiókok 0,4 kv-os 06R típusú elosztókhoz.

5 Szigetelt takarófiókok 0,4 kv-os 06R típusú elosztókhoz.

6 A kisfeszültségű feszültséghez közeli és feszültség alatti munkavégzés eszközei, egyéb közép- és nagyfeszültségű villamos munkavédelmi eszközök Feszültséghez közeli munkavégzés (MSZ 1585: pont) Minden olyan munka, amelynek során a munkát végző személy testrészeivel, szerszámmal vagy tárggyal a feszültség alatti munkavégzés övezetének érintése nélkül hatol be. Feszültség alatti munkavégzés (MSZ 1585: pont) Minden olyan munka, amelynek során a munkát végző személy testrészeivel, szerszámmal, szerkezettel, védő- vagy segédeszközzel szándékosan aktív részeket érint vagy a feszültség alatti munkavégzés övezetébe hatol. 1. Egyszerű feszültség alatti munkavégzés 2. FAM-tevékenység D L : A feszültség alatti munkavégzés övezetének külső határát meghatározó védőtávolság az MSZ 1585:2009 szerint D V : A közelítési övezet külső határát meghatározó védőtávolság az MSZ 1585:2009 szerint

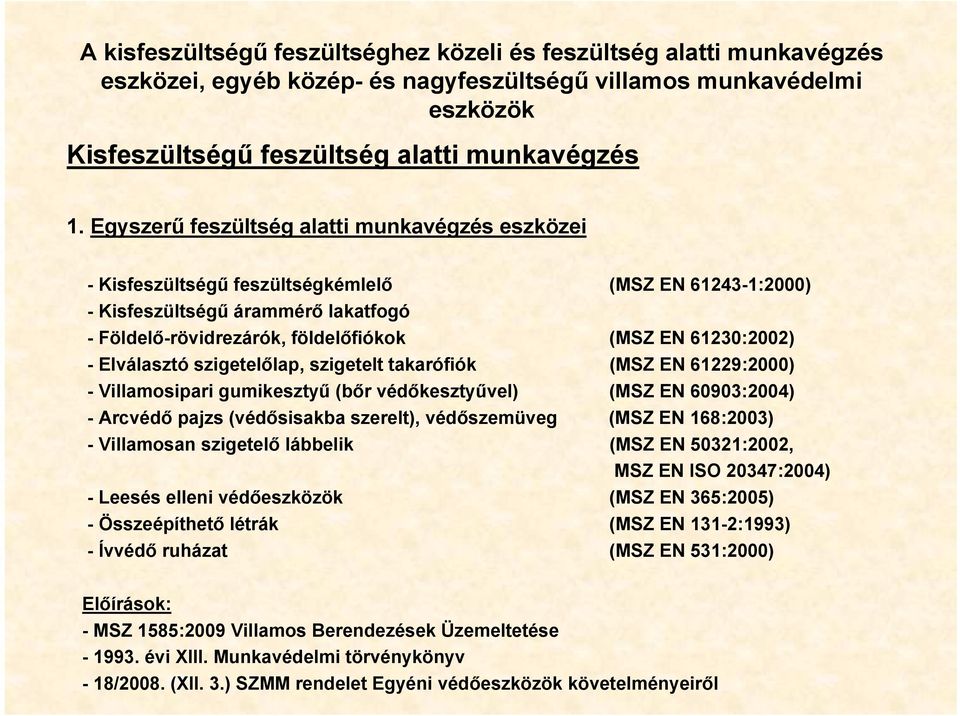

7 A kisfeszültségű feszültséghez közeli és feszültség alatti munkavégzés eszközei, egyéb közép- és nagyfeszültségű villamos munkavédelmi eszközök Kisfeszültségű feszültség alatti munkavégzés 1. Egyszerű feszültség alatti munkavégzés eszközei - Kisfeszültségű feszültségkémlelő (MSZ EN :2000) - Kisfeszültségű árammérő lakatfogó -Földelő-rövidrezárók, földelőfiókok (MSZ EN 61230:2002) - Elválasztó szigetelőlap, szigetelt takarófiók (MSZ EN 61229:2000) - Villamosipari gumikesztyű (bőr védőkesztyűvel) (MSZ EN 60903:2004) -Arcvédő pajzs (védősisakba szerelt), védőszemüveg (MSZ EN 168:2003) - Villamosan szigetelő lábbelik (MSZ EN 50321:2002, MSZ EN ISO 20347:2004) - Leesés elleni védőeszközök (MSZ EN 365:2005) - Összeépíthető létrák (MSZ EN 131-2:1993) - Ívvédő ruházat (MSZ EN 531:2000) Előírások: - MSZ 1585:2009 Villamos Berendezések Üzemeltetése évi XIII. Munkavédelmi törvénykönyv - 18/2008. (XII. 3.) SZMM rendelet Egyéni védőeszközök követelményeiről

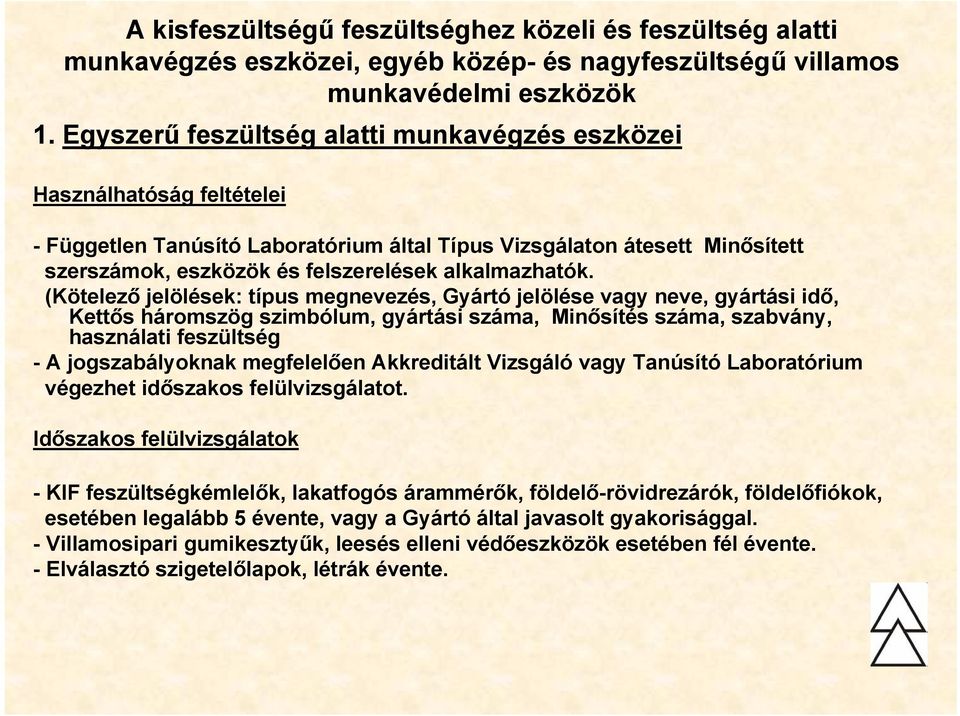

8 A kisfeszültségű feszültséghez közeli és feszültség alatti munkavégzés eszközei, egyéb közép- és nagyfeszültségű villamos munkavédelmi eszközök 1. Egyszerű feszültség alatti munkavégzés eszközei Használhatóság feltételei - Független Tanúsító Laboratórium által Típus Vizsgálaton átesett Minősített szerszámok, eszközök és felszerelések alkalmazhatók. (Kötelező jelölések: típus megnevezés, Gyártó jelölése vagy neve, gyártási idő, Kettős háromszög szimbólum, gyártási száma, Minősítés száma, szabvány, használati feszültség - A jogszabályoknak megfelelően Akkreditált Vizsgáló vagy Tanúsító Laboratórium végezhet időszakos felülvizsgálatot. Időszakos felülvizsgálatok - KIF feszültségkémlelők, lakatfogós árammérők, földelő-rövidrezárók, földelőfiókok, esetében legalább 5 évente, vagy a Gyártó által javasolt gyakorisággal. - Villamosipari gumikesztyűk, leesés elleni védőeszközök esetében fél évente. - Elválasztó szigetelőlapok, létrák évente.

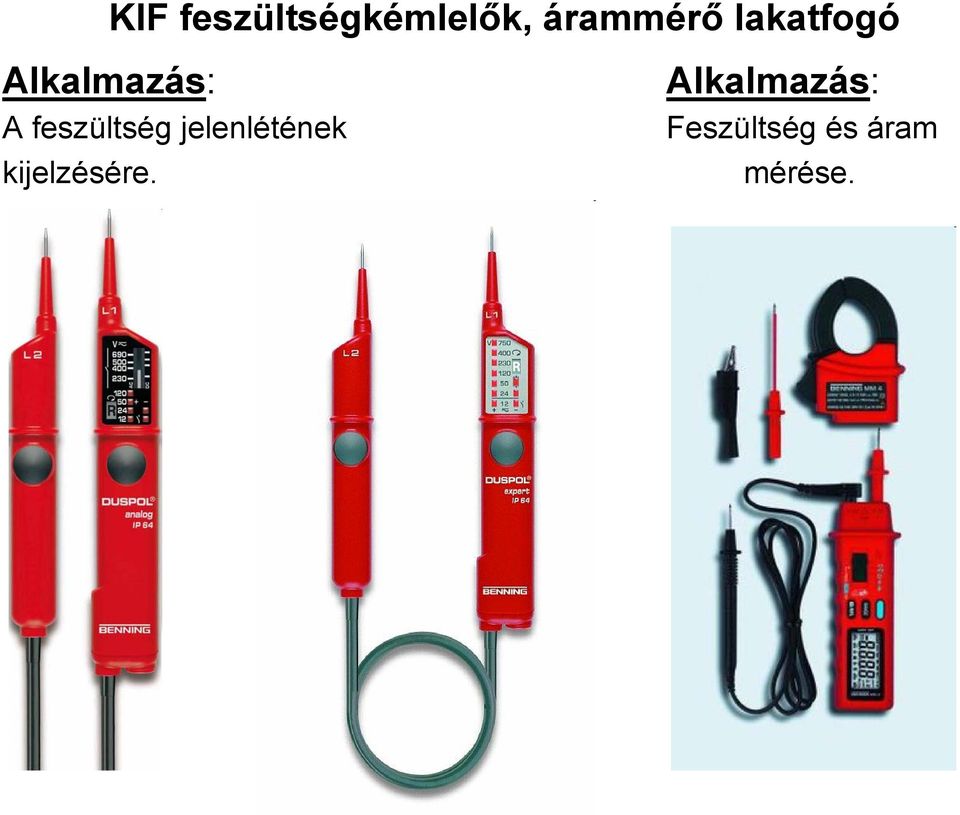

9 KIF feszültségkémlelők, árammérő lakatfogó Alkalmazás: Alkalmazás: A feszültség jelenlétének Feszültség és áram kijelzésére. mérése.

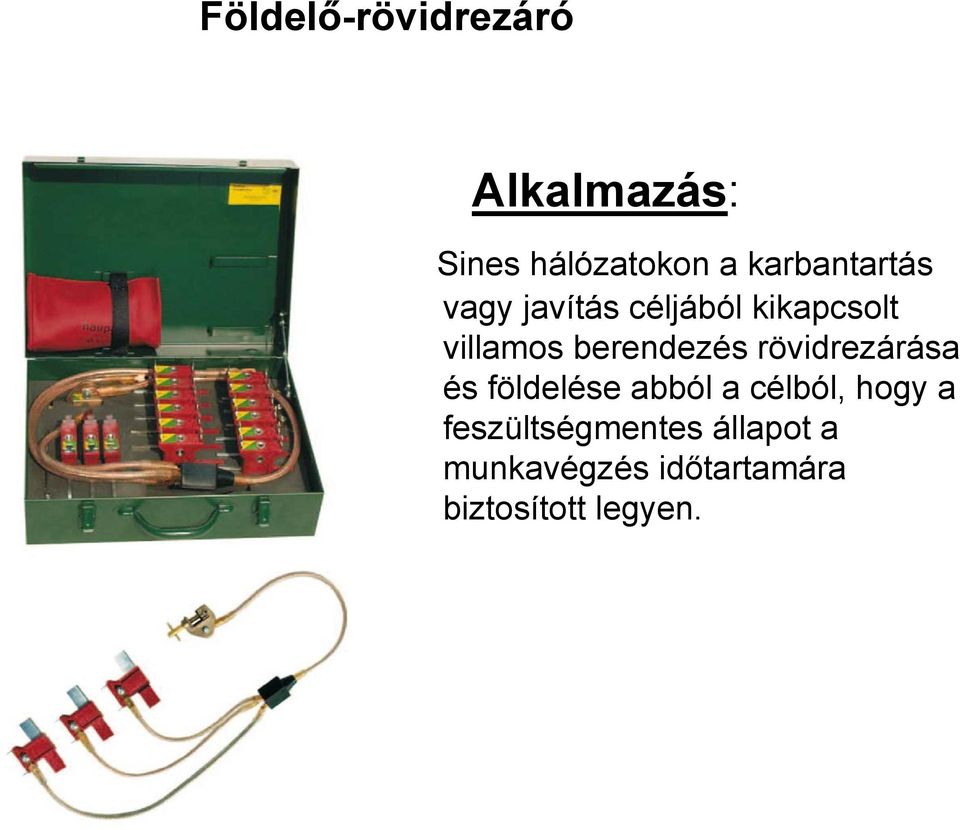

10 Földelő-rövidrezáró Alkalmazás: Sines hálózatokon a karbantartás vagy javítás céljából kikapcsolt villamos berendezés rövidrezárása és földelése abból a célból, hogy a feszültségmentes állapot a munkavégzés időtartamára biztosított legyen.

11 Villamosipari gumikesztyű (bőr védőkesztyűvel) Alkalmazás: A dolgozó kezének áramütés elleni elszigetelésére. Mechanikai védelmének biztosítására bőr védőkesztyűvel.

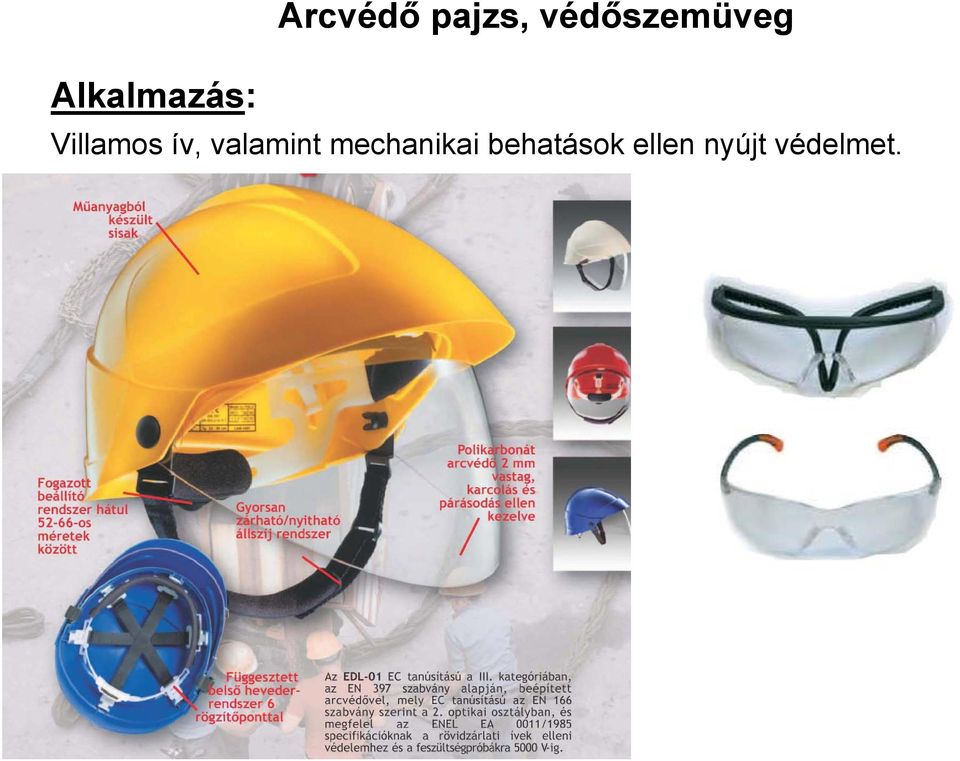

12 Alkalmazás: Arcvédő pajzs, védőszemüveg Villamos ív, valamint mechanikai behatások ellen nyújt védelmet.

13 1000 V-os szigetelt lábbelik A dolgozó lábon keresztüli áramütés, valamint a lépésfeszültség elleni védekezésére.

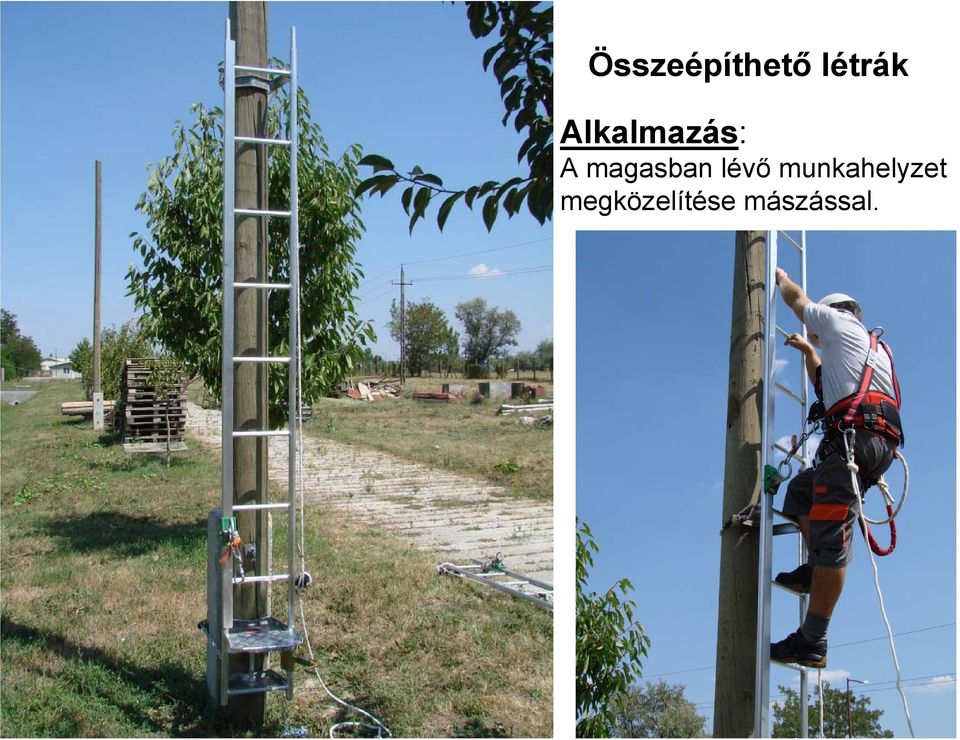

14 Összeépíthető létrák Alkalmazás: A magasban lévő munkahelyzet megközelítése mászással.

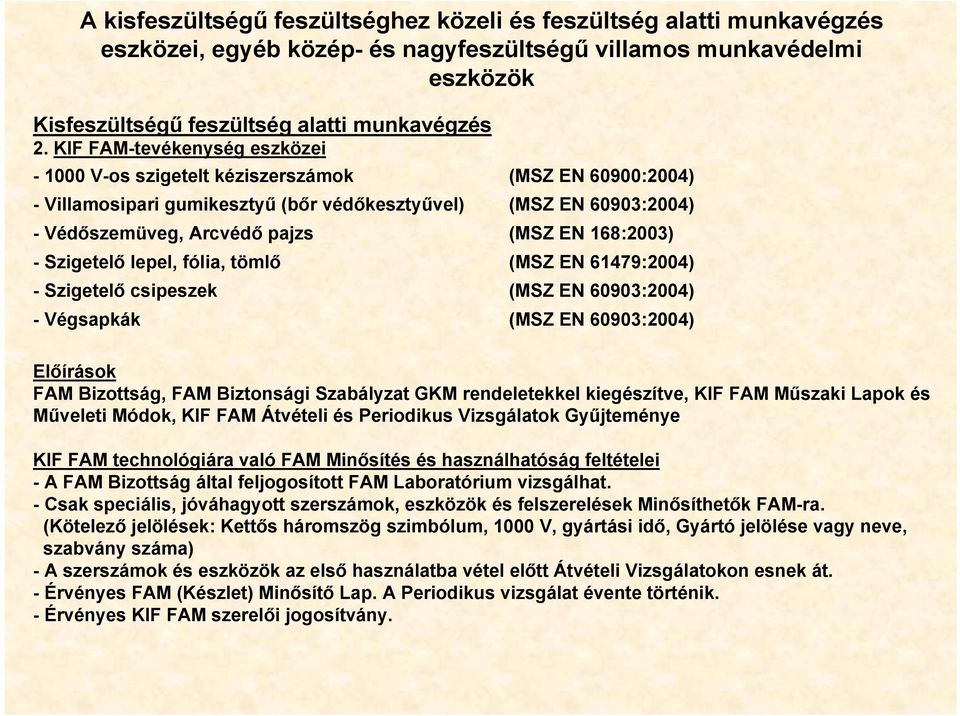

15 A kisfeszültségű feszültséghez közeli és feszültség alatti munkavégzés eszközei, egyéb közép- és nagyfeszültségű villamos munkavédelmi eszközök Kisfeszültségű feszültség alatti munkavégzés 2. KIF FAM-tevékenység eszközei V-os szigetelt kéziszerszámok (MSZ EN 60900:2004) - Villamosipari gumikesztyű (bőr védőkesztyűvel) (MSZ EN 60903:2004) -Védőszemüveg, Arcvédő pajzs (MSZ EN 168:2003) - Szigetelő lepel, fólia, tömlő (MSZ EN 61479:2004) - Szigetelő csipeszek (MSZ EN 60903:2004) - Végsapkák (MSZ EN 60903:2004) Előírások FAM Bizottság, FAM Biztonsági Szabályzat GKM rendeletekkel kiegészítve, KIF FAM Műszaki Lapok és Műveleti Módok, KIF FAM Átvételi és Periodikus Vizsgálatok Gyűjteménye KIF FAM technológiára való FAM Minősítés és használhatóság feltételei - A FAM Bizottság által feljogosított FAM Laboratórium vizsgálhat. - Csak speciális, jóváhagyott szerszámok, eszközök és felszerelések Minősíthetők FAM-ra. (Kötelező jelölések: Kettős háromszög szimbólum, 1000 V, gyártási idő, Gyártó jelölése vagy neve, szabvány száma) - A szerszámok és eszközök az első használatba vétel előtt Átvételi Vizsgálatokon esnek át. - Érvényes FAM (Készlet) Minősítő Lap. A Periodikus vizsgálat évente történik. - Érvényes KIF FAM szerelői jogosítvány.

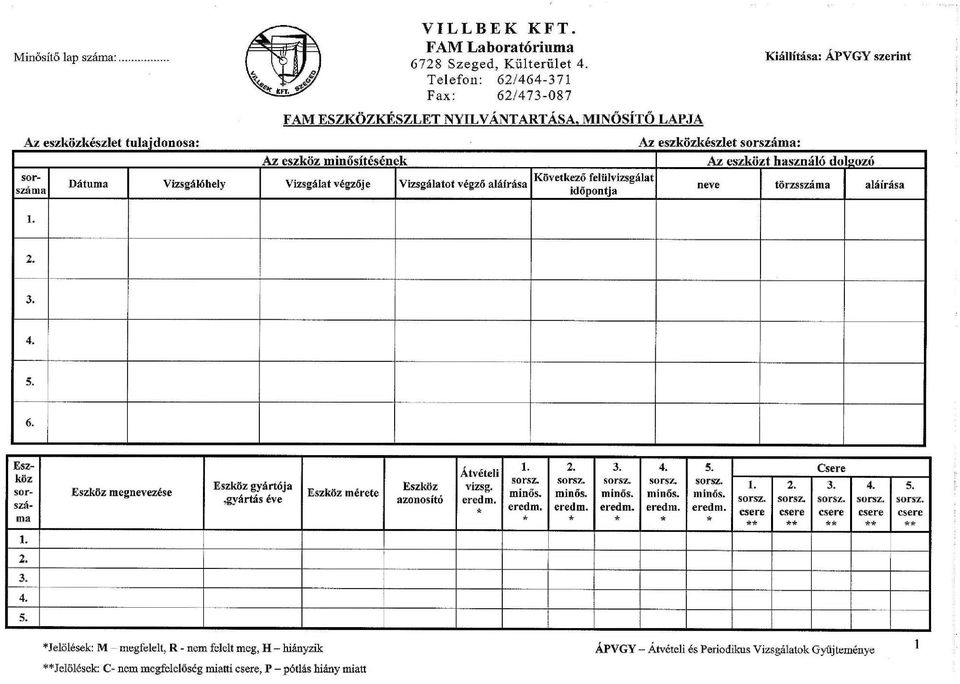

16

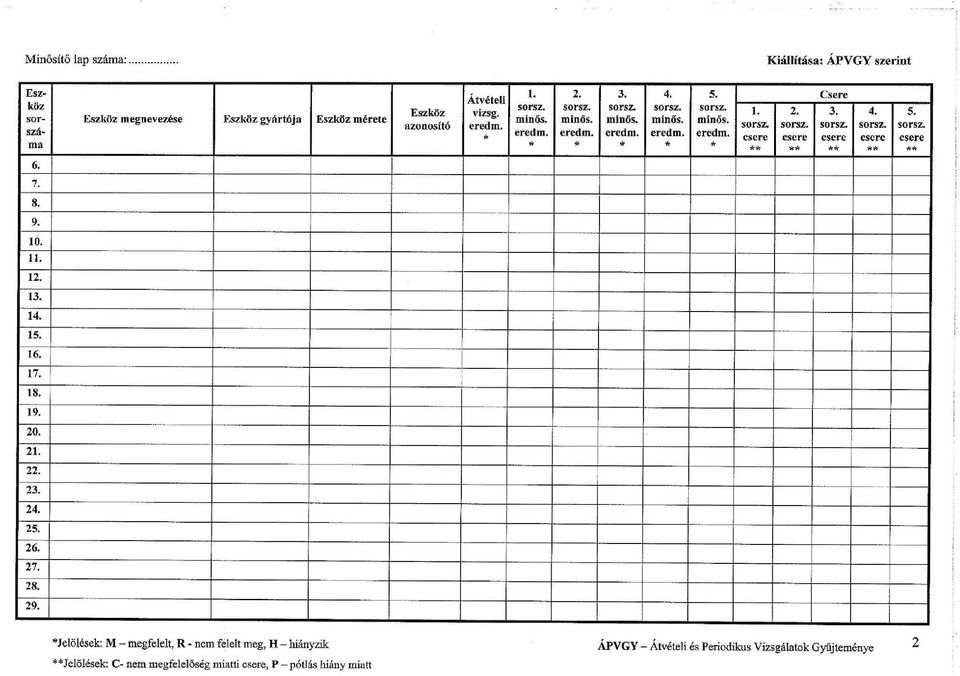

17

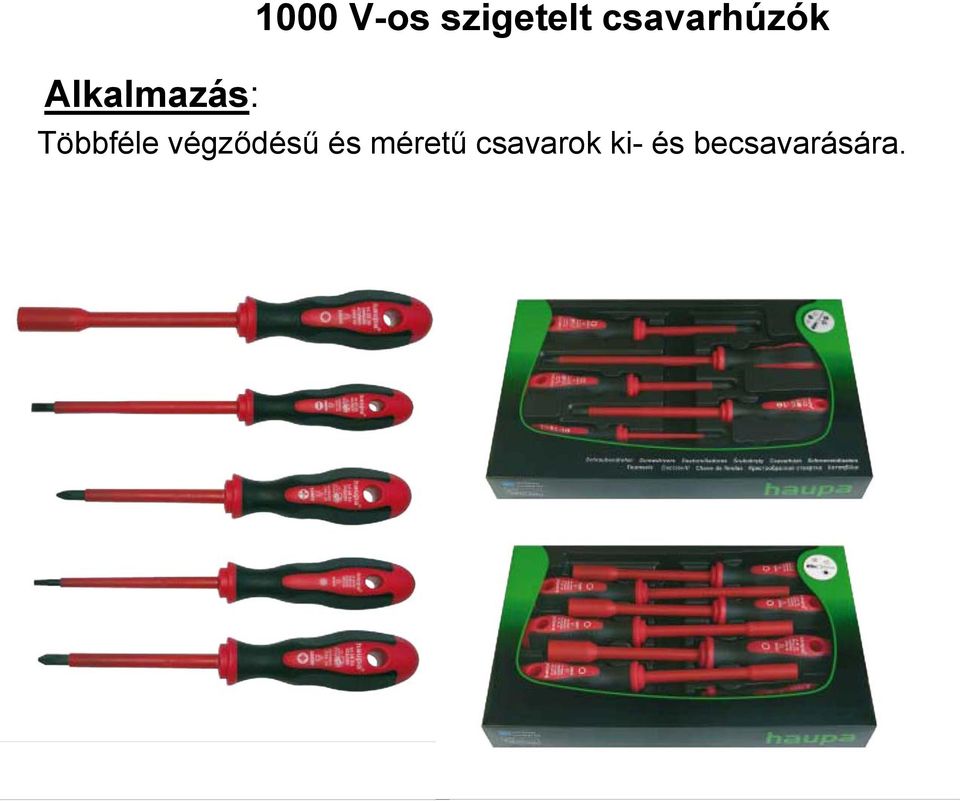

18 Alkalmazás: 1000 V-os szigetelt csavarhúzók Többféle végződésű és méretű csavarok ki- és becsavarására.

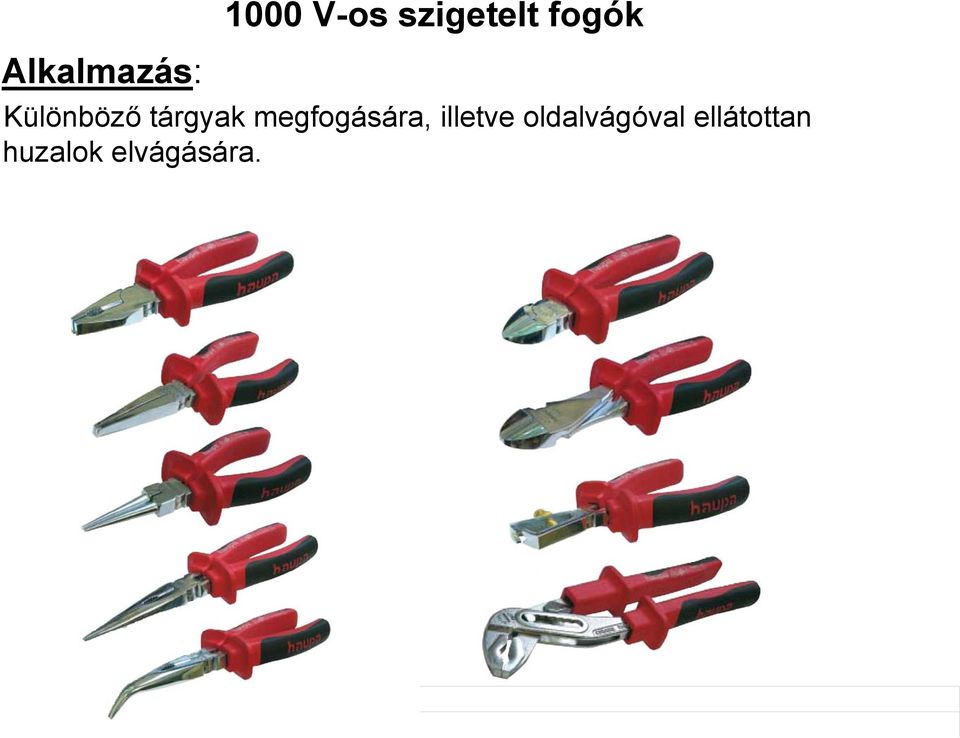

19 Alkalmazás: 1000 V-os szigetelt fogók Különböző tárgyak megfogására, illetve oldalvágóval ellátottan huzalok elvágására.

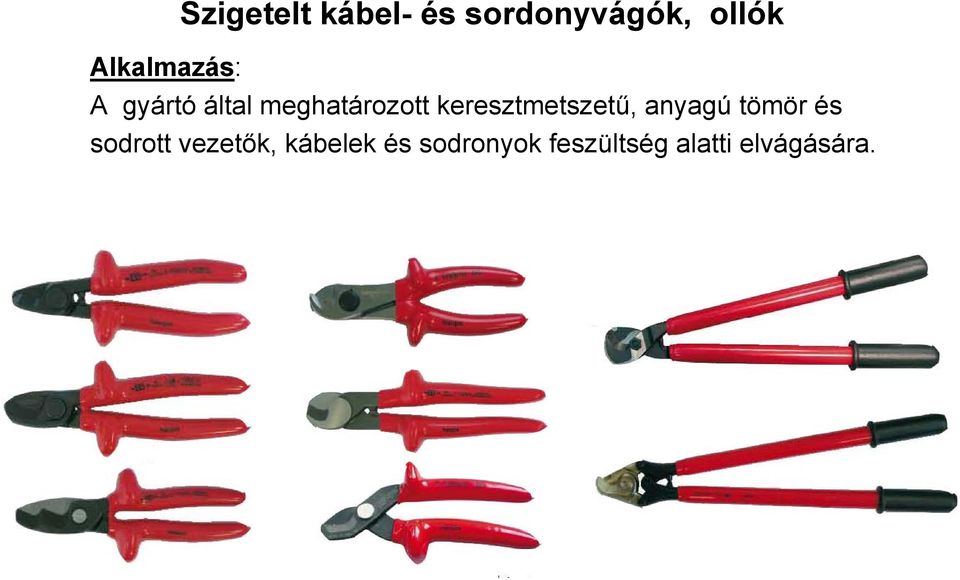

20 Szigetelt kábel- és sordonyvágók, ollók Alkalmazás: A gyártó által meghatározott keresztmetszetű, anyagú tömör és sodrott vezetők, kábelek és sodronyok feszültség alatti elvágására.

21 1000 V-os Szigetelt csupaszító kések Alkalmazás: A szigetelésnek a vezetőről való eltávolítására használható.

22 Alkalmazás: 1000 V-os szigetelt hajtó- és dugókulcsok Csavarok, anyák meghúzása és kilazítása.

23 Alkalmazás: Szigetelő leplek, fóliák, tömlők A feszültség alatt álló, feszültségmentes vagy földelt vezetők, fémrészek burkolással történő elszigetelésére használható.

24 Alkalmazás: Szigetelt csipeszek Kisméretű alkatrészek megfogására, kezelésére használható markoló szerszám.

25 Alkalmazás: Érvégsapkák Csupasz vezetővégek szigetelésére, burkolására alkalmasak.

26 A kisfeszültségű feszültséghez közeli és feszültség alatti munkavégzés eszközei, egyéb közép- és nagyfeszültségű villamos munkavédelmi eszközök Közép- és nagyfeszültségű feszültség alatti munkavégzés 3. Egyszerű feszültség alatti munkavégzés eszközei - Közép- és nagyfeszültségű szigetelt kezelőrudak (MSZ EN 60855:2000) - Földelő-rövidrezárók, földelőrudak, kisütő ostorok (MSZ EN 61230:2009) - Közép- és nagyfeszültségű feszültségkémlelő (MSZ EN :2005) - Középfeszültségű fázisegyeztetők (MSZ EN 61481:2001) - Középfeszültségű árammérő - Villamosipari gumikesztyű (bőr védőkesztyűvel) (MSZ EN 60903:2004) - Elválasztó szigetelőlap (MSZ EN 61229:2000) -Villamos szigetelő lábbelik (MSZ EN ISO 20347:2004) - Ívvédő ruházat (MSZ EN 531:2000) - Leesés elleni védőeszközök (MSZ EN 365:2005) - Összeépíthető létrák (MSZ EN 131-2:1993) - Szigetelt létrák (MSZ EN 61478:2005) Előírások: - MSZ 1585:2009 Villamos Berendezések Üzemeltetése évi XIII. Munkavédelmi törvénykönyv - 18/2008. (XII. 3.) SZMM rendelet Egyéni védőeszközök követelményeiről Időszakos felülvizsgálat - Szigetelt kezelőrudak, földelőrudak, feszültségkémlelők és fázisegyeztetők 2 évente - Villamosipari gumikesztyű fél évente - Elválasztó szigetelőlap, Villamos szigetelő lábbelik, létrák évente

27 KÖF és NAF szigetelt kezelőrudak Alkalmazás: KÖF és NAF hálózatokon és berendezéseken földelő rövidrezárók, feszültségkémlelők és tisztítóeszközök felhelyezésére. Anyaga: üvegszálas műgyanta. Névleges feszültség: kv-ig. Kivitel: teleszkópos és egyrészes kezelőrudak. Üzemi hossz: 1,5 7,5 m.

28 Földelő-rövidrezárók Alkalmazás: KÖF és NAF légvezetékes vagy sines hálózatokon a karbantartás vagy javítás céljából kikapcsolt villamos berendezés rövidrezárása és földelése abból a célból, hogy a feszültségmentes állapot a munkavégzés időtartamára biztosított legyen.

29 KÖF és NAF feszültségkémlelők és fázisazonosítók Alkalmazás: a készülékek alkalmasak kv-os névleges feszültségű villamos berendezéseken a feszültség jelenlétének jelzésére, ill. három fázisú rendszerek összekapcsolását megelőző fázisazonosítására. VKP-10 VKP-35 VKP-120 VKP-A-35 VKP-RFA-638 VKP-AF-638 VKP-FF-35 VKP-36M

30 KÖF Árammérő Alkalmazás: KÖF légvezetékes vagy sines hálózatokon a villamos berendezés terhelésének ellenörzése.

31 Elválasztó szigetelőlapok Alkalmazás: KÖF beltéri alállomásokban a szakaszoló cellák feszültség alatti részeinek elhatárolására.

32 Alkalmazás: Gumikalucsni A dolgozó lábon keresztüli áramütés, valamint a lépésfeszültség elleni védekezésére.

33 Leesés elleni védőeszközök Alkalmazás: A magasban végzett munkák során a leesés megakadályozására.

34 Alkalmazás: Szigetelt létrák A magasban lévő munkahelyzet megközelítése mászással.

35 Köszönöm a figyelmet!
