1 A vasbetonszerkezetes lakóépületek geodéziai munkái SZAKDOLGOZAT SOMLÓ CSABA

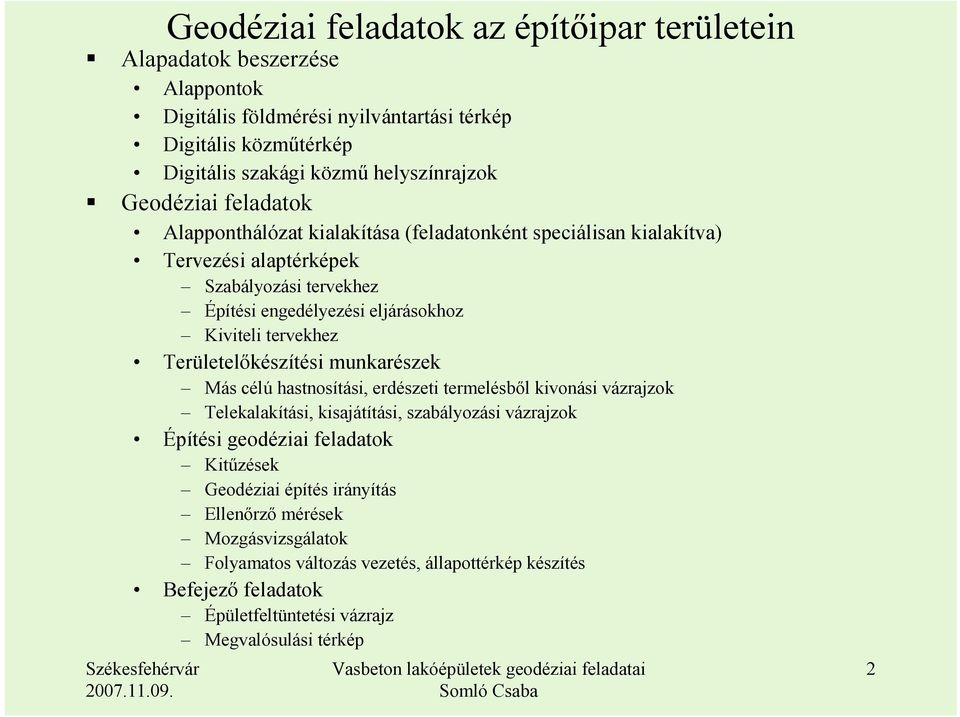

2 Geodéziai feladatok az építıipar területein Alapadatok beszerzése Alappontok Digitális földmérési nyilvántartási térkép Digitális közmőtérkép Digitális szakági közmő helyszínrajzok Geodéziai feladatok Alapponthálózat kialakítása (feladatonként speciálisan kialakítva) Tervezési alaptérképek Szabályozási tervekhez Építési engedélyezési eljárásokhoz Kiviteli tervekhez Területelıkészítési munkarészek Más célú hastnosítási, erdészeti termelésbıl kivonási vázrajzok Telekalakítási, kisajátítási, szabályozási vázrajzok Építési geodéziai feladatok Kitőzések Geodéziai építés irányítás Ellenırzı mérések Mozgásvizsgálatok Folyamatos változás vezetés, állapottérkép készítés Befejezı feladatok Épületfeltüntetési vázrajz Megvalósulási térkép 2

3 A vázas építési rendszer jellemzıi A térkihasználás kedvezıbb Kis keresztmetszető pillérek Alaprajzi forma, tömegeloszlás, szintszám szabadon megválasztható Nagy szilárdsága ellenére könnyebb a tégla épületnél A szintek utólag is tetszés szerint átalakíthatók Acél igényes szerkezet 3

4 A váz szerkezete és készítési módja Szerkezeti rendszer elrendezése: Pillérek + kiváltók + födémek ( csarnok szerketek ) Pillérek + merev lemezfödémek ( lakó, iroda épületek ) Elkészítése: Teljes helyszíni készítéssel, teljesen monolit módon ( lakó, iroda épületek ) Részleges elıre gyártással, lényegében monolit szerk. Teljesen elıre gyártva ( csarnokok, bevásárló központok ) 4

5 A monolit vasbetonváz elemei Pillérek Pont jellegő Lemez jellegő Doboz jellegő Födémek Kiváltó gerendás födémek 5

6 A monolit vasbetonváz elemei Födémek Kiváltó nélküli (alul- felül sík) merevfödémek Merevítık 6

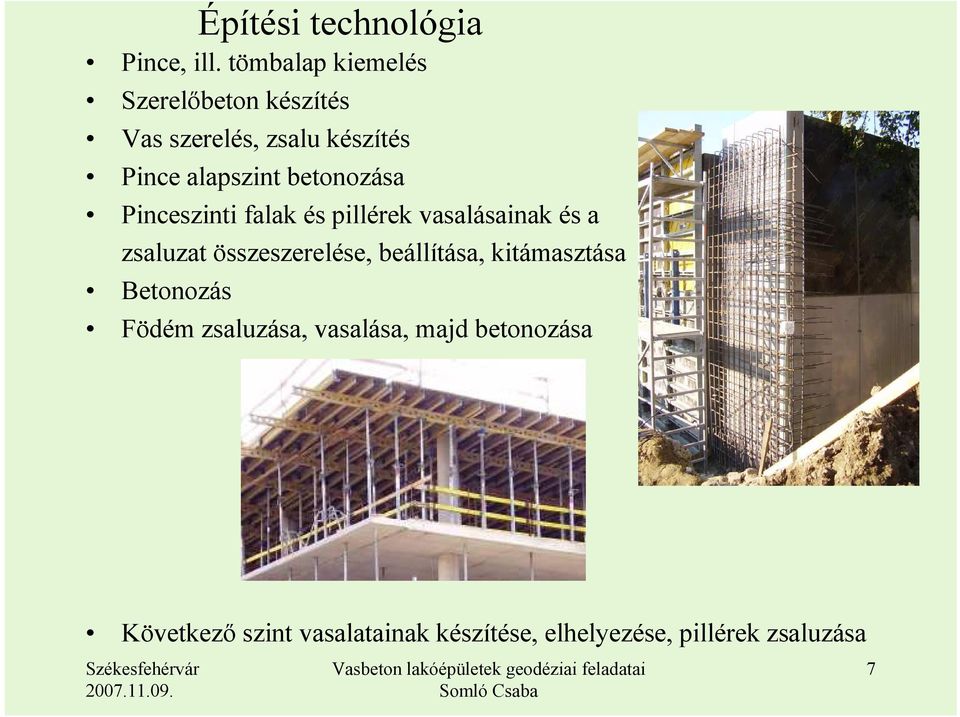

7 Építési technológia Pince, ill. tömbalap kiemelés Szerelıbeton készítés Vas szerelés, zsalu készítés Pince alapszint betonozása Pinceszinti falak és pillérek vasalásainak és a zsaluzat összeszerelése, beállítása, kitámasztása Betonozás Födém zsaluzása, vasalása, majd betonozása Következı szint vasalatainak készítése, elhelyezése, pillérek zsaluzása 7

8 Egyéb szerkezetépítési folyamatok Tetın a zsaluk beépítésre várnak Födém még zsaluval alátámasztva többi részen csak födémtámaszok Ritka födémtámaszok Kizsaluzott szint, falakat építik Közbensı téglafalak készen mellvéd készül Falak, mellvédek készek Szerkezet készen 8

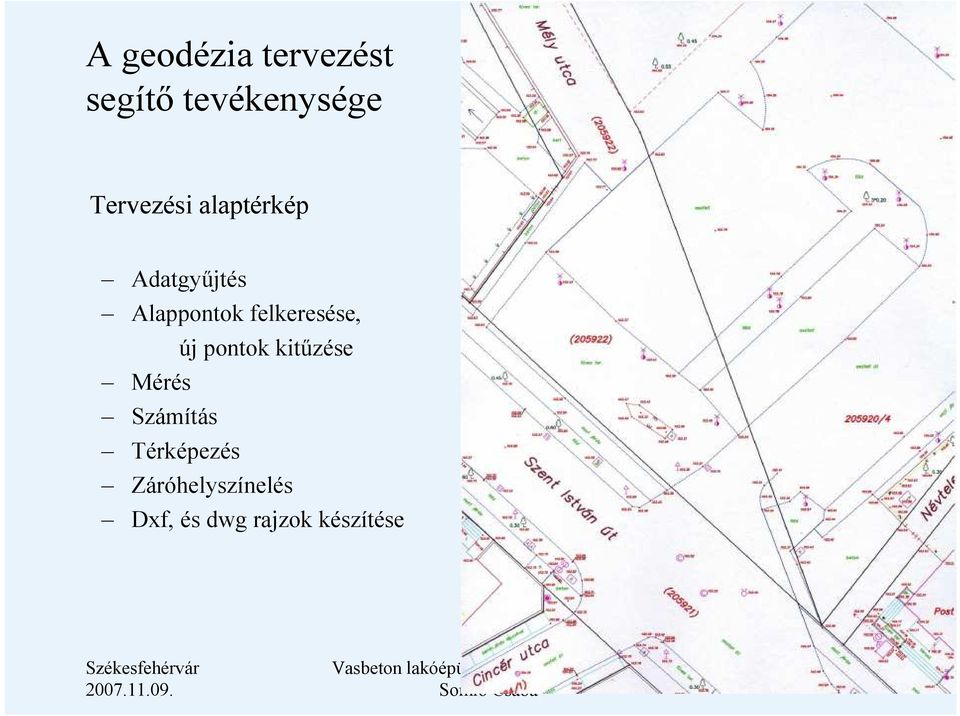

9 A geodézia tervezést segítı tevékenysége Tervezési alaptérkép Adatgyőjtés Alappontok felkeresése, új pontok kitőzése Mérés Számítás Térképezés Záróhelyszínelés Dxf, és dwg rajzok készítése 9

10 A geodézia tervezést segítı tevékenysége 10

11 Alappont hálózat épület kitőzésekhez Milyen pontos hálózatot készítsünk? Az építést jellemzı középhiba számítása: µ H = µ 2 gyártás + µ2 szerelés + µ2 kitőzés + µ2 hálózat Az elvárt pontosságot az alábbiak határozzák meg: Építési eltérések (tőrések), és ezekbıl levezetett középhibák Kitőzési eltérés, melyet az építési tőrésekbıl vezetünk le. Építési eltérések Teljes építési eltérés (tőrés) MSZ 7658 / 2 szerint 28 m-es szabványhosszra alapeltérésbıl és az építményre jellemzı pontossági osztály (a-k) szorzatából T a = 23,5 * (L+1790) / (L+42000) T = T a * p Gyártási eltérés (tőrés) Szerelési eltérés Kitőzési eltérés 11

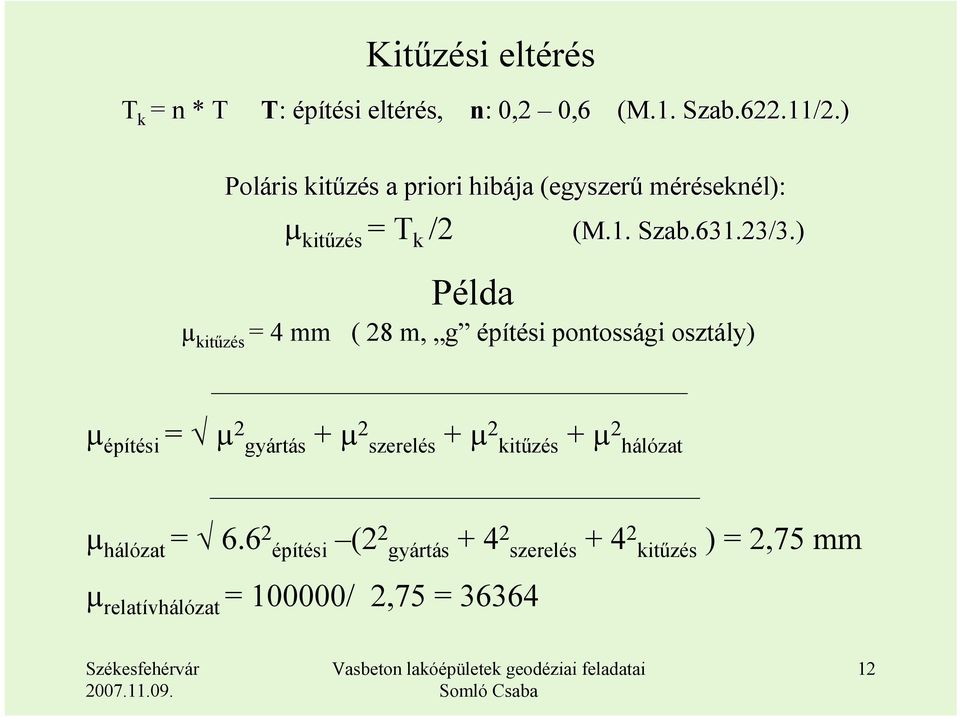

12 Kitőzési eltérés T k = n * T T: építési eltérés, n: : 0,2 0,6 (M.1. Szab /2.) Poláris kitőzés s a priori hibája (egyszerő méréseknél): µ kitőzés = T k /2 (M.1. Szab /3.) Példa µ kitőzés = 4 mm ( 28 m, g építési pontossági osztály) µ építési = µ 2 gyártás + µ 2 szerelés + µ 2 kitőzés + µ 2 hálózat µ hálózat = építési (2 2 gyártás szerelés kitőzés ) = 2,75 mm µ relatívhálózat = / 2,75 =

13 13

14 Összes pont száma : 14 A hálózat jellemzı adatai ========================= Hibahatár nincs megadva Önálló hálózat kiegyenlítése Adott pontok száma : 0 Új pontok száma : 14 Mért irányok száma : 48 Mért távolságok száma : 48 Fölös mérések száma : 57 Számításból kihagyott mérési eredmények száma : 0 Iránymérés kiegyenlítés elıtti középhibája = 3" Távmérés kiegyenlítés elıtti középhibája = 2 mm + 2 mm/km Súlyegység középhibája kiegyenlítés elött = 3 Iránymérés súlya távolsággal arányos Távmérés súlya távolságtól független Átlagos távolság = 80 m Javítások súlyozott négyzetösszege = Pótnormálegyenletbıl = Súlyegység középhibája kiegyenlítés után = 2.68 Relatív középhiba = 1/77074 Maximális javítások kimutatása Álláspont Ir. pont Jav. Hibahat Iránymérés : " ( ) Távmérés : mm ( ) 14

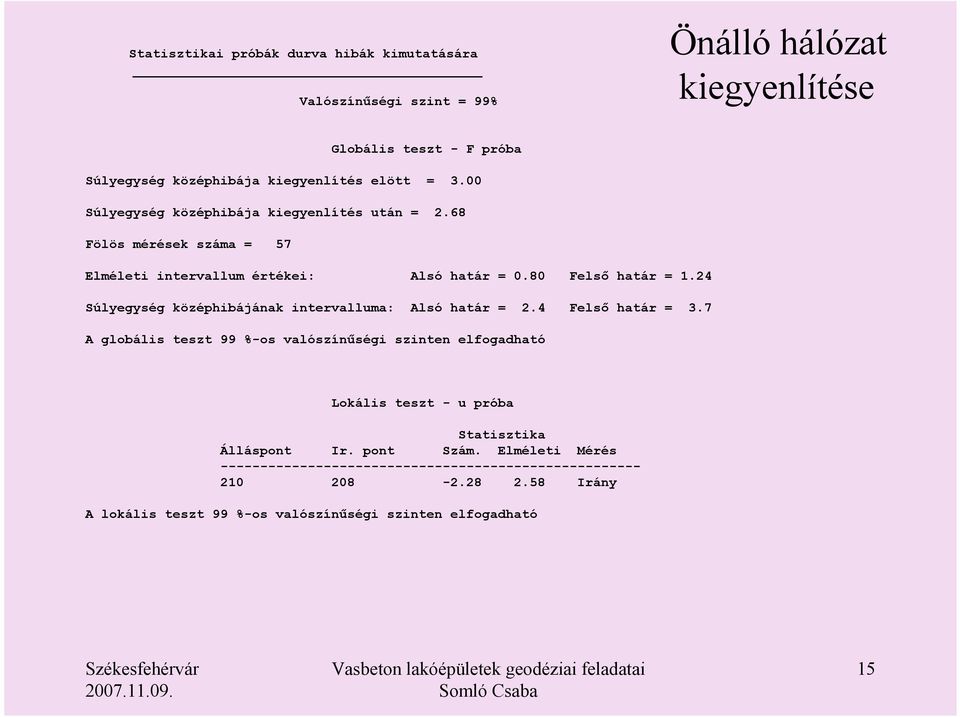

15 Statisztikai próbák durva hibák kimutatására Valószínőségi szint = 99% Önálló hálózat kiegyenlítése Globális teszt - F próba Súlyegység középhibája kiegyenlítés elött = 3.00 Súlyegység középhibája kiegyenlítés után = 2.68 Fölös mérések száma = 57 Elméleti intervallum értékei: Alsó határ = 0.80 Felsı határ = 1.24 Súlyegység középhibájának intervalluma: Alsó határ = 2.4 Felsı határ = 3.7 A globális teszt 99 %-os valószínőségi szinten elfogadható Lokális teszt - u próba Statisztika Álláspont Ir. pont Szám. Elméleti Mérés Irány A lokális teszt 99 %-os valószínőségi szinten elfogadható 15

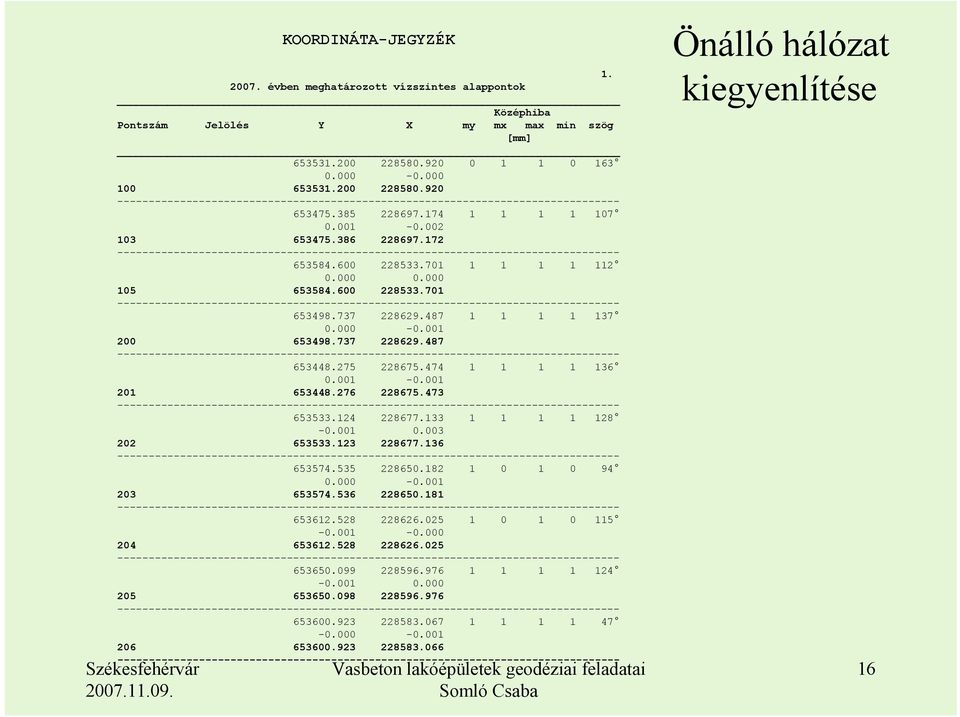

16 KOORDINÁTA-JEGYZÉK évben meghatározott vízszintes alappontok Középhiba Pontszám Jelölés Y X my mx max min szög [mm] Önálló hálózat kiegyenlítése 16

17 MÉRÉSI JEGYZİKÖNYV 1. Álláspont száma : 100 Jele : Távolság Jav. Hhat. mu Stat. f Ir.pont Irányérték Irányszög Táj.szög Mért Irány [mp] Jelölés Szám. Távolság [mm] zk = Önálló hálózat kiegyenlítése Álláspont száma : 103 Jele : Távolság Jav. Hhat. mu Stat. f Ir.pont Irányérték Irányszög Táj.szög Mért Irány [mp] Jelölés Szám. Távolság [mm] zk =

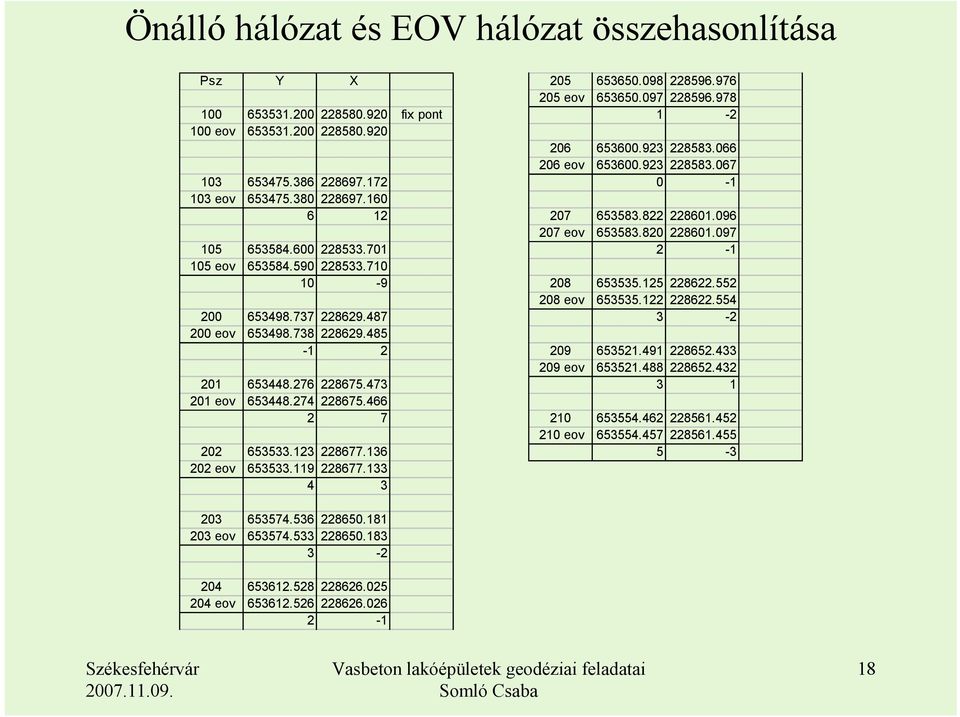

18 Önálló hálózat és EOV hálózat összehasonlítása Psz Y X fix pont 100 eov eov eov eov eov eov eov eov eov eov eov eov eov eov

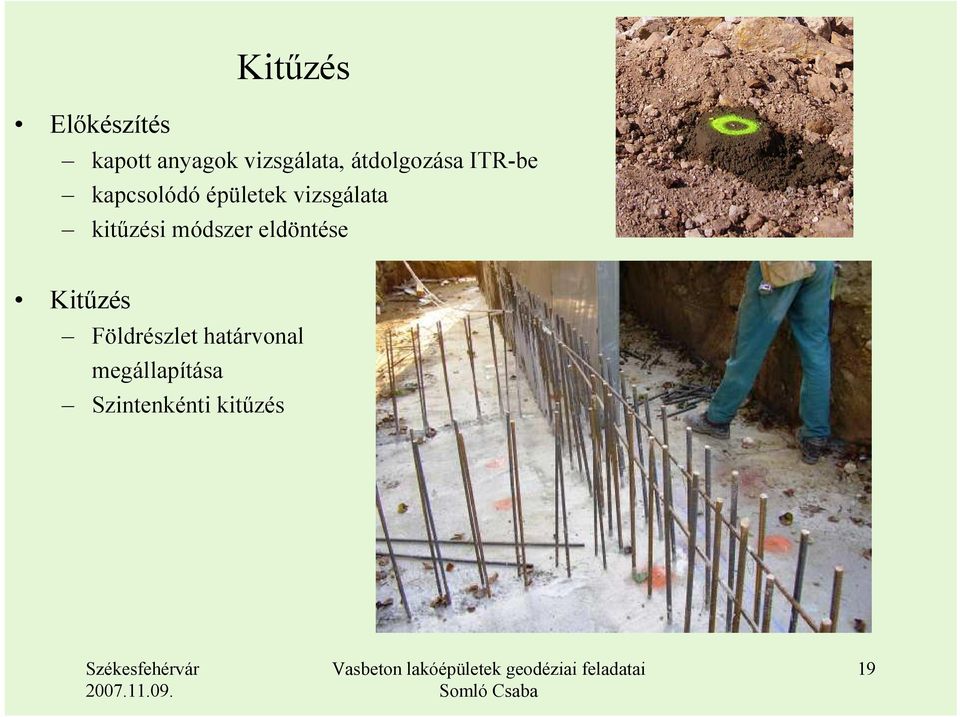

19 Elıkészítés Kitőzés kapott anyagok vizsgálata, átdolgozása ITR-be kapcsolódó épületek vizsgálata kitőzési módszer eldöntése Kitőzés Földrészlet határvonal megállapítása Szintenkénti kitőzés 19

20 Kitőzési vázlat Kitőzés 20

21 Kivitelezést ellenırzı és irányító mérések 21

22 Pillér vizsgálat 22

23 Befejezı munkák Megvalósulási térkép Épületfeltüntetési vázrajz 23
