KÖRÜREGES SÍK FÖDÉMPANELEK

Átírás

1 KÖRÜREGES SÍK FÖDÉMPANELEK tervezési és alkalmazási segédlet Idõjárástól független, gyors kivitelezés. Azonnal terhelhetõ. Alátámasztást nem igényel. Nagy teherbírás. Akár 18 m fesztáv. Méretrevágás. Alul-felül sík födém, ezért vakolatot nem igényel. Családi- és társasházak, több lakásos épületek és ipari csarnokok közbensõ és zárófödémeként ajánljuk.

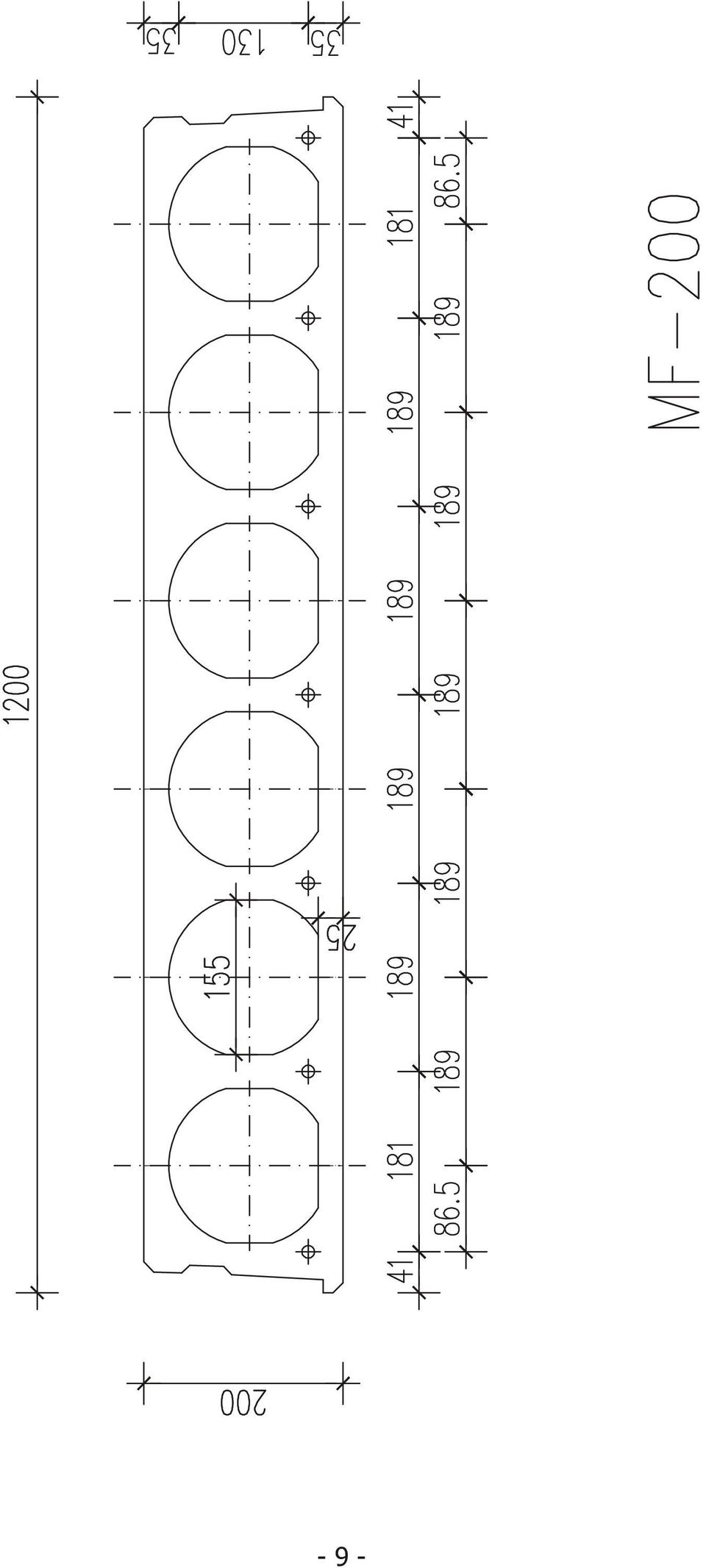

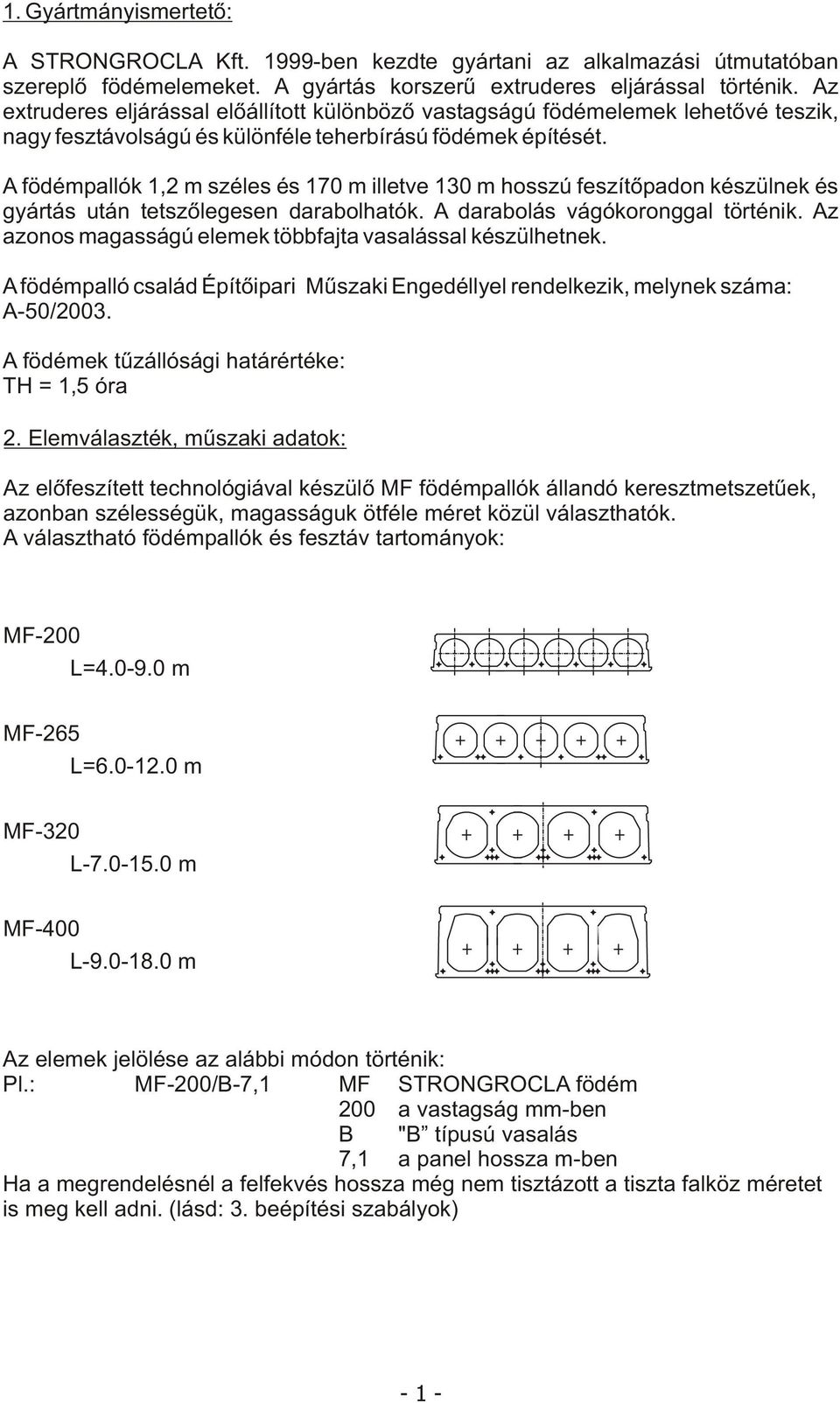

2 1. Gyártmányismertetõ: A STRONGROCLA Kft ben kezdte gyártani az alkalmazási útmutatóban szereplõ födémelemeket. A gyártás korszerû extruderes eljárással történik. Az extruderes eljárással elõállított különbözõ vastagságú födémelemek lehetõvé teszik, nagy fesztávolságú és különféle teherbírású födémek építését. A födémpallók 1,2 m széles és 170 m illetve 130 m hosszú feszítõpadon készülnek és gyártás után tetszõlegesen darabolhatók. A darabolás vágókoronggal történik. Az azonos magasságú elemek többfajta vasalással készülhetnek. A födémpalló család Építõipari Mûszaki Engedéllyel rendelkezik, melynek száma: A-50/2003. A födémek tûzállósági határértéke: TH = 1,5 óra 2. Elemválaszték, mûsza ki adatok: Az elõfeszített technológiával készülõ M F födémpallók állan dó keresztmetszetûe k, azonba n szélesség ük, magasságuk ötfél e méret közü l választhatók. A választha tó födémpallók és fesztáv tartományok: MF-200 L = m MF-265 L= m MF m L-7. MF-400 L m Az eleme k jelö lése az alább i módon történik: Pl.: MF-2 00/B- 7,1 MF STRONGROCLA födém 200 a vastag ság mm-ben B " B típu sú vasalás 7, 1 a panel hossz a m-ben H a a megrendelésné l a felfekvés hossza még ne m tisztázott a tiszta falköz mérete t is me g kell adni. (lá sd: 3. beépíté si szabályok) - 1 -

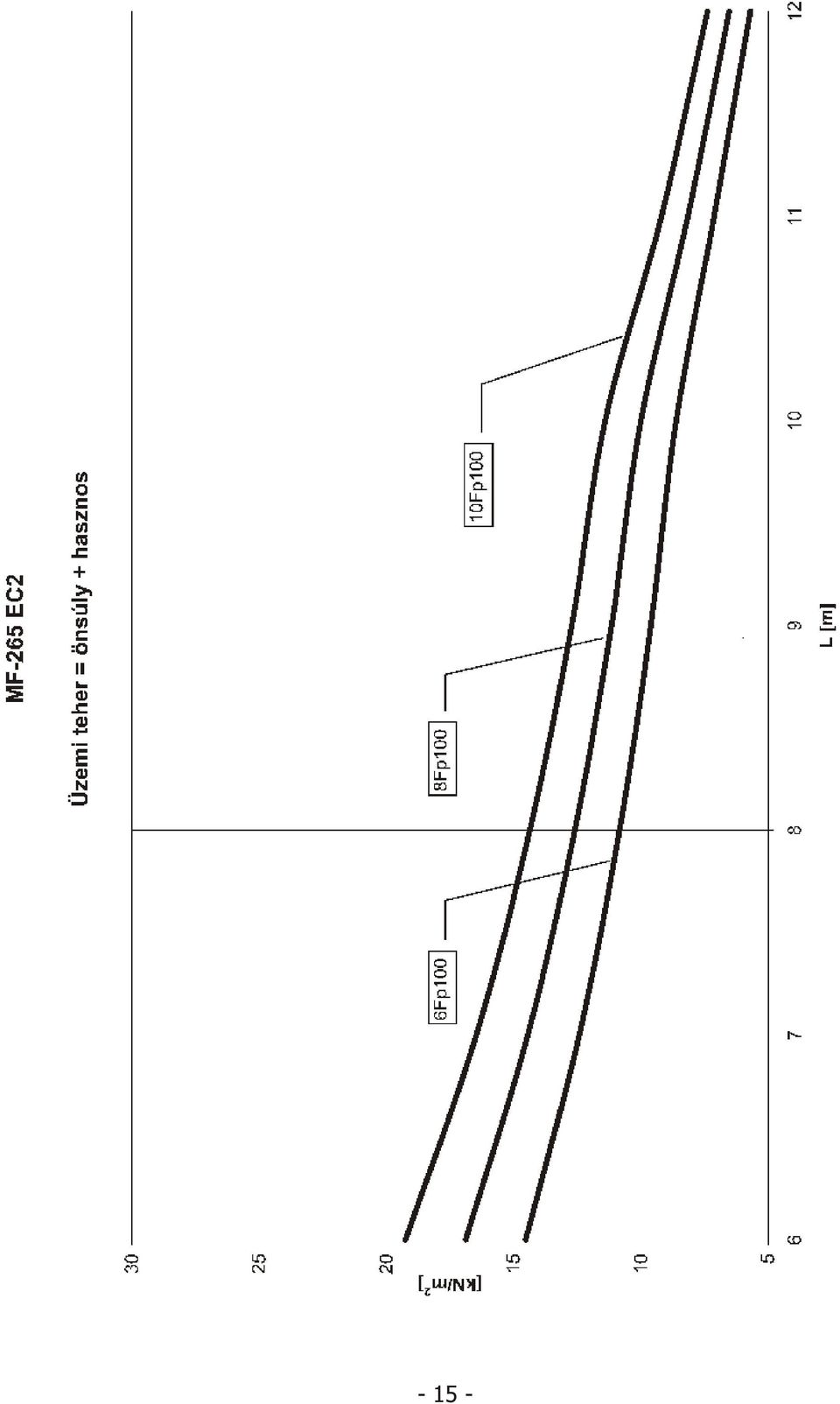

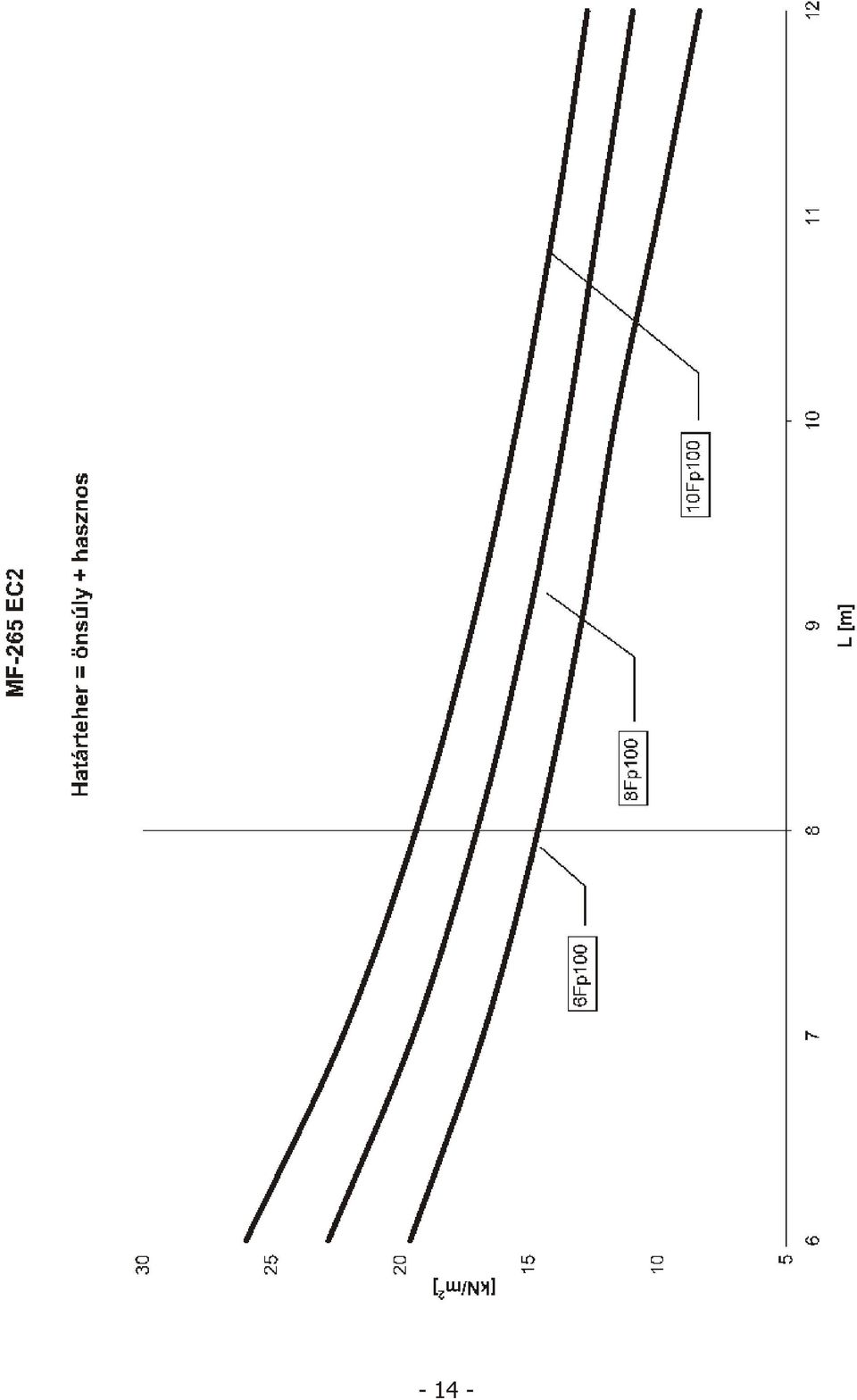

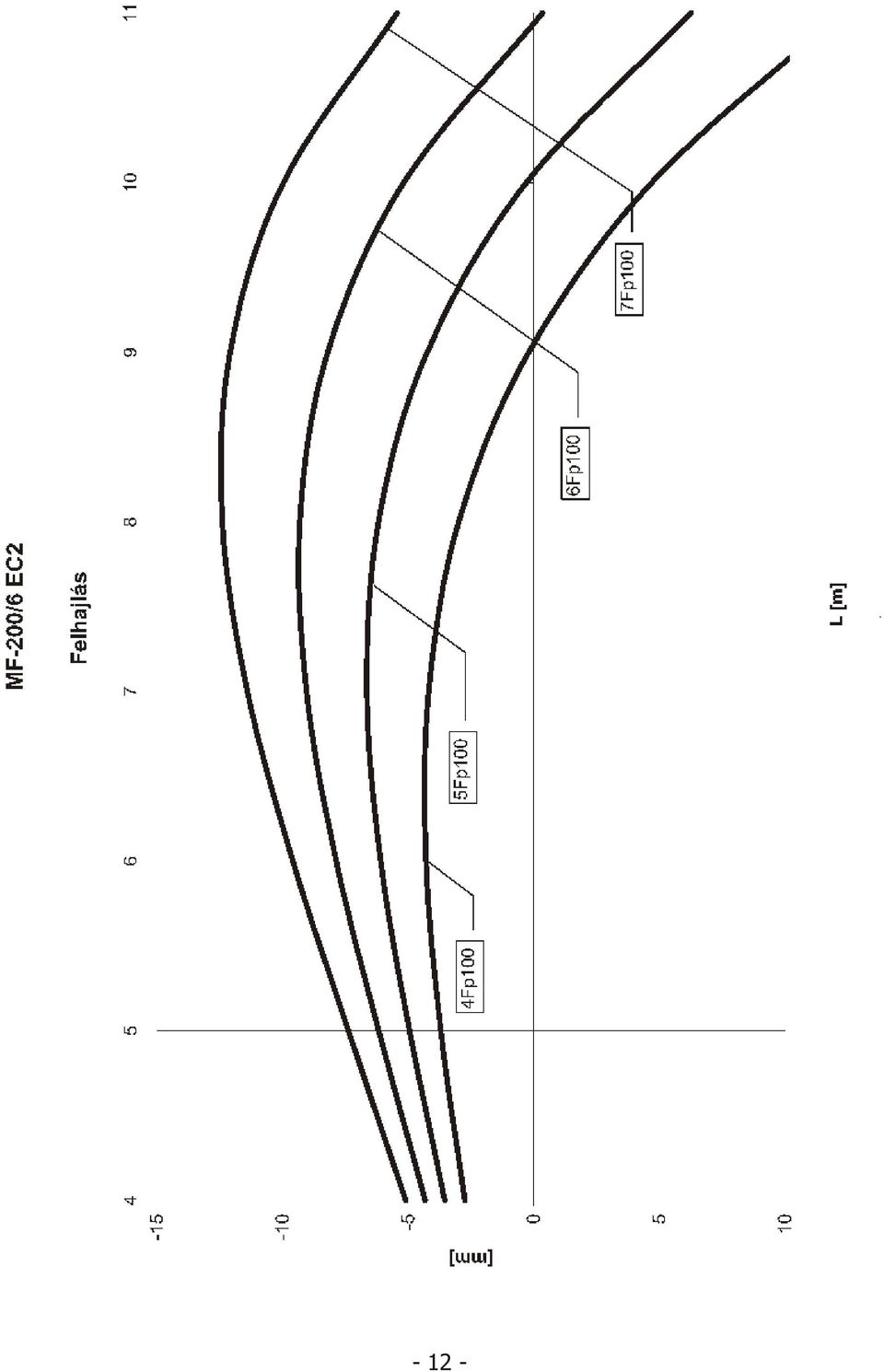

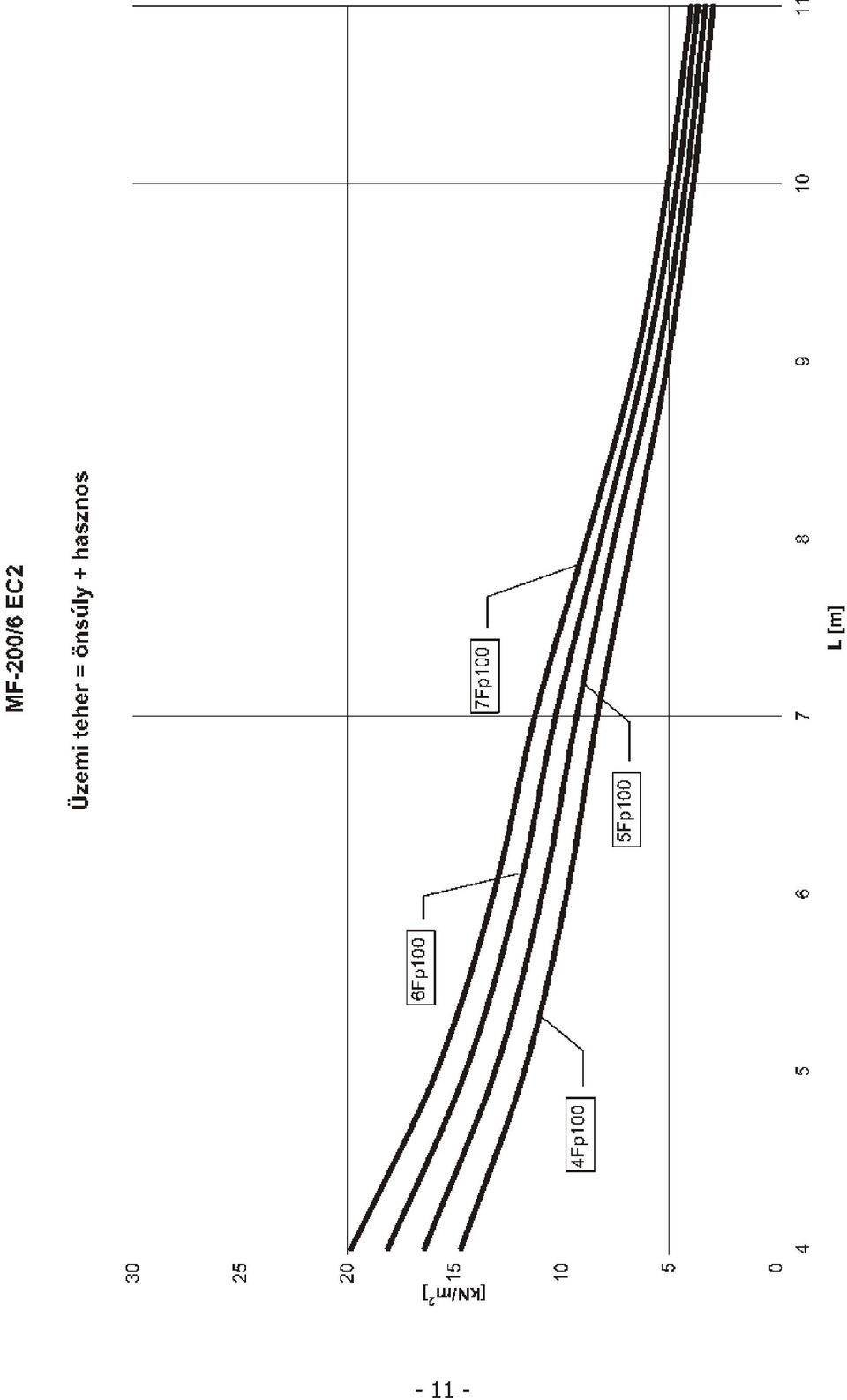

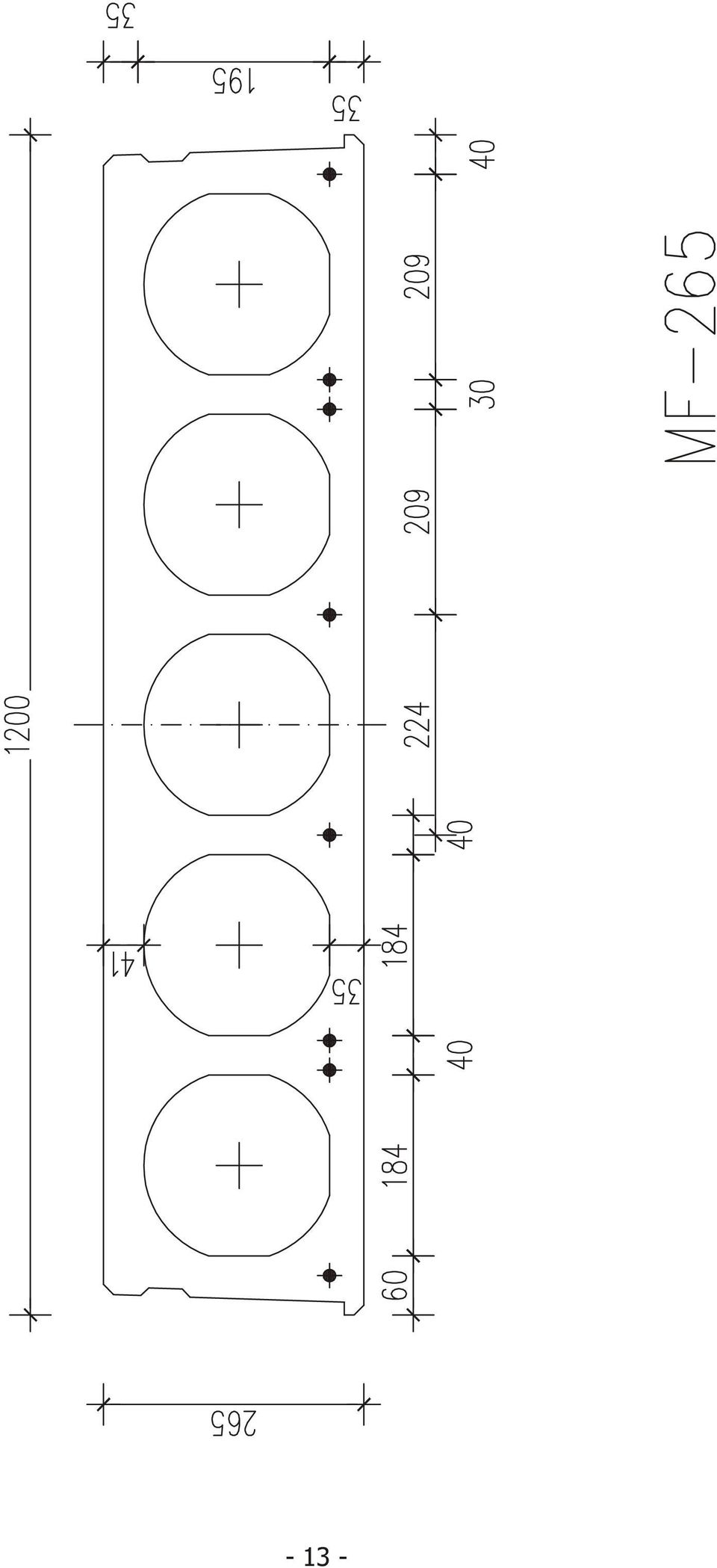

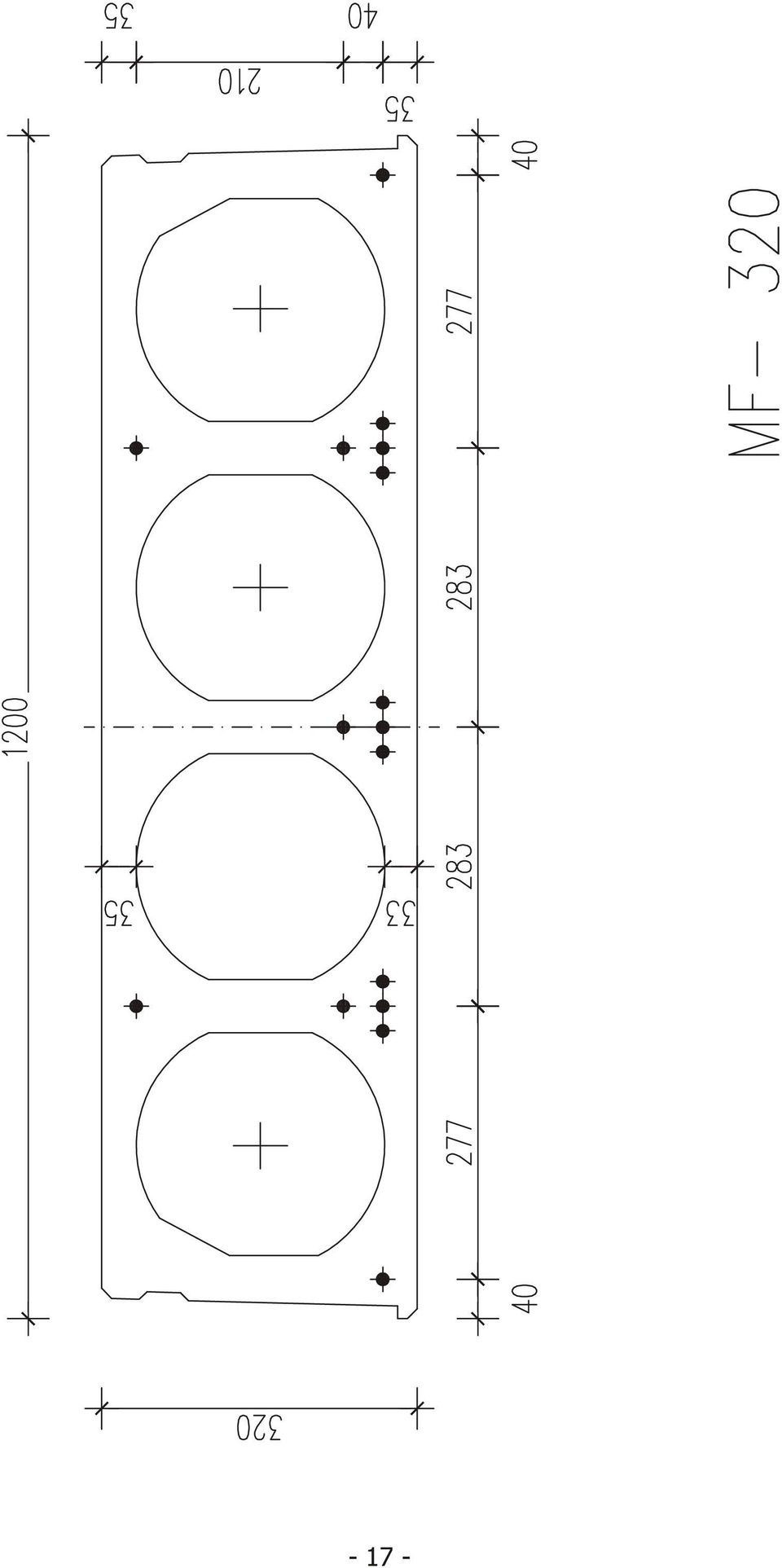

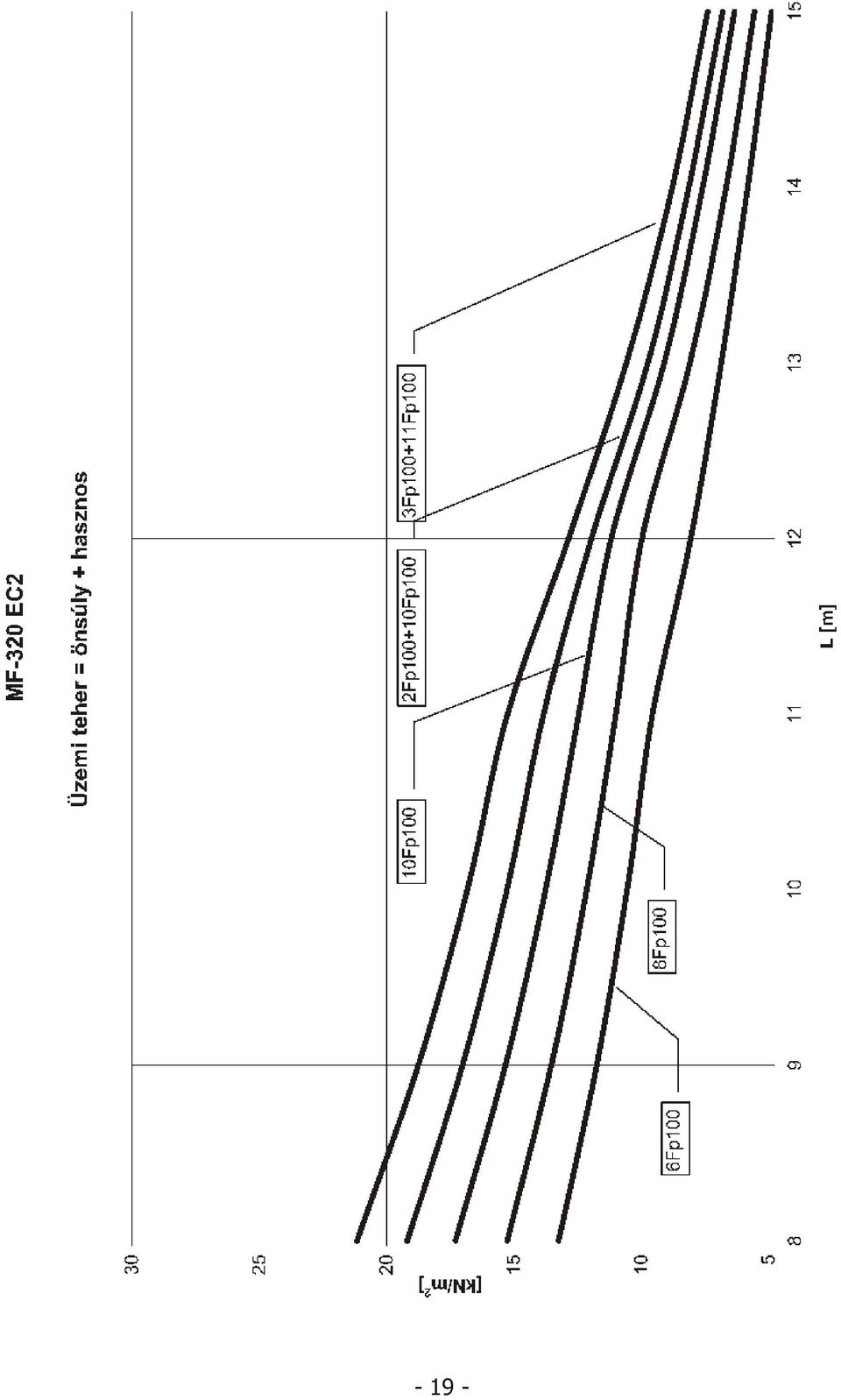

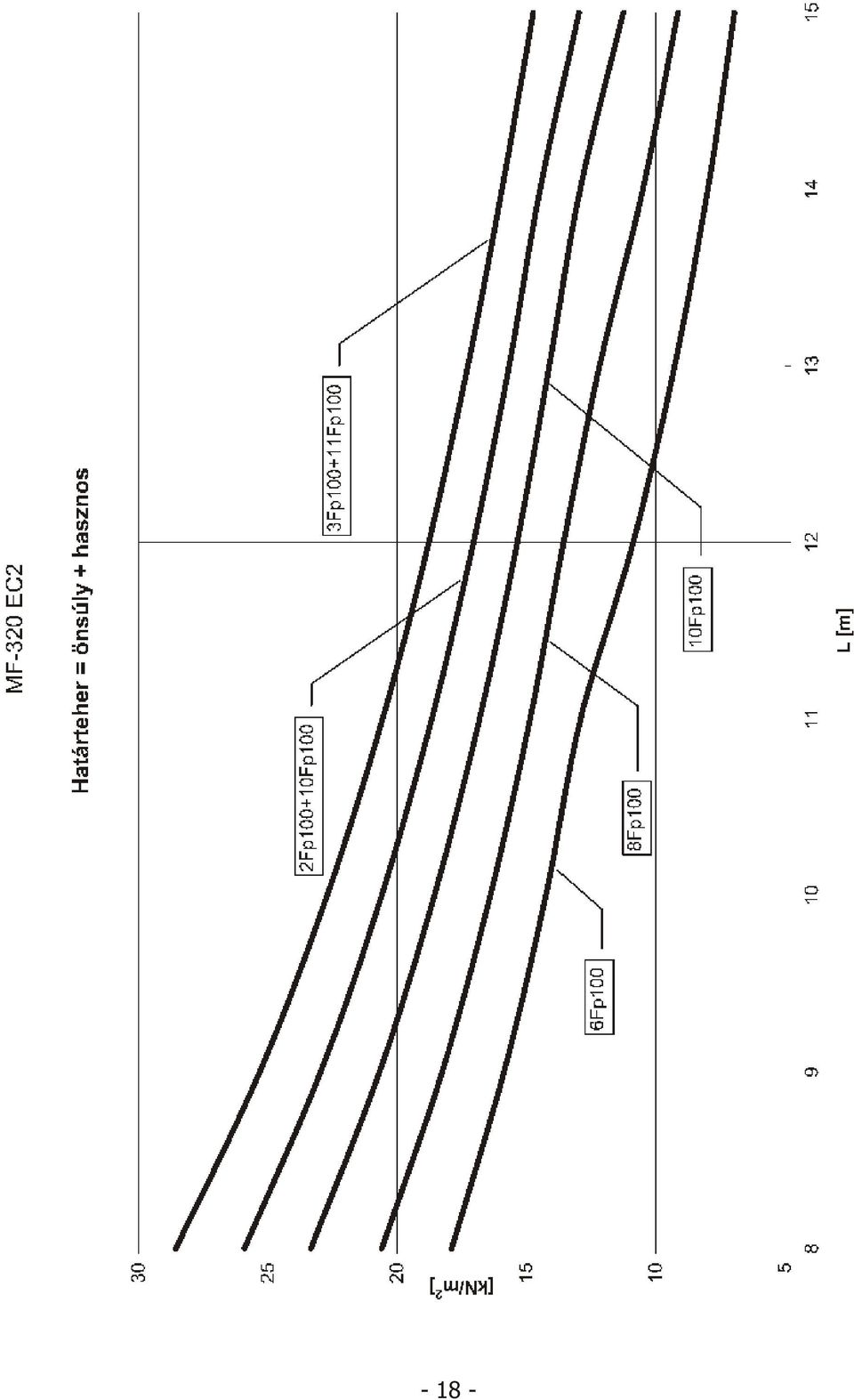

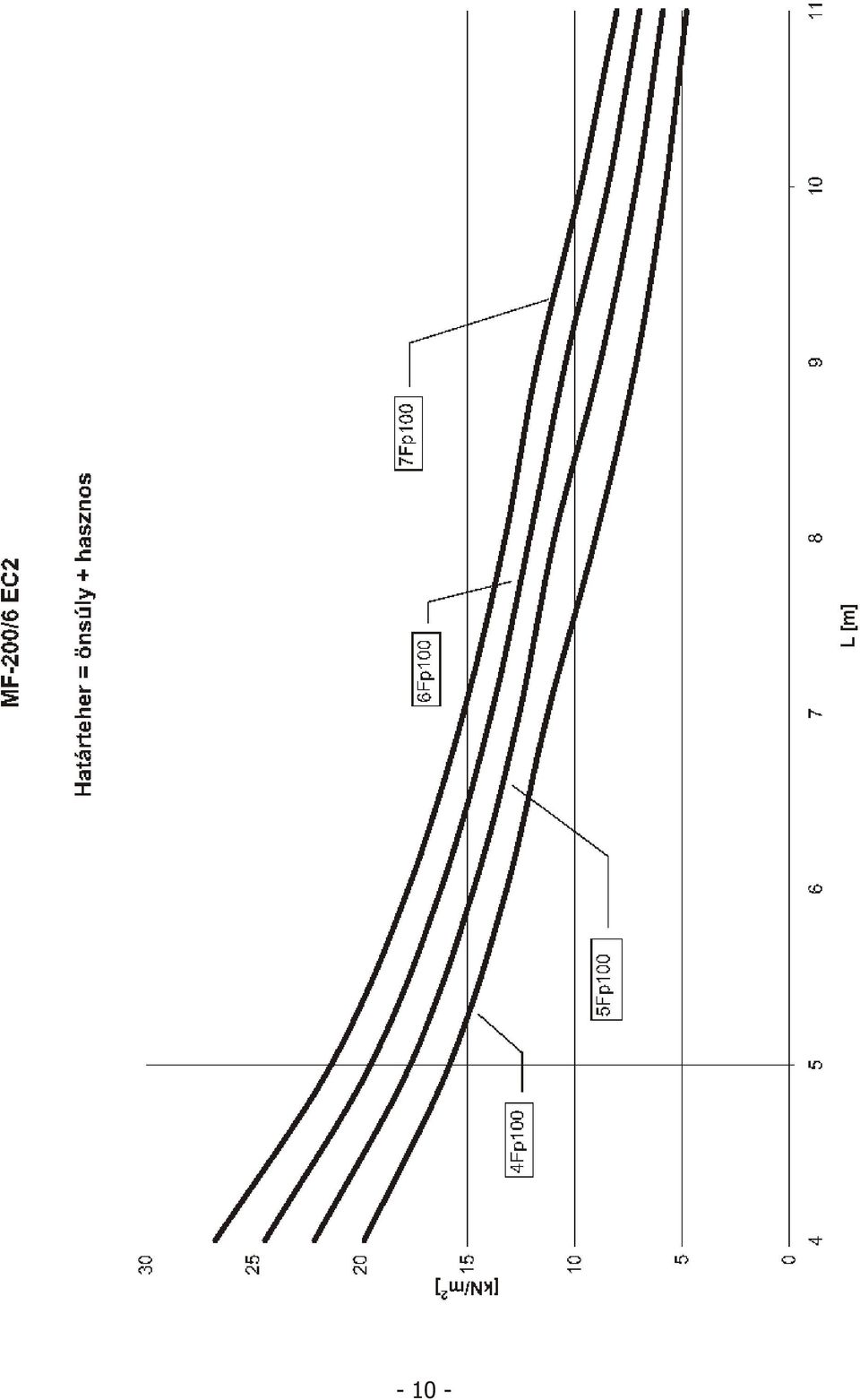

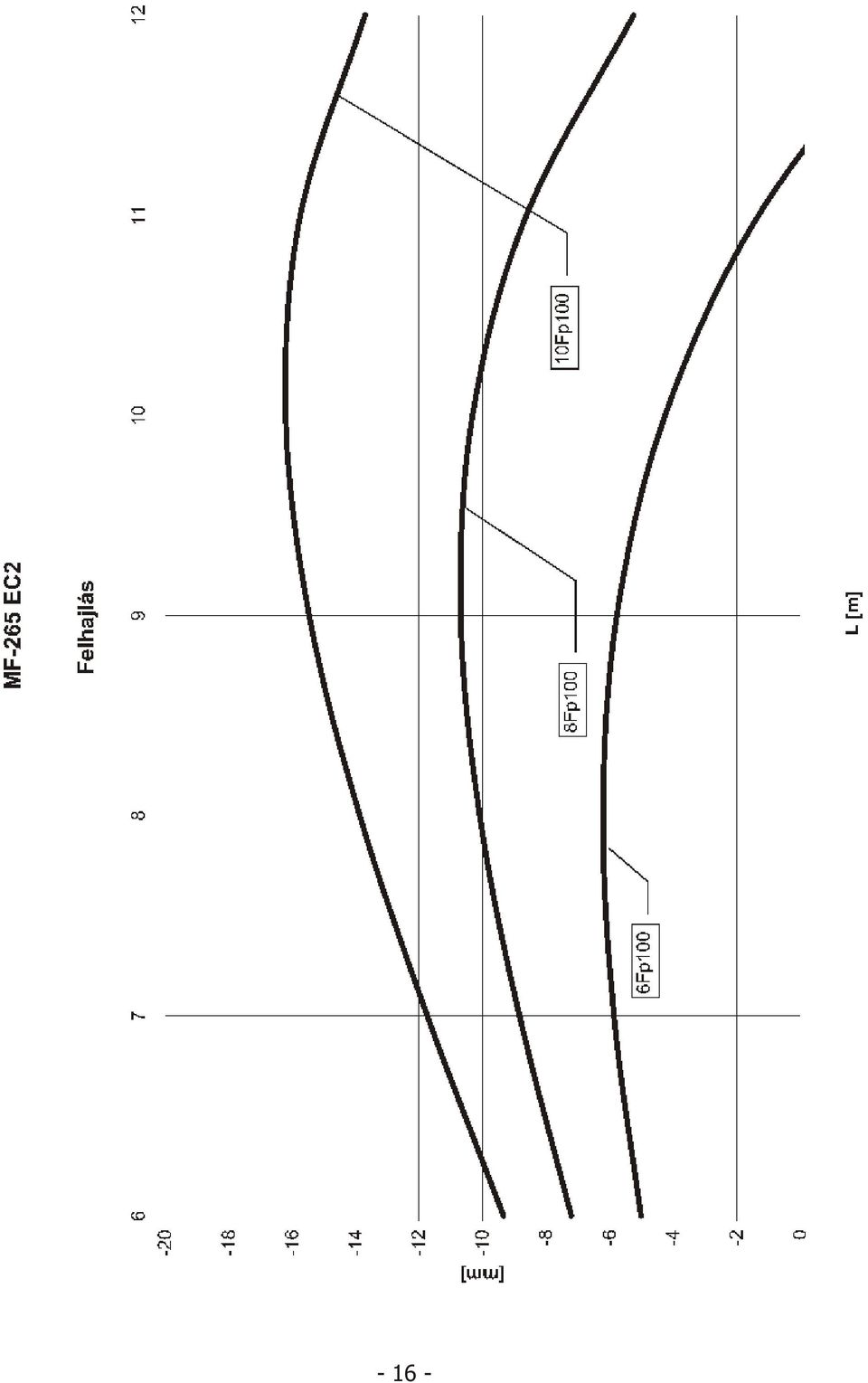

3 A födémpallók betonminõsége : Az alkalmazott feszítõpászmák: C50 Fp-100/1770-R2 Az elemek tömegét a gyártási paraméterek alapján adtuk meg. A teherbírási adatokat az érvényben lévõ magyar méretezési elõírások és szabványok elõírásai szerint határoztuk meg. Az elemek kiválasztása az ábrák és a grafikonok segítségével történik. A diagrammok általában két jellemzõ határteher értéket tartalmaznak. 1. Üzemi teher: qü Az üzemi teher meghatározásával az L/200 lehajlási határértéket, az am=0,2mm repedéstágassági korlátot és a 1,1xqÜ qh elõírást vettük alapul. 2. Határteher: qh A határteher értékét a határnyomatékból (MH) és a határnyíróerõbõl (TH) határoztuk meg. A grafikonok teherértékei szabályosan beépített födémekre onatkoznak kn/m2-ben. Figyelem! Az elemek betervezésénél mindig a terhek szélsõ értékét (biztonsági tényezõvel szorzott érékét) kell a diagramm adataival összehasonlítani! Az elemek kontúrméretei és a teherbírási diagramok az 1 sz. mellékletben találhatók. MF panelok teherbírása Típus MF-200/B MF-200/D MF-265/A MF-265/B MF-265/C MF-320/A MF-320/B MF-320/C MF-320/D MF-320/E MF-400/A MF-400/B MF-400/C MF-400/D MSZ szerint MH (knm) TH (kn) 102,40 52,60 139,72 58,04 173,33 78,00 226,58 85,22 277,55 92,43 225,20 99,45 295,20 108,17 364,00 116,88 419,36 125,73 477,77 134,56 281,06 124,66 370,22 135,55 531,08 157,45 608,11 168,44 EC szerint MH (knm) TH (kn) 107,00 53,10 145,90 64,20 180,80 70,60 236,60 82,00 290,20 93,60 234,80 85,90 308,60 98,90 379,80 112,00 437,50 124,40 497,00 137,10 293,00 109,30 386,20 120,70 554,50 151,20 634,20 166,40 kg/m max. fesztáv 9,00 12,00 15,00 18,00-2 -

4 3. Beépítési szabályok, alkalmazási feltételek A födémpallók beépítése statikus kiviteli tervek alapján történhet az alábbiak figyelembevételével: Az elemek többtámaszú tartóként nem használhatók Az MF födémek csak olyan tartószerkezetre fektethetõk, mely teherbírása a födémterhek viselésére alkalmas, a szabványban elõírt alakváltozási korlátok betartásával A pallóvégi felfekvés tervezett mértéke L/100, de min. 10 cm A pallók csak egyenletes felületre fektethetõk. Ha a fogadó felület nem egyenletes akkor ezt ki kell egyenlíteni még az elhelyezés elõtt A födémpallók felfektethetõk habarcsterítésre vagy min. 5 mm vastagságú NEOPRÉN csíkra A habarcsréteg vastagsága min. 10mm, minõsége legalább H25 Az elemek teherbírási adatait a mellékelt grafikonok és táblázatok tartalmazzák. Amennyiben az épülettervezõ által kiszámított mértékadó terhek nem haladják meg a táblázatokban és a grafikonokon feltüntetett határ teherbírásértéket, valamint a számított üzemi teher nem haladja meg az elõírt maximális üzemi terhet, akkor a felhasználójának nem kell az elemet alakváltozásra és repedéstágasságra számítással ellenõrizni. Keresztirányú együttdolgozás bármely két egymás melletti elem között figyelembe vehetõ, de csak az elõírt fugabeton minõség mellett. Ha az épület tervezõ pontosabb számítást nem alkalmaz, akkor a teherelosztást a szomszédos pallók között 1. ábra szemlélteti. A jobban megterhelt födémpallóhoz csatlakozó szomszédos elemre a tehernek legfeljebb 15% hárítható át. Amennyiben a terhelések a födémen egyenlõtlenül oszlanak meg, illetve az épület tagoltsága vagy a tervezõ elõírja, felbeton alkalmazás szükséges a felbeton minimális vastagsága 5cm. P 1. ábra - 3 -

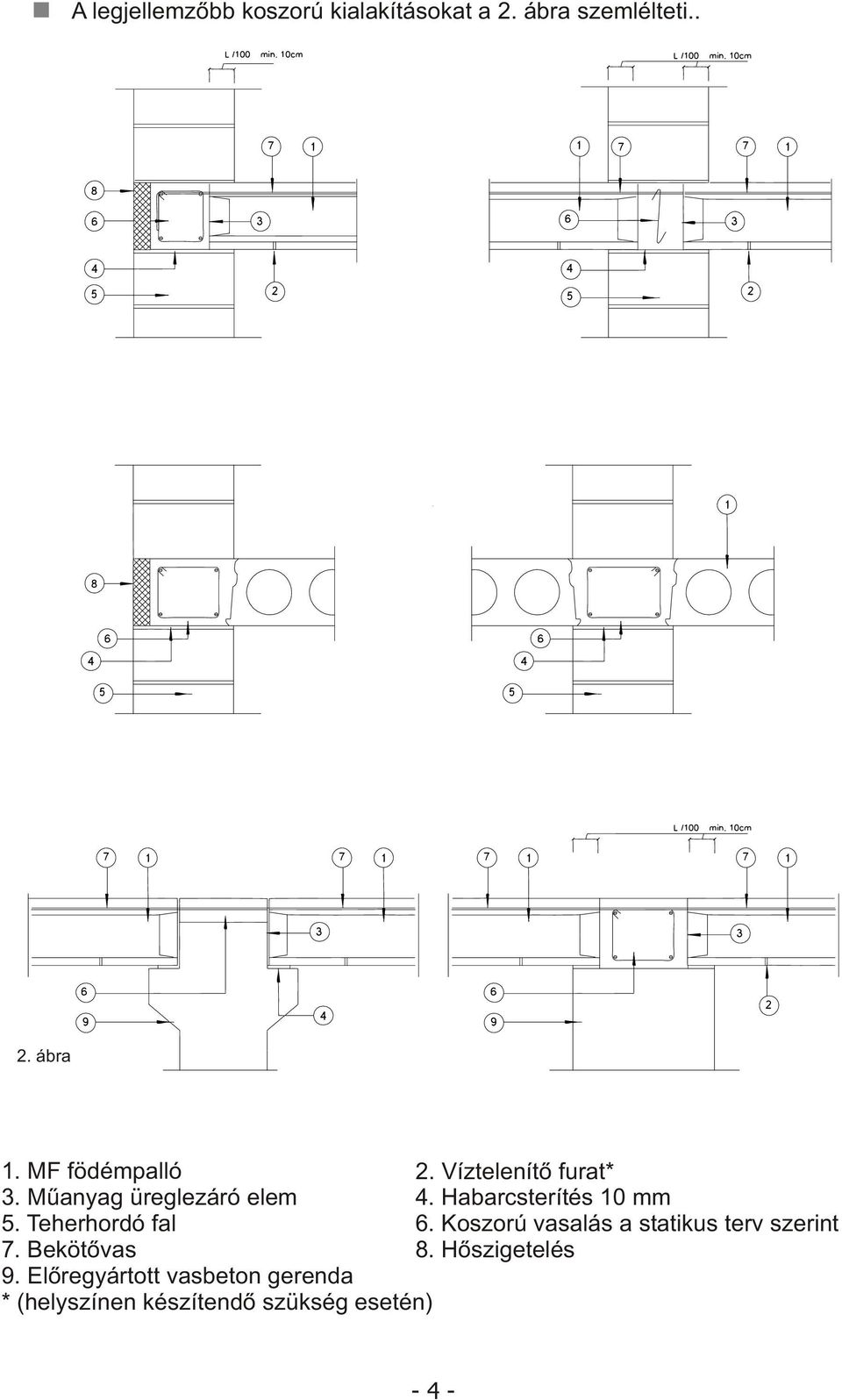

5 A legjellemzõbb koszorú kialakításokat a 2. ábra szemlélteti.. 2. ábra 1. MF födémpalló 2. Víztelenítõ furat* 3. Mûanyag üreglezáró elem 4. Habarcsterítés 10 mm 5. Teherhordó fal 6. Koszorú vasalás a statikus terv szerint 7. Bekötõvas 8. Hõszigetelés 9. Elõregyártott vasbeton gerenda * (helyszínen készítendõ szükség esetén) - 4 -

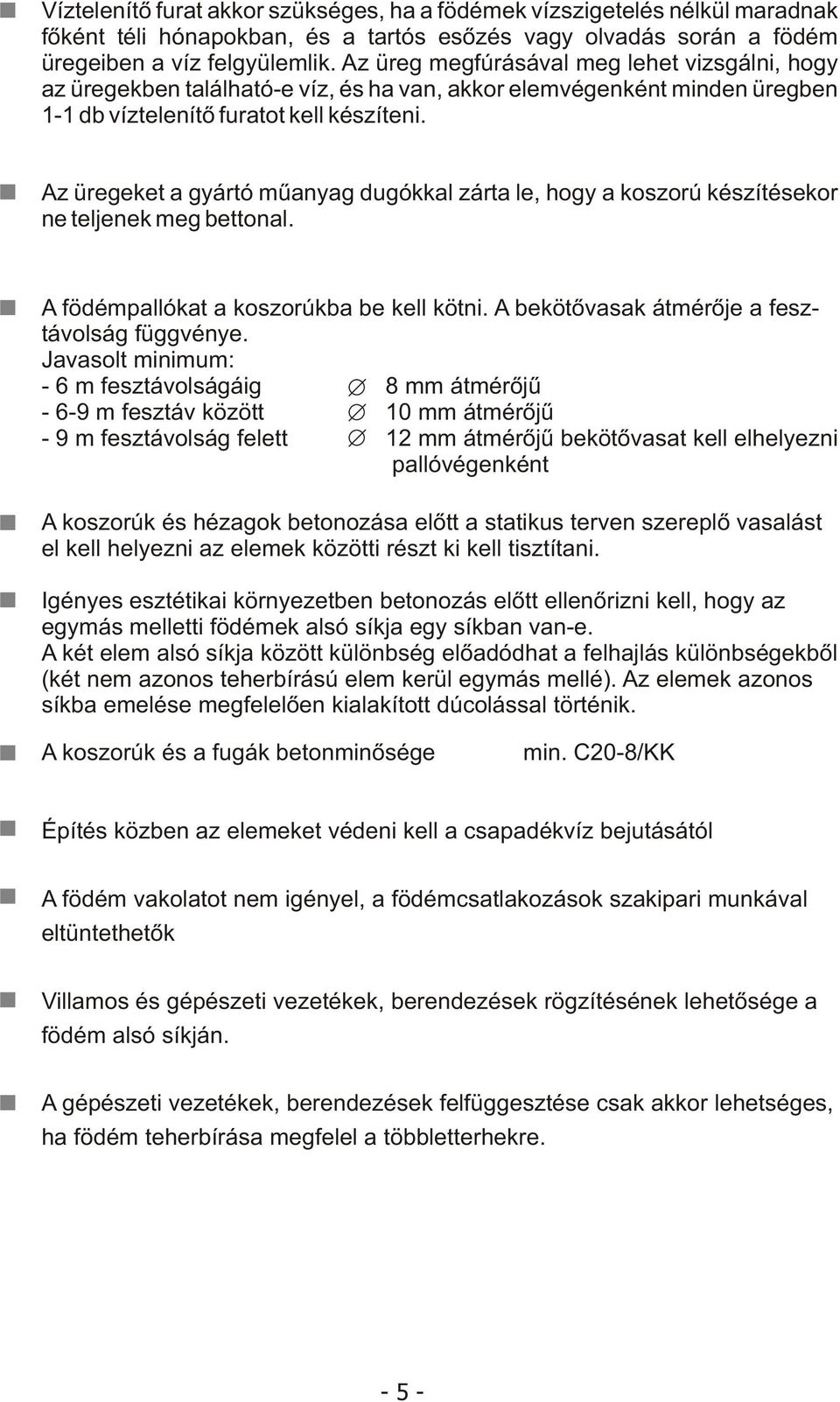

6 Víztelenítõ furat akkor szükséges, ha a födémek vízszigetelés nélkül maradnak fõként téli hónapokban, és a tartós esõzés vagy olvadás során a födém üregeiben a víz felgyülemlik. Az üreg megfúrásával meg lehet vizsgálni, hogy az üregekben található-e víz, és ha van, akkor elemvégenként minden üregben 1-1 db víztelenítõ furatot kell készíteni. Az üregeket a gyártó mûanyag dugókkal zárta le, hogy a koszorú készítésekor ne teljenek meg bettonal. A födémpallókat a koszorúkba be kell kötni. A bekötõvasak átmérõje a fesztávolság függvénye. Javasolt minimum: - 6 m fesztávolságáig 8 mm átmérõjû m fesztáv között 10 mm átmérõjû - 9 m fesztávolság felett 12 mm átmérõjû bekötõvasat kell elhelyezni pallóvégenként A koszorúk és hézagok betonozása elõtt a statikus terven szereplõ vasalást el kell helyezni az elemek közötti részt ki kell tisztítani. Igényes esztétikai környezetben betonozás elõtt ellenõrizni kell, hogy az egymás melletti födémek alsó síkja egy síkban van-e. A két elem alsó síkja között különbség elõadódhat a felhajlás különbségekbõl (két nem azonos teherbírású elem kerül egymás mellé). Az elemek azonos síkba emelése megfelelõen kialakított dúcolással történik. A koszorúk és a fugák betonminõsége min. C20-8/KK Építés közben az elemeket védeni kell a csapadékvíz bejutásától A födém vakolatot nem igényel, a födémcsatlakozások szakipari munkával eltüntethetõk Villamos és gépészeti vezetékek, berendezések rögzítésének lehetõsége a födém alsó síkján. A gépészeti vezetékek, berendezések felfüggesztése csak akkor lehetséges, ha födém teherbírása megfelel a többletterhekre

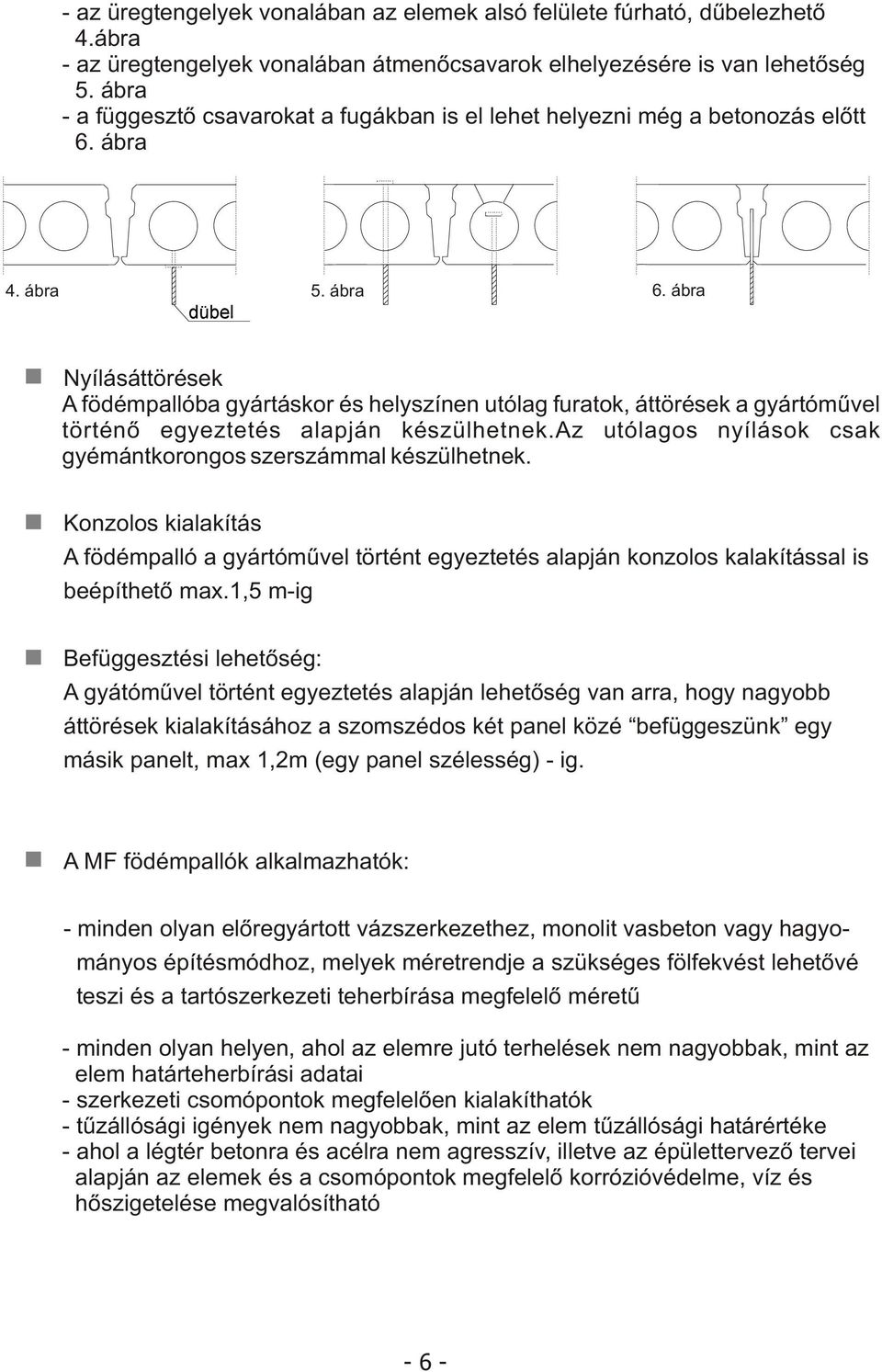

7 - az üregtengelyek vonalában az elemek alsó felülete fúrható, dûbelezhetõ 4.ábra - az üregtengelyek vonalában átmenõcsavarok elhelyezésére is van lehetõség 5. ábra - a függesztõ csavarokat a fugákban is el lehet helyezni még a betonozás elõtt 6. ábra 4. ábra 5. ábra 6. ábra Nyílásáttörések A födémpallóba gyártáskor és helyszínen utólag furatok, áttörések a gyártómûvel történõ egyeztetés alapján készülhetnek.az utólagos nyílások csak gyémántkorongos szerszámmal készülhetnek. Konzolos kialakítás A födémpalló a gyártómûvel történt egyeztetés alapján konzolos kalakítással is beépíthetõ max.1,5 m-ig Befüggesztési lehetõség: A gyátómûvel történt egyeztetés alapján lehetõség van arra, hogy nagyobb áttörések kialakításához a szomszédos két panel közé befüggeszünk egy másik panelt, max 1,2m (egy panel szélesség) - ig. A MF födémpallók alkalmazhatók: - minden olyan elõregyártott vázszerkezethez, monolit vasbeton vagy hagyományos építésmódhoz, melyek méretrendje a szükséges fölfekvést lehetõvé teszi és a tartószerkezeti teherbírása megfelelõ méretû - minden olyan helyen, ahol az elemre jutó terhelések nem nagyobbak, mint az elem határteherbírási adatai - szerkezeti csomópontok megfelelõen kialakíthatók - tûzállósági igények nem nagyobbak, mint az elem tûzállósági határértéke - ahol a légtér betonra és acélra nem agresszív, illetve az épülettervezõ tervei alapján az elemek és a csomópontok megfelelõ korrózióvédelme, víz és hõszigetelése megvalósítható - 6 -

8 4. Minõségi követelmények Az elemek alsó felületén a vakolatmentesség miatt nem engedhetõ meg: - szemölcsök, kidudorodások - olyan felületi szennyezõdés, ami bevonaton átüt és egyszerûen nem távolítható el Mérettûrések: Hosszúság: ± 15 mm Szélesség: ± 5 mm Magasság: ± h/30 mm Betonvastagság üreg alatt és felett: ± 20 % Feszítõpászmák tengelye: ± 10 mm Pászmabecsúszás: max 4 mm Véglapferdeség: 10 mm Felgörbülés max: l/300 Számított felgörbüléstõl való eltérés: ± 15 mm Kiharapások mérete: ± 25 mm 5. Az elemek emelése, szállítása, tárolása A födémelemek gyártása extrudens technológiával emelõfül nélkül történik, így az emeléshez speciális himbát kell használni (lásd a 7. ábra). Ezt a gyártó bérlet vagy vásárlás útján a vevõ rendelkezésére bocsátja. 7. ábra - 7 -

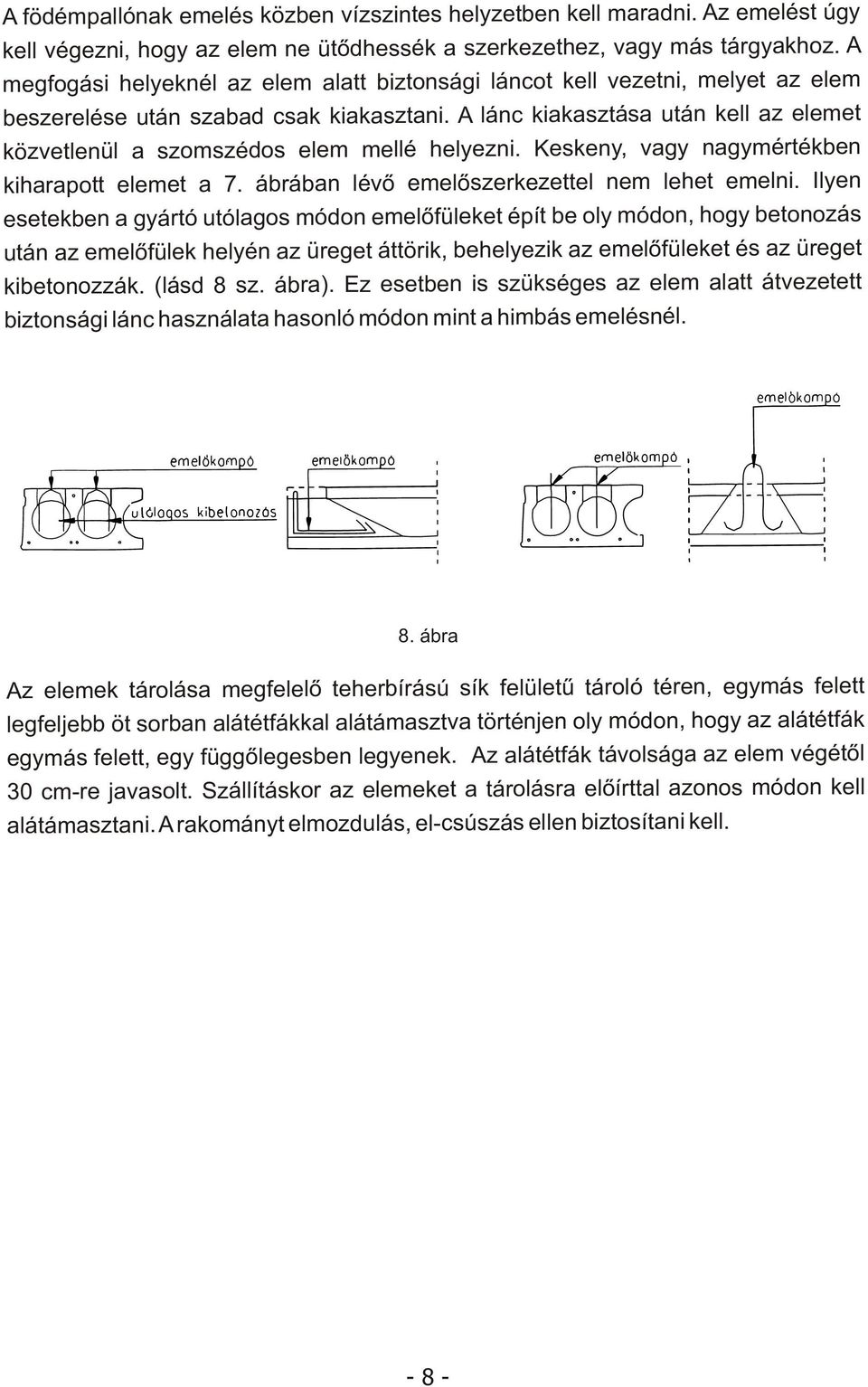

9 A födémpallóna k emelés közben vízszintes helyzetbe n kell mar adni. Az emelést úgy kell végezn i, hog y az elem n e ütõdhes sék a szerkezethe z, vag y má s tárgyakho z. A megfogási helyeknél a z elem a latt biztonsági lánc ot kell vezet ni, melyet a z elem beszerelés e után szaba d csak kiakaszt ani. A lán c kiakasztás a után kell a z elemet közvet lenül a szomszédo s ele m me llé hely ezni. Kes keny, vagy nagymértékben kiharapott eleme t a 7. ábrába n lév õ emelõszerkezettel nem lehe t emeln i. Ilye n esetekbe na gyárt óutólago smódo nemelõfülek etép ítbe o lymódo n, hog ybetonozá s után az emelõfülek helyén az üreget áttör ik, behelyezik az emelõfüleke t és az üreget kibetonozzá k. ( lásd 8 sz. ábr a ). Ez esetbe n i s szükséges a z elem alatt átvezetett biztonsági lánc használat a haso nló módon mint a himbás emelé snél. 8. ábra Az eleme k tárolás a megfele lõ teherbírás ú sík felü letû táro ló tére n, egymá s f elett legfeljebb öt sorba n alátétfákkal alátámasztva történjen o ly módon, h ogy az alátétfák egymá s felett, eg y függõlegesbe n legyenek. Az alátétf ák távolság a az elem végétõl 30 cm- re ja vasolt. Szállításkor a z elemeke t a tárolás ra elõírttal azono s módo n kell alátámasztan i. Arakományt elmozdulá s, el-csúszá s elle n biztosítani kell
