Alkalmazási útmutató körüreges födémekhez

Átírás

1 Alkalmazási útmutató körüreges födémekhez Ferrobeton Zrt. 4 Dunaújváros, Papírgyári út Dunaújváros, Pf. 11

2

3 TARTALOMJEGYZÉK 1. Általános információk Árképzés Technikai adatok Elemválaszték, mértékadó terhelések Mérettûrések FF-16 födémpanel FF-/6 födémpanel FF-65 födémpanel FF-3 födémpanel FF-4 födémpanel FF-45 födémpanel FF-5 födémpanel SF-1/ födémpanel SF-1/65 födémpanel Beépítési szabályok Villamos és gépészeti vezetékek átvezetése a födémen Födémek szállítása, tárolása

4 1. Általános információk A FERROBETON Zrt. az ország egyik legnagyobb beton- és vasbetonelem elõregyártó vállalata, a magyar vasbeton elõregyártás meghatározó szereplõje. A FERROBETON Zrt. termékeinek minõségi szintjét úgy kívánja emelni illetve továbbfejleszteni, hogy megfeleljen az Európában elfogadott normáknak. Ennek elérése érdekében a Det Norske Veritas Classification A/S nemzetközi minõsítõ világcég közremûködésével bevezettük a Minõségbiztosítási Rendszert évben az ISO 91 szabvány szerinti minõsítést részvénytársaságunk elsõként kapta meg az építõiparban. FERROBETON Zrt. 4 Dunaújváros Papírgyári út 18-. Tel.: 6-5/84-444/1458, 1383 Fax.: 6-5/ kereskedelem@ferrobeton.hu, vallalkozas@ferrobeton.hu Az elemek tervezésével, gyártásával, szállításával kapcsolatos információkat a Kereskedelmi és a Vállalkozási üzletág dolgozói adnak a fenti telefonszámokon. 1.1 Árképzés A FERROBETON Zrt. a gyártandó típus, vagy egyedi elemekre minden esetben árajánlatot ad. A felület számításakor mindig egész elemet kell számításba venni. A vágott elemek leesõ darabjait is ki kell fizetni. 1. Technikai adatok Az extrudálás (csavarsajtolás) miatt a födémpallók betonja 8 napos korban meghaladja a C5 szilárdságot. Ennek a gyártástechnológiának köszönhetõen az eddigieknél vékonyabb, és hosszabb födémelemek gyárthatók meglehetõsen nagy teherbírással. A gyártóberendezéseket a FERROBETON Zrt. a finn Partec cégtõl vásároltra. A födémpallók egy irányban teherviselõ lemezszerkezetként alkalmazhatók, kéttámaszú kialakításban emeletközi és tetõfödémeknél egyaránt. A födémcsalád üzemi gyártásellenõrzési minõségügyi tanusítvánnyal (CE) rendelkezik. Száma: FF:71-CPR-174, SF:71-CPR-173, A-198/3 A födémpanelok teherbírását a táblázatok tartalmazzák. Amennyiben ezektõl eltérõ elemet kíván gyártatni, arra egyeztetések után van lehetõség. Az alacsonyabb elemek 4 féle, a magasabb elemek 5 féle vasalással készülnek. Az elemekről gyártmánytervek készülnek. A kiharapást nem tartalmazó elemek teherbírása minden tekintetben 1%-os. A kiharapott, lyukasztott, hosszában vágott, ferde végû (tetszõleges szögû) elemek teherbírása statikai mérlegelést igényel. Ezekrõl minden esetben gyártmánytervet kell készíteni. Az adatszolgáltatást kérjük megküldeni, hogy a részleteket pontosítani lehessen! Az elemeket utólagosan lyukasztani, kiharapásokat kivágni csak olyan eszközzel lehet, amelyek a megmaradó részeket nem még hajszálrepedés formájában sem roncsolja. A födémelemeket úgy szállítjuk, hogy az üregek végeibe mûanyagdugókat teszünk, hogy a koszorú betonja ne folyhasson be a panelok üregeibe. Ha a panelok beépítés után megáznak, az üregekben víz gyûlhet fel, amely hosszabb ideig is szivároghat. Az ilyen panelokat meg kell fúrni, hogy a víz kifolyhasson.

5 Ha a födémpanelokra bármit fel kell függeszteni, az alábbi megoldásokat javasoljuk: A födémpanelok közötti fugát lehet használni, ha a szerelés idõszakában a rögzítési igény már tudható. Ilyenkor célszerû valamilyen acélszerelvényt a fugákba betonozni. Nagy terheknél mindenképpen ezt a megoldást kell alkalmazni. A fugabetonba befúrt dûbelek alkalmazásával. A bordák közötti vasalatlan részbe történõ fúrt dûbel alkalmazásával. A feszítõpászmákat tartalmazó bordát megfúrni tilos, mert a födémpalló robbanásszerû tönkremenetelét eredményezheti!. Elemválaszték, mértékadó terhelések. A FERROBETON Zrt. által gyártott födémpanelek elemválasztékát, azok geometriai jellemzõit, jelölését, teherbírási paramétereit a következõ ábrák, táblázatok, grafikonok alapján lehet meghatározni. A terhelési adatok: teljes teher= állandó teher + hasznos teher biztonsági/parciális tényezõkkel felszorozott értékeire vonatkoznak kn/m dimenzióban. A födémpanelok betonminõsége: min. C5/6 C4/5 FF SF Az alkalmazott pászmák: Y186S7-9.3 Y186S7-1.5 alkalmazott feszítõhuzal Ø 5mm Feszítõ feszültség: alsó sorban: felsõ sorban: 1 N/mm 5 N/mm 11 N/mm 11 N/mm Az elemek tömegét elméleti geometria alapján határoztuk meg. A tényleges elemsúlyok a számítottól -a gyártómodul kopásától, a tûrésen belüli tényleges méretektõl függõen - eltérhetnek. A statikai számítások egyenletesen megoszló terhelés figyelembevételével készültek, max. 7% páratartalom esetén. A nyomatéki ellenállás (M RD ) és nyírási ellenállás (V RD ) számított értéke 1, m széles elemekre vonatkoznak. Amennyiben az épülettervezõ által kiszámított tervezési értékek nem haladják meg a táblázatokban megadott ellenállási értékeket, akkor az elemeket nem kell használhatóság határállapotra ellenõrizni, mert megfelelnek a szabványokban elõírt követelményeknek. (alakváltozás, repedéstágasság) A födémelemekhez mellékelt táblázatok segítségével a szükséges geometriájú, és teherbírású elemek kiválaszthatók. 3

6 3. Mérettûrések A szerkezeti biztonsággal kapcsolatos mérettűrések A specifikált névleges méreteken mért maximális eltéréseknek meg kell felelniük a következő követelményeknek: a) a födémpanel magassága (h): h 15 mm: h = -5 mm, +1 mm, h 5 mm: h = ±15 mm 15 mm < h < 5 mm: lineáris interpoláció alkalmazható, amely alapján: h = 16 mm h = -6 mm; +1,5 mm h = mm h = -1 mm; +1,5 mm b) a válaszfal minimális névleges vastagsága (gerinc vastagság) (bw): válaszfalanként: bw= -1 mm összesen födémpanelenként: Σ bw= - mm - összesen / födémpanel c) az ív minimális névleges vastagsága (az üregek felett és alatt) (va; vf): ívenként: a; f = -1 mm, +15 mm d) a vasalás - betonacél, pászma vagy huzal - függőleges helyzete a húzóoldalon (da): h mm: da = ±1 mm, h 5 mm: da = ±15 mm mm < h < 5 mm: lineáris interpoláció alkalmazható Középérték födémpanelenként: Σ da = ±7 mm - összesen / födémpanel Szerelési célú tűrések A maximális méreteltéréseknek meg kell felelniük a következőknek, kivéve ha azt a gyártó máskép nem specifikálja: a) födémpanel hossza (L): L = ± 5 mm b) födémpanel szélessége (sz): sz = ± 5 mm c) hosszirányban fűrészelt födémpanelek szélessége: sz = ± 5 mm 4

7 gyártási szélesség: 1195 mm névleges szélesség: 1 mm Jelölés: FF-16/C-7, FF FERROBETON födém 16 a födém vastagsága mm-ben /C "C" típusú vasalás 7, a panel hossza m-ben A gyártási hossz tetszőleges, az elemek áttörése előre egyeztetett módon lehetséges. Betonminőség: min. C5/6-XC1 Tűzállóság: REI 6 Elemtípus Vasalás Tömeg kg/m Teherbírás EC szerint knm kn w Akusztika M V R L w' FF-16/A 7db Y186S7-9,3-F1-C1 6, 39, FF-16/B 9db Y186S7-9,3-F1-C1 75,9 45, 51 8 FF-16/C 4db Y186S7-9,3-F1-C1 + 5db Y186S7-1,5-F1-C ,7 54, FF-16/D 7db Y186S7-1,5-F1-C1 117, 56, ALKALMAZÁS: Családiházak,irodaésipariépületekközbenső és tetőfödémeinek gyors kivitelezéséhez. A panelek elhelyezése közbenső alátámasztást nem igényel, elhelyezés után azonnal terhelhető. Elhelyezéshez autódaru és speciális beemelő szerelvény (cég igény szerint biztosítja) szükséges. 5

8 gyártási szélesség: 1195 mm névleges szélesség: 1 mm Jelölés: FF-/C-7, FF FERROBETON födém a födém vastagsága mm-ben /C "C" típusú vasalás 7, a panel hossza m-ben A gyártási hossz tetszőleges, az elemek áttörése előre egyeztetett módon lehetséges. Betonminőség: min. C5/6-XC1 Tűzállóság: REI 6 Elemtípus Vasalás Tömeg kg/m Teherbírás EC szerint knm kn w Akusztika M V R L w' FF-/6/A 5db Y186S7-9,3-F1-C1 61,1 41, FF-/6/B FF-/6/C 7db Y186S7-9,3-F1-C1 5db Y186S7-1,5-F1-C1 41 8,3 1,7 5,5 6, FF-/6/D 7db Y186S7-1,5-F1-C1 139,4 73, ALKALMAZÁS: Családiházak,irodaésipariépületekközbenső és tetőfödémeinek gyors kivitelezéséhez. A panelek elhelyezése közbenső alátámasztást nem igényel, elhelyezés után azonnal terhelhető. Elhelyezéshez autódaru és speciális beemelő szerelvény (cég igény szerint biztosítja) szükséges. 6

9 gyártási szélesség: 1195 mm névleges szélesség: 1 mm Jelölés: FF-65/C-7, FF FERROBETON födém 65 a födém vastagsága mm-ben /C "C" típusú vasalás 7, a panel hossza m-ben A gyártási hossz tetszőleges, az elemek áttörése előre egyeztetett módon lehetséges. Betonminőség: min. C5/6-XC1 Tűzállóság: REI 6 Elemtípus Vasalás Tömeg kg/m Teherbírás EC szerint knm kn w Akusztika M V R L w' FF-65/A 6db Y186S7-9,3-F1-C1 99,9 59, FF-65/B 1db Y186S7-9,3-F1-C1 16,7 77, FF-65/C 1db Y186S7-9,3-F1-C ,8 86, FF-65/D 8db Y186S7-1,5-F1-C1 4,5 95, FF-65/E 1db Y186S7-1,5-F1-C1 75,9 19, ALKALMAZÁS: Családiházak,irodaésipariépületekközbenső és tetőfödémeinek gyors kivitelezéséhez. A panelek elhelyezése közbenső alátámasztást nem igényel, elhelyezés után azonnal terhelhető. Elhelyezéshez autódaru és speciális beemelő szerelvény (cég igény szerint biztosítja) szükséges. 7

10 gyártási szélesség: 1195 mm névleges szélesség: 1 mm Jelölés: FF-3/C-7, FF FERROBETON födém 3 a födém vastagsága mm-ben /C "C" típusú vasalás 7, a panel hossza m-ben A gyártási hossz tetszőleges, az elemek áttörése előre egyeztetett módon lehetséges. Betonminőség: min. C5/6-XC1 Tűzállóság: REI 6 Elemtípus Vasalás Tömeg kg/m Teherbírás EC szerint knm kn w Akusztika M V R L w' FF-3/A 5db Y186S7-1,5-F1-C1 186,4 8, FF-3/B 7db Y186S7-1,5-F1-C1 53, 97, FF-3/C 9db Y186S7-1,5-F1-C ,8 113, FF-3/D 1db Y186S7-1,5-F1-C1 39,5 136, FF-3/E 13db Y186S7-1,5-F1-C1 418,4 14, ALKALMAZÁS: Családiházak,irodaésipariépületekközbenső és tetőfödémeinek gyors kivitelezéséhez. A panelek elhelyezése közbenső alátámasztást nem igényel, elhelyezés után azonnal terhelhető. Elhelyezéshez autódaru és speciális beemelő szerelvény (cég igény szerint biztosítja) szükséges. 8

11 gyártási szélesség: 1195 mm névleges szélesség: 1 mm Jelölés: FF-4/C-7, FF FERROBETON födém 4 a födém vastagsága mm-ben /C "C" típusú vasalás 7, a panel hossza m-ben A gyártási hossz tetszőleges, az elemek áttörése előre egyeztetett módon lehetséges. Betonminőség: min. C5/6-XC1 Tűzállóság: REI 6 Elemtípus Vasalás Tömeg kg/m Teherbírás EC szerint knm kn w Akusztika M V R L w' FF-4/A 5db Y186S7-1,5-F1-C1 38,1 94, 61 7 FF-4/B 7db Y186S7-1,5-F1-C1 35,4 113, FF-4/C FF-4/D 9db Y186S7-1,5-F1-C1 11db Y186S7-1,5-F1-C ,1 495,6 13,6 15, FF-4/E 14db Y186S7-1,5-F1-C1 64,4 176, FF-4/F 16db Y186S7-1,5-F1-C1 674,9 18, ALKALMAZÁS: Családiházak,irodaésipariépületekközbenső és tetőfödémeinek gyors kivitelezéséhez. A panelek elhelyezése közbenső alátámasztást nem igényel, elhelyezés után azonnal terhelhető. Elhelyezéshez autódaru és speciális beemelő szerelvény (cég igény szerint biztosítja) szükséges. 9

12 gyártási szélesség: 1195 mm névleges szélesség: 1 mm Jelölés: FF-45/C-7, FF FERROBETON födém 45 a födém vastagsága mm-ben /C "C" típusú vasalás 7, a panel hossza m-ben A gyártási hossz tetszőleges, az elemek áttörése előre egyeztetett módon lehetséges. Betonminőség: min. C5/6-XC1 Tűzállóság: REI 6 Elemtípus Vasalás Tömeg kg/m Teherbírás EC szerint knm kn w Akusztika M V R L w' FF-45/A 5db Y186S7-1,5-F1-C1 7,5 93, FF-45/B 7db Y186S7-1,5-F1-C1 37,7 111, FF-45/C FF-45/D 9db Y186S7-1,5-F1-C1 11db Y186S7-1,5-F1-C ,3 566,8 19,3 145, FF-45/E 14db Y186S7-1,5-F1-C1 694,9 169, FF-45/F 16db Y186S7-1,5-F1-C1 778,4 185, ALKALMAZÁS: Családiházak,irodaésipariépületekközbenső és tetőfödémeinek gyors kivitelezéséhez. A panelek elhelyezése közbenső alátámasztást nem igényel, elhelyezés után azonnal terhelhető. Elhelyezéshez autódaru és speciális beemelő szerelvény (cég igény szerint biztosítja) szükséges. 1

13 gyártási szélesség: 1195 mm névleges szélesség: 1 mm Jelölés: FF-5/C-7, FF FERROBETON födém 5 a födém vastagsága mm-ben /C "C" típusú vasalás 7, a panel hossza m-ben A gyártási hossz tetszőleges, az elemek áttörése előre egyeztetett módon lehetséges. Betonminőség: min. C5/6-XC1 Tűzállóság: REI 6 Elemtípus Vasalás Tömeg kg/m Teherbírás EC szerint knm kn w Akusztika M V R L w' FF-5/A 5db Y186S7-1,5-F1-C1 3,8 16, FF-5/B 7db Y186S7-1,5-F1-C1 416, 143, FF-5/C FF-5/D 9db Y186S7-1,5-F1-C1 11db Y186S7-1,5-F1-C ,5 637,9 166, 187, FF-5/E 14db Y186S7-1,5-F1-C1 785,5 18, FF-5/F 13,6 19db Y186S7-1,5-F1-C1 67, ALKALMAZÁS: Családiházak,irodaésipariépületekközbenső és tetőfödémeinek gyors kivitelezéséhez. A panelek elhelyezése közbenső alátámasztást nem igényel, elhelyezés után azonnal terhelhető. Elhelyezéshez autódaru és speciális beemelő szerelvény (cég igény szerint biztosítja) szükséges. 11

14 11. SF 1- FÖDÉMPANEL 3 x v1 v v3 v4 v R R4 R3 R75 R JELÖLÉS: SF 1-/A-9. SF a födémpanel betűjele ANYAGMINŐSÉGEK: Beton: C4/5 XC1 Huzal: 177.5, ST 1 födém szélesség dm-ben födém vastagság mm-ben A A típusú vasalás 9. panel hossza m-ben Elemtípus Vasalás v1 v v3 v4 v5 Tömeg kg/m M knm V,c kn SF 1-/ SF 1-/ SF 1-/A SF 1-/B SF 1-/C SF 1-/D

15 1. SF 1-65 FÖDÉMPANEL 3 x v1 v v3 v4 v R R4 R3 R75 R JELÖLÉS: SF 1-65/A-9. SF a födémpanel betűjele ANYAGMINŐSÉGEK: Beton: C4/5 XC1 Huzal: 177.5, ST 1 födém szélesség dm-ben 65 födém vastagság mm-ben A A típusú vasalás 9. panel hossza m-ben Elemtípus Vasalás v1 v v3 v4 v5 Tömeg kg/m M knm V,c kn SF 1-65/A SF 1-65/B SF 1-65/C SF 1-65/D SF 1-65/E

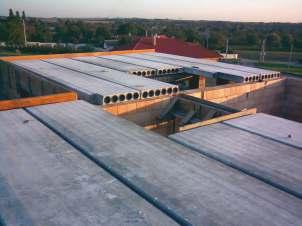

16 13. Beépítési szabályok statikai kiviteli terv elkészítéséhez A födémek beépítése statikai kiviteli tervek alapján történhet. A födémpanelok elhelyezését statikus konszignáció segíti. Például a. ábra szerint. A beépítéssel kapcsolatban az alábbiakat célszerû betartani illetve figyelembe venni: A födémek csak olyan tartószerkezetre fektethetõk fel, amelyek teherbírása a födémek teherbírásával szinkronban van, és az alakváltozása megfelel az érvényes elõírásoknak. A pallók felfekvésének tervezett mértéke L/1, de legalább 1 cm. Nagyobb felfekvés megengedett, ha a felfekvési pont mûszakilag jól definiált módon van megoldva. A födémpallók csak egyenletes felületre fektethetõk. Ha a fogadó felület nem egyenletes, és a födém alsó síkja nem adna síkot, akkor azt ki kell egyenlíteni. Utólag a födémet síkká tenni nagyon körülményes és költséges. A statikailag korrekt felfekvés érdekében puha felfekvést kell biztosítani. Ez lehet HF3-as habarcsterítés, de a legjobb - és általunk javasolt megoldás - a neoprén szalag. A maradó habarcsterítés 1-15 mm legyen. Neoprén szalag esetében 5 mm vastagságú megfelel. Az egyes elemek ellenállási értékeit az elõzõ oldalakon megtalálható táblázatok tartalmazzák. Amennyiben az épülettervezõ által kiszámított tervezési értékek nem haladják meg a táblázatokban megadott ellenállási értékeket, akkor az elemeket nem kell használhatóság határállapotra ellenõrizni, mert megfelelnek a szabványokban elõírt követelményeknek. (alakváltozás, repedéstágasság) Keresztirányú együttdolgozás bármely két egymás melletti elem között figyelembe vehetõ, de csak az elõírt legalább C/5 minõségû fugabeton esetében. Erre vonatkozóan részletes számítási módszerek az EN 1168 C melléklet C4. pontjában találhatóak. Ha az épület tervezõje pontosabb számítást nem alkalmaz, akkor a teherelosztást a szomszédos pallók között 15%-7%-15% arányban szabad megosztani. A nemkívánatos teherátrendezõdések miatt kerülni kell az egymás mellé elhelyezett, eltérõ teherbírású elemek betervezését. 1. ábra 14

17 Födémterv (részlet) 15

18 Jellemzõ koszorú kialakítási javaslatok a statikai kiviteli terv elkészítéséhez 9 1. födémpalló 6. koszorú a vasalással (statikus). víztelenítõ furat 7. bekötõvas 3. mûanyag üregzáró 8. hõszigetelés 4. 1 mm habarcsterítés 9. elõre gyártott vasbeton gerenda 5. teherhordó fal 16

19 Víztelenítõ furatokra akkor van szükség, ha a födémek takarás nélkül maradnak csapadékos idõben, és az esõzés, vagy a hóolvadás miatt az üregekbe víz kerülhet. Ha az üregekbe víz került - esõzés, vagy locsolás következtében - akkor minden üreget mindkét végén meg kell fúrni, hogy a víz kifolyhasson. A födémpallókat a koszorúkba be kell kötni. A bekötõvasak átmérõjét és méretét, alakját minden esetben statikus határozza meg! Javasolt bekötõ vasak: 6 m fesztávig Ø 8 mm 6-9 m között Ø 1 mm 9 m fölött Ø 1 mm A nem teherhordó falakat az 4. ábrának megfelelõen be kell kötni. A koszorúk és hézagok kibetonozása elõtt a statikus terven szereplõ vasalást el kell helyezni, az elemek közötti részeket ki kell tisztítani, az üregzáró dugók meglétét ellenõrizni kell. Igényes belsõ födémek esetében fokozott gondot kell fordítani arra, hogy a födémpanelok felfekvése síkot adjon. A födémpanelek felhajlásai között lehetnek különbségek. Szükség esetén ezeket a különbségeket meg kell szüntetni az alábbi módszerek egyikével: - A födémek alá elhelyezett keresztgerendával, amelyet állítható oszlopok támasztanak alá. - A födémelemeket a panelok közötti hézagba helyezett speciális feszítõeszközzel feszítik össze. A feszítõeszköz mellett a hézagba öntött beton megszilárdulása után a feszítõeszköz elbontható. (Feszítõezközt külön díjazás ellenében tudunk biztosítani!) 17

20 A koszorúk és fugák betonminõsége min.:c/5 A födémek közötti hézag betonszükséglete: FF-16 6, l/m FF-/6 7,5 l/m FF-65 11, l/m FF-3 15,3 l/m FF-4 19,5 l/m Az elemeket építés közben védeni kell a csapadék üregekbe jutásától. A födém szakszerû beépítés esetén vakolatot nem igényel. A födémcsatlakozások szokásos javítóanyagok felhasználásával eltüntethetõk. 14. Villamos és gépészeti vezetékek átvezetése a födémen. Villamos és gépészeti vezetékek, berendezések felfüggesztése - a teherbírás meghatározásánál figyelembe véve - a födém aljára lehetséges. Három alapvetõ megoldás közül lehet választani: Az üregek alatti részbe befúrt dûbelre vagy belõtt szegre történõ rögzítés. (6. ábra) Az üregeken keresztül vezetett átmenõ csavar segítségével történõ rögzítés. (7. ábra) A födémpanelek fugáiba épített szerelvényekkel történõ rögzítés. (8. ábra) A feszítõpászmákat tartalmazó sávot megfúrni tilos! A födémpallókban lyukasztások mind elõre, mind utólag kialakíthatók. Célszerû a lyukakat az üregek tengelyébe tervezni. Az üzemben a termékbe kialakított lyukak a beton kikaparásával készülnek, ezek nem esztétikus megjelenésûek. A megszilárdult födémpallóba történõ lyukasztás csak fúrással, vagy vágással alakítható ki. FERROBETON Zrt. fúrt, vagy vágott lyukak kialakítását külön díjazásért vállalja. A vésés - a dinamikus hatás okozta repedések miatt - tilos. Természetesen a lyukasztások miatti teherbírás csökkenésekkel számolni kell. Nagyobb lyukaknál a statikai ellenõrzés nem nélkülözhetõ. 9. ábra 1.ábra 18

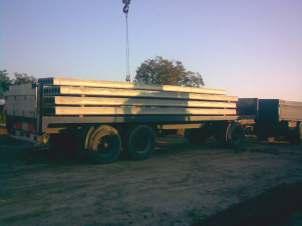

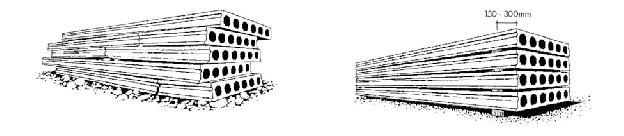

21 15. Födémek szállítása, tárolása A födémpanelek tárolása és szállítása során nagy figyelmet kell fordítani az alábbiakra: Ne tároljuk az elemek egyenetlen talajon és hézagoló alátétfa nélkül egymáson! (9. ábra) A pallókat minden esetben egyenletes, sík felületen tároljuk úgy, hogy a végétõl 15-3mm-re alátétfát helyezzünk el! (1. ábra) Egymás tetején történõ tárolás esetén minden egyes elem közé, az elemvégtõl 15-3mm-re alátétfát kell elhelyezni oly módon, hogy az egymás feletti alátétek egy síkba essenek! (1. ábra) Az elemek emelése daruval történik. Az emeléshez speciális - az elem súlypontjára szimmetrikusan elhelyezett - himbát kell használni. (11., 1. ábra) A szakszerûtlenül elhelyezett emelõeszköztõl az elem összeroppanhat, és leeshet. A megfogási helyeknél az elem alatt biztonsági láncot kell vezetni, melyet az elem megfelelõ helyre történõ mozgatása után lehet csak levenni. A lánc leszedése után kell az elemet szakszerûen a helyére emelni A drótkötéllel való emelést kerülni kell, mert az elemek pereme a kötélnél megsérülhet, a kötelek összecsúszása balesetet okozhat. Az elemek elhelyezésekor ügyelni kell arra, hogy az elem a statikus által meghatározott helyre kerüljön. A födémpanelek alá - a jobb felfekvés érdekében - neoprén szalagot kell helyezni. Ennek hiányában 1-15mm vastag HF 3-as habarcsterítés is alkalmazható. A termékemelõ himba FERROBETON Zrt-tõl bérelhetõ, vagy megvásárolható. 11. ábra 1. ábra Kiharapott vagy keskeny elem szállítása, emelése külön elbírálást igényel. A keskeny elemekbe rendszerint emelõkampók kerülnek. (13., 14. ábra) A födémpanelek hosszirányú vagy ferde vágása esetén elõfordulhat, hogy az aszimmetrikus feszítõ huzal elhelyezkedés miatt az elem jelentõs mértékben kardosodik. A hosszvágott elemek esetén minimum üregnek meg kell maradnia! A vágott elem peremének letörése szállítás, mozgatás közben nem minõsül gyártói hibának, ezért a gyártó nem vállal felelõsséget! Gyakran a panelok közötti fugák növelésével max. 15- cm-re a hosszvágott elem elkerülhetõ és a keskeny monolit sáv (sávok) könnyen zsaluzhatók és kibetonozhatók. 13. ábra 14. ábra 19

22 JEGYZETEK

23 Felelős kiadó: Vass Zoltán vezérigazgató Felelős szerkesztő: Szűcs István vállalkozási főmérnök Összeállította: Szelmann László kereskedelmi menedzser Lektorálta: Thék Eörs Henrik tervezési és fejlesztési osztályvezető
