1 ÖSSZEFOGLALÁS

2 MIT TANULTUNK? Méretkoordináció, mérettűrés Előregyártott vasbeton csarnokvázak Többszintes egy. vb. vázak Acélvázas csarnokok Ipari kapuk Nagybelmagasságú, különleges válaszfalak Padlók tervezési elvei, különleges padlók Csarnokok tűzvédelmi kérdései Favázas csarnokok Vasbeton homlokzatok Könnyű térelhatároló szerkezetek Épületenergetika Dilatációk Panelos építési mód Csarnokok hő- és páravédelmi kérdései

3 ELŐREGYÁRTOTT SZERKEZETEK Méretkoordináció: a gazdaságos előregyártás előfeltételének gondolták Nagyobb szériaszám kevesebb elemféleség tervezői szabadság korlátozása Ma a sablonok, a profilok, a kapcsolatok tipizáltak

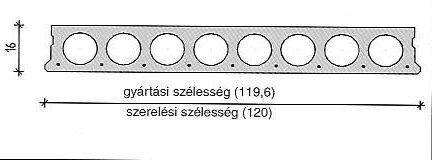

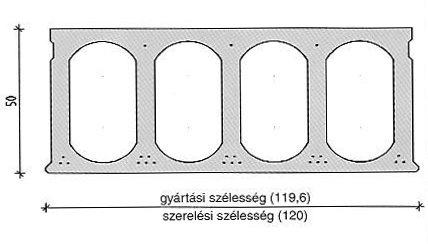

4 MÉRETTŰRÉS Mérettűrés: összerakhatóság szempontjából alapvető fontosságú kritérium Technológiától függ (pl.sablon anyaga, pontossága) Kiterjedéstől is függ (abszolút méretek nagysága)

5 MÉRETTŰRÉS KÖVETKEZMÉNYEI Az előregyártott szerkezeteket minden esetben illesztési (összeépítési) hézagok tervezésével kell konstruálni (nem lehet nullhézagos csatlakozás!) A hézag az elemek minimális, illetve maximális méreteinek összeesése mellett is tegye lehetővé az összeépítést A hézagokat az adott helyen szükséges funkciókkal kell ellátni (légzárás, párazárás, hőszigetelés, csapadékvédelem)

6 MÉRETEK

7 Pontossági osztályok MSZ szerint Függ a szerkezet anyagától, az elvárt minőségtől és a technológiai adottságoktól pl. Beton alapok h...k Monolit vb. szerkezetek f...h Előregyártott elemek d...k Ácsmunkák g...h Fém nyílászárók d...f Lemezárúk vastagsága a...b

8 MÉRETTŰRÉSEK

9 VÁZSZERKEZETEK Előregyártott vasbetonvázak: - földszintes csarnokok - többszintes vázak Merevítés nélkül: - földszintes (esetleg +1 szint), daruzatlan, nincs földrengésveszély, befogott alapozás Minden más esetben: - merevített szerkezetek - merevítés szabályai - vb. födémek tárcsamerevsége

10 VÁZSZERKEZETEK Acélvázak és favázak: - keretfőállások (lásd acélszerkezetű csarnok szerkesztői gyakorlat) - csuklós főállások (lásd faszerkezetű csarnok szerkesztői gyakorlat) - térbeli rácsostartók Merevítés minden síkon: - hosszkötések és harántkötések - szélrácsok (a födém nem tárcsamerev)

11 ÚJ SZEMPONTOK Nagy kiterjedésű épületek Dilatációk Nagy fesztávolságú szerkezetek Gazdaságosság A lejtést a tartószerkezet adja lehetőleg (lejtés és fedési mód összhangja nem új szempont!) Lehetőleg az alacsonyabb rendű tartó legyen a nagyobb fesztávú

12 ELŐREGYÁRTOTT VASBETON CSARNOKVÁZ SZERKEZETEK RÖVIDFŐTARTÓS CSARNOKVÁZ TT PANEL ZÁRÓFÖDÉMMEL, kg/m2 TÖMEG

13 ELŐREGYÁRTOTT VASBETON CSARNOKVÁZ SZERKEZETEK 31. sz. ÁÉV 1967., TT FÖDÉMPANEL HOSSZÚSÁG: MAX 18 m SZÉLESSÉG: MAX 2,4 m a födém lejt

14 ELŐREGYÁRTOTT VASBETON CSARNOKVÁZ SZERKEZETEK 31.sz.ÁÉV 1969., T FÖDÉMPANEL HOSSZÚSÁG: MAX 24 m a födém lejt

15 ELŐREGYÁRTOTT VASBETON CSARNOKVÁZ SZERKEZETEK Fesztáv: 8 m-ig terhelés függvényében Fesztáv: 22 m-ig terhelés függvényében Lejtés: hőszigeteléssel, könnyűbetonnal, eltérő magasságú támaszokkal

16 ELŐREGYÁRTOTT VASBETON CSARNOKVÁZ SZERKEZETEK NAPJAINK GERENDAVÁZ SZERKEZETE kg/m2 TÖMEG A RÖVID FŐTARTÓ ITT IS ELŐNYÖS

17 LÁGYFEDÉSŰ LAPOSTETŐK Műanyaglemez csapadékszigetelés mechanikai rögzítéssel Lépésálló ásványiszálas hőszigetelés Párafékező / párazáró réteg Acél trapézlemez födém Épszerk 4.!

18 LAPOSTETŐ, PONTRA LEJTETETT FELÜLETTEL, LÁGYFEDÉSSEL Fő lejtést a tartószerkezet adja, a haránt irányút változó vastagságú hőszigetelés. Vápa készítése lehetséges, de kerülendő.

19 I. CSUKLÓS KAPCSOLATÚ FŐÁLLÁSOK FŐÁLLÁS RÉSZEI: OSZLOP (1) HOSSZÚ FŐTARTÓ (2) MEREVÍTÉS RÉSZEI: HOSSZKÖTÉS (5) HARÁNTKÖTÉS (6) SZÉLRÁCS (4) HOMLOKZATHOZ: FALVÁZ OSZLOP (8)* FALVÁZ GERENDA (7)* TETŐHÖZ: EGYHAJÓS, HOSSZÚFŐTARTÓS VÁZ CSUKLÓS KAPCSOLATOKKAL SZELEMEN (3)* * ÉPSZ.SZÜKSÉG SZERINT

20 II. SAROKMEREV KAPCSOLATÚ KERETEK KERETFŐTARTÓK MEREVÍTÉSEI: HOSSZKÖTÉSEK SZÉLRÁCSOK TETŐHÖZ: SZELEMENEK * HOMLOKZATHOZ: FALVÁZ GERENDA * FALVÁZ OSZLOP * * ÉPSZ. SZÜKSÉG SZERINT EGYHAJÓS, HOSSZÚFŐTARTÓS VÁZ SAROKMEREV KAPCSOLATOKKAL

21 AZ UTOLSÓ ÁLLÁS VÁLTOZATAI HOSSZÚ FŐTARTÓ A VÉGFALON IS FALVÁZ OSZLOPOK NEM TÁMASZTJÁK ALÁ RÖVID GERENDÁK A VÉGFALON FALVÁZ OSZLOPOKKAL ALÁTÁMASZTVA A KÉSŐBBI BŐVÍTHETŐSÉG LEHETŐSÉGE

22 FÉMANYAGÚ EGYRÉTEGŰ HATÁROLÓ SZERKEZETEK Nagytáblás homlokzatburkolatok Épszerk3 Nagytáblás tetőfedések Épszerk2 csapadékbiztos szél- és hóterheknek ellenálló vagyonvédelem tartósság

23 HELYSZÍNEN RÉTEGENKÉNT SZERELT Kompakt szerkezet átszellőzés nélkül, trapézlemez födém+páravédelmi réteg Kockázatos rétegfelépítés! Sávos, vagy szalagfedéssel acéllemezből (esetleg alumíniumból)

24 SZENDVICSPANEL Kompakt maghőszigetelésű szerkezet, kockázat nélkül. Fém fegyverzetű szendvicspanel tömített illesztésű csatlakozása. Rögzítés hullámvölgyben, szilikongumi tömítésű acél alátéten át.

25 HELYSZÍNEN RÉTEGENKÉNT SZERELT Kéthéjú tető, átszellőztetett légréssel, trapézlemez födém példáján Az átszellőztetés önmagában nem elég védelem a harmat ellen! Sávos, vagy szalagfedés acéllemezből (esetleg alumíniumból)

26 SÁVOS, VAGY NAGYTÁBLÁS FÉMLEMEZ FEDÉS, VONALRA LEJTETVE, ATTIKA- ÉS VÁPACSATORNÁVAL A főlejtést a tartószerkezet adja (többnyire acélszerkezet!) A vápa lejtését adhatja hőszigetelés, vagy a vápa szerkezete Pontra lejtés nem lehetséges.

27 ÁLLÓ KESKENYPANEL vasbeton szendvicspanel: teljes magasságú álló falpanelek pillérváz síkja előtt alapgerendára támasztva felül vázgerendához hátrakötve külső bordákkal erősíthető pórusbeton falpalló (nálunk nem terjedt el) Lábazat nem szendvicspanel!

28 TÖBBSZINTES KESKENY ÁLLÓPANEL

29 FEKVŐ PANELOK Vasbeton szendvicspanel v. pórusbeton falpalló Fekvő elemek pillérváz előtt, 6 m hosszúságig Szerkezeti- vagy falvázpillérre terhelt Alapgerendára és egymásra m < 4,5 m 1.szerk.gyak.

30 HÉZAGKÉPZÉS

31 HÉZAGKÉPZÉS Egyfokozatú nyílt és zárt hézagképzés példái

32 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ SZERKEZETEK ásványi szálas hőszigetelés kazetták a falvázgerendák helyett tömítő zsinórok légzárás, párazárás miatt kazettát méretezni kell

szükséges kazetta lezárása vonalmenti hőhidak

33 FÉMANYAGÚ RÉTEGENKÉNT SZERELT HATÁROLÓ FALAK ablak beépítés lehetősége falsíkba kiváltás szükséges kazetta lezárása vonalmenti hőhidak Kiváltó az ablak alatt, statikai méretezés szerint

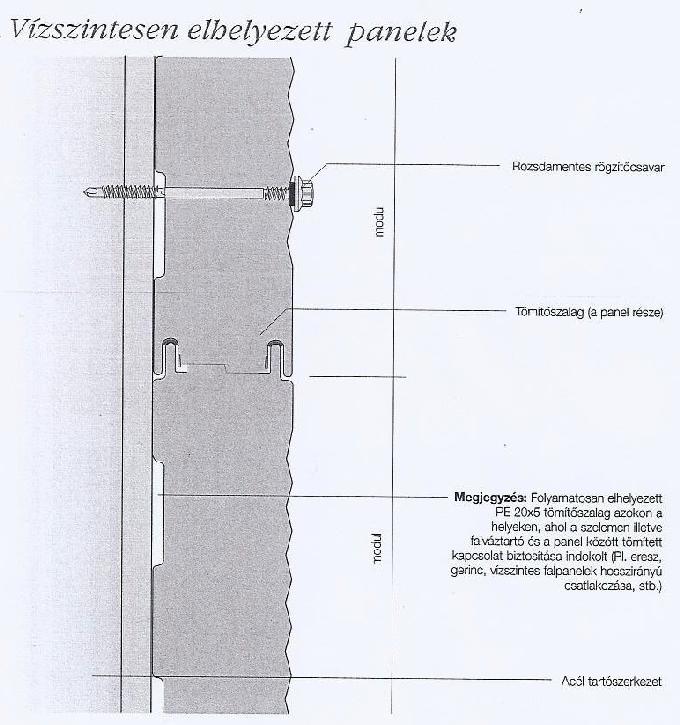

34 FÉMANYAGÚ RÉTEGES HATÁROLÓ FALAK Rögzítés szélteherre méretezve Megtámasztások távolságát méretezni Rejtett csavarrögzítés példája Fekvő panel példája

35 FÉMANYAGÚ RÉTEGES HATÁROLÓ FALAK Kőzetgyapot hőszigetelésű panel Fekvő panel példája

36 FÉMANYAGÚ RÉTEGES HATÁROLÓ FALAK Álló falpanel példája Falvázgerenda kell a megtámasztáshoz, rögzítéshez Az orom vonalán ferdén levágott záródású panelek

37 FÉMANYAGÚ RÉTEGES HATÁROLÓ FALAK KIVÁLTÓ Csak kis ablak Széles ablak kiváltása nyílászáró rögzítése: szendvicspanelhez, vagy falvázhoz elhelyezés: panel síkjába, vagy panel mögé

38 PADLÓSZERKEZETEK Nagy padlóterhelések, önálló talajon fekvő padlók Padló rétegfelépítését a követelmények és elvárások összessége alapján meghatározni Nagy padlófelületek, tágulási hézagok tervezendők

39 PADLÓSZERKEZETEK Legjellemzőbb igénybevételek: Statikai, dinamikai terhelés padlólemez vastags. rugalmas ágyazású - speciális: pl. sportpadló Nedvességhatás alulról védekezés burk. függő talajpára, illetve talajnedvesség Nedvességhatás felülről lejtés, elvezetés nedvességtűrő burkolat nedvesség vegyi hatása, hőmérséklete Hőhatás meleg, hideg (fagy?), váltakozó előjelű hőszigetelés, fagyvédelem, páravédelem

40 VÁLASZFALAK Sajátosságok: Nagy magasság állékonyság Bordákkal, vagy pillérekkel és koszorúval merevítés Nagy hosszúság állékonyság Bordákkal, vagy pillérekkel és koszorúkkal merevítés Csatlakozó szerkezetek alakváltozása Födémcsatlakozások, alakváltozások megengedése Mechanikai igénybevételek targonca, kis kocsi, stb. Ellenálló szerkezet, vagy védelem Hő- és párahatás rétegfelépítés Nedvességhatás nedvességállóság, vagy burkolhatóság

41 HATÁROLÓ SZERKEZETEK Igénybevételek és hatások pl. hőmérséklet változások, csapadék, szél, zaj, rezgések pl. páraterhelés, zaj pl. dinamikus terhelés, födémterhelés Követelmények és elvárások Csapadékbiztonság Hőszigetelés Légzárás Léghanggátlás Tűzállóság pl. tűz Teherbírás stb. stb.

42 A FÉLÉV SORÁN ÚJ SZEMPONT Tűzvédelmi megfelelőség kérdései Éghetőség Tűzállósági határérték Tűzszakaszok Épületfizikai megfelelőség Légzárás Párazárás Hőhidak állagvédelmi megfelelősége Épületenergetikai megfelelőség

43 DÖNTÉS Műszaki megfelelőség Költségek Esztétikum Az építészmérnök felelőssége Sokféle szerkezetet kell ismerni Adott esetben mely szerkezetek megfelelőek Az esztétikus csak a műszakilag megfelelők köréből kerülhet ki

44 CÉLJAINK Önálló alkotó gondolkodásra nevelés A bemutatott példák mindig csak egy fajta lehetőséget jelentenek, nem az Konkrét tárgyi ismeretek egyetlen jó megoldást nélkül azonban ez nem megy (nem Az önálló alkotáshoz feltalálókat képezünk) vezető út lépései: Elemzés Megértés Alkotó alkalmazás

45 Köszönöm a figyelmet!
