1 ACÉL KAPCSOLATI ELEMEK FEJLESZTÉSE TARTALOM 1. Előzmények, kiindulási adatok 2. Acél kapcsolati elemek leírása 2.1 Szelemenbakok 2.2 Falvázbakok 2.3 Eresz konzolok 2.4 Előtető konzolok 2.5 Kapu keretek 2.6 Attika konzolok 2.7 Füstkötényfal vázak 3. Anyagminőség, felületvédelem 4. Alkalmazott kötőelemek 5. Tervdokumentáció 5.1 Szelemenbakok T-B200 Szelemenbak B/200 Szelemenbak T-BH200 Szelemenbak BH/200 Szelemenbak T-BT200 Szelemenbak BT/200 Szelemenbak 5.2 Falvázbakok T-B Falvázbak Falvázbak T-BH Falvázbak BH/ Falvázbak T-BT Falvázbak BT/ Falvázbak 5.3 Ereszkonzolok T-E201 Ereszkonzol T-E202 Ereszkonzol E/201 Ereszkonzol E/202 Ereszkonzol 1

2 5.4 Előtető konzolok T-K12 Előtető konzol T-K18 Előtető konzol K/12 Előtető konzol K/18 Előtető konzol 5.5 Kapu keretek T-KK/I. Kapukeret I. T-KK/2 Kapukeret II. KG/1 Kapu gerenda KO/1 Kapu oszlop Falvázbak 5.6 Attika konzolok T-A150 Oldalfali attika I. T-A1513 Attika sarok II. T-A152 Végfali attika III. A/150 Attika konzol A/151 Attika konzol A/152 Attika konzol A/153 Attika konzol B/151 Falvázbak B/152 Falvázbak B/153 Falvázbak B/154 Falvázbak K/125 Tartó 5.7. Füstkötényfalak T-FF/I. Füstkötényfal I. T-FF/II. Füstkötényfal II. T-FF/III. Fustkötényfal III. KO/50 Könyökrud KTR/50 Tartó K/121 Tartó K/122 Tartó K/123 Tartó K/201 Tartó 2

3 1. ELŐZMÉNYEK, KIINDULÁSI ADATOK en tartószerkezeti dokumentáció a Lindab Kft. Vasbeton váz-lindab burkolat fejlesztési programjának keretében készült el. Célja a tárgyi programban meghatározott fiktív mintaépület alapján a vasbeton csarnokvázakhoz a Lindab térelhatárolások fogadásához szükséges acél kapcsolati elemek javasolt megoldásainak összegyűjtése a tervezők és kivitelzők számára. A kapcsolati elemek a mintaépületek általános terveinek felelnek meg: Vasbeton csarnokvázak 10% és 3% tetőlejtéssel, 6,0 m tartó távközzel, C40/50 nem repedezett betonból, Ecowall szerelt fal és Ecoroof 10%-os tető túlnyúló eresszel, Sandwall fal és Sandroof 10%-os tető túlnyúló eresszel, Casetwall kazettás fal és 3%-os Flatroof lágyfedésű tető attikafallal. A szerkezeti elemek erőtani méretezésénél az MSZ szerinti meteorológiai terheket vettük figyelembe: hóteher 0,8 kn/m2, szél torlónyomás 0,7 kn/m2, alaki tényező 0,4 és a 2 m-es peremeknél 2,0. Az acél szerkezeti elemek és kapcsolataik erőtani szempontból megfelelnek MSZ és EC követelményeinek. 2. ACÉL KAPCSOLATI ELEMEK LEÍRÁSA 2.1 Szelemenbakok Z 200 szelemenhez, max. 1,5 m szelemen távközhöz alkalmasak: B/200 hidegen hajlított L-szelvényű szelemenbak, 2db HSA dübellel rögzítve, általános használatra; BH/200 hegesztett szelemenbak, 2db HSL dübellel rögzítve, 20 mm távközt biztosít a vb. gerenda és a szelemen alja között, ami lehetőséget nyújt az alsó 20-as trapézlemez szegélyelem nélküli gerenda csatlakozásához; BT/200 hidegen hajlított laposacél támaszelem a vasbeton gerendára közvetlenül felfekvő szelemen kitámasztására szolgál és helyszíni szerelése fúrás nélkül, önfúró csavarral és belőtt szöggel történik. A szelemenbakok teherbírására a 2,0 alaki tényezőjű szélszívás a mértékadó, amire mindhárom megoldás megfelel, de a BT/200 szelementámasznál a szelement a tetősíkok 2,0 m széles szegélyében nem 2, hanem 5 db belőtt szöggel kell rögzíteni. 3

4 2.2 Falvázbakok Z-C szelemenhez, max. 1,5 m szelemen távközhöz alkalmasak:, BH/. BT/ falvázbakok, a szelemenbakoknál leírt jellemzőkkel. 2.3 Eresz konzolok C 200 szelemenhez, 0,5 m ereszhez alkalmasak. 80/80*4 zártszelvényű rudból és lemezekből hegesztett elemek. A vb. gerenda végénél a gerendához 2 db dübellel, az első szelemenekhez M10*30 csavarokkal vannak rögzítve. Hosszukat az 500 mm eresz-méret és az első szelemen távolsága határozza meg. A mintaépületeknél ez utóbbi kétféle méretének megfelelően két eresz konzol terve készült: E/201 eresz konzol mm méretben; E/202 eresz konzol mm méretben. 2.4 Előtető konzolok 1,2 és 1,8 m kinyúlású, 6,0m széles előtetők konzol-tartói. 80/80x4 rudakból és lemezekből hegesztett elemek. Z-C 200*2,5/6100 szelemenekhez szelemenbakokkal ellátott. A vb. oszlopokhoz, tetszőleges szinten, HSA dübellel vannak rögzítve. Azonos kialakítású kétféle méretű előtető konzol terve készült el: K/12 és K/18 előtető konzol. 2.5 Kapu keretek A kapu keretek /60*4 rudból és lemezekből hegesztett gerenda- és oszlopelemekből készülnek csavaros helyszíni kapcsolatokkal. A mintaépületeknek megfelelően 4,0*4,0 m-es kapuknak a kapu keret tervei készültek el, a csatlakozó falborda szintekhez igazodva, 2 változatban. Mivel a falbordák konzolosan nyúlnak a kapu oszlopokhoz, a kapu keretek befoglaló méretei erőtani szempontból nincsenek korlátozva, konstrukciós szempontból max. 5,8*5,8 m belméretűek lehetnek. Ennek megfelelően kell változtatni a kapu oszlop hosszméretét és a kapu gerenda oszlopot fogadó fülének a helyét. A kapu gerenda a vb. oszlopokhoz, a kapu oszlop a vb. padlóhoz HSA dübelekkel van rögzítve. Mivel a falbordák kapcsoló bakjai önfúró csavarokkal vannak rögzítve a kapu oszlopokhoz, a falborda szintek nem befolyásolják az oszlopot, ennek megfelelően a kapu keretekhez 3 db elem tartozik: KG/1 kapu gerenda; KO/1 kapu oszlop; falvázbak. 4

5 2.6 Attika falak A 3% tetőlejtésű mintaépülethez készült attika fal terv. A C150*2,5 attika konzolok a vb. oszlop- ok két oldalára rálapolva, 4db HSA dübellel vannak rögzítve. A végfali konzolok egységes kialakításuak, perforált furatozásuknak köszönhetően. A konzolok tetejéhez és a tetőhéjalás felett kb.100 mm-re falváz bakokkal C150*2,5 falbordák kapcsolódnak, a belső attika fal rögzítéséhez. Az attika falak elemei: A/150 ; A/151 attika konzol, oldalfali ; A/152 ; A/153 attika konzol, végfali; B/151 falvázbak; B/152 falvázbak; B/153 falvázbak; B/154 falvázbak; K/125 tartó. 2.7 Füstkötényfalak A füstkötényfalak váza a szelemenekről, illetve a magasbordás trapézlemezről kapcsolóelemekkel lelógatott és könyökrudakkal kitámasztott, max. 3,0 m távközű, max. 5,8 m magas C*2,5 oszlopokból, valamint ezekhez kapcsolóelemekkel rögzített, max. 1,5 m távközű Z*1,5 falbordákból készül. A magasságváltozatok nagy száma miatt, a lényegi információ előtérbe helyezése céljából, a C-Z-elemeket itt sem dokumentáljuk gyártmányszinten csak az összeszerelésükhöz szükséges kapcsolati elemeket: KO/50 könyökrud; KTR/50 tartó; K/121 tartó; K/122 tartó; K/123 tartó; K/201 tartó 3. MINŐSÉGI KÖVETELMÉNYEK Az acél kapcsolati elemek anyagminősége S355J2G3 MSZ EN A zártszelvényű (80/80*4 és /60*4) idomacéloké S235JRG2 MSZ EN Hegesztési varratok mérete: I varratnál a=4, sarokvarratnál a=4. Hegesztési varratok minősége C MSZ EN tűrés MSZ-04,803/25 előírásai szerint. Felületvédelem: tüzihorganyzás, vagy µm összrétegvastagságú festékbevonat rendszer. 5

6 4. ALKALMAZOTT KÖTŐELEMEK Általában az acél elemek kapcsolatainál D12 furatokban M10*30 csavarokat, a vb. elemekhez rögzítéshez D10*70 furatokban HSA M10*90/20 dübeleket használunk. Az SZBH szelemen- és falváz-bakok rögzítéséhez D12*80 furatokban HSL-3 M8/20 dübeleket terveztünk. Az SZBT szelemen- és falváz támaszoknál a vb. elemekhez szögbelövéssel rögzítünk. Az SZBT elemeknél szelemen kapcsolatoknál, valamint falbordák kapu oszlopokhoz rögzítéséhez önfúró csavarokat használunk. Az alkalmazott kötőelemek és számításba vett H húzó- és T(v) nyíróteherbírásuk (kn): Hatlapfejű tövigmenetes csavar M10* DIN 933 M10-8 DIN 934 anyával, M10-St DIN 125 alátéttel H=26; T(v=2,5)=12; T(v=1,5)=7. Önfúró csavar UBSK 4,8*20 T(v=2,5)=5,8; T(v=1,5)=3,5. NPH2-42-L15 HILTI szeg H=3; T(v=1,5)=3. HSA M90/20 HILTI dübel H=9; T(v=2,5)=9. HSL-3-M8/20 HILTI dübel H=14. Budapest, 2006 Lindab Kft. 6

7 + TARTÓSZERKEZETI TERVEK TARTALOMJEGYZÉK 1./ SZELEMENBAK T- B200 SZELEMENBAK B/200 SZELEMENBAK 2./ FALVÁZBAK T-B FALVÁZBAK FALVÁZBAK 3./ ERESZKONZOLOK T-E201 ERESZKONZOL T-E202 ERESZKONZOL E/201 ERESZKONZOL E/202 ERESZKONZOL 4./ ELŐTETŐ KONZOLOK T-K12 ELŐTETŐ KONZOL T-K18 ELŐTETŐ KONZOL K/12 ELŐTETŐ KONZOL K/18 ELŐTETŐ KONZOL 5./ KAPU KERETEK T-KK/I KAPUKERET I. T-KK/II KAPUKERET II. KG/1 KAPU GERENDA KO/1 KAPU OSZLOP FALVÁZBAK 6./ ATTIKA KONZOLOK T-A250 ATTIKA KONZOL I. T-A251 ATTIKA KONZOL II. T-A150 ATTIKA KONZOL III. A/150 ATTIKA KONZOL A/151 ATTIKA KONZOL B/151 FALVÁZBAK B/152 FALVÁZBAK A/250 ATTIKA KONZOL A/251 ATTIKA KONZOL B/251 FALVÁZBAK B/252 FALVÁZBAK 7./ FÜST KÖTÉNYFALAK T- FF/I FÜST KÖTÉNYFAL I. T- FF/II FÜST KÖTÉNYFAL II. T- FF/III FÜST KÖTÉNYFAL III. KO/50 KÖNYÖKRÚD KTR/50 TARTÓ K/121 TARTÓ K/122 TARTÓ K/123 TARTÓ K/201 TARTÓ

8 B/200 B/ x D 12 - M 10 x 30 Z200/ xD12- M10x Z200/ xD12 B/200 Z200/1.2 Z200/1.2 2xD12 SZELEMENBAK R B/200 1:10 1:5 szám szám T- B200

9 LH180/70/8 1.8 B/ x D SZELEMENBAK R B/200 1:5 szám szám B/200

10 BH/ xD12- M10x30 BH/200 Z200/ Z200/ xD12 D12 x 80 HSL M8 / HILTI / 2xD12- M10x30 4xD12- M10x30 BH/200 Z200/1.2 Z200/1.2 2xD12 D12 x 80 HSL M8 / HILTI / R SZELEMENBAK BH/200 1:10 1:5 szám szám T- BH20

11 PL50* PL100* PL30* BH/ x D R SZELEMENBAK BH/200 1:5 szám szám BH/200

12 BT/200 BT/200 Z200/1.2 1xD6 S-MDO3Z - 5,5x S-MDO3Z - 5,5x S-MDO3Z - 5,5x19 Z200/1.2 NPH L15 SZEG xD6 NPH L15 SZEG S-MDO3Z - 5,5x19 S-MDO3Z - 5,5x19 BT/200 NPH L15 SZEG Z200/1.2 Megjegyzés : Az épület gerinc kétoldali 3 sorban és az eresz meletti 3 sorban 5 db szeg szükséges! Z200/1.2 S-MDO3Z - 5,5x19 NPH L15 SZEG R SZELEMENBAK BT/200 1:10 1:5 szám szám T- BT20

13 PL50* BT/ x D x D6 R SZELEMENBAK BT/200 1:5 szám szám BT/200

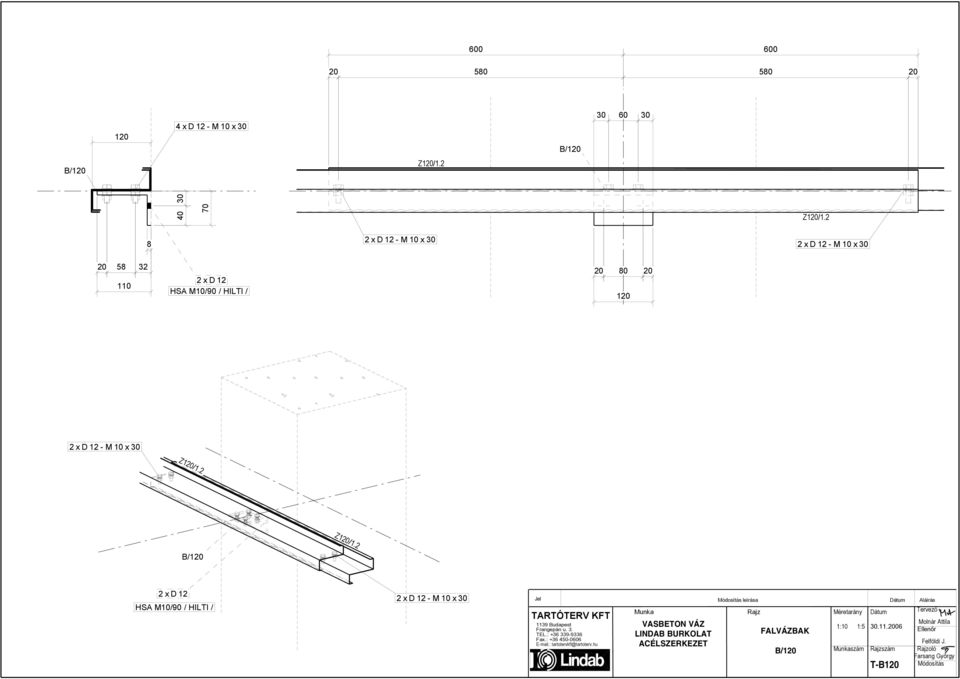

14 x D 12 - M 10 x xD xD12 2xD12- M10x30 FALVÁZBAK R 1:10 1:5 szám szám T-B
