2 TŰZÁLLÓ RENDSZEREK 1 Funkcióikat tűz esetén is megtartó kábeltartó rendszerek SZBVÁNYOS SZERKEZETEK KOPOS KOLÍN a.s. az idevonatkozó szabványoknak és előírásoknak megfelelő tűzálló rendszereket gyárt. Ide tartoznak az 1,5 mm vastag lemezből készült JUPITER KZ kábeltálcák, és a 150 mm-es létrafok távolságú KL kábellétrák. rendszerbe bármilyen gyártótól származó kábeleket el lehet helyezni oldal NEM SZBVÁNYOS SZERKEZETEK KOPOS folyamatosan dolgozik azon, hogy vevőinek kedvezőbb áru tűzálló termékeket és rendszereket kínáljon. tűzálló kábelnyomvonalak beszerzési költségeit csökkenteni lehet a szabványos előírásoknál vékonyabb lemezek használatával, a kábelcsatornák alakjának és a rendszert rögzítő elemeknek az átgondoltabb kivitelével. szabvány lehetőséget biztosít az ilyen jellegű kábelnyomvonalak jóváhagyására is, és az ilyen rendszereket nem szabványos (nem standard) rendszereknek hívja. nem szabványos rendszerek közé tartozik az 1,25 mm vastag lemezből készült, szűkített csatlakozó végződéssel rendelkező MRS és JUPITER kábeltálca, a 300 mm-es létrafok távolságú kábellétra, a fém tartósín, a kábeltartó bilincsekből álló szerelések, valamint az acél védőcsövek oldal KOPOS kábeltartó rendszer megfelel a DIN 4102 szabvány 12. részében leírt követelményeknek és a ZP 27/2008 valamint az STN előírásoknak, a szabványos felfutású hőmérséklet-idő görbe szerinti 1006 C-os hőmérséklet hatásának, 90 percig. rendszer a következő tűzállósági osztályokba sorolható be: E 90 a DIN 4102 szabvány 12. része szerint P 90-R a ZP 27/2008 szerint PS 90 a STN szerint. rendszer részei: szabványos kábelnyomvonalak: nem szabványos kábelnyomvonalak: kábeltálcák 150 mm-es létrafok távolságú kábellétrák 1,25 mm vastag lemezből készült, szűkített csatlakozó végződéssel rendelkező kábeltálcák 300 mm-es létrafok távolságú kábellétrák tartósínek acél védőcsövek elektromos szerelődobozok egyoldalas és dupla kábelrögzítő bilincsek Mindkét rendszert különböző felületvédelemmel ellátva (festve is) tudjuk szállítani. festés típusáról és a rétegvastagságáról konzultáljon a kereskedelmi képviselőnkkel. KOPOS kábeltartó rendszer egy része megfelel a ZP 27/2008 előírásnak, a 16 perces felfutású, konstans hőmérsékletű görbe szerinti 750 C-os hőmérséklet hatásának, 120 percig, ezek tűzállósági besorolása: 27/ C/120/136-R Ide tartoznak: a JUPITER kábeltálcák a kábellétrák az acél védőcsövek z ezekből készült kábelnyomvonalak alagutakban is használhatók. jelen katalógusban megtalálja az egyes kábelnyomvonalak szerelésének részletes leírásait, a rendszerek tartozékait, a szerelőelemeket, a tűzálló erősáramú és adatkábelek alkalmazásait. KOPOS KOLÍN a.s., a rendszer gyártója ajánlja, hogy a szerelés során tartsák be a jelen katalógusban található szerelési útmutatásokat. Ezek be nem tartása esetén a gyártó nem vállal felelősséget a tűz miatt bekövetkező károkért.

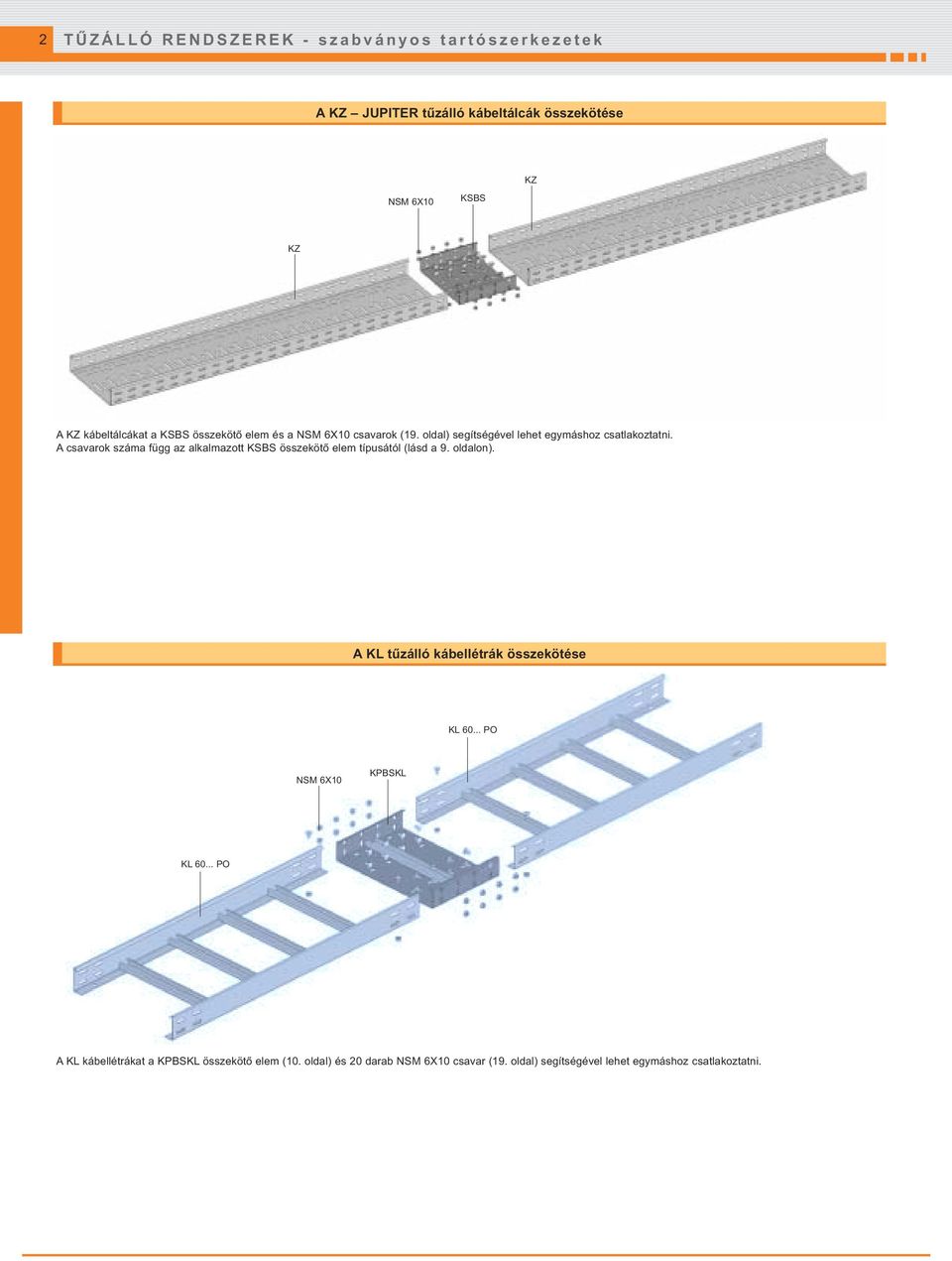

3 2 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek KZ JUPITER tűzálló kábeltálcák összekötése KZ NSM 6X10 KSBS KZ KZ kábeltálcákat a KSBS összekötő elem és a NSM 6X10 csavarok (19. oldal) segítségével lehet egymáshoz csatlakoztatni. csavarok száma függ az alkalmazott KSBS összekötő elem típusától (lásd a 9. oldalon). KL tűzálló kábellétrák összekötése KL PO NSM 6X10 KPBSKL KL PO KL kábellétrákat a KPBSKL összekötő elem (10. oldal) és 20 darab NSM 6X10 csavar (19. oldal) segítségével lehet egymáshoz csatlakoztatni.

4 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek 3 JUPITER KZ kábeltálcák födémre szerelt nyomvonalak, SPL mennyezeti tartóval SPL KPO VS 41X16 KPO MZ 10 M 10 ZT 10 KZ max min. 250 DTBS M 10 PD 10 MZ KSBS NSM KPO VS 41X16 MZ 10 S 10X50 M 10 ZT 10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN SPL DTBS adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN PD 10 M 10 nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 3 kábeltálca oldalfal magassága 60 mm kábeltálca szélessége 50; 75; 100; 150; 200; 300 mm kábeltálca lemezvastagsága 1,5 mm nyomvonal leírása tartószerkezet fő eleme a KPO dübellel a födémhez erősített SPL mennyezeti tartó. tartószerkezet további tartozékai: DTBS konzol, amely 2 db S 10X40 csavar, 2 db M10 anya és 2 db PD 10 alátéttel van a mennyezeti tartóhoz erősítve. hhoz, hogy a nyomvonal megfeleljen a tűzvédelmi előírásoknak, a konzolt ZT 10 menetes rúd és VS 41X16 szerelőelem segítségével is a födémhez kell rögzíteni. 3 nyomvonal egymás fölötti elhelyezése esetén ZT 12 menetes rudat, M 12 és MZ 12 anyát, valamint PD 12 alátétet kell használni. mennyezeti felfüggesztési pontok között a távolság nem lehet 1200 mm-nél több. KZ kábeltálcát a DTBS konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Ezekből az elemekből legfeljebb csak három szintből álló kábelnyomvonalakat lehet kiépíteni. z egyes szintek közti ajánlott távolság: 300 mm. legfelső kábeltálca és a födém közti minimális távolság 250 mm. z összeállítás előnye, hogy a mennyezeti tartó mindkét oldalára lehet DTBS konzolokat szerelni. Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: DTBS SPL KPO VS 41X M PD MZ M PD MZ S 10X S 10X ZT ZT NSM 6X

5 4 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek JUPITER KZ kábeltálcák födémre szerelt nyomvonalak, menetes rúddal és tartóprofillal KPO VS 41X16 MZ 10 M 10 ZT 10 KZ min KSBS NSM max MP 41X41 M 10 PD 10 PVL 10 MZ 10 ZT 10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 2 kábeltálca oldalfal magassága 60 mm kábeltálca szélessége 50; 75; 100; 150; 200; 300 mm kábeltálca lemezvastagsága 1,5 mm nyomvonal leírása ZT 10 menetes rúd 2 db VS 41X16 szerelőelem és tűzálló KPO 10 dübel segítségével van a födémhez erősítve. MP 41X41 szerelő profil a felső részén M 10 anya segítségével van megtámasztva a menetes rúdon. szerelő profil az alsó részén MZ 10 összekötő anya segítségével van rögzítve. Ez az összeállítás legfeljebb csak 2 nyomvonal szint kiépítését teszi lehetővé. KZ kábeltálcát a szerelő profilhoz S 6X20 M csavarok és PVL 6 alátétek segítségével kell rögzíteni. z egyes szintek közti ajánlott távolság: 300 mm. legfelső kábeltálca és a födém közti minimális távolság 250 mm. Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: MP 41X VS 41X KPO 2 2 M MZ ZT PVL PD S 6X20 M 2 4 PVL 6 2 4

6 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek 5 JUPITER KZ kábeltálcák falra szerelt nyomvonalak VS 41X45 KPO MZ 10 M 10 ZT 10 max VS 41X45 KZ M 10 PD 10 DTBS MZ KSBS NSM Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 2 kábeltálca oldalfal magassága 60 mm kábeltálca szélessége 50; 75; 100; 150; 200; 300 mm kábeltálca lemezvastagsága 1,5 mm nyomvonal leírása tartószerkezet fő eleme a DTBS konzol, amely tűzálló KPO 10 dübel segítségével közvetlenül a falhoz van rögzítve. DTBS konzol végén egy persely található, amelybe a ZT 10 menetes rudat be lehet tolni és a felső részén egy M 10 anyával megtámasztani. konzol perselyének az alsó részén MZ 10 összekötő anya rögzíti a menetes rudat. z ilyen felépítésű tartószerkezetből legfeljebb kétszintes kábelnyomvonalat lehet kialakítani (a szintek közti ajánlott távolság 300 mm). felső szintet menetes rúd, valamint két darab 45 -os tartóelem segítségével kell a falhoz felülről rögzíteni. DTBS konzolok felerősítési pontjai között a távolság nem lehet 1200 mm-nél több. KZ kábeltálcát a DTBS konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Egyszintes kábelnyomvonal kiépítése esetén a VS 41X45 tartóelemet a DTBS konzol végén található perselyhez S 10X30 csavar, M 10 anya és PD 10 alátét segítségével kell hozzáerősíteni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: DTBS 1 2 VS 41X KPO ZT M S 10X MZ PD NSM 6X Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni.

7 6 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek KL PO kábellétrák födémre szerelt nyomvonalak, SPL mennyezeti tartóval KPO SPL KPO VS 41X16 MZ 10 M 10 ZT 10 KL PO min DTBS M 10 PD 10 MZ 10 KPBSKL max NSM 6X10 S 10X50 KPO VS 41X16 MZ 10 M 10 ZT 10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 60-R ZP 27/2008 E 60 DIN PS 60 STN SPL DTBS PVL 10 M 10 nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 20 kg nyomvonal szintek maximális száma 3 kábellétra oldalfal magassága 60 mm kábellétra szélessége 150; 200; 300; 400 mm kábellétra lemezvastagsága 1,5 mm nyomvonal leírása tartószerkezet fő eleme a KPO dübellel a födémhez erősített SPL mennyezeti tartó. tartószerkezet további tartozékai: DTBS konzol, amely 2 db S 10X40 csavar, 2 db M10 anya és 2 db PD 10 alátéttel van a mennyezeti tartóhoz erősítve. hhoz, hogy a nyomvonal megfeleljen a tűzvédelmi előírásoknak, a konzolt ZT 10 menetes rúd és VS 41X16 szerelőelem segítségével is a födémhez kell rögzíteni. 3 nyomvonal egymás fölötti elhelyezése esetén ZT 12 menetes rudat, M 12 és MZ 12 anyát, valamint PD 12 alátétet kell használni. mennyezeti felfüggesztési pontok között a távolság nem lehet 1200 mm-nél több. KL PO kábellétrákat a DTBS konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Ezekből az elemekből legfeljebb csak három szintből álló kábellétra nyomvonalat lehet kiépíteni. z egyes szintek közti ajánlott távolság: 300 mm. legfelső kábellétra és a födém közti minimális távolság 250 mm. z összeállítás előnye, hogy a mennyezeti tartó mindkét oldalára lehet DTBS konzolokat szerelni. Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: DTBS SPL KPO VS 41X M PD MZ M PD MZ S 10X S 10X ZT ZT NSM 6X

8 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek 7 KL PO kábellétrák födémre szerelt nyomvonalak, menetes rúddal és tartóprofillal KPO VS 41X16 MZ 10 M 10 ZT 10 KPBSKL NSM 6X10 KL PO 300 min. 250 max M 10 PD 10 PVL 10 MZ 10 MP 41X41 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 60-R ZP 27/2008 E 60 DIN PS 60 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 20 kg nyomvonal szintek maximális száma 2 kábellétra oldalfal magassága 60 mm kábellétra szélessége 150; 200; 300; 400 mm kábellétra lemezvastagsága 1,5 mm nyomvonal leírása ZT 10 menetes rúd 2 db VS 41X16 szerelőelem és tűzálló KPO 10 dübel segítségével van a födémhez erősítve. MP 41X41 szerelő profil a felső részén M 10 anya segítségével van megtámasztva a menetes rúdon. szerelő profil az alsó részén MZ 10 összekötő anya segítségével van rögzítve Ez az összeállítás legfeljebb csak 2 nyomvonal szint kiépítését teszi lehetővé. KL kábellétrát a szerelő profilhoz S 6X20 M csavarok és PVL 6 alátétek segítségével kell rögzíteni. z egyes szintek közti ajánlott távolság: 300 mm. legfelső kábellétra és a födém közti minimális távolság 250 mm. Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: MP 41X VS 41X KPO M MZ ZT PVL PD S 6X20 M 2 4 PVL 6 2 4

9 8 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek KL PO kábellétrák falra szerelt nyomvonalak VS 41X45 MZ 10 M 10 ZT 10 max KL KPBSKL NSM 6X10 VS 41X M 10 PD 10 DTBS MZ 10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 60-R ZP 27/2008 E 60 DIN PS 60 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 20 kg nyomvonal szintek maximális száma 2 kábellétra oldalfal magassága 60 mm kábellétra szélessége 150; 200; 300; 400 mm kábellétra lemezvastagsága 1,5 mm nyomvonal leírása tartószerkezet fő eleme a DTBS konzol, amely tűzálló KPO 10 dübel segítségével közvetlenül a falhoz van rögzítve. DTBS konzol végén egy persely található, amelybe a ZT 10 menetes rudat be lehet tolni és a felső részén egy M 10 anyával megtámasztani. konzol perselyének az alsó részén MZ 10 összekötő anya rögzíti a menetes rudat. z ilyen felépítésű tartószerkezetből legfeljebb kétszintes kábelnyomvonalat lehet kialakítani (a szintek közti ajánlott távolság 300 mm). felső szintet menetes rúd, valamint két darab 45 -os tartóelem segítségével kell a falhoz felülről rögzíteni. DTBS konzolok felerősítési pontjai között a távolság nem lehet 1200 mm-nél több. KL PO kábellétrákat a DTBS konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Egyszintes kábelnyomvonal kiépítése esetén a VS 41X45 tartóelemet a DTBS konzol végén található perselyhez S 10X30 csavar, M 10 anya és PD 10 alátét segítségével kell hozzáerősíteni. Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: DTBS 1 2 VS 41X KPO ZT M S 10X MZ PD NSM 6X10 2 4

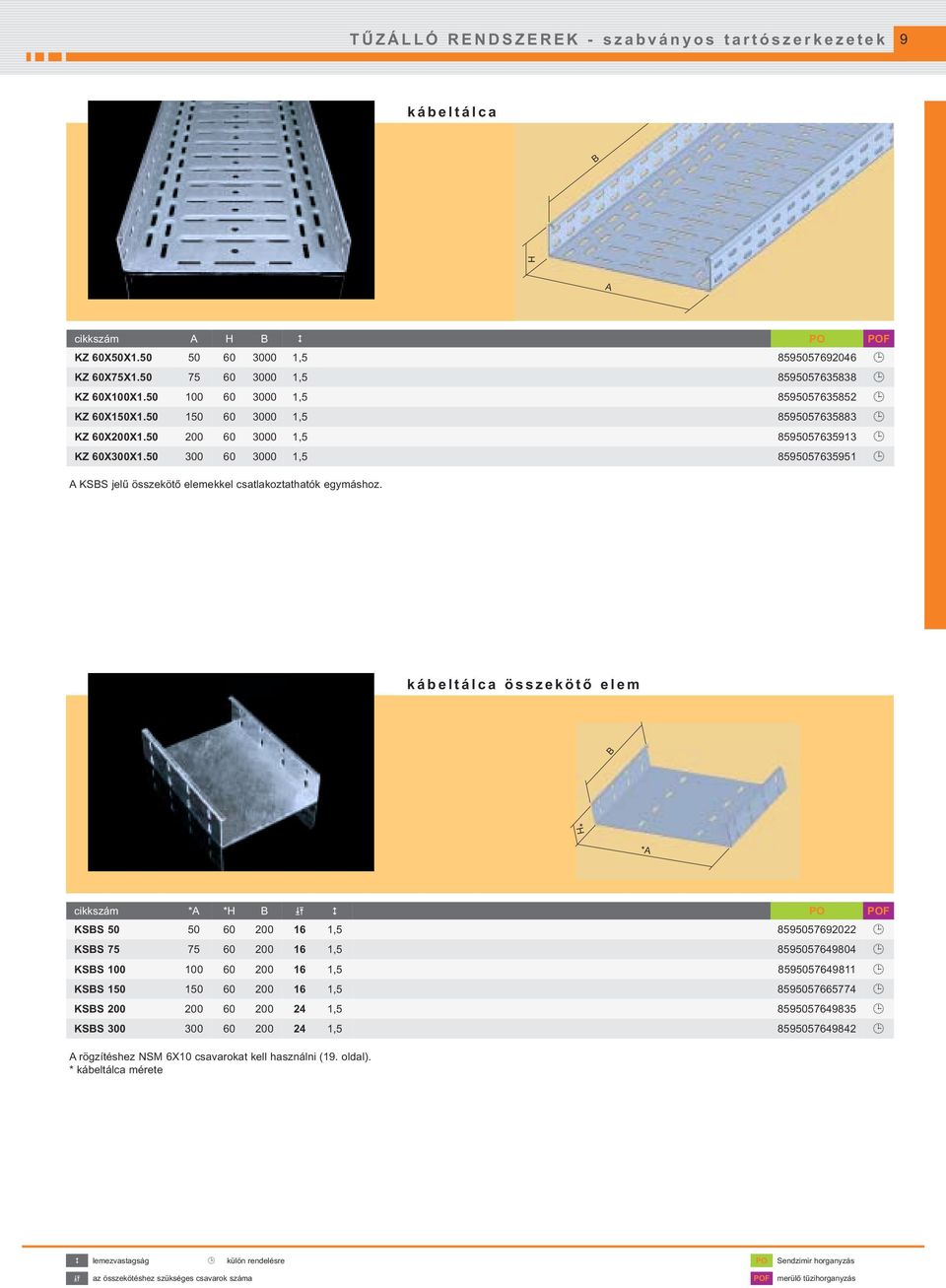

10 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek 9 kábeltálca B H cikkszám H B PO POF KZ 60X50X , KZ 60X75X , KZ 60X100X , KZ 60X150X , KZ 60X200X , KZ 60X300X , KSBS jelű összekötő elemekkel csatlakoztathatók egymáshoz. kábeltálca összekötő elem B *H * cikkszám * *H B PO POF KSBS , KSBS , KSBS , KSBS , KSBS , KSBS , rögzítéshez NSM 6X10 csavarokat kell használni (19. oldal). * kábeltálca mérete lemezvastagság külön rendelésre PO Sendzimir horganyzás az összekötéshez szükséges csavarok száma POF merülő tűzihorganyzás

11 10 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek kábellétra C B H cikkszám H B C PO POF KL 60X , KL 60X , KL 60X , KL 60X , Maximális terhelhetőség 20 kg/m. kábellétrákból funkcióikat tűz esetén is megtartó, emelkedő kábelnyomvonal szakaszokat is ki lehet építeni. falhoz rögzítéshez DRIPN derékszögű tartókat (18. oldal) kell használni. DRIPN tartók rögzítéséhez Ø10 mm-es furatokat kell fúrni, és a S 10X20 csavarokat és M 10 anyákat kell használni. KPBSKL jelű összekötő elemekkel csatlakoztathatók egymáshoz. kábellétrákhoz a JUPITER kábeltálcák oldalon feltüntetett alkatrészeit lehet használni. kábellétra összekötő elem B *H * cikkszám * *H B PO POF KPBSKL , KPBSKL , KPBSKL , KPBSKL , rögzítéshez NSM 6X10 csavarokat kell használni (19. oldal). * kábellétra mérete lemezvastagság külön rendelésre PO Sendzimir horganyzás az összekötéshez szükséges csavarok száma POF merülő tűzihorganyzás

12 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek os sarokidom B H 7 x17 cikkszám H B S F O 90X60X , O 90X60X , O 90X60X , O 90X60X , O 90X60X , O 90X60X , O 90X60X , z idom csatlakoztatáshoz NSM 6X10 csavarokat kell használni (19. oldal). 400 mm széles idom esetében a külső oldal szöge letöréssel van kialakítva. Ezt az idomot tűzálló rendszerekben csak a kábellétráknál lehet felhasználni. T-idom C H 7 x17 B cikkszám H B C S F T 60X , T 60X , T 60X , T 60X , T 60X , T 60X , T 60X , z idom csatlakoztatáshoz NSM 6X10 csavarokat kell használni (19. oldal). 400 mm széles T-idomot tűzálló rendszerekben csak a kábellétráknál lehet felhasználni. lemezvastagság külön rendelésre S Sendzimir horganyzás az összekötéshez szükséges csavarok száma F merülő tűzihorganyzás

13 12 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek kereszt idom H 7 x17 B cikkszám H B S F KR 60X , KR 60X , KR 60X , KR 60X , KR 60X , KR 60X , KR 60X , z idom csatlakoztatáshoz NSM 6X10 csavarokat kell használni (19. oldal). 400 mm széles keresztidomot tűzálló rendszerekben csak a kábellétráknál lehet felhasználni. 90 -os süllyedő idom B H 7 x17 cikkszám H B S F KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , KO 90X60X , z idom csatlakoztatáshoz NSM 6X10 csavarokat kell használni (19. oldal). 400 mm széles süllyedő idomot tűzálló rendszerekben csak a kábellétráknál lehet felhasználni. Emelkedő és süllyedő kábelnyomvonalak kiépítéséhez kizárólag csak kábellétrákat szabad alkalmazni, akkor is, ha a vízszintes nyomvonal szakaszok kábeltálcákból vannak kiépítve. lemezvastagság külön rendelésre S Sendzimir horganyzás az összekötéshez szükséges csavarok száma F merülő tűzihorganyzás

14 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek os emelkedő idom B H 7 x17 cikkszám H B S F SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , SO 90X60X , z idom csatlakoztatáshoz NSM 6X10 csavarokat kell használni (19. oldal). 400 mm széles emelkedő idomot tűzálló rendszerekben csak a kábellétráknál lehet felhasználni. Emelkedő és süllyedő kábelnyomvonalak kiépítéséhez kizárólag csak kábellétrákat szabad alkalmazni, akkor is, ha a vízszintes nyomvonal szakaszok kábeltálcákból vannak kiépítve. véglezáró H 7 x25 B cikkszám H B S F K 60X , K 60X , K 60X , K 60X , K 60X , K 60X , z idom csatlakoztatáshoz NSM 6X10 csavarokat kell használni (19. oldal). lemezvastagság külön rendelésre S Sendzimir horganyzás az összekötéshez szükséges F merülő tűzihorganyzás

15 14 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek szűkítő idom B 7 x25 H cikkszám H B S F SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , SR 60X , z idom csatlakoztatáshoz NSM 6X10 csavarokat kell használni (19. oldal). szűkítő idom csatlakozó segítségével a nyomvonalak kábeltálcáinak és kábellétráinak a szélességét lehet megváltoztatni. univerzális csatlakozó idom 238 H x14 7 x32 7 x17 cikkszám H S F SU , Nyomvonal kiegészítő leágazásához, T-idom helyettesítéséhez, egy leágazáshoz 2 darab szükséges. z idom csatlakoztatáshoz NSM 6X10 csavarokat kell használni (19. oldal). lemezvastagság külön rendelésre S Sendzimir horganyzás az összekötéshez szükséges csavarok száma F merülő tűzihorganyzás

16 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek 15 csuklós összekötő idom H 7 x17 cikkszám H S F SK , csuklós összekötő kábeltálcához való rögzítéséhez NSM 6X10 csavarokat kell használni (19. oldal). választófal B H C D cikkszám H B C D S F P , x , rögzítéshez NSM 6X10 csavarokat kell használni (19. oldal), méterenként 2 darabot. választófallal a kábeltálcán belül egymástól el lehet választani a kábeleket. lemezvastagság külön rendelésre S Sendzimir horganyzás az összekötéshez szükséges csavarok száma F merülő tűzihorganyzás

17 16 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek mennyzeti tartó B C 15x cikkszám B C F SPL , SPL , SPL , SPL , SPL , SPL , SPL , SPL , DTBS konzolok rögzítéséhez, két darab S 10X40 (S 10X50 - a kétoldalas szerelés esetén) csavar, anya és PD alátét segítségével.. konzol B C E D cikkszám B C D E PO DTBS x x 20 0, DTBS x x 20 0, DTBS x x 20 0, DTBS x x 20 0, DTBS x x 20 1, Tűzálló dübelek segítségével közvetlenül a falhoz erősíthető, illetve az SPL mennyezeti tartókra rögzíthető. konzol végén található perselyt a ZT menetes rúdhoz kell rögzíteni (alulról és felülről megtámasztva), alátétek és anyák segítségével. DTBS konzolokat tűzihorganyzott felületvédelemmel szállítjuk. kg / db F merülő tűzihorganyzás PO merülő tűzihorganyzás

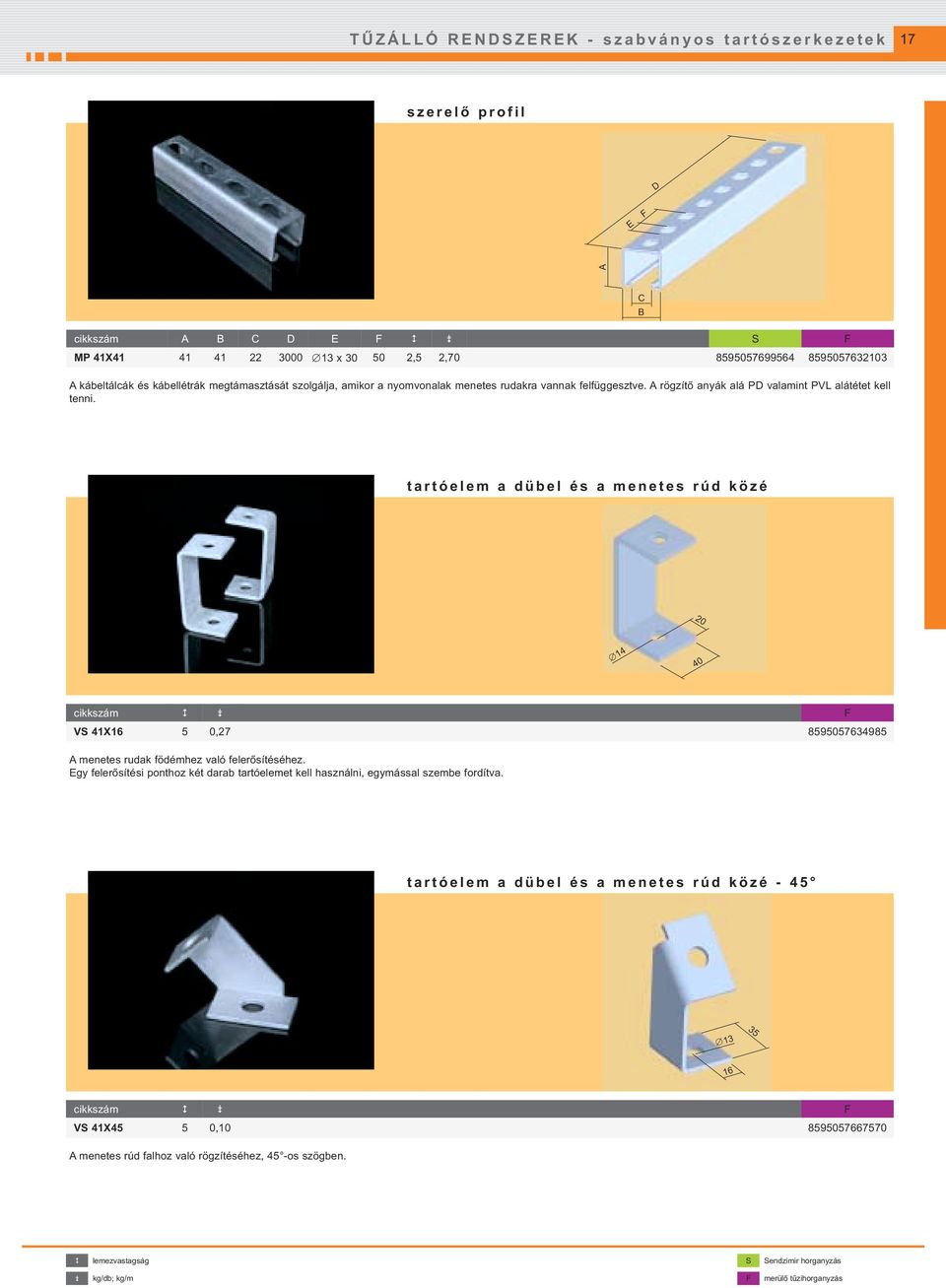

18 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek 17 szerelő profil D E F cikkszám B C D E F S F MP 41X x ,5 2, kábeltálcák és kábellétrák megtámasztását szolgálja, amikor a nyomvonalak menetes rudakra vannak felfüggesztve. rögzítő anyák alá PD valamint PVL alátétet kell tenni. C B tartóelem a dübel és a menetes rúd közé cikkszám F VS 41X16 5 0, menetes rudak födémhez való felerősítéséhez. Egy felerősítési ponthoz két darab tartóelemet kell használni, egymással szembe fordítva. tartóelem a dübel és a menetes rúd közé cikkszám F VS 41X45 5 0, menetes rúd falhoz való rögzítéséhez, 45 -os szögben. lemezvastagság S Sendzimir horganyzás kg/db; kg/m F merülő tűzihorganyzás

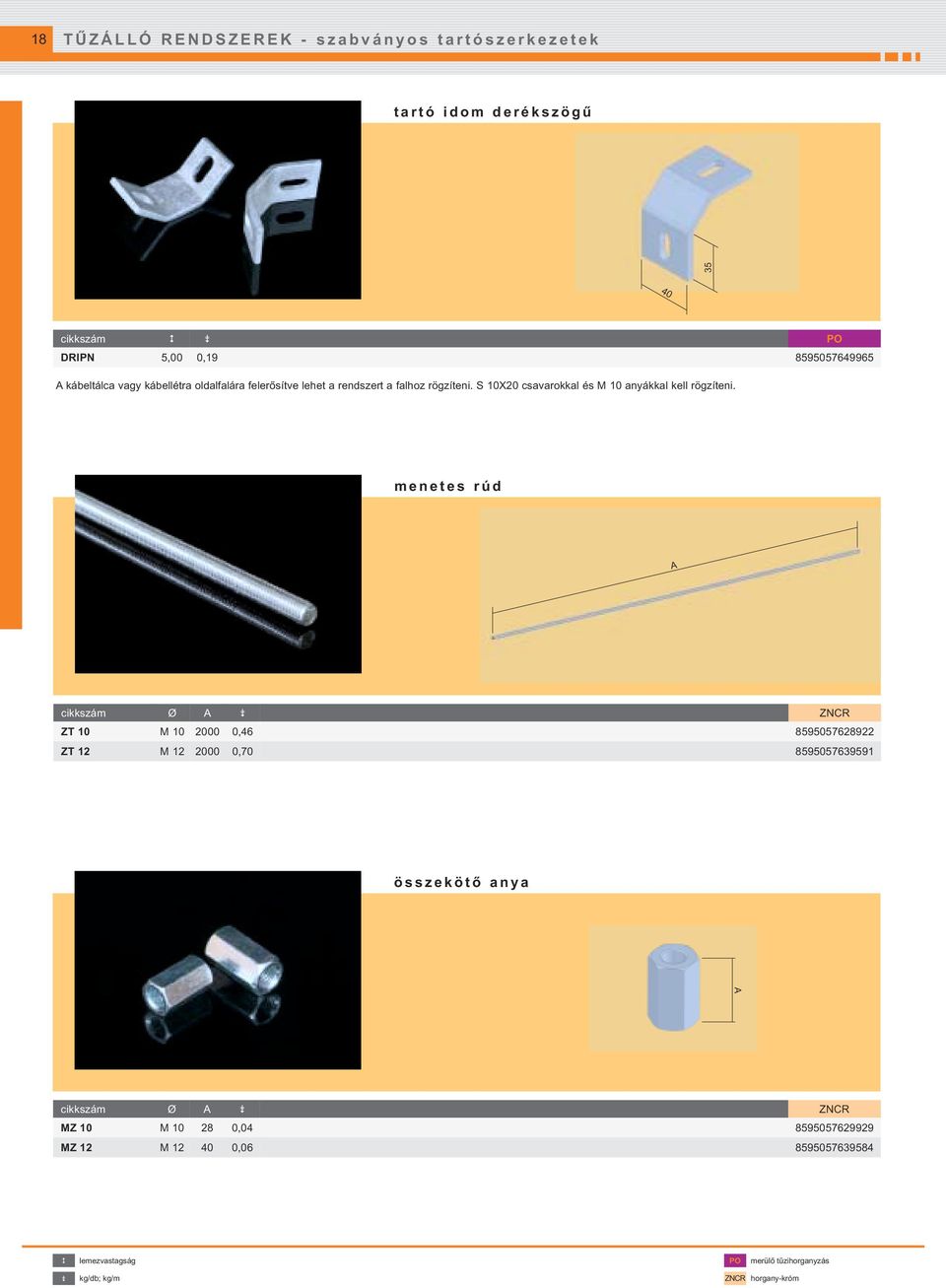

19 35 18 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek tartó idom derékszögű 40 cikkszám PO DRIPN 5,00 0, kábeltálca vagy kábellétra oldalfalára felerősítve lehet a rendszert a falhoz rögzíteni. S 10X20 csavarokkal és M 10 anyákkal kell rögzíteni. menetes rúd cikkszám Ø ZNCR ZT 10 M , ZT 12 M , összekötő anya cikkszám Ø ZNCR MZ 10 M , MZ 12 M , lemezvastagság PO merülő tűzihorganyzás kg/db; kg/m ZNCR horgany-króm

20 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek 19 kapupánt csavar + önbiztosító anya cikkszám ZNCR GMT NSM 6X10 0, NSM 8X15 0, ; NSM 6X10-GMT 0, NSM 8X15-GMT 0, ; gömbfejű csavar és önbiztosító anya cikkszám ZNCR S 6X10 M 0, S 6X20 M 0, S 6X50 M 0, S 10X50 M 0, gömbfejű csavar és önbiztosító anya cikkszám ZNCR GMT NSMP 6X10 0, ; NSMP 8X12 0, ; NSMP 8X12-GMT 0, ; kg/db ZNCR horgany-króm mennyiség a kiszerelésben GMT nem elektrolitikus bevonat

21 20 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek hatlapfejű csavar cikkszám ZNCR S 6X20 0, S 6X30 0, S 8X20 0, S 8X30 0, S 8X40 0, S 8X50 0, S 8X70 0, S 10X20 0, S 10X30 0, S 10X40 0, S 12X20 0, S 12X30 0, S 12X40 0, S 12X50 0, hatlapú anya cikkszám ZNCR M 6 0, M 8 0, M 10 0, M 12 0, kg/db ZNCR horgany-króm mennyiség a kiszerelésben

22 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek 21 alátét cikkszám ZNCR PD , PD , PD , PD , nagy alátét cikkszám ZNCR PVL , PVL , kg/db ZNCR horgany-króm mennyiség a kiszerelésben

23 22 TŰZÁLLÓ RENDSZEREK - szabványos tartószerkezetek tartóbilincs B cikkszám min. B F PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , PKC , z adatok a legkisebb és legnagyobb befogható kábelátmérőt tartalmazzák. Külön rendelésre tudunk két kábel befogására használható, PKC2 jelű tartóbilincseket is szállítani. dübel D B C cikkszám B *C *D *E menet PO KPO 6X M6 0, KPO 6X M6 0, KPO 8X M8 0, KPO 8X M8 0, KPO 10X M10 0, KPO 10X M10 0, KPO 12X M12 0, KPO 12X M12 0, KPOZ M10 0, KPOZ M12 0, *C - rögzítési mélység *D - rögzítendő anyag maximális vastagsága *E - minimális furatmélység tűzálló dübelek segítségével a kábelnyomvonalak szerkezeti elemeit lehet az épületszerkezetekhez (beton, ásványkő stb.) erősíteni. KPOZ beütő dübelek segítségével a menetes rudakat közvetlenül lehet az épületszerkezetekhez rögzíteni. kg/db PO Sendzimir horganyzás F merülő tűzihorganyzás

24 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek 23 NKZ MRS tűzálló kábeltálcák összekötése NKZ NSM NS NKZ NKZ kábeltálcákat a NS összekötő elem és a NSM 6X10 csavarok (19. oldal) segítségével lehet egymáshoz csatlakoztatni. csavarok száma függ az alkalmazott NS összekötő elem típusától (lásd a 58. oldalon). NKZN MRS tűzálló kábeltálcák összekötése NKZN NSM NS8 NKZN NKZN kábeltálcákat a NS8 összekötő elem és a NSM 8X15-GMT (NSMP 8X12-GMT) csavarok (19. oldal) segítségével lehet egymáshoz csatlakoztatni. csavarok száma függ az alkalmazott NS8 összekötő elem típusától (lásd a 59. oldalon).

25 24 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek MRS - NKZ kábeltálcák födémre szerelt nyomvonalak, SPL mennyezeti tartóval - szabványos rögzítés SPL KPO VS 41X16 KPO MZ 10 M 10 ZT 10 NKZ max min. 250 DTBS M 10 PD 10 MZ NS NSM KPO VS 41X16 MZ 10 S 10X50 M 10 ZT 10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN SPL DTBS adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 3 kábeltálca oldalfal magassága 50; 100 mm kábeltálca szélessége 62; 125; 250 mm kábeltálca lemezvastagsága 1,5 mm nyomvonal leírása tartószerkezet fő eleme a KPO dübellel a födémhez erősített SPL mennyezeti tartó. tartószerkezet további tartozékai: DTBS konzol, amely 2 db S 10X40 (S 10X50) csavar, 2 db M10 anya és 2 db PD 10 alátéttel van a mennyezeti tartóhoz erősítve. hhoz, hogy a nyomvonal megfeleljen a tűzvédelmi előírásoknak, a konzolt ZT 10 menetes rúd és VS 41X16 szerelőelem segítségével is a födémhez kell rögzíteni. 3 nyomvonal egymás fölötti elhelyezése esetén ZT 12 menetes rudat, M 12 és MZ 12 anyát, valamint PD 12 alátétet kell használni. mennyezeti felfüggesztési pontok között a távolság nem lehet 1200 mm-nél több. NKZ kábeltálcát a DTBS konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Ezekből az elemekből legfeljebb csak három szintből álló kábelnyomvonalakat lehet kiépíteni. z egyes szintek közti ajánlott távolság: 300 mm. legfelső kábeltálca és a födém közti minimális távolság 250 mm. z összeállítás előnye, hogy a mennyezeti tartó mindkét oldalára lehet DTBS konzolokat szerelni. PD 10 M 10 Egy szerelési ponthoz szükséges alkatrészek jegyzéke: DTBS SPL KPO VS 41X M PD MZ M PD MZ S 10X S 10X ZT ZT NSM 6X Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni.

26 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek 25 MRS - NKZ kábeltálcák födémre szerelt nyomvonalak, menetes rúddal és tartóprofillal - szabványos rögzítés KPO VS 41X16 MZ 10 M 10 ZT 10 NKZ 300 min. 250 NS NSM max MP 41X41 M 10 PD 10 PVL 10 MZ 10 ZT 10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 2 kábeltálca oldalfal magassága 50; 100 mm kábeltálca szélessége 62; 125; 250 mm kábeltálca lemezvastagsága 1,5 mm nyomvonal leírása ZT 10 menetes rúd 2 db VS 41X16 szerelőelem és tűzálló KPO 10 dübel segítségével van a födémhez erősítve. MP 41X41 szerelő profil a felső részén M 10 anya segítségével van megtámasztva a menetes rúdon. szerelő profil az alsó részén MZ 10 összekötő anya segítségével van rögzítve. Ez az összeállítás legfeljebb csak 2 nyomvonal szint kiépítését teszi lehetővé. NKZ kábeltálcát a szerelő profilhoz S 6X20 M csavarok és PVL 6 alátétek segítségével kell rögzíteni. z egyes szintek közti ajánlott távolság: 300 mm. legfelső kábeltálca és a födém közti minimális távolság 250 mm. Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: MP 41X VS 41X KPO M MZ ZT PVL PD S 6X20 M 2 4 PVL 6 2 4

27 26 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek MRS - NKZ kábeltálcák falra szerelt nyomvonalak - szabványos rögzítés VS 41X45 KPO MZ 10 M 10 ZT 10 max VS 41X45 NKZ M 10 PD 10 DTBS MZ NS NSM Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 2 kábeltálca oldalfal magassága 50; 100 mm kábeltálca szélessége 62; 125; 250 mm kábeltálca lemezvastagsága 1,5 mm nyomvonal leírása tartószerkezet fő eleme a DTBS konzol, amely tűzálló KPO 10 dübel segítségével közvetlenül a falhoz van rögzítve. DTBS konzol végén egy persely található, amelybe a ZT 10 menetes rudat be lehet tolni és a felső részén egy M 10 anyával megtámasztani. konzol perselyének az alsó részén MZ 10 összekötő anya rögzíti a menetes rudat. z ilyen felépítésű tartószerkezetből legfeljebb kétszintes kábelnyomvonalat lehet kialakítani (a szintek közti ajánlott távolság 300 mm). felső szintet menetes rúd, valamint két darab 45 -os tartóelem segítségével kell a falhoz felülről rögzíteni. DTBS konzolok felerősítési pontjai között a távolság nem lehet 1200 mm-nél több. z NKZ kábeltálcát a DTBS konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Egyszintes kábelnyomvonal kiépítése esetén a VS 41X45 tartóelemet a DTBS konzol végén található perselyhez S 10X30 csavar, M 10 anya és PD 10 alátét segítségével kell hozzáerősíteni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: DTBS 1 2 VS 41X KPO ZT M S 10X MZ PD NSM 6X Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni.

28 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek 27 MRS - NKZN kábeltálcák födémre szerelt nyomvonalak, SPL mennyezeti tartóval - szabványos rögzítés SPL KPO VS 41X16 KPO MZ 10 M 10 ZT 10 NKZN min. 250 DTBS M 10 PD 10 MZ NS8 NSM max S 10X50 KPO VS 41X16 MZ 10 M 10 ZT 10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN SPL DTBS adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN PD 10 M 10 nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 3 kábeltálca oldalfal magassága 50; 100 mm kábeltálca szélessége 62; 125; 250 mm kábeltálca lemezvastagsága 1,5 mm nyomvonal leírása tartószerkezet fő eleme a KPO dübellel a födémhez erősített SPL mennyezeti tartó. tartószerkezet további tartozékai: DTBS konzol, amely 2 db S 10X40 (S 10X50) csavar, 2 db M10 anya és 2 db PD 10 alátéttel van a mennyezeti tartóhoz erősítve. hhoz, hogy a nyomvonal megfeleljen a tűzvédelmi előírásoknak, a konzolt ZT 10 menetes rúd és VS 41X16 szerelőelem segítségével is a födémhez kell rögzíteni. 3 nyomvonal egymás fölötti elhelyezése esetén ZT 12 menetes rudat, M 12 és MZ 12 anyát, valamint PD 12 alátétet kell használni. mennyezeti felfüggesztési pontok között a távolság nem lehet 1200 mm-nél több. NKZN kábeltálcát a DTBS konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Ezekből az elemekből legfeljebb csak három szintből álló kábelnyomvonalakat lehet kiépíteni. z egyes szintek közti ajánlott távolság: 300 mm. legfelső kábeltálca és a födém közti minimális távolság 250 mm. z összeállítás előnye, hogy a mennyezeti tartó mindkét oldalára lehet DTBS konzolokat szerelni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: DTBS SPL KPO VS 41X M PD MZ M PD MZ S 10X S 10X ZT ZT NSM 6X Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni.

29 28 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek MRS - NKZN kábeltálcák födémre szerelt nyomvonalak, menetes rúddal és tartóprofillal - szabványos rögzítés KPO VS 41X16 NKZN MZ 10 M 10 ZT 10 min. 250 M 10 PD 10 MP 41X41 PVL 10 NSM MZ NS8 max ZT 10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 2 kábeltálca oldalfal magassága 50; 100 mm kábeltálca szélessége 62; 125; 250 mm kábeltálca lemezvastagsága 1,5 mm nyomvonal leírása ZT 10 menetes rúd 2 db VS 41X16 szerelőelem és tűzálló KPO 10 dübel segítségével van a födémhez erősítve. MP 41X41 szerelő profil a felső részén M 10 anya segítségével van megtámasztva a menetes rúdon. szerelő profil az alsó részén MZ 10 összekötő anya segítségével van rögzítve. Ez az összeállítás legfeljebb csak 2 nyomvonal szint kiépítését teszi lehetővé. NKZN kábeltálcát a szerelő profilhoz S 6X20 M csavarok és PVL 6 alátétek segítségével kell rögzíteni. z egyes szintek közti ajánlott távolság: 300 mm. legfelső kábeltálca és a födém közti minimális távolság 250 mm. Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: MP 41X VS 41X KPO 2 2 M MZ ZT PVL PD S 6X20 M 2 4 PVL 6 2 4

30 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek 29 MRS - NKZN kábeltálcák falra szerelt nyomvonalak - szabványos rögzítés VS 41X45 MZ 10 M 10 ZT 10 NKZN VS 41X45 DTBS M 10 PD 10 MZ NS8 NSM max Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 250 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 2 kábeltálca oldalfal magassága 50; 100 mm kábeltálca szélessége 62; 125; 250 mm kábeltálca lemezvastagsága 1,5 mm nyomvonal leírása tartószerkezet fő eleme a DTBS konzol, amely tűzálló KPO 10 dübel segítségével közvetlenül a falhoz van rögzítve. DTBS konzol végén egy persely található, amelybe a ZT 10 menetes rudat be lehet tolni és a felső részén egy M 10 anyával megtámasztani. konzol perselyének az alsó részén MZ 10 összekötő anya rögzíti a menetes rudat. z ilyen felépítésű tartószerkezetből legfeljebb kétszintes kábelnyomvonalat lehet kialakítani (a szintek közti ajánlott távolság 300 mm). felső szintet menetes rúd, valamint két darab 45 -os tartóelem segítségével kell a falhoz felülről rögzíteni. DTBS konzolok felerősítési pontjai között a távolság nem lehet 1200 mm-nél több. NKZN kábeltálcát a DTBS konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Egyszintes kábelnyomvonal kiépítése esetén a VS 41X45 tartóelemet a DTBS konzol végén található perselyhez S 10X30 csavar, M 10 anya és PD 10 alátét segítségével kell hozzáerősíteni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: DTBS 1 2 VS 41X KPO ZT M S 10X MZ PD NSM 6X Kábelgyártói jóváhagyás: kábeltartó szerkezetre bármilyen gyártó, tűz esetén bizonyítottan funkciómegtartó kábelét el lehet helyezni.

31 30 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek KZI, KZIN JUPITER tűzálló kábeltálcák összekötése KZI NSM 6X10 KZI funkcióikat tűz esetén is megőrző KZI kábeltálcákat 1,25 mm vastag lemezből gyártjuk. KZI kábeltálcákat a kábeltálca végén kialakított csatlakozó rész, és NSM 6X10 illetve NSM 6X10-GMT csavarok segítségével kell egymáshoz erősíteni. nyomvonal általános szilárdságának a megőrzése érdekében, erős tűzterhelést feltételezve, a kábeltálcák csatlakoztatásakor a csatlakozó rész minden furatába csavart kell tenni. KZI, KZIN kábeltálca szélessége NSM 6X10 csavarok száma NKZI, NKZIN MRS tűzálló kábeltálcák összekötése NKZI NSM 6X10 NKZI funkcióikat tűz esetén is megőrző NKZI kábeltálcákat 1,25 mm vastag lemezből gyártjuk. NKZI kábeltálcákat a kábeltálca végén kialakított csatlakozó rész, és NSM 6X10 illetve NSM 6X10-GMT csavarok segítségével kell egymáshoz erősíteni. nyomvonal általános szilárdságának a megőrzése érdekében, erős tűzterhelést feltételezve, a kábeltálcák csatlakoztatásakor a csatlakozó rész minden furatába csavart kell tenni. NKZI, NKZIN 50 kábeltálca szélessége NSM 6X10 csavarok száma NKZI, NKZIN 100 kábeltálca szélessége NSM 6X10 csavarok száma

32 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek 31 JUPITER KZI, KZIN kábeltálcák födémre szerelt kétoldalas nyomvonalak, SPS mennyezeti tartóval max KPO SPS S 10X70; M 10; PD 10 DT NSM 6X10 KZI NSM 6X10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 200 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 3 kábeltálca oldalfal magassága 60 mm kábeltálca szélessége 50; 75; 100; 150; 200; 300 mm kábeltálca lemezvastagsága 1,25 mm nyomvonal leírása funkcióit tűz esetén is megőrző tartószerkezet fő eleme a négy darab KPO 10 dübellel a födémhez erősített SPS mennyezeti tartó. Erre a tartóra kell (mindig egymással párban), két oldalra felerősíteni a DT konzolokat, S 10X70 csavar, M 10 anya és két darab PD 10 alátét segítségével. KZI kábeltálcát a DT konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Ezekből az elemekből maximum három szintből álló kábelnyomvonalakat lehet kiépíteni, maximum 1500 mm-es felfüggesztési távolság alkalmazásával. Kábelgyártói jóváhagyás: kábeltartó szerkezetre kizárólag csak az EUPEN és Kabelovna Kabex a.s. társaságok által gyártott, tűz esetén bizonyítottan funkciómegtartó kábeleket lehet elhelyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: SPS KPO DT S 10X M PD NSM 6X

33 32 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek JUPITER KZI, KZIN kábeltálcák födémre szerelt egyoldalas nyomvonalak, SPS mennyezeti tartóval max KPO SPS S 10X20; PM 41 M 10; PD 10 DT NSM 6X10 KZI NSM 6X10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 200 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 2 kábeltálca oldalfal magassága 60 mm kábeltálca szélessége 50; 75; 100; 150; 200; 300 mm kábeltálca lemezvastagsága 1,25 mm nyomvonal leírása funkcióit tűz esetén is megőrző tartószerkezet fő eleme a négy darab KPO 10 dübellel a födémhez erősített SPS mennyezeti tartó. Erre a tartóra egy oldalon van felerősítve a DT konzol, S 10X20 csavar, PM 41 M10 anya és PD 10 alátét segítségével. KZI kábeltálcát a DT konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Ezekből az elemekből maximum két szintből álló kábelnyomvonalakat lehet kiépíteni, maximum 1500 mm-es felfüggesztési távolság alkalmazásával. Kábelgyártói jóváhagyás: kábeltartó szerkezetre kizárólag csak az EUPEN és Kabelovna Kabex a.s. társaságok által gyártott, tűz esetén bizonyítottan funkciómegtartó kábeleket lehet elhelyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: SPS 1 1 KPO DT 1 2 S 10X PM 41 M PD NSM 6X10 2 4

34 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek 33 JUPITER KZI, KZIN kábeltálcák födémre szerelt nyomvonalak, menetes rúddal és tartóprofillal KPOZ max ZT KZI NSM 6X10 M PD PVL MZ MP 41X41 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 200 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 3 kábeltálca oldalfal magassága 60 mm kábeltálca szélessége 50; 75; 100; 150; 200; 300 mm kábeltálca lemezvastagsága 1,25 mm nyomvonal leírása ZT menetes rúd tűzálló KPOZ 10 (12) dübel segítségével van a födémhez erősítve. MP 41X41 szerelő profil a felső részén M 10 (M 12) anya és PD 10 (PD 12) alátét segítségével van megtámasztva a menetes rúdon. szerelő profil az alsó részén MZ 10 (MZ 12) összekötő anya és PVL 10 (PD 12) alátét segítségével van rögzítve a menetes rúdhoz. felfüggesztési pontok maximális távolsága egymástól 1200 mm. KZI kábeltálcát a MP 41X41 szerelő profilhoz S 6X20 M csavarok és nagy PVL 6 alátétek segítségével kell rögzíteni. ZT 10 menetes rúd használata esetén legfeljebb kétszintes, a ZT 12 menetes rúd használata esetén legfeljebb háromszintes kábelnyomvonalakat lehet kiépíteni. Kábelgyártói jóváhagyás: kábeltartó szerkezetre kizárólag csak az EUPEN és Kabelovna Kabex a.s. társaságok által gyártott, tűz esetén bizonyítottan funkciómegtartó kábeleket lehet elhelyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: ZT ZT KPOZ KPOZ MP 41X M M MZ MZ PD PD S 6X M PVL PVL

35 34 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek MRS - NKZI kábeltálcák - oldalfal magassága 50 födémre szerelt kétoldalas nyomvonalak, SPS mennyezeti tartóval max KPO SPS S 10X70; M 10; PD 10 DT NSM 6X10 NKZI NSM 6X10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 60-R ZP 27/2008 E 60 DIN PS 60 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 200 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 3 kábeltálca oldalfal magassága 50 mm kábeltálca szélessége 62; 125; 250 mm kábeltálca lemezvastagsága 1,25 mm nyomvonal leírása funkcióit tűz esetén is megőrző tartószerkezet fő eleme a négy darab KPO 10 dübellel a födémhez erősített SPS mennyezeti tartó. Erre a tartóra kell (mindig egymással párban), két oldalra felerősíteni a DT konzolokat, S 10X70 csavar, M 10 anya és két darab PD 10 alátét segítségével. NKZI kábeltálcát a DT konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Ezekből az elemekből maximum három szintből álló kábelnyomvonalakat lehet kiépíteni, maximum 1500 mm-es felfüggesztési távolság alkalmazásával. Kábelgyártói jóváhagyás: kábeltartó szerkezetre kizárólag csak az Kabelovna Kabex a.s. társaságok által gyártott, tűz esetén bizonyítottan funkciómegtartó kábeleket lehet elhelyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: SPS KPO DT S 10X M PD NSM 6X

36 TŰZÁLLÓ RENDSZEREK - nem szabványos tartószerkezetek 35 MRS - NKZI kábeltálcák - oldalfal magassága 50 födémre szerelt kétoldalas nyomvonalak, SPL mennyezeti tartóval max KPO 10 SPL S 10X50; M 10; PD 10 DT NSM 6X10 NKZI NSM 6X10 Tűzállósági besorolási osztályok erősáramú kábelek esetén: P 90-R ZP 27/2008 E 90 DIN PS 90 STN adatkábelek esetén: P 60-R ZP 27/2008 E 60 DIN PS 60 STN nyomvonal műszaki paraméterei: felfüggesztési pontok távolsága max mm minimális távolság a födémtől 200 mm nyomvonal szintek távolsága 300 mm 1 m-es nyomvonal maximális terhelhetősége 10 kg nyomvonal szintek maximális száma 2 kábeltálca oldalfal magassága 50 mm kábeltálca szélessége 62; 125; 250 mm kábeltálca lemezvastagsága 1,25 mm nyomvonal leírása funkcióit tűz esetén is megőrző tartószerkezet fő eleme a négy darab KPO 10 dübellel a födémhez erősített SPL mennyezeti tartó. Erre a tartóra kell (mindig egymással párban), két oldalra felerősíteni a DT konzolokat, S 10X50 csavar, M 10 anya és két darab PD 10 alátét segítségével. NKZI kábeltálcát a DT konzolhoz NSM 6X10 csavarok segítségével kell rögzíteni. Ezekből az elemekből maximum két szintből álló kábelnyomvonalakat lehet kiépíteni, maximum 1500 mm-es felfüggesztési távolság alkalmazásával. Kábelgyártói jóváhagyás: kábeltartó szerkezetre kizárólag csak az Kabelovna Kabex a.s. társaságok által gyártott, tűz esetén bizonyítottan funkciómegtartó kábeleket lehet elhelyezni. Egy szerelési ponthoz szükséges alkatrészek jegyzéke: SPL 1 1 KPO DT 2 4 S 10X M PD NSM 6X10 4 8
