1 STATIKA a BauV és CEN HD 1000 szabvány alapján RINGER Gyorsépítésű állvány SG RINGER Doppelgeländer-állvány DG EZT A STATIKÁT A HATÓSÁG KÉRÉSÉRE BE KELL MUTATNI (az építéshelyen is) STATIKA Kiadás: 2JF

2 Ringer KG Építési szerkezetek- Állványok Zsaluzatok A-1844 Regau 126 Tárgy: Járólapok Járólapok az alábbi rajz szerint: Vizsgálati jelentés G303-M, Ringer KG. Anyag Fi/Ta S10 DIN szerint, szélesebbek elemekből összeragasztva DIN szerint kiszárítva ¼ fanedvességre Linz, Dipl, Ing. Pospischek

3 Általános - A Statika ábrákon mutatja be a Ringer Gyorsépítésű állvány SG és a Doppelgeländer-állvány DG felépítését. - Ezek a statikák kizárólag Ringer rendszerelemek felhasználása esetén érvényesek. - A szilárdságot átrozsdásodás vagy mechanikus sérülés nem korlátozhatja - Az állványok a CEN HD 1000 európai szabvány illetve az érvényes osztrák szabványok szerint, a BAUV 340 figyelembevételével lettek kiszámítva - A Ringer-állványok (SG+DG) megfelelnek a 3. állványcsoportnak (200 kg/m²) és munka- és védőállványként felhasználhatók. - Az állványok az ÖNORM B4007, BauV és a Statika szerinti előírásszerű felépítéséért, rögzítéséért és használatáért kizárólag az üzemeltető/felhasználó felelős. - Figyelembe kell venni a munkáltató biztonsági előírásait is! Felépítés - Menetes láb használata esetén láb összekötőt kell elhelyezni. - Minden fali rögzítőnek minden irányban min. 1,5 kn terhelést kell elviselnie! (tipli húzásellenőrző készülék szükség esetén a Ringer cégtől kölcsönözhető) - Ha kézi teherszállításhoz max. 20 kg-ig emelőcsörlő kerül felhasználásra, akkor annak magasságában állványrögzítőt kell beépíteni - A felépítési magasság és a fali rögzítések a vonatkozó ábrákon találhatók. - Az állvány peremterületén az állványrögzítőt félmagasságban is el kell helyezni. (pl. 8 m-es függőleges rögzítés kiosztásnál félmagasságba, tehát 4 m-re még egy állványrögzítőt kell elhelyezni). - Ha az állvány távolsága az építménytől több mint 30 cm (erősen tagolt homlokzatnál több mint 40 cm), akkor belső konzolt (30 cm konzol) is be kell építeni. - Feljárók Rögzített létrák esetén a BauV 58(7) szerint 5 m feletti állványmagasságnál 3 m felett a feljárólétrára hátoldali védelmet kell felhelyezni. 10 m állványmagassági közönként közbenső járófelületet kell felszerelni. A középső korlát és a bokaléc a védőkosár területén elmaradhat (a mellvédelem azonban nem). Egy feljáróval max. 20 m állványhossz használható. 7 emelet felépítése (14m) burkolás nélkül lehetséges Kiugró állvány (szélesítő-konzol) Terhelés 200 kg/m 2 Rögzítés minden keretnél Fali rögzítés a Statika szerint Rögzítés minden keretnél Rögzítés húzás 100 kg Rögzítés húzás 1000 kg Rögzítés nyomás 1000 kg

4 Szélsebesség km/h ÖNORM B 4014 szerint «SO STATIKAI DIAGRAM a Ringer rendszerállványokhoz Megengedett szintszám Magasság, m január A rendszerállvány St360 C-ből vagy azzal egyenértékű anyagból készült elemeinek kész járólappal megengedett felépítési magassága Hossz: 2,50 m Szélesség: 0,65 m Szélesítő konzol nélkül 3. Állványcsoport ÖNORM B 4007, HD 1000 tényleges szélterhelés ÖNORM B 4014 szerint 60%-nál több szélnek kitett felület esetén a szélsebességet a következő tényezőkkel kell szorozni: 70%, tényező=1,05 80%, tényező=1,10 90%, tényező= 1,14 100%, tényező= 1,18 (szabadonálló) A peremterületen (lásd ÖNORM B 4007) a szélsebességet 1,296-tal kell megszorozni. Menetes láb használatakor alapvetően láb összekötőt kell használni. 1) Burkolás nélkül 2) Hálóburkolással (phi=0,5) 3) Ponyvás burkolással a 2) és 3)-hoz: A legfelső szintet minden 2. keretnél fali rögzítővel rögzíteni kell. *) Maximális távolság

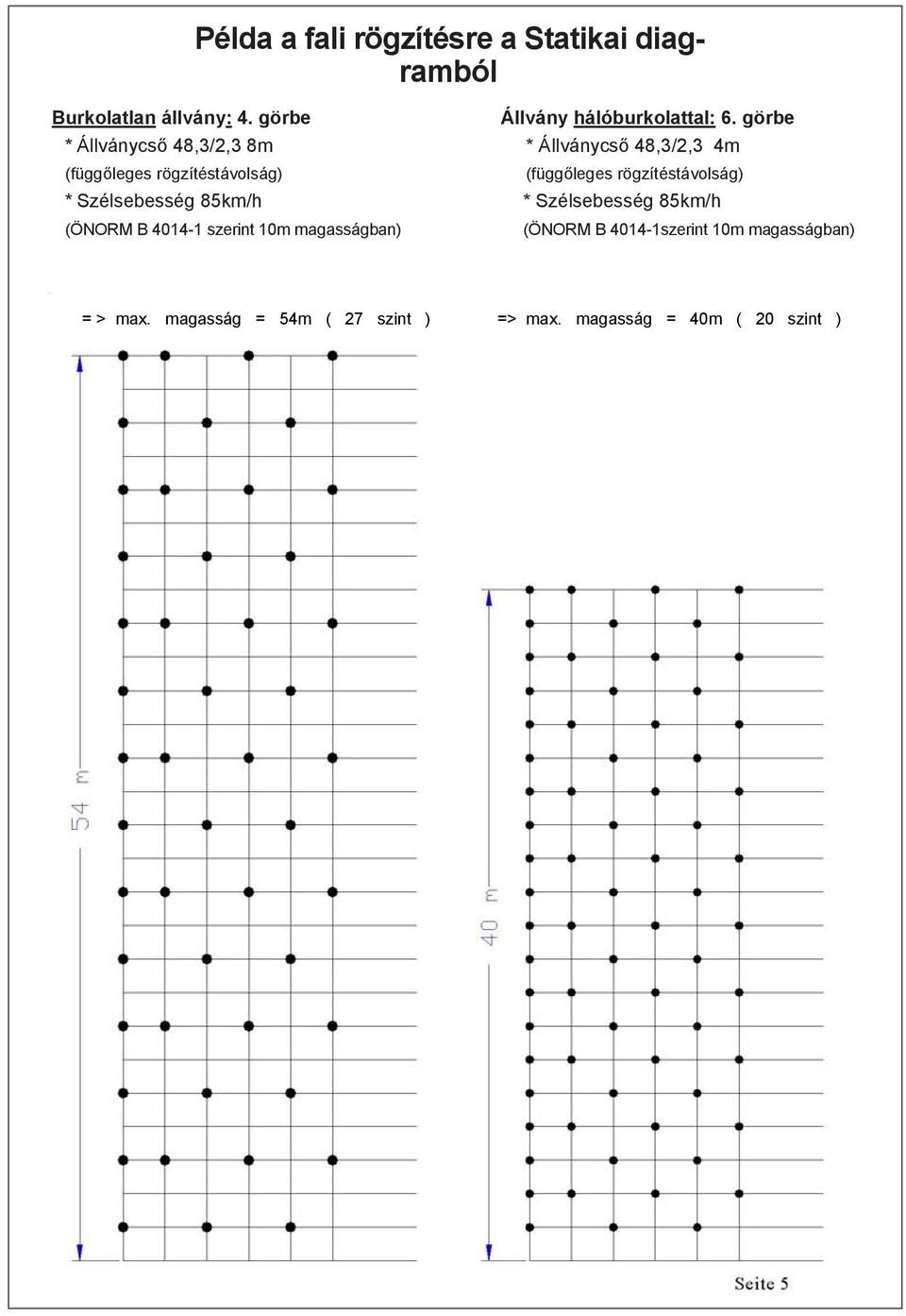

5 Burkolatlan állvány: 4. görbe Példa a fali rögzítésre a Statikai diagramból Állvány hálóburkolattal: 6. görbe * Állványcső 48,3/2,3 8m * Állványcső 48,3/2,3 4m (függőleges rögzítéstávolság) (függőleges rögzítéstávolság) * Szélsebesség 85km/h * Szélsebesség 85km/h (ÖNORM B szerint 10m magasságban) (ÖNORM B szerint 10m magasságban) = > max. magasság = 54m ( 27 szint ) => max. magasság = 40m ( 20 szint )

6 RINGER Doppelgeländer- állvány a CEN HD 1000 szabvány és a BauV szerint Az állvány felépítése: 1) A menetes orsót párosával 2,5 m távolságra el kell helyezni, a keretet fel kell helyezni, és a korlátmerevítővel össze kell kötni, a járólapokat be kell akasztani. A lábösszekötőt fel kell helyezni. Az állványt vízszintesen és függőlegesen ki kell igazítani. 2) Erre az első szintre ismét keretet kell felhelyezni és a korlát- Állványrögzítő merevítővel össze kell kötni. A járólapot és bokalécet be kell akasztani. A fali rögzítéseket az ÖNORM illetve a Statika szerint (kb. 20m² -1 rögzítés) fel kell szerelni és az oldalmerevítőket be kell akasztani. 3) A legfelső szinten a feltűzőcsöveket a korlátokhoz a keretre kell illeszteni, és korlátmerevítővel össze kell kötni. Az oldalmerevítőket (0,65 m) és bokaléceket be kell akasztani. A járólapokat kiemelkedés ellen rögzíteni kell. 4) Felállításnál ügyelni kell arra, hogy minden merevítő RINGER szabadalmaztatott gyorsrögzítővel kiemelkedés ellen biztosítva legyen Feltűzőcső Oldalmerevítő Merev bilincs Keret Korlátmerevítő Járólap Bokaléc Láb összekötő Menetes láb vagy talplemez

7 RINGER gyorsépítésű állvány a CEN HD 1000 szabvány és a BauV szerint Az állvány felépítése: 1) A menetes orsót párosával 2,5 m távolságra el kell helyezni, a keretet fel kell helyezni, és a vízszintes merevítőkkel (fekete) és az átlós merevítőkkel (piros) (belülről kifelé ráillesztve) össze kell kötni, minden zárat át kell fordítani, a járólapokat be Állványrögzítő kell akasztani. A lábösszekötőket fel kell helyezni. Az állványt vízszintesen és függőlegesen ki kell igazítani. 2) Erre az első szintre ismét keretet kell helyezni, és 2 vízszintes merevítővel mell- és középső védelemként össze kell kötni. Az átlós merevítőket (belülről kifelé) fel kell helyezni, a járólapokat és bokaléceket be kell akasztani. A fali rögzítéseket az ÖNORM illetve a Statika szerint fel kell szerelni és az oldalmerevítőket (0,65 m) be kell akasztani. 3) A legfelső szinten a feltűzőcsöveket a korlátokhoz a keretre kell illeszteni, és 2 vízszintes merevítővel össze kell kötni. Az oldalmerevítőket és bokaléceket be kell akasztani. A járólapokat kiemelkedés ellen rögzíteni kell 4) A felállításnál ügyelni kell arra, hogy minden merevítőnél a rögzítések át legyenek fordítva. Vízszintes merevítő Járólap Feltűzőcső. Oldalmerevítő Merev bilincs Bokaléc Keret Átlós merevítő- Láb összekötő Menetes láb vagy talplemez

8 Kiszállítóraktár / Kontaktszemély
