1 SZERELÉSI TORONYÁLLVÁNY 2 különböző kivitelben Termékcsoport: Teherbírás: 150 kg/m 2 A pallóterítés az állvány minden méterén beakasztható SZERELÉSI SZERELÉSI TORONYÁLLVÁNY TORONYÁLLVÁNY 2,50 x 1,25 m 2,50 x 2,50 m A magasság aránya a legkisebb toronyszélességhez: a) zárt terekben nem nagyobb, mint 4:1 b) szabadban nem nagyobb, mint 3:1 A toronyszélességhez hozzászámítandó: kitámasztók és kihajtható támaszok Az toronyállvány ÖNORM B 4007 és AAV szerinti előírásos felállításáért, kirögzítéséért és megterheléséért kizárólag az üzemeltető / alkalmazó felel.

zárt terekben nem nagyobb, mint 4:1 b) szabadban nem nagyobb, mint 3:1 A toronyszélességhez hozzászámítandó: kitámasztók és kihajtható

2 Csőbilincsek 48 mm átm. csőre horganyzott normál szorítóbilincs toldó szorítóbilincs cikkszám: cikkszám: forgó szorítóbilincs cikkszám: normál csavarosbilincs forgó csavarosbilincs toldó csavarosbilincs cikkszám: S cikkszám: S cikkszám: S

cikkszám: 14-534 cikkszám: 14-536 forgó szorítóbilincs cikkszám:

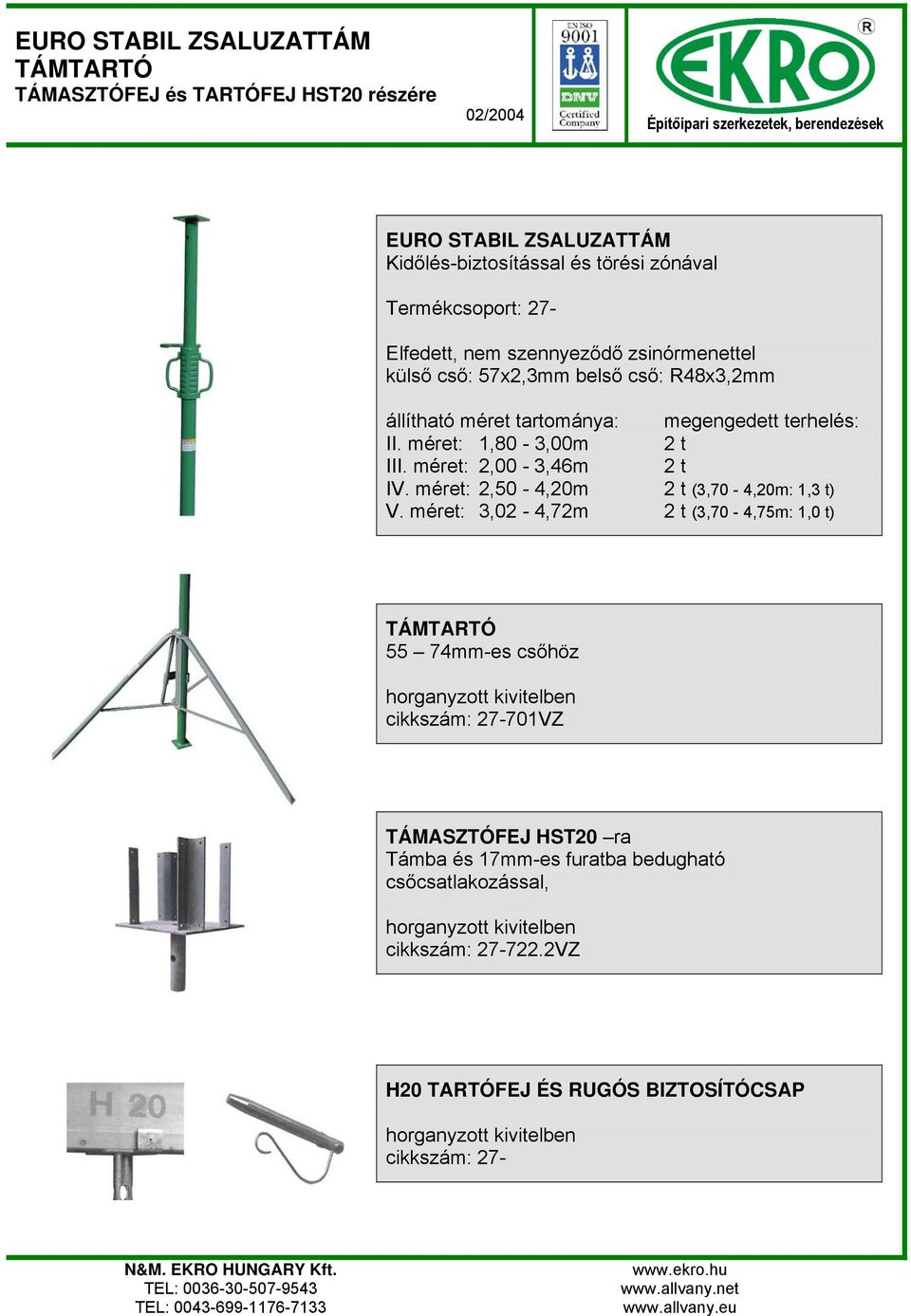

3 EURO STABIL ZSALUZATTÁM TÁMTARTÓ TÁMASZTÓFEJ és TARTÓFEJ HST20 részére 02/2004 EURO STABIL ZSALUZATTÁM Kidőlés-biztosítással és törési zónával Termékcsoport: 27- Elfedett, nem szennyeződő zsinórmenettel külső cső: 57x2,3mm belső cső: R48x3,2mm állítható méret tartománya: megengedett terhelés: II. méret: 1,80-3,00m 2 t III. méret: 2,00-3,46m 2 t IV. méret: 2,50-4,20m 2 t (3,70-4,20m: 1,3 t) V. méret: 3,02-4,72m 2 t (3,70-4,75m: 1,0 t) TÁMTARTÓ 55 74mm-es csőhöz horganyzott kivitelben cikkszám: VZ TÁMASZTÓFEJ HST20 ra Támba és 17mm-es furatba bedugható csőcsatlakozással, horganyzott kivitelben cikkszám: VZ H20 TARTÓFEJ ÉS RUGÓS BIZTOSÍTÓCSAP horganyzott kivitelben cikkszám: 27-

méret: 2,00-3,46m 2 t IV. méret: 2,50-4,20m 2 t (3,70-4,20m: 1,3 t) V.

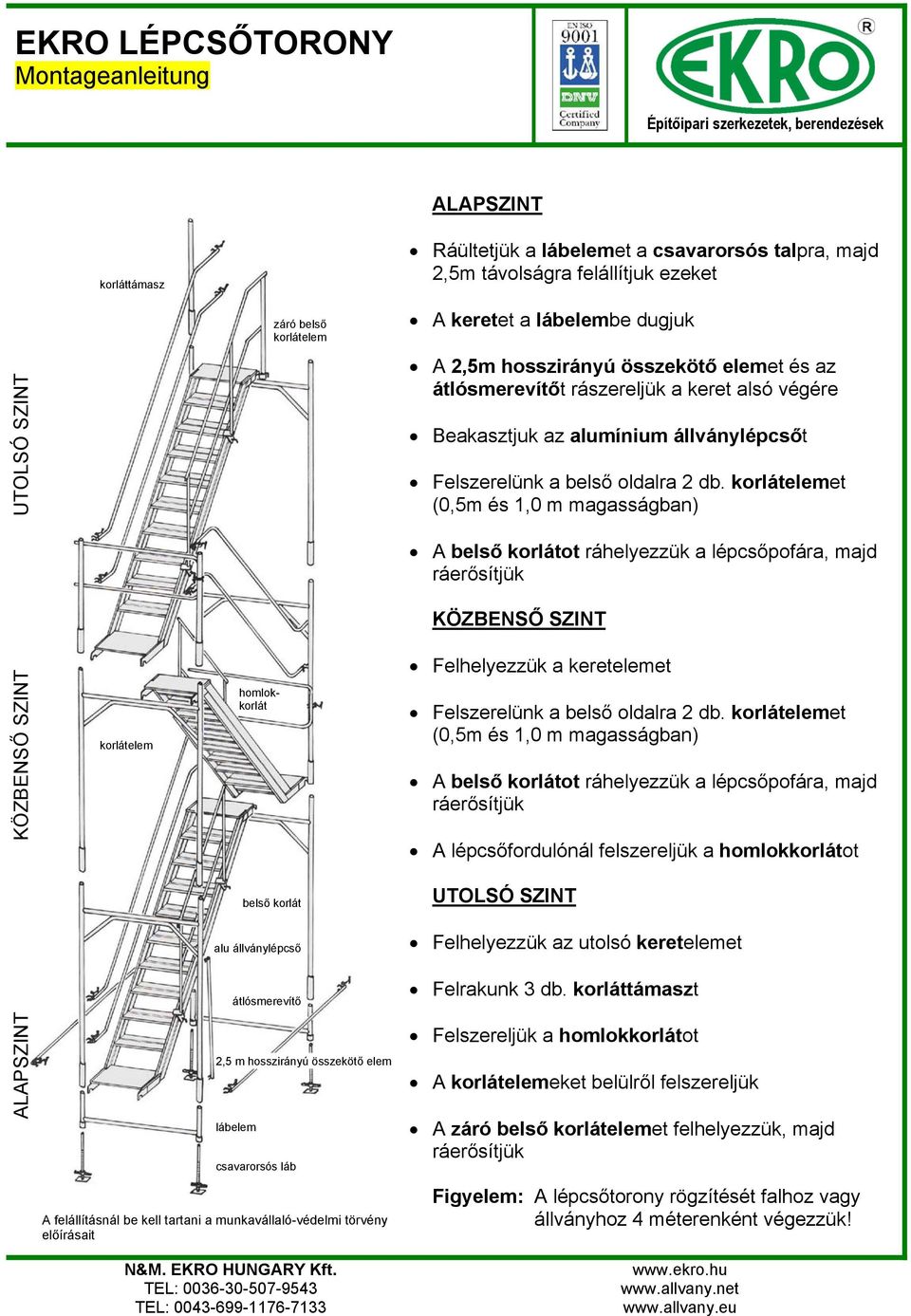

4 EKRO LÉPCSŐTORONY Montageanleitung ALAPSZINT ALAPSZINT KÖZBENSŐ SZINT UTOLSÓ SZINT korláttámasz korlátelem homlokkorlát záró belső korlátelem belső korlát alu állványlépcső átlósmerevítő 2,5 m hosszirányú összekötő elem lábelem csavarorsós láb A felállításnál be kell tartani a munkavállaló-védelmi törvény előírásait Ráültetjük a lábelemet a csavarorsós talpra, majd 2,5m távolságra felállítjuk ezeket A keretet a lábelembe dugjuk A 2,5m hosszirányú összekötő elemet és az átlósmerevítőt rászereljük a keret alsó végére Beakasztjuk az alumínium állványlépcsőt Felszerelünk a belső oldalra 2 db. korlátelemet (0,5m és 1,0 m magasságban) A belső korlátot ráhelyezzük a lépcsőpofára, majd ráerősítjük KÖZBENSŐ SZINT Felhelyezzük a keretelemet Felszerelünk a belső oldalra 2 db. korlátelemet (0,5m és 1,0 m magasságban) A belső korlátot ráhelyezzük a lépcsőpofára, majd ráerősítjük A lépcsőfordulónál felszereljük a homlokkorlátot UTOLSÓ SZINT Felhelyezzük az utolsó keretelemet Felrakunk 3 db. korláttámaszt Felszereljük a homlokkorlátot A korlátelemeket belülről felszereljük A záró belső korlátelemet felhelyezzük, majd ráerősítjük Figyelem: A lépcsőtorony rögzítését falhoz vagy állványhoz 4 méterenként végezzük!

felállítjuk ezeket A keretet a lábelembe dugjuk A 2,5m hosszirányú összekötő elemet és az átlósmerevítőt rászereljük a keret alsó végére Beakasztjuk az alumínium állványlépcsőt Felszerelünk a belső

5 Korlát erkélylemezre és lépcsőkarra 3 részből álló A lépcső burkolása a korlát leszerelése nélkül lehetséges. Igény szerint horganyzott kivitelben is Konzolos korláttámasz és védőpalánk Kiakasztásbiztos kivitelben Cikkszám: Súlya: 5,10 kg Zöldre festve Eladási ár: 21,98 EUR Falba rögzített hüvely Univerzális peremesfejű csavar 14 cm Cikkszám: BB0071 Súlya: 1,0 kg Eladási ár: 7,96 EUR Korláttámasz-tartó homlokoldali rögzítéshez Cikkszám: Súlya: 1,0 kg Zöldre festett kivitelben Eladási ár: 6,22 EUR

5,10 kg Zöldre festve Eladási ár: 21,98 EUR Falba rögzített hüvely Univerzális peremesfejű csavar 14 cm Cikkszám: BB0071 Súlya:

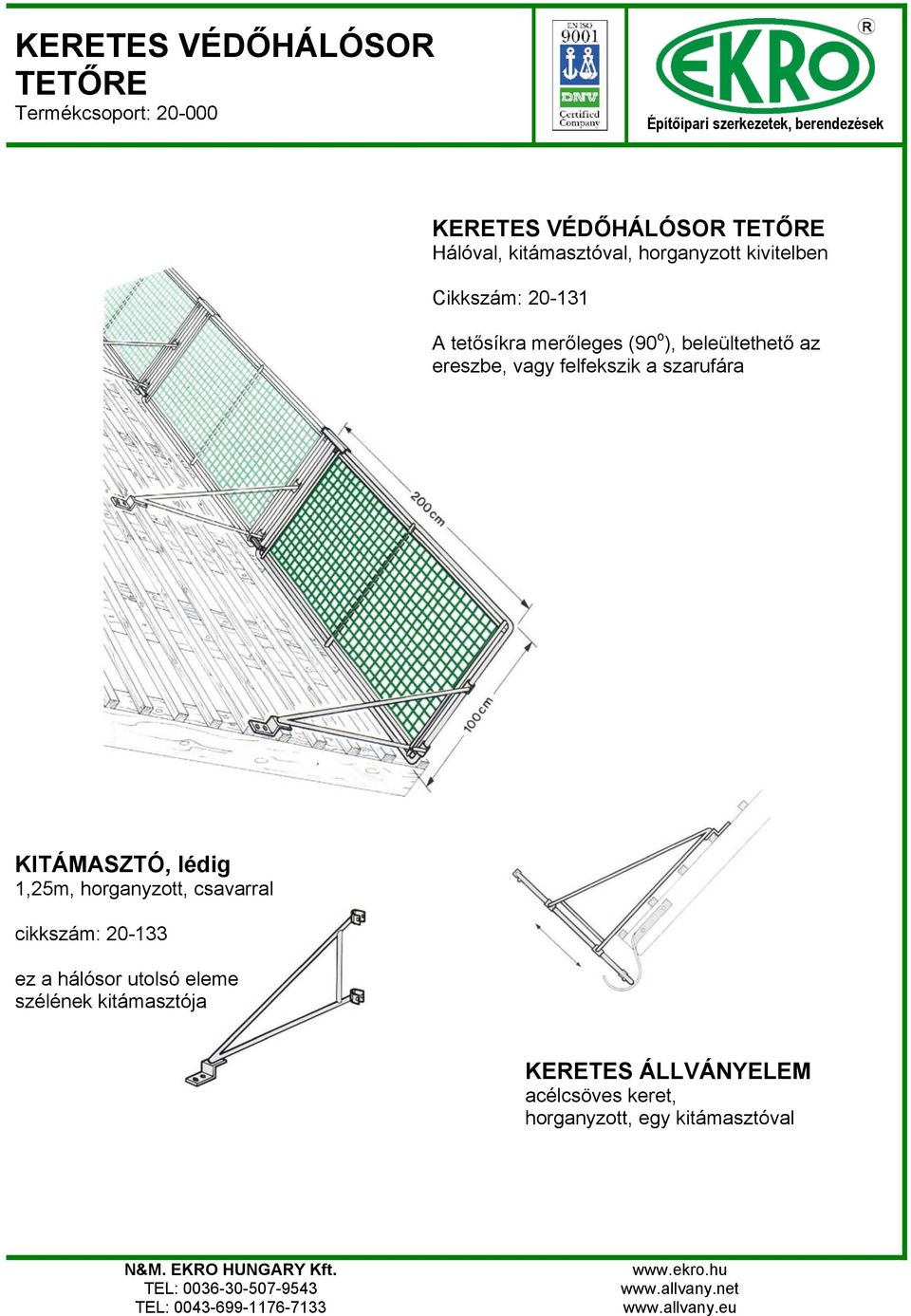

6 KERETES VÉDŐHÁLÓSOR TETŐRE Termékcsoport: KERETES VÉDŐHÁLÓSOR TETŐRE Hálóval, kitámasztóval, horganyzott kivitelben Cikkszám: A tetősíkra merőleges (90 o ), beleültethető az ereszbe, vagy felfekszik a szarufára KITÁMASZTÓ, lédig 1,25m, horganyzott, csavarral cikkszám: ez a hálósor utolsó eleme szélének kitámasztója KERETES ÁLLVÁNYELEM acélcsöves keret, horganyzott, egy kitámasztóval

felfekszik a szarufára KITÁMASZTÓ, lédig 1,25m, horganyzott, csavarral cikkszám: 20-133 ez a hálósor

7 A korszerű ÁLLVÁNYRENDSZER kész állványpadozattal Termékcsoport: CSAK 3 ELEMBŐL ÁLL Keret DIA korlát Állványpadozat EZÁLTAL Egyszerűbb az összeszerelés Nagyobb biztonság Könnyebb raktározás EGYEDÜLÁLLÓ BEAKASZTÁS Időt és személyzetet takarít meg Az állványzat ÖNORM B 4004 és AAV szerinti előírásszerű felállításáért, rögzítéséért és megterheléséért kizárólag az üzemeltető / felhasználó felel. Festett és horganyzott kivitelben is kapható

Időt és személyzetet takarít meg Az állványzat ÖNORM B 4004 és AAV szerinti előírásszerű felállításáért,

8 keret 65 kiemelésvédelemmel allátva 14,40 kg megerősített keret 65 kiemelésvédelemmel allátva 19,60 kg félkeret 65 nyitott 9,80 kg korlátkeret 65, szabványos 2m állócsővel 23,0 kg eltolt keret 65 25,40 kg DIA korlát 2,50m 10,40 kg DIA korlát 1,25m 5,90 kg állványpadozat 65 2,50m elemhez 25,00 kg állványpadozat 65 1,25m elemhez 13,0 kg ALU alumínium állványpadozat 250 csapóajtóval és létrával korláttámasz kiemelésvédelemmel ellátva 2,60 kg homlokkorlát 4,00kg csavarorsós talplemez 5-30cm ónozott kivitelben 2,75 kg csavarorsós talplemez 5-65cm ónozott kivitelben 3,85 kg talplemez (kerethez és kerék befogadására) 1,0 kg kerék 350 rögzítővel és szerelt talplemezzel 6,80 kg létra 2,00m 7,00 kg létra 3,00m 9,00 kg védőkosár létrára 2,00m 23,00kg lábtartó deszka 2,50m elemhez 6,30 kg védőkosár záróeleme 1,0m 10,00 kg homlokdeszka 65 1,60 kg biztonsági padozat 8,00 kg

1 DIA korlát 2,50m 10,40 kg 16-063 DIA korlát 1,25m 5,90 kg 15-050 állványpadozat 65 2,50m elemhez 25,00 kg 16-069 állványpadozat 65 1,25m elemhez 13,0 kg 16-113ALU alumínium állványpadozat 250

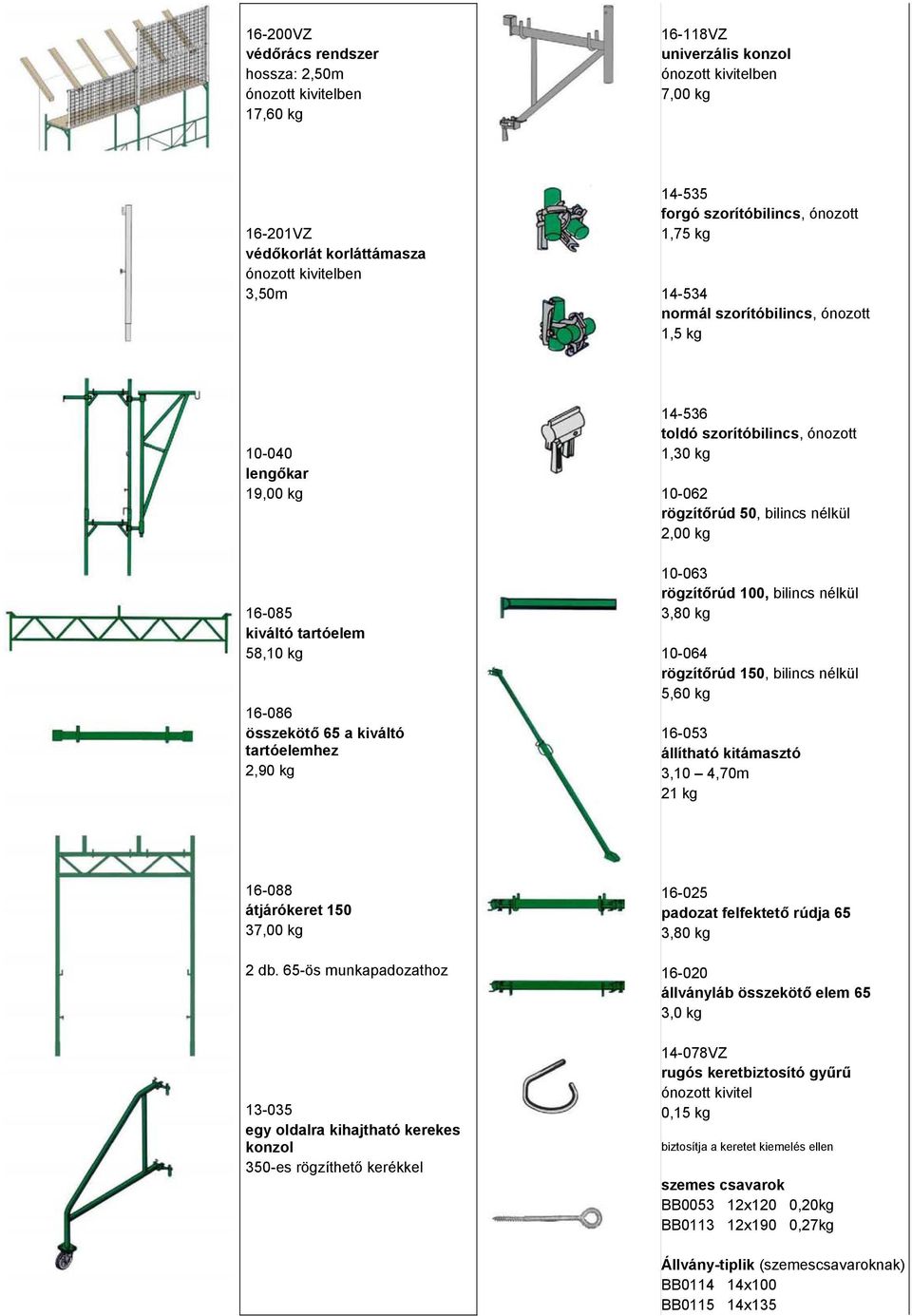

9 16-200VZ védőrács rendszer hossza: 2,50m ónozott kivitelben 17,60 kg VZ univerzális konzol ónozott kivitelben 7,00 kg VZ védőkorlát korláttámasza ónozott kivitelben 3,50m forgó szorítóbilincs, ónozott 1,75 kg normál szorítóbilincs, ónozott 1,5 kg lengőkar 19,00 kg kiváltó tartóelem 58,10 kg összekötő 65 a kiváltó tartóelemhez 2,90 kg toldó szorítóbilincs, ónozott 1,30 kg rögzítőrúd 50, bilincs nélkül 2,00 kg rögzítőrúd 100, bilincs nélkül 3,80 kg rögzítőrúd 150, bilincs nélkül 5,60 kg állítható kitámasztó 3,10 4,70m 21 kg átjárókeret ,00 kg 2 db. 65-ös munkapadozathoz egy oldalra kihajtható kerekes konzol 350-es rögzíthető kerékkel padozat felfektető rúdja 65 3,80 kg állványláb összekötő elem 65 3,0 kg VZ rugós keretbiztosító gyűrű ónozott kivitel 0,15 kg biztosítja a keretet kiemelés ellen szemes csavarok BB x120 0,20kg BB x190 0,27kg Állvány-tiplik (szemescsavaroknak) BB x100 BB x135

szorítóbilincs, ónozott 1,30 kg 10-062 rögzítőrúd 50, bilincs nélkül 2,00 kg 10-063 rögzítőrúd 100, bilincs nélkül 3,80 kg 10-064 rögzítőrúd 150, bilincs nélkül 5,60 kg 16-053 állítható kitámasztó

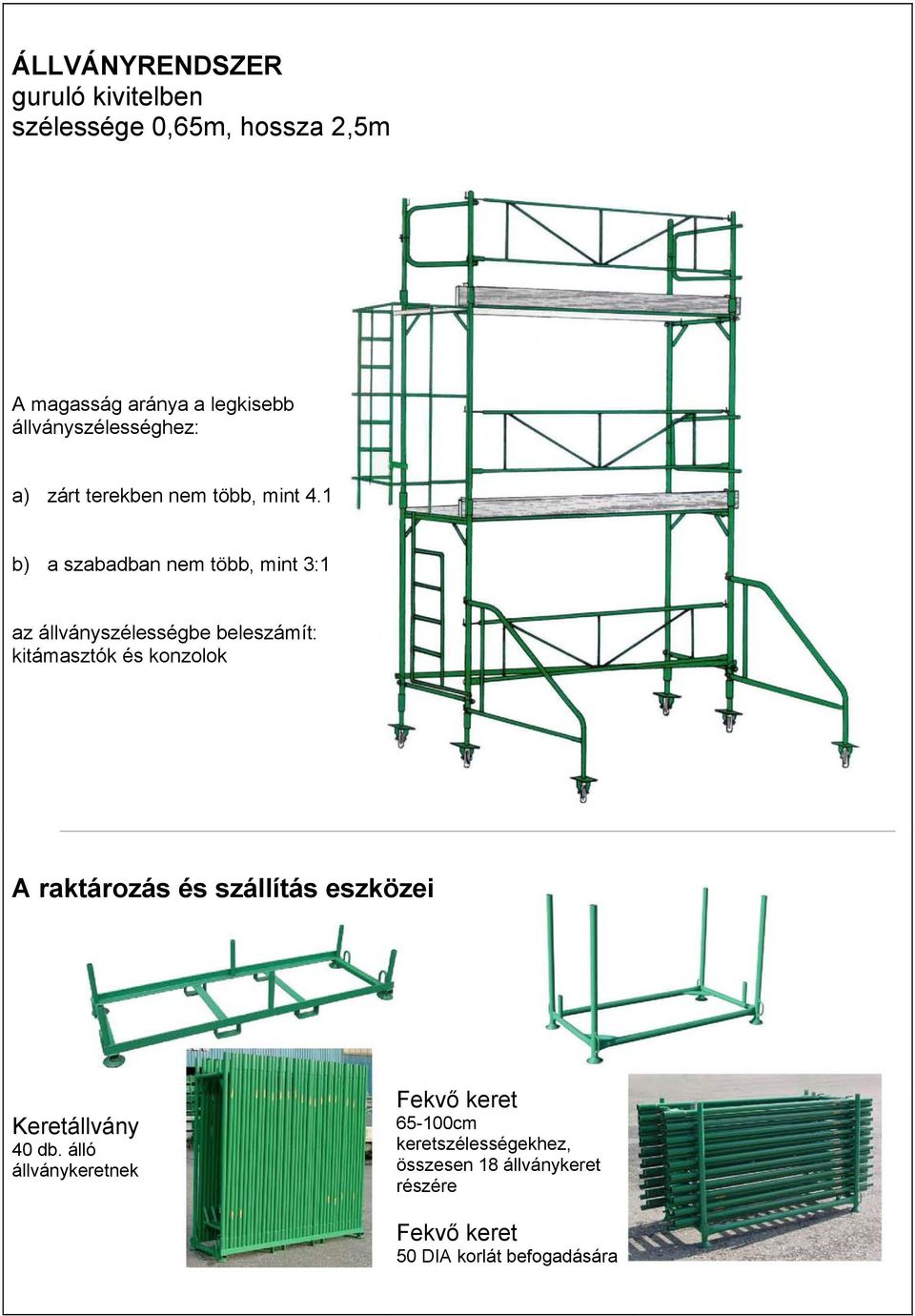

10 ÁLLVÁNYRENDSZER guruló kivitelben szélessége 0,65m, hossza 2,5m A magasság aránya a legkisebb állványszélességhez: a) zárt terekben nem több, mint 4.1 b) a szabadban nem több, mint 3:1 az állványszélességbe beleszámít: kitámasztók és konzolok A raktározás és szállítás eszközei Keretállvány 40 db. álló állványkeretnek Fekvő keret cm keretszélességekhez, összesen 18 állványkeret részére Fekvő keret 50 DIA korlát befogadására

1 b) a szabadban nem több, mint 3:1 az állványszélességbe beleszámít: kitámasztók és konzolok A raktározás

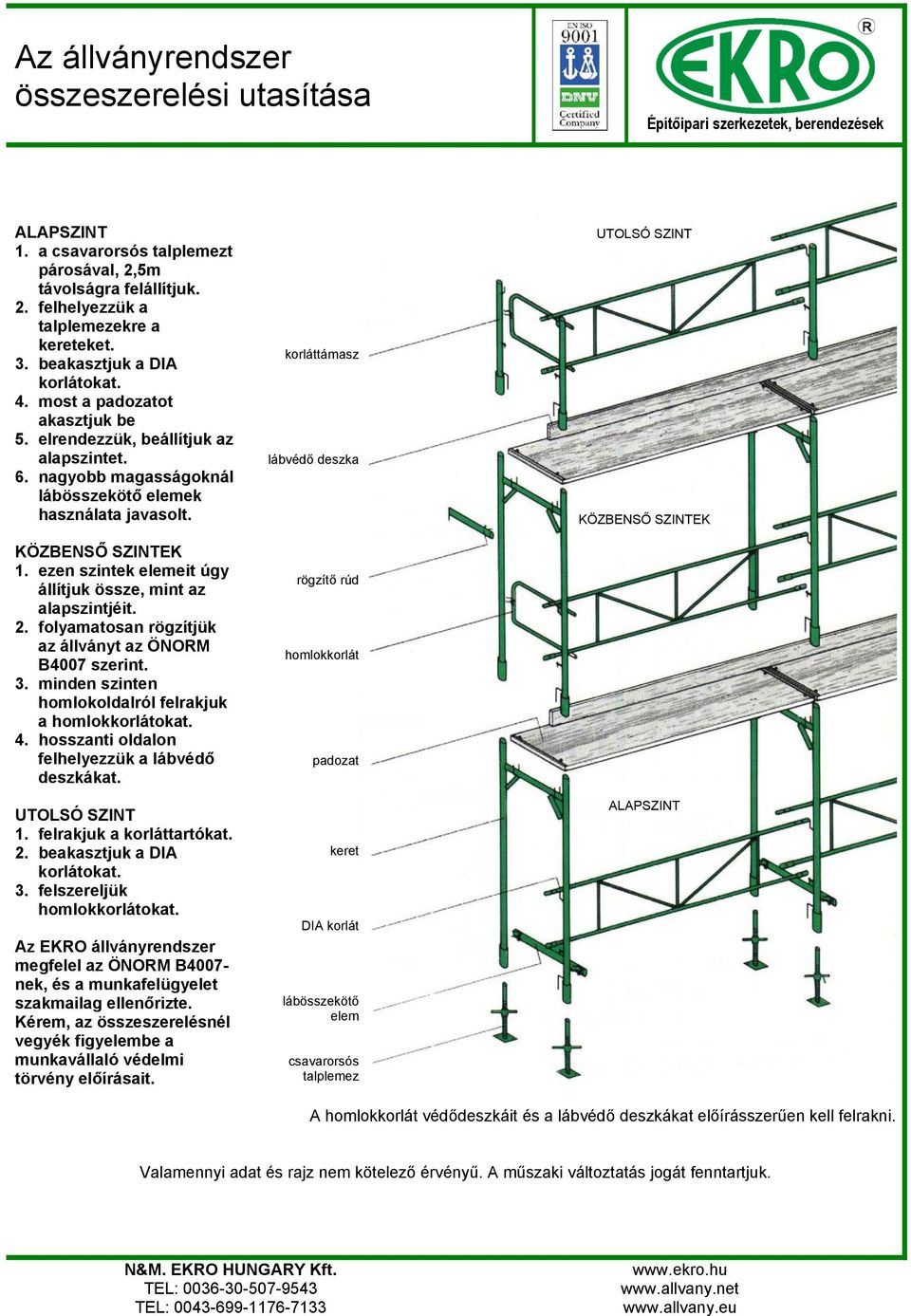

11 Az állványrendszer összeszerelési utasítása ALAPSZINT 1. a csavarorsós talplemezt párosával, 2,5m távolságra felállítjuk. 2. felhelyezzük a talplemezekre a kereteket. 3. beakasztjuk a DIA korlátokat. 4. most a padozatot akasztjuk be 5. elrendezzük, beállítjuk az alapszintet. 6. nagyobb magasságoknál lábösszekötő elemek használata javasolt. KÖZBENSŐ SZINTEK 1. ezen szintek elemeit úgy állítjuk össze, mint az alapszintjéit. 2. folyamatosan rögzítjük az állványt az ÖNORM B4007 szerint. 3. minden szinten homlokoldalról felrakjuk a homlokkorlátokat. 4. hosszanti oldalon felhelyezzük a lábvédő deszkákat. UTOLSÓ SZINT 1. felrakjuk a korláttartókat. 2. beakasztjuk a DIA korlátokat. 3. felszereljük homlokkorlátokat. Az EKRO állványrendszer megfelel az ÖNORM B4007- nek, és a munkafelügyelet szakmailag ellenőrizte. Kérem, az összeszerelésnél vegyék figyelembe a munkavállaló védelmi törvény előírásait. korláttámasz lábvédő deszka rögzítő rúd homlokkorlát padozat keret DIA korlát lábösszekötő elem csavarorsós talplemez UTOLSÓ SZINT KÖZBENSŐ SZINTEK ALAPSZINT A homlokkorlát védődeszkáit és a lábvédő deszkákat előírásszerűen kell felrakni. Valamennyi adat és rajz nem kötelező érvényű. A műszaki változtatás jogát fenntartjuk.

ezen szintek elemeit úgy állítjuk össze, mint az alapszintjéit. 2. folyamatosan rögzítjük az állványt az ÖNORM B4007 szerint. 3. minden szinten homlokoldalról felrakjuk a homlokkorlátokat. 4.
