PONIX-R PONIX-R RAKODÓLAPOS ÁLLVÁNYRENDSZER Rakodólapos állványok, raklaptárolók, raklaptároló állványok. Különböző megnevezésekkel illetjük őket, mégis mind egy dologról, szólnak.

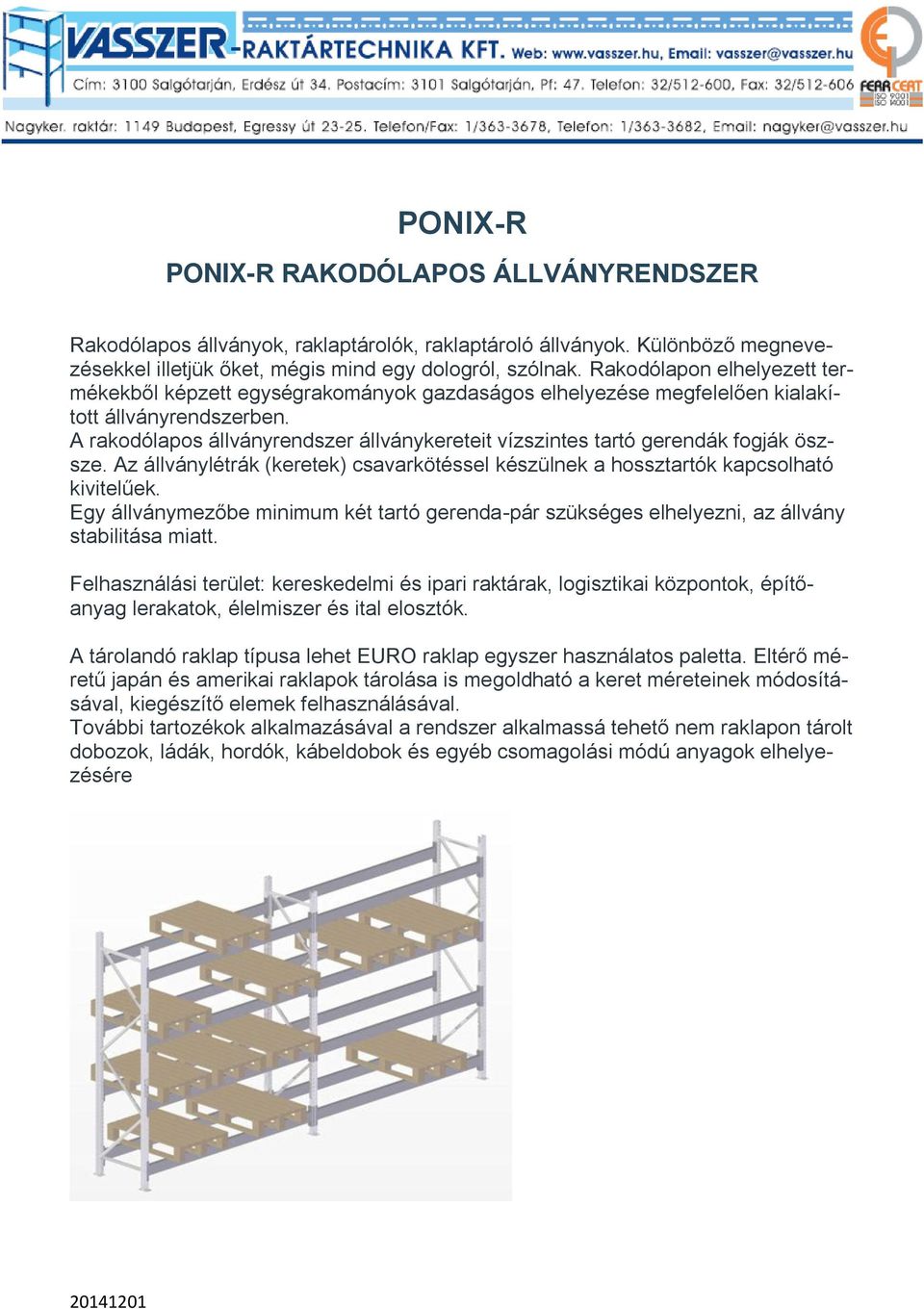

1 PONIX-R PONIX-R RAKODÓLAPOS ÁLLVÁNYRENDSZER Rakodólapos állványok, raklaptárolók, raklaptároló állványok. Különböző megnevezésekkel illetjük őket, mégis mind egy dologról, szólnak. Rakodólapon elhelyezett termékekből képzett egységrakományok gazdaságos elhelyezése megfelelően kialakított állványrendszerben. A rakodólapos állványrendszer állványkereteit vízszintes tartó gerendák fogják öszsze. Az állványlétrák (keretek) csavarkötéssel készülnek a hossztartók kapcsolható kivitelűek. Egy állványmezőbe minimum két tartó gerenda-pár szükséges elhelyezni, az állvány stabilitása miatt. Felhasználási terület: kereskedelmi és ipari raktárak, logisztikai központok, építőanyag lerakatok, élelmiszer és ital elosztók. A tárolandó raklap típusa lehet EURO raklap egyszer használatos paletta. Eltérő méretű japán és amerikai raklapok tárolása is megoldható a keret méreteinek módosításával, kiegészítő elemek felhasználásával. További tartozékok alkalmazásával a rendszer alkalmassá tehető nem raklapon tárolt dobozok, ládák, hordók, kábeldobok és egyéb csomagolási módú anyagok elhelyezésére

A rakodólapos állványrendszer állványkereteit vízszintes tartó gerendák fogják öszsze. Az állványlétrák (keretek) csavarkötéssel készülnek a hossztartók kapcsolható kivitelűek.

2 Fontolja meg az alábbiakat A tervezés és kivitelezés során vegye figyelembe, hogy az adott területen rakodólapos állványrendszert kíván elhelyezni. A készbeton felületnek legalább B25 minőségűnek kell lennie, hogy alkalmas legyen a felmerülő nyomó és húzó feszültségek elviselésére. A padlóegyenetlensége a legmagasabb és a legalcsonyabb pont között ne haladja meg a ± 7,5 mm-t. Rakodólapos állványrendszer telepítését mindig bízza szakcégre. Alapállvány felépítése A rakodólapos állványrendszer állványkereteit tartógerendák fogják össze. A rakodólapok a gerendapárokon kerülnek elhelyezésre, egymás mellett és felett. A tároló szintek száma=padozat+gerendaszintek száma. Egy állványmezőbe minimum négy tartógerendát szükséges elhelyezni az állvány stabilitása miatt. Az alapmezők tetszőleges számú kiegészítő mezővel bővíthetőek. Járatos állványmagasságok: 2000-től 5000 mm-ig. Soros állványrendszer Az állványok statikus tárolási rendszerei között a soros állvány kialakítás terjedt el a legjobban. Telepíthető szimpla és duplasoros (iker) elrendezésben. Az egyes tároló-pozíciók, a többitől függetlenül, bármikor elérhetők. A térkihasználtság 40-60% között mozog az alkalmazott targonca típus szerint.

A padlóegyenetlensége a legmagasabb és a legalcsonyabb pont között ne haladja meg a ± 7,5 mm-t. Rakodólapos állványrendszer telepítését mindig bízza szakcégre.

3 PONIX-R állványkeret Valamennyi állványkeret (állványlétra) 2db speciális kialakítású oszlop profilból, acél talplemezből és keretmerevítő profilokból álló rácsszerkezet. Az elemeket csavarkötéssel távtartó elemekkel rögzítjük egymáshoz. Az oldható kötés lehetővé teszi, hogy sérülés esetén, csak a megrongálódott elemet kell cserélni. Keretek mélysége 800, 1000, 1100, 1200 mm. Igény esetén az állványkeret mélységi mérete 50 mm osztással változtatható. Keretek magassága: mm között 500 mm osztással. Az oszlopokat beton alapcsavarral rögzítjük a padozathoz az állványokat ikresítővel, rögzítjük egymáshoz, az állványokat az épülethez kirögzíteni nem szükséges. PONIX-R nagyteherbírású Oszlopprofil Az oszlopprofil hidegen hengerelt horganyzott szalagacélból lyukasztással és hajlítással megmunkált szelvény. Az oszlopprofil homlok oldalán kialakított perforációk a gerendák kapcsolófülének befogadására szolgálnak. A hátoldalán lévő lyukak az állványkeret összefogását biztosítják. Az oszlopprofilokon lévő osztásköz: 50 mm. Az állványkeret valamennyi eleme horganyzott kivitelben készül. Tűzi mártó-eljárással (Sendzimir technológia) horganyzott lemezfelületek rendkívül korrózió és kopásállóak. Igény esetén porszórva is szállítható RAL 5015 Katódos védelem: A vágott felületeknél valamint a karcolásokkal, szemben a horgany (cink) anódos tulajdonsága ad védelmet. Az alacsonyabb kémiai potenciál miatt a cink előbb oldódik fel, a bomlás során kialakuló cink hidroxid és cinkoxid a vasoxidtól eltérően védőréteget képez a sérülés helyén.

Keretek mélysége 800, 1000, 1100, 1200 mm. Igény esetén az állványkeret mélységi mérete 50 mm osztással változtatható. Keretek magassága: 2000-5000 mm között 500 mm osztással.

4 Tartógerendák Az acélgerenda-testek (hossztartók) mm magasságú zártszelvényből J, I, N, IPE, U szelvényből készülnek. A gerendatestek végeire kapcsolófülek vannak hegesztve. Az állványkeretek oszlopprofiljaiba a kapcsoló füleken keresztül illeszkednek. A hossztartó gerendák véletlen kiemelését biztosítószegek akadályozzák meg. Járatos gerenda hossz 1800, 2700 és 3600mm (két, három, négy EURO raklap elhelyezésére szolgálnak), de egyedi igényeket is ki tudunk szolgálni. Kivitel: A hossztartók festett kivitelben készülnek RAL 7042 szín kültéri kivitel: tűzihorganyzott hossztartók alkalmazásával. Tartozékok, kiegészítő elemek

A hossztartó gerendák véletlen kiemelését biztosítószegek akadályozzák meg.

5 Gitterbox tartó: A tartó profil, ládák, konténerek biztonságos betárolását szolgáló elem. Dróthálós polc: speciális tartóelem. Hordó tároló: A Hordó tartó profil, hordók biztonságos rögzítésére szolgáló elem. Készül csőprofilú, valamint L-szelvényű kivitelben is. Gitterbox tartó: Acél tárolókonténerek biztonságos elhelyezésére szolgáló tartó pár megvezető peremmel, melyek egymáshoz vannak rögzítve. Kanna tartó: A hordótartón lévő folyékony anyagok adagolóegységét tartó elem. Túltolásgátló: A szimpla és a dupla állványok hátsó síkjában található elem, a tárolandó anyagok túltolását, leborulását gátolja meg. Változatai készülnek hagyományos zártszelvény, illetve huzalhálós kivitelben. Terhelés elosztó: Az állványzat keretei alatt elhelyezkedő elem, funkciója, a teher egyenletes elosztása a talajon. Toldó: magas raktárak kerethosszabbítására. Panel: Zárt tárolószint kialakítását teszi lehetővé. Keresztgerenda: Nagy tömegű rakatok alátámasztására szolgál. Ikresítő: Egymás mögött lévő állványzatok (ikersorok) egymáshoz való rögzítésére szolgáló elem. Talplemez: A keret lábainak a terhelését közvetíti a talajra. Oszlopvédő: Az állványkeretek anyagmozgatás felőli lábak védelmét látja el. Keretvédő: Az oszlopvédővel szemben, itt az egész keretszélesség (az állványsor) végeinek védelmét biztosítja. Cseppfogó tálca: Általában a hordótartó elemek alatt helyezkedik el, feladata a hordókból kifolyó, lecsöppenő folyadékok talajra történő jutásának megakadályozása. Terhelésjelző tábla: Az állványzat maximális teherbírását mutató elem.

Gitterbox tartó: Acél tárolókonténerek biztonságos elhelyezésére szolgáló tartó pár megvezető peremmel, melyek egymáshoz vannak rögzítve.

6 ÁRJEGYZÉK PONIX-R Raklapos állványrendszer: Keretek Keretmélység Magasság Horganyzott Porszórt mm mm Ft/db Ft/db Keretek A keretek ára szerelés nélkül értendő! A keretek horganyzottak, vagy porszórtak RAL 7042, RAL Megjegyzések: 1. Az eladási ár nettó ár, az ÁFA-t nem tartalmazza. 2. Az árváltozás jogát előzetes bejelentés nélkül fenntartjuk.

1000-1200 3 500 18 290 19 270 4 000 20 180 21 320 4 500 22 960 24 600 5 000 25 420 27 060 Keretek A keretek ára szerelés nélkül értendő!

7 ÁRJEGYZÉK PONIX-R Raklapos állványrendszer: Gerendák Gerendaprofil Hossz Porszórt Terhelhetőség mm mm Ft/db kg/gerendapár N60/40x N60/40x N60/40x Terhelhetőség N80/40x adatokat N80/40x lásd N80/40x külön N100/50x menüpontban N100/50x N100/50x N130/50x2, N130/50x2, N130/50x2, I (IPE) I (IPE) I (IPE) I (IPE) I (IPE) I (IPE) I (IPE) I (IPE) I (IPE) A gerendák porszórtak RAL Gerendák Megjegyzések: 1. Az eladási ár nettó ár, az ÁFA-t nem tartalmazza. 2. Az árváltozás jogát előzetes bejelentés nélkül fenntartjuk.

7380 N130/50x2,5 3600 12800 I (IPE) 80 1800 7550 I (IPE) 80 2700 9680 I (IPE) 80 3600 12300 I (IPE) 100 1800 9270 I (IPE) 100 2700 12300 I (IPE) 100 3600 15 750 I (IPE) 120 1800 11 400 I (IPE) 120

8 ÁRJEGYZÉK Rakodólapos polc panel Normál teherbírású polc panelek Horganyzott Megnevezés Súly Ft/db kg/db Panel SD 800*440-H ,02 Panel SD 1000*440-H ,74 Panel SD 1100*440-H ,07 Panel SD 1200*440-H ,47 Panel SD 800*530-H ,41 Panel SD 1000*530-H ,23 Panel SD 1100*530-H ,67 Panel SD 1200*530-H ,05 Nagy teherbírású polc panelek Megnevezés Horganyzott Ft/db Súly kg/db Panel HD 800*440-H ,15 Panel HD 1000*440-H ,15 Panel HD 1100*440-H ,65 Panel HD 1200*440-H ,15 Panel HD 800*530-H ,68 Panel HD 1000*530-H ,81 Panel HD 1100*530-H ,38 Panel HD 1200*530-H ,95 Megrendelés esetén a gerenda méretét meg kell adni! Megjegyzések: 1. Az eladási ár nettó ár, az ÁFA-t nem tartalmazza. 2. Az árváltozás jogát előzetes bejelentés nélkül fenntartjuk.

Ft/db Súly kg/db Panel HD 800*440-H 2330 4,15 Panel HD 1000*440-H 2780 5,15 Panel HD 1100*440-H 2990 5,65 Panel HD 1200*440-H 3190 6,15 Panel HD 800*530-H 2590 4,68 Panel HD 1000*530-H 3100 5,81

9 ÁRJEGYZÉK Rakodólapos állványrendszer kiegészítő elemei Méret Tömeg Porszórt Megnevezés mm kg/db Ft/db Keresztgerenda 800 2, Keresztgerenda , Keresztgerenda , Keresztgerenda , Túltolásgátló , Túltolásgátló , Túltolásgátló , Teherelosztó lemez 8*250*250 3, Hézagoló lemez 0,8-6,0 100 Talplemez 0, Gitterboxtartó 800 4, Gitterboxtartó , Gitterboxtartó 100/65*7* , Ikresítő 200 0, Ikresítő Keretvédő garnitúra 900 mm-ig 30, Keretvédő garnitúra 1100 mm-ig Keretvédő garnitúra 2000 mm-ig 45, Keretvédő garnitúra 2400 mm-ig 50, Talajhoz rögzített oszlopvédő STG (U) 100/300 4, STG (U) 120/300 4, STG (U) 100/400 5, STG (U) 120/400 5, L típusú sarokvédő / U típusú oszlopvédő / Oszlophoz rögzített ütéscsillapítós oszlopvédők Sarok oszlovédő Közbenső oszlopvédő , Z-elem pozdorjatartó 1,5x , Megjegyzések: 1. Az eladási ár nettó ár, az ÁFA-t nem tartalmazza. 2. Az árváltozás jogát előzetes bejelentés nélkül fenntartjuk.

430 Gitterboxtartó 800 4,1 2570 Gitterboxtartó 1200 5,84 3060 Gitterboxtartó 100/65*7*1200 11,6 6470 Ikresítő 200 0,76 830 Ikresítő 300 1 900 Keretvédő garnitúra 900 mm-ig 30,5 17390 Keretvédő
