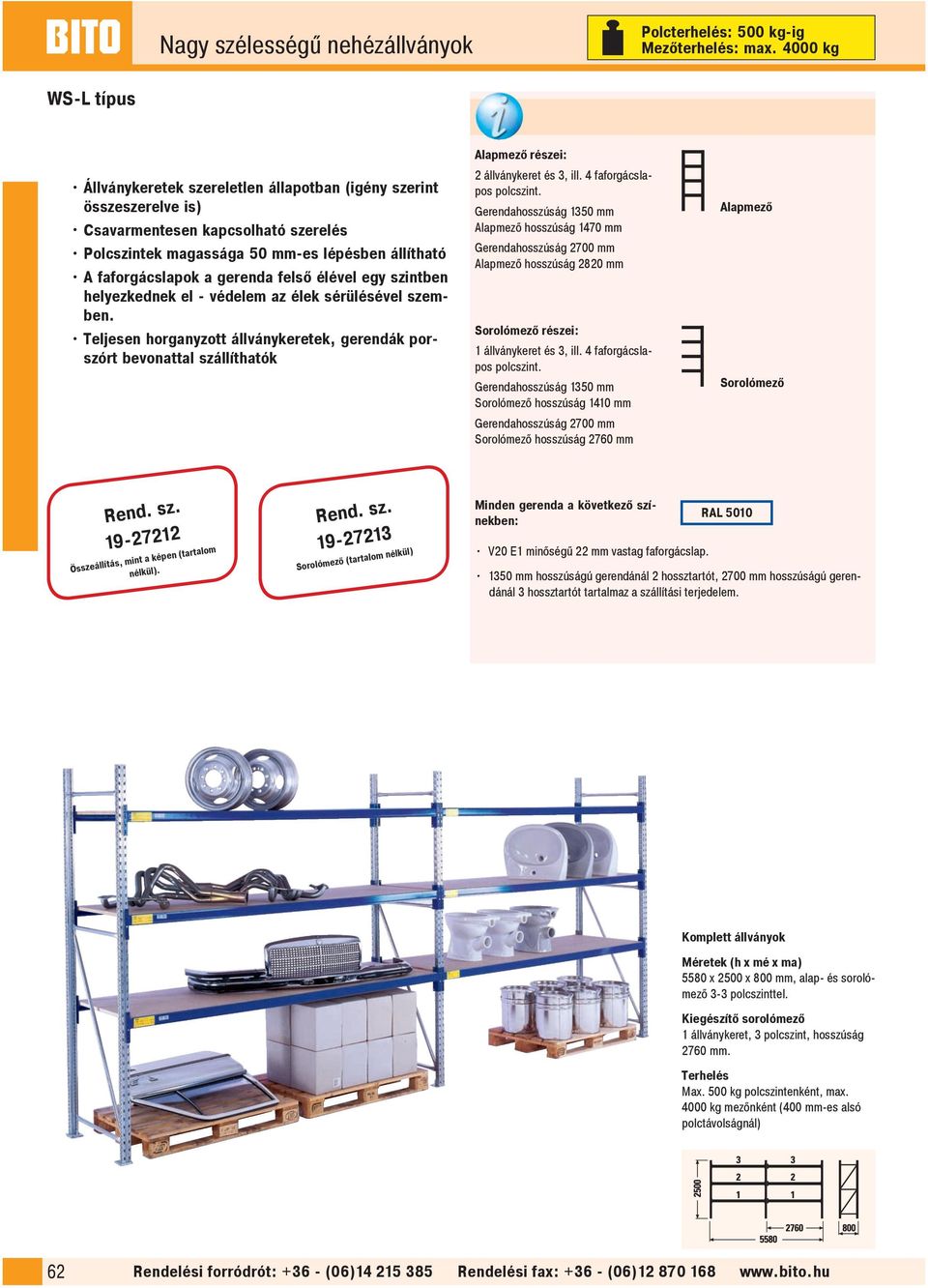

1 Nagy szélességű nehézállványok Polcterhelés: 500 Mezőterhelés: max WS-L típus V20 E1 minőségű 22 vastag faforgácslap. Állványkeretek szereletlen állapotban (igény szerint összeszerelve is) Csavarmentesen kapcsolható szerelés Polcszintek magassága 50 -es lépésben állítható A faforgácslapok vagy acél polcelemek a gerenda felső élével egy szintben helyezkednek el - védelem az élek sérülésével szemben. Teljesen horganyzott állványkeretek, gerendák porszórt bevonattal szállíthatók Minden gerenda a következő színekben: RAL Összeállítás, mint a képen (tartalom nélkül). ma = 2000, mé = 800, h= 5580 Polcterhelés ma = 2000, mé = 800, h= 2760 Polcterhelés

2 Polcterhelés: 700 -ig Mezőterhelés: max Nagy szélességű nehézállványok WS-L típus Állványkeretek szereletlen állapotban (igény szerint összeszerelve is) Állványoszlopok, vízszintes és átlós gerendák, valamint talplemezek teljesen fényes horganyzott kivitelben. Maximális mezőterhelés = es polctávolságnál Maximális polctávolság = os mezőterhelésnél Keretmagasság Keretmélység 600 Keretmélység 800 Keretmélység Kellékek a oldaltól kezdve. Polcszint teljesen faforgácslappal Polcterhelés max gerenda porszórt bevonattal, lépcsőfok magasság 23, 2, ill. 3 fényes horganyzott hossztartó, és V20 E1 minőségű 22 faforgácslap. Polcszint teljesen acél polcelemekkel Polcterhelés max gerenda porszórt bevonattal, lépcsőfok magasság 23, és sima felületű, fényes horganyzott acél polcelem Állványmélység 600 WT 67 L típus Állványmélység 600 WT 67 L típus WT 69 L típus polcszint polcszint WSFH18.60B WSFH22.60B WSFH27.60B WSF18.60B WSF22.60B WSF27.60B Állványmélység 800 Állványmélység 800 polcszint polcszint WSFH18.80B WSFH22.80B WSFH27.80B WSF18.80B WSF22.80B WSF27.80B Állványmélység 1100 Állványmélység 1100 polcszint polcszint WSFH18.11B WSFH22.11B WSFH27.11B WSF18.11B WSF22.11B WSF27.11B 61

3 Nagy szélességű nehézállványok Polcterhelés: 500 -ig Mezőterhelés: max WS-L típus Állványkeretek szereletlen állapotban (igény szerint összeszerelve is) Csavarmentesen kapcsolható szerelés Polcszintek magassága 50 -es lépésben állítható A faforgácslapok a gerenda felső élével egy szintben helyezkednek el - védelem az élek sérülésével szemben. Teljesen horganyzott állványkeretek, gerendák porszórt bevonattal szállíthatók részei: 2 állványkeret és 3, ill. 4 faforgácslapos polcszint. Gerendahosszúság 1350 hosszúság 1470 Gerendahosszúság 2700 hosszúság 2820 részei: 1 állványkeret és 3, ill. 4 faforgácslapos polcszint. Gerendahosszúság 1350 hosszúság 1410 Gerendahosszúság 2700 hosszúság Összeállítás, mint a képen (tartalom nélkül) (tartalom nélkül) Minden gerenda a következő színekben: V20 E1 minőségű 22 vastag faforgácslap. RAL hosszúságú gerendánál 2 hossztartót, 2700 hosszúságú gerendánál 3 hossztartót tartalmaz a szállítási terjedelem. Komplett állványok Méretek (h x mé x ma) 5580 x 2500 x 800, alap- és sorolómező 3-3 polcszinttel. Kiegészítő sorolómező 1 állványkeret, 3 polcszint, hosszúság Terhelés Max. 500 polcszintenként, max mezőnként (400 -es alsó polctávolságnál) 62

4 Polcterhelés: 500 -ig Mezőterhelés: max Nagy szélességű nehézállványok WS-L típus Komplett állványmezők, magasság 2000, 3 polcszint Állványmélység 600 polcszint Állványmélység 800 polcszint Állványmélység 1100 polcszint Komplett állványmezők, magasság 2500, 4 polcszint Állványmélység 600 polcszint Állványmélység 800 polcszint Állványmélység 1100 polcszint Kellékek a oldaltól kezdve. 63

5 Nagy szélességű nehézállványok Polcterhelés: 700 -ig Mezőterhelés: max WS típus Állványkeretek szereletlen állapotban (igény szerint összeszerelve is) Csavarmentesen kapcsolható szerelés Mezőszélesség ig Polcszintek magassága 50 -es lépésben állítható Horganyzott acél polcelemek, egy szintben a gerenda felső éllel Teljesen horganyzott állványkeretek, gerenda porszórt bevonattal szállíthatók ma = 2500, mé = 800, h= 2820 Teherbírás ma = 2500, mé = 800, h= 2760 Teherbírás 700 Lépcsős gerendák WS típusú nagy szélességű nehézállványokhoz 700 -ig/gerendapár Biztosítócsappal, RAL 5010 színben, lépcsőmagasság 23, anyagok (pl. faforgácslapok) helyszíni behelyezéséhez. Kérjük vegye figyelembe: Az általunk megadott terhek a gerendapárra vonatkoznak. A helyszínen behelyezett anyagoknál figyelembe kell venni a terhelést! Minden gerenda a következő színekben: Gerendahosszúság Gerendatípus gerendapár WT 67 L WT 67 L WT 67 L WT 69 L hosszúságú gerendáknál összekötő gerendával szállítjuk. Kérjük megadni az állványmélységet! 67 WT 67 L típus WT 69 L típus 23 RAL

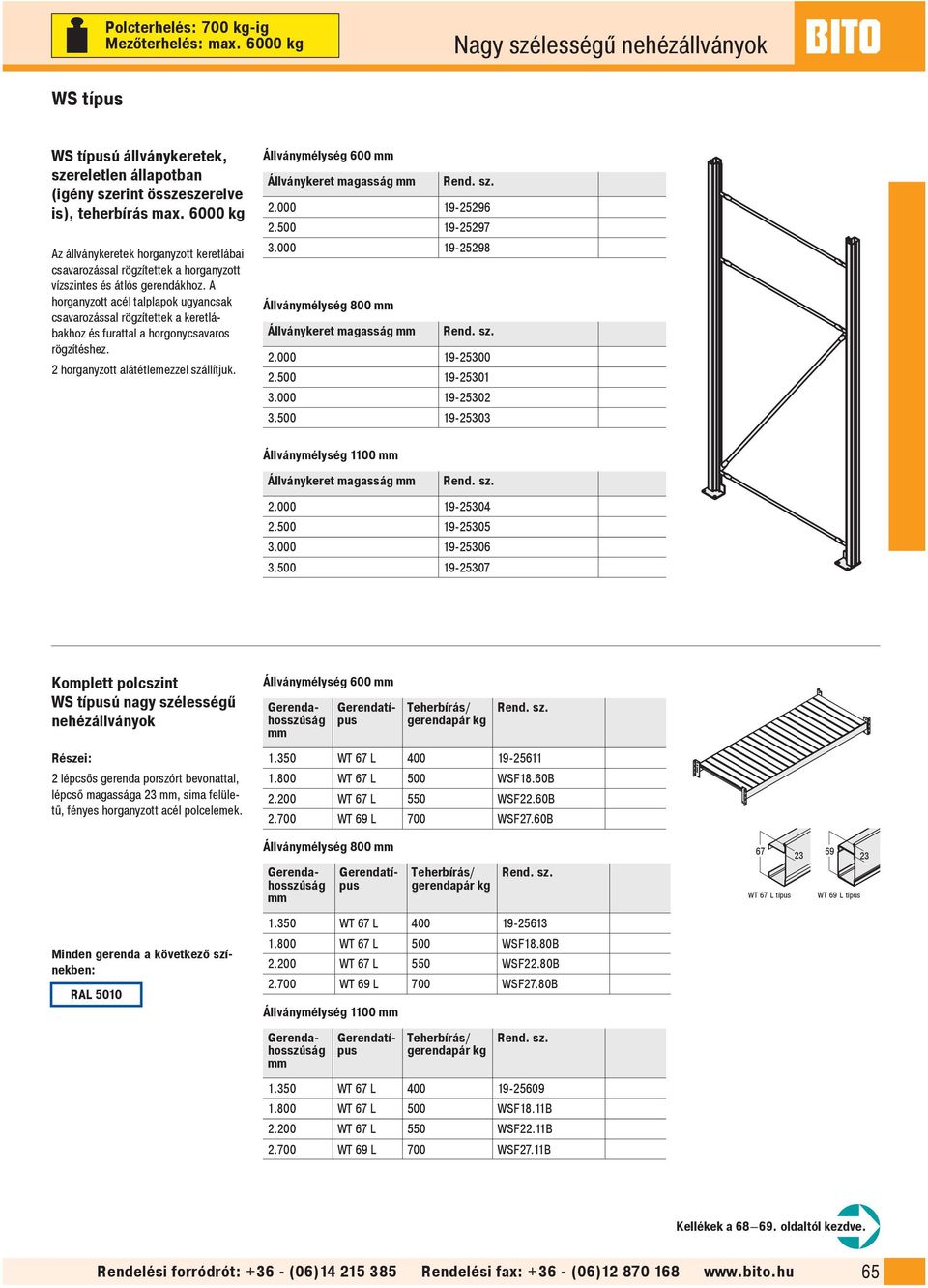

6 Polcterhelés: 700 -ig Mezőterhelés: max Nagy szélességű nehézállványok WS típus WS típusú állványkeretek, szereletlen állapotban (igény szerint összeszerelve is), teherbírás max Az állványkeretek horganyzott keretlábai csavarozással rögzítettek a horganyzott vízszintes és átlós gerendákhoz. A horganyzott acél talplapok ugyancsak csavarozással rögzítettek a keretlábakhoz és furattal a horgonycsavaros rögzítéshez. 2 horganyzott alátétlemezzel szállítjuk. Állványmélység 600 Állványkeret magasság Állványmélység 800 Állványkeret magasság Állványmélység 1100 Állványkeret magasság Komplett polcszint WS típusú nagy szélességű nehézállványok Állványmélység 600 Gerendatípus Gerendahosszúság Gerendatípus gerendapár Részei: 2 lépcsős gerenda porszórt bevonattal, lépcső magassága 23, sima felületű, fényes horganyzott acél polcelemek WT 67 L WT 67 L 500 WSF18.60B WT 67 L 550 WSF22.60B WT 69 L 700 WSF27.60B Állványmélység 800 Gerendahosszúság Gerendatípus gerendapár 67 WT 67 L típus WT 69 L típus 23 Minden gerenda a következő színekben: RAL WT 67 L WT 67 L 500 WSF18.80B WT 67 L 550 WSF22.80B WT 69 L 700 WSF27.80B Állványmélység 1100 Gerendahosszúság gerendapár WT 67 L WT 67 L 500 WSF18.11B WT 67 L 550 WSF22.11B WT 69 L 700 WSF27.11B Kellékek a oldaltól kezdve. 65

7 Nagy szélességű nehézállványok Polcterhelés: 700 -ig Mezőterhelés: max WS típus Állványkeretek szereletlen állapotban (igény szerint összeszerelve is) Csavarmentesen kapcsolható szerelés Polcszintek magassága 50 -es lépésben állítható Az acél polcelemek a gerenda felső élével egy szintben helyezkednek el - védelem az élek sérülésével szemben. Teljesen horganyzott állványkeretek, gerendák porszórt bevonattal szállíthatók részei: 2 állványkeret és 3, ill. 4 acélpolcelemes polcszintek. Gerendahosszúság 1350 Hosszúság = 1470 Gerendahosszúság 1800 Hosszúság = 1920 Gerendahosszúság 2200 Hosszúság = 2320 Gerendahosszúság 2700 Hosszúság = 2820 részei: Összeállítás, mint a képen (tartalom nélkül) állványkeret és 3, ill. 4 acélpolcelemes polcszintek. Gerendahosszúság 1350 Hosszúság = 1410 Gerendahosszúság 1800 Hosszúság = 1860 Gerendahosszúság 2200 Hosszúság = 2260 Gerendahosszúság 2700 Hosszúság = 2760 Minden gerenda a következő színekben: RAL 5010 Komplett állványok Méretek (h x mé x ma) 5580 x 2500 x 800, alap- és sorolómező összesen 6 polcszinttel. Kiegészítő sorolómező 1 állványkeret, 3 polcszint, hosszúság Terhelés Max. 700 polcszintenként, max mezőnként (400 -es alsó polctávolságnál) 66

8 Polcterhelés: 700 -ig Mezőterhelés: max Nagy szélességű nehézállványok WS típus Komplett állványmezők, magasság 2000, 3 polcszint Állványmélység 600 Gerendahosz- Polcterhelés/ szúság polcszint Állványmélység 800 Polcterhelés/ polcszint Állványmélység 1100 Polcterhelés/ polcszint Komplett állványmezők, magasság 2500, 4 polcszint Állványmélység 600 Polcterhelés/ polcszint Állványmélység 800 Polcterhelés/ polcszint Állványmélység 1100 Polcterhelés/ polcszint Kellékek a oldaltól kezdve. 67

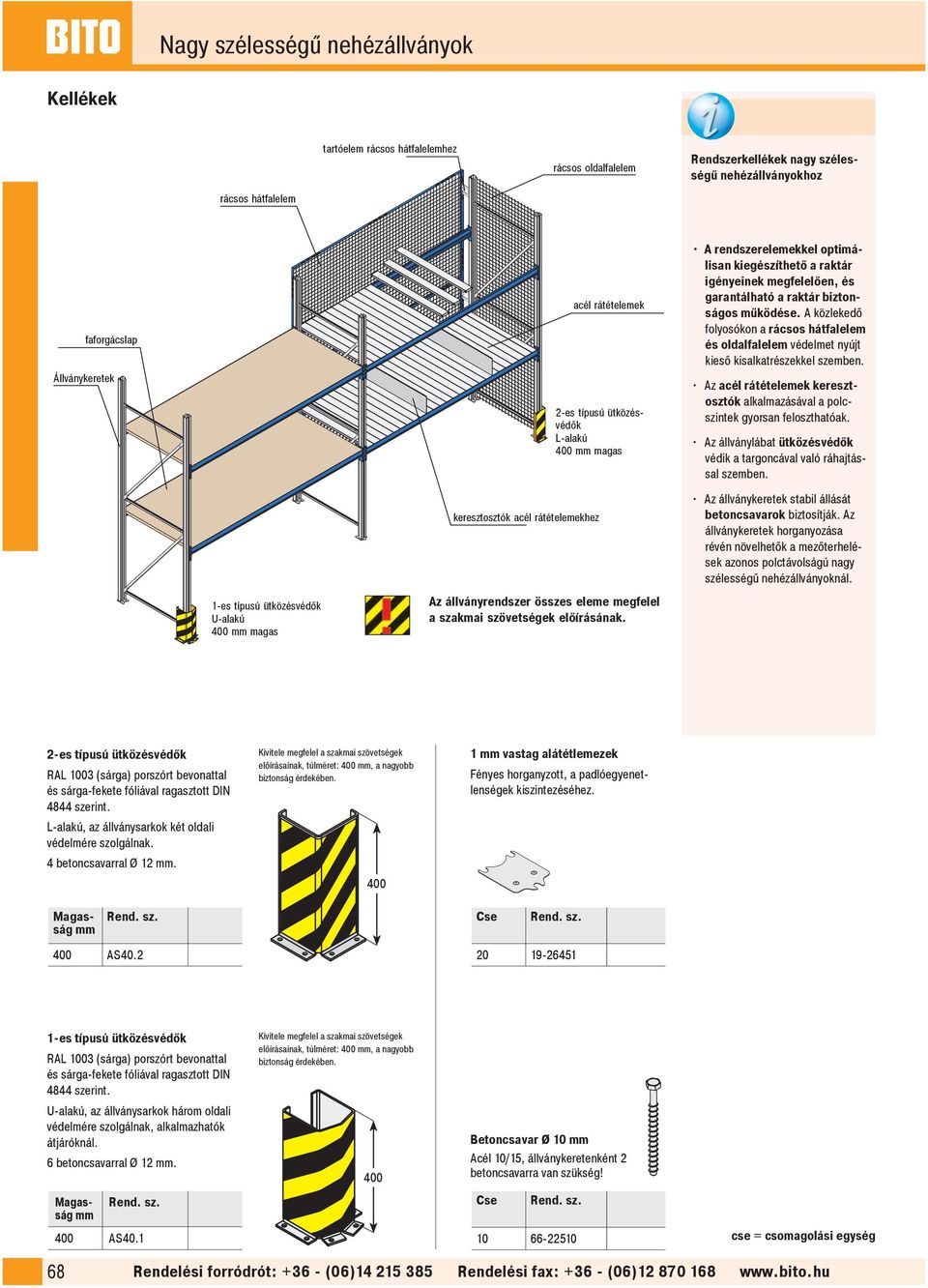

9 Nagy szélességű nehézállványok Kellékek tartóelem rácsos hátfalelemhez rácsos oldalfalelem Rendszerkellékek nagy szélességű nehézállványokhoz rácsos hátfalelem faforgácslap Állványkeretek keresztosztók acél rátételemekhez acél rátételemek 2-es típusú ütközésvédők L-alakú 400 magas A rendszerelemekkel optimálisan kiegészíthető a raktár igényeinek megfelelően, és garantálható a raktár biztonságos működése. A közlekedő folyosókon a rácsos hátfalelem és oldalfalelem védelmet nyújt kieső kisalkatrészekkel szemben. Az acél rátételemek keresztosztók alkalmazásával a polcszintek gyorsan feloszthatóak. Az állványlábat ütközésvédők védik a targoncával való ráhajtással szemben. Az állványkeretek stabil állását betoncsavarok biztosítják. Az állványkeretek horganyozása révén növelhetők a mezőterhelések azonos polctávolságú nagy szélességű nehézállványoknál. 1-es típusú ütközésvédők U-alakú 400 magas Az állványrendszer összes eleme megfelel a szakmai szövetségek előírásának. 2-es típusú ütközésvédők RAL 1003 (sárga) porszórt bevonattal és sárga-fekete fóliával ragasztott DIN 4844 szerint. L-alakú, az állványsarkok két oldali védelmére szolgálnak. 4 betoncsavarral Ø 12. Kivitele megfelel a szakmai szövetségek előírásainak, túlméret: 400, a nagyobb biztonság érdekében vastag alátétlemezek Fényes horganyzott, a padlóegyenetlenségek kiszintezéséhez. Magasság Cse 400 AS es típusú ütközésvédők RAL 1003 (sárga) porszórt bevonattal és sárga-fekete fóliával ragasztott DIN 4844 szerint. U-alakú, az állványsarkok három oldali védelmére szolgálnak, alkalmazhatók átjáróknál. 6 betoncsavarral Ø 12. Magasság Kivitele megfelel a szakmai szövetségek előírásainak, túlméret: 400, a nagyobb biztonság érdekében. Betoncsavar Ø 10 Acél 10/15, állványkeretenként 2 betoncsavarra van szükség! Cse 400 AS cse = csomagolási egység 68

10 Nagy szélességű nehézállványok Kellékek Rácsos oldalfalelem állványkeretekhez Fényes horganyzott, lyukméret 50 x 50. Állványmélység 600 Állványmélység 800 Állványmélység 1100 Magasság SWG SWG SWG SWG SWG SWG SWG SWG SWG Keresztosztók acél polcelemekhez Fényes horganyzott, egyszerű szerelés, kötőelemekkel együtt. Állványmélység 600 Állványmélység 800 Állványmélység 1100 Magasság 250 QT60.25 QT80.25 QT11.25 Rácsos hátfalelem RAL 5010 porszórt bevonattal, robusztus, szögacél rácskeretre hegesztett, lyukméret 50 x 50. Kérjük vegye figyelembe: Az ár nem tartalmazza a tartóelemet. Polcelemenként 2 tartóelem párra van szükség. 2 polcelem egymás feletti rögzítéséhez csak 3 tartóelem párra van szükség. Mezőszélesség 1350 Mezőszélesség 1800 Magasság GHS13.10B GHS18.10B Mezőszélesség 2200 Mezőszélesség 2700 Magasság GHS22.10B GHS27.10B Mezőszélesség 1350 Magasság Mezőszélesség GHS13.15B GHS18.15B Mezőszélesség 2200 Magasság Mezőszélesség GHS22.15B GHS27.15B Tartóelemek rácsos hátfalelemhez Fényes horganyzott, a rácsos hátfalelem rögzítésére szolgál, kötőelemekkel együtt. Kivitel balra jobbra

11 PRO rendszer Nagy teherbírású és raklapos állványok Nagy teherbírású és raklapos állványok Gyártás made in Germany Állványkeretek szereletlen állapotban = szállítási költség megtakarítása (igény szerint összeszerelve is) Nagyfokú korrózióállóság a fényes horganyozásnak, ill. porszórt bevonatnak köszönhetően Nagy választék biztonsági és rendszerkellékekből Az állványrendszer összes eleme megfelel a szakmai szövetségek biztonsági és egészségügyi előírásának. Megfelel a legújabb német és európai biztonsági rendelkezéseknek (RAL RG 614). Tervezési segítség Komplett állványok Állványkeretek Gerendák és polcszintek Alátámasztások a beraktározási mélységen 87 Biztonsági kellékek Tanúsítvány A "RAL-RG 614/2 raklapos állványok" minőségi jelzés termékeink átlagon felüli minőségét tanúsítja a következő területeken: Stabilitás, terhelhetőség és megfelelő hosszanti és mélységi irányú merevség Csak szabvány szerinti anyagok alkalmazása Szakképzett személyzet minőségi termékek tervezése, gyártása és szerelése területén Állandó minőség biztosítása saját és hivatalos szervek állandó ellenőrzése révén Állvány átalakítása 136. oldal 70

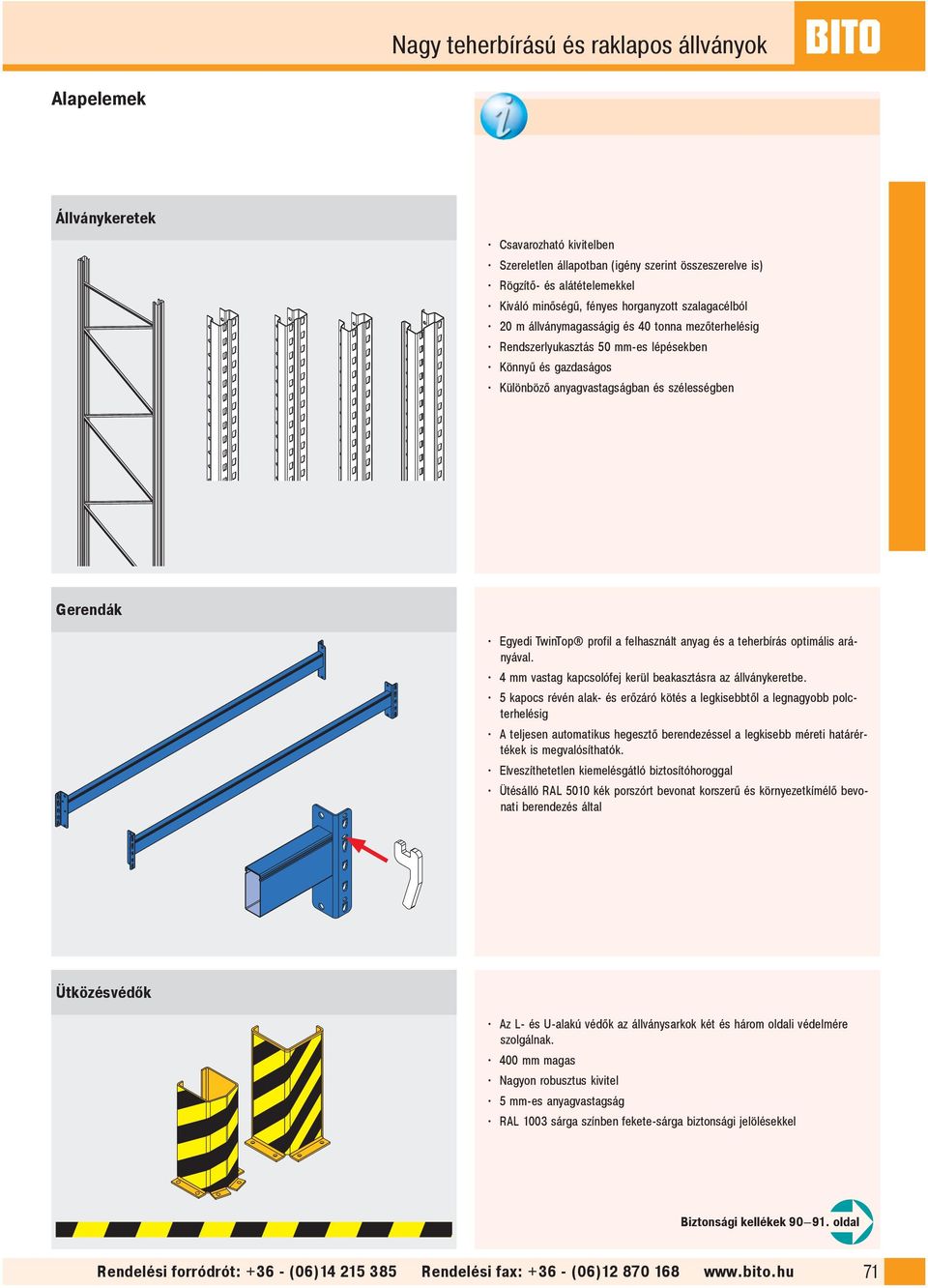

12 Nagy teherbírású és raklapos állványok Alapelemek Állványkeretek Csavarozható kivitelben Szereletlen állapotban (igény szerint összeszerelve is) Rögzítő- és alátételemekkel Kiváló minőségű, fényes horganyzott szalagacélból 20 m állványmagasságig és 40 tonna mezőterhelésig Rendszerlyukasztás 50 -es lépésekben Könnyű és gazdaságos Különböző anyagvastagságban és szélességben Gerendák Egyedi TwinTop profil a felhasznált anyag és a teherbírás optimális arányával. 4 vastag kapcsolófej kerül beakasztásra az állványkeretbe. 5 kapocs révén alak- és erőzáró kötés a legkisebbtől a legnagyobb polcterhelésig A teljesen automatikus hegesztő berendezéssel a legkisebb méreti határértékek is megvalósíthatók. Elveszíthetetlen kiemelésgátló biztosítóhoroggal Ütésálló RAL 5010 kék porszórt bevonat korszerű és környezetkímélő bevonati berendezés által Ütközésvédők Az L- és U-alakú védők az állványsarkok két és három oldali védelmére szolgálnak. 400 magas Nagyon robusztus kivitel 5 -es anyagvastagság RAL 1003 sárga színben fekete-sárga biztonsági jelölésekkel Biztonsági kellékek oldal 71

13 Nagy teherbírású és raklapos állványok PRO rendszer Tervezési segítség Szükséges elemek az állványhoz: Állványkeretek Gerendák biztosítóhoroggal Betoncsavar Az állványokra vonatkozó szakmai szövetségek irányelveinek megfelelően a következő előírásokat kell figyelembe venni: 1 2 A sarkoknál és átjáróknál ütközésvédőket kell felszerelni. A záró állványkeretnek legalább 500 -rel magasabbnak kell lennie, mint a polcszint legfelső felfekvése. Kérjük vegye figyelembe: Az általunk megadott terhek 3 mezős és 2 gerendapáros állványokra vonatkoznak. Ettől eltérő kivitelek megengedettek. Forduljon BITO-hoz a teherbírás korlátozására vonatkozó adatokért! A csarnokpadlónál használt beton minőségének legalább C20/25 kell lennie. Forduljon hozzánk a megengedett teherbírásra vonatkozó adatokért eltérő betonminőségnél! A targoncával kiszolgált állványokat lehorgonyozni kell! 3 Az átjárókat, ill. az állványra rászerelt elemeket kiesésgátlóval (pl. faforgácslap) kell felszerelni. 4 Az átjárók hasznos magassága legalább 2 m, ill. 20 cm-rel magasabb kell legyen, mint az alkalmazott targonca. 5 Keresztirányban beraktározott raklapokat, melyek nem rendelkeznek alátámasztásokkal a beraktározási mélységen, kell biztosítani átesés ellen alátámasztó eleel, faforgácslappal, rácsos polcokkal vagy acél polcelemekkel. 6 A "gitterboxok" beraktározásához kereszttartók használatát ajánljuk. 7 Duplasoros állványoknál a biztonsági távolság a rakatok között legalább 100 kell legyen. Ezenkívül túltolásgátlóval kell felszerelni A szabadonálló egysoros állványokat biztosítani kell (pl. rácsos hátfalelem) a rakományok leesése ellen azon az oldalon, ahol kiszolgálás nem történik, amennyiben az állványok mögött személyek vagy targoncák közlekednek. 7 min min. 2 m 1 Elemek 82. oldal 72

14 Nagy teherbírású és raklapos állványok Méretek Állványhosszúság = Példa: keretek száma x keretláb szélesség + + mezők száma x (hasznos mezőszélesség + 2 ) 3 x 90 2 x 2702 = 5674 Kérjük vegye figyelembe: min. 500 A targonca emelési magasságának 200 -nél nagyobbnak kell lennie, mint a legfelső tárolószint. polctávolság Amennyiben a rakat felső éle nél magasabb szinten van, pl. egyes szövetségi tartományokban építési engedélyt kell kérvényezni. hasznos mezőszélesség keretláb szélesség Többhelyes tárolás Keresztirányban beraktározott raklapokat alá kell támasztani a beraktározási mélységen! keresztirányú beraktározás hosszanti beraktározás Hosszanti és keresztirányú beraktározás hosszanti beraktározás keresztirányú beraktározás "gitterbox" kereszttartókkal Munkafolyosó = Közlekedő folyosók mínusz a rakatok kiálló része A keresztirányú beraktározásnál a raklapokat alá kell támasztani a beraktározási mélységen (alátámasztó elem, faforgácslap, rácsos polc, acél polcelemek). munkafolyosó Euro-raklapok mélység irányú alátámasztással A "gitterboxokat" a kereszttartókon kell beraktározni. közlekedő folyosó Polc- és mezőterhelés Mezőterhelés = A polcterhelések összege polcterhelés mezőterhelés A polcterhelések összege nem lépheti túl a mezőterhelést! A talajszintet nem kell figyelembe venni! A katalógusban szereplő terhelési adatok egyenletesen eloszló terhelésre vonatkoznak. 73

15 Nagy teherbírású állványok Polcterhelés: ig Mezőterhelés: ig Komplett állványmezők Állványkeretek szereletlen állapotban (igény szerint összeszerelve is) A P1 típusú keretláb alkalmazása révén csereszabatos a PRO raklapos állványrendszerünkkel Mezőszélesség ig Polcterhelés ig Mezőterhelés ig Polcszintek magassága 50 -es lépésben állítható Polcszintek horganyzott acél rátételemekkel Acél rátételemek egy szintben helyezkednek el a gerenda felső élével, egyenes felfekvési felület Méretek: Magasság: 2000 /2500 Mélység: 600 /800 /1100 Mezőszélesség: 1350 /1800 /2200 /2700 Kivitel: Horganyzott állványkeretek és acél rátételemek, lépcsős gerenda RAL 5010 kék porszórt bevonattal. RAL 5010 Gerendák RAL 5010 porszórt bevonattal állványmélység Biztonsági kellékek oldal 2000 / 2500 Részei: 2 szereletlen állványkeret (igény szerint összeszerelve is), 3, ill. 4 polcszint acél rátételemekkel, biztosítóhoroggal és betoncsavarral a padlórögzítéshez. Magasság 2000 = 3 polcszint Magasság 2500 = 4 polcszint 2000 / 2500 Részei: 1 szereletlen állványkeret (igény szerint összeszerelve is), 3, ill. 4 polcszint acél rátételemekkel, biztosítóhoroggal és betoncsavarral a padlórögzítéshez. Magasság 2000 = 3 polcszint Magasság 2500 = 4 polcszint teljes szélesség teljes szélesség Teljes szélesség = gerendahosszúság + 2 x 80 Teljes szélesség = gerendahosszúság + 1 x 80 74

16 Polcterhelés: ig Mezőterhelés: ig Nagy teherbírású állványok Komplett állványmezők, magasság polcszint acél rátételemekkel Állványmélység 600 Gerendahosszúság (mezőszélesség) Terhelés polcszintenként Magasság Gerendaprofil Állványmélység 800 Gerendahosszúság (mezőszélesség) Terhelés polcszintenként Magasság Gerendaprofil Állványmélység 1100 Gerendahosszúság (mezőszélesség) Terhelés polcszintenként Magasság Gerendaprofil Komplett állványmezők, magasság polcszint acél rátételemekkel Állványmélység 600 Gerendahosszúság (mezőszélesség) Terhelés polcszintenként Magasság Gerendaprofil Állványmélység 800 Gerendahosszúság (mezőszélesség) Terhelés polcszintenként Magasság Gerendaprofil Állványmélység 1100 Gerendahosszúság (mezőszélesség) Terhelés polcszintenként Magasság Gerendaprofil
