Magas minőség, kiváló érték

Átírás

1 Magas minőség, kiváló érték évi termékválaszték szekrények műhelyasztalok mobilok fiókos szekrények panel állványok

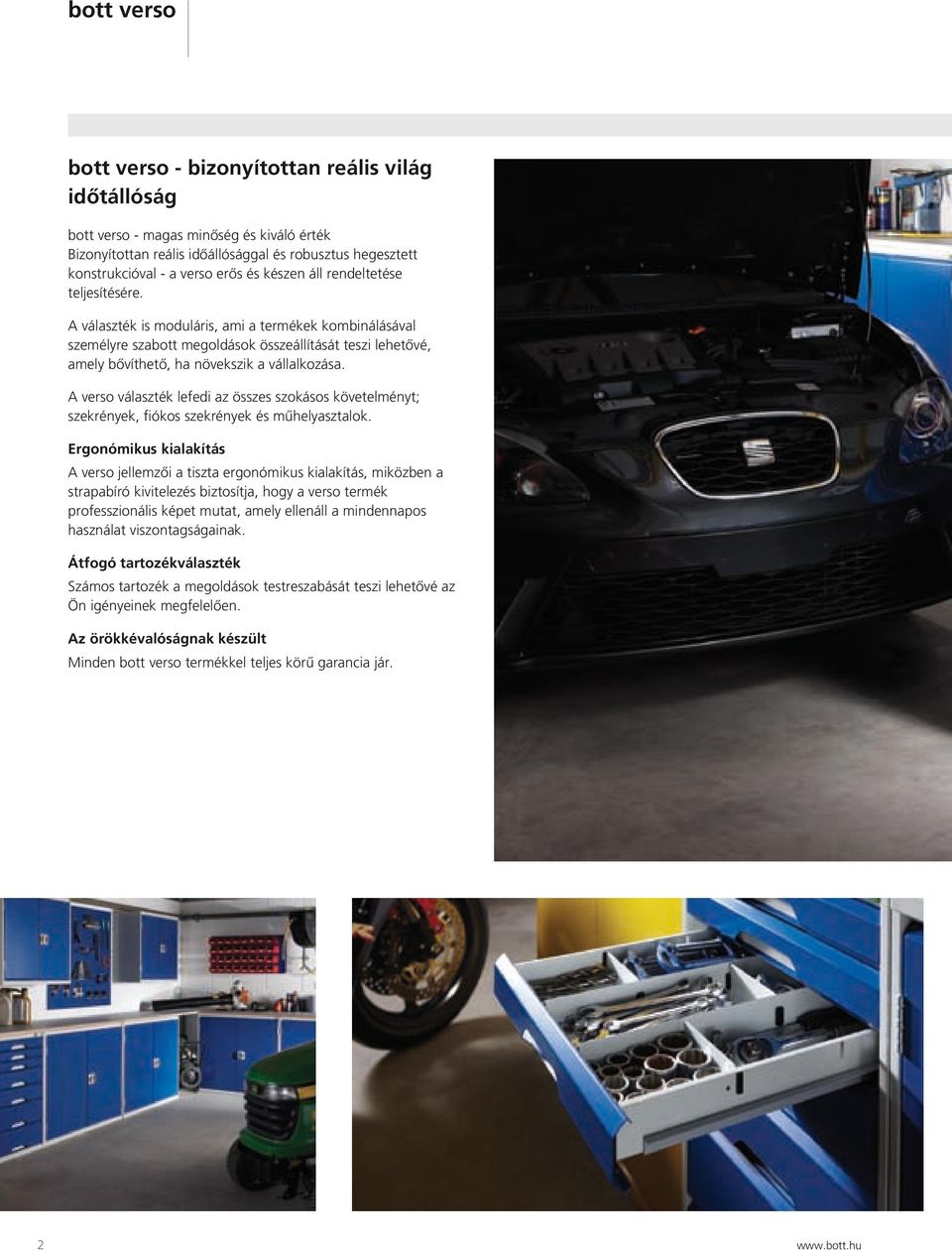

2 bott verso bott verso - bizonyítottan reális világ időtállóság bott verso - magas minőség és kiváló érték Bizonyítottan reális időállósággal és robusztus hegesztett konstrukcióval - a verso erős és készen áll rendeltetése teljesítésére. A választék is moduláris, ami a termékek kombinálásával személyre szabott megoldások összeállítását teszi lehetővé, amely bővíthető, ha növekszik a vállalkozása. A verso választék lefedi az összes szokásos követelményt; szekrények, fiókos szekrények és műhelyasztalok. Ergonómikus kialakítás A verso jellemzői a tiszta ergonómikus kialakítás, miközben a strapabíró kivitelezés biztosítja, hogy a verso termék professzionális képet mutat, amely ellenáll a mindennapos használat viszontagságainak. Átfogó tartozékválaszték Számos tartozék a megoldások testreszabását teszi lehetővé az Ön igényeinek megfelelően. Az örökkévalóságnak készült Minden bott verso termékkel teljes körű garancia jár. 2

3 3

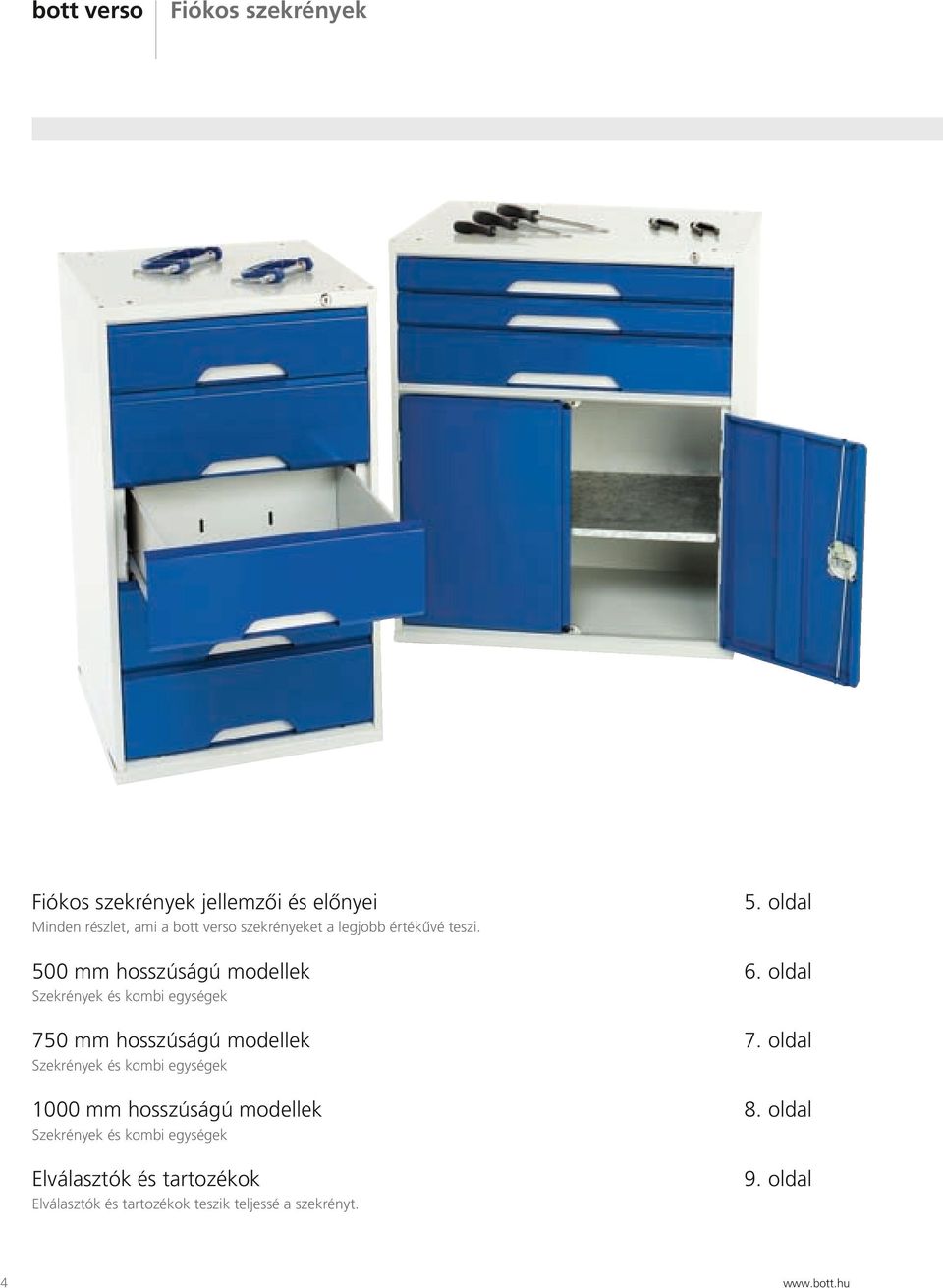

4 bott verso Fiókos szekrények Fiókos szekrények jellemzői és előnyei Minden részlet, ami a bott verso szekrényeket a legjobb értékűvé teszi. 5. oldal 500 mm hosszúságú modellek 6. oldal Szekrények és kombi egységek 750 mm hosszúságú modellek 7. oldal Szekrények és kombi egységek 1000 mm hosszúságú modellek 8. oldal Szekrények és kombi egységek Elválasztók és tartozékok Elválasztók és tartozékok teszik teljessé a szekrényt. 9. oldal 4

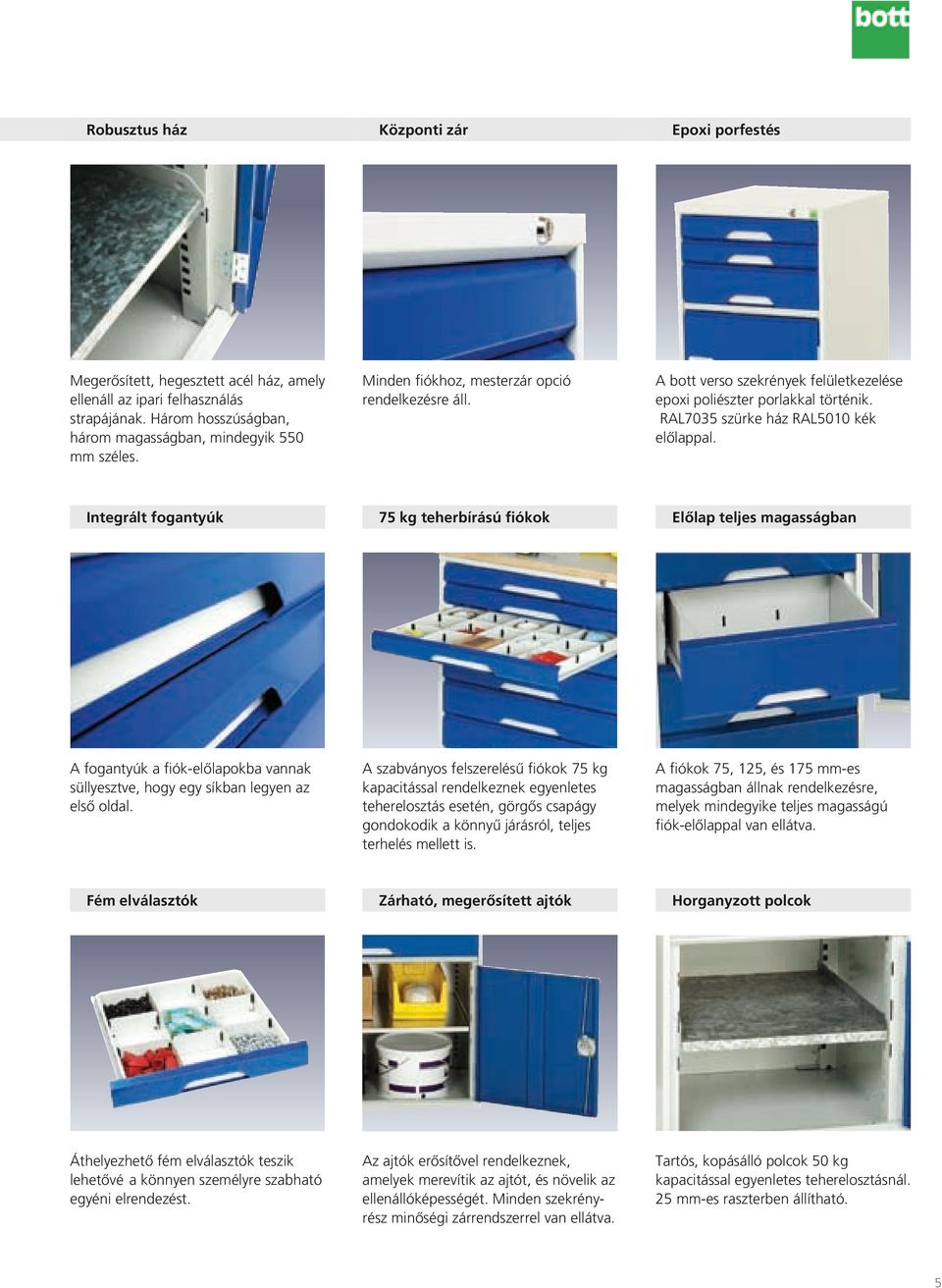

5 Robusztus ház Központi zár Epoxi porfestés Megerősített, hegesztett acél ház, amely ellenáll az ipari felhasználás strapájának. Három hosszúságban, három magasságban, mindegyik 550 mm széles. Minden fiókhoz, mesterzár opció rendelkezésre áll. A bott verso szekrények felületkezelése epoxi poliészter porlakkal történik. RAL7035 szürke ház RAL5010 kék előlappal. Integrált fogantyúk 75 kg teherbírású fiókok Előlap teljes magasságban A fogantyúk a fiók-előlapokba vannak süllyesztve, hogy egy síkban legyen az első oldal. A szabványos felszerelésű fiókok 75 kg kapacitással rendelkeznek egyenletes teherelosztás esetén, görgős csapágy gondokodik a könnyű járásról, teljes terhelés mellett is. A fiókok 75, 125, és 175 mm-es magasságban állnak rendelkezésre, melyek mindegyike teljes magasságú fiók-előlappal van ellátva. Fém elválasztók Zárható, megerősített ajtók Horganyzott polcok Áthelyezhető fém elválasztók teszik lehetővé a könnyen személyre szabható egyéni elrendezést. Az ajtók erősítővel rendelkeznek, amelyek merevítik az ajtót, és növelik az ellenállóképességét. Minden szekrényrész minőségi zárrendszerrel van ellátva. Tartós, kopásálló polcok 50 kg kapacitással egyenletes teherelosztásnál. 25 mm-es raszterben állítható. 5

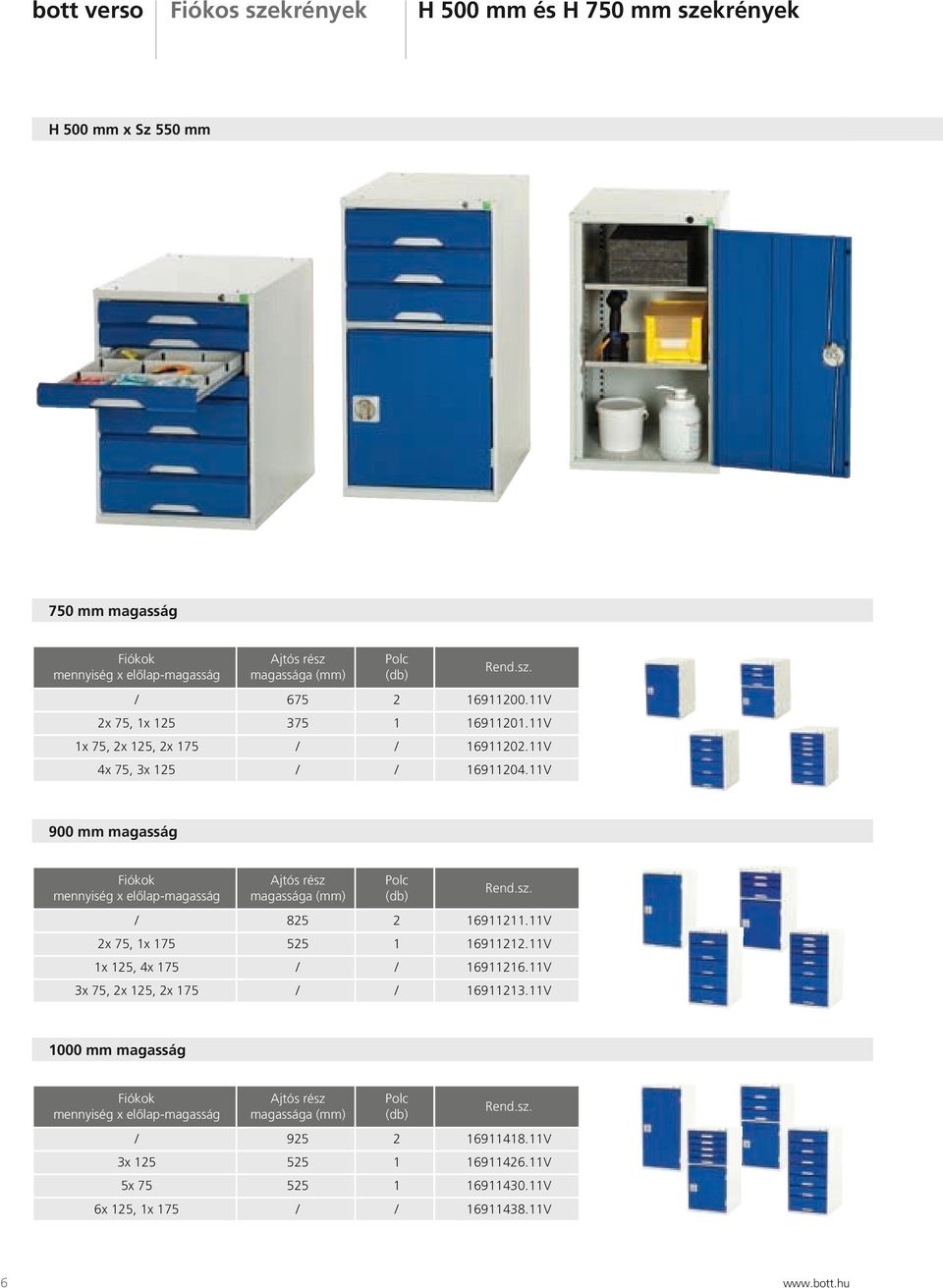

6 bott verso Fiókos szekrények H 500 mm és H 750 mm szekrények H 500 mm x Sz 550 mm 750 mm magasság Fiókok mennyiség x előlap-magasság Ajtós rész magassága (mm) Polc (db) Rend.sz. / V 2x 75, 1x V 1x 75, 2x 125, 2x 175 / / V 4x 75, 3x 125 / / V 900 mm magasság Fiókok mennyiség x előlap-magasság Ajtós rész magassága (mm) Polc (db) Rend.sz. / V 2x 75, 1x V 1x 125, 4x 175 / / V 3x 75, 2x 125, 2x 175 / / V 1000 mm magasság Fiókok mennyiség x előlap-magasság Ajtós rész magassága (mm) Polc (db) Rend.sz. / V 3x V 5x V 6x 125, 1x 175 / / V 6

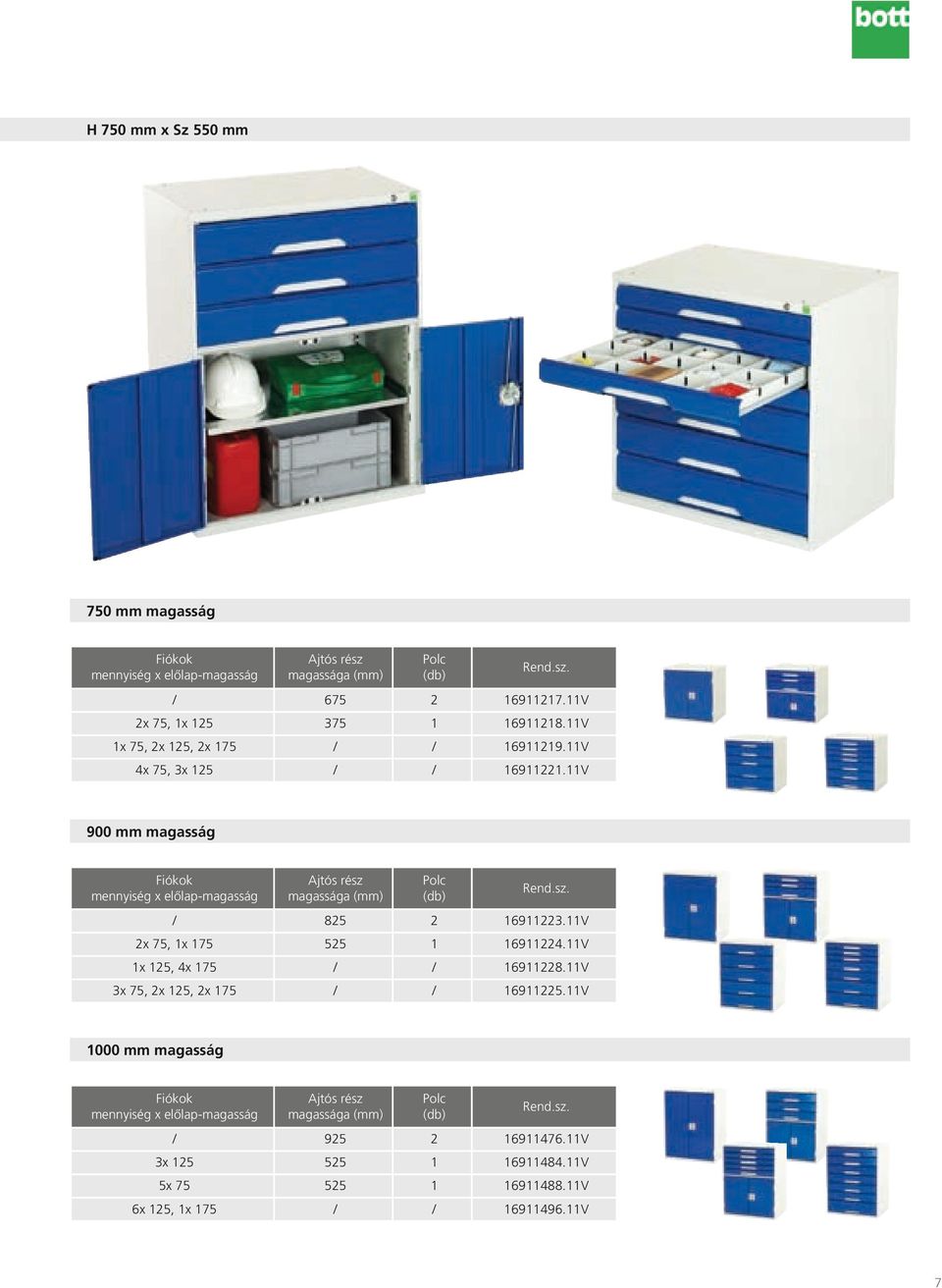

7 H 750 mm x Sz 550 mm 750 mm magasság Fiókok mennyiség x előlap-magasság Ajtós rész magassága (mm) Polc (db) Rend.sz. / V 2x 75, 1x V 1x 75, 2x 125, 2x 175 / / V 4x 75, 3x 125 / / V 900 mm magasság Fiókok mennyiség x előlap-magasság Ajtós rész magassága (mm) Polc (db) Rend.sz. / V 2x 75, 1x V 1x 125, 4x 175 / / V 3x 75, 2x 125, 2x 175 / / V 1000 mm magasság Fiókok mennyiség x előlap-magasság Ajtós rész magassága (mm) Polc (db) Rend.sz. / V 3x V 5x V 6x 125, 1x 175 / / V 7

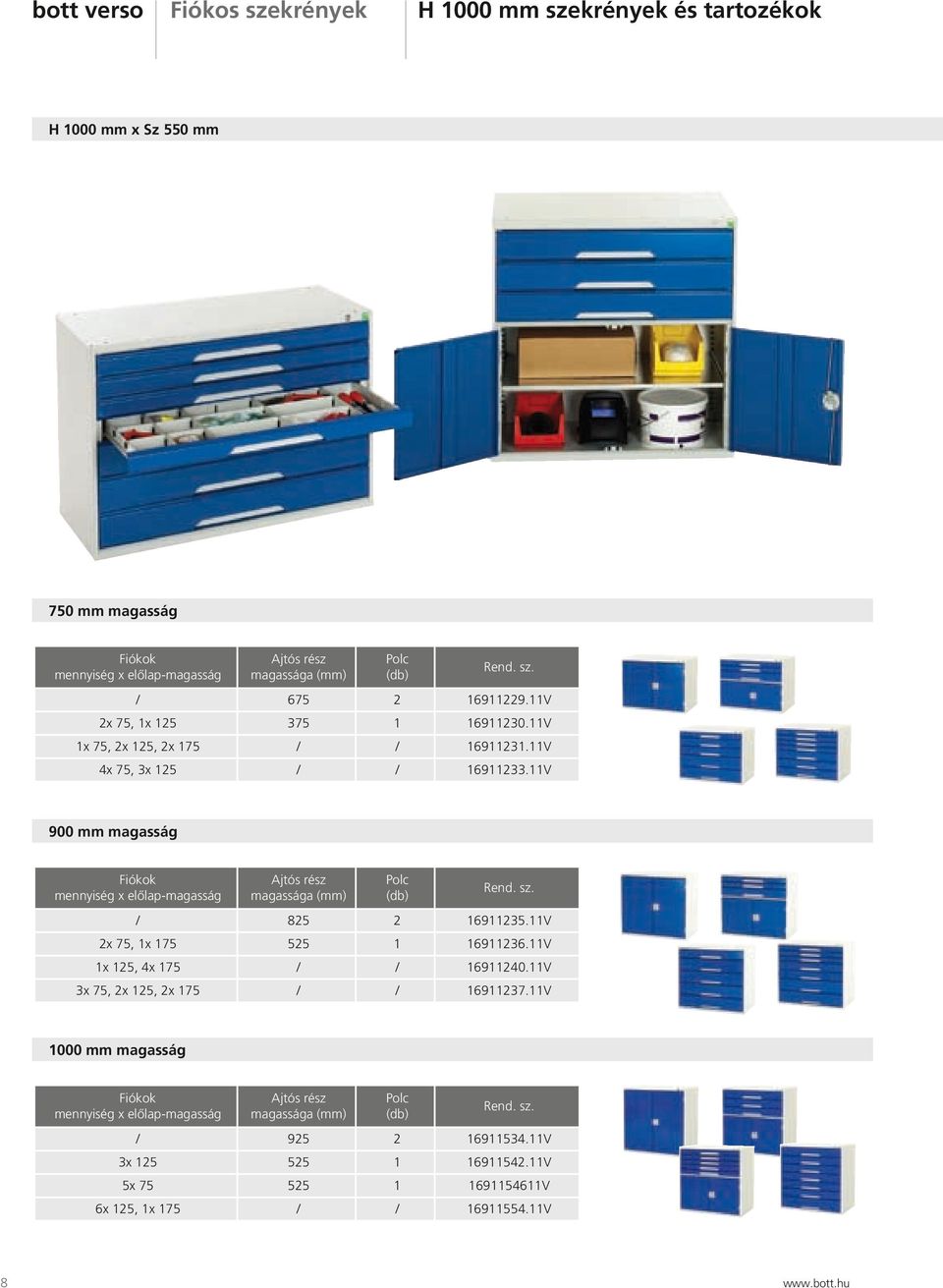

8 bott verso Fiókos szekrények H 1000 mm szekrények és tartozékok H 1000 mm x Sz 550 mm 750 mm magasság Fiókok mennyiség x előlap-magasság Ajtós rész magassága (mm) Polc (db) / V 2x 75, 1x V 1x 75, 2x 125, 2x 175 / / V 4x 75, 3x 125 / / V 900 mm magasság Fiókok mennyiség x előlap-magasság Ajtós rész magassága (mm) Polc (db) / V 2x 75, 1x V 1x 125, 4x 175 / / V 3x 75, 2x 125, 2x 175 / / V 1000 mm magasság Fiókok mennyiség x előlap-magasság Ajtós rész magassága (mm) Polc (db) / V 3x V 5x V 6x 125, 1x 175 / / V 8

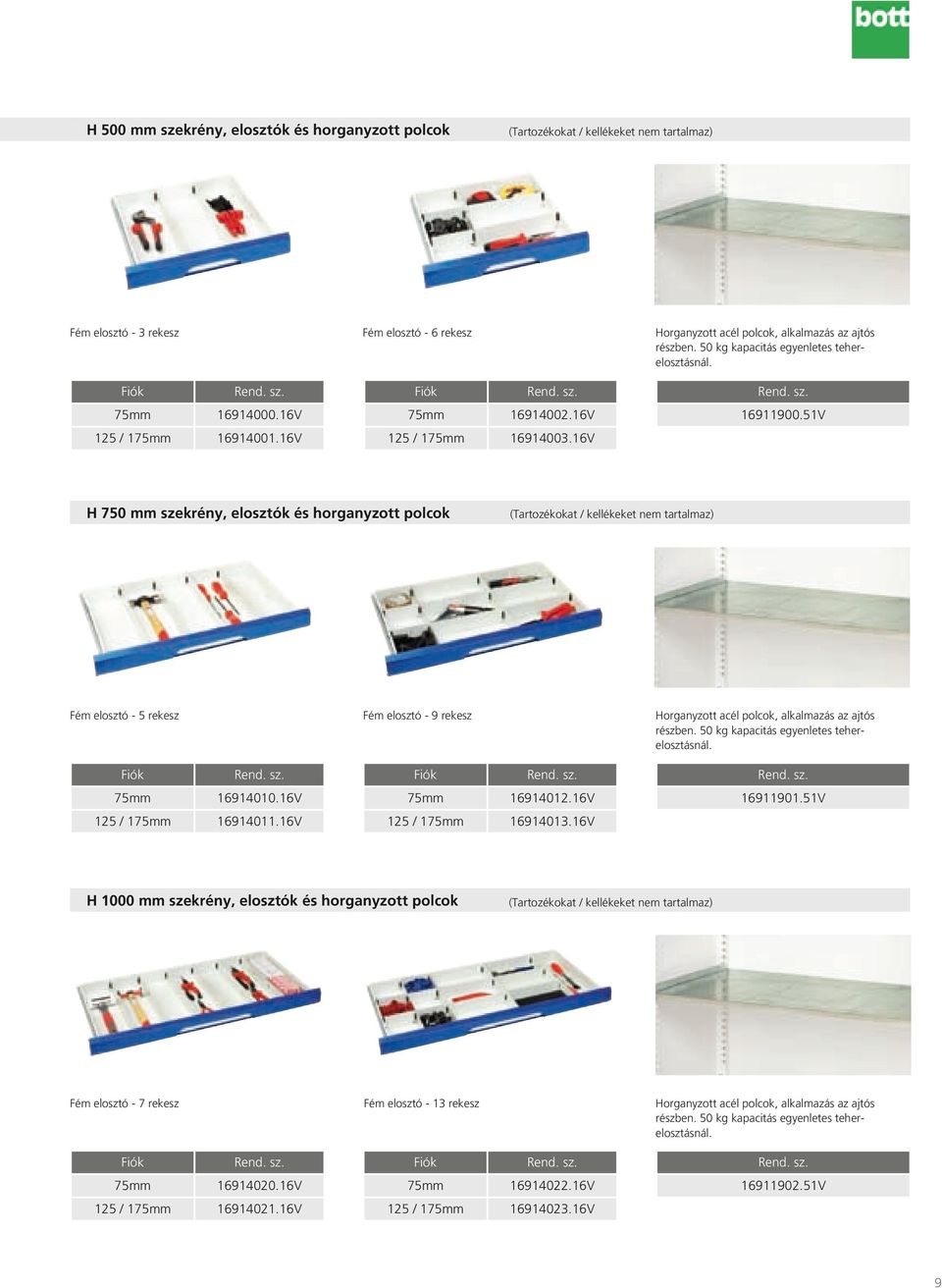

9 H 500 mm szekrény, elosztók és horganyzott polcok (Tartozékokat / kellékeket nem tartalmaz) Fém elosztó - 3 rekesz Fiók 75mm V 125 / 175mm V Fém elosztó - 6 rekesz Fiók 75mm V 125 / 175mm V Horganyzott acél polcok, alkalmazás az ajtós részben. 50 kg kapacitás egyenletes teherelosztásnál V H 750 mm szekrény, elosztók és horganyzott polcok (Tartozékokat / kellékeket nem tartalmaz) Fém elosztó - 5 rekesz Fiók 75mm V 125 / 175mm V Fém elosztó - 9 rekesz Fiók 75mm V 125 / 175mm V Horganyzott acél polcok, alkalmazás az ajtós részben. 50 kg kapacitás egyenletes teherelosztásnál V H 1000 mm szekrény, elosztók és horganyzott polcok (Tartozékokat / kellékeket nem tartalmaz) Fém elosztó - 7 rekesz Fiók 75mm V 125 / 175mm V Fém elosztó - 13 rekesz Fiók 75mm V 125 / 175mm V Horganyzott acél polcok, alkalmazás az ajtós részben. 50 kg kapacitás egyenletes teherelosztásnál V 9

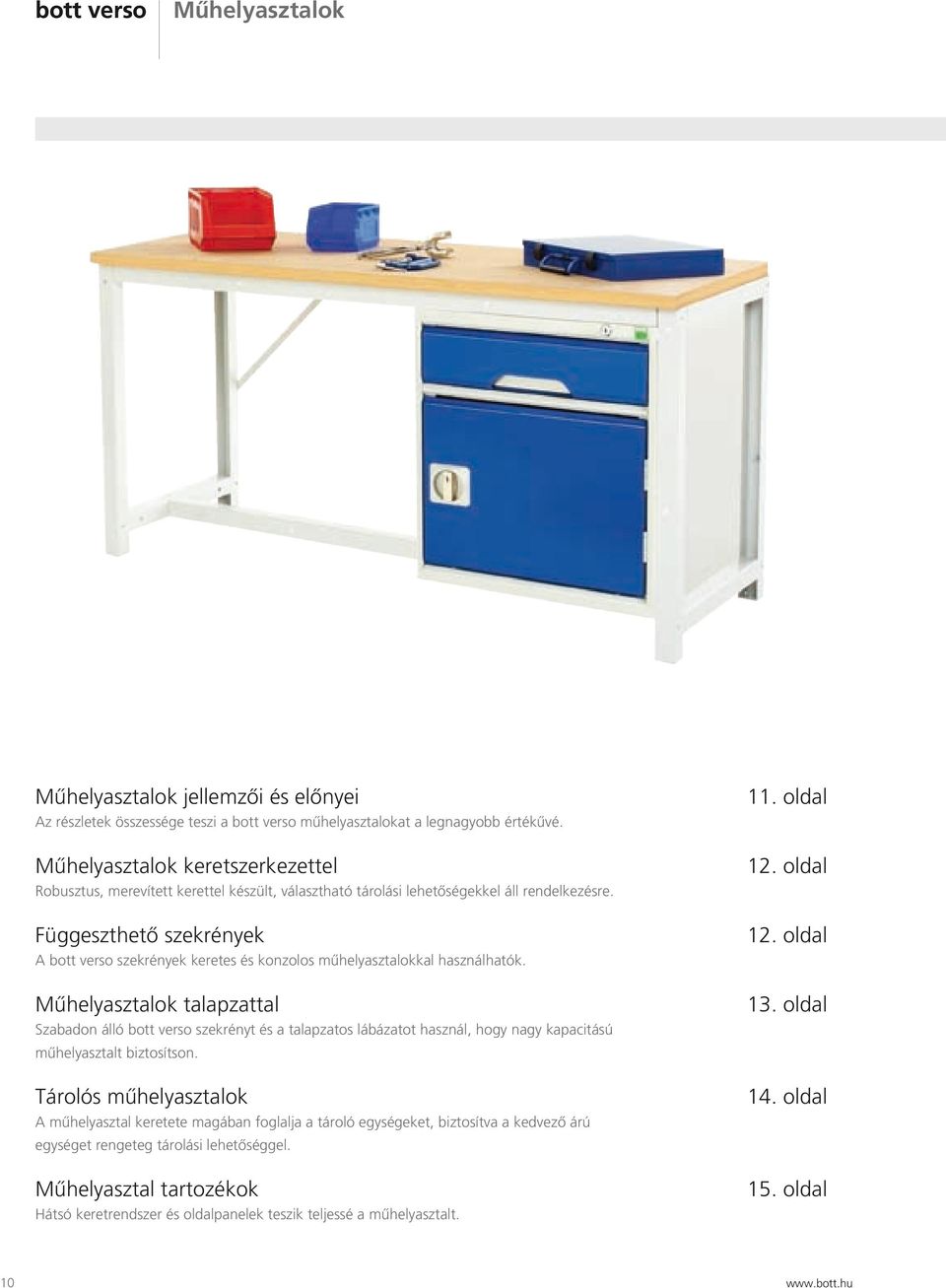

10 bott verso Műhelyasztalok Műhelyasztalok jellemzői és előnyei Az részletek összessége teszi a bott verso műhelyasztalokat a legnagyobb értékűvé. Műhelyasztalok keretszerkezettel Robusztus, merevített kerettel készült, választható tárolási lehetőségekkel áll rendelkezésre. Függeszthető szekrények A bott verso szekrények keretes és konzolos műhelyasztalokkal használhatók. Műhelyasztalok talapzattal Szabadon álló bott verso szekrényt és a talapzatos lábázatot használ, hogy nagy kapacitású műhelyasztalt biztosítson. Tárolós műhelyasztalok A műhelyasztal keretete magában foglalja a tároló egységeket, biztosítva a kedvező árú egységet rengeteg tárolási lehetőséggel. Műhelyasztal tartozékok Hátsó keretrendszer és oldalpanelek teszik teljessé a műhelyasztalt. 11. oldal 12. oldal 12. oldal 13. oldal 14. oldal 15. oldal 10

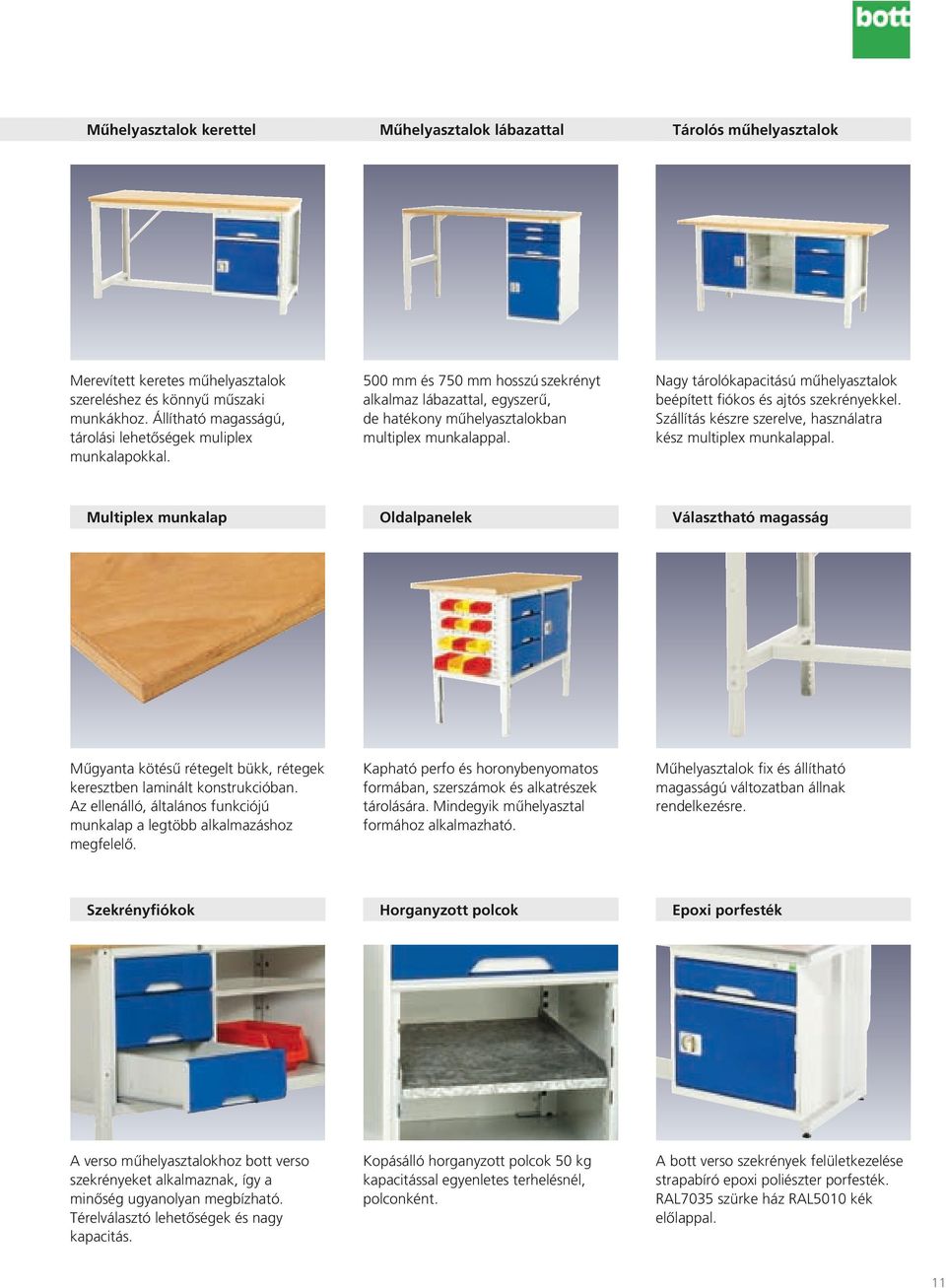

11 Műhelyasztalok kerettel Műhelyasztalok lábazattal Tárolós műhelyasztalok Merevített keretes műhelyasztalok szereléshez és könnyű műszaki munkákhoz. Állítható magasságú, tárolási lehetőségek muliplex munkalapokkal. 500 mm és 750 mm hosszú szekrényt alkalmaz lábazattal, egyszerű, de hatékony műhelyasztalokban multiplex munkalappal. Nagy tárolókapacitású műhelyasztalok beépített fiókos és ajtós szekrényekkel. Szállítás készre szerelve, használatra kész multiplex munkalappal. Multiplex munkalap Oldalpanelek Választható magasság Műgyanta kötésű rétegelt bükk, rétegek keresztben laminált konstrukcióban. Az ellenálló, általános funkciójú munkalap a legtöbb alkalmazáshoz megfelelő. Kapható perfo és horonybenyomatos formában, szerszámok és alkatrészek tárolására. Mindegyik műhelyasztal formához alkalmazható. Műhelyasztalok fix és állítható magasságú változatban állnak rendelkezésre. Szekrényfiókok Horganyzott polcok Epoxi porfesték A verso műhelyasztalokhoz bott verso szekrényeket alkalmaznak, így a minőség ugyanolyan megbízható. Térelválasztó lehetőségek és nagy kapacitás. Kopásálló horganyzott polcok 50 kg kapacitással egyenletes terhelésnél, polconként. A bott verso szekrények felületkezelése strapabíró epoxi poliészter porfesték. RAL7035 szürke ház RAL5010 kék előlappal. 11

12 bott verso Műhelyasztalok Műhelyasztalok kerettel és lábazattal Műhelyasztalok kerettel max. 600 kg kapacitás egyenletes teherelosztásnál 1500 vagy 2000 mm hosszú, 600 vagy 800 mm széles 780 mm fix vagy mm állítható magasság munkalapok - 30 mm vastag multiplex robusztus acél keretszerkezet opcionális tároló egységek részletes szerelési útmutató Alap műhelyasztal, M 780 mm Hosszúság Szélesség Munkalap multiplex V multiplex V multiplex V multiplex V Alap műhelyasztal, mm állítható magasság Hosszúság Szélesség Munkalap multiplex V multiplex V multiplex V multiplex V Függeszthető szekrények Műhelyasztal alá szerelhető tároló egységek - alkalmasak keretes műhelyasztalokhoz, szerelés közvetlenül a keretre. H 500 mm x Sz 550 mm csapágyas fiókok, 75 kg kapacitás egyenl. teherelosztásnál központi záras fiókok, zárható szekrények opcionális elosztó készletek állnak rendelkezésre A* B C *Megj. Az A modell egy könnyített verzíó 25 kg-os kapacitással és nem kompatibilis az elválasztó készletekkel. Az 1500-as műhelyasztalok használhatók 2x Sz 500 szekrénnyel, a 2000-es műhelyasztalok 3x Sz 500 szekrényt képesek befogadni. D E Modell Hosszúság Szélesség Magasság Összeállítás A* x 125 mm-es fiók V B x 125 mm-es fiók V C x 125 mm-es fiók, 375 mm-es ajtó, 1x polc V D x 75 mm, 1x 125 mm, 1x 175 mm-es fiók V E x 175 mm-es fiók V 12

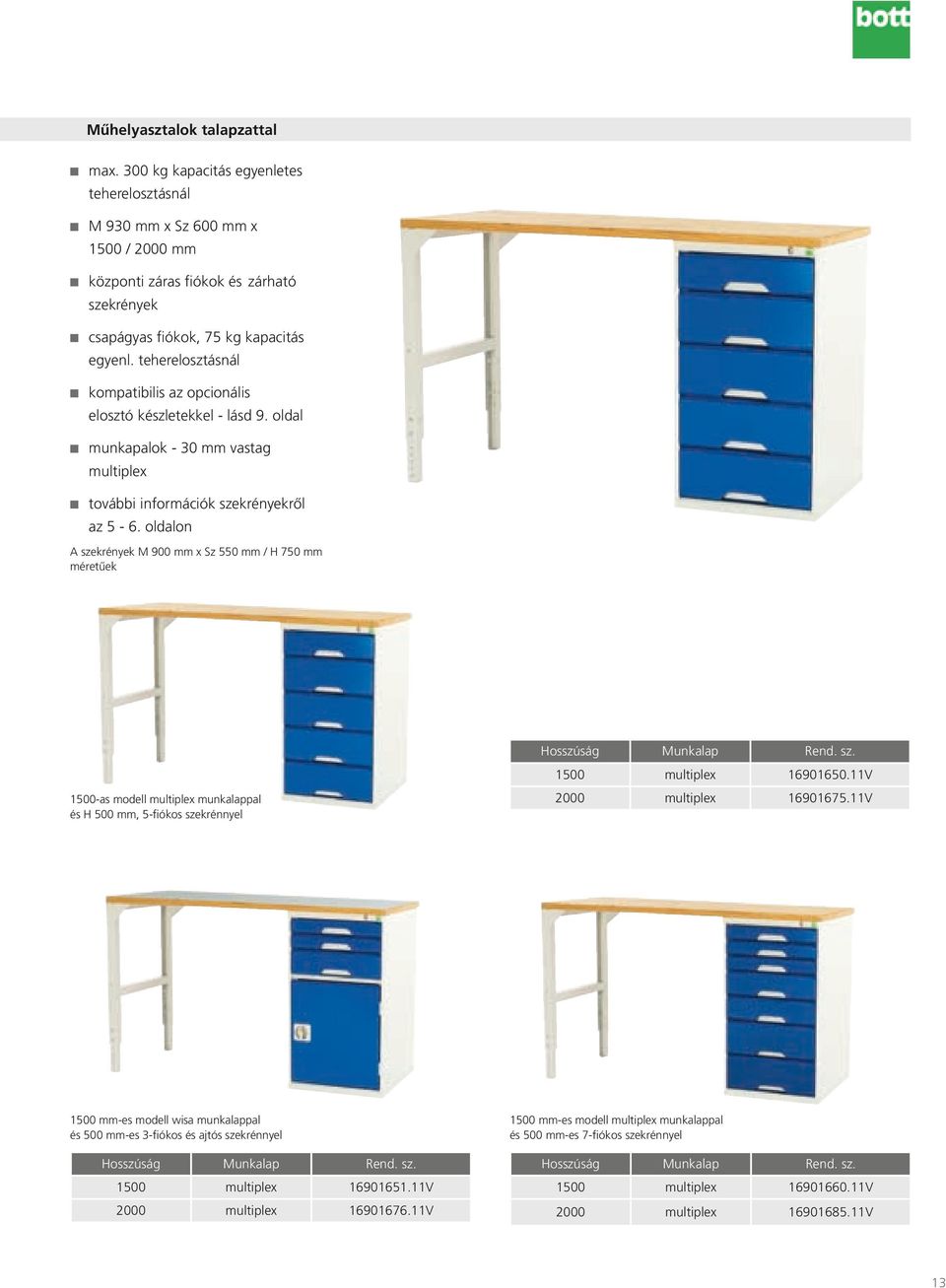

13 Műhelyasztalok talapzattal max. 300 kg kapacitás egyenletes teherelosztásnál M 930 mm x Sz 600 mm x 1500 / 2000 mm központi záras fiókok és zárható szekrények csapágyas fiókok, 75 kg kapacitás egyenl. teherelosztásnál kompatibilis az opcionális elosztó készletekkel - lásd 9. oldal munkapalok - 30 mm vastag multiplex további információk szekrényekről az 5-6. oldalon A szekrények M 900 mm x Sz 550 mm / H 750 mm méretűek 1500-as modell multiplex munkalappal és H 500 mm, 5-fiókos szekrénnyel Hosszúság Munkalap 1500 multiplex V 2000 multiplex V 1500 mm-es modell wisa munkalappal és 500 mm-es 3-fiókos és ajtós szekrénnyel Hosszúság Munkalap 1500 multiplex V 2000 multiplex V 1500 mm-es modell multiplex munkalappal és 500 mm-es 7-fiókos szekrénnyel Hosszúság Munkalap 1500 multiplex V 2000 multiplex V 13

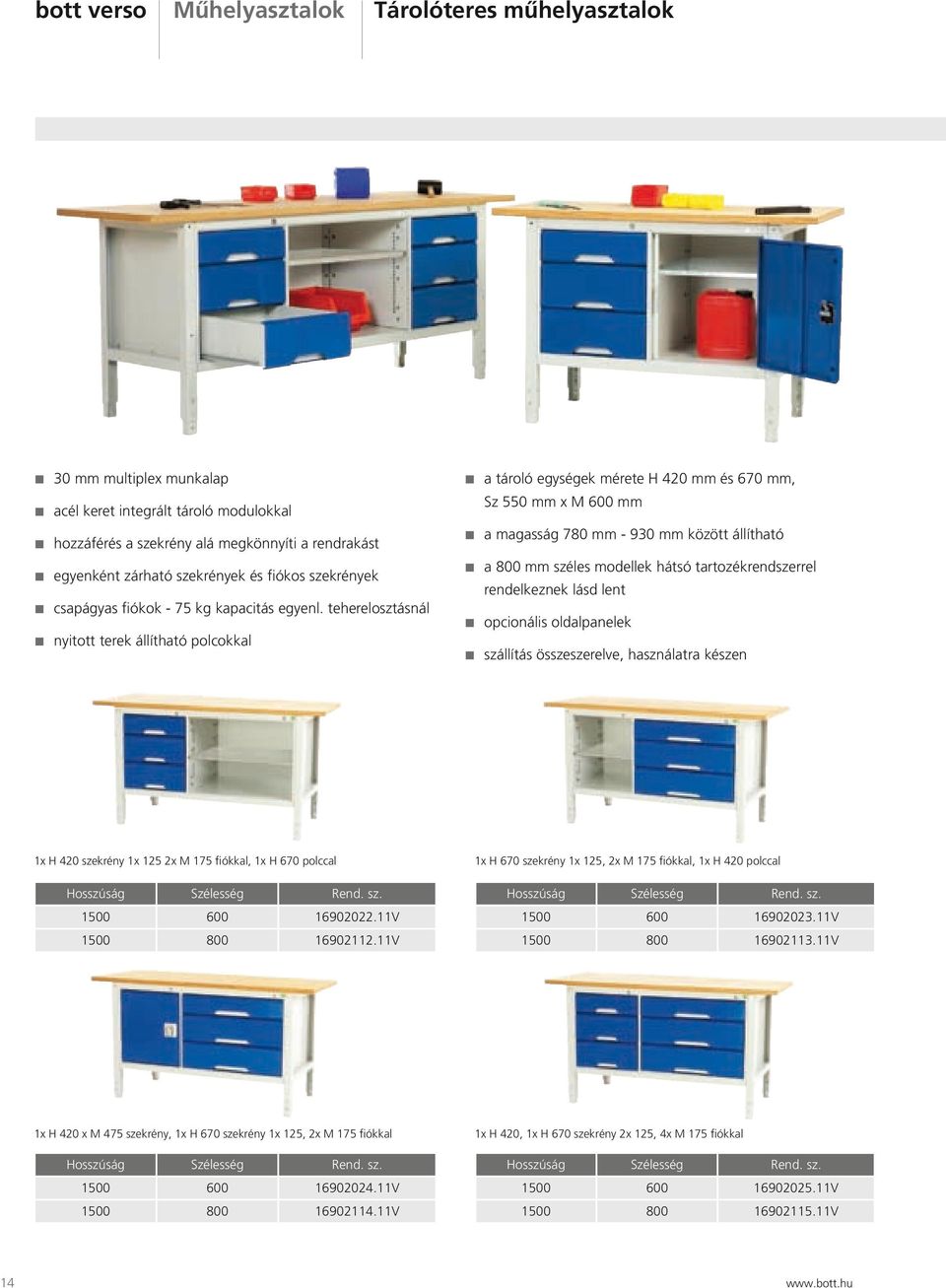

14 bott verso Műhelyasztalok Tárolóteres műhelyasztalok 30 mm multiplex munkalap acél keret integrált tároló modulokkal hozzáférés a szekrény alá megkönnyíti a rendrakást egyenként zárható szekrények és fiókos szekrények csapágyas fiókok - 75 kg kapacitás egyenl. teherelosztásnál nyitott terek állítható polcokkal a tároló egységek mérete H 420 mm és 670 mm, Sz 550 mm x M 600 mm a magasság 780 mm mm között állítható a 800 mm széles modellek hátsó tartozékrendszerrel rendelkeznek lásd lent opcionális oldalpanelek szállítás összeszerelve, használatra készen 1x H 420 szekrény 1x 125 2x M 175 fiókkal, 1x H 670 polccal Hosszúság Szélesség V V 1x H 670 szekrény 1x 125, 2x M 175 fiókkal, 1x H 420 polccal Hosszúság Szélesség V V 1x H 420 x M 475 szekrény, 1x H 670 szekrény 1x 125, 2x M 175 fiókkal Hosszúság Szélesség V V 1x H 420, 1x H 670 szekrény 2x 125, 4x M 175 fiókkal Hosszúság Szélesség V V 14

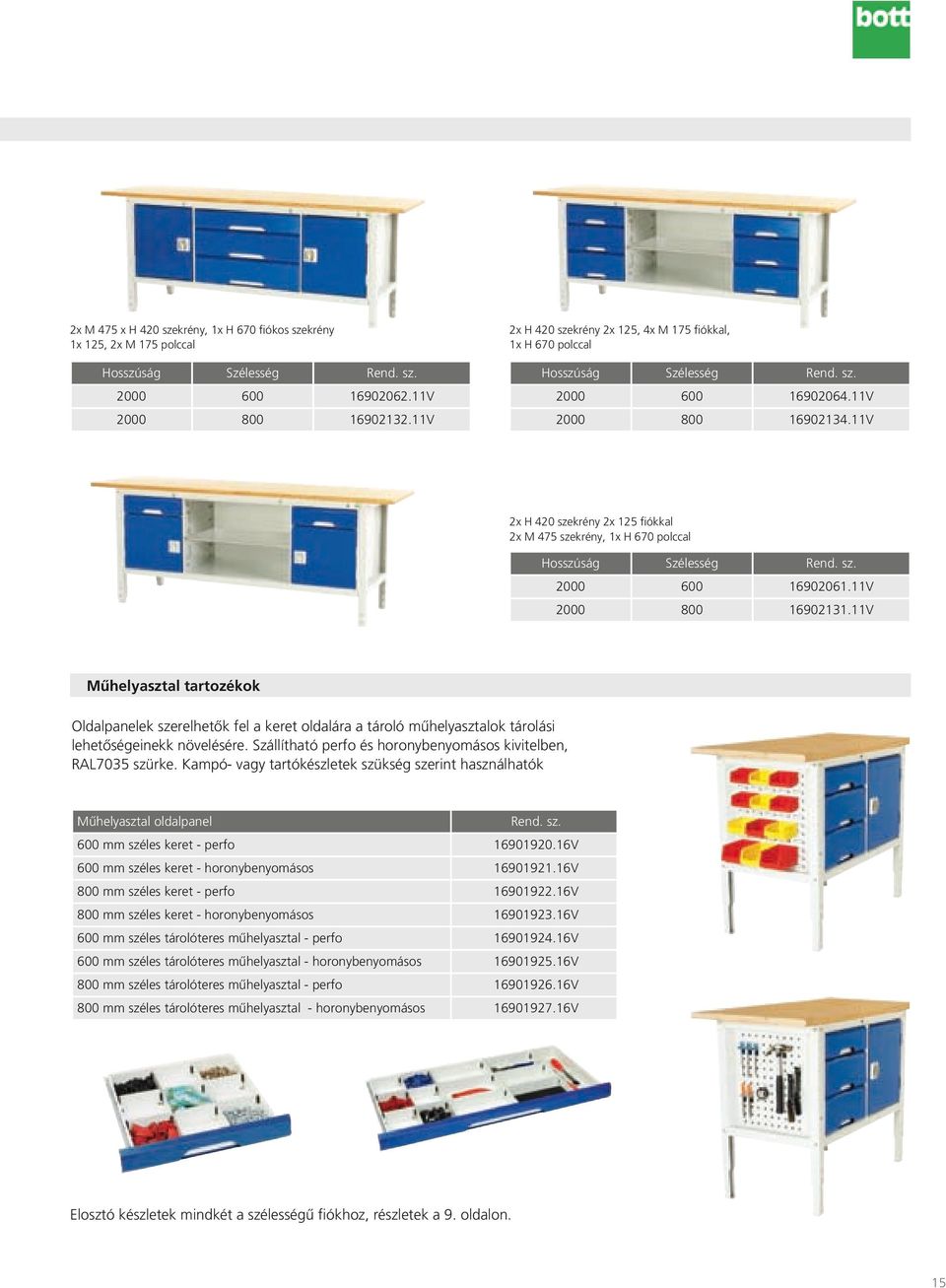

15 2x M 475 x H 420 szekrény, 1x H 670 fiókos szekrény 1x 125, 2x M 175 polccal Hosszúság Szélesség V V 2x H 420 szekrény 2x 125, 4x M 175 fiókkal, 1x H 670 polccal Hosszúság Szélesség V V 2x H 420 szekrény 2x 125 fiókkal 2x M 475 szekrény, 1x H 670 polccal Hosszúság Szélesség V V Műhelyasztal tartozékok Oldalpanelek szerelhetők fel a keret oldalára a tároló műhelyasztalok tárolási lehetőségeinekk növelésére. Szállítható perfo és horonybenyomásos kivitelben, RAL7035 szürke. Kampó- vagy tartókészletek szükség szerint használhatók Műhelyasztal oldalpanel 600 mm széles keret - perfo V 600 mm széles keret - horonybenyomásos V 800 mm széles keret - perfo V 800 mm széles keret - horonybenyomásos V 600 mm széles tárolóteres műhelyasztal - perfo V 600 mm széles tárolóteres műhelyasztal - horonybenyomásos V 800 mm széles tárolóteres műhelyasztal - perfo V 800 mm széles tárolóteres műhelyasztal - horonybenyomásos V Elosztó készletek mindkét a szélességű fiókhoz, részletek a 9. oldalon. 15

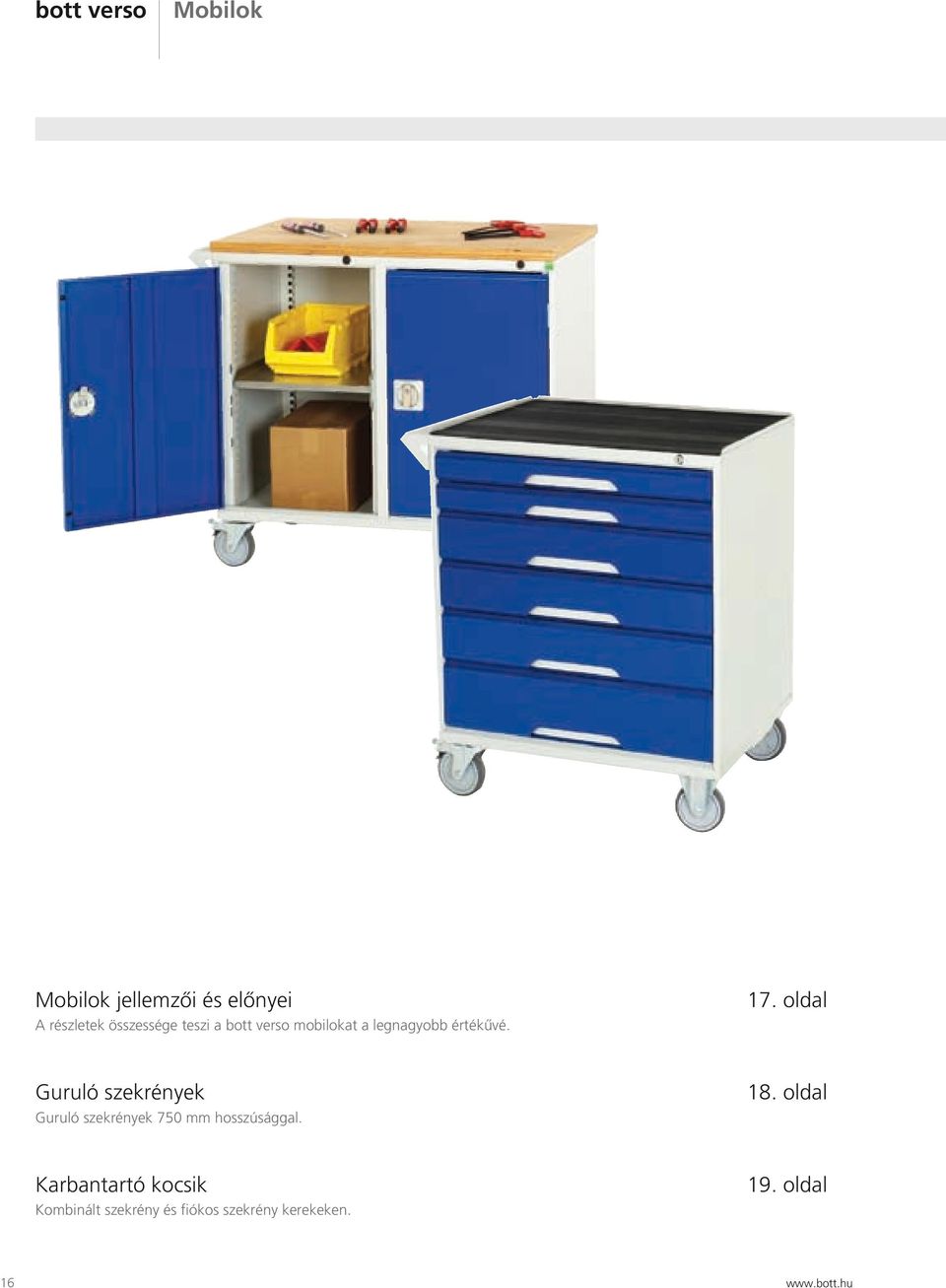

16 bott verso Mobilok Mobilok jellemzői és előnyei A részletek összessége teszi a bott verso mobilokat a legnagyobb értékűvé. 17. oldal Guruló szekrények Guruló szekrények 750 mm hosszúsággal. 18. oldal Karbantartó kocsik Kombinált szekrény és fiókos szekrény kerekeken. 19. oldal 16

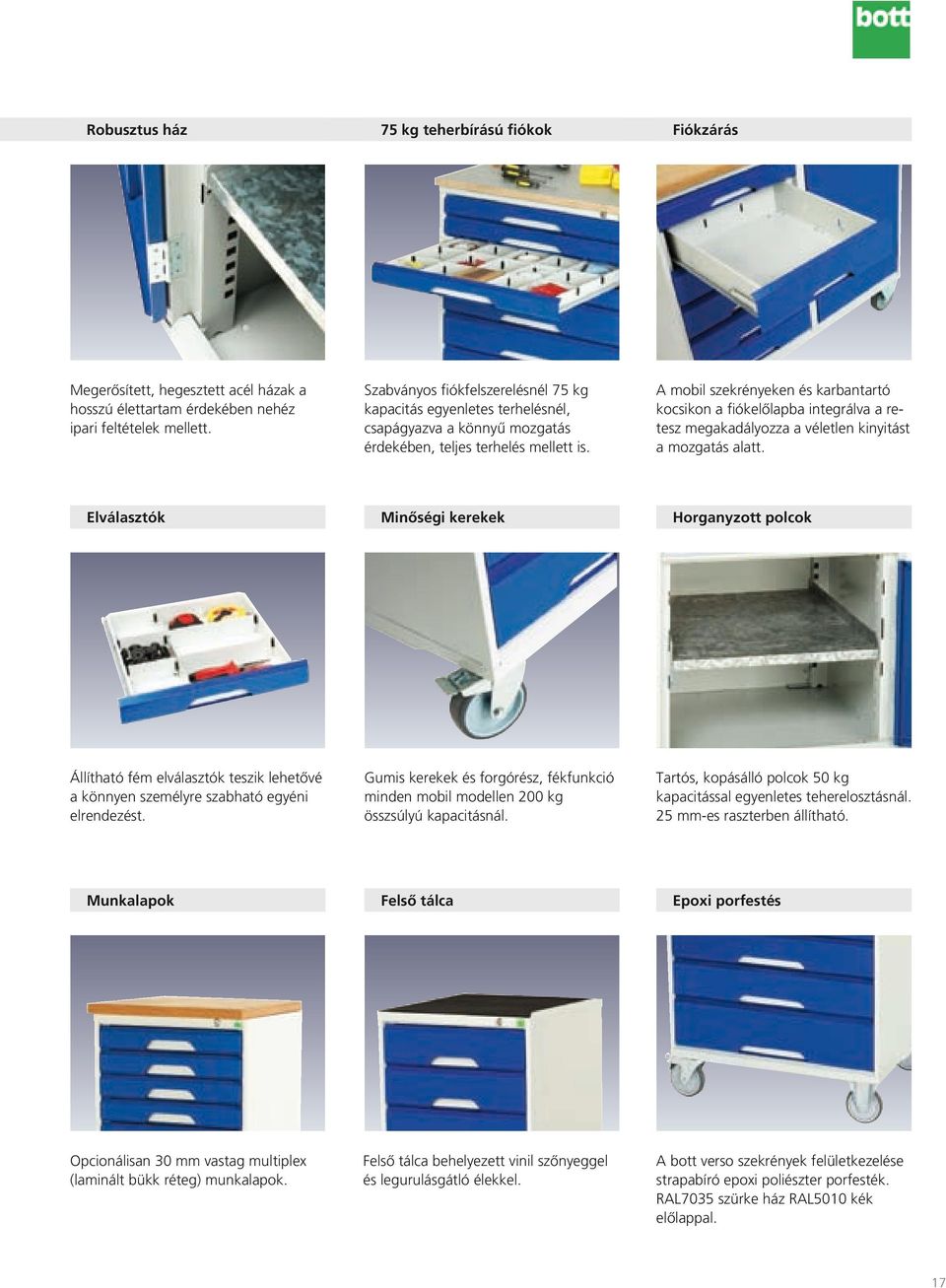

17 Robusztus ház 75 kg teherbírású fiókok Fiókzárás Megerősített, hegesztett acél házak a hosszú élettartam érdekében nehéz ipari feltételek mellett. Szabványos fiókfelszerelésnél 75 kg kapacitás egyenletes terhelésnél, csapágyazva a könnyű mozgatás érdekében, teljes terhelés mellett is. A mobil szekrényeken és karbantartó kocsikon a fiókelőlapba integrálva a retesz megakadályozza a véletlen kinyitást a mozgatás alatt. Elválasztók Minőségi kerekek Horganyzott polcok Állítható fém elválasztók teszik lehetővé a könnyen személyre szabható egyéni elrendezést. Gumis kerekek és forgórész, fékfunkció minden mobil modellen 200 kg összsúlyú kapacitásnál. Tartós, kopásálló polcok 50 kg kapacitással egyenletes teherelosztásnál. 25 mm-es raszterben állítható. Munkalapok Felső tálca Epoxi porfestés Opcionálisan 30 mm vastag multiplex (laminált bükk réteg) munkalapok. Felső tálca behelyezett vinil szőnyeggel és legurulásgátló élekkel. A bott verso szekrények felületkezelése strapabíró epoxi poliészter porfesték. RAL7035 szürke ház RAL5010 kék előlappal. 17

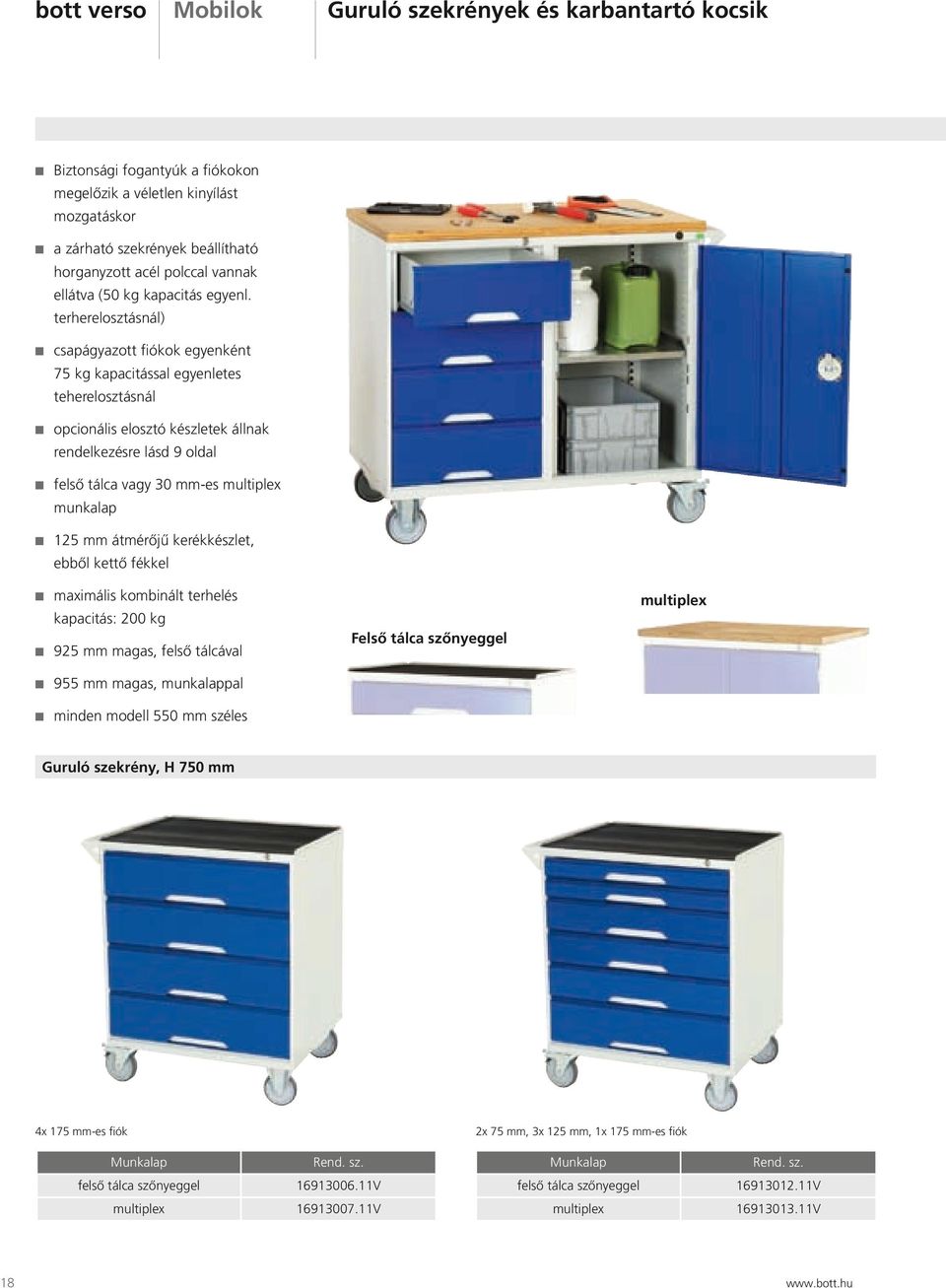

18 bott verso Mobilok Guruló szekrények és karbantartó kocsik Biztonsági fogantyúk a fiókokon megelőzik a véletlen kinyílást mozgatáskor a zárható szekrények beállítható horganyzott acél polccal vannak ellátva (50 kg kapacitás egyenl. terherelosztásnál) csapágyazott fiókok egyenként 75 kg kapacitással egyenletes teherelosztásnál opcionális elosztó készletek állnak rendelkezésre lásd 9 oldal felső tálca vagy 30 mm-es multiplex munkalap 125 mm átmérőjű kerékkészlet, ebből kettő fékkel maximális kombinált terhelés kapacitás: 200 kg 925 mm magas, felső tálcával Felső tálca szőnyeggel multiplex 955 mm magas, munkalappal minden modell 550 mm széles Guruló szekrény, H 750 mm 4x 175 mm-es fiók Munkalap felső tálca szőnyeggel V multiplex V 2x 75 mm, 3x 125 mm, 1x 175 mm-es fiók Munkalap felső tálca szőnyeggel V multiplex V 18

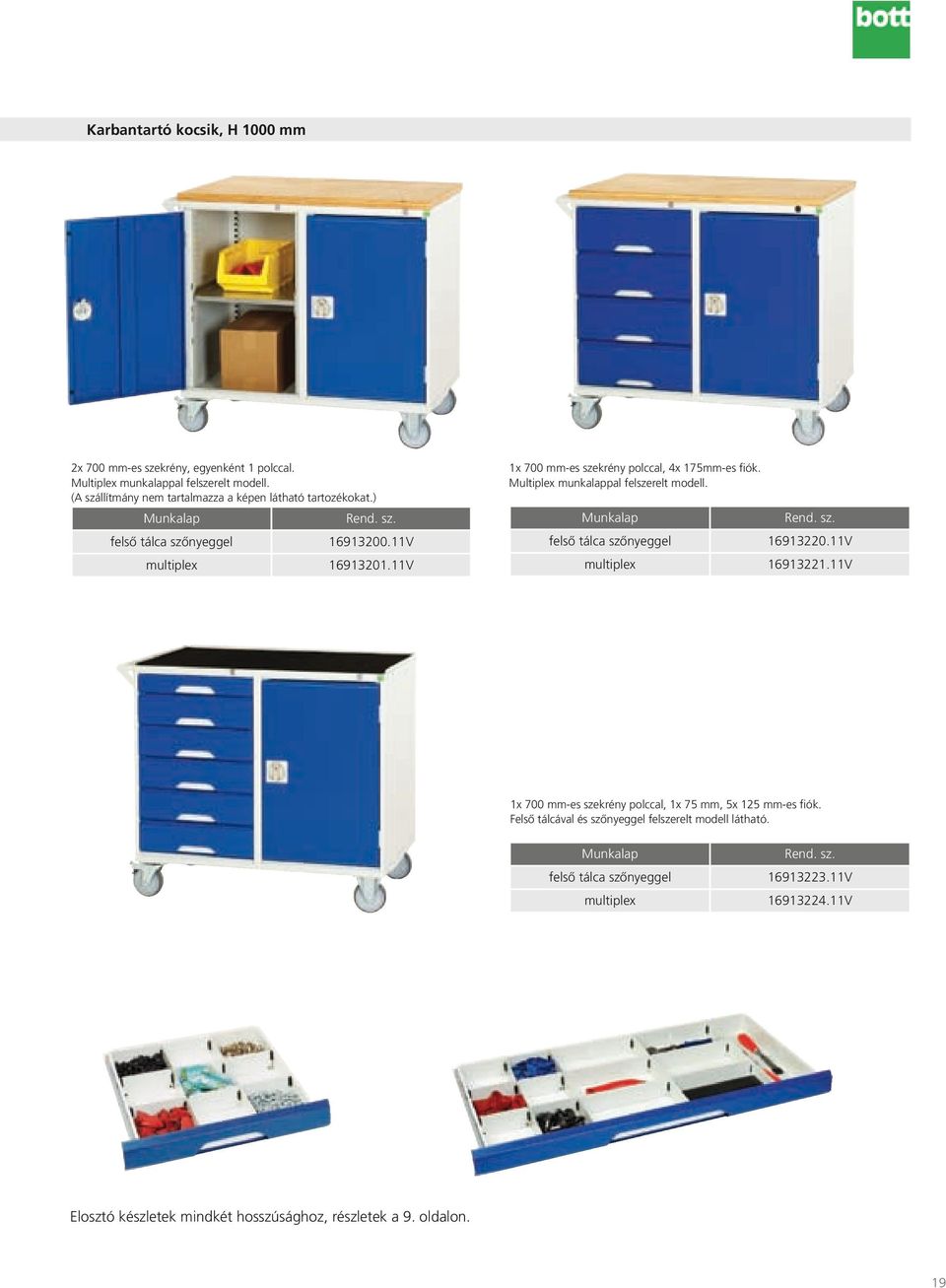

19 Karbantartó kocsik, H 1000 mm 2x 700 mm-es szekrény, egyenként 1 polccal. Multiplex munkalappal felszerelt modell. (A szállítmány nem tartalmazza a képen látható tartozékokat.) Munkalap felső tálca szőnyeggel V multiplex V 1x 700 mm-es szekrény polccal, 4x 175mm-es fiók. Multiplex munkalappal felszerelt modell. Munkalap felső tálca szőnyeggel V multiplex V 1x 700 mm-es szekrény polccal, 1x 75 mm, 5x 125 mm-es fiók. Felső tálcával és szőnyeggel felszerelt modell látható. Munkalap felső tálca szőnyeggel V multiplex V Elosztó készletek mindkét hosszúsághoz, részletek a 9. oldalon. 19

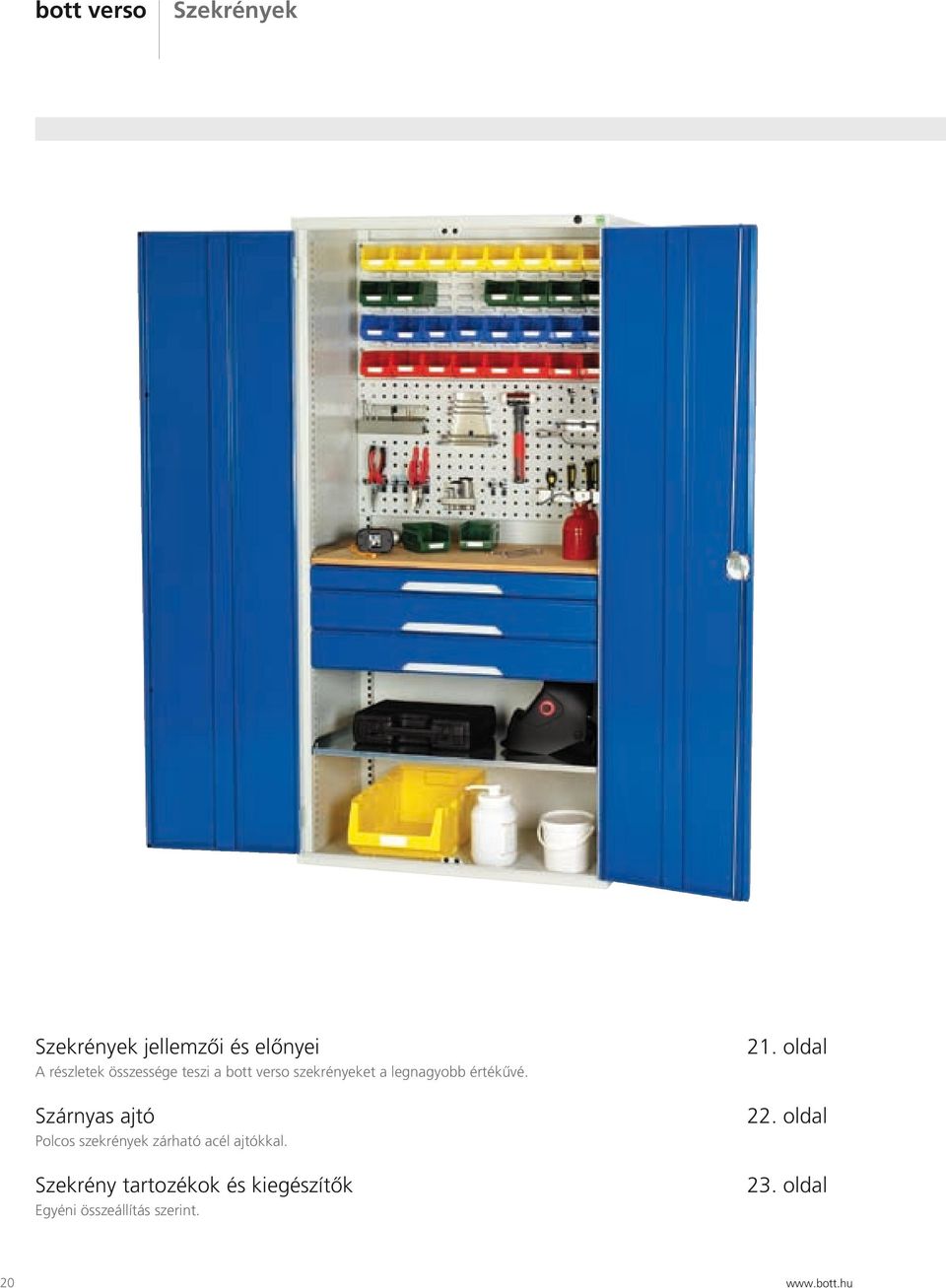

20 bott verso Szekrények Szekrények jellemzői és előnyei A részletek összessége teszi a bott verso szekrényeket a legnagyobb értékűvé. Szárnyas ajtó Polcos szekrények zárható acél ajtókkal. Szekrény tartozékok és kiegészítők Egyéni összeállítás szerint. 21. oldal 22. oldal 23. oldal 20

21 Szárnyas ajtók Központi zár Robusztus ház Erősítések merevítik az ajtókat, növelve ezzel az ellenállóképességet. Horganyzott zárórúd és bütykös zár biztosítja a hárompontos zárást. Mesterzáras opciók. Megerősített hegesztett acél ház, amely ellenáll az ipari igénybevételnek. Három hosszúságban és két szélességben szállítható. Horganyzott polcok Belső fiókok Elválasztók Tartós, kopásálló polcok 50 kg kapacitással egyenletes teherelosztásnál. 25 mm-es raszterben állítható. 75, 125 vagy 175 mm magas, csapágyazott fiókok 75 kg kapacitással egyenletes teherelosztásnál, teljes magasságú fiókelőlap. A szekrényválaszték fém elválasztói és behelyezhető tálcái összhangban állnak a szekrény fiókokkal. Perfo hátfalpanelek Horonybenyomásos hátfalpanelek Epoxi porfestés A Perfo hátfal panelek kampókkal használhatók. A horonybenyomásos hátfal panelek dobozokkal használhatók. A bott verso szekrények felülete strapabíró epoxi poliészter porfesték. RAL7035 szürke ház RAL5010 kék előlappal. 21

22 bott verso Szekrények Polcos szekrények és tartozékok erős, hegesztett acél konstrukció hárompontos zár erősített ajtóval horganyzott acél polcok, 25 mm-es raszterben állíthatók 50 kg kapacitás egyenletes teherelosztásnál polconként A képen látható kiegészítők nem tartoznak a szekrényhez mm magas 2000 mm magas Hosszúság Szélesség Polc V Hosszúság Szélesség Polc V Horganyzott polcok Tartós, kopásálló polcok, 50 kg kapacitás egyenletes teherelosztásnál. 25 mm-es raszterben állítható. Szekrény 1000 x V 22

23 Hátfal-panelek Acél belső panelek a hátfalra, H 2000 mm x Sz 1000 mm méretű szekrényekbe. Szállítható perfo és horonybenyomásos kivitelben. Minden panel 457 mm magas. Max. négy panel szerelhető fel minden szekrényben. A szerszámokat és a dobozokat a szállítmány nem tartalmazza. Termék 457 mm magas perfo hátfal panel V Termék 457 mm magas horonybenyomásos hátfal V Belső fiókok 1000 mm hosszú szekrényelválasztók Szerszámok / kiegészítők nem tartoznak hozzá 75, 125 vagy 175 mm magas, csapágyazott fiókok 75 kg kapacitás egyenletes terhelésnél, teljes magasságú fiók-előlap. Csak fiókos szekrényekben használható. Fiók 75mm V 125mm V 175mm V Fém elosztó - 7 rekesz Fiók 75mm V 125 / 175mm V Fém elosztó - 13 rekesz Fiók 75mm V 125 / 175mm V 23

24 bott verso Panel állványok perfo vagy horonybenyomásos perfo vagy horonybenyomásos modell, üresen szállítva egyedi elrendezésben vagy felszerelve kampó- vagy dobozkészlettel. Kétoldalas A maximális tárolófelület érdekében minden modell kétoldalas panellel rendelkezik. Epoxi porfestés Fix panelállvány 1125 mm vagy 1450 mm magas minden modell mérete H 1000 mm x Sz 550 mm dobozok mérete: 2. - H 103 mm x Sz 165 mm x M 83 mm 3. - H 145 mm x Sz 240 mm x M 125 mm A bott verso panel állványok felületkezelése strapabíró epoxy poliészter porfesték. RAL7035 szürke ház RAL5010 kék előlappal. 24

25 perfo állvány Magasság (mm) Típus Kampókészlet 1125 perfo / V 1125 perfo 40 db V Magasság (mm) Típus Kampókészlet 1450 perfo / V 1450 perfo 60 db V Horonybenyomásos állvány Magasság (mm) Típus Dobozkészlet 1125 horny. / V 1125 horny. 144x 2. sz. doboz, kék V Magasság (mm) Típus Dobozkészlet 1450 horny. / V 1450 horny. 48x 2. sz. piros, 72x 3. sz. kék V 25

26 bott ládák Szerszámosládák Acél szerszámosládák foszfátozott acéllemez konstrukció, fröccsenő vízzel szemben ellenálló fedél billenőzár, amely lakattal zárható kivehető tálcák apró alkatrészek számára két fogantyú (P640-nél nem) kemény farostlemez bélelés a szerszámos láda sérülésének megelőzése érdekében (P640-nél nem) felületkezelése strapabíró epoxi porfesték réteg, csak RAL5010 kék U700 Kivehető tálca U1000 U910 Farostlemez bélés U830 P640 Nagy teherbírású fogantyúk és zsanérvédő Termék Méretek H x Sz x M (mm) Súly (kg) P x 230 x U x 360 x U x 440 x U x 530 x U x 360 x

27 A verso műhelyberendzés választékot kiegészíti a perfo panel rendszer és a nagy teherbírású, jól összeállítható cubio kínálat. Szereléshez és szervízszolgáltatáshoz az APS választék mindent lefed, önálló munkaállomásoktól kezdve a teljes gyártási rendszerekig. A műhelytől távol végzett munkákhoz a bott tárolási megoldásokat kínál a járművek berendezésére: az egyszerű tárolástól kezdve a testre szabott speciális berendezésig. További részletekért kérjük, vegye fel velünk a kapcsolatot. vario - gépjármű-berendezés APS - szerelősor 27

28 Bott Hungária Kft., 3283 Tarnazsadány, Klingler Klaus út 21. Telefon: (0036) , Telefax: (0036)
