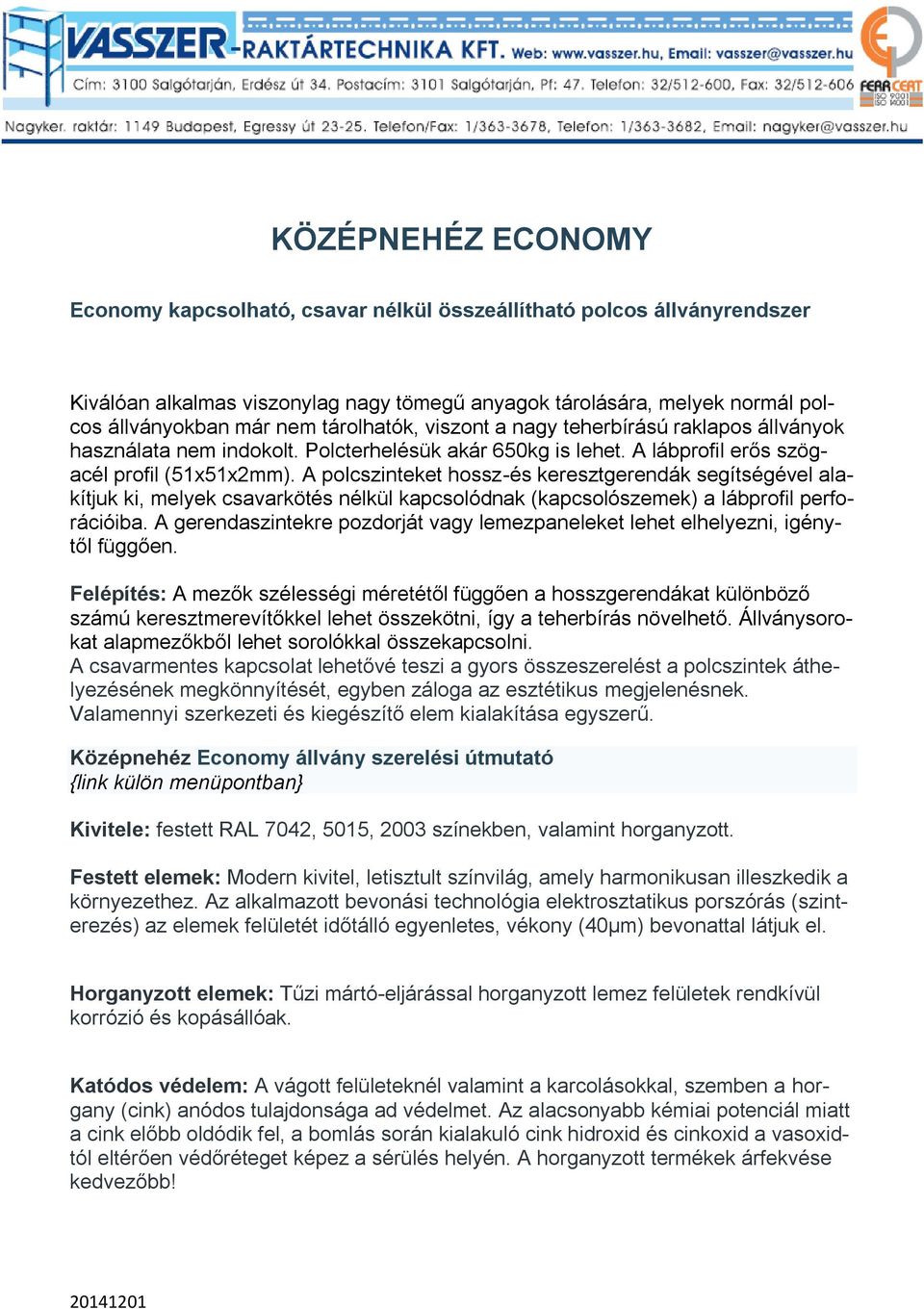

1 KÖZÉPNEHÉZ ECONOMY Economy kapcsolható, csavar nélkül összeállítható polcos állványrendszer Kiválóan alkalmas viszonylag nagy tömegű anyagok tárolására, melyek normál polcos állványokban már nem tárolhatók, viszont a nagy teherbírású raklapos állványok használata nem indokolt. Polcterhelésük akár 650kg is lehet. A lábprofil erős szögacél profil (51x51x2mm). A polcszinteket hossz-és keresztgerendák segítségével alakítjuk ki, melyek csavarkötés nélkül kapcsolódnak (kapcsolószemek) a lábprofil perforációiba. A gerendaszintekre pozdorját vagy lemezpaneleket lehet elhelyezni, igénytől függően. Felépítés: A mezők szélességi méretétől függően a hosszgerendákat különböző számú keresztmerevítőkkel lehet összekötni, így a teherbírás növelhető. Állványsorokat alapmezőkből lehet sorolókkal összekapcsolni. A csavarmentes kapcsolat lehetővé teszi a gyors összeszerelést a polcszintek áthelyezésének megkönnyítését, egyben záloga az esztétikus megjelenésnek. Valamennyi szerkezeti és kiegészítő elem kialakítása egyszerű. Középnehéz Economy állvány szerelési útmutató {link külön menüpontban} Kivitele: festett RAL 7042, 5015, 2003 színekben, valamint horganyzott. Festett elemek: Modern kivitel, letisztult színvilág, amely harmonikusan illeszkedik a környezethez. Az alkalmazott bevonási technológia elektrosztatikus porszórás (szinterezés) az elemek felületét időtálló egyenletes, vékony (40µm) bevonattal látjuk el. Horganyzott elemek: Tűzi mártó-eljárással horganyzott lemez felületek rendkívül korrózió és kopásállóak. Katódos védelem: A vágott felületeknél valamint a karcolásokkal, szemben a horgany (cink) anódos tulajdonsága ad védelmet. Az alacsonyabb kémiai potenciál miatt a cink előbb oldódik fel, a bomlás során kialakuló cink hidroxid és cinkoxid a vasoxidtól eltérően védőréteget képez a sérülés helyén. A horganyzott termékek árfekvése kedvezőbb!

A polcszinteket hossz-és keresztgerendák segítségével alakítjuk ki, melyek csavarkötés nélkül kapcsolódnak (kapcsolószemek) a lábprofil perforációiba.

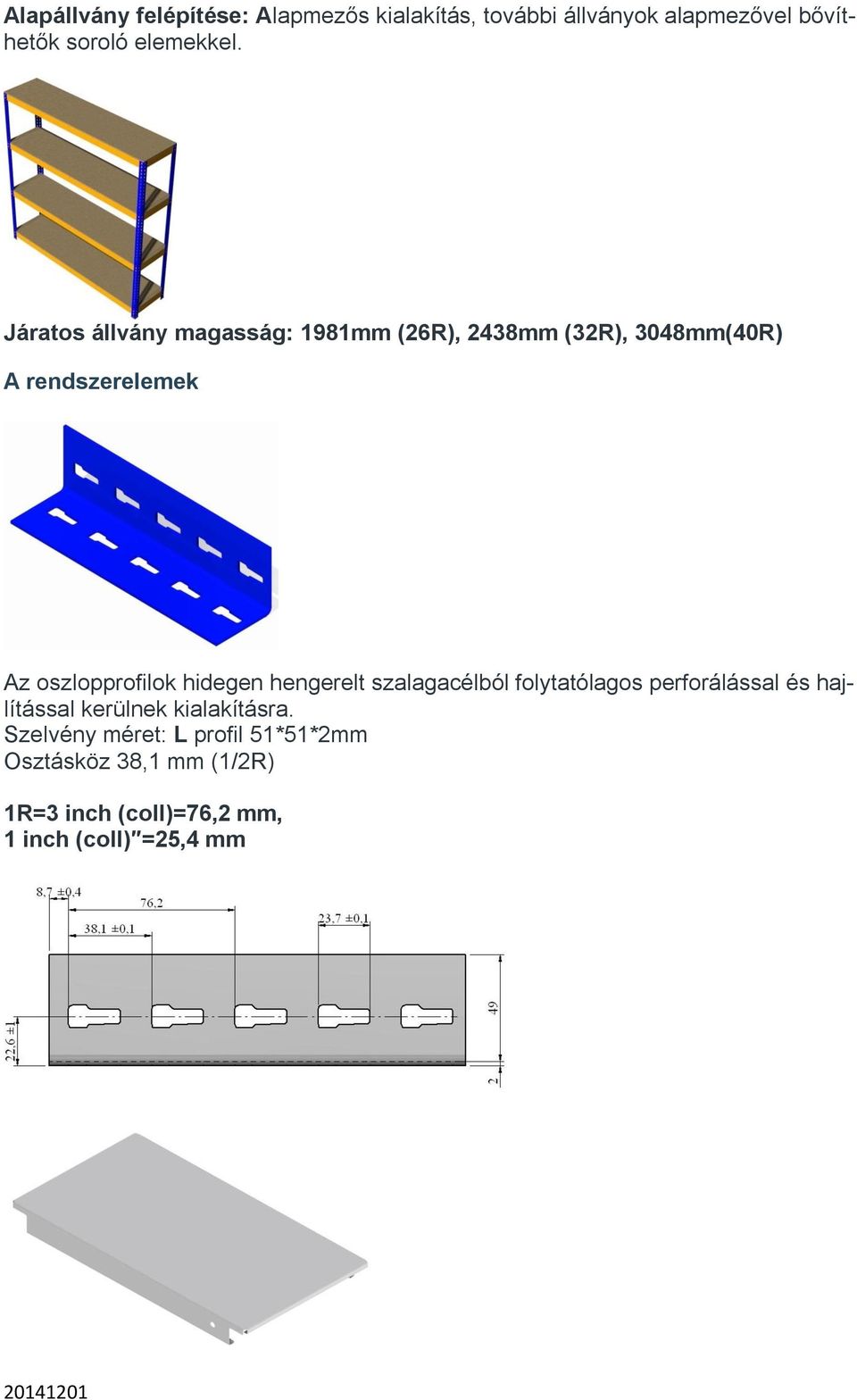

2 Alapállvány felépítése: Alapmezős kialakítás, további állványok alapmezővel bővíthetők soroló elemekkel. Járatos állvány magasság: 1981mm (26R), 2438mm (32R), 3048mm(40R) A rendszerelemek Az oszlopprofilok hidegen hengerelt szalagacélból folytatólagos perforálással és hajlítással kerülnek kialakításra. Szelvény méret: L profil 51*51*2mm Osztásköz 38,1 mm (1/2R) 1R=3 inch (coll)=76,2 mm, 1 inch (coll) =25,4 mm

Járatos állvány magasság: 1981mm (26R), 2438mm (32R), 3048mm(40R) A rendszerelemek Az oszlopprofilok

3 Fém panel: Hidegen hengerelt acéllemezből, sarok kicsípéssel illetve többszörös élhajtással merevített tálcák. Panelek magassága egységesen 44,5mm. Panelek állíthatósága: 38mm (1/2R) Lemezvastagság Mélység Szélesség 1mm 600; 900mm 300mm A terhelhetőség minden esetben egyenletesen megoszló terhelésre vonatkozik. 120 kg/panel Etm. Pozdorja polcok: mm vastagságú natúr faforgácslapból készülnek Mélysége 600; 900 mm Hossz 1500; 1800; 2100 mm A terhelhetőség minden estben egyenletesen megoszló terhelésre vonatkozik, keresztmerevítőkkel együtt. max.: 600 kg/polcszint Etm. Hosszgerenda: Szemkinyomással és hajlítással készült hidegen hengerelt acéllemez. Biztosítja az állvány hosszirányú merevségét, tartja a faforgácslapot. Minden egyes polcszinthez 2db hosszú gerenda szükséges. 1500; 1800; 2100mm névleges mérettel készülnek, L és U alakúak, terheléstől függően.

Pozdorja polcok: 18-20-25mm vastagságú natúr faforgácslapból készülnek Mélysége 600; 900 mm Hossz 1500; 1800; 2100 mm A terhelhetőség minden estben egyenletesen megoszló terhelésre vonatkozik,

4 Keresztmerevítő: Az állványmezőkben elhelyezett keresztmerítők, az állvány mélységi összefogására és a polcok helyzetének rögzítésére hivatottak. Anyaga hidegen hengerelt szalagacél, a két végén perforált füllel ellátva.600, 900 mm névleges mérettel készülnek. Szintenként 1-3db kerül beszerelésre, méret és terhelés függvényében. Rövid gerenda: Szemkinyomással és hajlítással készült hidegen hengerelt acéllemez. Biztosítja az állvány mélység irányú merevségét, tartja a faforgácslapot. Minden egyes polcszinthez 2db rövid gerenda szükséges. Külső soroló: Az előre összeállított alapmezők egymáshoz rögzítése a külső soroló alkalmazásával lehetséges. Fém talp: A polcos állványrendszer terhelésének talajon történő egyenletes elosztását szolgáló elem, kialakítása megegyezik a Salgó polcos rendszernél használt elemmel. Szükség esetén a talplemez a padlóhoz rögzíthető alapcsavarok segítségével, ha ez nem lehetséges, akkor az épület szerkezetéhez lehet kirögzíteni, vagy egyéb más módon biztosítani az eldőlés elleni védelmet.

Rövid gerenda: Szemkinyomással és hajlítással készült hidegen hengerelt acéllemez. Biztosítja az állvány mélység irányú merevségét, tartja a faforgácslapot.

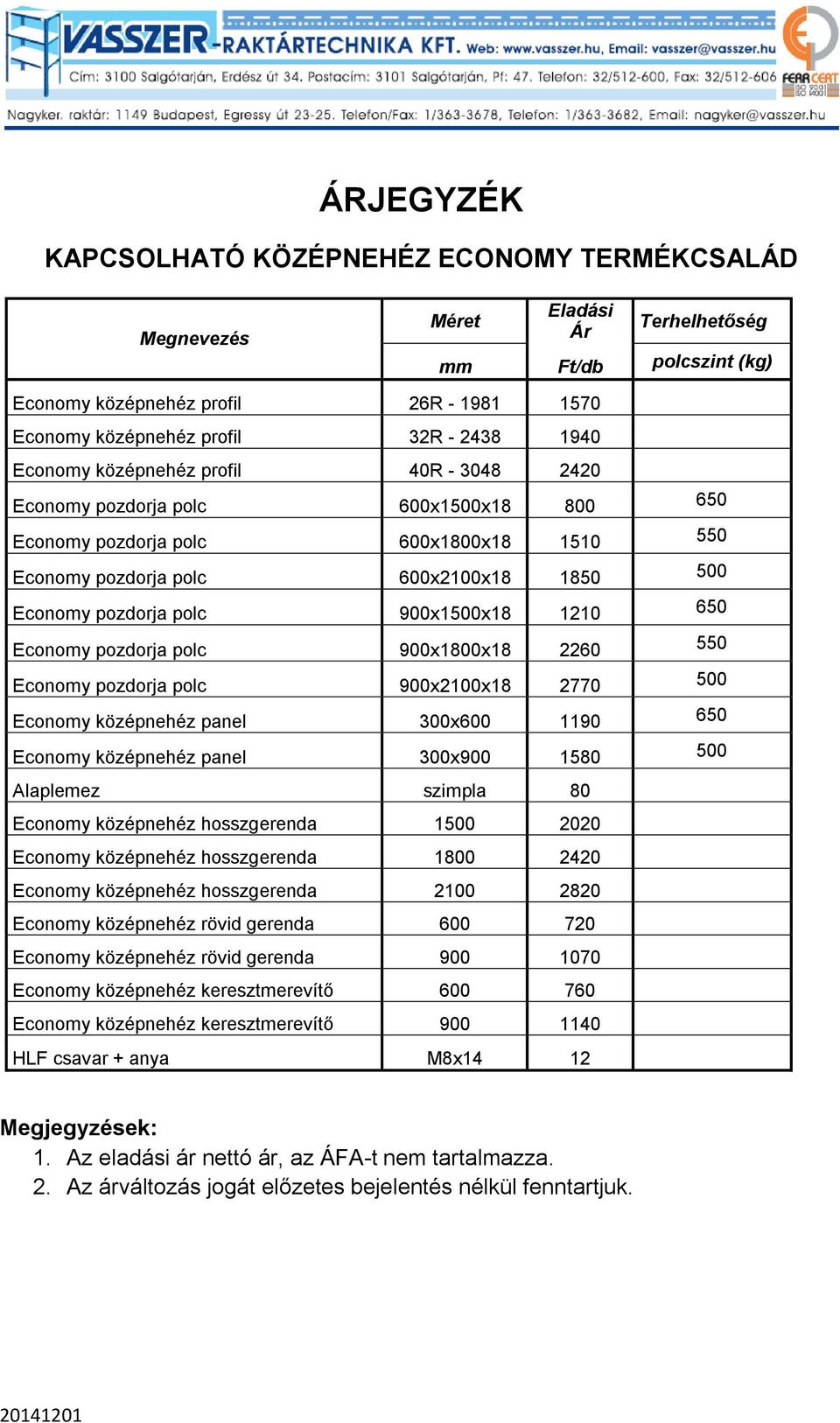

5 ÁRJEGYZÉK KAPCSOLHATÓ KÖZÉPNEHÉZ ECONOMY TERMÉKCSALÁD Megnevezés Méret Eladási Ár Terhelhetőség mm Ft/db polcszint (kg) Economy középnehéz profil 26R Economy középnehéz profil 32R Economy középnehéz profil 40R Economy pozdorja polc 600x1500x Economy pozdorja polc 600x1800x Economy pozdorja polc 600x2100x Economy pozdorja polc 900x1500x Economy pozdorja polc 900x1800x Economy pozdorja polc 900x2100x Economy középnehéz panel 300x Economy középnehéz panel 300x Alaplemez szimpla 80 Economy középnehéz hosszgerenda Economy középnehéz hosszgerenda Economy középnehéz hosszgerenda Economy középnehéz rövid gerenda Economy középnehéz rövid gerenda Economy középnehéz keresztmerevítő Economy középnehéz keresztmerevítő HLF csavar + anya M8x14 12 Megjegyzések: 1. Az eladási ár nettó ár, az ÁFA-t nem tartalmazza. 2. Az árváltozás jogát előzetes bejelentés nélkül fenntartjuk.

900x1500x18 1210 650 Economy pozdorja polc 900x1800x18 2260 550 Economy pozdorja polc 900x2100x18 2770 500 Economy középnehéz panel 300x600 1190 650 Economy középnehéz panel 300x900 1580 500
