...a feladathoz keressük a megoldást...! MIT? MIBŐL? - HOGYAN? Építési Rendszerek I. TEMATIKA: Az épületszerkezeti tervezés folyamata

Átírás

1 az új tanterv szerinti: ÉPÜLETSZERKEZETTAN 6. Építési Rendszerek I. ELŐADÁS - DIÁK KIVONATA - Tárgyfelelős: Dobszay Gergely egy. doc. Ez az ábraanyag a I.-V. előadások diáinak kivonatos gyűjteménye (kb. 1/4-e), az Épsz 6. és a korábbi tárgyainak hallgatói számára készült, a jegyzet kiegészítésére. Az ábrák egy része dr. Pattantyús Á-Á: Építési rendszerek c. jegyzetéből származik. Kizárólag oktatási célra, az anyag továbbmásolása, egyéb felhasználása nem engedélyezett. Letöltése, használata csak a tárgyat felvett hallgatók számára engedélyezett. Az ábrák kizárólag az előadáson elhangzott magyarázatokkal együtt értelmezhetők, egyéb szöveges információkat a jegyzet és a honlap tartalmaznak....a feladathoz keressük a megoldást...! MIT? MIBŐL? - HOGYAN? Az építészet nem öncélú tevékenység ( Családi és társasházak ) Nagy egységszámú lakó és szállásépületek Kisméretű, alacsony reprezentációs igényű középület Közepes és nagyméretű, reprezentatív középületek Exkluzív, egyedi középületek Nagyfesztávú, alacsony reprezentációs szintű üzemi épületek Nagyfesztávú és extra méretű csarnokok, kereskedelmi, sport, kulturális épületek Közlekedési és egyéb mérnöki létesítmények Az új feladattípusok más megoldásokat kívánnak Nagy méret, ismétlődő szerkezet, speciális igényszintek Épületszerkezettan 6 1/A. Előadás Épületszerkezettan 6 1/A. Előadás TEMATIKA: Az épületszerkezeti rendszer kiválasztása, a követelmények, tervezési szempontok meghatározása a rendeltetés alapján --- összefüggések, kötöttségek Az épületszerkezeti tervezés folyamata Építésmódok építési rendszerek összefoglalása A teljesítményelvű szerkezettervezés Komplex feladatok, korszerű megoldások A gondolkodásmód, a probléma megoldó képesség fejlesztése Épületszerkezettan 6 1/A. Előadás 1. példa: Nagy egységszámú lakóépület, lakópark Épületszerkezettan 6 1/A. Előadás

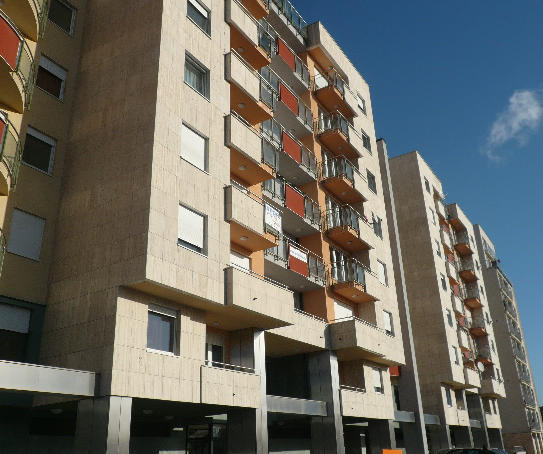

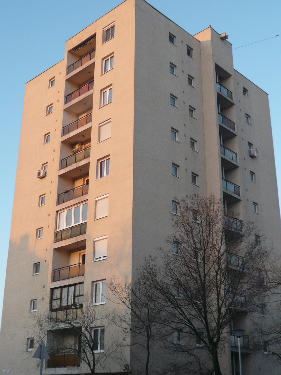

2 1. csoport: Soklakásos társasház, lakópark: 2. csoport: Szálloda - kollégium lakóegység, pl. ~40~80~120 m2 viszonylag kevés közös terület kevéssé változó funkció, helyiségméretek, elrendezés belső komfort a legfontosabb, 24 órás használat! határolás - külső tér felé - egységek között azonos jelentőségű! belső tartalékok: hőcsillapítás, szerelvényezhetőség jellemző szerkezet: magas szintszám: - TÉGLA - VB bordával erősített falazat - pillérváz + kitöltőfal (lakáson belüli flexibilitás) pince!! autók min.-1 szint + tárolók földszint: eltérő funkció, üzlet, diszponibilis helyiségek további jellemzők: teraszok, erkélyek, változatos tömegforma, lépcsőzés tömeges, de mégsem tipizálható, eladhatóság!!!, közepes reprezentációs szint, szubjektív megítélés, ízlés, divat másutt: Finnország panelos, Kína térelemes, stb. Épületszerkezettan 6 1/A. Előadás nagy egységszámú megtérülés jellemző egység méret ~20-40 m2 sok azonos egység reprezentációs igény ált nem a tömegben, hanem az anyaghasználatban (nem az egyediség a cél) térrendszere: sejtszerű, cellás sűrű belső térosztás kihasználható? használat: rövid idejű, vagy csökkent igényű? jelentős a közös terület mennyisége alsó szintek alsó 2-3 szint eltérő térrendszerű mellékfunkciók: konferencia, étterem, wellness, stb. pinceszint: garázs (nagyon kötött alaprajz), több szint mélygarázs, függ: - reprezentációs szinttől - helyszíntől (belváros) homlokzat: gyakran lyukarchitektúra, erkély loggia jellemző felső szintek jól tipizálhatók előregyártás, iparosított építés: panelos (korlátozott építészeti lehetőségek) vázas, öntöttfalas, alagútzsalus földszint fölött jelentős kiváltás, szerelőszint Épületszerkezettan 6 1/A. Előadás 2. példa: Szállásjellegű épületek, Hotel, Kollégium Épületszerkezettan 6 1/A. Előadás 3. Irodaház, Hivatali épületek Épületszerkezettan 6 1/A. Előadás

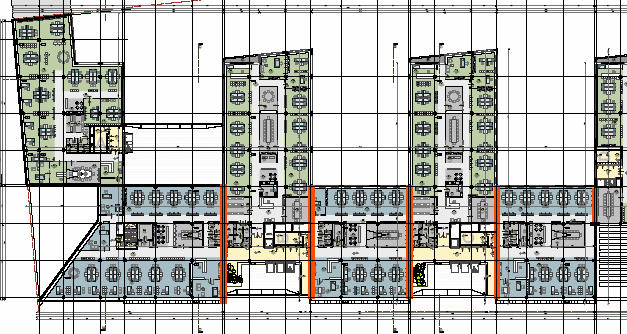

3 Bérirodaház tipikus elrendezése ÉPÜLETSZERKEZETTAN 6. II/B. Előadás Mit - Miből? - Hogyan? Az épületszerkezeti tervezés folyamata Mikor hozzuk az épületszerkezeti döntéseket? Hogyan kell dokumentálni a döntéseket? A műszaki (tender) specifikáció A követelmények értelmezési szintjei Hatás - követelmény - teljesítmény elve Az építés iparosítása A specializáció Építési rendszerek és alrendszerek Épületszerkezettan 6 1/A. Előadás A tervezés folyamata Fejlesztési terv, koncepcióterv, elvi engedélyezési terv, ( építész bevonása, esetleg tervpályázat ) Fejlesztési terv Meghatározza: szintszám (pinceszintek is), szintterület, tömegforma, jellemző metszet belső térstruktúra, jellemző térméretek reprezentációs szint, egyedi jelleg vagy tömegépület építészeti karakter 6. Közösségi, művelődés, szakrális épületek Épületszerkezeti szempontból: - függőleges magok, a merevítés lehetősége, - a szükséges fesztávok, az elsődleges térlefedő szerkezet, - építésmód, a függőleges tartószerkezet lehetséges megoldásai, - a karaktert adó, különleges, innovatív épületszerkezetek Épületszerkezettan 6 1/A. Előadás

4 3. Engedélyezési terv = Hatósági eljárás ismerni a rendeleteket, ezt ellenőrzik!! Meghatározó döntések: Tervezési program szerződés az építtető és a tervező között. Statikai számítás eldől az épület teherhordó szerkezeti rendszere (falas-vázas, előregyártott-monolit, gerendás alul-felül sík), Energetikai számítás a külső falak és tetők anyaga- rétegrendje, üvegezett felületek aránya, minősége a gépészeti rendszer koncepciója Tűzvédelmi koncepció: a szerkezetek anyaga, tűzállósága. tűzterjedés megakadályozása, menekülési terv (anyagok, méretek, vastagságok, homlokzatok, belső határolások, burkolatok Kötelező EU-direktívák ( hanggátlás, higiénia, környezetvédelem) A hatóság további szakági munkarészeket is bekérhet! Tender műszaki specifikáció = a követelmények dokumentálása A tervező eszköztára, projektfüggő! 1. követelmények anyagra, termékre pl. λ, szín, konzisztencia, felület, vízfelvétel, szakítószilárdság 2. követelmény az ÖSSZEÉPÍTETT szerkezetre pl. léghanggátlás, csapóeső-állóság, vízhatlanság, stb. 3. a számonkért szabványok, rendeletek, irányelvek ha nem is kötelező, nem MSZ, hanem..., gyártói előírások, stb. 4. az építés sorrendjére, körülményeire, ellenőrzésre, stb. pl. mintafelület bemutatása, dokumentálás 5. minimális és ELVÁRT élettartamok, garanciák Kategóriák: kötelező elvárt ajánlott opcionális Számszerűsíthető csak szövegesen leírható Szabvány vagy rendelet által szabályozott tervezői kívánság 4. Tender terv = versenyeztetési, ajánlati terv itt már épületszerkezeti munkarész is Célja, jellemzői: megfelelő kivitelező kiválasztása bekerülési költség felmérése ajánlatok összehasonlíthatósága ne korlátozza a versenyt, az ajánlattevő kreatív javaslatait ne hozzon végleges döntéseket, de rögzítse a műszaki tartalmat Részei: építész tervek, statikai tervek szakági tervek koncepcióterv, sokszor csak kiírás TENDER SPECIFIKÁCIÓ: szöveges, táblázatos árazatlan költségvetés kiírás a legjellemzőbb épületszerkezeti részletek gyűjteménye belső kiépítés: ált. későbbre halasztva Követelmények csoportosítása, értelmezési szintjei Egy konkrét anyagra vagy termékre vonatkozó követelmény, példák: a beton nyomószilárdsága az ablak légáteresztése a padlóburkolat kopásállósága a válaszfal szegezhetősége, véshetősége A beépítési részletre, vagyis az egységek összeépítésére: az ablak, koszorú vonalmenti hőátbocsájtása a lábazati szigetelés fölvezetése, rögzítése Egy rendeltetés érdekében összeépített szerkezeti egységre, többféle anyagból összeépített komplex rendszerre, ALRENDSZERRE külső fal átlagos hőátbocsájtási tényezője (hőhidakkal, ablakokkal) szigetelés vízhatlansága, a vízzáró vasbeton fal vízzárósága (a szigetelés toldásai, munkahézagok, felvezetések, rögzítések EGYÜTT) álmennyezeti alrendszer (tűzállósága, akusztikája, bonthatósága) Egész ÉPÜLETRE vagy az épület egy önálló egységére: az egész épület energetikai megfelelősége, vagy tűzállósága a belső komfort (hőérzet, páratartalom, akusztikai komfort, stb.) követelmény határérték összetett követelmény követelmény- RENDSZER

5 5. A Kiviteli terv gyakran a kivitelező rendeli meg konfliktus alapja a kivitelezési szerződés, nem térhet el az eng. tervtől, de sok kis változás megvalósíthatók-e a tervező álmai? a kivitelezés sorrendjét, logikáját kell kövesse! Egy generál sok alvállalkozó, szakkivitelezők tervcsomagok ÖSSZHANG! csak az építész képes átlátni, egyeztetések! Szakkivitelezők módosításai TERVKÖVETÉS összhang??? építész alaprajz, homlokzat, metszet szakági: statikus, gépész, külső közmű, belső víz-csat, gáz, fűtés, szellőzés hűtés, klíma, 7 féle elektromos!!, technológus (konyha, gyártási, orvos) környezetvédelmi, tűzvédelmi, akusztikai, hulladék, JÓVÁHAGYNI épületszerkezeti: átnézeti és idomtervek, részletek konszignációk azonosítási terv, specifikáció organizációs terv (ki-ki után, tárolás, minőségvédelem) Ezen múlik a követelmények teljesülése, a minőség, élettartam: jó szerkezetválasztás!! jó összeépítési részlet (általában itt romlik el) pontos kivitelezés ÉPÍTÉSI RENDSZEREK kialakulása Az építésmód fejlődése: egyedi kézimunka iparosított építés Előregyártás mértéke Gépésítés Egyedi jelleg élőmunka helyszíni munka vályogház, paticsfal, gerendaház, boltozat, stb. téglaház, gerendás-béléstestes födém, félig előregyártott födém, nagyblokkos, stb. egyes elemek sorozatgyártása: ablak, ajtó, korlát, lépcsőfokok, stb. öntöttfalas, alagútzsalus, csúszó-kúszózsalu, lift-slab, lift-form, és kiegészítői: szakipari falak (külső térelhatárolás, benne ablak), nagyelemes válaszfal, lépcsőkar előregyártott váz (többszintes pillér)+ alaptest (kehelyalap) + födém (körüreges palló) + külső fal (szendvicspanel), előregyártott lépcsőkar + pihenő, elő és utófeszítés paneles: teherhordó és külső falak is, benne előszerelt ablak, fürdőszoba térelem térelemes építésmód, modul lakóegység, A teherhordó szerkezet prioritása, az egyéb részek is követik az iparosítás mértékét, adekvát kiegészítők (a rendszer konzisztenciája ) 6. Gyártmánytervek Gyártó, szakkivitelező készíti anyagra, termékre, alkatrészre lebontva specialista egy termékcsalád BELSŐ LOGIKÁJA (pl. függönyfal) kivitelezési utasítás: munkaterület átvétele, tárolás, kellékek, géphasználat kitűzés, ideiglenes és végleges rögzítések sorrendiség, időzítés, várakozási idők munkarészek védelme, munkavédelem, provizóriumok! JÓVÁ KELL HAGYATNI (tervező vagy szakértő) 7. Megvalósulási fázis: építész és szakági átadási tervek minőségellenőrzési TANÚSÍTVÁNYOK,nyilatkozatok HELYSZÍNI vizsgálatok, független szakértők bevonása ÜZEMELTETÉSI és karbantartási leírás. II./B. 20 Iparosítás ~ előregyártás, gépesítés Nagyméretű, nagy egységszámú, gazdaságos épületek iparosított építésmódok jellemzői: nagy sorozatszám, többször használatos sablonok szállítás korlátozott (gazdaságosság) feltételei: pontosság, tolerancia (tűrés), helyszíni elemkapcsolatok modularitás, megbízhatóság gépigény, szakképzettség, építési kultúra komponensek: alapelemek, sarok, káva, stb. elemek. sorolás, beépítés, rögzítés, emelés, stb.... az építész együttműködési kötelezettsége

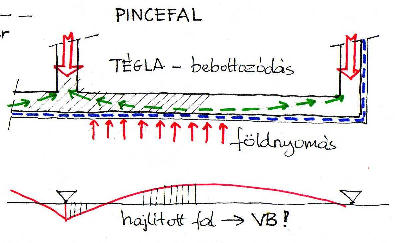

6 Az építési folyamat differenciálódása, SPECIALIZÁCIÓ specializálódnak a termékek. új anyagok, az anyagtudomány fejlődése finoman hangolható tulajdonságok (pl beton, bitumen, nyúlóképesség stb.) TERMÉKCSALÁDOK kialakulása katalógusból tervezés szignifikáns tulajdonságok, nincs többé tégla, hőszigetelés a kivitelezők, tervezők: egy generál + alvállalkozók szerkezetépítő (zsaluzó, vasszerelő, betonozó) függönyfal-szerelő, dryvitozó, 3-4 féle elektromos szerelő gipszkartonozó, szigetelő, résfalazó Probléma: alávállalkozói munkák összefüggése, sorrend megelőző munka pontossága, átvétele, védelme FELELŐSSÉG lehatárolása A követelmények specializálódása, finomodása tervezhetőség, kiszámíthatóság A fejlesztés is egy alrendszerre vonatkozik A szakértelem is szűkül, senki se ért mindenhez. A problémák kezelése: ALRENDSZER, csoportosítás Teherhordó szerkezeti rendszer meghatározó: térrendszer, fesztáv, tömegalakítás, szintszám tömegesség, előregyártás lehetősége Tűzállóság, álllékonyság Élettartam, rugalmasság, átalakíthatóság Az építés gyorsasága, helyszíni munkaigény Felv. terület, időjárási körülmények Tartalék: a jövőbeni trendekhez igazodás Csatlakozó szerkezetek pontossága Legnehezebben változtatható, nem igényel karbantartást Komponensei: fal, pillér, födém, gerenda, merevítés, (lépcső) egymástól nem elválaszthatók A szerkezetek, alrendszerek hierarchiája 1. teherhordó (+alapozás) 2. külső térelhatároló 3. belső térelhatároló 4. öltöztető, felületképző 5. gépészet, berendezés nehezen változtath.=teljes élettartam gyorsan avul, cserélhető nincs szoros összefüggés a költségekkel Az építészeti karakter elsődleges hordozója komplex rendszer, sok komponensből áll a legdrágább, egy házon belül is sokféle feladatai, megosztás: réteges szerk vagy multifunkcionális (fal) További alrendszerek ALAPOZÁS: teher átadása a talajra EGYENLETES süllyedéssel komponensek: alapok, teherelosztó, merevítő szerk földnyomás, víznyomás ellenszerkezete előkészítő és ideiglenes elemek, szerekőbeton, zsaluzat, stb, bele: földelés. integrált funkció: vízzáró résfal BELSŐ TÉRELHATÁROLÁS: térelválasztás, akusztikai komfort, teremakusztika, beszédérthetőség légállapot, felüelti hőmérsékelt esztétikai szerelvényezhetőség, berendezhetőség bonthatóság, áthelyezhetőség GÉPÉSZETI RENDSZEREK: belső komfort működtetés, biztonság, felügyelet, vagyonvédelem automatizálás, takarékos üzemeltetés

7 SZIGETELÉSEK szig, tartó, fogadó, rögzítő szerkezetek védő, megtámasztó, kiegyenlítő, szerkezetek szegélyező, tömítő, kiegészítő (szivárgó) stb. TRANSZPARENS SZERKEZETEK ÉS ÁRNYÉKOLÁSOK üveg (önmagában is többfunkciós), hőszigetelés, biztonság keretrendszer, bordaváz, nyíló elemek rögzítések, vaktokok, szegélyezések, tömítések nyitó, zárószerkezetek, résszabályozók tömör betétek, sorolások KÜLSŐ BURKOLATI ALRENDSZER burkolat, toldásai, szegélyezés, rögzítés tartóváz, konzol, hőszigetelés felületképző bevonatok, alapozó, kiegyenlítő, impregnáló, stb. stb, stb... Kiválasztás régen egyféle elemméret minél kisebb, annál variábilisabb falvastagságok Vastagítás: 1 vagy 2 szintenként nagyméretű kisméretű Elsődleges: teherbírás falvastagítás, ½ tégla modul, 8 szintig!! többféle falvastagság utcafront légudvar Termékválaszték, elemcsalád, építési rendszer ÉPÜLETSZERKEZETTAN 6. III. Előadás Mit - Miből? - Hogyan? TÖMÖRFALAS SZERKEZETI RENDSZER FALAZOTT ÉPÍTÉSMÓD

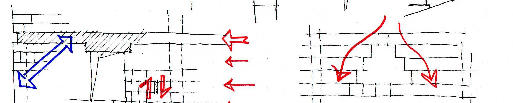

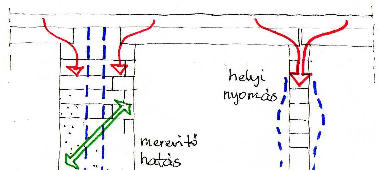

8 Előnyök egységes anyag pincefalazó, belső főfal, vázkitöltő fal koszorútégla, födém, tetőpalló válaszfal, lakáselválasztó fal elemmagas, papucselemes áthidaló zsaluelemes, üreges elemek kávaelem, feles elem, falvég hőpáncél, burkolati rendszer, idomelem falazóhabarcs, ragasztók, vakolatok habarcsszánkó, emelőgép, szerszámok konfekcionálás, rendszerminőség, készház Elemtől a szerkezetig helyi nyomás koszorú szerepe Falvég problémája szerkesztési szabályok. Oldalnyomás felvétele Elemtől a szerkezetig FAL: függőleges lemez: tárcsahatás, merevség, átboltozódás teherelosztás, együttdolgozás koszorú jelentősége Régen: vályog patics homogén Hagyományos falazat: - vastag habarcs- alakvált ig falkötő vas (födém jelentősége) A koszorú kialakulása, jelentősége VB koszorú: - kihajlási hossz csökkentése - a merev tárcsa keretezése - gerendavég befogása nyomaték? Fmin: 2,0 cm2 (4ø 8) x 2-3 szorosa! Kőfal teherátadás? - idomított elem - habarcs szerepe - fugarendszer irány? Koszorú szerepe Leterhelés Tárcsamerevség? Átboltozódás Falazat szerkesztési szabályok Alaprajzi méretrend: - régi tégla: szabad mindkét irányban (habarcsfuga) - új tégla: kötött vast. és hosszirányban, modul!!! - minimális pillérkeresztmetszet: pl. 2xM, vagy 1500 cm2 TÉGLAKÖTÉS!!!, Horonyméretek és távolságok

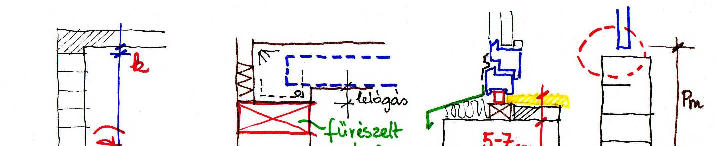

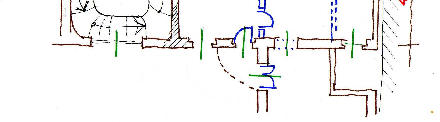

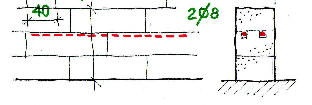

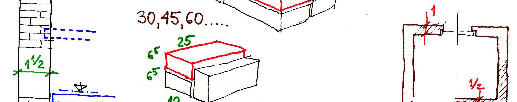

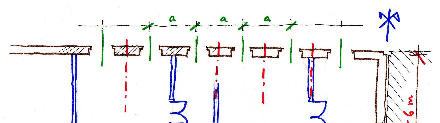

9 A modul, magassági koordináció gépi vágás parapet A faltól az épületig a harántfalas rendszer értékelése Lakóépület, szállásépület jelentős megnyitások ugráló homlokzati sík modulméretű fesztávok kötött főfalrendszer szabad válaszfalazás elemmagas áthidaló monolit áthidaló: - szabad méret - kis szemöldök szinteltolás III./A. 34 A faltól az épületig tiszta tömörfalas vegyes: ELRENDEZÉSEK hosszfalas: - régen általános - középület Parapet vasalása Speciális Részletek Tompa illesztés bekötése acél szalaggal? 2ø8, 40 cm behorgonyzás (pórusbeton falazatnál) Béllet hőszigetelés - Jellemzői:? Káva béllet: speciális kávaelem + XPS hőszig.

10 Vakolatok szerepe a külső térelhatárolásban Megjelenés Szerepe: külső csapadékvédelem méretkiegyenlítés páratechnika, légzárás mechanikai hőszigetelés? esztétika Rétegfelépítés: hátfal (tapadóképesség, összeférhetőség, rugalmasság) előfröcskölés alapvakolat színvakolat festés Dörzsölt Kapart hatású Mintázható, velencei, márvány Több réteg egymáson, sgraffito Effekt szemcsék, terrazzo, metál, üveg intelligens felületek, Lotus Betonhatás, többféle Rendszerben gondolkodni! Műszaki paraméterek: kötőanyag, rugalmasság, kopásállóság hidrofobitás, légáteresztés, vízáteresztés szervesanyagtartalom, algásodás szín, fedőképesség, fakulás, öntisztulás textúra, szemcseméret, effektek Metál hatás, eltérő textúrák Üveggyöngy, reflektáló Vakolatok Összetétel: Az iparosítás korai korszaka (II. Vh. után) mennyiségi építés, gyorsan Az előregyártás üzemi és kivitelezési feltételei lassabban alakultak ki. Háttérbe szorulás okai: - Az előregyártás felfutása, politikai okok - Zsaluzás nehézségei, túlzott kötöttségek, drágaság - Nagy élőmunka igény, bonyolult betonozás, minőségi problémák ásványi (cement, mész) szilikát (kálivízüveg) szerves (műgyanta diszperziós vizes, oldószeres) szilikongyanta Öntöttfalas építésmód kialakulása kötőanyag töltőanyag pigment víz, adalékok, effektanyagok Kötőanyag szerint: Újra elterjedés: - Előregyártás kötöttségeivel szemben nagyobb tervezői szabadság - Új zsalurendszerek, kötetlen geometria, építészeti szabadság - Betontechnológia, betonpumpa, betonminőség

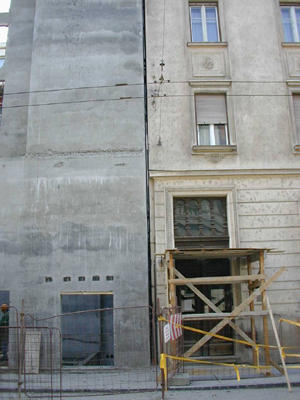

11 Öntöttfalas építésmód jellemzői - Hol alkalmazzuk: - Belső térosztás ~ szerkezetileg optimális fesztávok ~ jelentős tömeg (akusztika!) - Cellás épületek (lakás, szálloda, kollégium, irodák) Szerkezeti változatok Rendszerazonos alrendszerek, vakolatmentes fal és födém - Szerkezeti pontatlanságok korrekciója (szárazvakolat, álmennyezet) - Bebetonozhatóság-kizsaluzhatóság - Korábban: gyorsítás: pl. előre bebetonozott ajtótok - Ma előregyártással kombinálva: pl. a külső szendvicspanel, kéregpanel - Kezdetben: azonos külső és belső falak (kohósalak, no-fines betonok) - Később: hőszigetelési igény növekedése, eltérő külső fal, hőszigetelés, szendvicspanel - Ma: kívül réteges fal, THR, belül szakaszos fal, szerelt, flexibilis belső térosztás. Táblás zsaluzat, dobozjellegű elrendezés fal és födém külön ütemben készül, nagytáblás falak, emeltmagas zsalu (daruval emelve) kistáblás födémzsalu, ablaknyíláson kihozva Szerkezeti változatok - 1 Szerkezeti változatok - 2 Csúszózsalu, a mérnöki építményekből 1. Nagytáblás zsalu, lyukarchitektúra, szalagablak A zsalu folyamatosan mozog

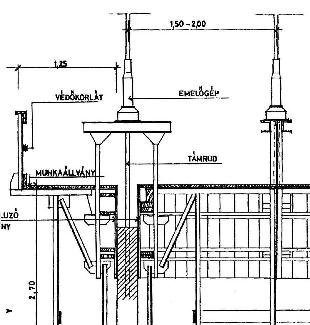

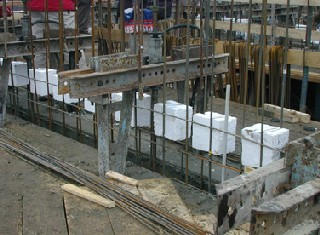

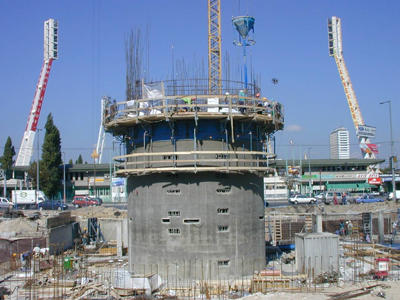

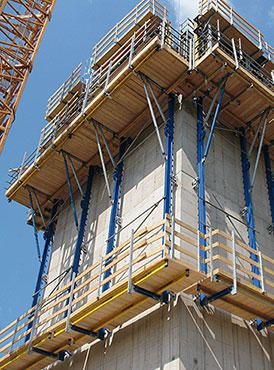

12 Szerkezeti változatok - 2 Szerkezeti változatok 4 - Alagútzsalu 2. Csúszózsalu a zsalu folyamatosan mozog A csúszózsalu elemei Haránt rendszer, nyitott homlokzat, Födém és fal egyszerre készül, zsalu kihúzása!!! Merevítő falak utólag felülről (sliccbe) betonozva Daru mozgatás kihúzási munkaállvány Szerkezeti változatok - 3 Alagútzsalu emelés közben Kúszózsalu - szétszedés nélkül szakaszosan mozog

13 Nagy tervezői szabadság Falas és vázas közötti átmenet? Szomszéd, tűzfal melletti betonozás: csúszózsalu, kéregbeton Csúszó, kúszó zsaluval készült magok - mint épületmerevítés Kirekesztések, zipzár-vasalás: munkahézagok összekötése, későbbi fázisok Merevítés: zárt önmagában merev alagútzsalu: utólag bebetonozott merevítőfalak

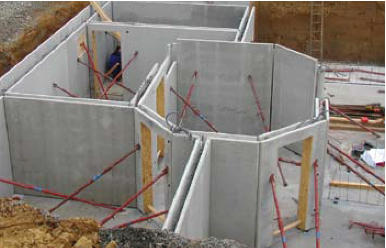

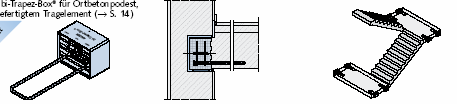

14 Lépcső későbbi ütemben, monolit pihenő!! Kéregpanel Lépészaj -csökkentés ZSALUELEMES ÉPÍTÉSMÓDOK Polisztirol, durisol, zsalukő öntöttfalas, monolit vb. Kéregbeton, köpenybeton (nagyelemes) Szövetszerkezetű speciális dermesztett beton, nemtektonikus

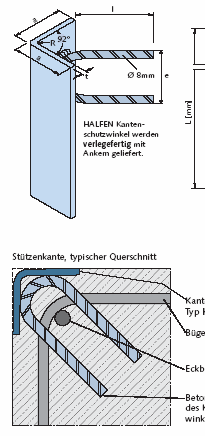

15 ISOTEQ Kompakt fal, Pakettfalak, Kéregbeton falak Kétoldali zsaluzat Magas minőség Csatlakozási probléma MAGHŐSZIGETELÉSES ÖNTÖTTFALAS ÉPÍTÉSMÓD Belső teherhordó vasbeton XPS hőszig külső együttdolgozó vasbeton kéreg Kapcsolat: rozsdamentes acél vasalás, kompozit műa elemek (CTC szabadalom) Pára és hőtechnikailag alteráló körülmények, hűtőház, stb. Összekötő elemek hőhíd-hatása. Végleges külső felület. Szakipar és részletképzés: - ablak, ajtó beépítése: kirekesztett nyílásba vagy bebetonozott vaktokba - belső kiépítés: igény a gyorsaság, vakolatmentesség emeletmagas ÜGP stb. válaszfalelemek, később gipszkarton - padló: előbb kontakt lágypadló, majd úsztatott, majd álpadló - gépészet: a betonba?? elektromos csövezés a zsaluba víz, szennyvíz: függ. aknákba, esetleg álmennyezet Thermomass. üvegszál-erősítésű műa. elemek, 1980 USA 9 emeletes fajtái: üzemi előregyártás rendszerek(panel), TÉRELEM (feszítés) helyszíni öntöttfalas, (együtt önteni!!) Tilt-up: helyszíni előregyártás (fekve), beemelés (felállítás) élvédelem beton-kozmetika, belső felületképzés

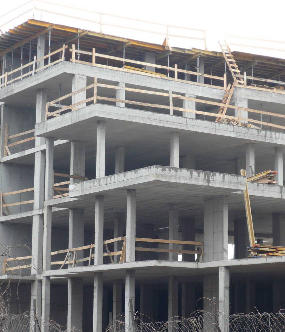

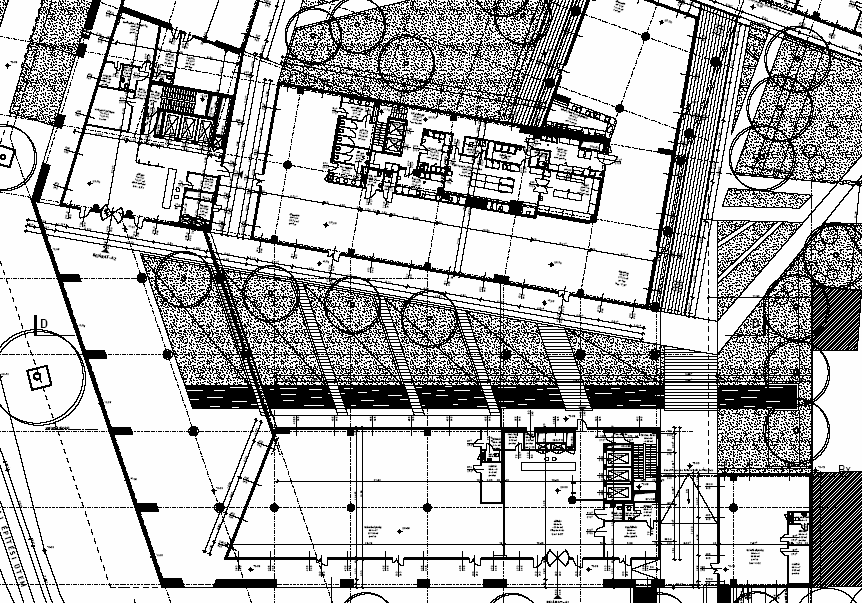

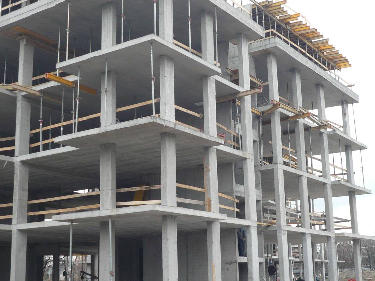

16 V. ELŐADÁS Monolit vasbeton pillérvázas építésmód Kialakulása előnyei: tűzvédelem akusztika Hátrányok, zsaluzás, zsaluzati rendszerek feltételek: betonszivattyú méretezés, elmélet, nyomatékbíró kapcs. is keretvázak PILLLÉRVÁZ MIHEZ IGAZODIK? ált. emeleti szint: funkcionális paraméterrend ( helyiségraszter!!) válaszfalak? földszint: nagyterű térbeállított körpillér garázsszint RASZTER kell! lehetőleg egyenletesek legyenek a mezők, különben: eltérő gerendák! pillért nem váltjuk ki! dilatációs rendszer tűzszakasz határok szintváltások, födémlépcsőzés áttörések, aknák, függőleges magok PILLÉR MÉRETEK szintszám budapesti IRODAHÁZ 2009 pillér változó km. azonos km. vasalás?? 100 szintig VB

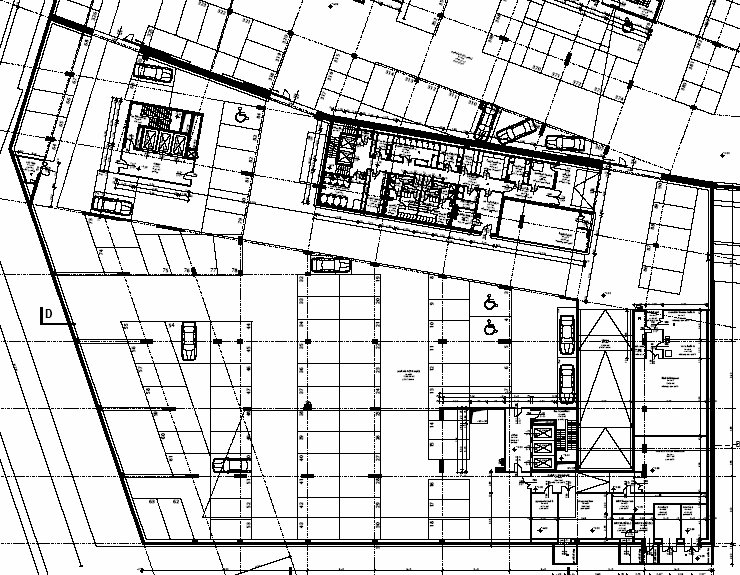

17 Földszint A PILLÉRRASZTER DOKUMENTÁLÁSA - RASZTER A házat a statikus tervből építik! a pillérméret változik a raszter a bázis! segédraszterek nem feltétlenül szimmetrikus Garázsszint A HOMLOKZATI PILLÉRSOR belső pillérsor hátrahúzott pillér végigfutó függönyfal homl pillérek besűrítése nehéz homlokzat miatt ( pl. szendvicspanel) szabad nyílásrendszer pillérek helyett öntöttfal

18 AZ ÉPÜLET MEREVÍTÉSE Merevítés célja: szélnyomás, szívás földrengés (üzemi terhek, daru) (külpontosság, építési hibák) hosszváz Födémtípusok A. A. harántváz Merevítés módja: merevítő falakkal merevítő maggal merevítő mag FÖDÉMTÁRCSA KELL Merevítés falakkal (van födémtárcsa) lehetőleg pillérek közé (nem kötl.) alaptól tetőig cm vtg. VB kevés nyílás (keretezése?) több metszéspont (csavarodás) merevségi kp ~ tömegközéppont Vázgerenda kétirányban szerkesztve B. C. Vázgerenda nélkül közvetlenül pillérre szerkesztve A GERENDA MÉRETE egységes zsaluzási szint homlokzati terhek a legnagyobb pillérköz a legnagyobb terhelő mező esztétika, öltöztetés, homlokzat (pl, árnyékolók) gépészet is beleszól FÖDÉMTÍPUSOK A -típus: Egyirányban dolgozó A1 monolit vasbeton lemez külső- belső lehet különböző gazdaságosság nem minden áron azonos lelógás eltérő vasalás könnyen zsaluzható nagy tömegű nagy anyagfelh. lassú, nagy élőmunka igény Erősített vasalás helyette széles lapos gerenda,

19 A2 félig előregyártott gerendás a monolit működés minden előnyével ritkított alátámasztás, könnyű födém (előny??), ma már nem készül. B típus: kétirányban dolgozó lemez B1 monolit vb. lemezzel Nagy gerenda fm! kedvező statikai működés vékonyabb lemez (akusztika?) bonyolultabb zsaluzat a~b monolit működés, ritkított alátámasztás egyedileg konszignált A3 zsaluzó kéregpanel lelógó gerendával - a panel nem támaszkodhat föl pilléreknél erősített borda nagyobb fesztáv B2 - kazettás 8-12 m??

20 GERENDA NÉLKÜL - gombafejes GOMBAFEJ átszúródás elleni vasalással ideális alak vasalás erősítés C típus: közvetlenül pillérre támaszkodó (gombafej) KAZETTÁS REJTETT GOMBAFÖDÉM előregyártott héjelem optimális alak reális alak - gépészeti álmennyezet kisebb tömeg nagy fesztáv nagy felkészültség REJTETT vastag lemez!! merev acélbetétek átszúródás elleni vasalás azonos lelógás belmagasság veszteség
