1 IV 1 ÉPÜLETSZERKEZETTAN 6 IV Előadás ÖNTÖTTFALAS ÉPÍTÉSMÓD ÉS ALRENDSZEREI Nagytáblás zsaluzat Csúszózsalu Kúszózsalu Alagútzsalu Zsaluelemes (magbetonos) Maghőszigetelt Dr Dobszay Gergely

2 IV 2 Öntöttfalas építésmód kialakulása Az iparosítás korai korszaka (II Vh után) mennyiségi építés, gyorsaság (bontási és egyéb hulladék felhasználása, téglatörmelé, salakbeton) Az előregyártás üzemi és kivitelezési feltételei lassabban alakultak ki! Háttérbe szorulás okai: - Az előregyártás felfutása, politikai okok - Zsaluzás nehézségei, túlzott kötöttségek, drágaság - Nagy élőmunka igény, bonyolult betonozás, minőségi problémák Újra elterjedés: - Előregyártás kötöttségeivel szemben nagyobb tervezői szabadság - Új zsalurendszerek, kötetlen geometria, építészeti szabadság - Betontechnológia, betonpumpa, betonminőség Dr Dobszay Gergely

3 IV 3 Történelem: mindig létezett, rómaiak (szabálytalan kőfal közé rómaicement) Korai próbálkozások: vasalatlan kohósalak, repedések, kúszás!: nincs pince, mert bonyolult a zsaluzás, merev alap kell, pl monolit vb doboz Dr Dobszay Gergely

4 IV 4 No Fines ( kg/m3) Dr Dobszay Gergely

5 IV 5 Szerkezeti változatok Nagytáblás zsalu, lyukarchitektúra, szalagablak Dr Dobszay Gergely

6 IV 6 Szerkezeti változatok - 1 Táblás zsaluzat, dobozjellegű elrendezés fal és födém külön ütemben készül, nagytáblás falak, emeletmagas zsalu (daruval emelve) kistáblás födémzsalu, ablaknyíláson kihozva Dr Dobszay Gergely

7 IV 7 Szerkezeti változatok - 2 Csúszózsalu A zsalu folyamatosan mozog Mérnöki létesítmények Magasházak (ismétlődő alaprajz) Merevítő magok, tűzfalak Dr Dobszay Gergely

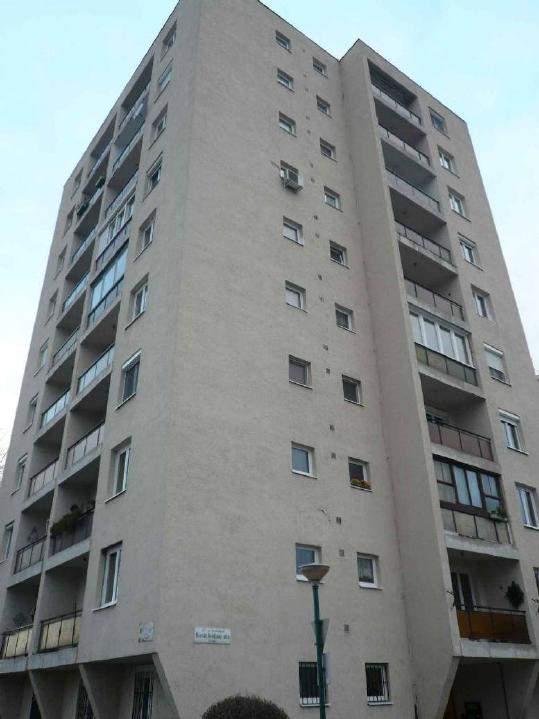

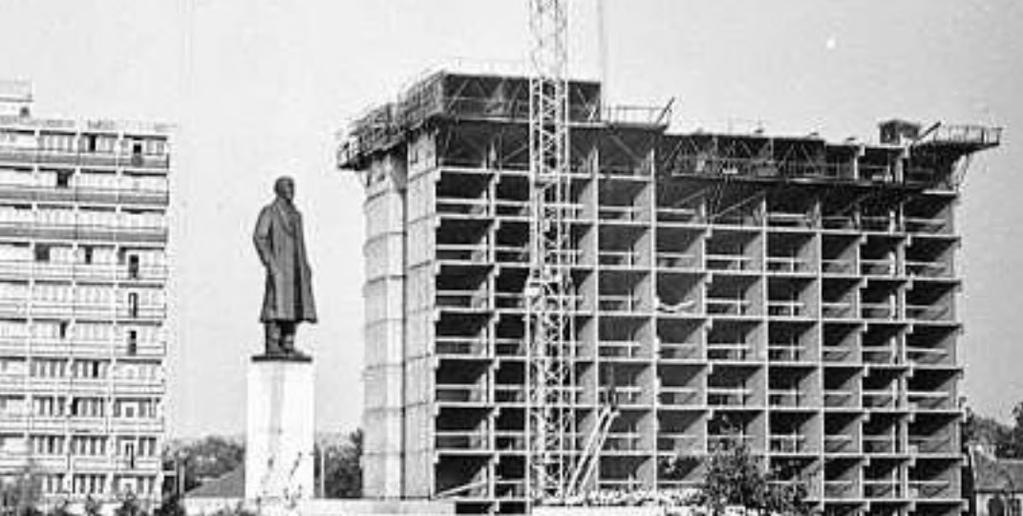

8 IV Szerkezeti változatok Csúszózsalu Thoma József Kossuth-díjas mérnök 1963 Kisérleti lakótelep, Budafok (Tenke Tibor, Jäger László) 1973 Toronyház és víztorony, Újpalota (Tenke Tibor) Dr Dobszay Gergely

9 IV 9 Szerkezeti változatok Csúszózsalu a zsalu folyamatosan mozog A csúszózsalu elemei Dr Dobszay Gergely

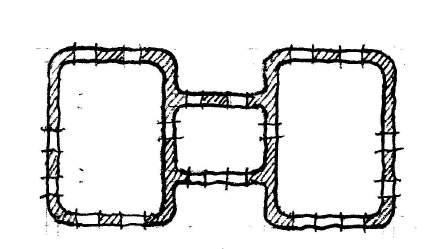

10 IV 10 Szerkezeti változatok - 2 Az alaprajz nem tetszőleges, a zsaluzat hatása az alaprajzra: Pontház csúszózsaluval (gyűrűsen záródó falak, kerekített élek) A födémek célszerűen utólag készülhetnek: pl zsalusüllyesztés (ÉTI) Dr Dobszay Gergely

11 IV 11 Szerkezeti változatok - 2 Dr Dobszay Gergely

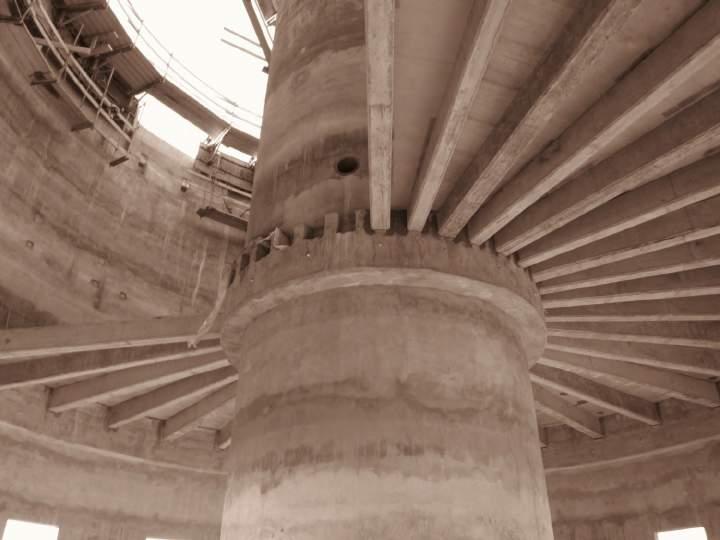

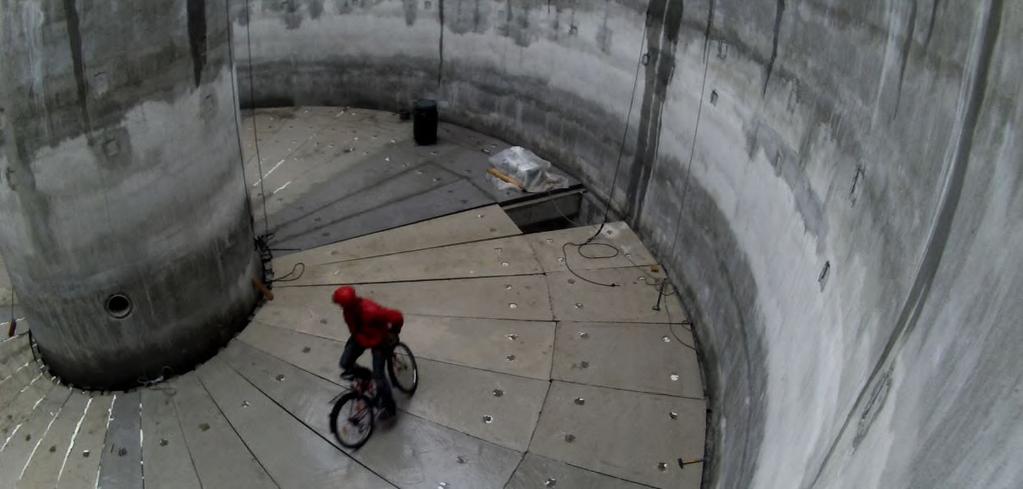

12 IV 12 Szerkezeti változatok - 2 Dr Dobszay Gergely

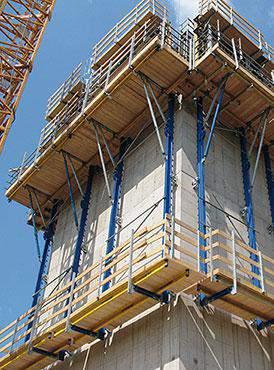

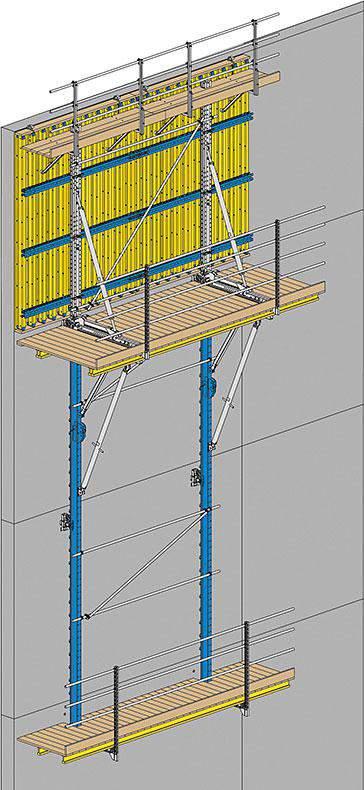

13 IV 13 Szerkezeti változatok - 3 Kúszózsalu - szétszedés nélkül szakaszosan mozog Dr Dobszay Gergely

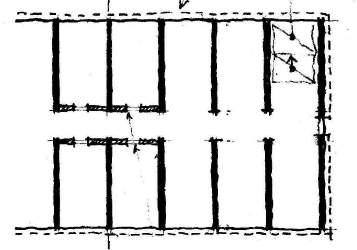

14 IV 14 Szerkezeti változatok 4 - Alagútzsalu Haránt rendszer, nyitott homlokzat, Födém és fal egyszerre készül, zsalu kihúzása!!! Merevítő falak utólag felülről (sliccbe) betonozva Daru mozgatás kihúzási munkaállvány Dr Dobszay Gergely

15 IV 15 Alagútzsalu emelés közben Dr Dobszay Gergely

16 IV 16 Alagútzsalu keresztmetszete Dr Dobszay Gergely

17 IV 17 Alagútzsalu munkaszint kihúzó állvány Dr Dobszay Gergely

18 IV 18 Outinord házak - Zalaegerszeg Kísérlet az építészeti formálásra (Vadász: Csipkeházak, Zegerszeg Politika hatása Dr Dobszay Gergely

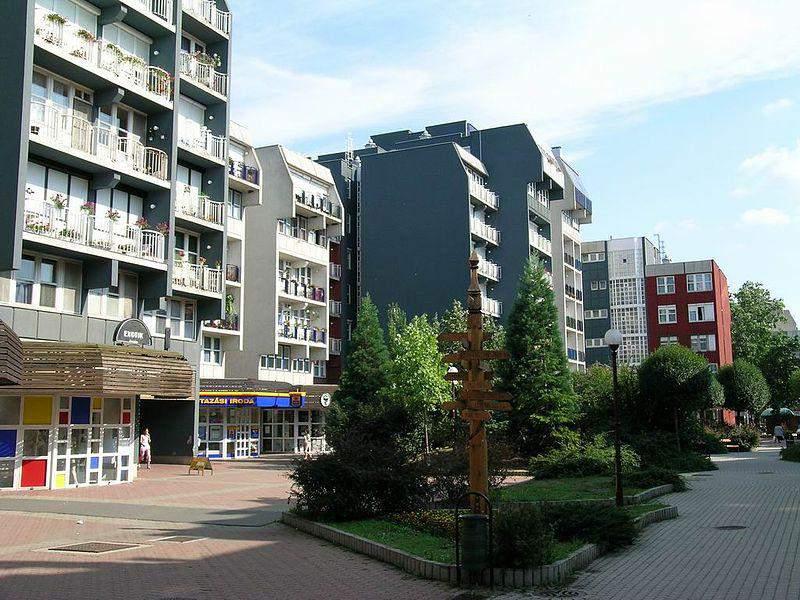

19 IV 19 Kísérlet az építészeti formálásra (Vadász: Csipkeházak, Zalaegerszeg) Monotonitás Dr Dobszay Gergely

20 IV 20 Változatok Alaprajzi változatok: teljes öntöttfal à magasház a jobb kihasználás miatt à csúszó, kúszó táblás, alagút: a haránt falak kifutnak a homra, ott más lezárás ma inkább: belül pillér kívül öntött (külső térelhatárolási igény) vagy belül öntött magok, kívül pillérváz, szabad homlokzat, függönyfal Az épület merevsége szorosan összefügg az alaprajzi változattal: - alagútzsalu: nem sarokmerev, merevítőfal kell, felülről sliccbe utólag beton - csúszózsalu: zárt forma, nagyon merev - belső mag, vagy a külső fal merevíti a többit Dr Dobszay Gergely

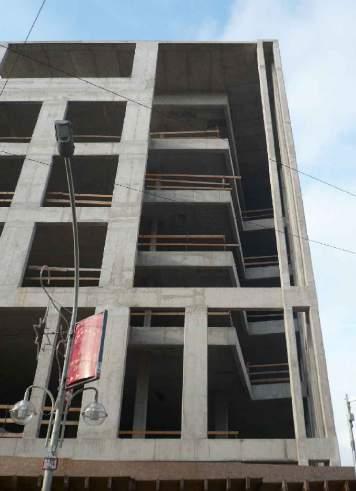

21 IV 21 Ma: nagy tervezői szabadság Falas és pilléres változat közötti határ? Dr Dobszay Gergely

szerelvények alagútzsalu és nagytábla: komoly kötöttségek a zsalu

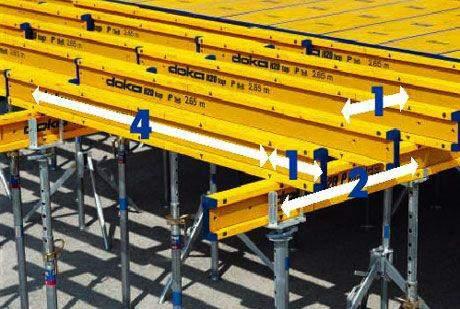

22 IV 22 A zsaluzat jelentősége A zsaluzat fejlődése: cél: többszöri használat, gyors szerelés egyre nagyobb táblás fa vagy acélzsalu, szerelvények alagútzsalu és nagytábla: komoly kötöttségek a zsalu kihozása miatt gépigény, végig azonos falvastagságàgazdaságtalan Dr Dobszay Gergely

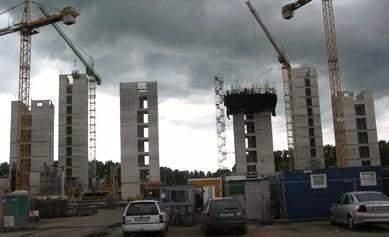

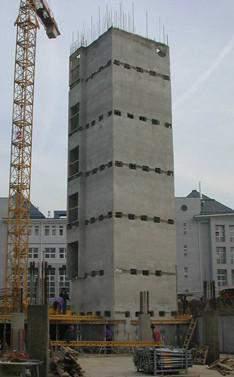

23 IV 23 Csúszó, kúszó zsaluval készült magok - mint épületmerevítés Merevítés: zárt önmagában merev alagútzsalu: utólag bebetonozott merevítőfalak Dr Dobszay Gergely

24 IV 24 Dr Dobszay Gergely

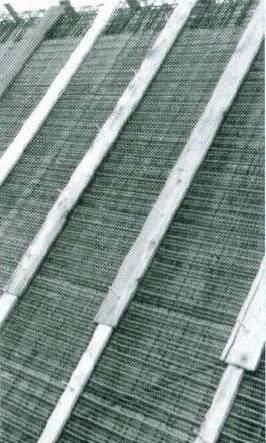

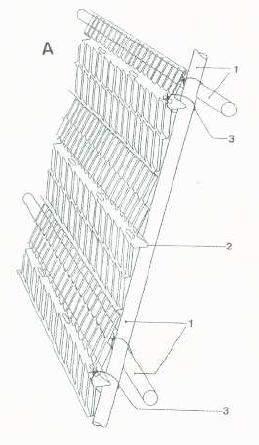

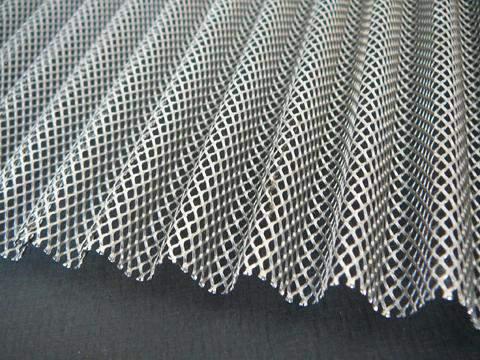

25 IV 25 Bennmaradó zsaluzat, pl ferde felületekhez, kupolákhoz A sokoldalú Streckmetall Dr Dobszay Gergely

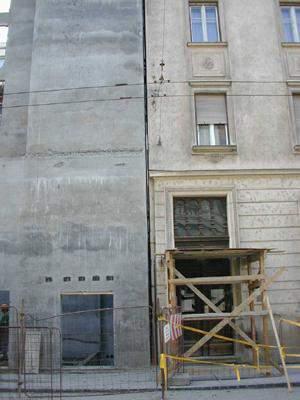

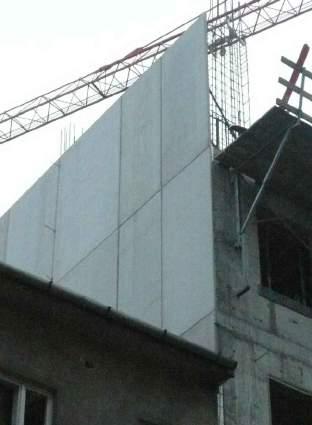

26 IV 26 Szomszéd, tűzfal melletti betonozás: csúszózsalu, kéregbeton Dr Dobszay Gergely

képlékenyítők, öntömörödő beton vagy vibrálás? építkezés fagyban is!

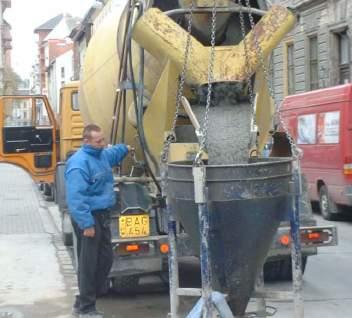

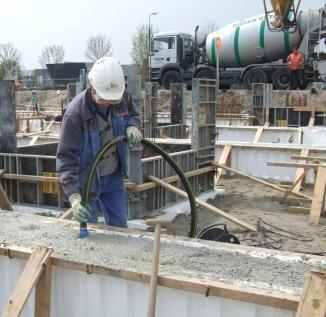

27 IV 27 A beton A beton, a hőszigetelés fejlődése: téglatörmelékbeton, kohóhabsalak, keramzit, Leca-beton, No Fines, Kohósalak: kúszás, elhúzódó alakváltozás àrepedések a külső falon, válaszfalak törése Fejlődés: Gyorsabb szilárdulás, nagy kezdeti (csúszózsaluhoz) szilárdság folyósítók, képlékenyítők, öntömörödő beton vagy vibrálás? építkezés fagyban is! vakolatmentességhez jó üregkitöltés, parapet alatti betonozás de: korlátozandó a zsugorodás A betontechnológia: régen emelőkonténer à fáradságos, takarékosság! ma: szivattyú, akár 6-7 szintig, pazarlóbb Betonozó konténer Beton vibrálása Dr Dobszay Gergely

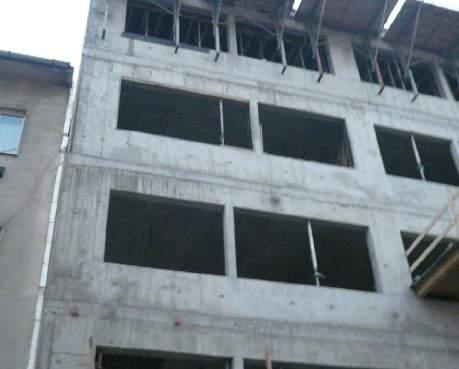

28 IV 28 Technológiai tervezés Munkahézagok!, Zsaluk mozgatása, daru, kizsaluzás, zsaluforgás beöntő nyílás pillér később levésendő Dr Dobszay Gergely

29 IV 29 Öntöttfalas építésmód jellemzői - Hol alkalmazzuk: - Falas építésmód! Építészeti kötöttségek! - Belső térosztás ~ szerkezetileg optimális fesztávok ~ jelentős tömeg (akusztika!) - Cellás épületek (lakás, szálloda, kollégium, irodák) - Rendszerazonos alrendszerek, vakolatmentes fal és födém - Szerkezeti pontatlanságok korrekciója (szárazvakolat, álmennyezet) - Bebetonozhatóság-kizsaluzhatóság - Korábban: gyorsítás: pl előre bebetonozott ajtótok - Ma előregyártással kombinálva: pl a külső szendvicspanel, kéregpanel, függönyfal - Kezdetben: azonos külső és belső falak (kohósalak, no-fines betonok) - Később: hőszigetelési igény növekedése, eltérő külső fal, hőszigetelés, szendvicspan - Ma: kívül réteges fal, THR, belül szakaszos fal, szerelt, flexibilis belső térosztás Dr Dobszay Gergely

kirekesztőelemek késztermék előregyártott elemek: gond a csatlakozás,

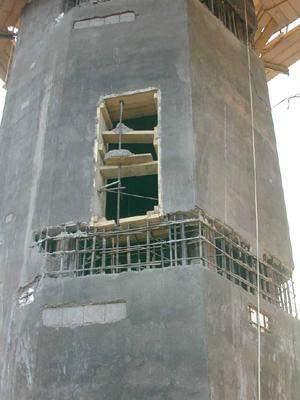

30 IV 30 Alrendszerek - Födém Rendszertől függ, monolit vasbeton: alagútzsalu, nagytábla: egyszerre csúszózsalu: utólag à fészkek manapság: kirekesztőelemek késztermék előregyártott elemek: gond a csatlakozás, csatlakozás előre bebetonozott fogadóelemekhez A hazai gyakorlat probléma? Dr Dobszay Gergely

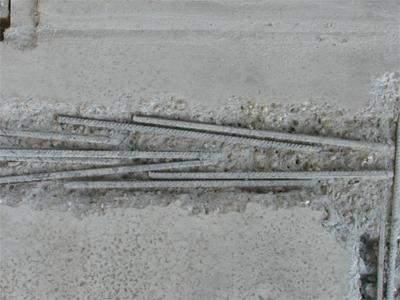

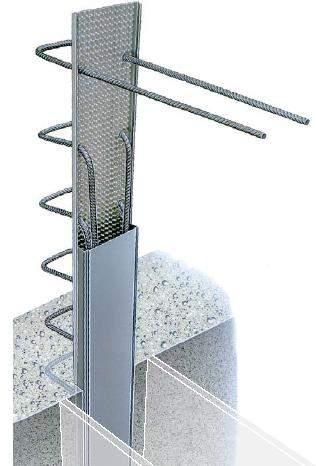

31 IV 31 Kirekesztések, zipzár-vasalás: munkahézagok összekötése, későbbi fáziso Dr Dobszay Gergely

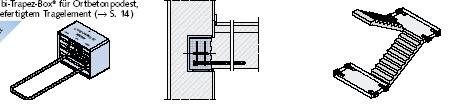

32 IV 32 Lépcső későbbi ütemben, monolit pihenő!! Dr Dobszay Gergely

33 IV 33 Lépészaj -csökkentés Dr Dobszay Gergely

34 IV 34 A kar lehet előregyártott (akár burkolattal) Egykarú: monolit, gyámolító gerendákkal, utólag! Dr Dobszay Gergely

35 IV Gyenge talaj, Talajvíz, Merevség kérdése 35 à a felmenő szerkezet repedésmentessége Dr Dobszay Gergely

36 IV 36 Alapozás à sávalap + ALAPKOSZORÚ feladatai: teherelosztás kitüskézés vékonyfal merevítése alapgerendák bekötése Dr Dobszay Gergely

37 IV 37 Mindent kiváltani + külpontosság felvétele Szigetelés? Dr Dobszay Gergely

38 IV 38 Külső falak Dr Dobszay Gergely

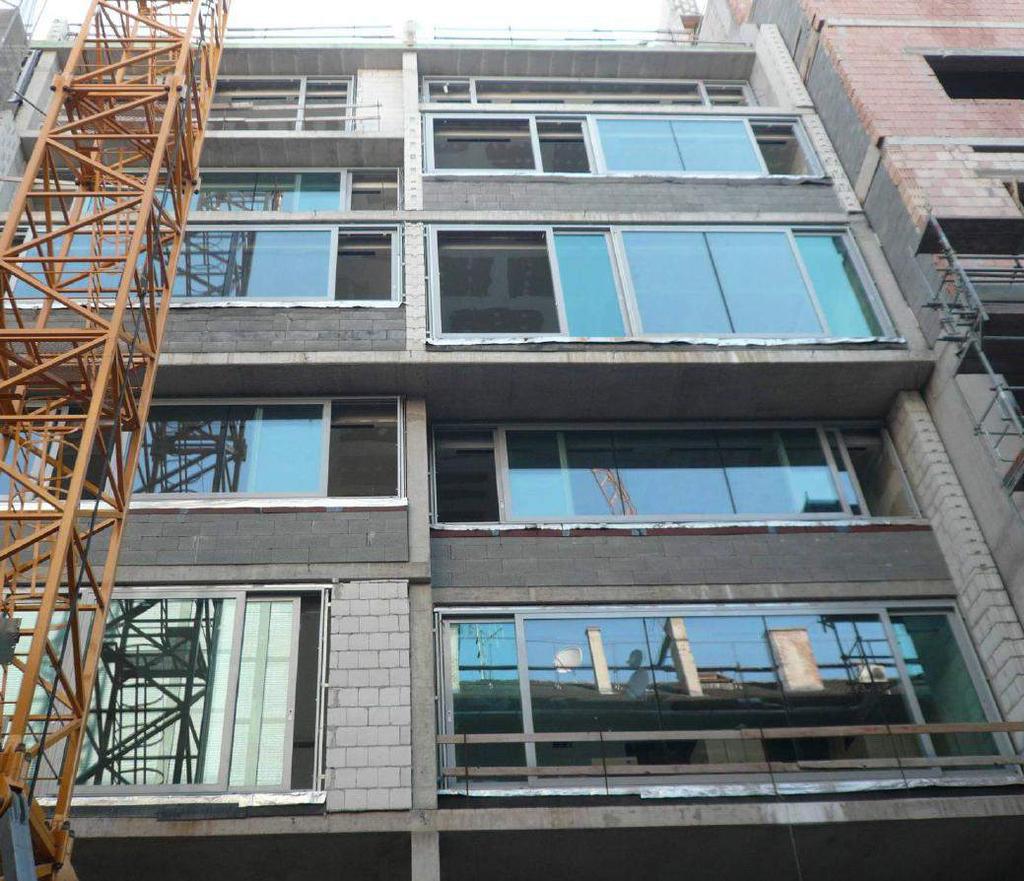

IV 39 Külső térelhatárolások Kezdetben maga az öntöttfal (könnyűbeton) adja, később attól elkülönül: - Hőszigetelt, vakolt (THR) - Átszellőztetett,

39 IV 39 Külső térelhatárolások Kezdetben maga az öntöttfal (könnyűbeton) adja, később attól elkülönül: - Hőszigetelt, vakolt (THR) - Átszellőztetett, szerelt burkolat (kő, kéregpanel, nagytáblás burk) - Raszterméretű szendvicspanel, kitöltő falak - Szakipari fal, elemes falak, függönyfal Dr Dobszay Gergely

40 IV 40 Kéregpanel Dr Dobszay Gergely

41 IV 41 Raszterméretű szendvicspanel lezárás a nyitott homlokzaton Dr Dobszay Gergely

42 IV Feltámaszkodás merev acél konzolgerendára 42 hibás megoldás Dr Dobszay Gergely

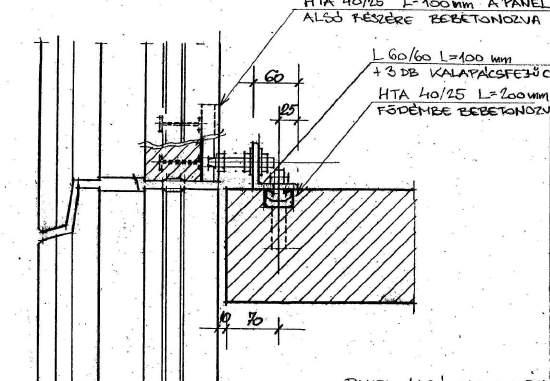

43 IV Alsó visszakötés 43 Dr Dobszay Gergely

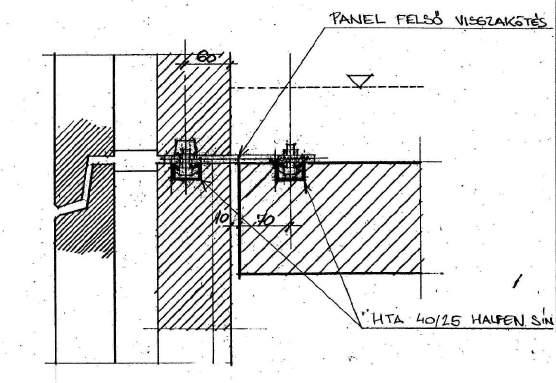

44 IV Felső visszakötés 44 Dr Dobszay Gergely

padló: előbb kontakt lágypadló, majd úsztatott, majd álpadló - gépészet: bele a betonba?

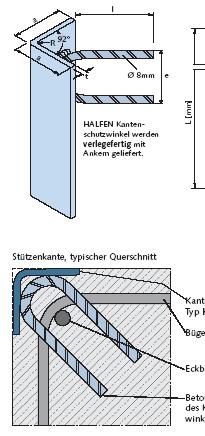

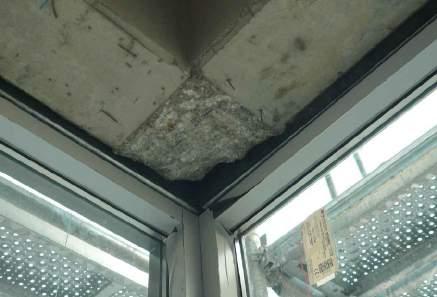

45 IV Szakipar és részletképzés: 45 - ablak, ajtó beépítése: kirekesztett nyílásba vagy bebetonozott vaktokba - belső kiépítés: igény a gyorsaság, vakolatmentesség à emeletmagas ÜGP stb válszfalelemek, később gipszkarton - padló: előbb kontakt lágypadló, majd úsztatott, majd álpadló - gépészet: bele a betonba? à elektromos csövezés a zsaluba víz, szennyvíz: függ aknákba, esetleg álmennyezet élvédelem beton-kozmetika, belső felületképzés Dr Dobszay Gergely

46 IV 46 ZSALUELEMES ÉPÍTÉSMÓDOK Polisztirol, durisol, zsalukő à öntöttfalas, monolit vb Kéregbeton, köpenybeton (nagyelemes) à Szövetszerkezetű à speciális dermesztett beton, nemtektonikus Dr Dobszay Gergely

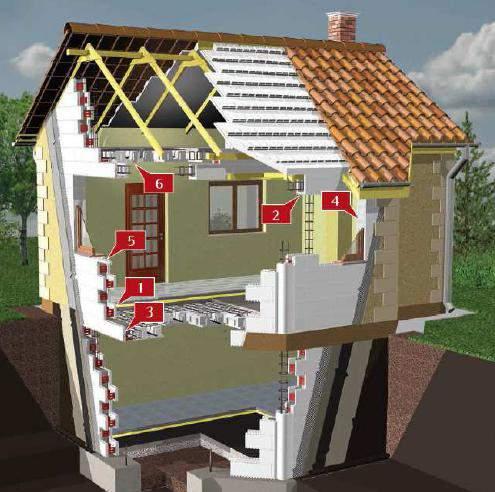

47 IV 47 ISOTEQ Dr Dobszay Gergely

48 IV 48 SOFORM Dr Dobszay Gergely

49 IV 49 RASTRA keskeny emeletmagas palló + kiöntés Dr Dobszay Gergely

hőhíd-hatása Végleges külső felület Thermomass üvegszál-erősítésű műa elemek, 1980 USA 9 emeletes fajtái: üzemi előregyártás

50 IV 50 MAGHŐSZIGETELÉSES ÖNTÖTTFALAS ÉPÍTÉSMÓD Belső teherhordó vasbeton XPS hőszig külső együttdolgozó vasbeton kéreg Kapcsolat: rozsdamentes acél vasalás, kompozit műa elemek (CTC szabadalom) Pára és hőtechnikailag alteráló körülmények, hűtőház, stb Összekötő elemek hőhíd-hatása Végleges külső felület Thermomass üvegszál-erősítésű műa elemek, 1980 USA 9 emeletes fajtái: üzemi előregyártás rendszerek(panel), TÉRELEM (feszítés) helyszíni öntöttfalas, (együtt önteni!!) Tilt-up: helíszíni előregyártás (fekve), beemelés (felállítás) Dr Dobszay Gergely

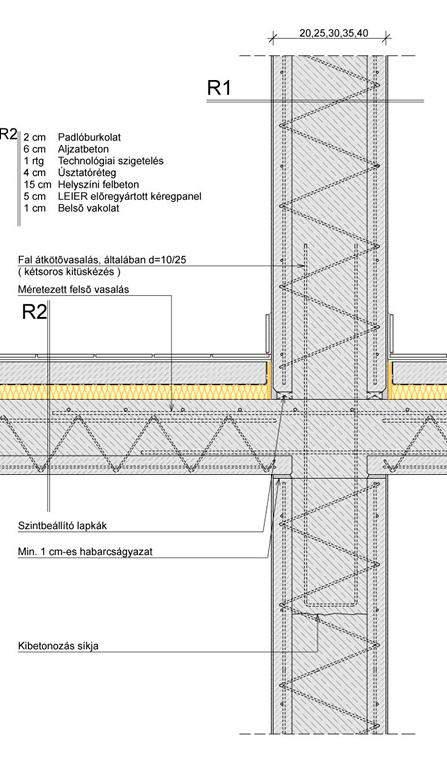

51 IV 51 Kompakt fal, Pakettfalak, Kéregbeton falak Kétoldali zsaluzat Magas minőség Csatlakozási probléma Dr Dobszay Gergely

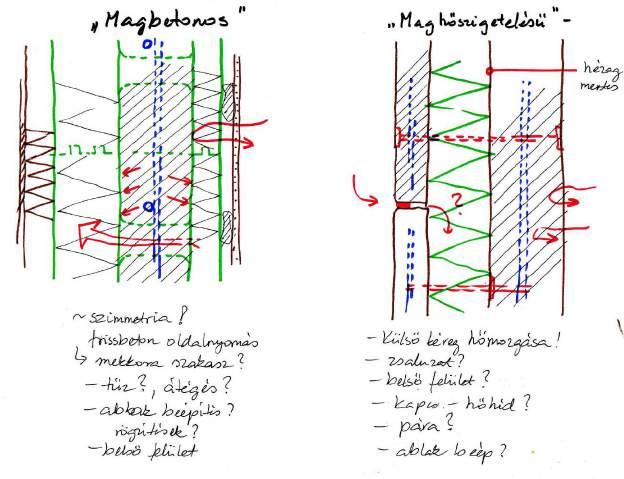

52 IV Magbetonos és maghőszigeteléses rétegrend összehasonlítása 52 Dr Dobszay Gergely
