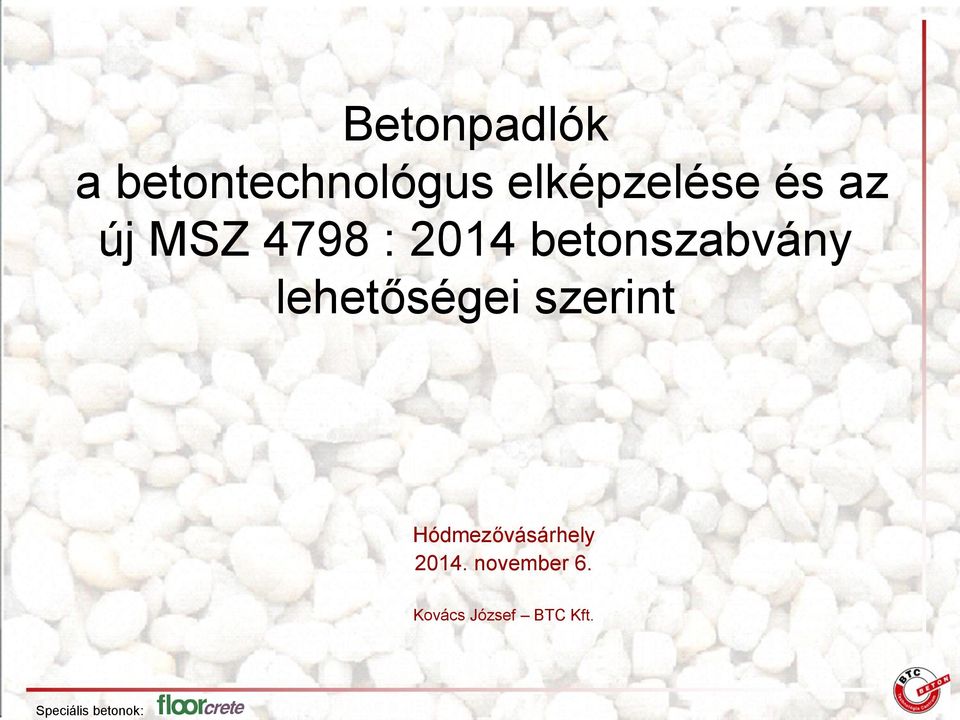

1 Betonpadlók a betontechnológus elképzelése és az új MSZ 4798 : 2014 betonszabvány lehetőségei szerint Hódmezővásárhely november 6. Kovács József BTC Kft. Speciális betonok:

lehetőségei szerint Hódmezővásárhely 2014.

2 Piaci igények alacsonyabb építési költségek alacsony anyagköltségek gyors építkezés alacsony élőmunka igény garanciális javítások elkerülése a tervező által előírt tervezési értékeknek történő megfelelés Nyomó- hajlítószilárdság, környezeti hatás, konzisztencia síkpontosság C35/45-XA3-XV2(H)-XK1(H)-XF3-16-F3 S-54 szulfátálló cement

tervezési értékeknek történő megfelelés Nyomó- hajlítószilárdság, környezeti hatás,

3 Hozzáadott érték gyorsabb építkezés, kisebb létszámmal, kevesebb költséggel, javítással és egyszerűbb üzemben tartással alacsonyabb építési és üzemeltetési költségek magasabb minőség rövid idő alatt nagy érték

egyszerűbb üzemben tartással alacsonyabb építési és

4 Jellegzetes padlóhibák kiváltó okok az ipari padlók meghibásodási, tönkremeneteli jelenségei 1. Nem megfelelő ágyazat altalaj térfogatváltozás, ágyazat utótömörödése egyenletes teherátvétel (a rugalmassági modulus E2 80 MPa) 2. Nem megfelelő igénybevételre való méretezés használati teher + gátolt zsugorodásból adódó feszültségek környezeti hatások figyelmen kívül hagyása, felületi igénybevétel (kopás, vegyi hatás) 3. Nem megfelelő beton minőség, az építéstechnikai kérdéseken túl a betonok összetétele is jelentős szerepet játszik az ipari padlók meghibásodásában a beton térfogatváltozása (zsugorodás), szétosztályozódása 4. Nem megfelelő kivitelezés bedolgozás, utókezelés, táblaméret kiosztás, késői dilatációs hézagvágás

Nem megfelelő igénybevételre való méretezés használati teher + gátolt zsugorodásból adódó feszültségek környezeti hatások figyelmen kívül hagyása, felületi igénybevétel (kopás,

5 Jellegzetes padlóhibák A repedés megjelenése után a padló használhatósága, élettartama korlátozott

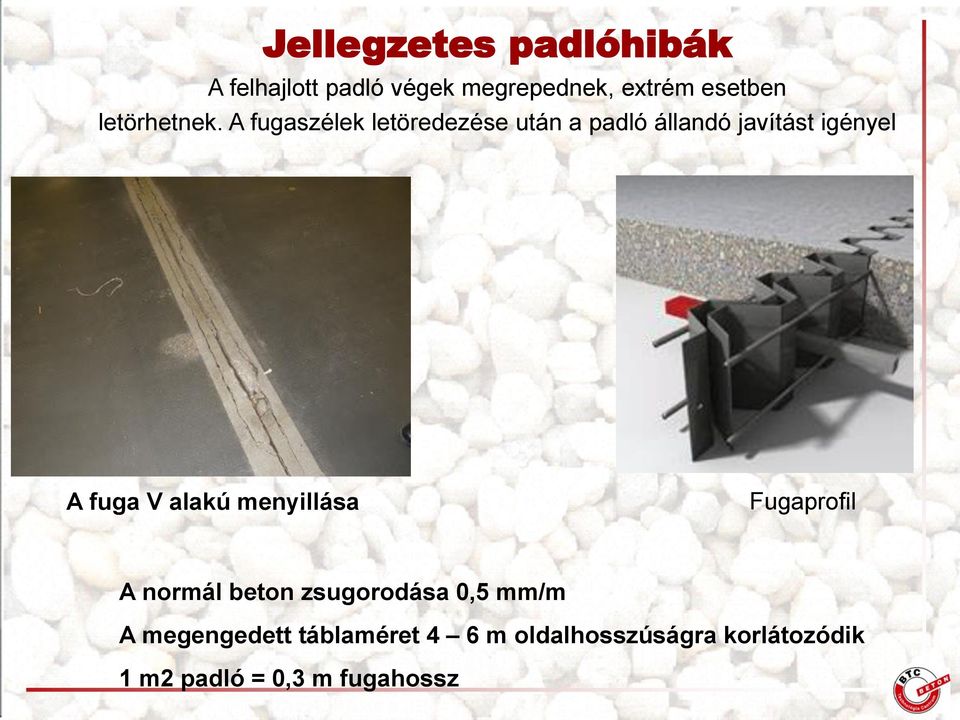

6 Jellegzetes padlóhibák A felhajlott padló végek megrepednek, extrém esetben letörhetnek. A fugaszélek letöredezése után a padló állandó javítást igényel A fuga V alakú menyillása Fugaprofil A normál beton zsugorodása 0,5 mm/m A megengedett táblaméret 4 6 m oldalhosszúságra korlátozódik 1 m2 padló = 0,3 m fugahossz

A fugaszélek letöredezése után a padló állandó javítást igényel A fuga V alakú

7 A csökkentett zsugorodású beton felhasználásával, a száradási zsugorodás olyan mértékben csökken, ami megengedi a táblaközi utólagosan vágott hézagok elhagyását méter oldalhosszúságig. A beton zsugorodása 0,25 mm/m

megengedi a táblaközi utólagosan vágott hézagok

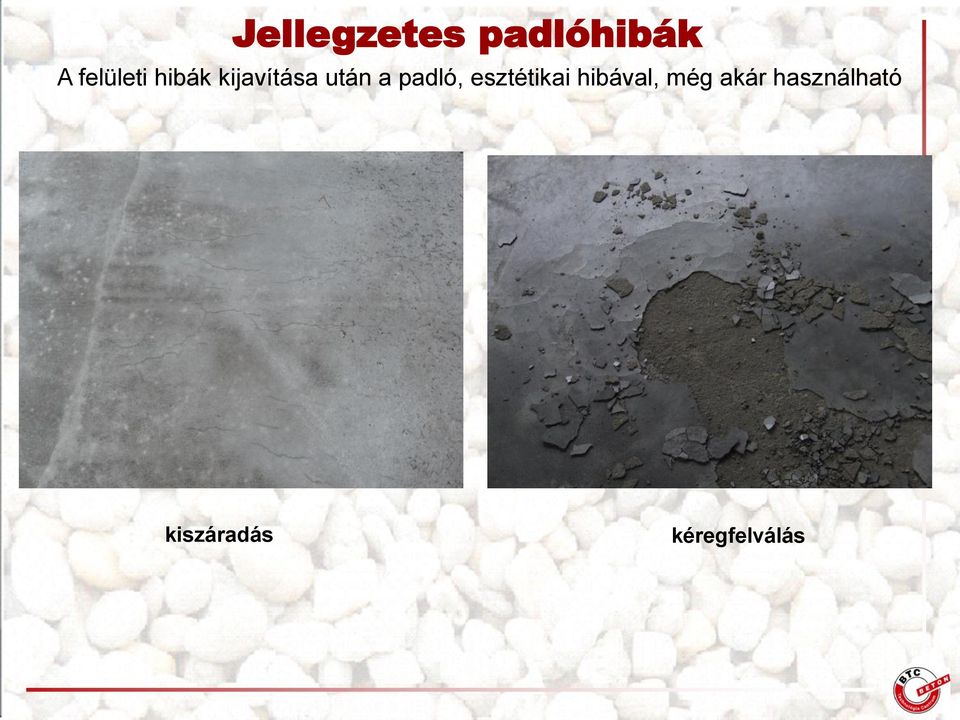

8 Jellegzetes padlóhibák A felületi hibák kijavítása után a padló, esztétikai hibával, még akár használható kiszáradás kéregfelválás

9 Jellegzetes padlóhibák Az oldódásos kémiai korrózió megjelenése után a burkolat használhatósága, élettartama korlátozott, veszélyes munkaterület A magminták fúrása során megállapítható volt, hogy a korábbi felújítási munkálatok alkalmával különböző vastagságú beton réteget építettek.

munkaterület A magminták fúrása során megállapítható volt, hogy a

10 A kémiai ellenálló képességet nem közvetlenül a beton szilárdsága biztosítja! CEM III/B 32,5 N-SR CEM I 32,5 R-SR 0 C 16/20 C25/30

11 Esetleges padló meghibásodásból adódó kár meghaladhatja az építési költséget A megfelelő beton minőségéért a betontechnológus felel csökkentett zsugorodás, szétosztályozódás megelőzése, megfelelő konzisztencia, környezeti hatások figyelembevétele

betontechnológus felel csökkentett zsugorodás,

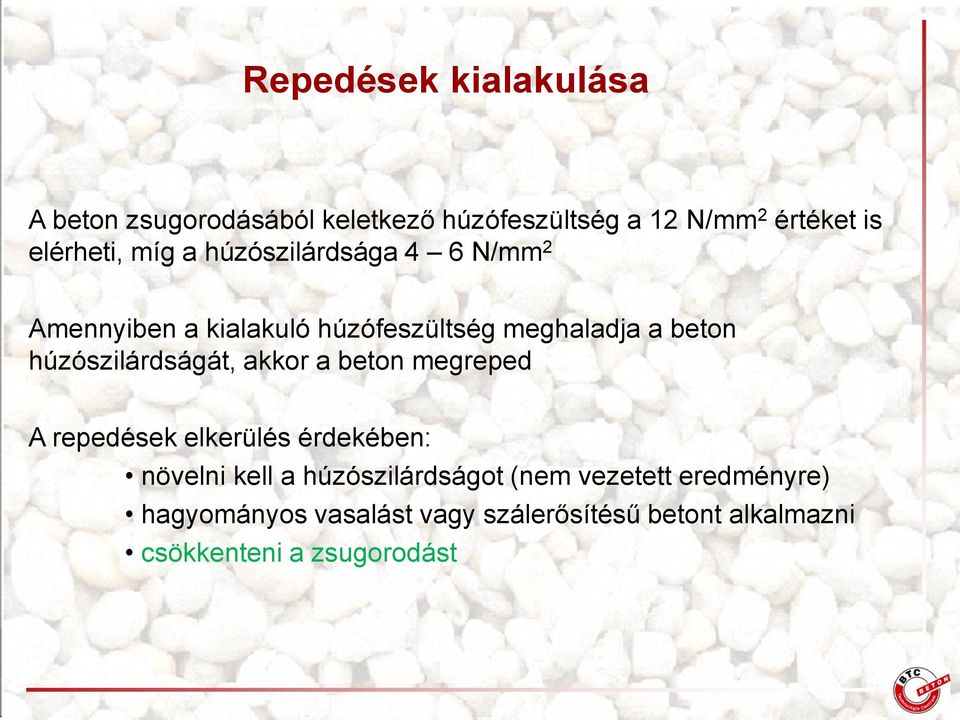

12 Repedések kialakulása A beton zsugorodásából keletkező húzófeszültség a 12 N/mm 2 értéket is elérheti, míg a húzószilárdsága 4 6 N/mm 2 Amennyiben a kialakuló húzófeszültség meghaladja a beton húzószilárdságát, akkor a beton megreped A repedések elkerülés érdekében: növelni kell a húzószilárdságot (nem vezetett eredményre) hagyományos vasalást vagy szálerősítésű betont alkalmazni csökkenteni a zsugorodást

húzószilárdságát, akkor a beton megreped A repedések elkerülés érdekében: növelni kell a

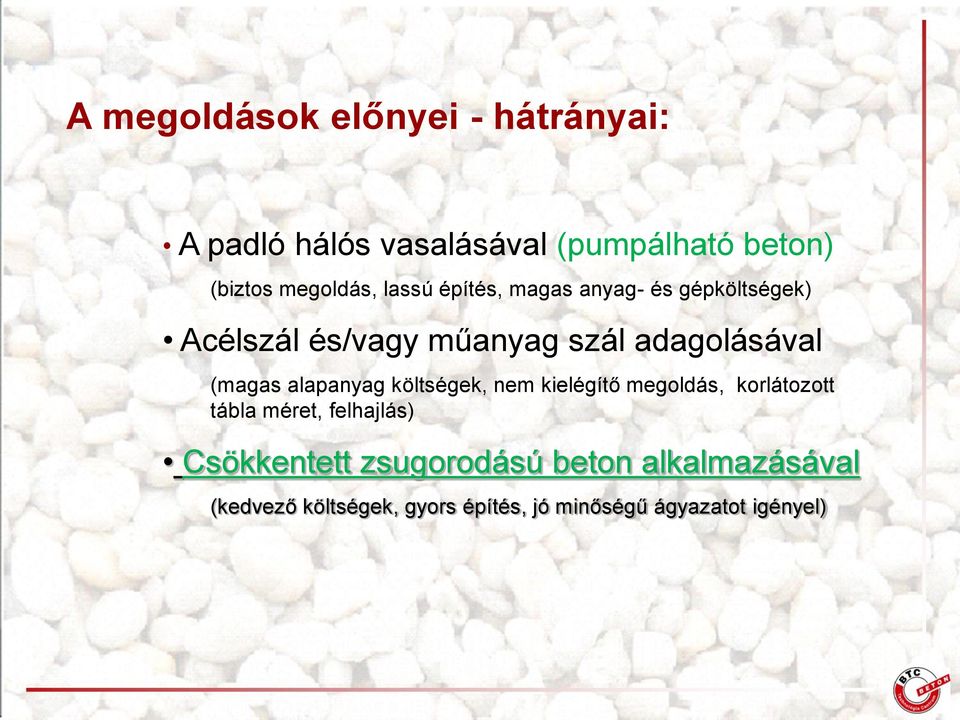

13 A megoldások előnyei - hátrányai: A padló hálós vasalásával (pumpálható beton) (biztos megoldás, lassú építés, magas anyag- és gépköltségek) Acélszál és/vagy műanyag szál adagolásával (magas alapanyag költségek, nem kielégítő megoldás, korlátozott tábla méret, felhajlás) Csökkentett zsugorodású beton alkalmazásával (kedvező költségek, gyors építés, jó minőségű ágyazatot igényel)

adagolásával (magas alapanyag költségek, nem kielégítő megoldás, korlátozott tábla méret,

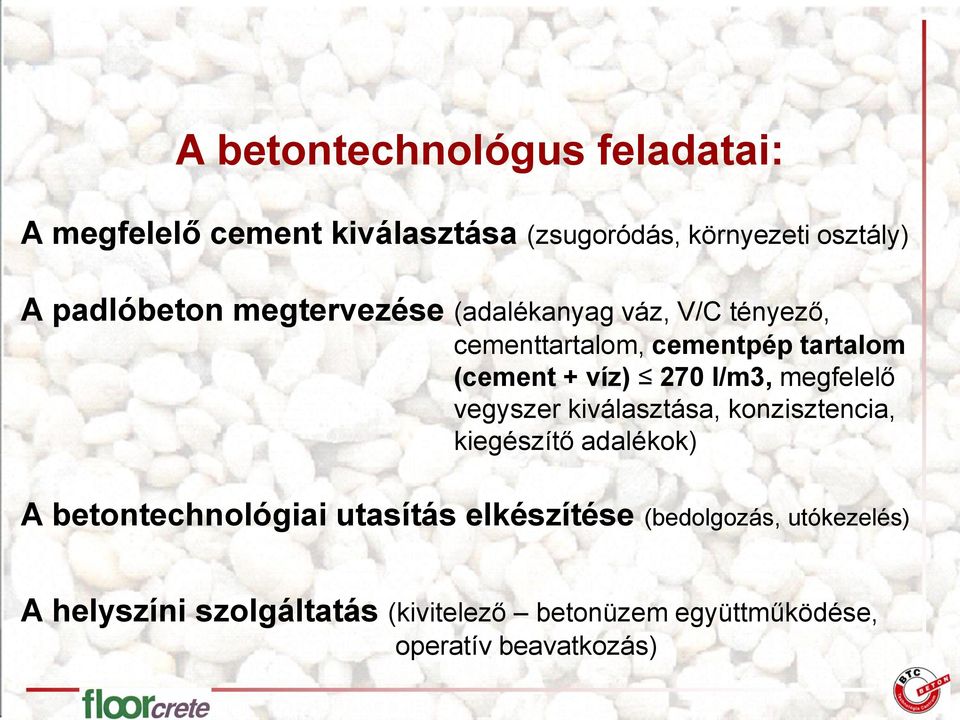

14 A betontechnológus feladatai: A megfelelő cement kiválasztása (zsugoródás, környezeti osztály) A padlóbeton megtervezése (adalékanyag váz, V/C tényező, cementtartalom, cementpép tartalom (cement + víz) 270 l/m3, megfelelő vegyszer kiválasztása, konzisztencia, kiegészítő adalékok) A betontechnológiai utasítás elkészítése (bedolgozás, utókezelés) A helyszíni szolgáltatás (kivitelező betonüzem együttműködése, operatív beavatkozás)

megfelelő vegyszer kiválasztása, konzisztencia, kiegészítő adalékok) A betontechnológiai utasítás

15 A megfelelő cement kiválasztása (Zsugoródás) péptartalom:270 liter/m3 péptartalom:305 liter/m3 A beton zsugorodása megfelelő technológiával akár 0,25 mm/m alá csökkenthető

16 zsugorodáskompenzáló adalékszer használata 0,45 Zsugorodás, 0,30 0,15 0,00-0,15 etalon beton zsugorodáskompenzáló adalékszerrel készített beton ,32 0,08 Beton kora, nap péptartalom:270 liter/m 3 16 Szegőné Kertész Éva BTC Kft.

adalékszerrel készített beton 7 28 56 90 0,32 0,08 Beton

A megfelelő cement kiválasztása (Környezeti osztály) C35/45-XA3-XV2(H)-XK1(H)-XF3-16-F3 S-54 szulfátálló cement Nem rögzíti, hogy a csurgaléklé ph= 4,20-5,06!!!! MSZ 4798-1:2004 szerint Legkisebb szil.

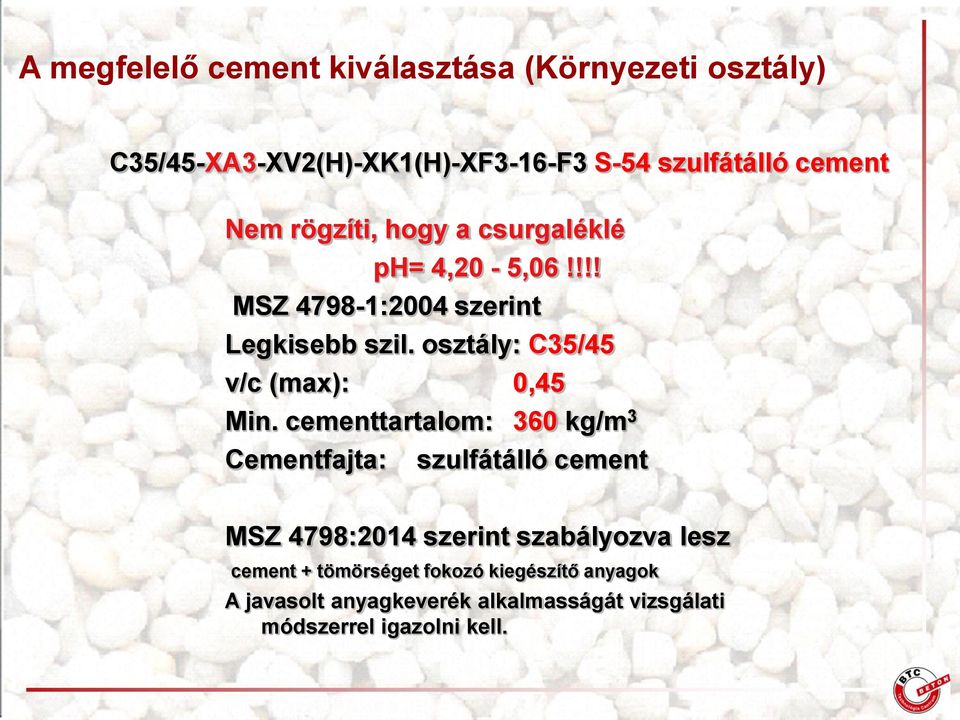

17 A megfelelő cement kiválasztása (Környezeti osztály) C35/45-XA3-XV2(H)-XK1(H)-XF3-16-F3 S-54 szulfátálló cement Nem rögzíti, hogy a csurgaléklé ph= 4,20-5,06!!!! MSZ :2004 szerint Legkisebb szil. osztály: C35/45 v/c (max): 0,45 Min. cementtartalom: 360 kg/m 3 Cementfajta: szulfátálló cement MSZ 4798:2014 szerint szabályozva lesz cement + tömörséget fokozó kiegészítő anyagok A javasolt anyagkeverék alkalmasságát vizsgálati módszerrel igazolni kell.

18 Konzisztencia (F2,F3), kivitelezőre szabva A betonpumpa beiktatása megnöveli a bedolgozási idöt

19 Szétosztályozódás elkerülése

20 Megvalósult referenciák Jászberény 24 m x 36 m

21 Budaörs

22 Speciális betonok: Kovács József Beton technológia Centrum Kft. Mezőkövesd

23 Tápiószecső

24 Speciális betonok: Kovács József Beton technológia Centrum Kft. Gyöngyös

25 Vác 25 x 25 m tábla

26 Airport City Budapest Speciális betonok: Kovács József Beton technológia Centrum Kft.

27 Speciális betonok: Kovács József Beton technológia Centrum Kft. Fiorentini Hungary Kft, Budapest Gergely u. 83.

28 Speciális betonok: Kovács József Beton technológia Centrum Kft. Pécs

29 Köszönöm a megtisztelő figyelmet.
