1 1 Sika ViscoCrete technológia napjaink hídépítési munkáiban 49. Hídmérnöki Konferencia, október Balatonfüred Német Ferdinánd - Asztalos István

cégévé vált Súlyt helyezünk az újszerű, egységesem megoldott rendszerekre

2 Sika Csoport - Történet 2 A céget Kaspar Winkler alapította 1910-ben Állandó növekedés által napjainkra a világ egyik vezető építéskémiai cégévé vált Súlyt helyezünk az újszerű, egységesem megoldott rendszerekre Elkötelezettek vagyunk a környezet és a lakosság mellett Értéket adunk partnereinknek

3 Sika Csoport A Sikának 70 országban 6 régióban vannak leányvállalatai

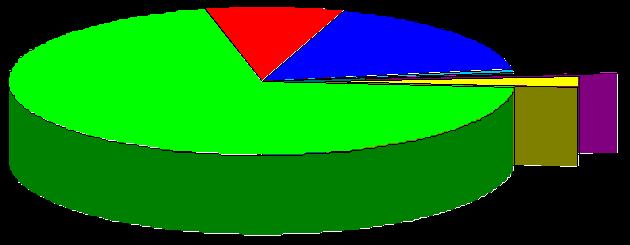

4 4 4 Alapanyagok Cementek 10 % Víz 16 % Levegő 1 % Adalékszerek 0,5 % Adalékanyagok 70 % Kiegészítő anyagok 2,5 %

5 Adalékszerek (0,5 %) Képlékenyítők, folyósítók 5 5 Kérdés: A képlékenyítő- és folyósító adalékszerek napjainkban forradalmasítják a betontechnológiát az egész világon! Miért?

6 Képlékenyítők, folyósítók Jelentősen csökkentik a víztartalmat a konzisztencia változtatása nélkül (1.), vagy jelentősen javítják a bedolgozhatóságot a víztartalom változtatása nélkül (2.), vagy a két hatást egyidejűleg biztosítják (3.). 6 6 Csökken a beton zsugorodása és kúszása Nő a beton tömörsége, szilárdsága, csökken áteresztőképessége, megnő tartóssága

7 COO COO COO COO Képlékenyítők, folyósítók 7 7 Az aktív hatóanyagok fejlődése (Sika) 1930 Ligninek (10 %) 1940 Glukonátok (10 %) 1970 Naftalinok (20 %) 1980 Melaminok (20 %) 1990 Vinilkopolimerek (25 %) 2000 Polikarboxilátok (40 %) HO H 2 C H NaO 3 S H N N N HN H 2 C N n H N CH 2 SO 3 Na CH 2 O n H COO COO COO COO

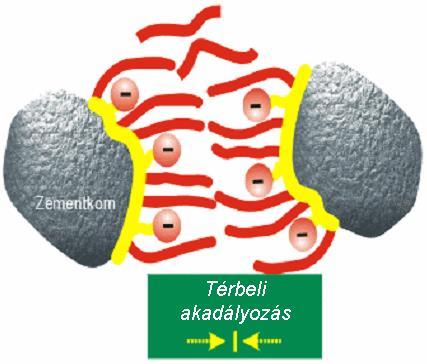

8 Képlékenyítők, folyósítók Újgenerációs (PCE-bázisú) folyósítók 8 8 Kb. egy óra múlva Tulajdonságok szabályozható beállítása!

9 A PCE-bázisú folyósítók tervezése 9 9 Lehetővé vált a kívánt tulajdonságú folyósítók előállítása!

10 A PCE-bázisú folyósítók hatásai A folyékonyság és az idő összefüggése

11 csekély vízcsökkentés mértéke jelentős Képlékenyítők, folyósítók Alkalmazási területek bedolgozhatóság korai szilárdság fejlődése Polikarboxilátok Melaminszulfonátok Naftalinszulfonátok Ligninszulfonátok

12 csekély vízcsökkentés mértéke jelentős bedolgozhatóság Képlékenyítők, folyósítók Alkalmazási területek SCC/SVB/ÖTB korai szilárdság fejlődése Előregyártás Transzportbeton nyáron Transzportbeton télen

13 A PCE-bázisú folyósítók hatásai A víz/cement tényező jelentős csökkentése! A vízcsökkentés mértéke akár 40 % is lehet! Water reduction in % Influence of Sika ViscoCrete dosage 0,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 Dosage in % of cement

14 A PCE-bázisú folyósítók hatásai Csökkenthető a beton zsugorodása és ebből eredően a belső feszültségek is csökkennek. 14 Shrinkage in 0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,7 0,6 0,5 0,4 0,3 w/c ratio

15 A PCE-bázisú folyósítók hatásai Csökken az EN szerinti áteresztő-képesség (pl. 50 mm-es behatolás esetén legfeljebb 0,45 víz/cement tényező) Depth of penetration of water [mm] ,3 0,35 0,4 0,45 0,5 0,55 w/c ratio

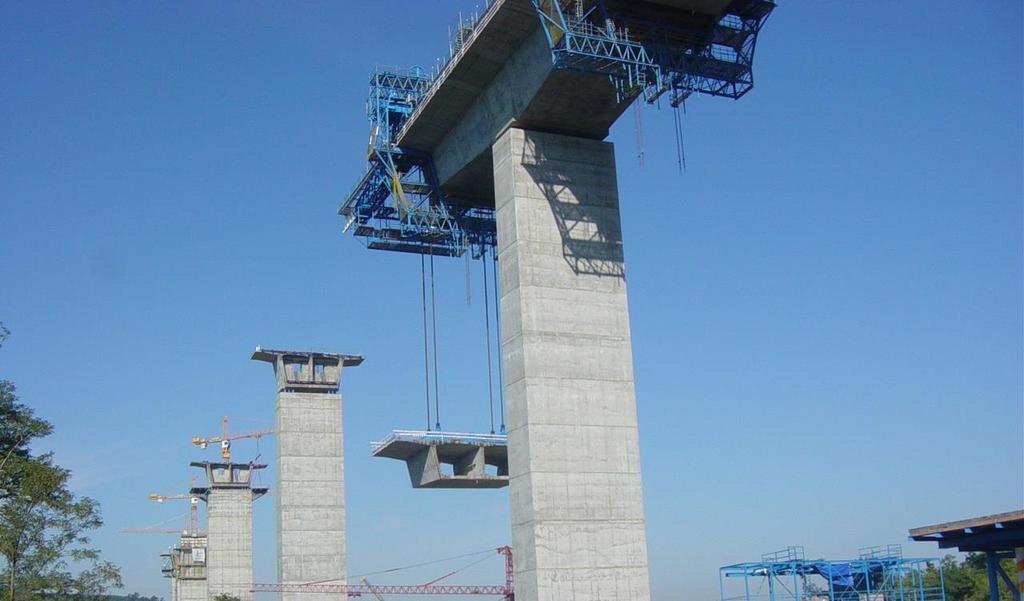

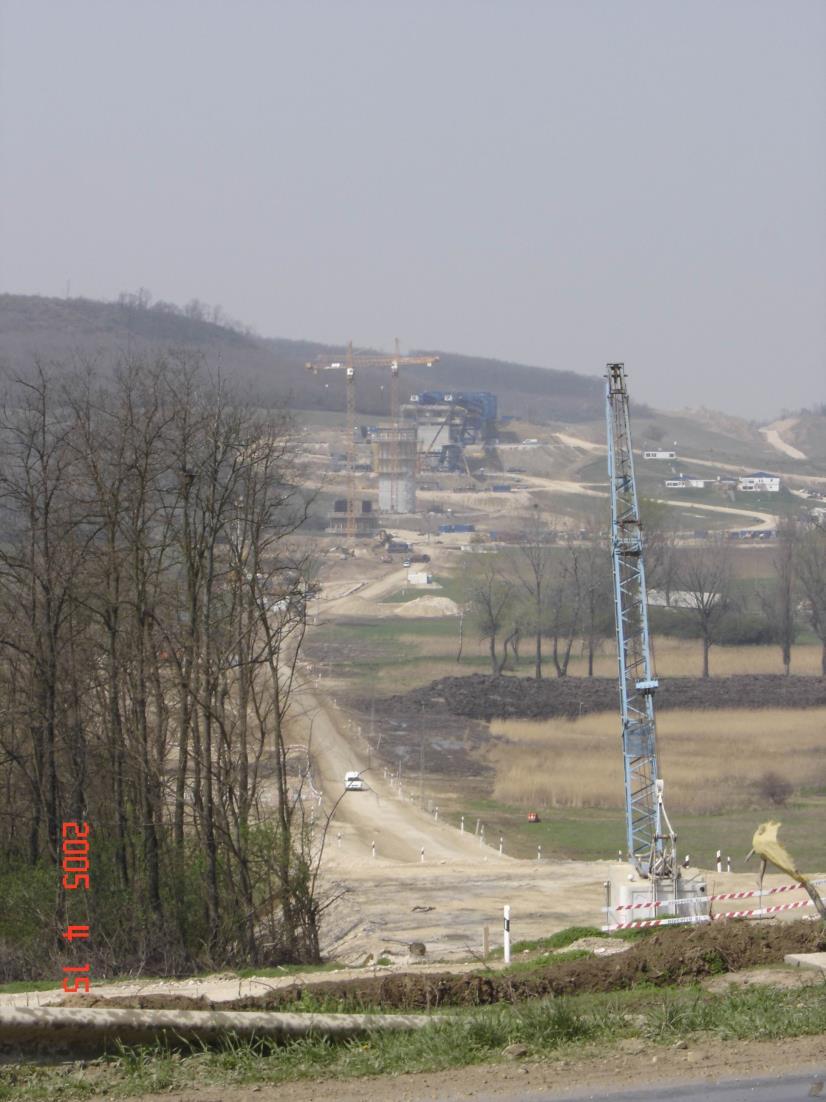

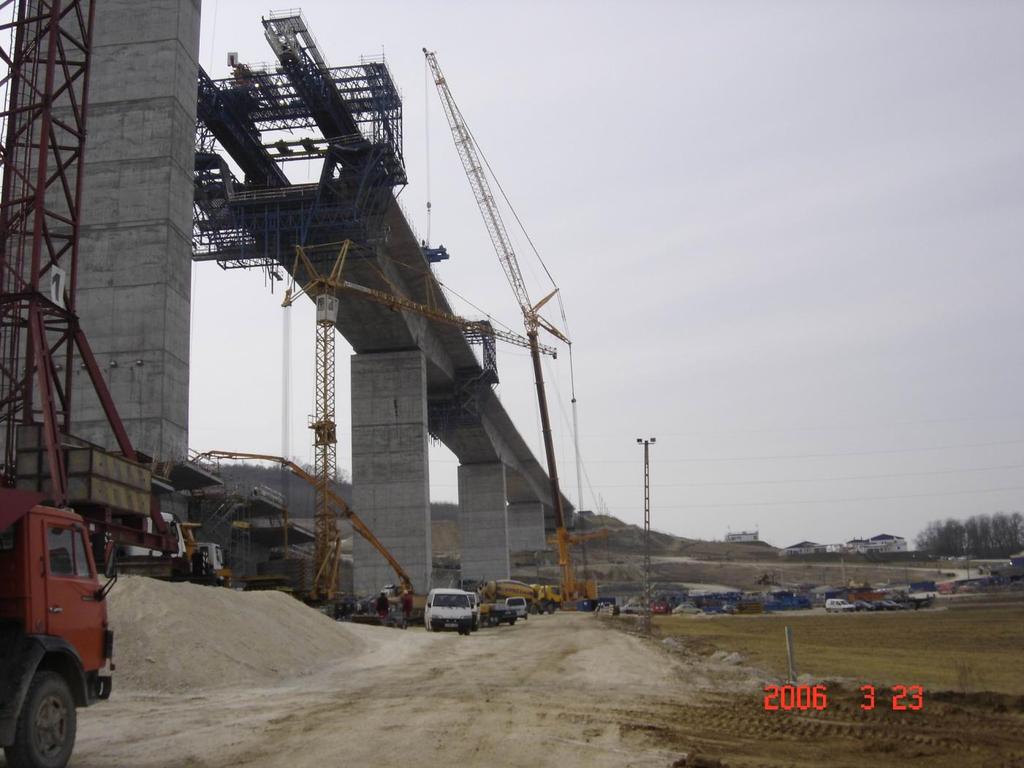

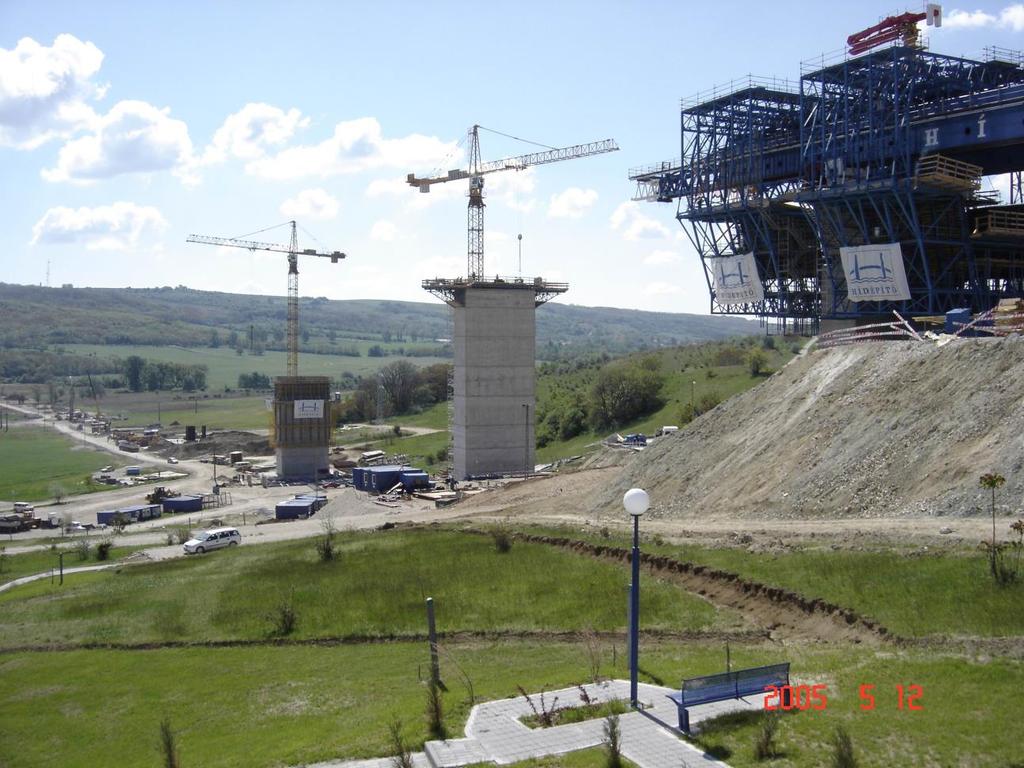

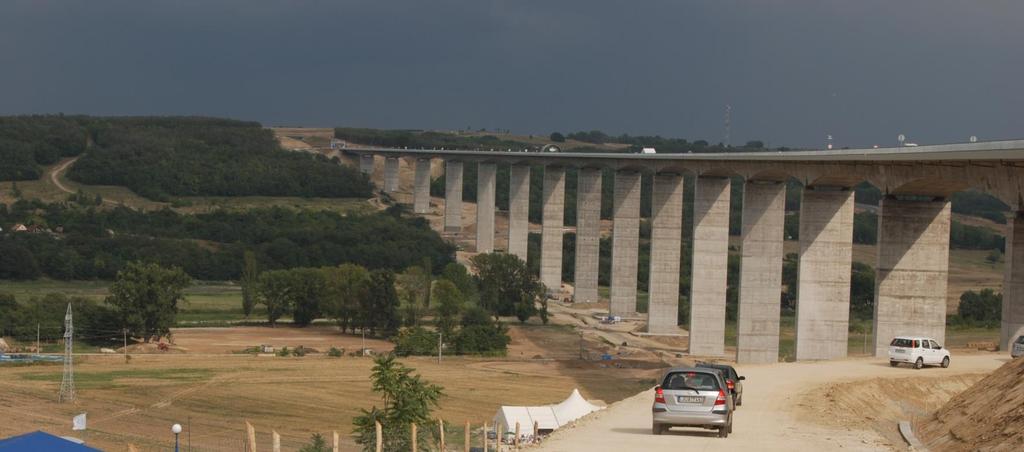

16 Sika ViscoCrete 1035 folyósító alkalmazása 16 M7 autópálya, völgyhíd felszerkezet, Kőröshegy

17 Sika ViscoCrete 1035 folyósító alkalmazása (M7) A beton jele: C45/55-16/K f50, vz5 Összetétel: CEM I 42,5 N Víz Adalékanyag 0/16 ViscoCrete 1035 folyósító 0,7 % 420 kg/m³ 157 kg/m³ 1860 kg/m³ Víz-cement tényező: 0,37 Beépítés helye: M7 autópálya, Kőröshegyi völgyhíd felszerkezet Forrás: Hídépítő

18 Át lagos nyomószilárdság (N/ mm 2 ) Sika ViscoCrete 1035 folyósító alkalmazása (M7) ,25 58,7 37, CEM I 42,5 N A bet on kora (nap)

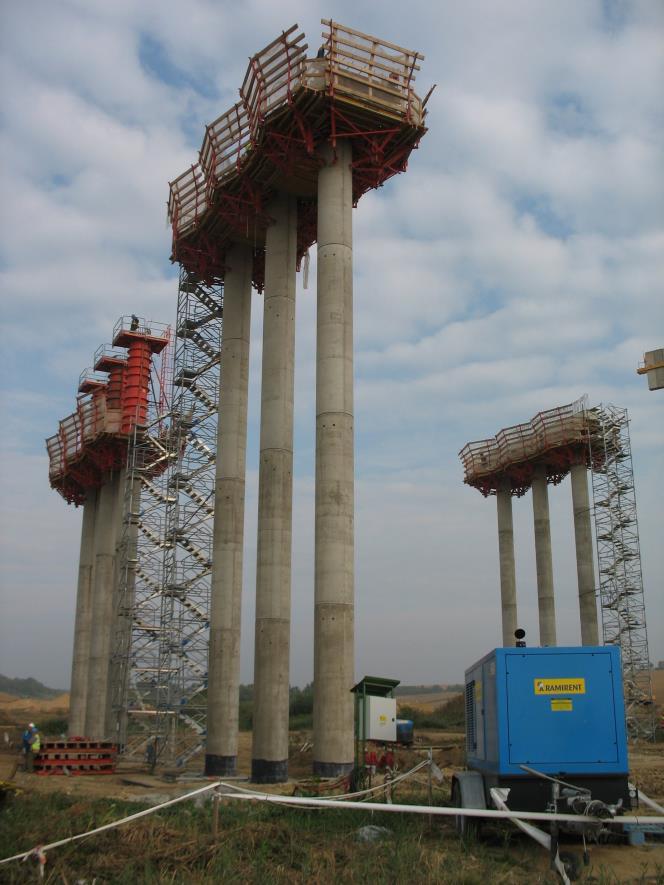

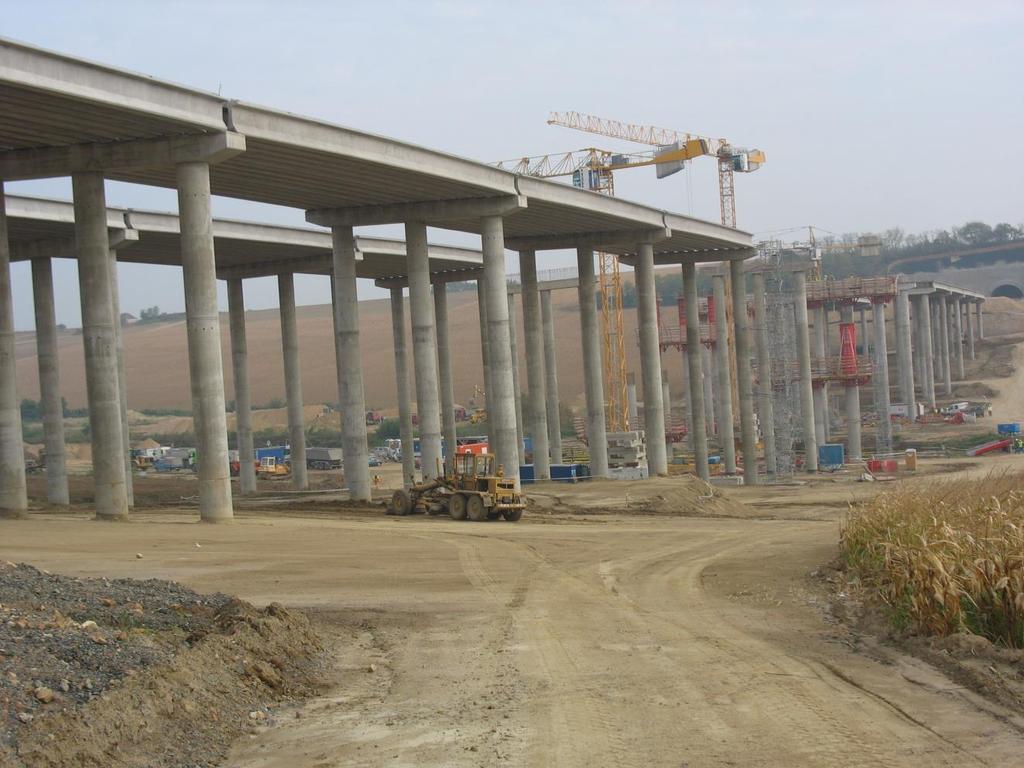

19 19 Sika ViscoCrete 1050 folyósító alkalmazása M6 autópálya, völgyhíd Palotabozsok

20 Sika ViscoCrete 1050 folyósító alkalmazása (M6) A beton jele: C30/37-24 K Összetétel: CEM III/A 32,5 N MS 360 kg/m³ Víz 140 kg/m³ Adalékanyag 0/ kg/m³ ViscoCrete 1050 folyósító 0,6 % VZ 2 késleltető 0,3 % Víz-cement tényező: 0,4 Forrás: Colas

21 Sika ViscoCrete 1050 folyósító alkalmazása Konzisztencia Idő (perc) Terülés (cm) CEM III/A 32,5 N MS 360 kg/m³ ViscoCrete 1050 folyósító 0,6 % VZ 2 késleltető 0,3 % Víz-cement tényező: 0,4 Forrás: Colas

22 Terülés (cm) Sika ViscoCrete 1050 folyósító alkalmazása (M6) CEM III/ A 32,5N MS Idő (perc)

23 23 Nyomószilárdságok alakulása A beton jele: C30/37-24 K A szilárdsági jelhez tartozó minősítő érték ÚT 2-3.

23 23 23 Nyomószilárdságok alakulása A beton jele: C30/37-24 K A szilárdsági jelhez tartozó minősítő érték ÚT :2002 szerint (R bk ): 40 N/mm 2 Igény: A beton nyomószilárdságának átlaga > R bk + 8 N/mm 2 azaz: R bm > 48 N/mm 2

24 Át lagos nyomószilárdság (N/ mm 2 ) Sika ViscoCrete 1050 folyósító alkalmazása ,84 59,5 68, CEM III/ A 32,5N MS A bet on kora (nap)

25 Összefoglalás Köszönöm megtisztelő figyelmüket! 25 25
