IPARI SZIMBIÓZIS WORKSHOP

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "IPARI SZIMBIÓZIS WORKSHOP"

Domokos Fülöp
8 évvel ezelőtt
Látták:

1 IPARI SZIMBIÓZIS WORKSHOP Ipari és építési hulladékok felhasználása a betontechnológiában Dr. Fenyvesi Olivér, adjunktus Jankus Bence, demonstrátor Karina Kash MSc hallgató (Riga TU) Kenéz Ágnes BSc hallgató Kovács Éva BSc hallgató Rácz Annamária BSc hallgató Budapesti Műszaki és Gazdaságtudományi Egyetem Építőanyagok és Mérnökgeológia Tanszék

Fenyvesi Olivér, adjunktus Jankus Bence, demonstrátor Karina Kash MSc hallgató (Riga

2 Ha a földön kívüliek figyelnek bennünket, valószínűleg az emberiség legfőbb tevékenységének azt a folyamatot tartják, hogy miképpen lehet a rendelkezésükre álló természeti erőforrásokból minél gyorsabban hulladékot előállítani. /James Lovelock/

hogy miképpen lehet a rendelkezésükre álló természeti

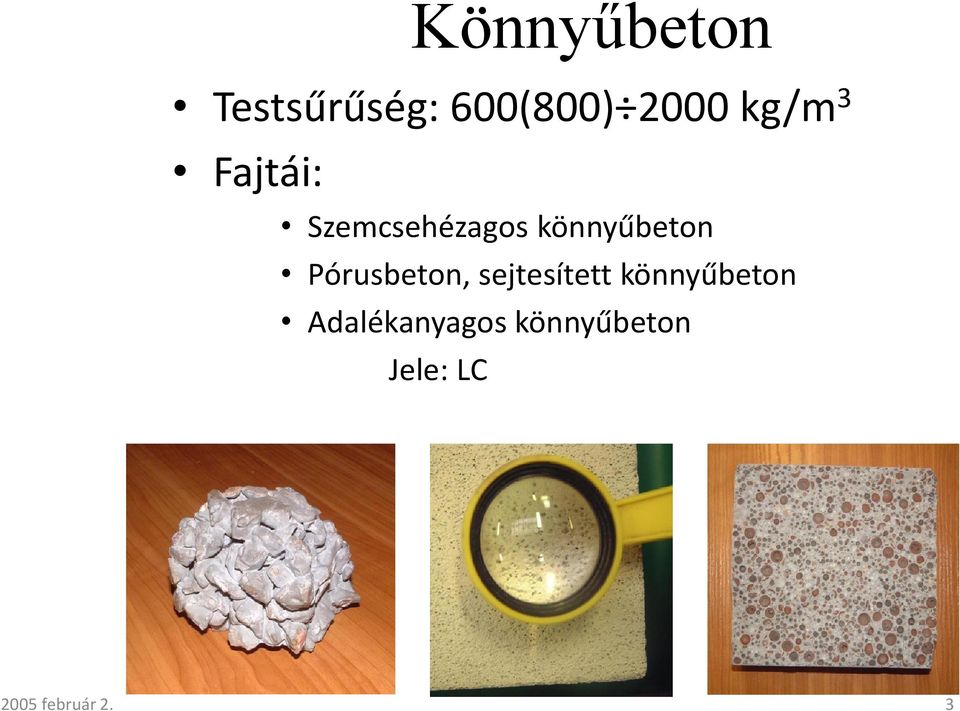

3 Könnyűbeton Testsűrűség: 600(800) 2000 kg/m 3 Fajtái: Szemcsehézagos könnyűbeton Pórusbeton, sejtesített könnyűbeton Adalékanyagos könnyűbeton Jele: LC 2005 február 2. 3

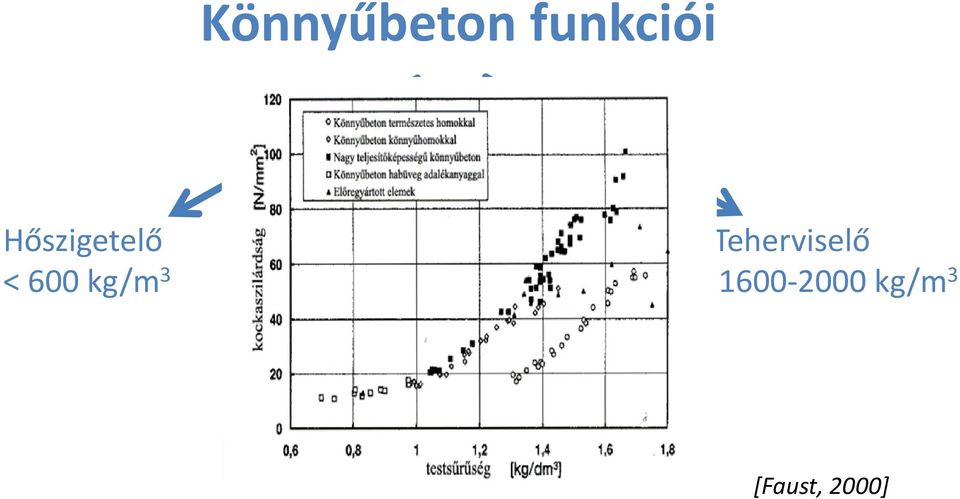

4 Könnyűbeton funkciói Hőszigetelő Hőszigetelő és teherviselő Teherviselő < 600 kg/m kg/m kg/m 3 [Faust, 2000]

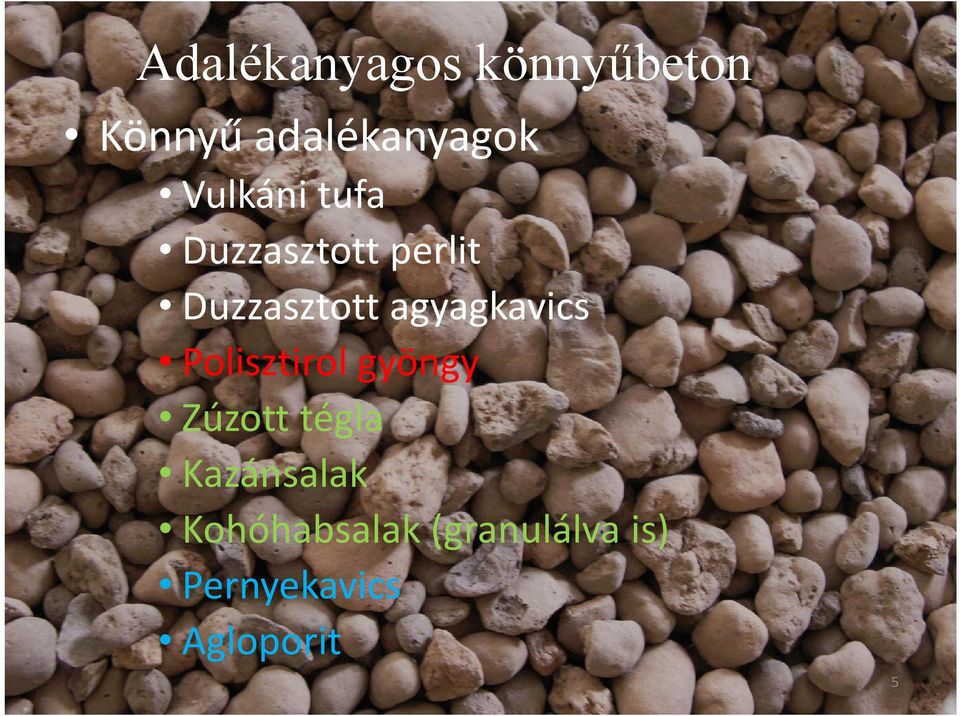

5 Adalékanyagos könnyűbeton Könnyű adalékanyagok Vulkáni tufa Duzzasztott perlit Duzzasztott agyagkavics Polisztirol gyöngy Zúzott tégla Kazánsalak Kohóhabsalak (granulálva is) Pernyekavics Agloporit 5

agyagkavics Polisztirol gyöngy Zúzott tégla

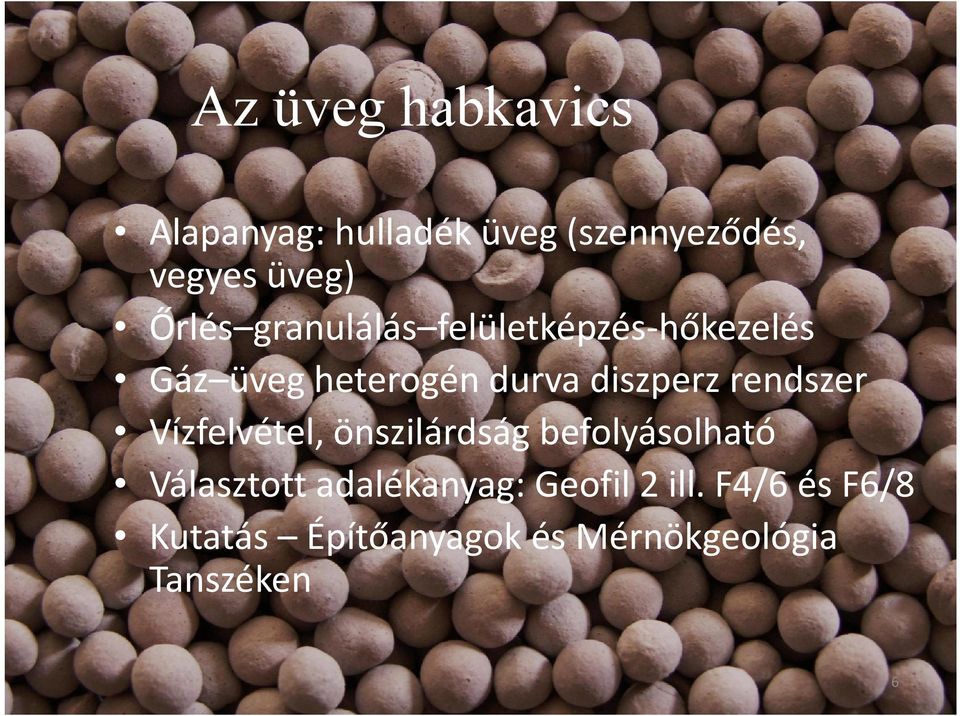

6 Az üveg habkavics Alapanyag: hulladék üveg (szennyeződés, vegyes üveg) Őrlés granulálás felületképzés-hőkezelés Gáz üveg heterogén durva diszperz rendszer Vízfelvétel, önszilárdság befolyásolható Választott adalékanyag: Geofil 2 ill. F4/6 és F6/8 Kutatás Építőanyagok és Mérnökgeológia Tanszéken 6

rendszer Vízfelvétel, önszilárdság befolyásolható Választott adalékanyag:

7 Eredmények 2 napos, 28 napos és 60 napos törési eredmények 150 mm-es kockák törőszilárdsága és testsűrűsége Törőszilárdság [N/mm 2 ] ada. 28n F4/6+F6/8 ada. 28n F4/6+F6/8 ada. 2n, CEM 32.5 Habarcs etalon 2n Kav ics etalon 2n 2 ada. 2n F4/6+F6/8 ada. 2n F4/6+F6/8 ada. 28n, CEM 32,5 Kav ics etalon 28n Habarcs etalon 28n 2 ada. 60n F4/6+F6/8 ada. 60n "F4/6+F6/8 ada. 60n, CEM 32.5 Habarcs etalon 60n Kav ics etalon 60n Testsűrűség [kg/m 3 ] 7

5 Habarcs etalon 2n Kav ics etalon 2n 2 ada. 2n F4/6+F6/8 ada. 2n F4/6+F6/8 ada. 28n, CEM 32,5 Kav ics etalon 28n Habarcs etalon 28n 2 ada.

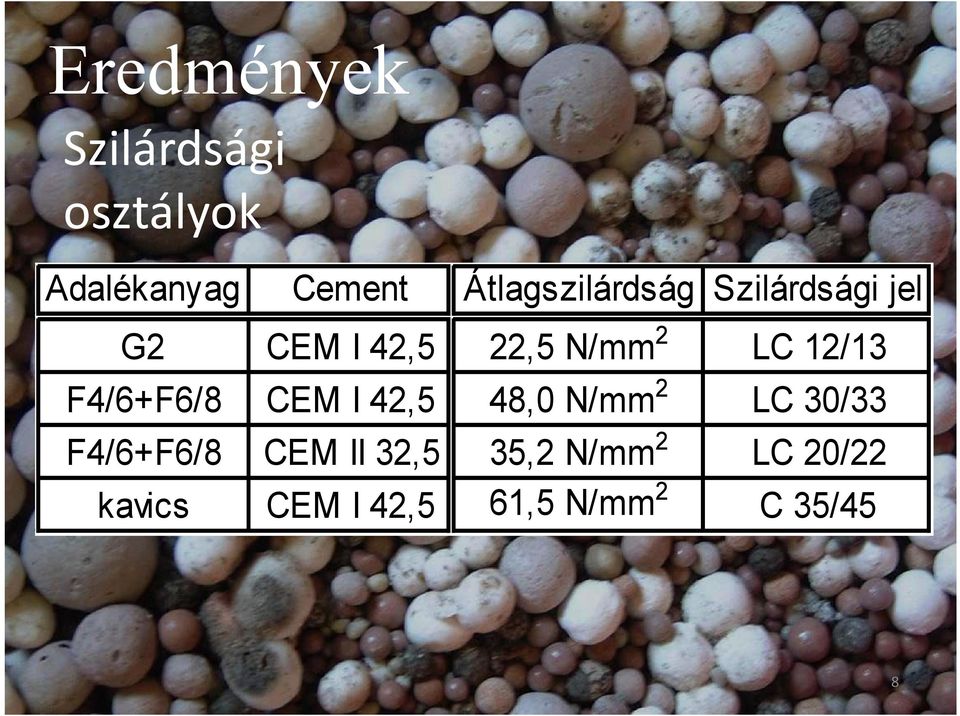

8 Eredmények Szilárdsági osztályok Adalékanyag Cement Átlagszilárdság Szilárdsági jel G2 CEM I 42,5 22,5 N/mm 2 LC 12/13 F4/6+F6/8 CEM I 42,5 48,0 N/mm 2 LC 30/33 F4/6+F6/8 CEM II 32,5 35,2 N/mm 2 LC 20/22 kavics CEM I 42,5 61,5 N/mm 2 C 35/45 8

12/13 F4/6+F6/8 CEM I 42,5 48,0 N/mm 2 LC 30/33 F4/6+F6/8

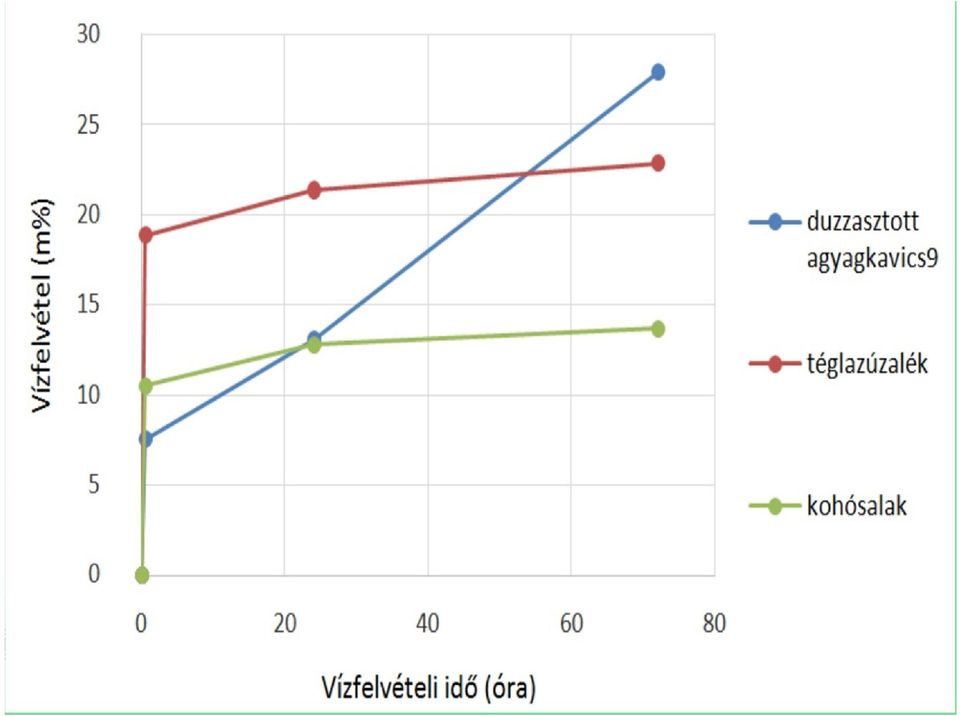

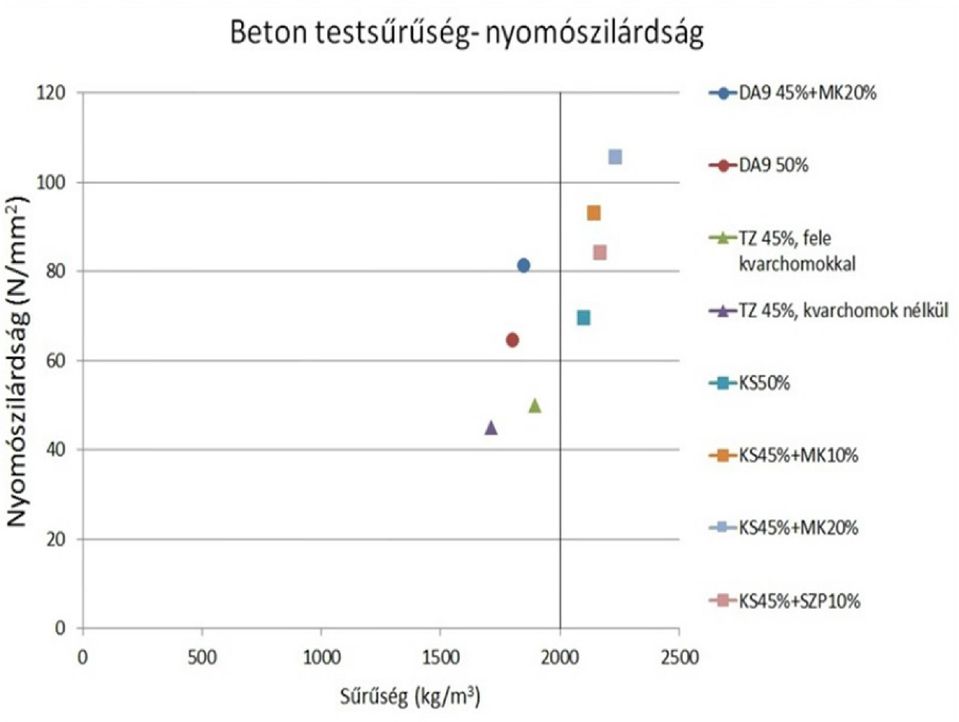

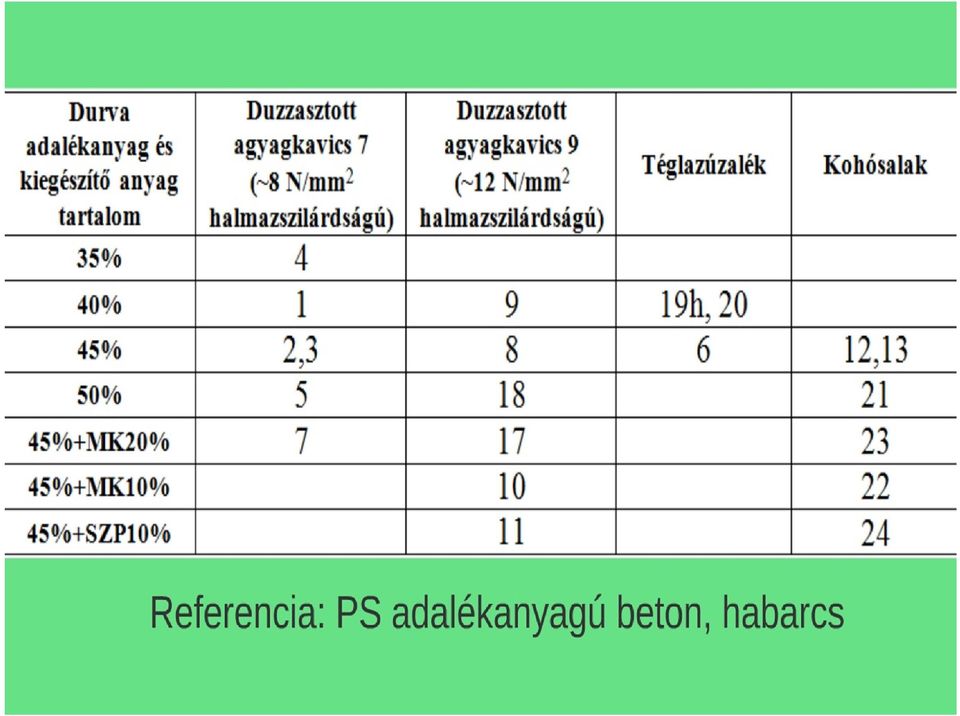

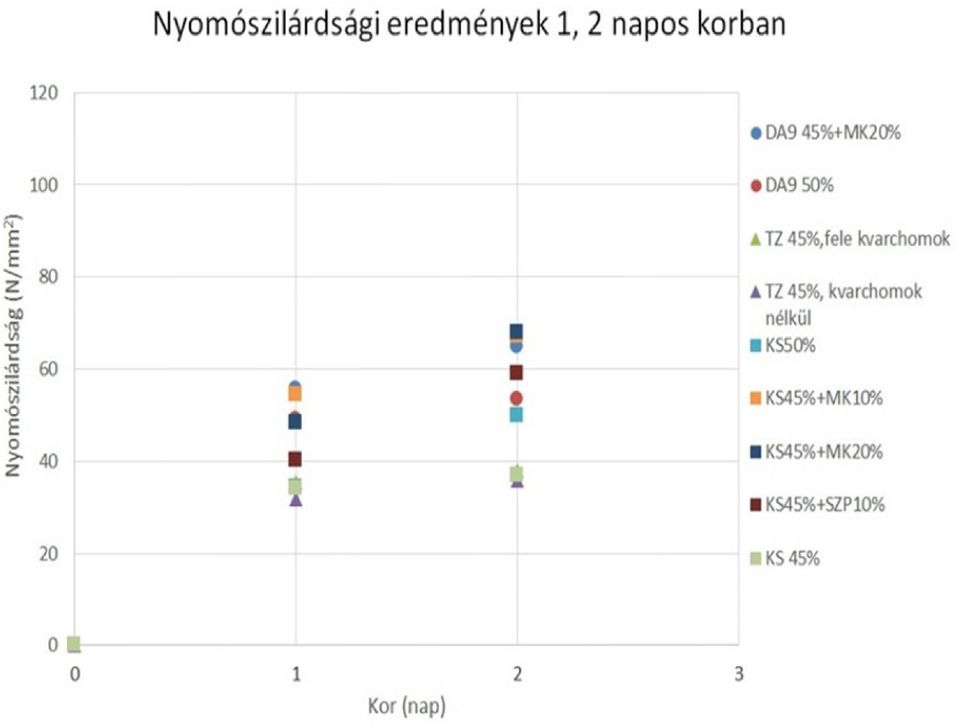

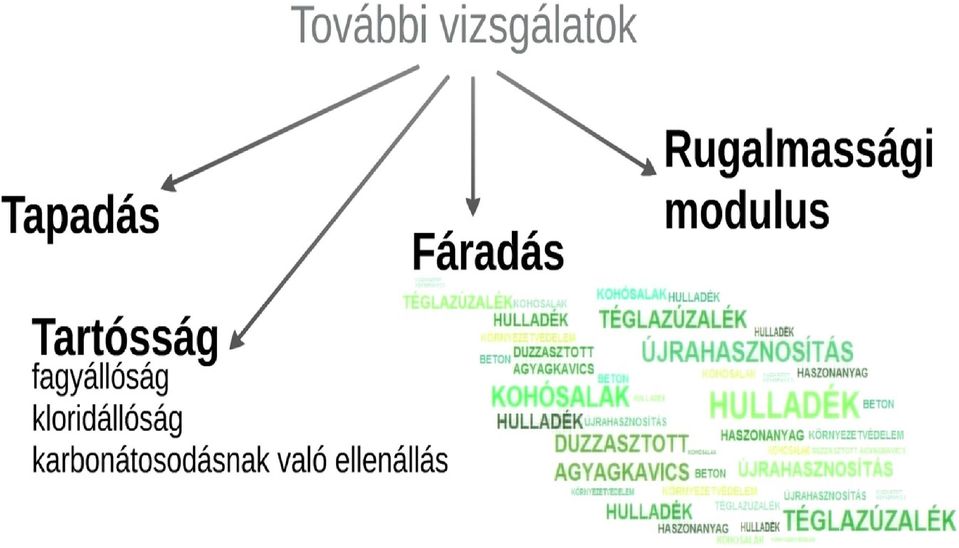

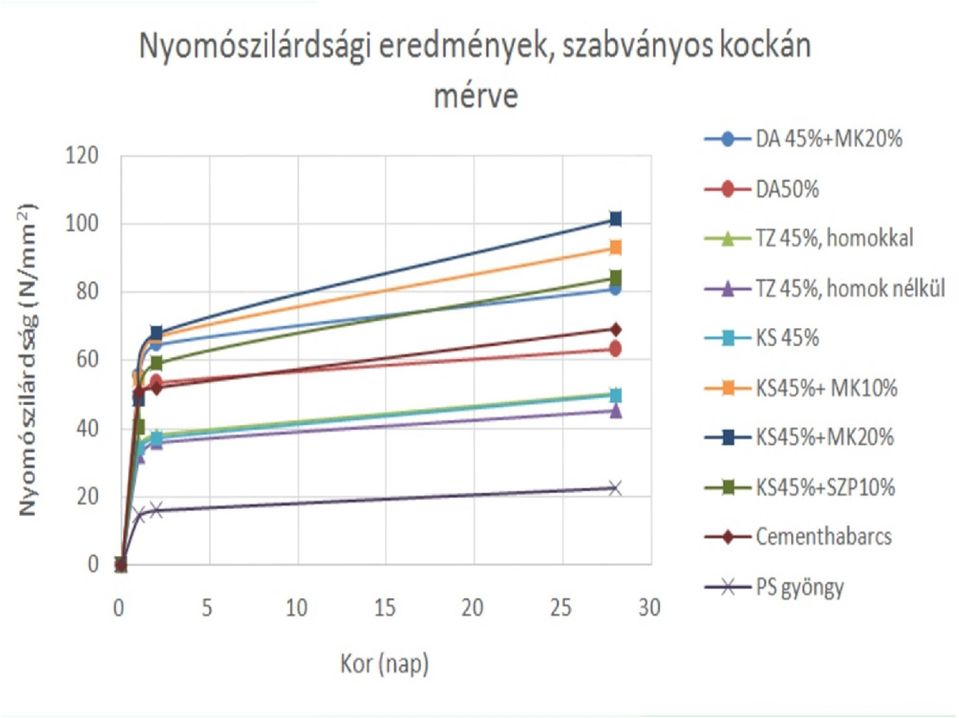

16 Üveghulladék mint cement kiegészítő anyag [Borosnyói et al.]

17 Üveghulladék mint cement kiegészítő anyag DRL LB A G F Cement A felhasznált hulladéküveg porok és portlandcement fajlagos felülete [m 2 /kg]

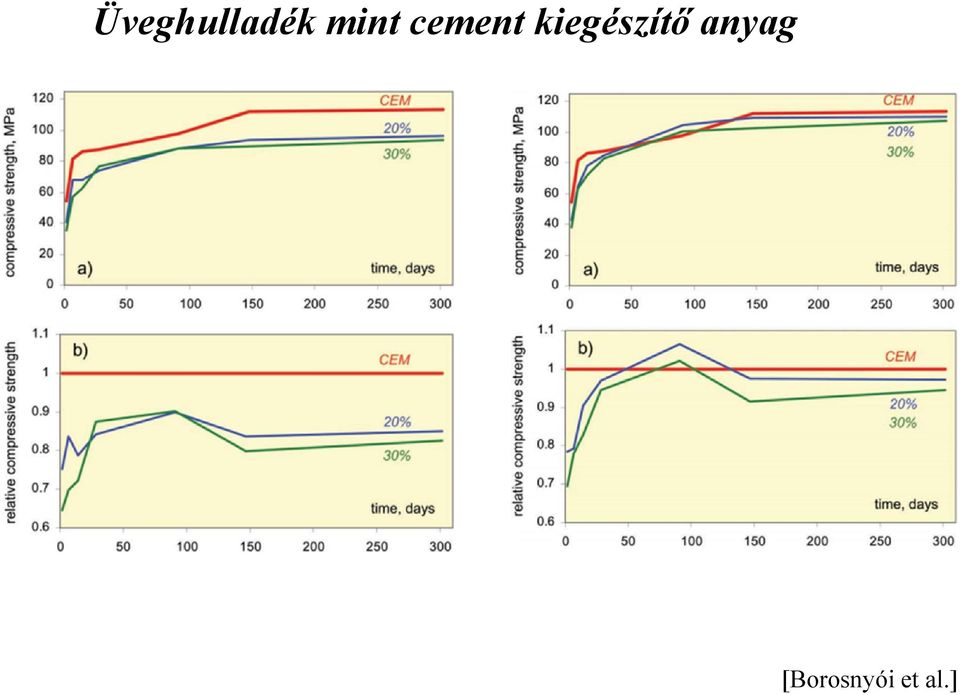

18 Üveghulladék mint cement kiegészítő anyag [Borosnyói et al.]

19 Üveghulladék mint cement kiegészítő anyag Csökkenthető a hulladékdepóniákban lerakott anyagmennyiség (jelenleg nem hasznosítható a felhasznált üvegpor) Csökkenthető a nem megújuló energiaforrások felhasználása (cementgyártás energiaigénye) Csökkenthető a kibocsájtott üvegházhatást fokozó gázok mennyisége A megőrölt hulladéküveg kiegészítő anyag javítja a cement bedolgozhatóságát, Részt vesz a kötésben, bár a nyomószilárdság kis mértékben csökken A hulladéküveg fajlagos felülete meghatározó [Borosnyói et al.]

kibocsájtott üvegházhatást fokozó gázok mennyisége A megőrölt hulladéküveg kiegészítő anyag javítja a cement bedolgozhatóságát,

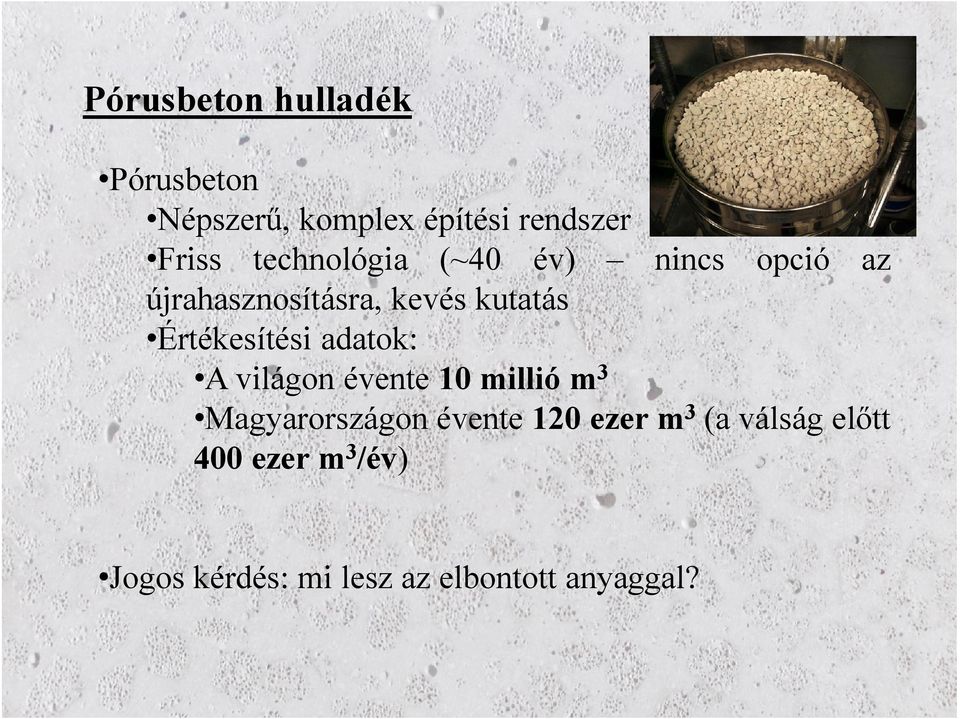

20 Pórusbeton hulladék Pórusbeton Népszerű, komplex építési rendszer Friss technológia (~40 év) nincs opció az újrahasznosításra, kevés kutatás Értékesítési adatok: A világon évente 10 millió m 3 Magyarországon évente 120 ezer m 3 (a válság előtt 400 ezer m 3 /év) Jogos kérdés: mi lesz az elbontott anyaggal?

Értékesítési adatok: A világon évente 10 millió m 3 Magyarországon évente

21 A hulladék újrahasznosítási lehetőségei Újrafelhasználás = a bontott, jó állapotú építőanyag újra beépítése Újrahasznosítás = a bontott anyag, vagy építési, illetve gyári hulladék feldolgozása és új módszerrel való felhasználása Pórusbeton törmelék, előkészítés (zúzás és tisztítás) után beton adalékanyagként való felhasználása Érdekesség: gyári technológiai könnyűbeton törmelék forgalmazása macskaalomként (jó nedvszívó képesség)

22 Laboratóriumi vizsgálatok Alapvető probléma - általános bizonytalanság az újrahasznosított anyagokkal szemben Megoldás - laboratóriumi eredményekkel alátámasztott kísérletek

23 Bányászott VS. Újrahasznosított adalékanyagok Bányászott adalékanyagok: Közvetlen költségek: olcsóbb Bányarekultivációs terhek!!! (közepes méretű kavicsbánya 110 MILLIÁRD HUF) Újrahasznosított anyagok: Zöld közbeszerzés támogatása Kötelező újrahasznosítási ráta Környezettudatos, fenntartható szemléletmód energia- és környezeti válság

24 Bibliográfia, hivatkozások Kara P., Borosnyói A., Fenyvesi O.: Performance of waste glass powder (WGP) supplementary cementitious material (SCM): Drying shrinkage and early age shrinkage cracking in ÉPÍTŐANYAG 66:(1) pp (2014) Borosnyói A., Kara, P., Mlinárik L, Kash, K.: Performance of waste glass powder (WGP) supplementary cementitious material (SCM) Workability and compressive strength in ÉPÍTŐANYAG 65:(3) pp (2013) Fenyvesi O., Kenéz Á., Kovács É., Rácz A.: Szerkezeti könnyűbeton előregyártott hídszerkezeti elemekhez in Köllő Gábor (szerk.): XVIII. Nemzetközi Építéstudományi Konferencia, Csíksomlyó EMT, pp (ISBN: ) Fenyvesi O., Jankus B.: Igényes burkolat újrahasznosított pórusbeton hulladék adalékanyagos könnyűbetonból in Köllő Gábor(szerk.): XVIII. Nemzetközi Építéstudományi Konferencia Csíksomlyó: EMT, pp (ISBN: ) Hoffmann L., Józsa Zs., Nemes R.:Üveghulladékból könnyűbeton adalékanyag in ÉPÍTŐANYAG 55:(1) pp (2003) Kausay T.: Szilikapor, mikroszilika szuszpenzió in BETON (ISSN: ) XVII: (5) pp (2009) Kausay T.: ÚT :2008 Útbeton betonhulladék újrahasznosításával Útügyi műszaki előírás. Magyar Útügyi Társaság. Budapest (2008) Kausay T., Balázs L. Gy.: Betonkészítés beton- és téglahulladék újrahasznosításával, 1. Újrahasznosított adalékanyagok 2. Betontervezés és betontulajdonságok in CONCRETE STRUCTURES (ISSN: ) (eissn: ) 9: (2) pp és (4) pp (2007) Faust T, (2000) Herstellung, Tragverhalten und Bemessung von konstruktivem Leichtbeton Dissertation, Universität Leipzig

25 Köszönöm a megtisztelő figyelmet! Támogatók:

Hasonló dokumentumok

Különleges tulajdonságú betonok

Csoportosítások Különleges tulajdonságú betonok Ezek lényegében normál összetételű kavics betonok, de kötőanyaguk vagy adalékszer adagolásuk miatt válnak különleges tulajdonságúvá. Például: szulfátálló,
