1 ÉPKO, Csíksomlyó, június 4. A beton nyomószilárdsági osztályának értelmezése és változása 1949-től napjainkig Dr. Kausay Tibor 1

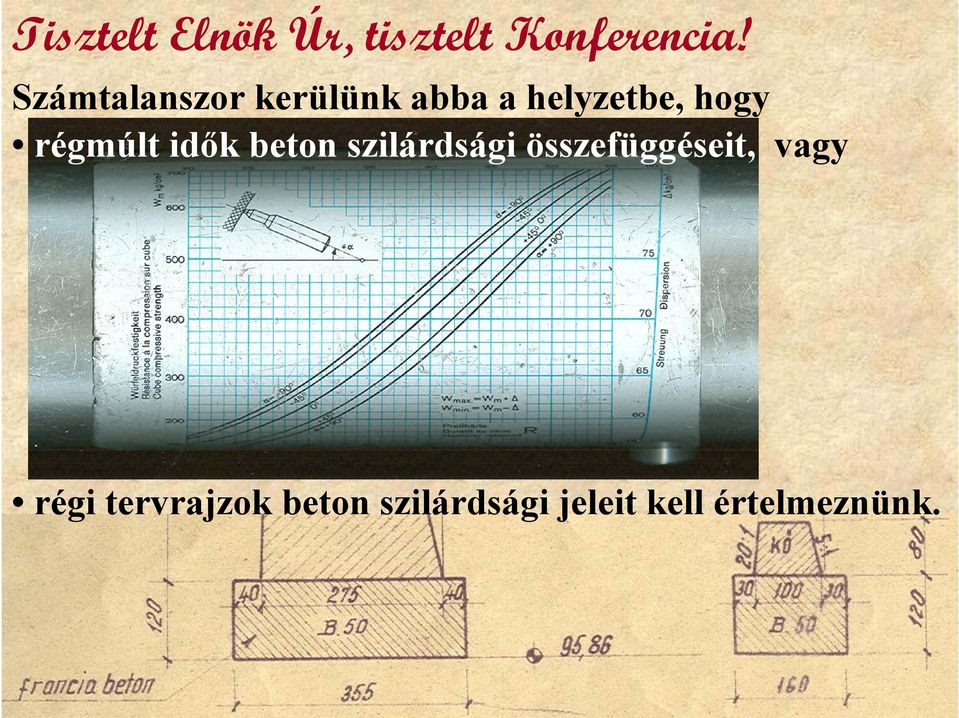

2 Tisztelt Elnök Úr, tisztelt Konferencia! Számtalanszor kerülünk abba a helyzetbe, hogy régmúlt idők beton szilárdsági összefüggéseit, vagy régi tervrajzok beton szilárdsági jeleit kell értelmeznünk. 2

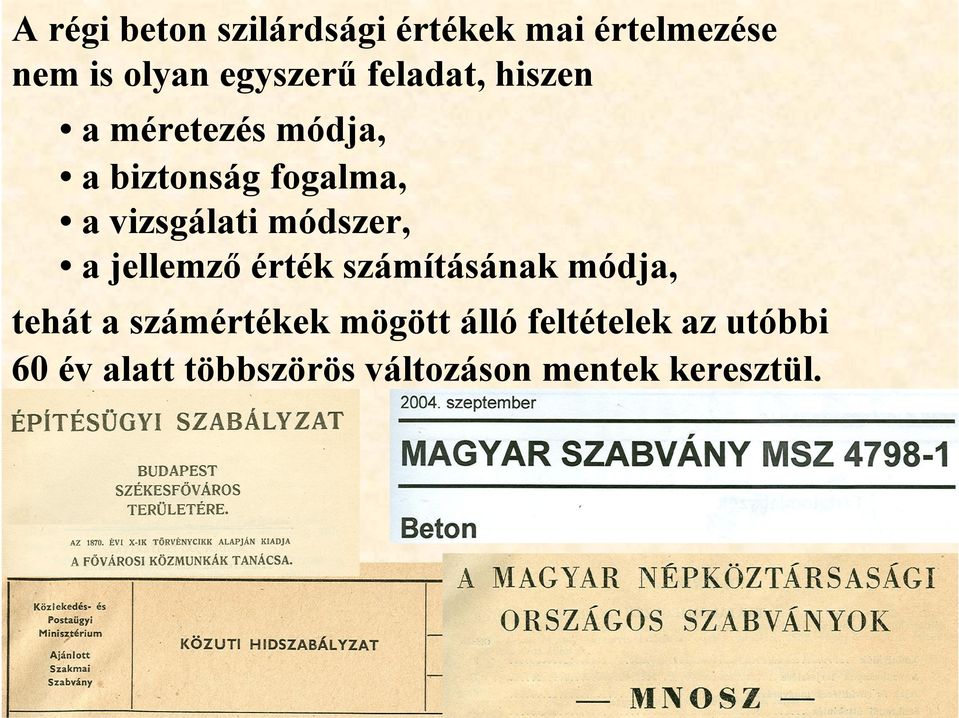

3 A régi beton szilárdsági értékek mai értelmezése nem is olyan egyszerű feladat, hiszen a méretezés módja, a biztonság fogalma, a vizsgálati módszer, a jellemző érték számításának módja, tehát a számértékek mögött álló feltételek az utóbbi 60 év alatt többszörös változáson mentek keresztül. 3

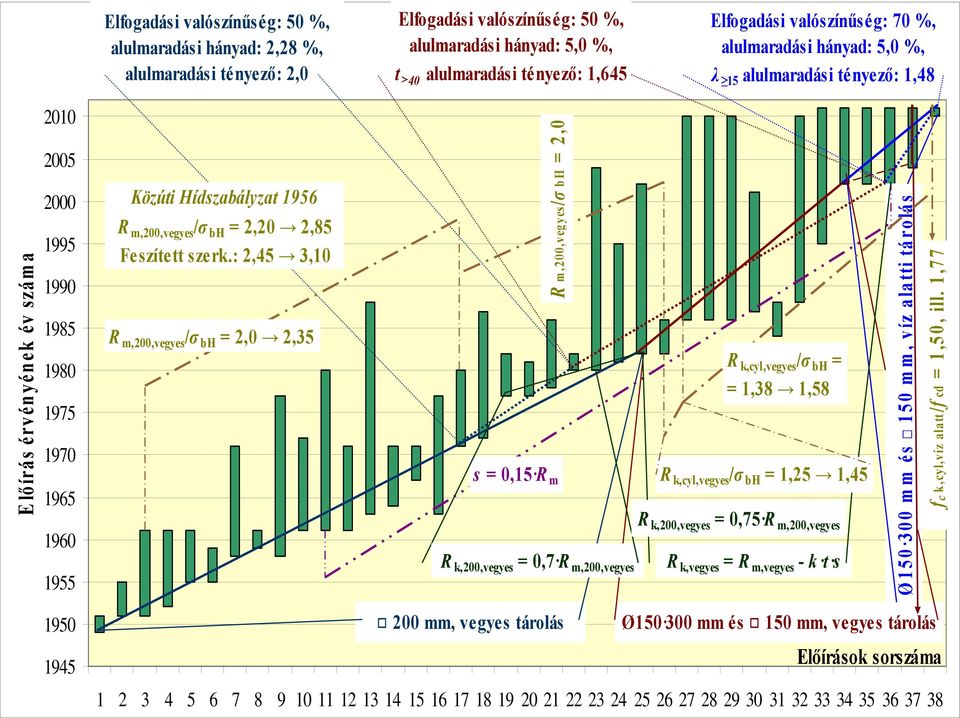

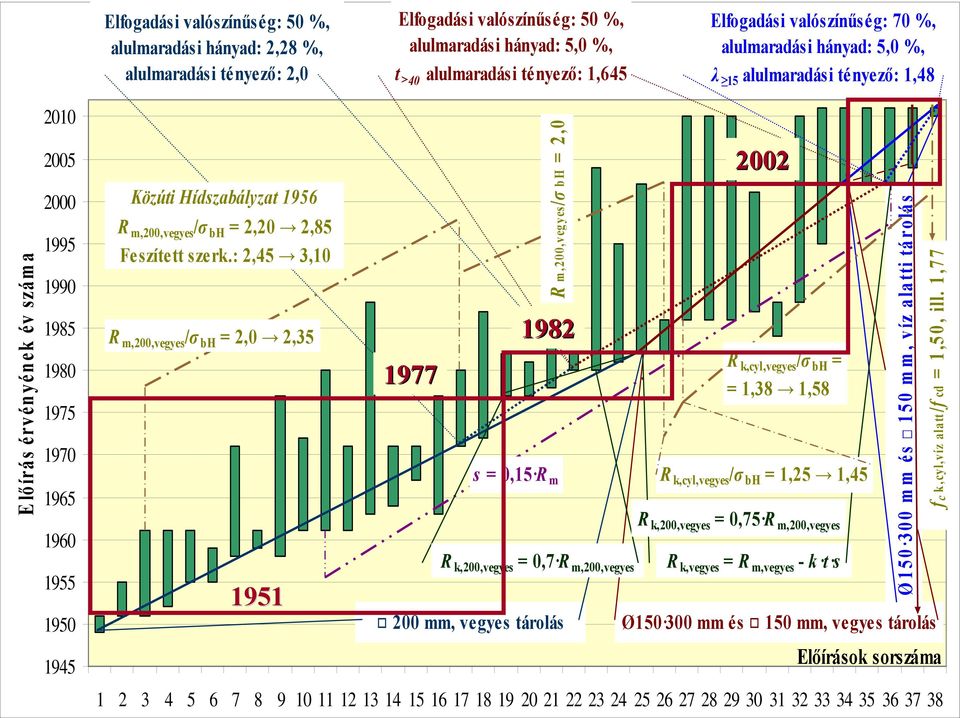

4 Elfogadási valószínűség: 50 %, alulmaradási hányad: 2,28 %, alulmaradási tényező: 2,0 Elfogadási valószínűség: 50 %, alulmaradási hányad: 5,0 %, t > 40 alulmaradási tényező: 1,645 Elfogadási valószínűség: 70 %, alulmaradási hányad: 5,0 %, λ 15 alulmaradási tényező: 1,48 Előírás érvényének év száma Közúti Hídszabályzat 1956 R m,200,vegyes /σ bh = 2,20 2,85 Feszített szerk.: 2,45 3,10 R m,200,vegyes /σ bh = 2,0 2,35 R m,200,vegyes/σ bh = 2,0 s = 0,15 R m R k,200,vegyes = 0,7 R m,200,vegyes R k,cyl,vegyes /σ bh = = 1,38 1,58 R k,cyl,vegyes /σ bh = 1,25 1,45 R k,200,vegyes = 0,75 R m,200,vegyes R k,vegyes = R m,vegyes - k t s Ø mm és 150 mm, víz alatti tárolás fc k,cyl,víz alatt /f cd = 1,50, ill. 1, mm, vegyes tárolás Ø mm és 150 mm, vegyes tárolás Előírások sorszáma

5 Elfogadási valószínűség: 50 %, alulmaradási hányad: 2,28 %, alulmaradási tényező: 2,0 Elfogadási valószínűség: 50 %, alulmaradási hányad: 5,0 %, t > 40 alulmaradási tényező: 1,645 Elfogadási valószínűség: 70 %, alulmaradási hányad: 5,0 %, λ 15 alulmaradási tényező: 1,48 Előírás érvényének év száma Közúti Hídszabályzat 1956 R m,200,vegyes /σ bh = 2,20 2,85 Feszített szerk.: 2,45 3,10 R m,200,vegyes /σ bh = 2,0 2, s = 0,15 R m 200 mm, vegyes tárolás Ø mm és 150 mm, vegyes tárolás Előírások sorszáma R m,200,vegyes/σ bh = 2, R k,200,vegyes = 0,7 R m,200,vegyes 2002 R k,cyl,vegyes /σ bh = = 1,38 1,58 R k,cyl,vegyes /σ bh = 1,25 1,45 R k,200,vegyes = 0,75 R m,200,vegyes R k,vegyes = R m,vegyes - k t s Ø mm és 150 mm, víz alatti tárolás fc k,cyl,víz alatt /f cd = 1,50, ill. 1,77

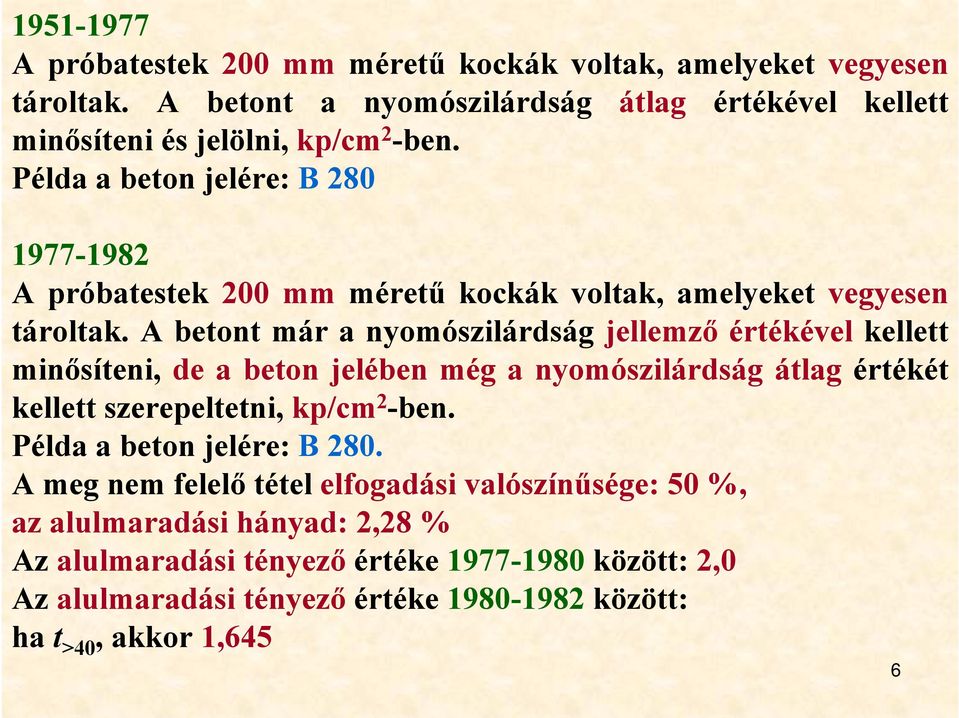

6 A próbatestek 200 mm méretű kockák voltak, amelyeket vegyesen tároltak. A betont a nyomószilárdság átlag értékével kellett minősíteni és jelölni, kp/cm 2 -ben. Példa a beton jelére: B A próbatestek 200 mm méretű kockák voltak, amelyeket vegyesen tároltak. A betont már a nyomószilárdság jellemző értékével kellett minősíteni, de a beton jelében még a nyomószilárdság átlag értékét kellett szerepeltetni, kp/cm 2 -ben. Példa a beton jelére: B 280. A meg nem felelő tétel elfogadási valószínűsége: 50 %, az alulmaradási hányad: 2,28 % Az alulmaradási tényező értéke között: 2,0 Az alulmaradási tényező értéke között: ha t >40, akkor 1,645 6

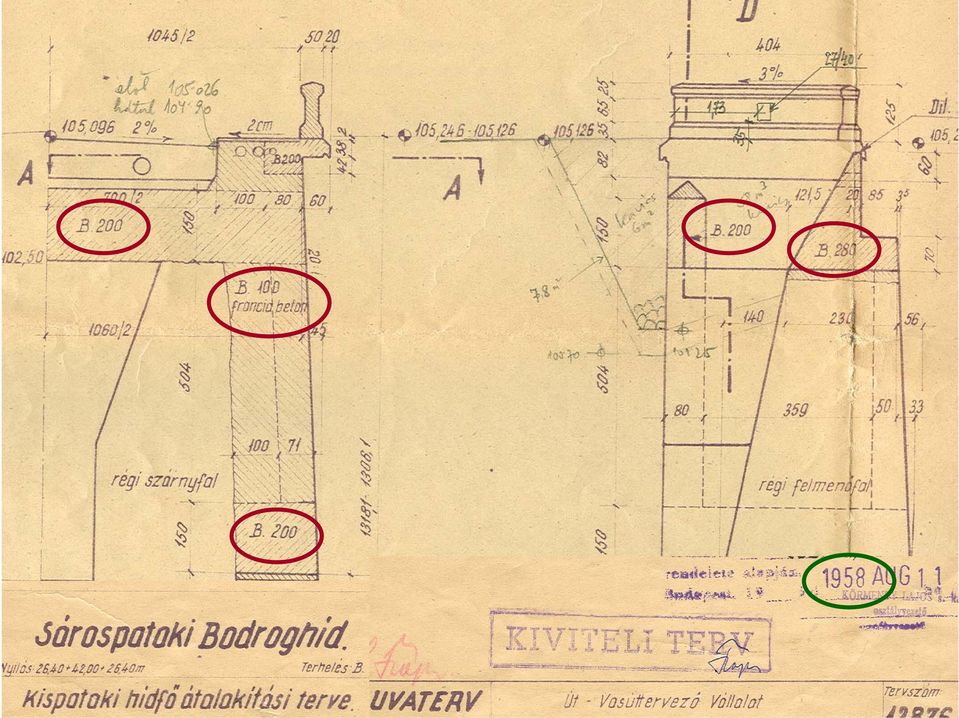

7 7

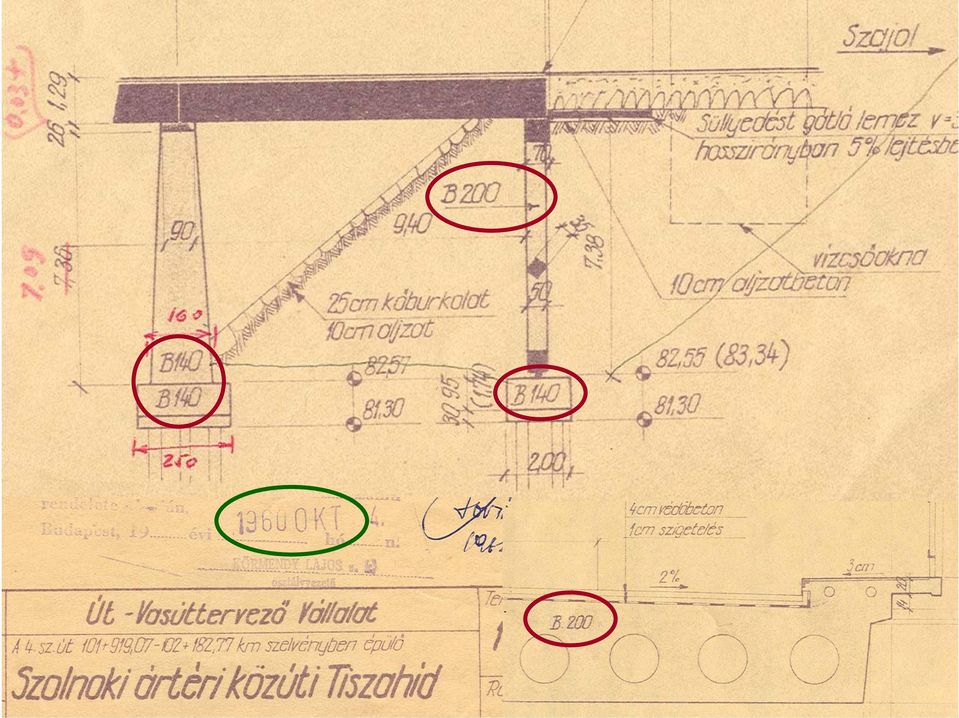

8 8

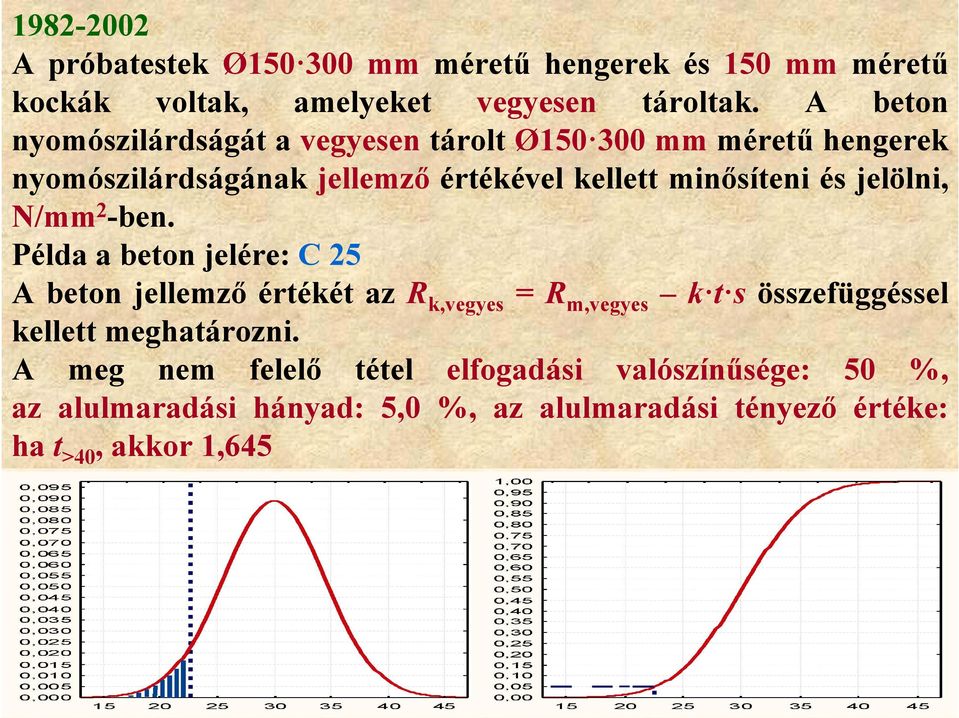

9 A próbatestek Ø mm méretű hengerek és 150 mm méretű kockák voltak, amelyeket vegyesen tároltak. A beton nyomószilárdságát a vegyesen tárolt Ø mm méretű hengerek nyomószilárdságának jellemző értékével kellett minősíteni és jelölni, N/mm 2 -ben. Példa a beton jelére: C 25 A beton jellemző értékét az R k,vegyes = R m,vegyes k t s összefüggéssel kellett meghatározni. A meg nem felelő tétel elfogadási valószínűsége: 50 %, az alulmaradási hányad: 5,0 %, az alulmaradási tényező értéke: ha t >40, akkor 1,645 9

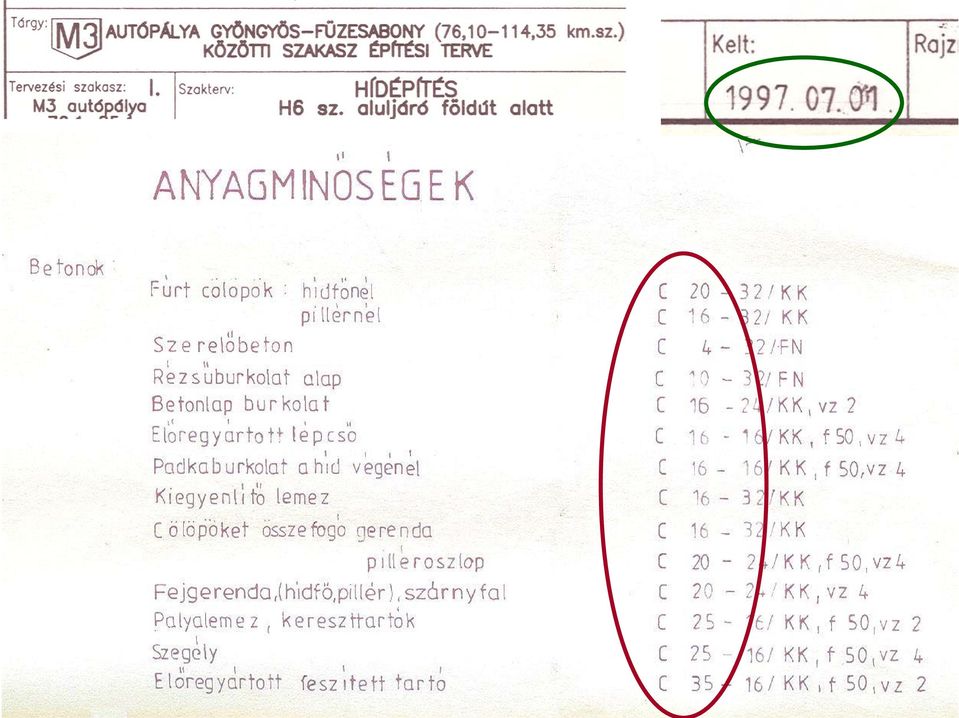

10 10

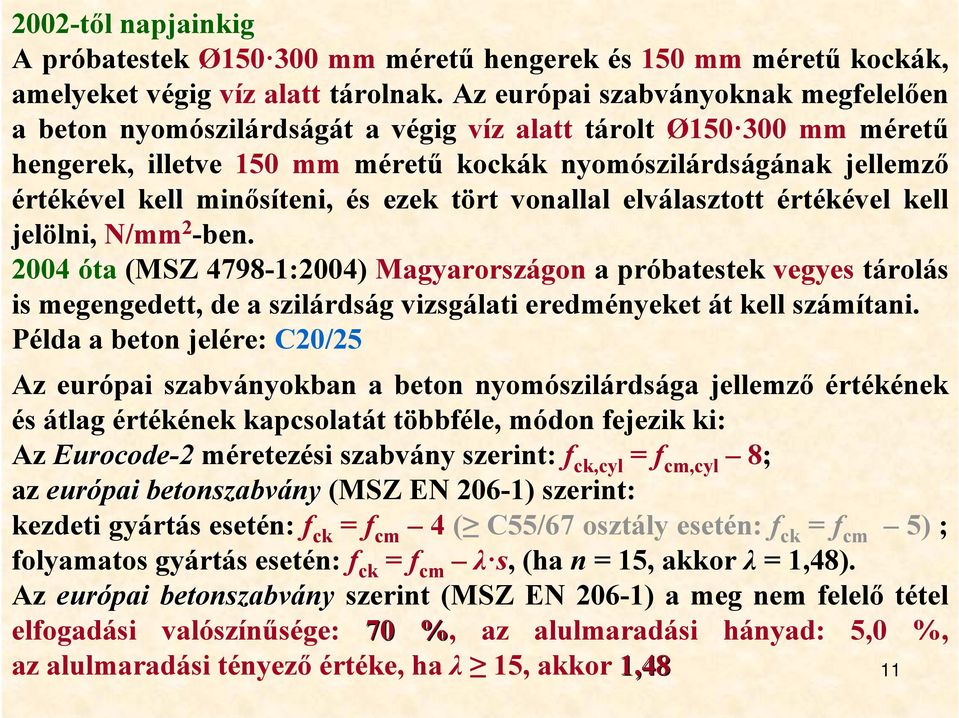

11 2002-től napjainkig A próbatestek Ø mm méretű hengerek és 150 mm méretű kockák, amelyeket végig víz alatt tárolnak. Az európai szabványoknak megfelelően a beton nyomószilárdságát a végig víz alatt tárolt Ø mm méretű hengerek, illetve 150 mm méretű kockák nyomószilárdságának jellemző értékével kell minősíteni, és ezek tört vonallal elválasztott értékével kell jelölni, N/mm 2 -ben óta (MSZ :2004) Magyarországon a próbatestek vegyes tárolás is megengedett, de a szilárdság vizsgálati eredményeket át kell számítani. Példa a beton jelére: C20/25 Az európai szabványokban a beton nyomószilárdsága jellemző értékének és átlag értékének kapcsolatát többféle, módon fejezik ki: Az Eurocode-2 méretezési szabvány szerint: f ck,cyl = f cm,cyl 8; az európai betonszabvány ny (MSZ EN 206-1) szerint: kezdeti gyártás esetén: f ck = f cm 4( C55/67 osztály esetén: f ck = f cm 5); folyamatos gyártás esetén: f ck = f cm λ s, (ha n = 15, akkor λ = 1,48). Az európai betonszabvány ny szerint (MSZ EN 206-1) a meg nem felelő tétel elfogadási valószínűsége: 70 %,% az alulmaradási hányad: 5,0 %, az alulmaradási tényező értéke, ha λ 15, akkor 1,48 11

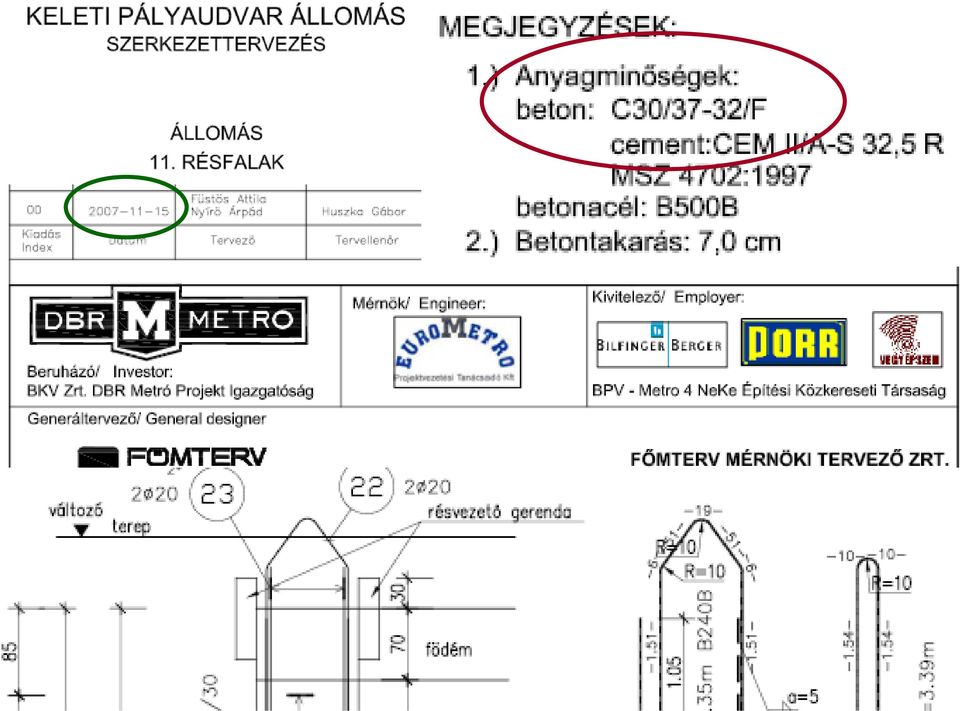

12 12

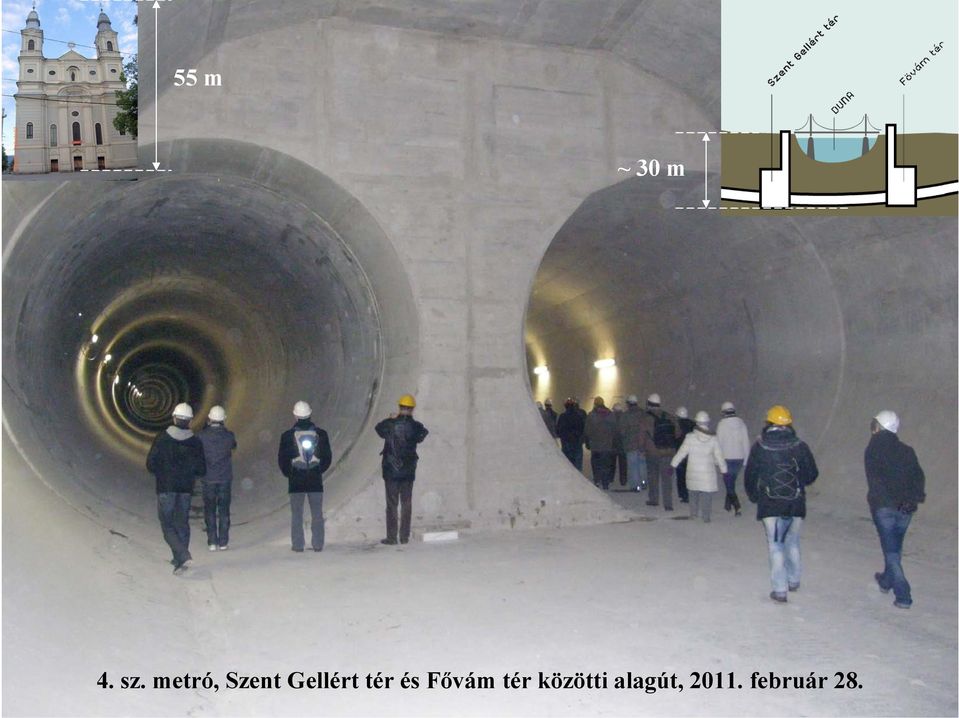

13 55 m ~30 m 4. sz. metró, Szent Gellért tér és Fővám tér közötti alagút, február

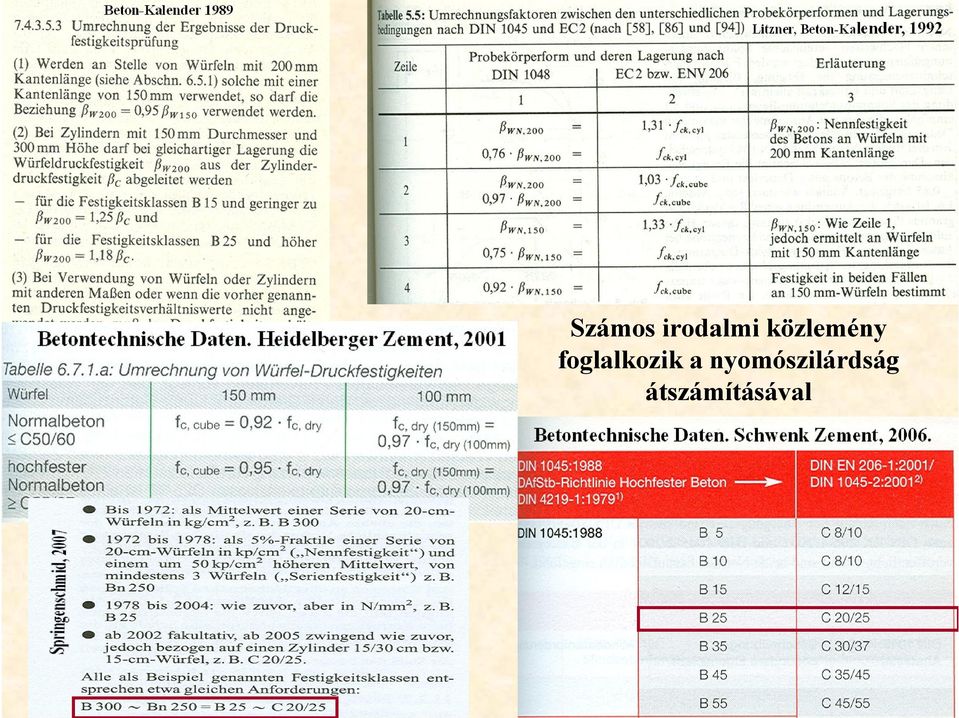

14 Számos irodalmi közlemény foglalkozik a nyomószilárdság átszámításával 14

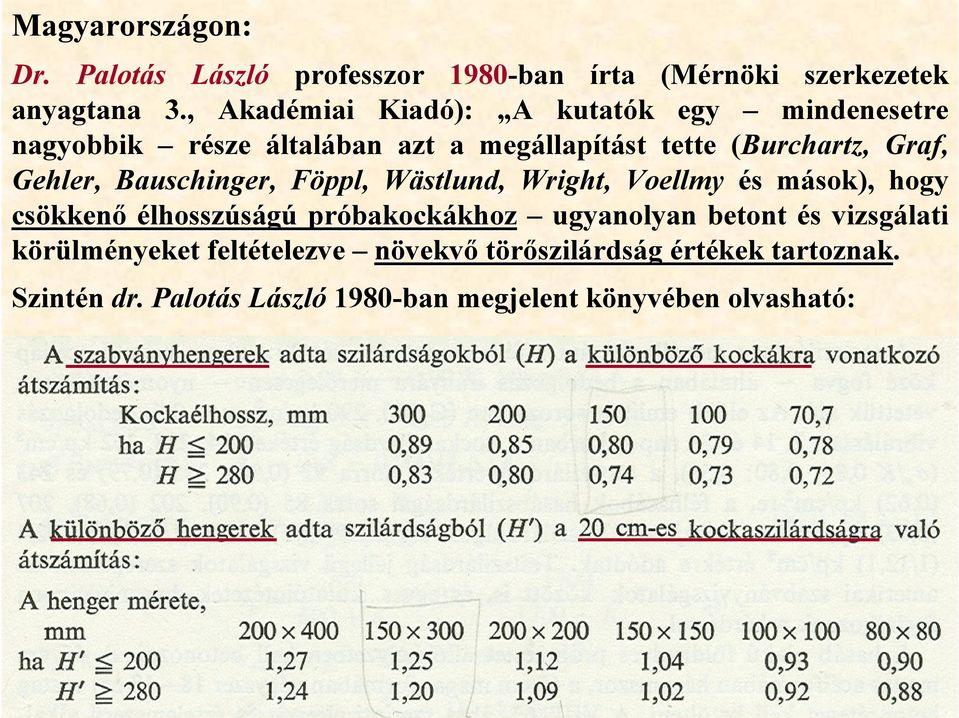

15 Magyarországon: Dr. Palotás László professzor 1980-ban írta (Mérnöki szerkezetek anyagtana 3., Akadémiai Kiadó): A kutatók egy mindenesetre nagyobbik része általában azt a megállapítást tette (Burchartz, Graf, Gehler, Bauschinger, Föppl, Wästlund, Wright, Voellmy és mások), hogy csökken kkenő élhosszúságú próbakock bakockákhozkhoz ugyanolyan betont és vizsgálati körülményeket feltételezve növekvő törőszilárdság értékek tartoznak. Szintén dr. Palotás László 1980-ban megjelent könyvében olvasható: 15

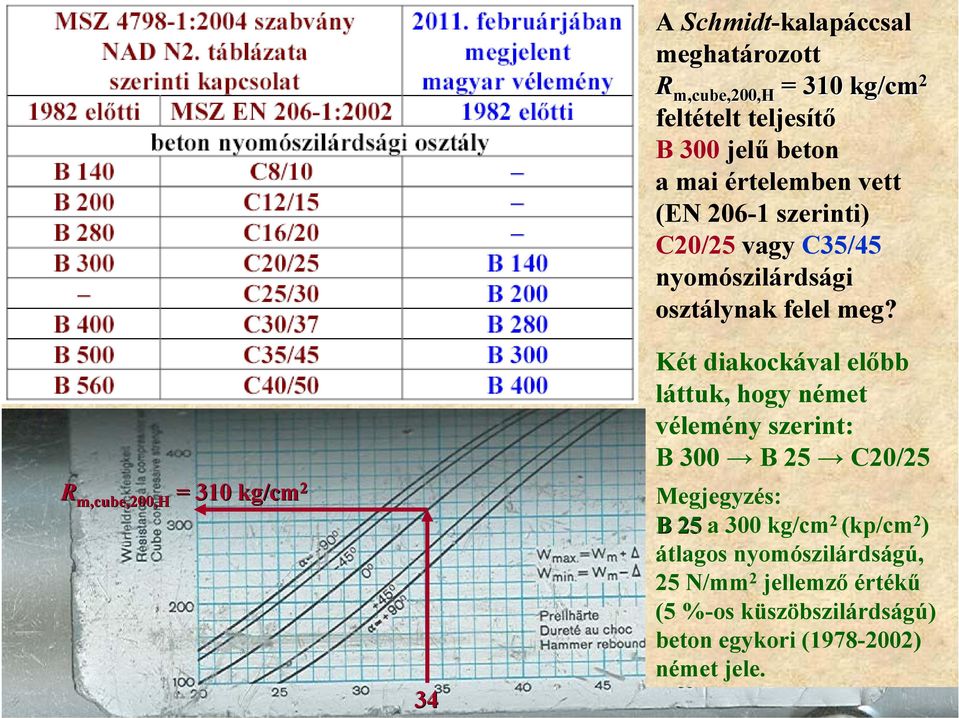

16 R m,cube,200,h = 310 kg/cm 2 34 A Schmidt-kalapáccsal meghatározott R m,cube,200,h = 310 kg/cm 2 feltételt teljesítő B 300 jelű beton a mai értelemben vett (EN szerinti) C20/25 vagy C35/45 nyomószilárdsági osztálynak felel meg? Két diakockával előbb láttuk, hogy német vélemény szerint: B 300 B 25 C20/25 Megjegyzés: B 25 a 300 kg/cm 2 (kp/cm 2 ) átlagos nyomószilárdságú, 25 N/mm 2 jellemző értékű (5 %-os küszöbszilárdságú) beton egykori ( ) német jele. 16

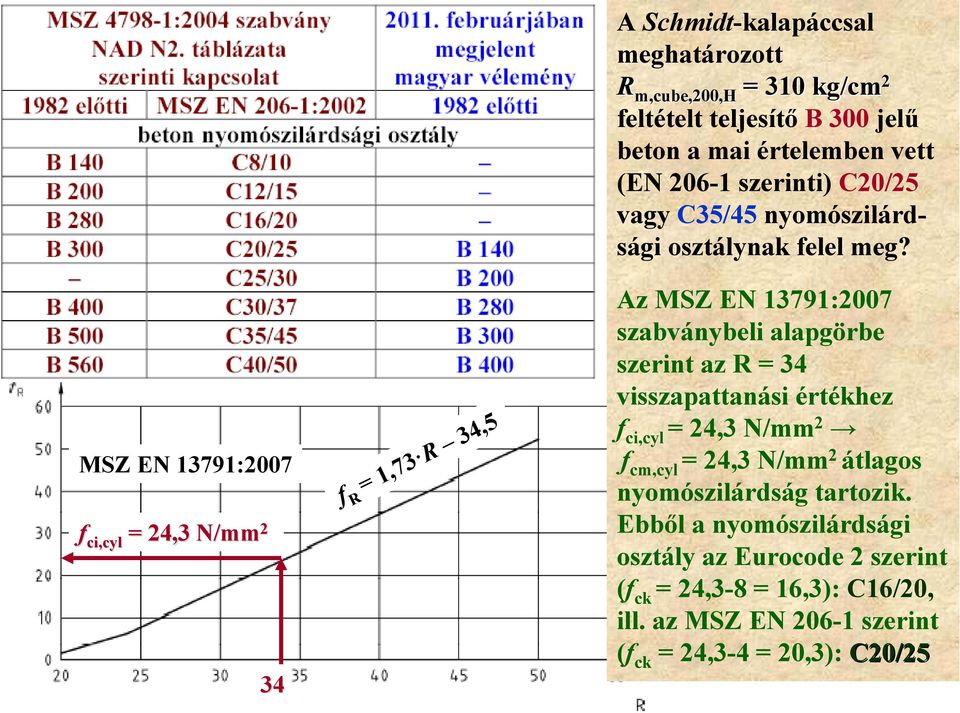

17 MSZ EN 13791:2007 f ci,cyl = 24,3 N/mm 2 34 f R = 1,73 R 34,5 A Schmidt-kalapáccsal meghatározott R m,cube,200,h = 310 kg/cm 2 feltételt teljesítő B 300 jelű beton a mai értelemben vett (EN szerinti) C20/25 vagy C35/45 nyomószilárdsági osztálynak felel meg? Az MSZ EN 13791:2007 szabványbeli alapgörbe szerint az R = 34 visszapattanási értékhez f ci,cyl = 24,3 N/mm 2 f cm,cyl = 24,3 N/mm 2 átlagos nyomószilárdság tartozik. Ebből a nyomószilárdsági osztály az Eurocode 2 szerint (f ck = 24,3-8 = 16,3): C16/20, ill. az MSZ EN szerint (f ck = 24,3-4 = 20,3): C20/25 17

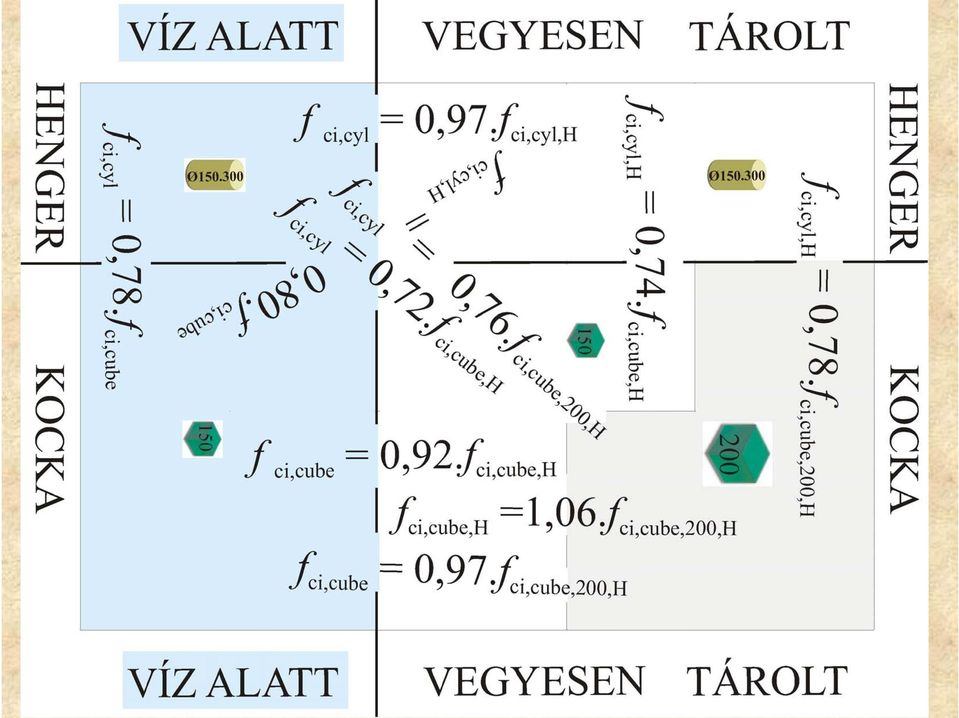

18 18

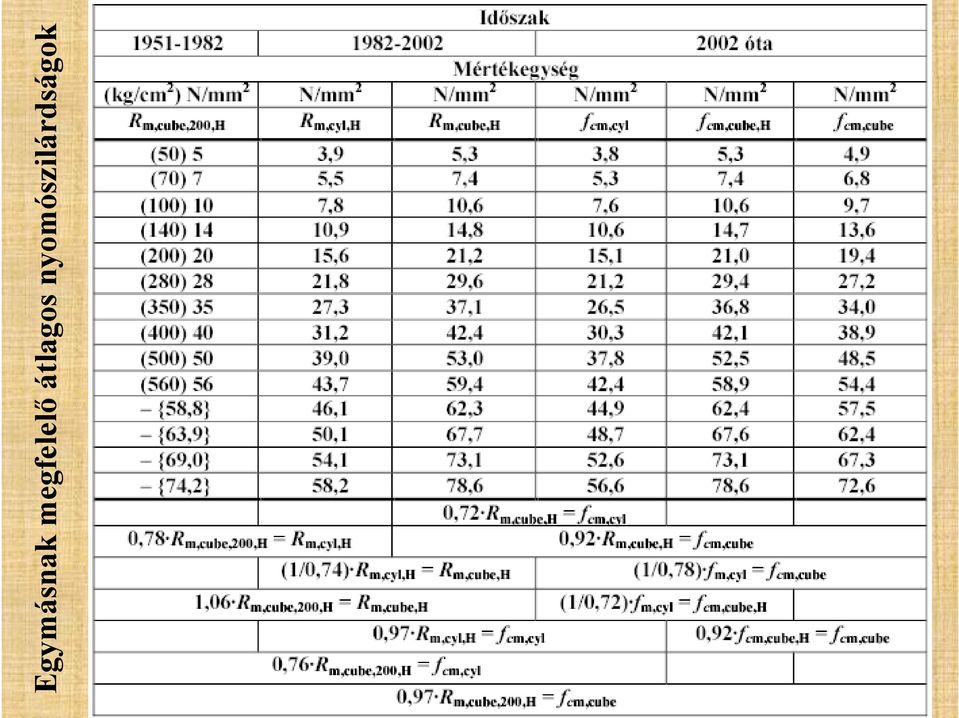

19 Egymásnak megfelelő átlagos nyomószilárdságok 19

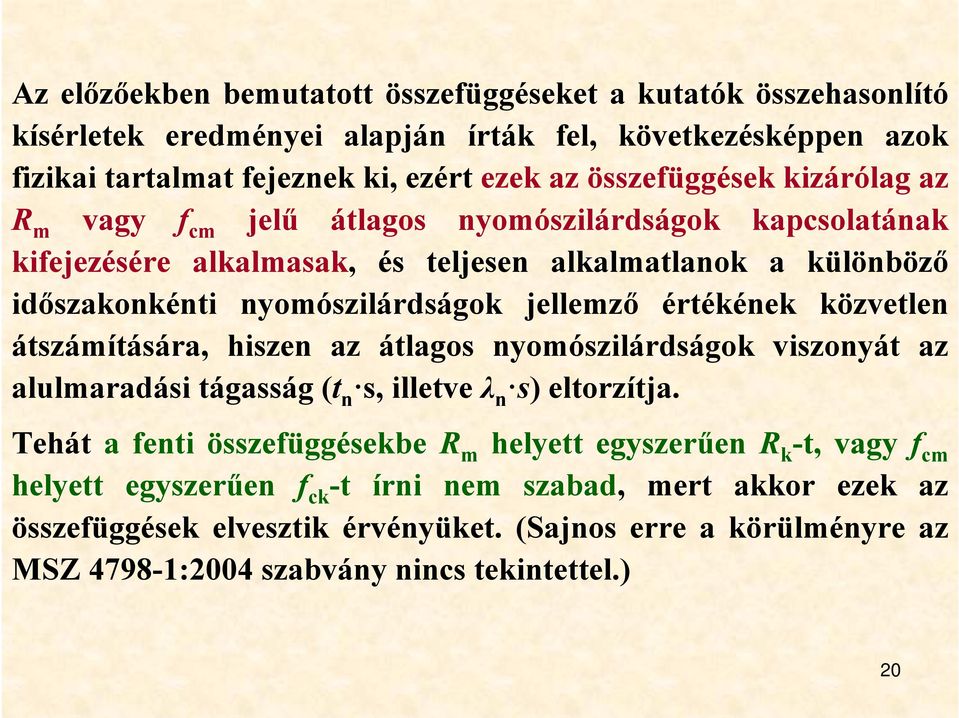

20 Az előzőekben bemutatott összefüggéseket a kutatók összehasonlító kísérletek eredményei alapján írták fel, következésképpen azok fizikai tartalmat fejeznek ki, ezért ezek az összefüggések kizárólag az R m vagy f cm jelű átlagos nyomószilárdságok kapcsolatának kifejezésére alkalmasak, és teljesen alkalmatlanok a különböző időszakonkénti nyomószilárdságok jellemző értékének közvetlen átszámítására, hiszen az átlagos nyomószilárdságok viszonyát az alulmaradási tágasság (t n s, illetve λ n s) eltorzítja. Tehát a fenti összefüggésekbe R m helyett egyszerűen R k -t, vagy f cm helyett egyszerűen f ck -t írni nem szabad, mert akkor ezek az összefüggések elvesztik érvényüket. (Sajnos erre a körülményre az MSZ :2004 szabvány nincs tekintettel.) 20

21 Ebben a táblázatban látható, hogy a miként határoztam meg az 1982 előtti nyomószilárdsági osztálynak (például B 280 és B 400) megfelelő között érvényben volt (C R k,cyl,h ) és 2002 óta érvényes (C f ck,cyl /f ck,cube ) nyomószilárdsági osztályt az előzőekben bemutatott összefüggések segítségével. 21

22 Ebben a táblázatban látható, hogy a miként határoztam meg a 2002 óta az Eurocode 2 szerint érvényes (C f ck,cyl /f ck,cube ) nyomószilárdsági osztálynak (például C16/20 és C25/30) megfelelő 1982 előtti (B R m,cube,200,h ), az között érvényben volt (C R k,cyl,h ) és a 2002 óta az MSZ EN szabvány szerint érvényes (C f ck,cyl /f ck,cube ) nyomószilárdsági osztályt az előzőekben bemutatott összefüggések segítségével. 22

23 Egymásnak megfelelő átlagos nyomószilárdságú betonok szabványos nyomószilárdsági osztályainak összevetése 23

24 Egymásnak megfelelő átlagos nyomószilárdságú betonok szabványos nyomószilárdsági osztályainak összevetése Eurocode 2 MSZ EN Például az egykori B 400 nyomószilárdsági osztályú beton átlagos nyomószilárdsága az közötti legalább C 20 nyomószilárdsági osztályú betonok átlagos nyomószilárdságának, továbbá a mai Eurocode 2 (MSZ EN :2010) szerinti legalább C20/25, illetve MSZ EN 206-1:2002 szerinti legalább C25/30 nyomószilárdsági osztályú beton átlagos nyomószilárdságának felel meg. Vagy másképp, az Eurocode 2 (MSZ EN :2010) szerinti C25/30, illetve MSZ EN 206-1:2002 szerinti C30/37 nyomószilárdsági osztályú beton átlagos nyomószilárdsága az közötti legalább C 25 nyomószilárdsági osztályú betonok átlagos nyomószilárdságának, továbbá az egykori legalább B nyomószilárdsági osztályú beton átlagos nyomószilárdságának felel meg.

25 Például az egykori B 400 nyomószilárdsági osztályú beton átlagos nyomószilárdsága az közötti legalább C 20 (és legfeljebb C 25) nyomószilárdsági osztályú betonok átlagos nyomószilárdságának, továbbá a mai Eurocode 2 (MSZ EN :2010) szerinti legalább C20/25 (és legfeljebb C25/30), illetve MSZ EN 206-1:2002 szerinti legalább C25/30 (és legfeljebb 25 C30/37) nyomószilárdsági osztályú beton átlagos nyomószilárdságának felel meg.

26 Vagy például, az Eurocode 2 (MSZ EN :2010) szerinti C25/30, illetve MSZ EN 206-1:2002 szerinti C30/37 nyomószilárdsági osztályú beton átlagos nyomószilárdsága az közötti legalább C 25 (és legfeljebb C 30), nyomószilárdsági osztályú betonok átlagos nyomószilárdságának, továbbá az egykori legalább B 400 (és legfeljebb B 500), nyomószilárdsági osztályú beton 26 átlagos nyomószilárdságának felel meg.

27 Egymásnak megfelelő átlagos nyomószilárdságú betonok szabványos nyomószilárdsági osztályainak összevetése Eurocode 2 MSZ EN E táblázat segítségével az Eurocode 2 (MSZ EN :2010) 1:2010) méretezési szabvány és az MSZ EN 206-1:2002 betonszabvány az alulmaradási tágasságra vonatkozó, eltérő felfogásának következménye is érzékelhető. Ha az Eurocode 2 alapján készített tervdokumentáció szerint valamely szerkezet elkészítéséhez például C25/30 nyomószilárdsági osztályú betonra van szükség, akkor a betont az MSZ EN 206-1:2002 szerinti C30/37 minőségben kell elkészíteni ahhoz, hogy a tervezett és a gyártott beton átlagos nyomószilárdsága egymásnak megfeleljen. Ha a gyárt rtó ezt nem veszi figyelembe, és a betont az MSZ EN 206-1:2002 szerinti C25/30 minőségben szállítja, akkor azt át fogja tudni adni, ha az átadás-átvételi eljárás során a beton átlagos nyomószilárdságából a nyomószilárdsági osztályt az MSZ EN 206-1:2002 betonszabvány szerint számítják ki, de nehézségei lesznek, ha a nyomószilárdsági osztály meghatározását a beruházó vagy a tervező az Eurocode 2 méretezési szabvány felfogásában követeli meg. 27 Ennek következményei ellen szerződéskötéskor kell védekezni.

28 Köszönöm m szépen a megtisztelő figyelmüket ket 28
