ALKALMASSÁGI VIZSGÁLATI JEGYZŐKÖNYV

Átírás

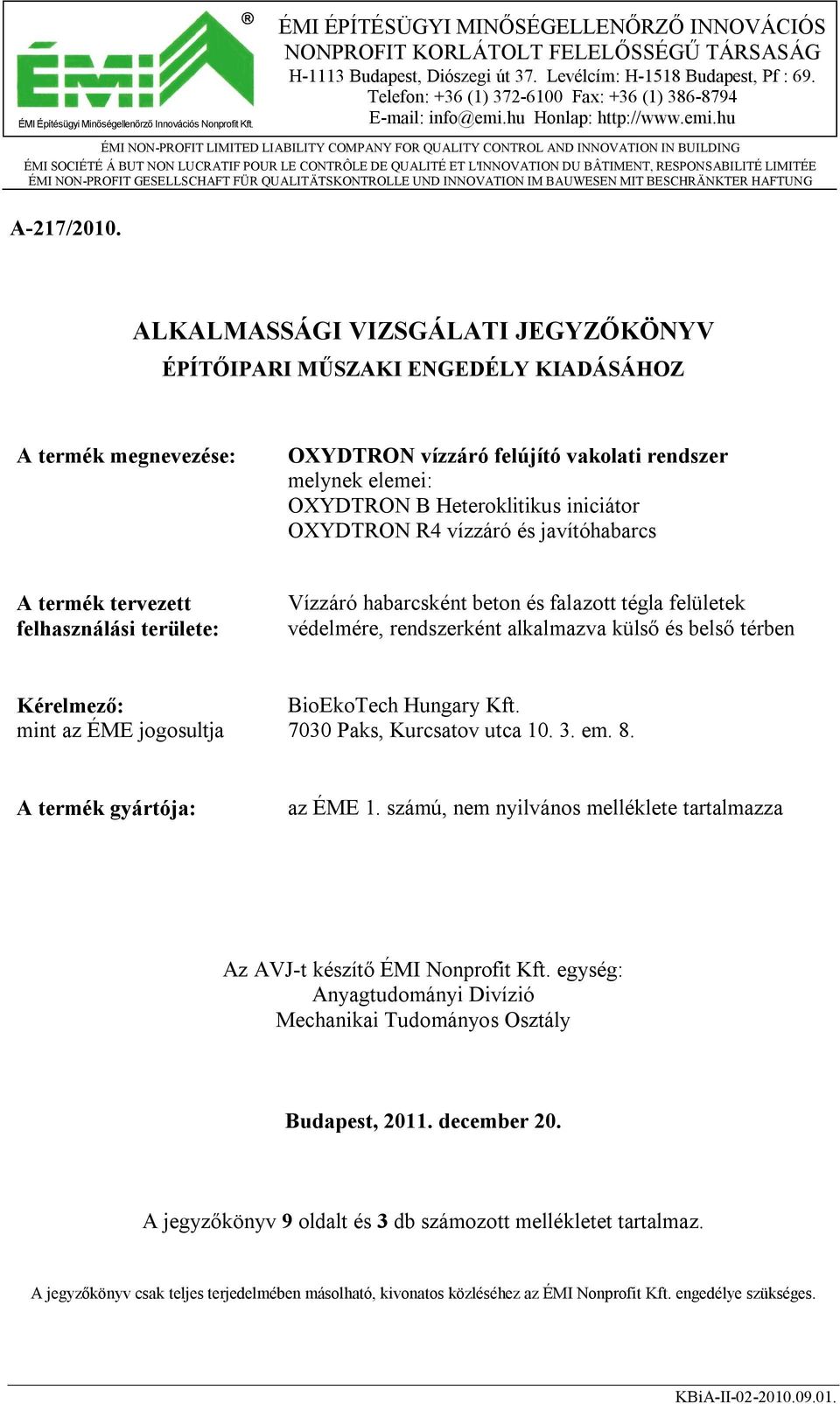

1 ÉMI Építésügyi Minőségellenőrző Innovációs Nonprofit Kft. ÉMI ÉPÍTÉSÜGYI MINŐSÉGELLENŐRZŐ INNOVÁCIÓS NONPROFIT KORLÁTOLT FELELŐSSÉGŰ TÁRSASÁG H-1113 Budapest, Diószegi út 37. Levélcím: H-1518 Budapest, Pf : 69. Telefon: +36 (1) Fax: +36 (1) info@emi.hu Honlap: ÉMI NON-PROFIT LIMITED LIABILITY COMPANY FOR QUALITY CONTROL AND INNOVATION IN BUILDING ÉMI SOCIÉTÉ Á BUT NON LUCRATIF POUR LE CONTRÔLE DE QUALITÉ ET L'INNOVATION DU BÂTIMENT, RESPONSABILITÉ LIMITÉE ÉMI NON-PROFIT GESELLSCHAFT FÜR QUALITÄTSKONTROLLE UND INNOVATION IM BAUWESEN MIT BESCHRÄNKTER HAFTUNG A-217/2010. ALKALMASSÁGI VIZSGÁLATI JEGYZŐKÖNYV ÉPÍTŐIPARI MŰSZAKI ENGEDÉLY KIADÁSÁHOZ A termék megnevezése: OXYDTRON vízzáró felújító vakolati rendszer melynek elemei: OXYDTRON B Heteroklitikus iniciátor OXYDTRON R4 vízzáró és javítóhabarcs A termék tervezett felhasználási területe: Vízzáró habarcsként beton és falazott tégla felületek védelmére, rendszerként alkalmazva külső és belső térben Kérelmező: mint az ÉME jogosultja BioEkoTech Hungary Kft Paks, Kurcsatov utca em. 8. A termék gyártója: az ÉME 1. számú, nem nyilvános melléklete tartalmazza Az AVJ-t készítő ÉMI Nonprofit Kft. egység: Anyagtudományi Divízió Mechanikai Tudományos Osztály Budapest, december 20. A jegyzőkönyv 9 oldalt és 3 db számozott mellékletet tartalmaz. A jegyzőkönyv csak teljes terjedelmében másolható, kivonatos közléséhez az ÉMI Nonprofit Kft. engedélye szükséges.

2 AVJ: A-217/ / ELŐZMÉNYEK, ADATOK 1.1. Előzmények A termékre vonatkozóan korábban kiadásra került a KIS-IZOLÁTOR Kft. részére az A-220/2006. számú Építőipari Műszaki Engedély. A KIS-IZOLÁTOR Kft. engedélyezte az A-220/2006. számú ÉME-hez kapcsolódó vizsgálati eredmények felhasználását az alkalmassági vizsgálat során. A Megbízó nyilatkozata alapján az OXYDTRON R4 vízzáró és javítóhabarcs receptúrája megegyezik az EUROKALMATRON A vízzáró felújító habarcs receptúrájával, az OXYDTRON B Heteroklitikus iniciátor receptúrája pedig megegyezik az EUROKALMATRON B vízzáró felújító habarcs receptúrájával A termék gyártási helye az ÉME 1. számú, nem nyilvános melléklete tartalmazza 1.3. A termék és a termék tervezett felhasználásának leírása Az OXYDTRON vízzáró felújító vakolati rendszert alkotó OXYDTRON B Heteroklitikus iniciátor és az OXYDTRON R4 vízzáró és javítóhabarcs gyárilag készre kevert szárazhabarcsok. Összetételük: cement kötőanyag és kizárólag ásványi eredetű adalékok. Felhasználhatóak: vízzáró habarcsként beton és falazott tégla felületek védelmére, rendszerként alkalmazva külső és belső térben. 2. KÖVETELMÉNYEK ÉS VIZSGÁLATI MÓDSZEREK 2.1. A termék műszaki jellemzői és azok vizsgálati/megítélési módszerei Termékjellemzők és mértékegységeik Követelmény Vizsgálati/értékelési R4* B* módszer Kötésidő MSZ EN 196-3:2005 kötés kezdete perc A1:2009 kötés vége Hajlítószilárdság N/mm 2 8,0 7,0 Nyomószilárdság N/mm 2 40,0 50,0 MSZ EN :2000 Tapadószilárdság (nedves tárolás esetén) A rendszer együttes eredménye: 7 napos N/mm 2 1,2 MSZ EN : napos 1,7 28 napos 3,8 Szilárdságcsökkenés 50 fagyasztási ciklus után % 20 - MSZ EN :2009 Vízzáróság 5 bar nyomáson 28 nincs - nap után vízbehatolás ÉMI módszer *Megjegyzés: R4 = OXYDTRON R4 vízzáró és javítóhabarcs B = OXYDTRON B Heteroklitikus iniciátor

3 /9 AVJ: A-217/ A termék műszaki jellemzői, azok vizsgálati eredményei és vizsgálati/megítélési módszerei A vizsgálatokat a Megbízó által laboratóriumunkba beszállított 1 zsák (25 kg/zsák) OXYDTRON R4 vízzáró és javítóhabarcs mintaanyagon és 1 vödör (15 kg/vödör) EUROKALMATRON B vízzáró felújító habarcs mintaanyagon végeztük. A vizsgálati mintákat a minőségi követelmények szempontjából vizsgáltuk Termoanalitikai azonosító vizsgálat A vizsgálatot az ÉMI Nonprofit Kft. Tűzvédelmi Tudományos Osztálya végezte az A-220/2006. számú megbízás keretében. A vizsgálat MOM gyártmányú 1500-as DERIVATOGRAPH-fal került elvégzésre. A vizsgálat eredményei az A-220/2006. számú Alkalmassági részvizsgálati jegyzőkönyvben láthatóak (1. melléklet) Szemcseméret-eloszlás vizsgálata A vizsgálatot az MSZ EN :1999 sz. szabvány szerint végeztük az A-220/2006. számú megbízás keretében. A vizsgálathoz Retchs 686 típusú szabványos szitasort (51. sorszámú) használtunk. A vizsgálat ideje alatt a laboratórium hőmérséklete 21 C, relatív páratartalma 55% volt. A vizsgálati eredmények az 1. táblázatban láthatóak. 1. táblázat Termék neve R4 B Névleges szemcsemérete 0-0, ,0 mm lyukbőségű szitán fennmaradt, tömeg % ,0 mm lyukbőségű szitán fennmaradt, tömeg % ,5 mm lyukbőségű szitán fennmaradt, tömeg % ,25 mm lyukbőségű szitán fennmaradt, tömeg % ,125 mm lyukbőségű szitán fennmaradt, tömeg % ,063 mm lyukbőségű szitán fennmaradt, tömeg % ,063 mm-nél kisebb szemcsék mennyisége, tömeg % A vizsgálati eredmények alapján a legnagyobb szemnagyság (D max ), mm 0,5 1,0 > 2,0 0, Kötésidő megállapítása A vizsgálatot az MSZ EN 196-3:2005 sz. szabvány szerint végeztük, Tonitechnik 7322 típusú automata Vicat készülékkel az A-220/2006. számú megbízás keretében. A vizsgálati eredmények a 2. táblázatban láthatóak.

4 AVJ: A-217/ / táblázat Termék neve OXYDTRON R4 OXYDTRON B Kötés kezdete, perc Kötés vége, perc Hajlító- és nyomószilárdság vizsgálata A vizsgálatot normál tárolás után az MSZ EN :2000 sz. szabvány szerint végeztük, illetve az OXYDTRON R4 termékből készült próbatesteket 50 fagyasztásiolvadási ciklus után vizsgáltuk az MSZ EN :2009 sz. szabványban megadott időjárási ciklusokat alkalmazva. Az OXYDTRON R4 vizsgálati eredményei a 3. táblázatban láthatóak. 3. táblázat Normál tárolás után 50 fagyási-olvadási ciklus után Sorszám Hajlítószilárdság Nyomószilárdság Hajlítószilárdság Nyomószilárdság N/mm 2 N/mm 2 N/mm 2 N/mm ,43 68,03 8,90 7, ,61 66, ,70 52,22 9,17 7, ,83 67, ,50 81,09 8,28 8, ,69 83,14 Átlag: 8,78 40,46 7,63 69,65 Hajlítószilárdság-csökkenés 50 fagyasztási-olvadási ciklus után: 13,1% Nyomószilárdság-csökkenés 50 fagyasztási-olvadási ciklus után: -72,1% * *Megjegyzés: a (-) előjelű szilárdság-csökkenés szilárdság-növekedést jelent. Az OXYDTRON B vizsgálati eredményei a 4. táblázatban láthatóak. 4. táblázat Sorszám Hajlítószilárdság N/mm ,73 8, , ,95 7, , ,96 7, ,40 Átlag: 7,75 54,20 Nyomószilárdság N/mm 2

5 /9 AVJ: A-217/ Tapadószilárdság vizsgálata A vizsgálatot az MSZ EN :2000 sz. szabvány szerint végeztük. Beton alapfelületre OXYDTRON B Heteroklitikus iniciátort, majd OXYDTRON R4 vízzáró és javítóhabarcsot hordtunk fel, így a teljes OXYDTRON vízzáró felújító vakolati rendszer kialakításra került. A tapadószilárdságot 20 C hőmérsékletű, 95% relatív nedvességtartalmú térben tárolt 7, 14 és 28 napos korú próbatesteken, illetve laboratóriumi körülmények között (20 C hőmérsékleten, 50% relatív nedvességtartalmú térben) tárolt 28 napos korú próbatesteken vizsgálatuk. A vizsgálati eredmények az 5. táblázatban láthatóak. 5. táblázat Tárolás módja 20 C, 95% relatív nedvességtartalom Próbatest kora 7 nap 14 nap 28 nap Sorszám Tapadószilárdság töréskép* N/mm ,38 a 2. 0,76 a 3. 1,11 a 4. 1,76 a 5. 1,20 a 6. 0,69 a 7. 1,27 a 8. 1,54 a 9. 1,55 a 10. 1,42 a Átlag: 1, ,26 a 2. 2,23 a 3. 1,70 a 4. 1,15 a 5. 1,49 a 6. 1,80 a 7. 1,51 a 8. 2,47 a 9. 1,65 a 10. 1,66 a Átlag: 1, ,18 a 2. 3,91 a 3. 3,42 a 4. 4,84 a 5. 4,91 a 6. 4,23 a 7. 4,98 a 8. 3,22 a 9. 2,37 ** a 10. 2,69 a Átlag: 3,93

6 AVJ: A-217/ / táblázat (folytatás) Tárolás módja 20 C, 50% relatív nedvességtartalom Megjegyzés: * Próbatest Sorszám Tapadószilárdság töréskép* kora N/mm ,57 a 2. 2,04 a 3. 1,15 a 4. 1,87 a 5. 2,36 a 28 nap 6. 1,75 a 7. 1,52 a 8. 1,66 a 9. 1,80 a 10. 1,55 a Átlag: 1,73 a töréskép = adhéziós törés a vizsgált habarcs és a hordozóanyag érintkezési felületén. A vizsgálati érték azonos a tapadószilárdsággal. ** a fém tépőlap eltörött, ezért az eredmény mérési hibának tekinthető. Ezt az értéket az átlag számításánál nem vettük figyelembe Vízzáróság vizsgálata A vizsgálatot 3-3 db C12/15 jelű, 28 napnál idősebb korú beton próbatesten végeztük el, melyekre 1-1 réteg OXYDTRON B Heteroklitikus iniciátor és OXYDTRON R4 vízzáró és javítóhabarcs került felhordásra. A beton próbakockákat a habarcsok felhordását megelőzően 3 napig víz alatt tároltuk. Az OXYDTRON B poranyaghoz bekeveréskor 40% vizet adtunk. A keverést követően a keveréket 40 percig pihentettük, majd újrakevertük. Az OXYDTRON R4 poranyaghoz 0,2 l/kg vizet adtunk. A próbakockákra először az OXYDTRON B Heteroklitikus iniciátor került felhordásra, majd nedves a nedvesre technológiával az OXIDTRON R4. A két réteg együttes vastagsága 5±1 mm volt. A frissen elkészített próbatesteket a habarcsok 2 napos koráig 95% relatív páratartalmú térben, majd 21 napos korig vízbe merítve tároltuk. 21 és 28 napos kor között a próbatestek tárolása laboratóriumi körülmények között történt. Ezt követően a próbatesteket 28 napon keresztül 5 bar víznyomásnak tettük ki, a habarcsokkal bevont oldal irányából (pozitív oldali víznyomás). A vizsgálatot követően a vízbehatolást a próbakockák félbehasításával ellenőriztük. A vizsgálati eredmények a 6. táblázatban láthatóak. 6. táblázat Próbatest sorszáma Vízbehatolás mélysége mm 1. 0,0 2. 0,0 3. 0,0 Átlag 0,0

7 /9 AVJ: A-217/ Vízzáróság vizsgálata tégla falazaton A vizsgálatot az A-2226/2007. számú megbízás keretében végeztük el (A-2226/2007. számú Utóellenőrzési vizsgálati jegyzőkönyv: 2. melléklet) A vizsgálat eredménye alapján szemrevételezéssel megállapítható módon a termék a téglafal vízfelszívását megállította, a vízzáró felújító habarccsal kezelt falfelület kevesebb vizet szívott fel, mint a nem kezelt modellfal Tartósság vizsgálata referenciavizsgálattal A vizsgálat során a Paksi Atomerőmű Zrt. vízkivételi művében elvégzett referenciamunkán ellenőriztük a különböző korú OXYDTRON R4 és OXYDTRON B habarcsok szilárdsági jellemzőinek összehasonlításával a rendszer tartósságát (A-217/2010. számú Alkalmassági részvizsgálati jegyzőkönyv: 3. melléklet) A vizsgálatok eredményei alapján a vizsgált vizesedő falfelületeken alkalmazott OXYDTRON vízzáró felújító vakolati rendszer szilárdsági jellemzői közelítőleg 5 év alatt nem csökkentek, sőt, többszörösére nőttek A vizsgálati eredmények értékelése Az OXYDTRON vízzáró felújító vakolati rendszer tulajdonságai kielégítették a 2.1. pontban megadott követelményértékeket a vizsgált tulajdonságok szempontjából. 3. MEGFELELŐSÉG IGAZOLÁS KÖVETELMÉNYEI 3.1. Megfelelőség igazolási módszer A 99/470/EK bizottsági határozat alapján, a 89/106/EGK tanácsi irányelv III. melléklet és a 3/2003 (I. 25.) BM-GKM-KvVM együttes rendelet 4. sz. melléklet szerinti: (3) rendszer. 4. ALKALMASSÁGI FELTÉTELEK 4.1. Termék Az OXYDTRON vízzáró felújító vakolati rendszer elemei: az OXYDTRON R4 vízzáró és javítóhabarcs és az OXYDTRON B Heteroklitikus iniciátor tulajdonságai elégítsék ki a 2.1. pontban megadott követelményértékeket Gyártás A gyártó feladata olyan minőségirányítási rendszer, üzemi gyártásellenőrzés kialakítása, illetve működtetése, mely a termékeknek a műszaki specifikáció követelményeit kielégítő jellemzőit garantálja. Az üzemi gyártásellenőrzési rendszernek tartalmaznia kell:

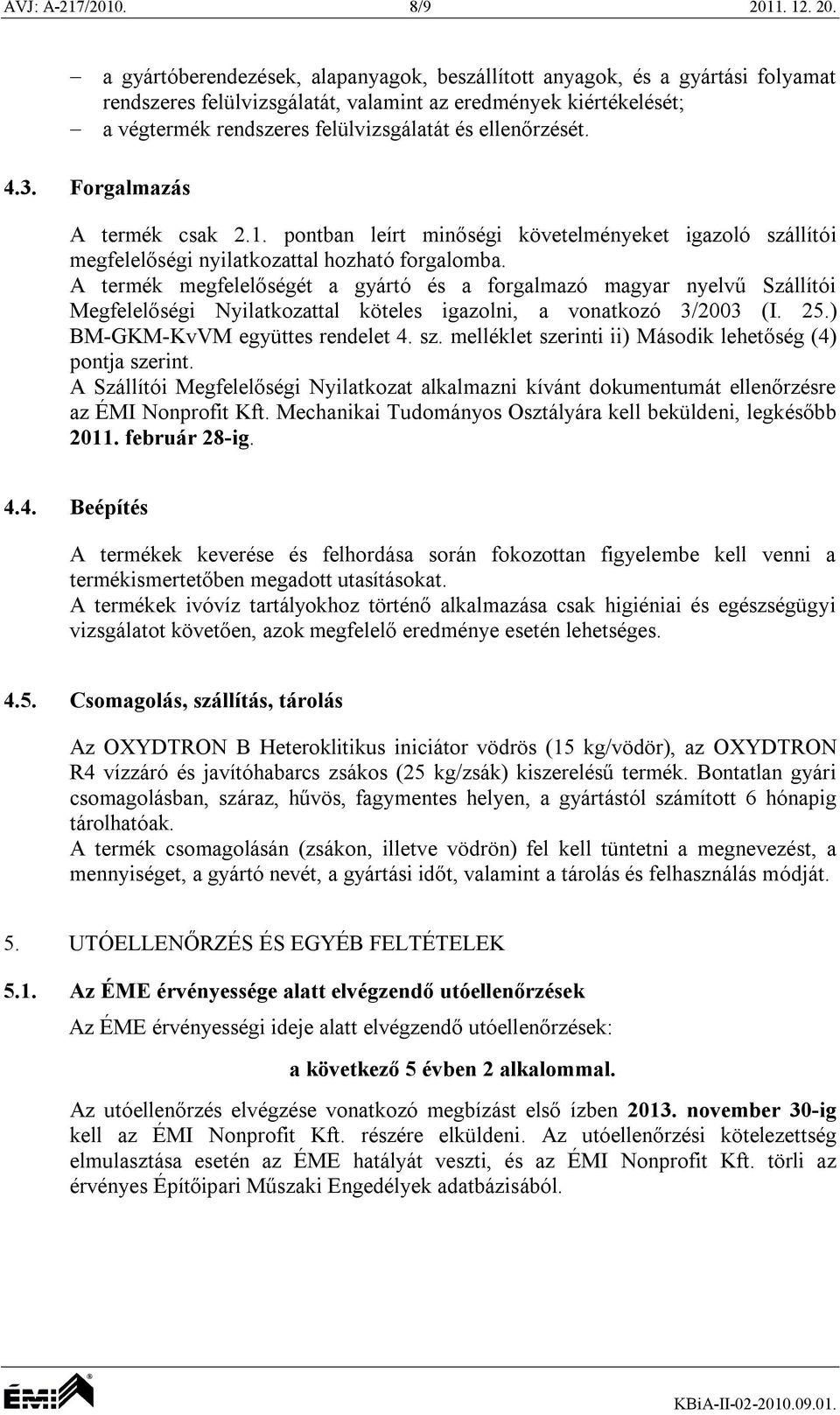

8 AVJ: A-217/ / a gyártóberendezések, alapanyagok, beszállított anyagok, és a gyártási folyamat rendszeres felülvizsgálatát, valamint az eredmények kiértékelését; a végtermék rendszeres felülvizsgálatát és ellenőrzését Forgalmazás A termék csak 2.1. pontban leírt minőségi követelményeket igazoló szállítói megfelelőségi nyilatkozattal hozható forgalomba. A termék megfelelőségét a gyártó és a forgalmazó magyar nyelvű Szállítói Megfelelőségi Nyilatkozattal köteles igazolni, a vonatkozó 3/2003 (I. 25.) BM-GKM-KvVM együttes rendelet 4. sz. melléklet szerinti ii) Második lehetőség (4) pontja szerint. A Szállítói Megfelelőségi Nyilatkozat alkalmazni kívánt dokumentumát ellenőrzésre az ÉMI Nonprofit Kft. Mechanikai Tudományos Osztályára kell beküldeni, legkésőbb február 28-ig Beépítés A termékek keverése és felhordása során fokozottan figyelembe kell venni a termékismertetőben megadott utasításokat. A termékek ivóvíz tartályokhoz történő alkalmazása csak higiéniai és egészségügyi vizsgálatot követően, azok megfelelő eredménye esetén lehetséges Csomagolás, szállítás, tárolás Az OXYDTRON B Heteroklitikus iniciátor vödrös (15 kg/vödör), az OXYDTRON R4 vízzáró és javítóhabarcs zsákos (25 kg/zsák) kiszerelésű termék. Bontatlan gyári csomagolásban, száraz, hűvös, fagymentes helyen, a gyártástól számított 6 hónapig tárolhatóak. A termék csomagolásán (zsákon, illetve vödrön) fel kell tüntetni a megnevezést, a mennyiséget, a gyártó nevét, a gyártási időt, valamint a tárolás és felhasználás módját. 5. UTÓELLENŐRZÉS ÉS EGYÉB FELTÉTELEK 5.1. Az ÉME érvényessége alatt elvégzendő utóellenőrzések Az ÉME érvényességi ideje alatt elvégzendő utóellenőrzések: a következő 5 évben 2 alkalommal. Az utóellenőrzés elvégzése vonatkozó megbízást első ízben november 30-ig kell az ÉMI Nonprofit Kft. részére elküldeni. Az utóellenőrzési kötelezettség elmulasztása esetén az ÉME hatályát veszti, és az ÉMI Nonprofit Kft. törli az érvényes Építőipari Műszaki Engedélyek adatbázisából.

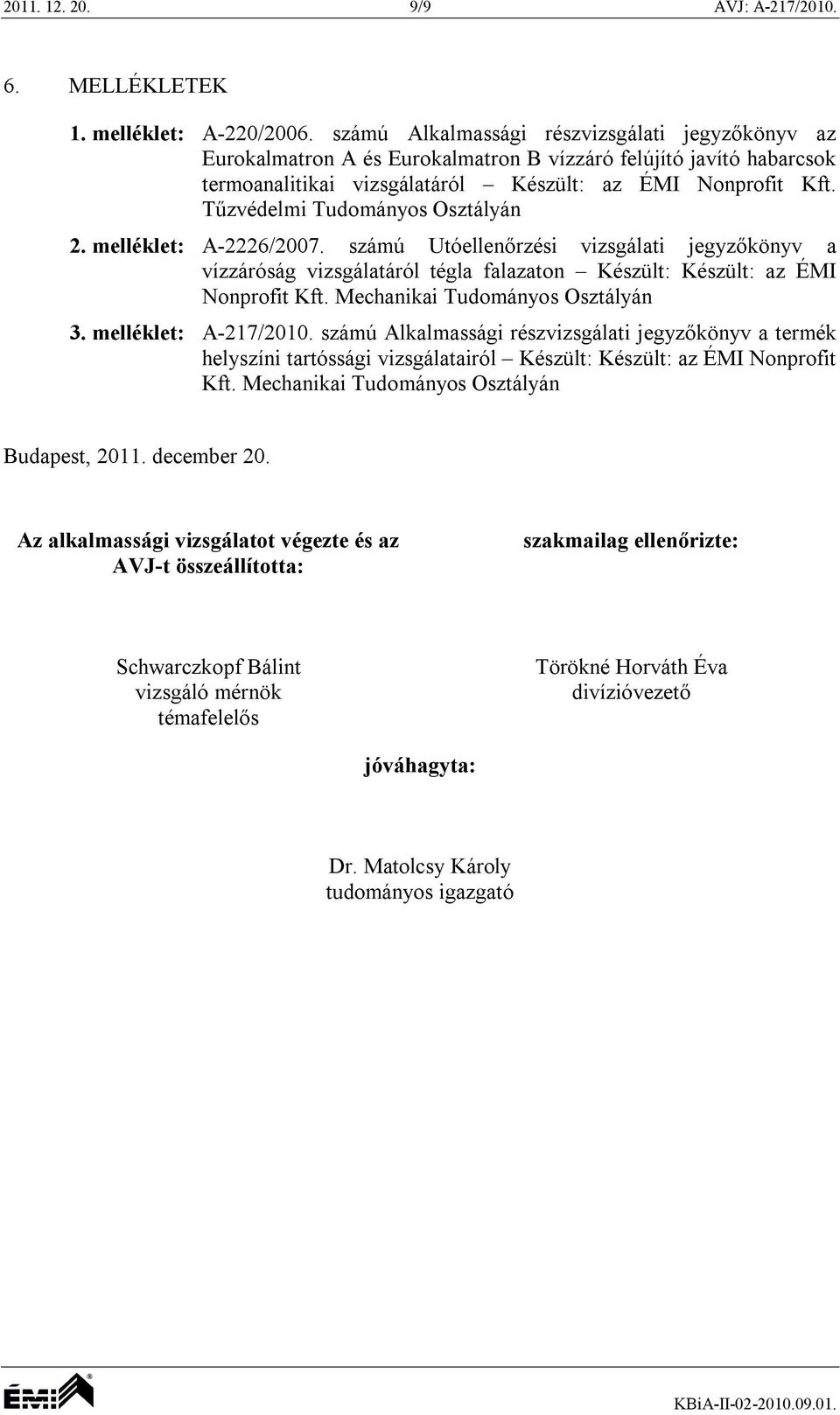

9 /9 AVJ: A-217/ MELLÉKLETEK 1. melléklet: A-220/2006. számú Alkalmassági részvizsgálati jegyzőkönyv az Eurokalmatron A és Eurokalmatron B vízzáró felújító javító habarcsok termoanalitikai vizsgálatáról Készült: az ÉMI Nonprofit Kft. Tűzvédelmi Tudományos Osztályán 2. melléklet: A-2226/2007. számú Utóellenőrzési vizsgálati jegyzőkönyv a vízzáróság vizsgálatáról tégla falazaton Készült: Készült: az ÉMI Nonprofit Kft. Mechanikai Tudományos Osztályán 3. melléklet: A-217/2010. számú Alkalmassági részvizsgálati jegyzőkönyv a termék helyszíni tartóssági vizsgálatairól Készült: Készült: az ÉMI Nonprofit Kft. Mechanikai Tudományos Osztályán Budapest, december 20. Az alkalmassági vizsgálatot végezte és az AVJ-t összeállította: szakmailag ellenőrizte: Schwarczkopf Bálint vizsgáló mérnök témafelelős Törökné Horváth Éva divízióvezető jóváhagyta: Dr. Matolcsy Károly tudományos igazgató
