1 Homlokzati burkolókövek hőterhelése Dr. Gálos Miklós Dr. Majorosné Dr. Lublóy Éva Biró András

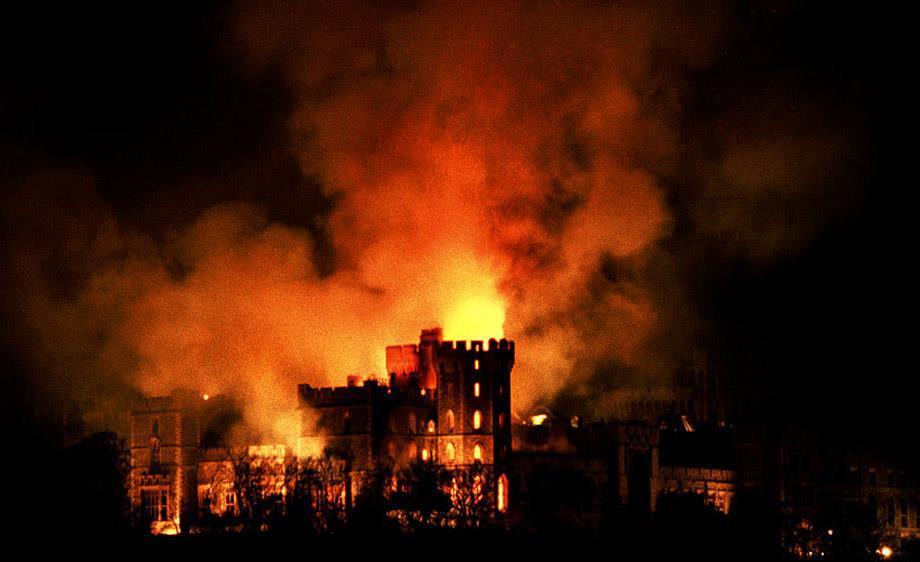

2 Korábbi tűzesetek Windsor Castle Hampton Court Palace York Minster Pauler utca (lépcső)

3 Tűzhatás modellezése EN : névleges hőmérséklet idő-görbék Mérnöki gyakorlatban használatos természetes tűzmodellek Névleges hőmérséklet-idő görbék: belső tűz görbe külső tűz görbe szénhidrogéntűz görbe spec. tűzgörbék további esetekre

4 Névleges hőmérséklet-idő görbék Gázhőmérséklet ( C) 1200 Szénhidrogéntűz Szabványos tűz 600 Külső tűz Idő (perc)

5 Kísérleti anyagok gránit (Rosa Beta, Olaszország) labradorit (Pakoslawice, Lengyelország) forrásvizi mészkő (Sűttő, Haraszti bánya) márvány (Carrara, Olaszország)

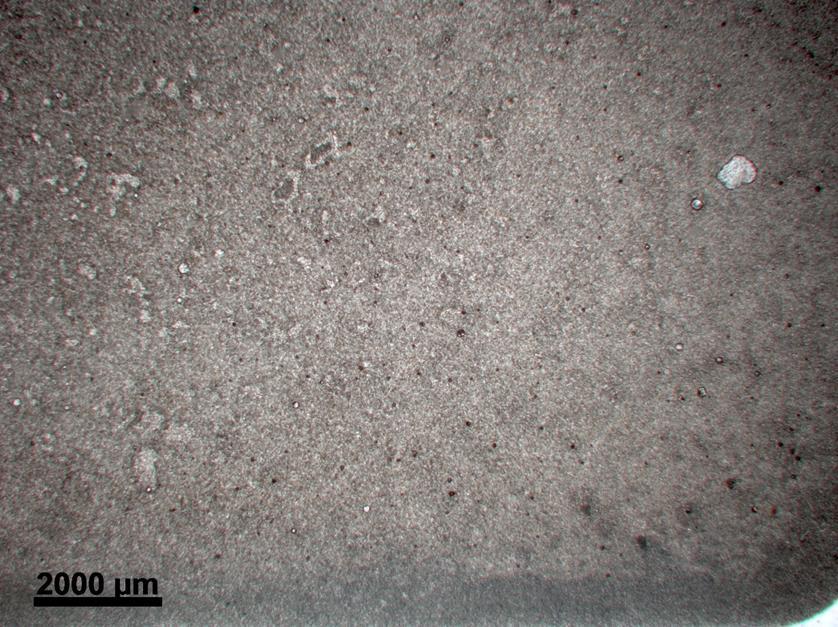

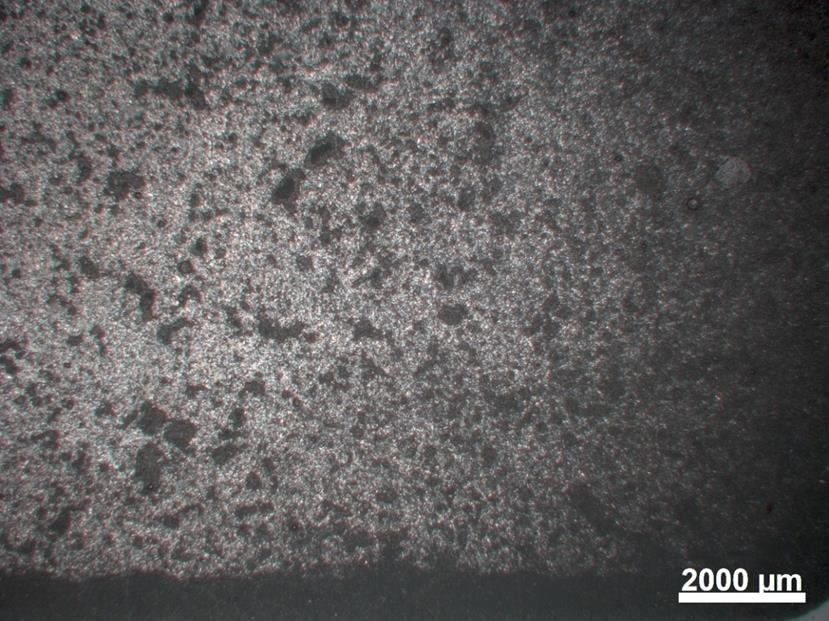

6 Mikroszkópos vizsgálat (mészkő)

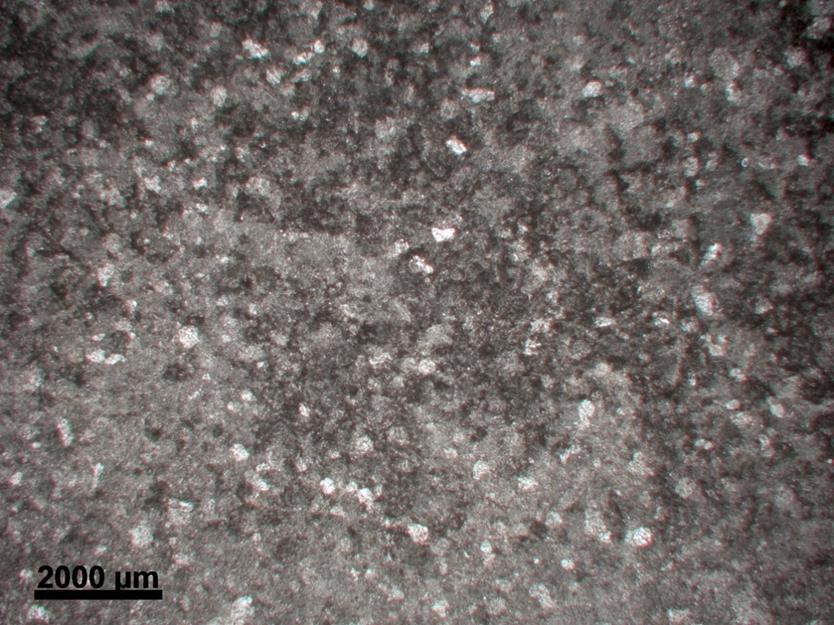

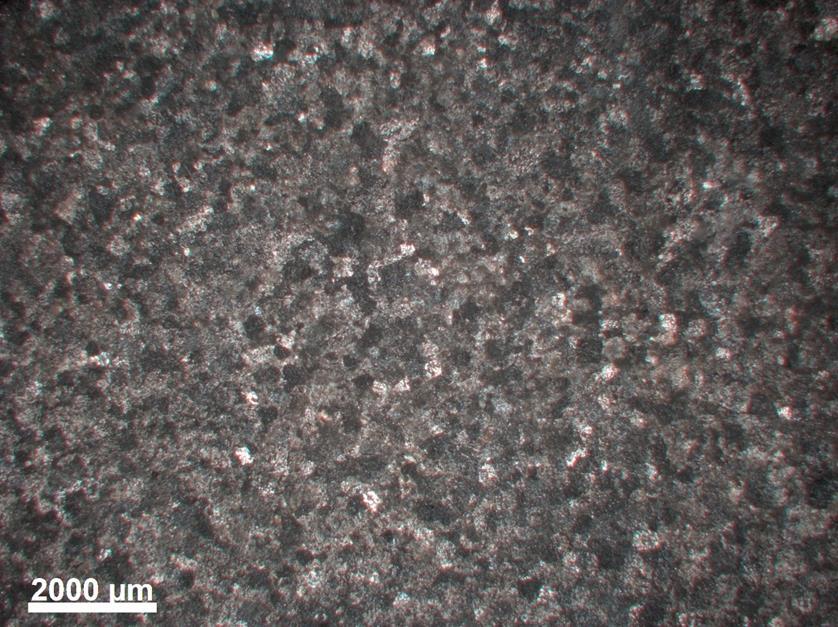

7 Mikroszkópos vizsgálat (márvány)

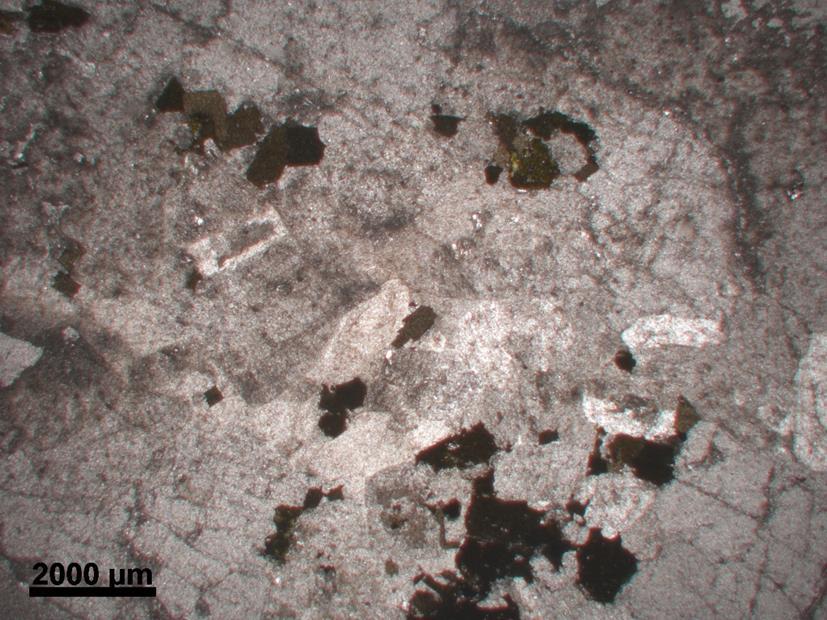

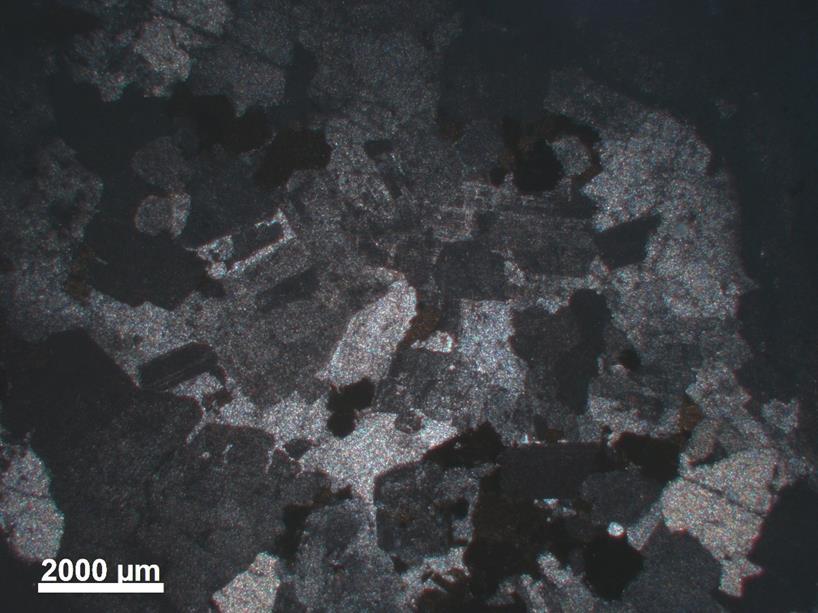

8 Mikroszkópos vizsgálat (gránit)

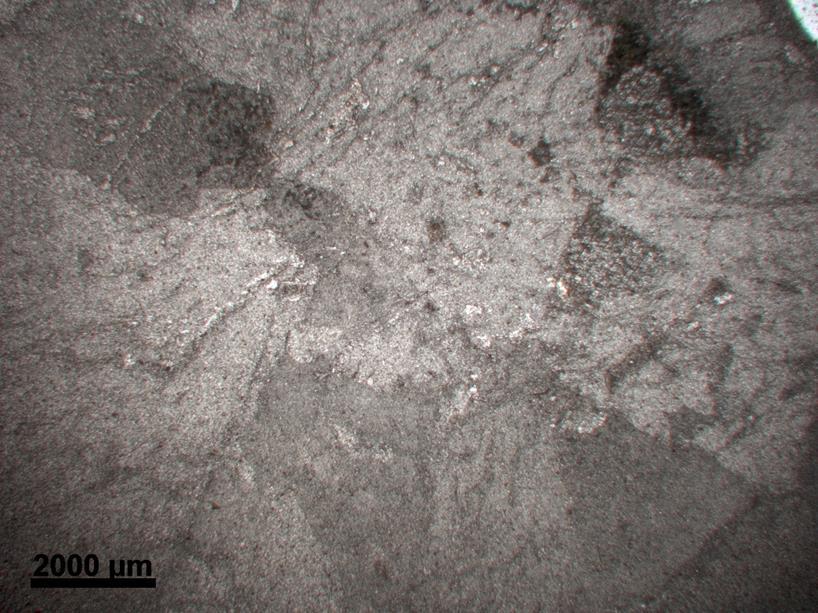

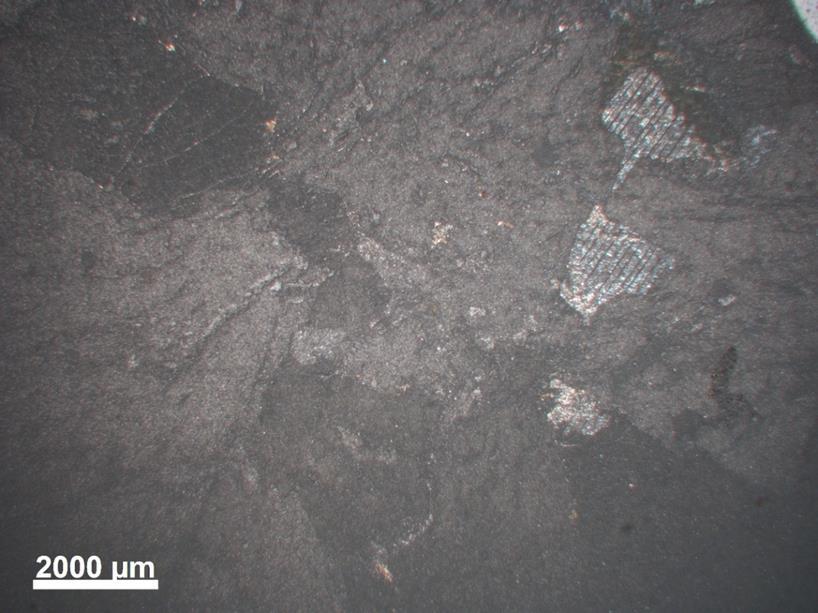

9 Mikroszkópos vizsgálat (labradorit)

10 Célkitűzések Időbeni változások Tűzhatás alatt stabilitási problémák itt nem olyan jelentősek Tűzhatás utáni, reziduális Kőzetek reziduális tulajdonságainak pontosabb megismerése Mechanikai Anyagi

11 Próbatestek kialakítása Kőzetenként, hőlépcsőnként 3-3 összesen 6 hőlépcsőhöz és 1 referenciahőmérséklethez : Nyomószilárdság vizsgálathoz: henger d=50 mm h=60 mm Brazil vizsgálathoz: henger d=50 mm h=30 mm Hajlító vizsgálathoz: hasáb a=150 mm b=25 mm c=50 mm Továbbá: Vékonycsiszolatok mikroszkópos vizsgálathoz

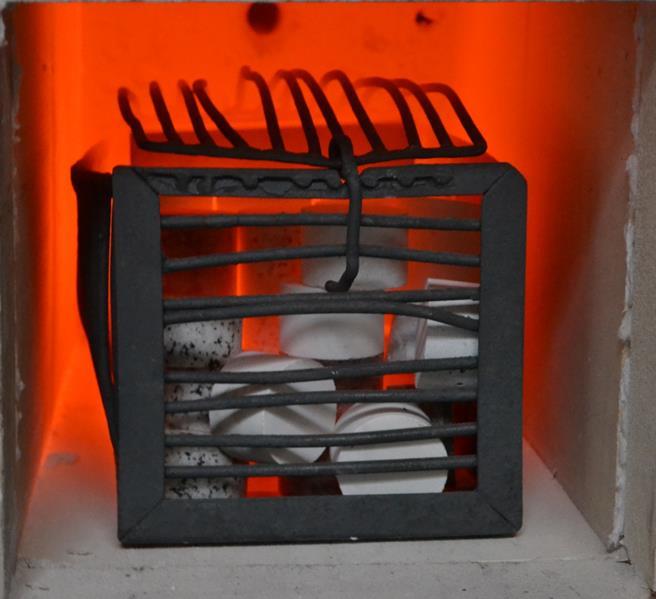

12 Kísérleti mátrix Hőm Gránit Labradorit Mészkő Márvány [ C] ny hajl. has. ny hajl. has. ny hajl. has. ny hajl. has Összes próbatest szám: 216

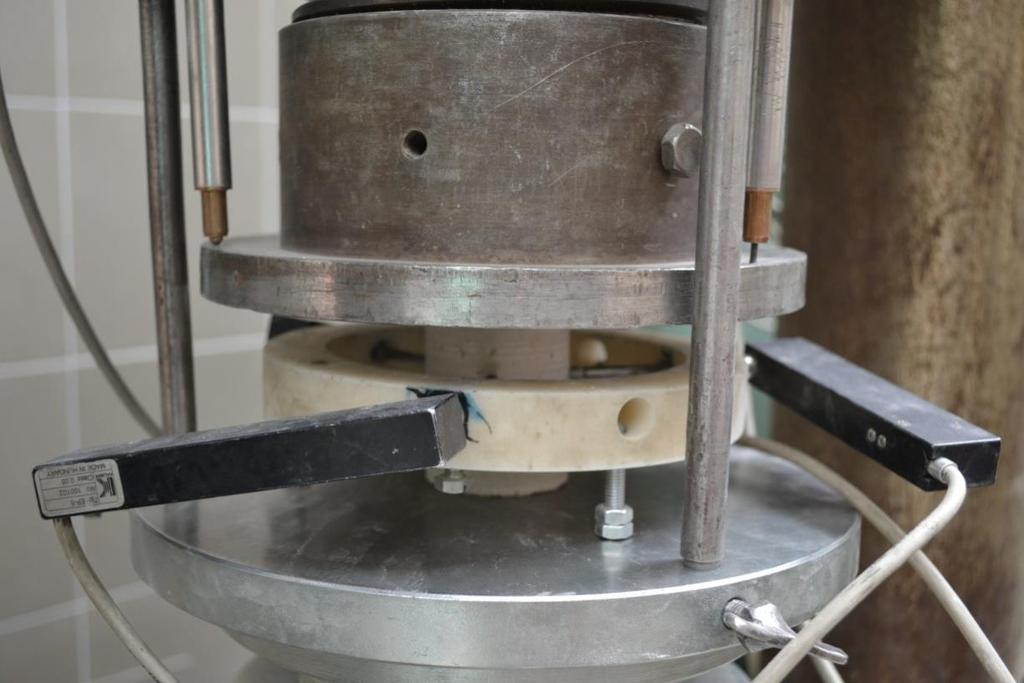

13 Nyomószilárdság vizsgálat Hengeren végezve (d=50 mm h=60 mm) DRMB200 típusú törőgép Folytonosan rögzített adatok: Erő 3 db útadóval axiális elmozdulás 3 db útadóval laterális elmozdulás

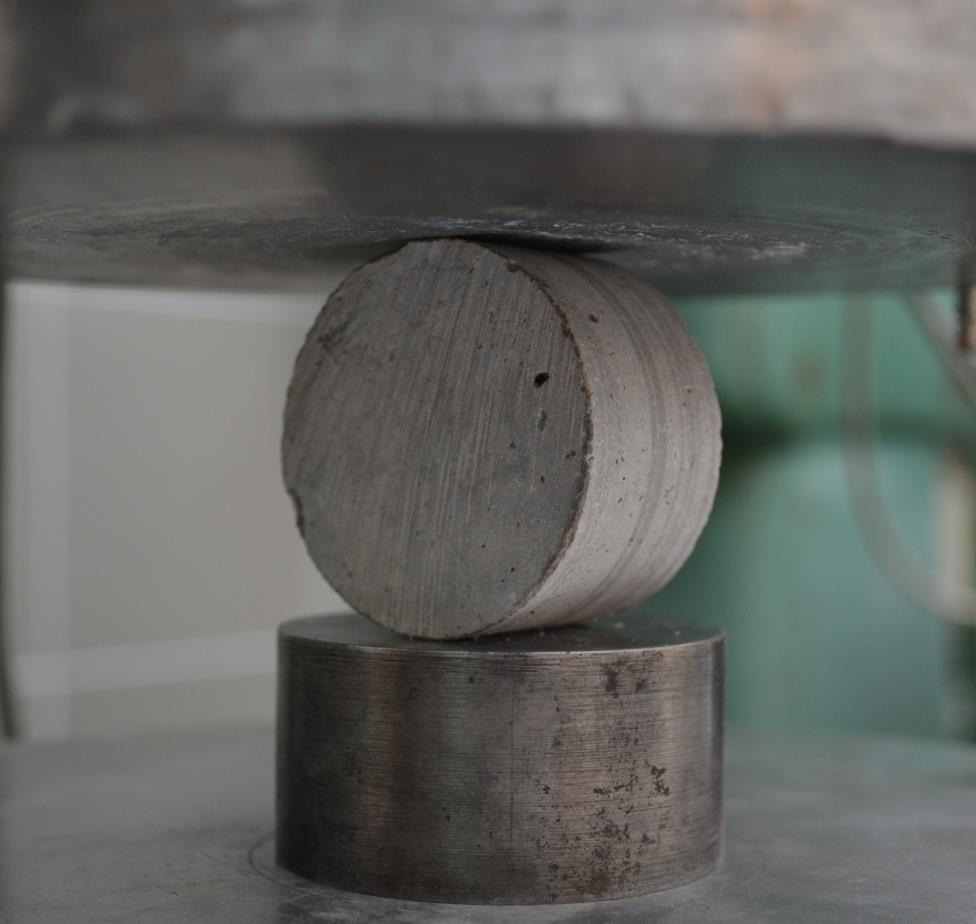

14 Hasító-húzószilárdság vizsgálat (Brazil) Henger (d=50 mm h=30 mm) DRMB200 típusú törőgép Rögzített adat: Törőerő

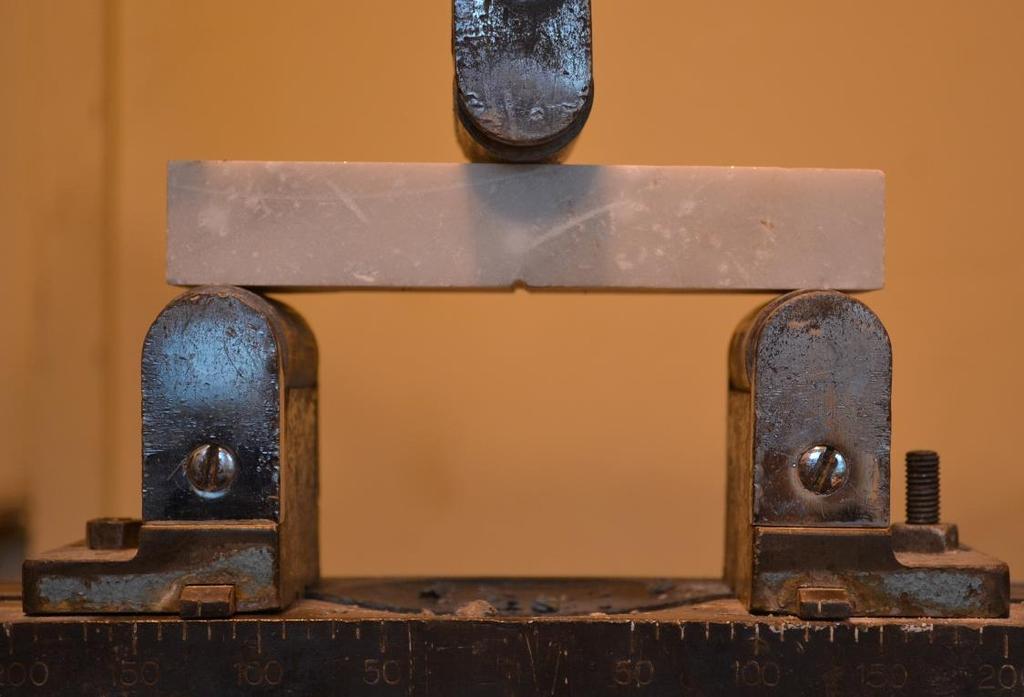

15 Hajlító-húzószilárdság vizsgálat Hasábon végezve (a=150 mm b=25 mm c=50 mm) TIW ZD 10/90 Támaszköz 125 mm Támaszköz közepén vonalmenti terhelés (hárompontos elrendezés) Rögzített adat: Törőerő

Derivatográfiás vizsgálat Alkalmazott berendezés: Derivathograph Q-1500 D Mérés paraméterei Referencia anyag: alumínium-oxid Felfűtési sebesség: 10 C/perc Hőmérsékleti

16 Derivatográfiás vizsgálat Alkalmazott berendezés: Derivathograph Q-1500 D Mérés paraméterei Referencia anyag: alumínium-oxid Felfűtési sebesség: 10 C/perc Hőmérsékleti tartomány C Bemért mintatömeg: 200 mg TG érzékenység: 50 mg Korund tégely Görbék TG (termogravimetriás) DTG (derivatív termogravimetriás) DTA (differenciál termoanalízis)

17 Szemrevételezés Esztétikai változások Szín Fény Szerkezeti változások Repedések Töréskép változása

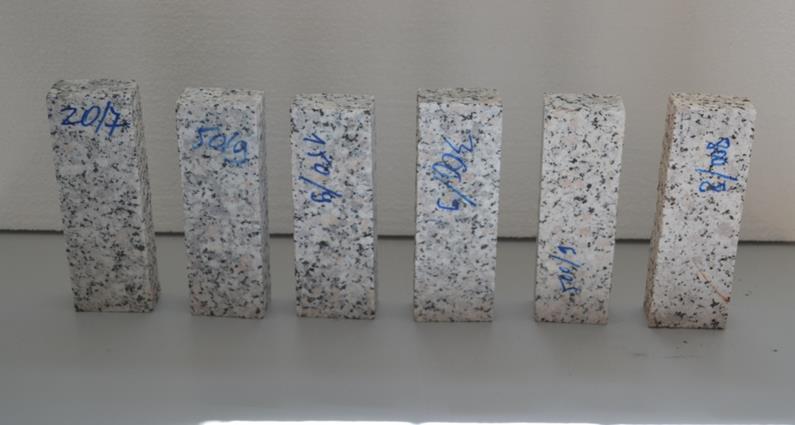

18 20 C 50 C 150 C 300 C 500 C 800 C

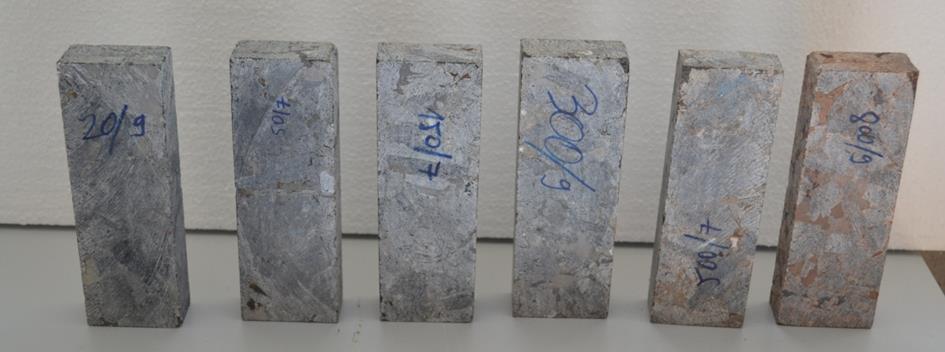

19 20 C 50 C 150 C 300 C 500 C 800 C

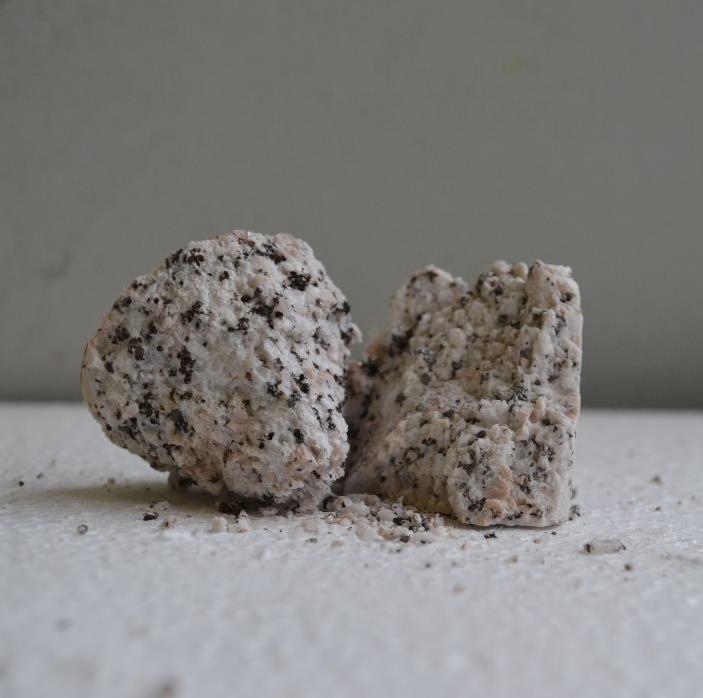

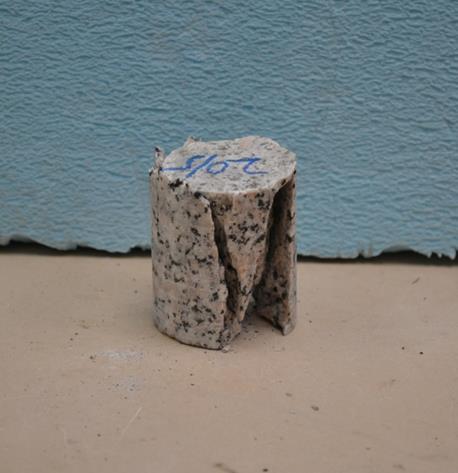

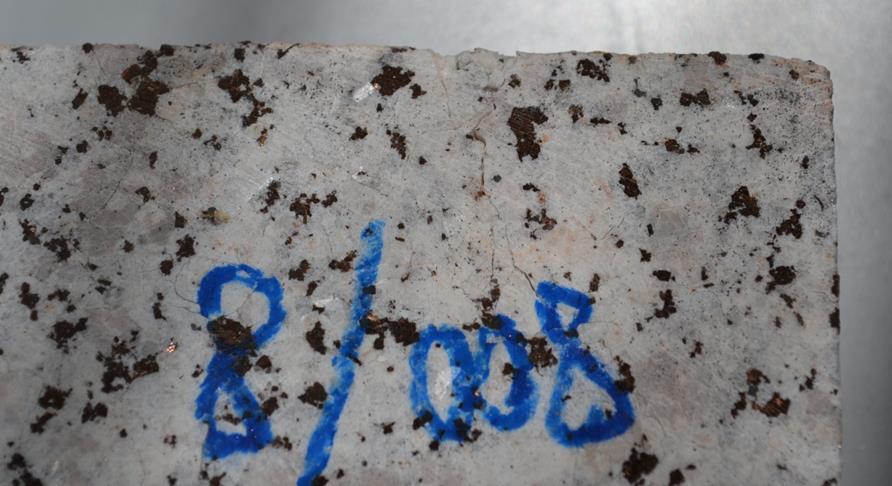

20 Gránit 800 C

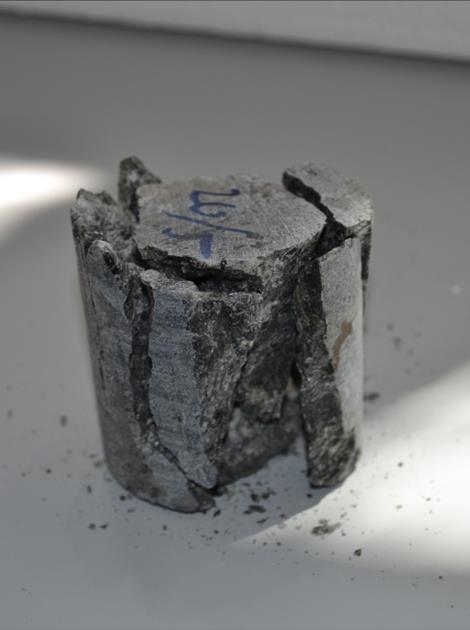

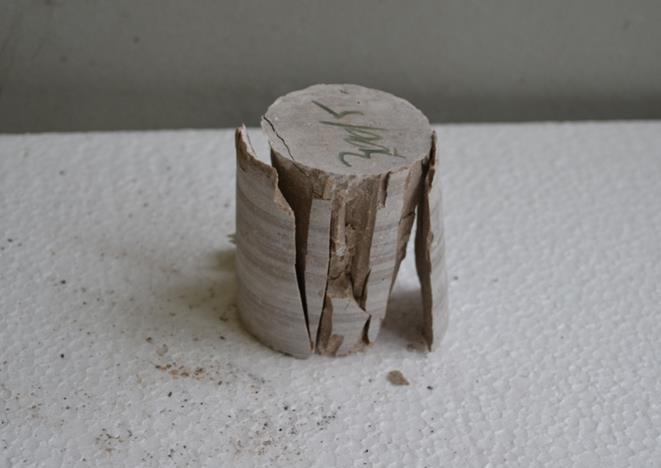

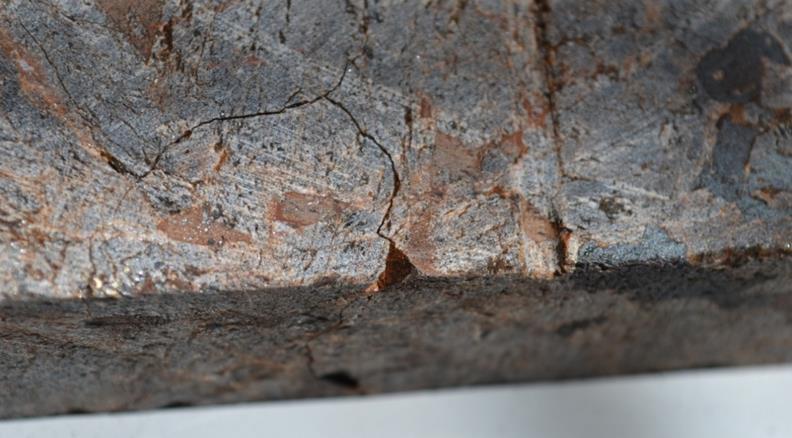

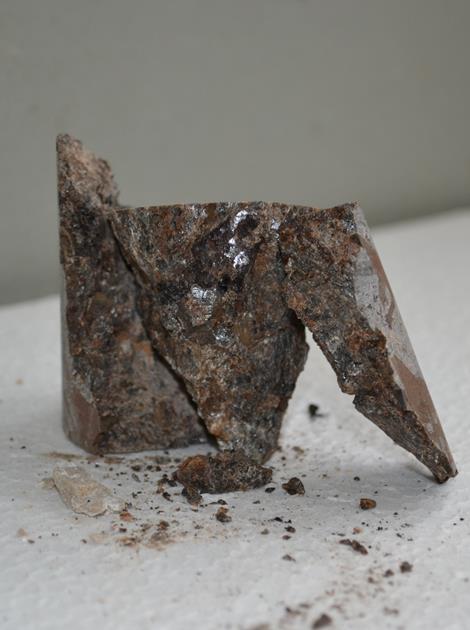

21 Labradorit 800 C

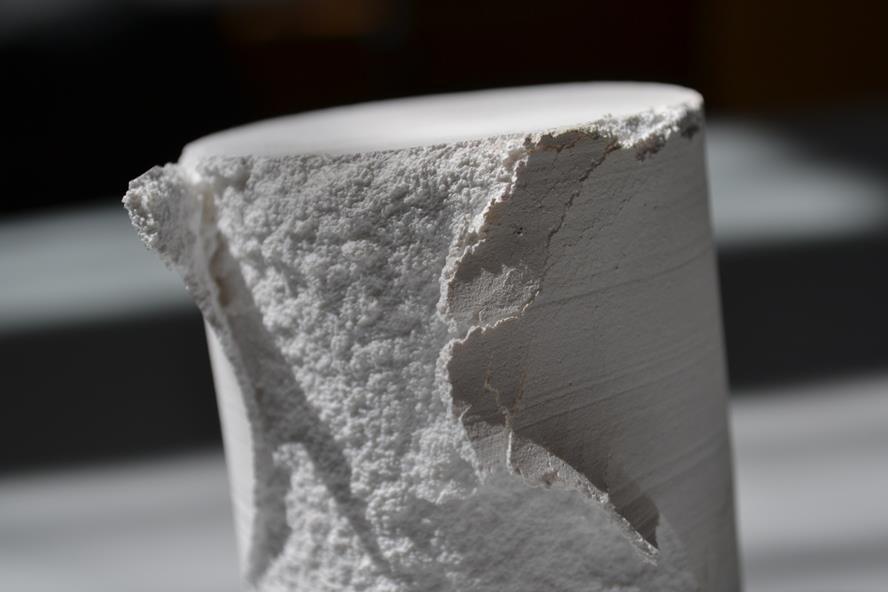

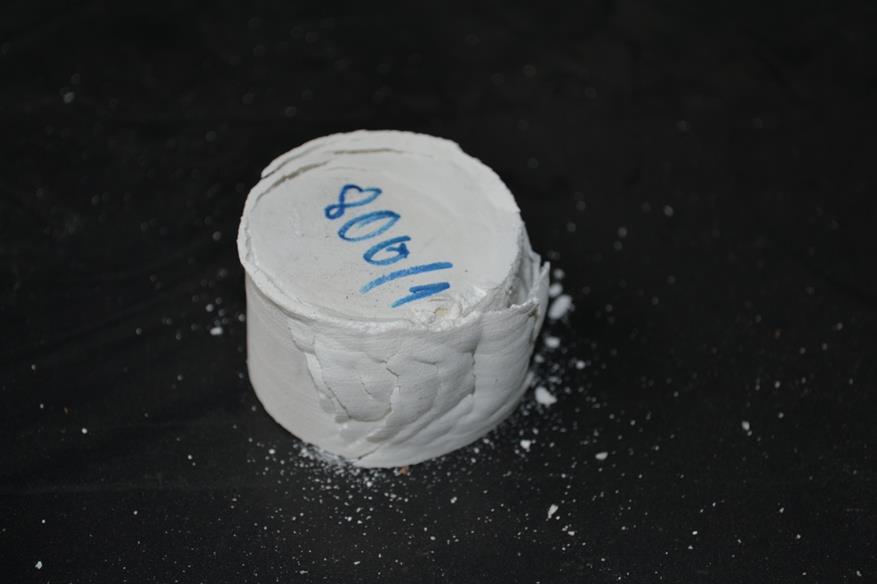

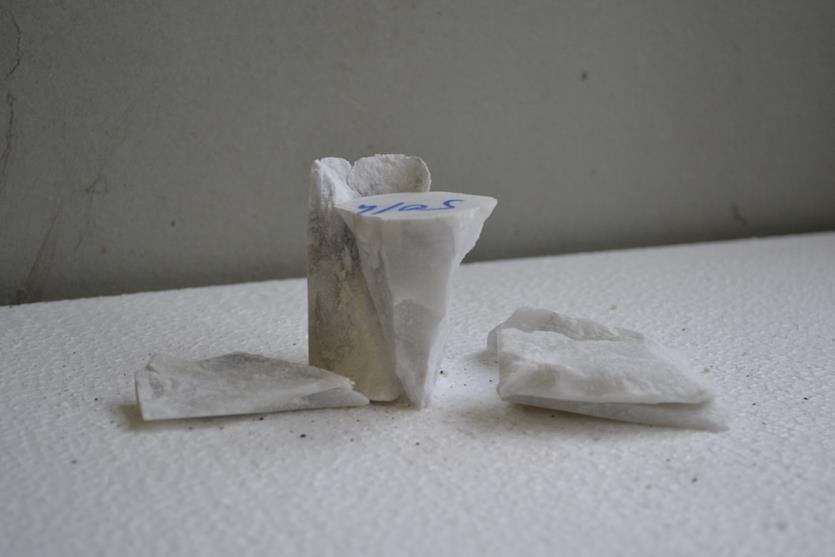

22 Márvány 800 C

23 Márvány 800 C

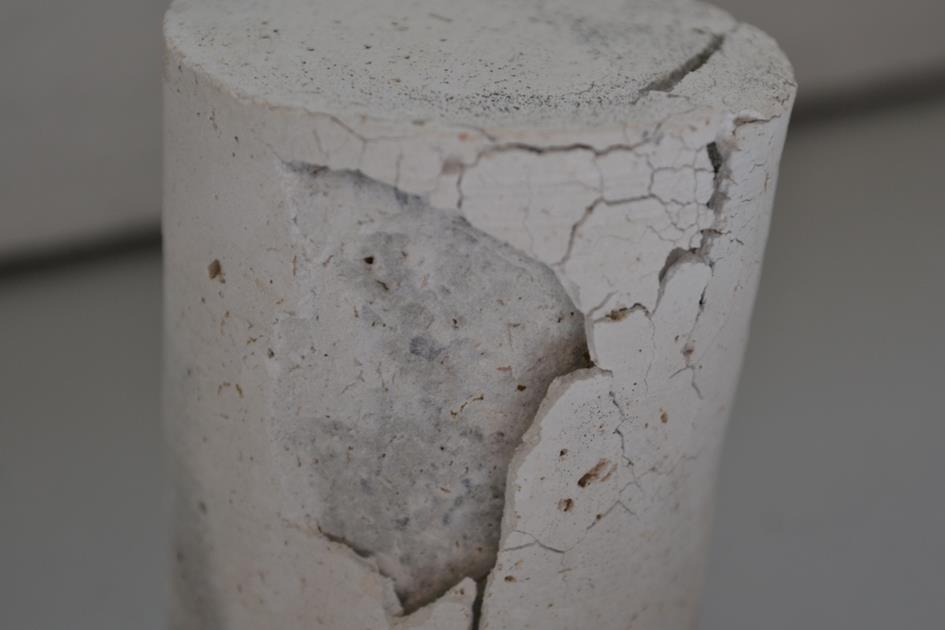

24 Mészkő 800 C

25 Nyomószilárdság 3 próbatest hőlépcsőnként

26 Nyomószilárdság 3 próbatest hőlépcsőnként

35 Hajlító-húzószilárdság 3 próbatest hőlépcsőnként

36 Hajlító-húzószilárdság 3 próbatest hőlépcsőnként

37 Hasító-húzószilárdság 3 próbatest hőlépcsőnként

38 Hasító-húzószilárdság 3 próbatest hőlépcsőnként

39 Derivatográfiás vizsgálat (márvány)

40 Konklúzió Az elvégzett vizsgálatok alapján a vizsgált kőzetek közül burkolóelemként a forrásvízi mészkő a leginkább ajánlott, míg teherhordó, főként nyomásnak kitett elemként a labradorit és szintén a mészkő alkalmazható, mindez akkor, ha a tűzvédelmet helyezzük előtérbe.

41 Források B. Chakrabarti, T. Yates, A. Lewry, Effect of fire damage on natural stonework in buildings, Elsevier Science Ltd, 1995 A Ozguven, Y. Ozcelik, Effects of high temperature on physico-mechanical properties of Turkish natural building stones, Engineering Geology, 2014 MSZ EN :2005 Eurocode 1: A tartószerkezeteket érő hatások rész: Általános hatások. A tűznek kitett szerkezeteket érő hatások, Magyar Szabvány, Magyar Szabványügyi Testület, 2005 Balázs L Gy, Horváth L, Kulcsár B, Lublóy É, Maros J, Mészöly T, Sas V, Takács L, Vígh L G Szerkezetek tervezése tűzteherre az MSZ-EN szerint (vasbeton, acél, fa) Budapest: Magyar Mérnöki Kamara, p.(isbn: ) Török Á., Geológia mérnököknek, Műegyetemi Kiadó, 2007, ISBN Kopecskó K. (2006): Gőzölés hatása a cement klinkerásványainak kloridion megkötő képességére, PhD értekezés, Budapest Balázs Gy., Építőanyagok és kémia, Műegyetemi Kiadó, 1994, Jegyzet azonosító : 94493

42 Köszönöm szépen a figyelmet! A szerzők köszönetet mondanak az UNKP BOLYAI kutatási támogatásért.
