1 LÁTSZÓBETON MI KELL A JÓ VÉGEREDMÉNYHEZ PMSZ-MÉTP ÓBUDA-ÚJLAK, JÚNIUS 4. ASZTALOS ISTVÁN

2 A SIKA CSOPORT RÖVID TÖRTÉNETE A céget KasparWinkler alapította 1910-ben Állandó növekedés által mára a világ egyik vezető építéskémiai cégévé vált Magyarországon már a II. világháború előtt is volt képviselete (Bp. Vilmos császár út 61.) 2 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

3 A SIKA CÉGCSOPORT ADATAI 2012 Jelen vagyunk 5 kontinensen, több mint 80 országban Több mint 120 telephely alkalmazott 3 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

4 A SIKA HUNGÁRIA KFT óta, ma 37 alkalmazott Bp. XI. PrielleKornélia u Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

5 5 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

10 BEVEZETŐ VÁLLALKOZÁSBA ADÁS ELŐTT TÖRTÉNELMI VISSZAPILLANTÁS SZERVEZÉSI FELTÉTELEK FONTOSSÁGA BETONTECHNOLÓGIAI ELŐTERV JELENTŐSÉGE VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ALAPANYAGAIVAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK A BETON ELŐÁLLÍTÁSA AZ ÖNTŐFORMÁK A ZSALULEVÁLASZTÁS AZ UTÓKEZELÉS FELÜLETI KÉSLELTETÉS Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

11 VÁLLALKOZÁSBA ADÁS ELŐTT TÖRTÉNELMI VISSZAPILLANTÁS T E R V E Z Ő I F E L E L Ő S S É G 11 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István Kiscelli Múzeum Építészeti Gyűjtemény

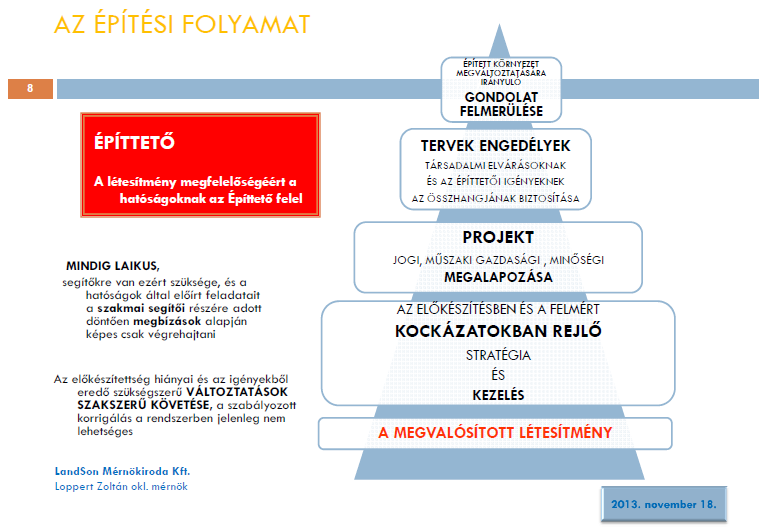

12 VÁLLALKOZÁSBA ADÁS ELŐTT SZERVEZÉSI FELTÉTELEK FONTOSSÁGA T E R V E Z Ő I F E L E L Ő S S É G 12 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

13 VÁLLALKOZÁSBA ADÁS ELŐTT BETONTECHNOLÓGIAI ELŐTERV JELENTŐSÉGE Vállalkozásba adás segítése, tervezői szempontok fokozott érvényesítése Vállalkozási feltételek részletes és tételes felsorolásának lehetősége Legfontosabb műszaki és szervezési szempontok összefoglalása Betonnal szemben támasztott követelmények Mintafelület készítésének részletezése Vállalkozók felsorolása: betonüzem, betonszállító, kivitelező stb. Vállalkozásba adáshoz projekt menedzser alkalmazásának szükségessége 13 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

14 VÁLLALKOZÁSBA ADÁS ELŐTT BETONTECHNOLÓGIAI ELŐTERV JELENTŐSÉGE Ki tud ebben a tervezőnek segíteni? Szoros együttműködés szükséges BERUHÁZÓ + TERVEZŐ + TECHNOLÓGIA GYÁRTÓ Hódmezővásárhely 14 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

15 VÁLLALKOZÁSBA ADÁS ELŐTT BETONTECHNOLÓGIAI ELŐTERV JELENTŐSÉGE TECHNOLÓGIA = SZAKÉRTELEM A Sika története az első vasúti Gotthard alagút vízbetörések javításával kezdődött Az új Gotthard vasúti alagút építésénél a Sikaadja a betontechnológiát a Holcim részére 15 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

16 16 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István 16

17 VÁLLALKOZÁSBA ADÁS ELŐTT BETONTECHNOLÓGIAI ELŐTERV JELENTŐSÉGE ZSALUZOTT FELÜLETEK Zsaluzattal biztosított végleges felület (gondos tervezést, előkészítést, sok egyeztetést és végül ellenőrzött munkavégzést igényel) Anyaga: fém, fa, műanyag, beton (műkő) Felülete: sima, strukturált (matricás zsalubetét) 17 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

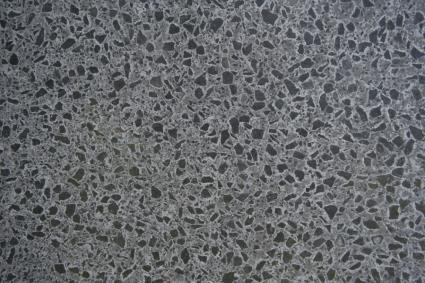

18 VÁLLALKOZÁSBA ADÁS ELŐTT BETONTECHNOLÓGIAI ELŐTERV JELENTŐSÉGE - MEGMUNKÁLT BETONFELÜLETEK Hagyományos kőfaragó eszközökkel (stokkolt) Felületi cementfilm késleltetése, majd kimosása Homok vagy szemcseszórás Gépi csiszolás, polírozás (műkő) Textilmúzeum Bp., Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

19 VÁLLALKOZÁSBA ADÁS ELŐTT BETONTECHNOLÓGIAI ELŐTERV JELENTŐSÉGE - SZÍNEZETT BETONFELÜLETEK Szerkezeti forma (szerkezet és forma egysége) Felületi textúra, szín (cementszürke, pigmentált) Szabályszerűség, változatosság 19 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

20 VÁLLALKOZÁSBA ADÁS ELŐTT BETONTECHNOLÓGIAI ELŐTERV JELENTŐSÉGE - VIZUÁLIS MEGJELENÉS MEGVALÓSÍTÁSA Nem határozható meg csak műszaki leírással Szubjektív elemeket tartalmazó igények Mintadarabok készítése szükséges (méret) Szín definiálása (várható változások) Épületszobrászati eszközök használata 20 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

21 VÁLLALKOZÁSBA ADÁS ELŐTT BETONTECHNOLÓGIAI ELŐTERV JELENTŐSÉGE - LÁTSZÓBETON HAZAI ALKALMAZÁSA Nincsenek definíciók, normák Megfelelő előkészítés, technológiai tervezés Építési kultúra általános szintjének figyelembevétele Építés közben jelentkező befolyásoló tényezők elhárítása Végső megítélés szubjektív módja (eltérő megítélés kivédése), de 21 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

22 VÁLLALKOZÁSBA ADÁS ELŐTT BETONTECHNOLÓGIAI ELŐTERV JELENTŐSÉGE - LÁTSZÓBETON HAZAI ALKALMAZÁSA ASzép Magyar Könyv 2013 verseny fő zsűrije a Látszóbeton látványbetonc. könyvet az év legszebb szakkönyvének ítélte. A Tudományos művek, szakkönyvek, felsőoktatási kiadványok kategóriájában a könyv elnyerte a kategóriadíjat. Akönyv tervezője, Vargha Balázs, az Emberi Erőforrások Minisztériuma alkotói különdíját kapta. Főszerkesztő: Kapu László További 47 társszerző Terc Könyvkiadó Budapest, Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

23 VÁLLALKOZÁSBA ADÁS ELŐTT VÁLLALKOZÁSBA ADÁS UTÁN 23 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

24 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ALAPANYAGAIVAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Betonösszetétel Szokásos követelmények (szilárdság, tömörség, eltarthatóság, konzisztencia, bedolgozhatóság stb.) Esztétikai megfontolások miatti követelmények Adalékanyag Finomrészben (< 0,125 mm) gazdag Sikaajánlása a legkisebb finomrész-tartalomra: 24 D max Gömbölyű szemű adalékanyag Tört felületű, zúzott adalékanyag 8 mm 500 kg/m kg/m 3 16 mm 425 kg/m kg/m 3 32 mm 375 kg/m kg/m 3 Tisztaság, szín és színegyenletesség 24 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

25 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ALAPANYAGAIVAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Adalékanyag Sikaajánlása látszóbeton szemmegoszlási görbére: Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

26 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ALAPANYAGAIVAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Cement Alapvetően bármilyen cementfajta alkalmas Szín, színegyenletesség (egy szállítmányból) Utólag megmunkált felület esetén adalékanyag és cement színének összhangja Sika ajánlása a legkisebb cement-tartalomra: 26 D max Gömbölyű szemű adalékanyag Tört felületű, zúzott adalékanyag 8 mm 380 kg/m kg/m 3 16 mm 330 kg/m kg/m 3 32 mm 300 kg/m kg/m 3 26 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

27 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ALAPANYAGAIVAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Kiegészítő anyag Finom szemű adalékok, amelyeket akár jelentős arányban is adhatnak a betonhoz (kb tömeg%-ban). A kiegészítő anyagok fajtái: I. típus Közel inert (kémiai reakcióba nem lépő) anyagok, töltőanyagok (mészkőliszt, kvarcliszt) és a színező pigmentek. II. típus Puccolános(pl. trasz) vagy látens hidraulikus (pl. pernye, szilikapor, kohósalak), amelyek különböző mértékben kémiai reakcióba is lépnek. 27 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

28 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ALAPANYAGAIVAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Mészkőliszt Finomrész pótlása (szemmegoszlási görbe javítása) Színező pigmentek Pigmentált fémoxidok (főként vasoxidok) Adagolás 0,5 5% a cement tömegére vetítve Színtartósság, stabilitás (lúgos cementkörnyezet) Bizonyos pigment-típusoknál a vízigény megnőhet Sikaajánlása: SikaColor éssikacolorflo folyékony vizes oldat 28 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

29 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ALAPANYAGAIVAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Szilikapor Amorf szilícium dioxid gömb alakú részecskéi Szilícium és szilícium ötvözetek gyártásából származik Fajlagos felülete igen nagy (18-25 m 2 /gramm) Szilárdság növelése, tartósság fokozása Sika ajánlása: SikaFume HR/TU, Sika Silicoll SL 29 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

30 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ALAPANYAGAIVAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Betonadalékszerek Konzisztencia és bedolgozhatóság javítása, azaz a víztartalom beállítása és folyamatos szabályozása (képlékenyítők és folyósítók) Sika ajánlása: Sika Plastiment (1940), Sika ViscoCrete technológia (2000), Sika ViscoFlow (2010) Felületi minőség biztosítása (buborékmentesség), Sika ajánlása: Sika PerFin 30 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

31 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ALAPANYAGAIVAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Folyósítók A földalatti vasút építése az Andrássy úton Mesterházi, L.: Budapest Anno 1979 Fotó: Klösz György 31 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

32 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ALAPANYAGAIVAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK Folyósítók 32 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

33 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ELŐÁLLÍTÁSA Látszóbeton gyártása transzportbetonból Területi elérhetőség, gyors, megbízható kiszolgálás Komoly technikai háttér (gazdasági, logisztikai előnyök) Igény szerinti változatok, sokféle előírás betartása A betontechnológia és a végtermék nehezebben ellenőrizhető Parád Buszmegálló, Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

34 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ELŐÁLLÍTÁSA Látszóbeton előregyártott betonból Gyártelepi késztermék előállítás, majd ezt követő kiszállítás és beépítés A frissbeton nem kell hosszasan szállítani A betontechnológia és a végtermék jobban ellenőrizhető Helyszíni összeépítésből származó igények (kapcsolatok) Villanyoszlop, Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

35 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A BETON ELŐÁLLÍTÁSA Látszóbeton gyártása transzportbetonból és előregyártott betonból MOM Kulturális Központ Bp, Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

36 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON AZ ÖNTŐFORMÁK Zsalurendszerek Ha nincs utólagos felületi megmunkálás, különösen fontos Hézagok, munkahézagok, vakhézagok kialakítása Zsaluzat elemeinek elrendezése, csatlakoztatása, tömítése Zsaluzatok fajta szerinti csoportosítása: 36 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

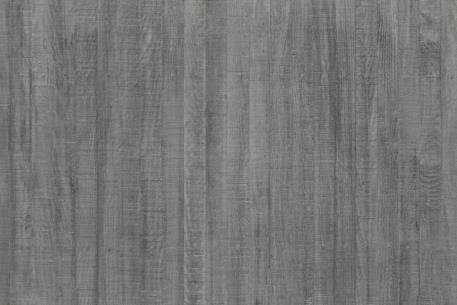

37 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON AZ ÖNTŐFORMÁK Nedvszívó zsaluzatok felületi megjelenésre gyakorolt hatása Nyers deszka (érdes, sötét felület, nagy szívóképesség, kevés pórus) Gyalult deszka (sima, világosabb felület, kis szívóképesség, több pórus) Színeltérés (napon és árnyékban tárolt deszka között), facukor (xilóz) hatása: A zsaluzat egy részét hosszabb ideig a napon hagyták. A facukor kiült a felületre, késleltette a betont és az ott sötétebb maradt (porzás, látható farostok). 37 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

38 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON AZ ÖNTŐFORMÁK Nem nedvszívó zsaluzatok felületi megjelenésre gyakorolt hatása Felületkezelt enyves rétegelt lemezek és sima forgácslapok (sima, világos betonfelület, erős pórusképződés, színárnyalati különbségek, foltosodás, márványosodás előfordulhat) Filmmel javított vagy szitanyomott enyves rétegelt lemezek (sötétebb betonfelület, de kisebb az elszíneződés veszélye) Acéllemez zsaluzatok (sima, világos felület, de rozsdafoltok előfordulhatnak) Műanyag vagy gumi matricák (lenyomatuk a simától az erősen strukturáltig változhat, világos felület, illesztések esetleges tömítetlensége, erősebb pórusképződés várható) 38 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

39 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON AZ ÖNTŐFORMÁK LEHETSÉGES HIBÁI Zsaluzat típusának, táblakiosztásának, átkötéseinek egyeztetése (esztétika) Zsaluleválasztó szer kiválasztása, illesztések, átkötések tömítése (esztétika) Audi Győr, 2012 Bp. Kossuth tér, Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

40 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON AZ ÖNTŐFORMÁK 40 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István Koninklijke Schouwburg ( Királyi Szinház"), Hága

41 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON AZ ÖNTŐFORMÁK Munkahézagok helyének megtervezése (esztétika) Zsalu átkötések helyének megtervezése (esztétika) Koninklijke Schouwburg ( Királyi Szinház") Hága, Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

42 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON AZ ÖNTŐFORMÁK 42 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

43 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON A FORMALEVÁLASZTÁS Zsalu/formaleválasztó szerek fajtái, összetétele és használata A lehető legkevesebb mennyiség, -legegyenletesebb felhordással, ujjpróba Sika ajánlása: szóró berendezéssel történő felhordás, 4-5 bar nyomás, legyező alakú (rés) szórófej, golyósszelepes szűrő, megfolyások, csepegések elkerülésére 43 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István

44 VÁLLALKOZÁSBA ADÁS UTÁN RÉSZLETES BETONTECHNOLÓGIAI TERV KÉSZÍTÉSE A MEGBÍZÓI OLDALON AZ UTÓKEZELÉS ÉS FELÜLETI KÉSLELTETÉS Különösen gondos és alapos utókezelésre van szükség Időjárási viszonyok figyelembevétele, felületi rétegek megvédése korszerű utókezelő szerekkel, felhordásuk minél előbb történjen meg mihelyt a frissbeton fényes felülete mattá válik, zsaluzott felületeket is a kizsaluzást követően meg kell védeni. Sika ajánlása: szóró berendezéssel történő felhordás, Sika Antisol, Sikafloor ProSeal Felületi késleltető szerek: Sika Rugasol M0 déli bővítés, Sika Rugasol ST 44 Látszóbeton/ Mi kell a jó végeredményhez Asztalos István
