1 Betonszerkezetek felületvédelme tervezett változások az ÚT előírásban Dr. Seidl Ágoston okl. vegyészmérnök, c.egy.docens Vértes Mária Magyar Közút Nonprofit Zrt. MVL Győr

2 ÚT [e-ut ] Közúti hidak korrózióvédelme II. Kész betonszerkezetek Protections Against Corrosion of Road Bridges Existing Concrete Structures Szakbizottságban: tervező, kivitelező, beruházó, egyetem, anyaggyártó, kutatóintézet, mérnökiroda, minősítő szervezet

Existing Concrete Structures Szakbizottságban: tervező, kivitelező,

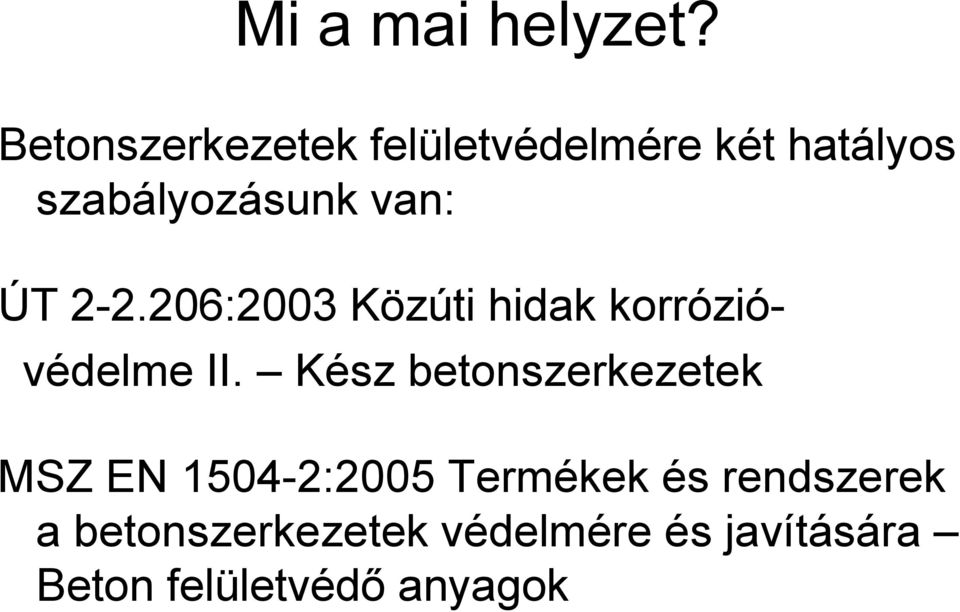

3 Mi a mai helyzet? Betonszerkezetek felületvédelmére két hatályos szabályozásunk van: ÚT :2003 Közúti hidak korrózióvédelme II. Kész betonszerkezetek MSZ EN :2005 Termékek és rendszerek a betonszerkezetek védelmére és javítására Beton felületvédő anyagok

ÚT 2-2.206:2003 Közúti hidak korrózióvédelme II.

4 Mi a mai helyzet? MSZ EN ÚT Hidrofóbizálás, jele: H Impregnálás (mely alatt teljes vagy részleges póruszáró impregnálást kell érteni), jele: I Bevonatolás (mely alatt réteget képező bevonóanyagot kell érteni), jele: C BV1 (műgyanta vastagbevonat) BV2 (betonfesték) BV3 (rugalmas, cementalapú vastagbevonat)

póruszáró impregnálást kell érteni), jele: I Bevonatolás (mely alatt réteget

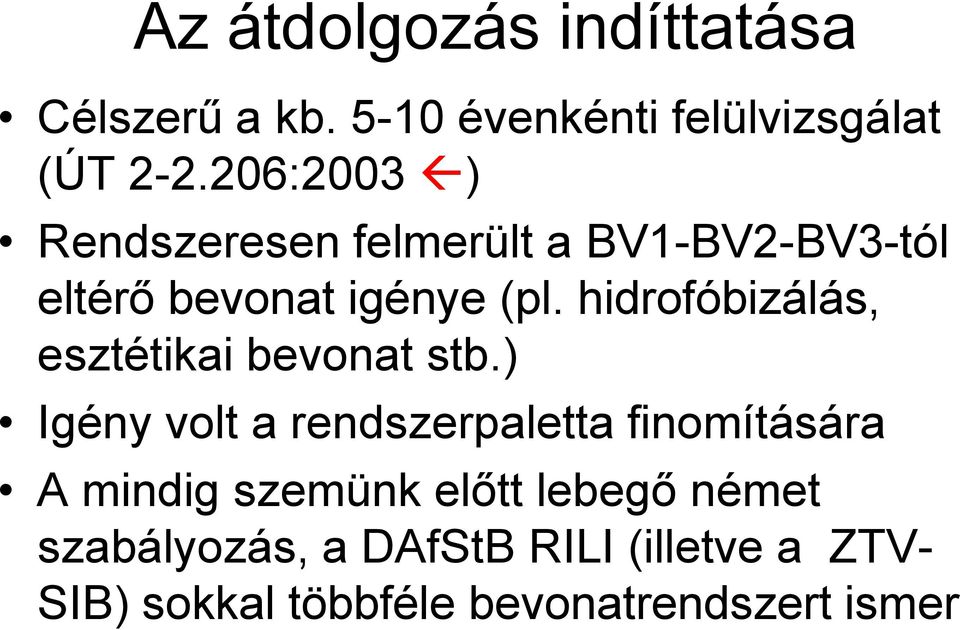

5 Az átdolgozás indíttatása Célszerű a kb évenkénti felülvizsgálat (ÚT :2003 ) Rendszeresen felmerült a BV1-BV2-BV3-tól eltérő bevonat igénye (pl. hidrofóbizálás, esztétikai bevonat stb.) Igény volt a rendszerpaletta finomítására A mindig szemünk előtt lebegő német szabályozás, a DAfStB RILI (illetve a ZTV- SIB) sokkal többféle bevonatrendszert ismer

6 Az átdolgozott ÚT ba javasolt rendszerek Hidrofóbizálás ÚJ (jele: H) Impregnálás Polimer tartalmú impregnálószerek (jele: I-1) ÚJ Szervetlen kötőanyagú impregnálószerek (jele: I-2) ÚJ Inhibítor hatású impregnálószerek (jele: I-3) ÚJ

7 Az átdolgozott ÚT ba javasolt rendszerek Bevonatok Esztétikai bevonat (Jele: B-1) ÚJ Nem repedésáthidaló vékony védőbevonat, nem járható (Jele: B-2) ÚJ Mérsékelten repedésáthidaló vékony védőbevonat, nem járható (Jele: B-3) [BV2] Korlátozottan repedésáthidaló vastag védőbevonat, nem járható (Jele: B-4) [BV3] Dinamikusan repedésáthidaló vastag védőbevonat, gyalog és könnyű járművel (pl. kerékpár, kézikocsi, segédmotor stb.) járható (Jele: B-5) [BV1]

járható (Jele: B-2) ÚJ Mérsékelten repedésáthidaló vékony védőbevonat, nem járható (Jele: B-3) [BV2] Korlátozottan

8 A bevonatok főbb jellemzői 1.

9 A bevonatok főbb jellemzői 2.

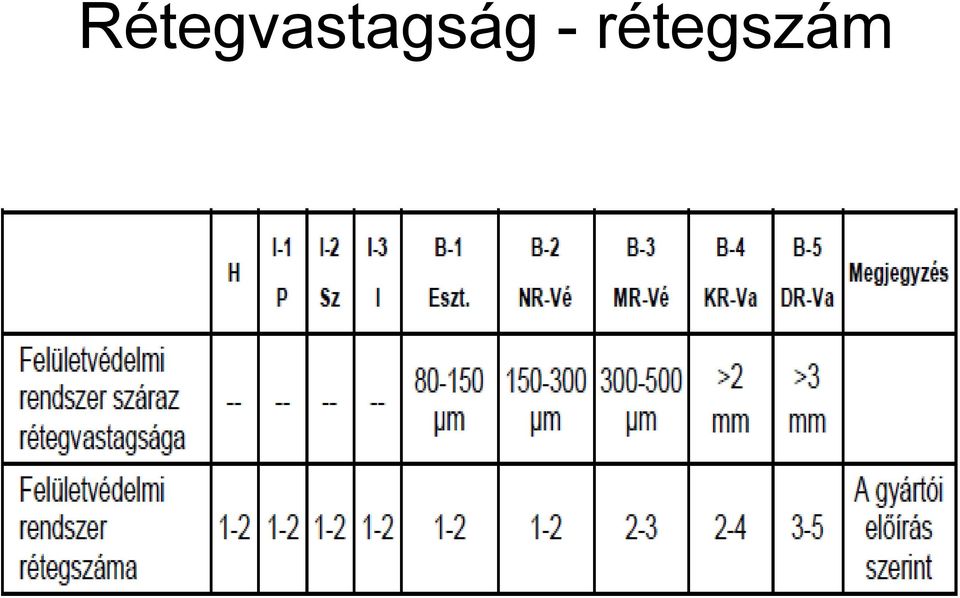

10 Rétegvastagság - rétegszám

11 Hidrofóbizálás Alkalmazási területe: olyan porózus építőanyagból készült szerkezetek vagy szerkezeti elemek, melyeket a lecsapódó pára, a csapadék- vagy a felfreccsenő víz, illetve a víz által szállított korrozív anyagok (pl. útszórósó oldata) hatása elől védeni célszerű. Igény a szerkezet diffúziós jellemzőinek és külső megjelenésének megtartása. Nincs karbonátosodás elleni védelmi vagy színezési igény. Nincs koptatással szemben javító hatás.

(pl. útszórósó oldata) hatása elől védeni célszerű.

12 Hidrofóbizálás

13 Hidrofóbizálás

14 Impregnálások 1. I-1 (Polimer): Alkalmazási terület: Porózus, kis szilárdságú beton (nem lehet tovább bontani) pótlólagos kötőanyag bevitel. Szilárdságfeljavítás Monomeres, vizes emulziós/diszperziós és oldószeres rendszerek (nagyobb behatolási mélység) Tiszta, oldószermentes polimerek.

15 Impregnálások 2. I-2 (Szervetlen): Alkalmazási terület: Porózus betonszerkezetek esetében, ahol a pórusok eltömítése szervetlen anyaggal kívánatos (pl. a vízzáróság növelésére). Húzásnak kitett vagy dinamikusan igénybe vett szerkezetek esetében (repedésmegnyílás!) a rideg kristályszerkezetek tömítő hatása nem érvényesül, alkalmazása nem javasolt.

pórusok eltömítése szervetlen anyaggal kívánatos (pl. a vízzáróság növelésére).

16 Impregnálások 3. I-3 (Inhibítor): Alkalmazási terület: Betonszerkezetekben, melyek korróziós szempontból veszélyeztetettebbek vagy korábban igazoltan nagyobb korróziós igénybevételnek voltak kitéve, a betonacélokat utólagos inhibítoros kezeléssel lehet védeni. Az inhibítor oldat a beton pórusain keresztül jut el az acélbetétekig, ezért lényeges, hogy megfelelő hatóidővel, behatolásai mélységgel és eluálódás (kimosódás) elleni védelemmel rendelkezzen.

korábban igazoltan nagyobb korróziós igénybevételnek voltak kitéve, a betonacélokat utólagos inhibítoros

17 Bevonatok 1. B-1 (Esztétikai): Alkalmazási terület: Nem járható felületek felületkiegyenlítés nélküli bevonatolása esztétikai, valamint mérsékelt karbonátosodás és korrózió elleni védelmi céllal Zsaluzott vagy lövellt betonfelület kis-közepes nyomású ( bar) vizes tisztítása után diszperziós kötőanyagú rendszer felhordása egységes megjelenés alapozás (szükség esetén) réteg védőbevonat.

bevonatolása esztétikai, valamint mérsékelt karbonátosodás és korrózió elleni védelmi céllal

18 Bevonatok 2. B-2 (NR vékony): Alkalmazási terület: Nem járható felületek bevonatolása felületkiegyenlítéssel, esztétikai, valamint karbonátosodás és korrózió elleni védelmi céllal rugalmassági (repedésáthidalási) igény nélkül Olyan betonszerkezetekre, melyeken nem várható repedések megnyílása. Zsaluzott vagy lövellt betonfelület szemcsefúvásos vagy nagynyomású (min. 600 bar) vizes tisztítása, valamint a szükség szerinti felületkiegyenlítés után diszperziós kötőanyagú rendszer felhordása: alapozás (szükség esetén) + 2 réteg vékony védőbevonat

korrózió elleni védelmi céllal rugalmassági (repedésáthidalási) igény nélkül Olyan betonszerkezetekre, melyeken nem várható repedések

19 Bevonatok 3. B-3 (MR vékony, [BV2]): Alkalmazási terület: Nem járható felületek bevonatolása felületkiegyenlítéssel, esztétikai, valamint karbonátosodás és korrózió elleni védelmi céllal mérsékelt rugalmassági (repedésáthidalási) igénnyel Olyan betonszerkezetekre, melyeken kis tágasságú (0,2 mm alatti), statikus repedések keletkezhetnek. Zsaluzott vagy lövellt betonfelület szemcsefúvásos vagy nagynyomású (min. 600 bar) vizes tisztítása után diszperziós kötőanyagú rendszer felhordása: alapozás (szükség esetén) + 2 réteg védőbevonat.

karbonátosodás és korrózió elleni védelmi céllal mérsékelt rugalmassági (repedésáthidalási) igénnyel Olyan betonszerkezetekre,

20 Bevonatok 4. B-4 (KR vastag [BV3]): Alkalmazási terület: Nem járható felületek bevonatolása felületkiegyenlítéssel, esztétikai, valamint karbonátosodás és korrózió elleni védelmi céllal fokozott rugalmassági (repedésáthidalási) igénnyel Olyan betonszerkezetekre, melyeken kis tágasságú (0,2 mm alatti), statikus repedések keletkezhetnek. Zsaluzott vagy lövellt betonfelület szemcsefúvásos vagy nagynyomású (min. 600 bar) vizes tisztítása után diszperziós kötőanyagú rendszer felhordása: alapozás (szükség esetén) + 2 réteg védőbevonat.

karbonátosodás és korrózió elleni védelmi céllal fokozott rugalmassági (repedésáthidalási) igénnyel Olyan betonszerkezetekre,

21 Bevonatok 5. B-5 (DR vastag [BV1]): Alkalmazási terület: Gyalog és könnyű járművel járható felületek növelt dinamikus repedésáthidaló képességű bevonata felületkiegyenlítéssel, esztétikai, valamint karbonátosodás és korrózió elleni védelmi céllal Dinamikus igénybevétel miatt változó szélességű, nagyobb tágasságú repedések várhatók. Szemcsefúvásos vagy nagynyomású (min. 600 bar) vizes tisztítása után: úsztatóréteges rendszer: [15 m-t meghaladó nyílású, folytatólagos többtámaszú híd esetén] vagy teljes vastagságban töltött rendszer

22 Hidakon előforduló környezeti osztályok az MSZ :2004 alapján (M1 melléklet)

23 Vasbeton hídszerkezeti elemek besorolása az MSZ szerinti kitéti osztályokba (M1 táblázat)

26 Mi nincs benne? Gépjárművel járható bevonatok Szigetelő hatású bevonatok (ez inkább a szigetelési ÚT-ba valók, az RMA fejezetbe) [Az építéskémiai ipar fejlődik, jelennek meg új anyagok: pl. a poliurea vagy a 3P gyanták.] Speciális bevonatok: Antigraffiti (állandó, félállandó, időleges): külön ÚT lesz rá, már készül Vezetőképes bevonatok stb.

27 Összefoglalás Többféle bevonat Árnyaltabb választék, gazdasági előny Összhang az MSZ EN vel Nemcsak termékszabvány, hanem rendszer-, illetve technológia szemlélet Segítség a tervezőknek, beruházóknak

28 Köszönöm megtisztelő figyelmüket!
