1 Zanathy Valéria VEKOR Kft.

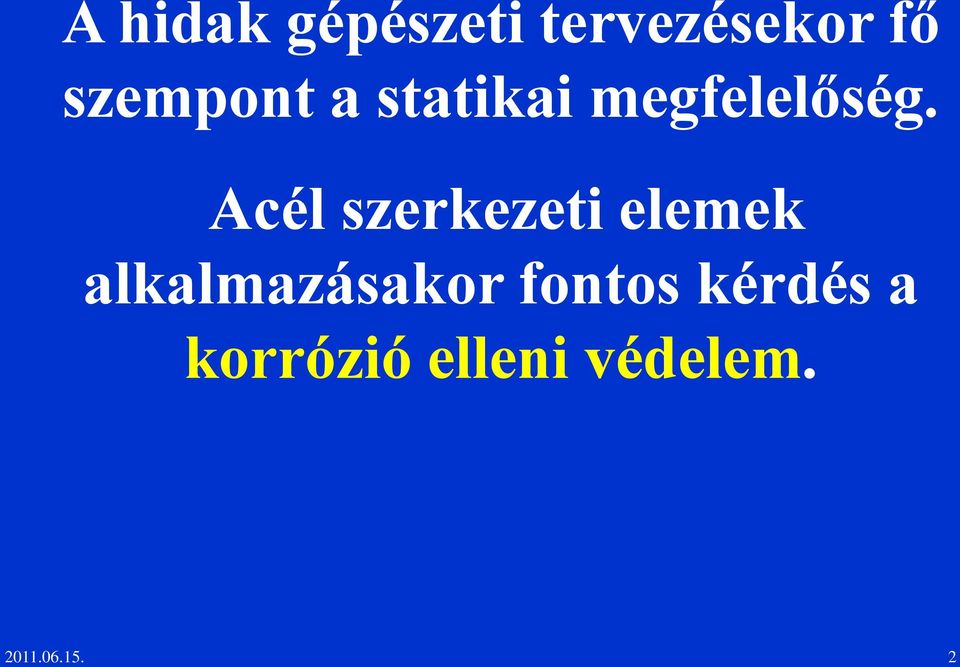

2 A hidak gépészeti tervezésekor fő szempont a statikai megfelelőség. Acél szerkezeti elemek alkalmazásakor fontos kérdés a korrózió elleni védelem

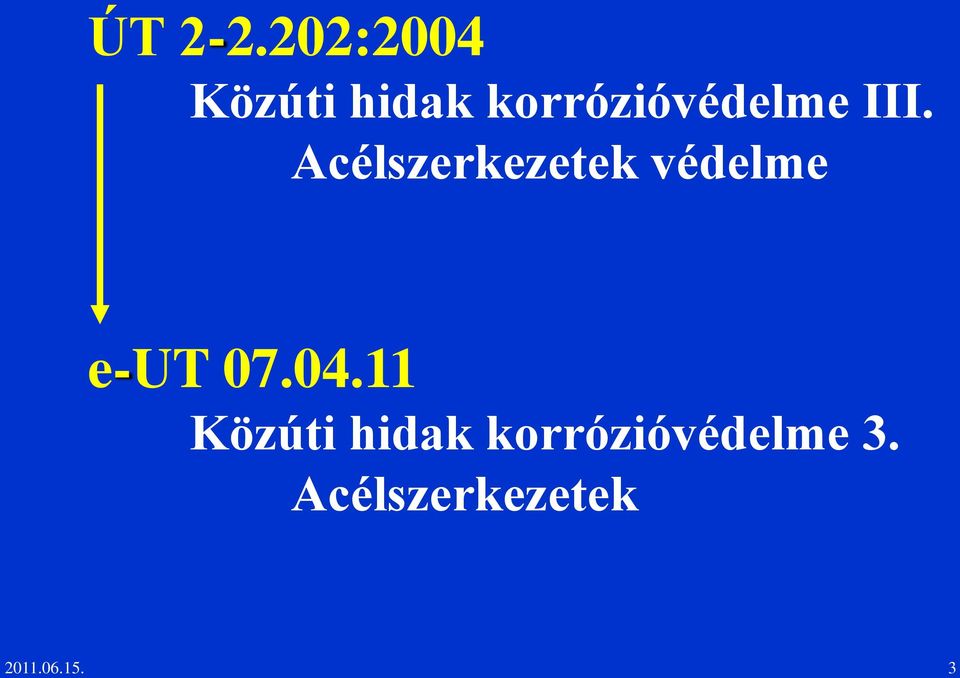

3 ÚT :2004 Közúti hidak korrózióvédelme III. Acélszerkezetek védelme e-ut Közúti hidak korrózióvédelme 3. Acélszerkezetek

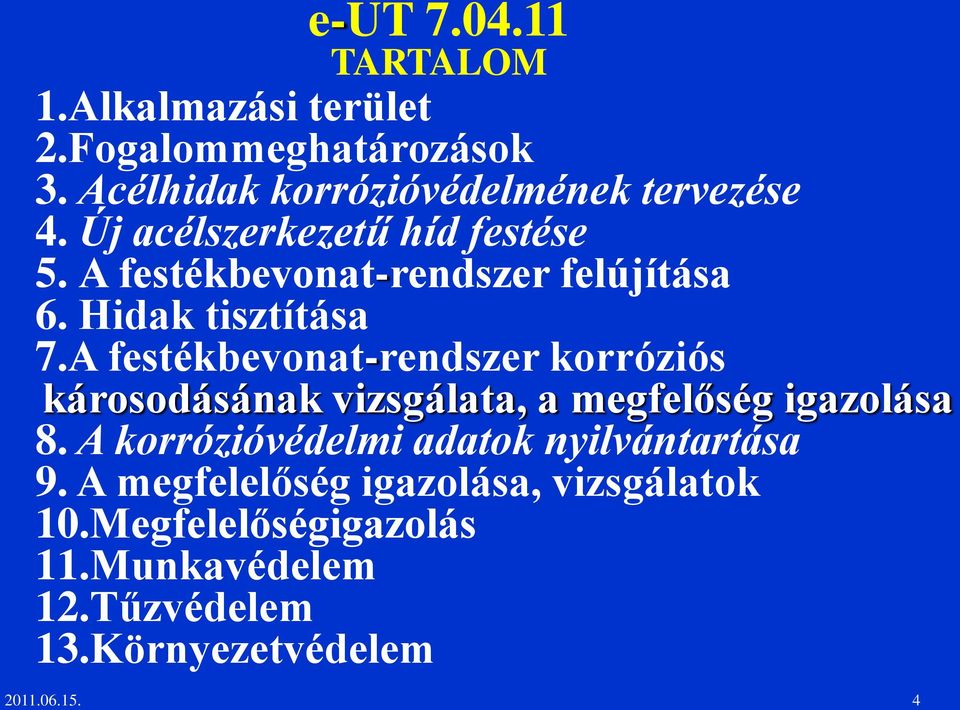

4 e-ut TARTALOM 1.Alkalmazási terület 2.Fogalommeghatározások 3. Acélhidak korrózióvédelmének tervezése 4. Új acélszerkezetű híd festése 5. A festékbevonat-rendszer felújítása 6. Hidak tisztítása 7.A festékbevonat-rendszer korróziós károsodásának vizsgálata, a megfelőség igazolása 8. A korrózióvédelmi adatok nyilvántartása 9. A megfelelőség igazolása, vizsgálatok 10.Megfelelőségigazolás 11.Munkavédelem 12.Tűzvédelem 13.Környezetvédelem

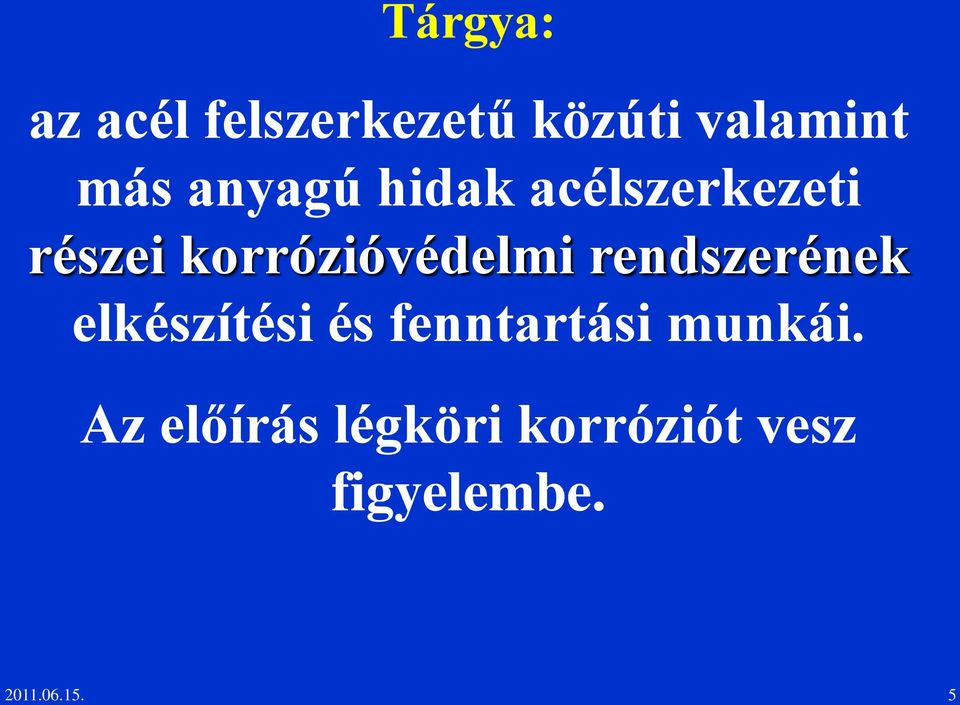

5 Tárgya: az acél felszerkezetű közúti valamint más anyagú hidak acélszerkezeti részei korrózióvédelmi rendszerének elkészítési és fenntartási munkái. Az előírás légköri korróziót vesz figyelembe

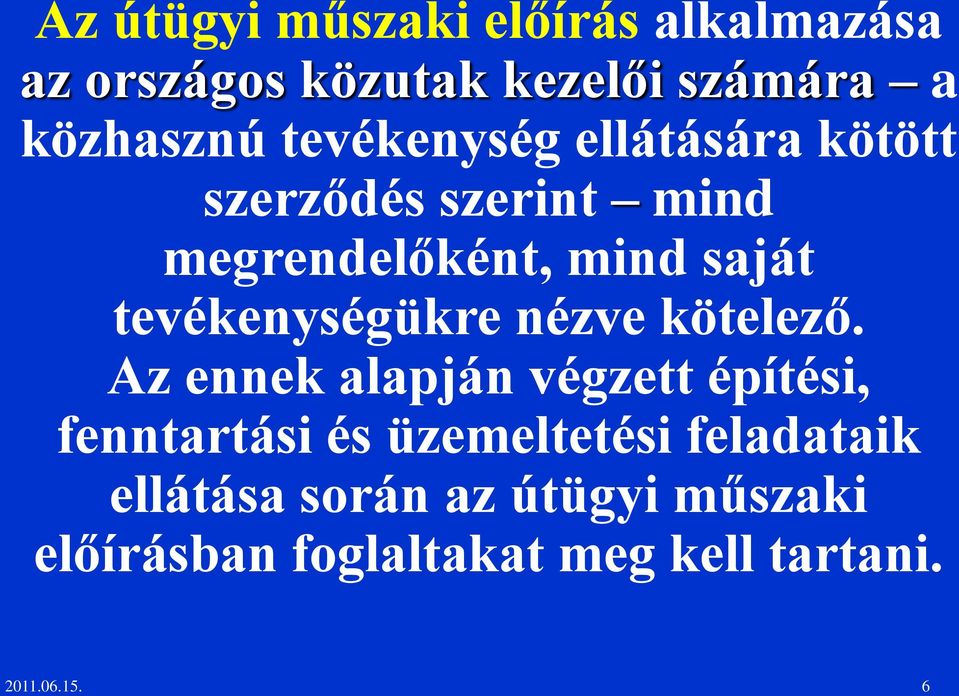

6 Az útügyi műszaki előírás alkalmazása az országos közutak kezelői számára a közhasznú tevékenység ellátására kötött szerződés szerint mind megrendelőként, mind saját tevékenységükre nézve kötelező. Az ennek alapján végzett építési, fenntartási és üzemeltetési feladataik ellátása során az útügyi műszaki előírásban foglaltakat meg kell tartani

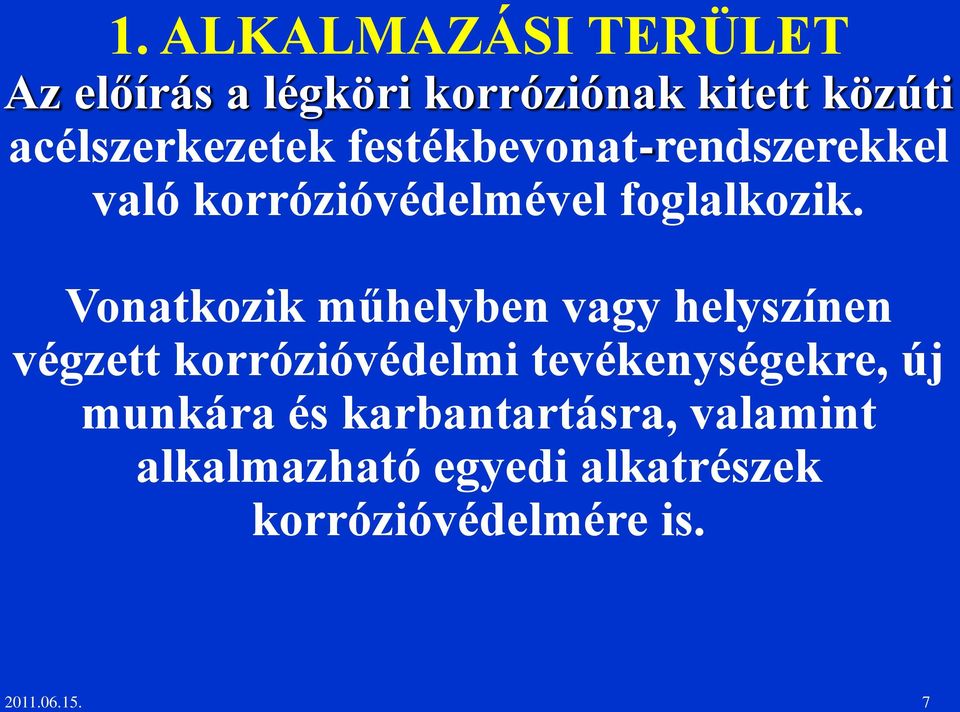

7 1. ALKALMAZÁSI TERÜLET Az előírás a légköri korróziónak kitett közúti acélszerkezetek festékbevonat-rendszerekkel való korrózióvédelmével foglalkozik. Vonatkozik műhelyben vagy helyszínen végzett korrózióvédelmi tevékenységekre, új munkára és karbantartásra, valamint alkalmazható egyedi alkatrészek korrózióvédelmére is

8 2. FOGALOM-MEGHATÁROZÁSOK Alapfelület Bevonat Festék Festékbevonat-rendszer Karbantartás Korrózió Korróziós igénybevétel Korróziós károsodás Korrózióvédelmi terv Légköri korrózió Szárazréteg-vastagság Tartósság Védőbevonat-rendszer

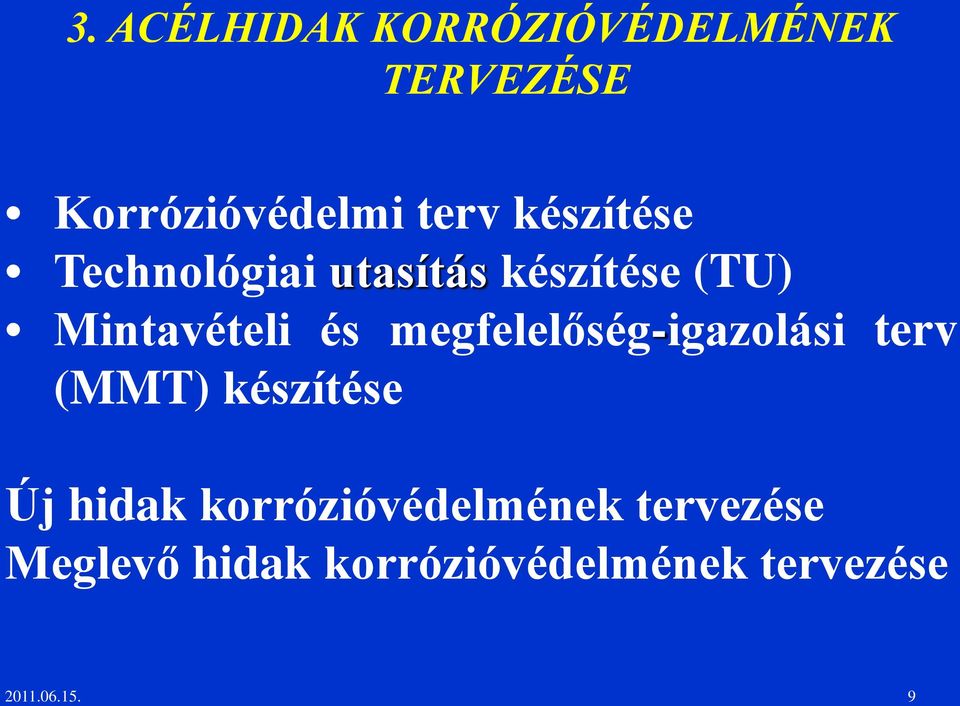

9 3. ACÉLHIDAK KORRÓZIÓVÉDELMÉNEK TERVEZÉSE Korrózióvédelmi terv készítése Technológiai utasítás készítése (TU) Mintavételi és megfelelőség-igazolási terv (MMT) készítése Új hidak korrózióvédelmének tervezése Meglevő hidak korrózióvédelmének tervezése

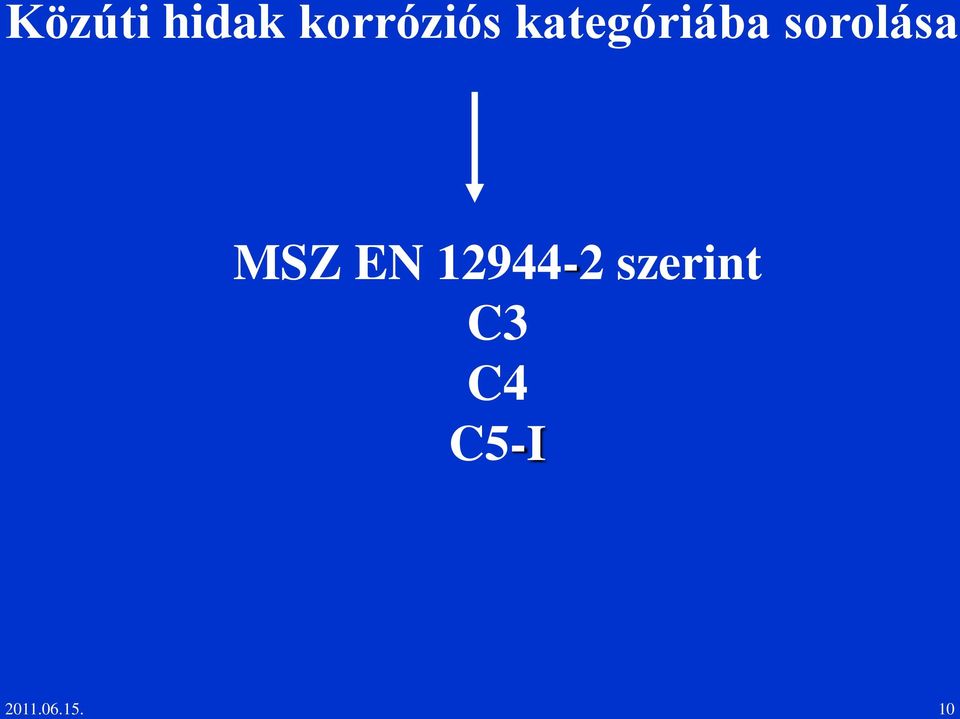

10 Közúti hidak korróziós kategóriába sorolása MSZ EN szerint C3 C4 C5-I

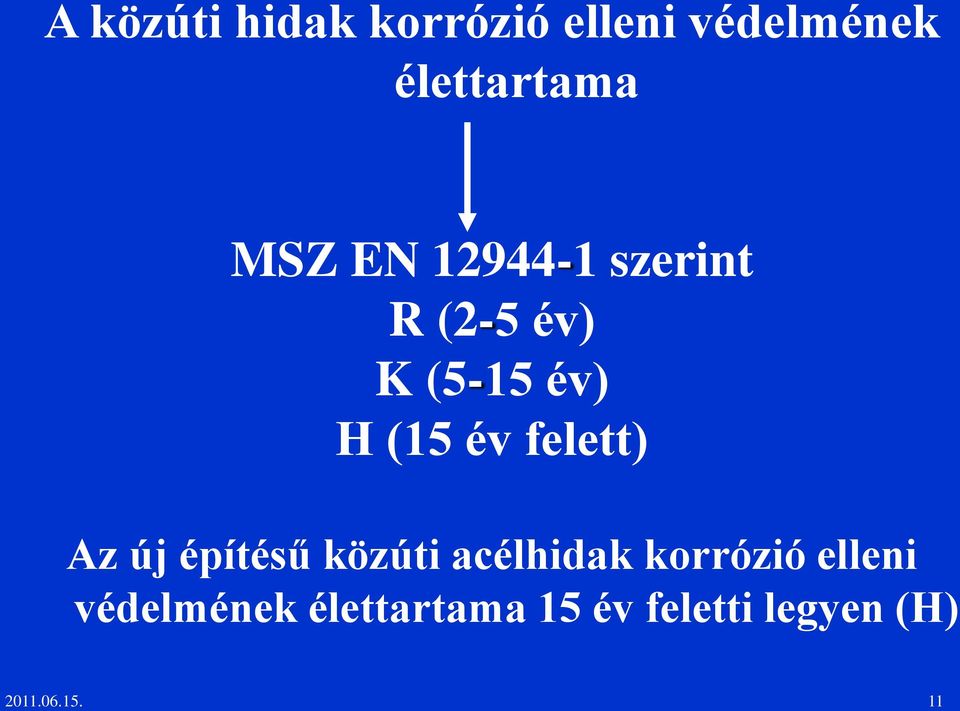

11 A közúti hidak korrózió elleni védelmének élettartama MSZ EN szerint R (2-5 év) K (5-15 év) H (15 év felett) Az új építésű közúti acélhidak korrózió elleni védelmének élettartama 15 év feletti legyen (H)

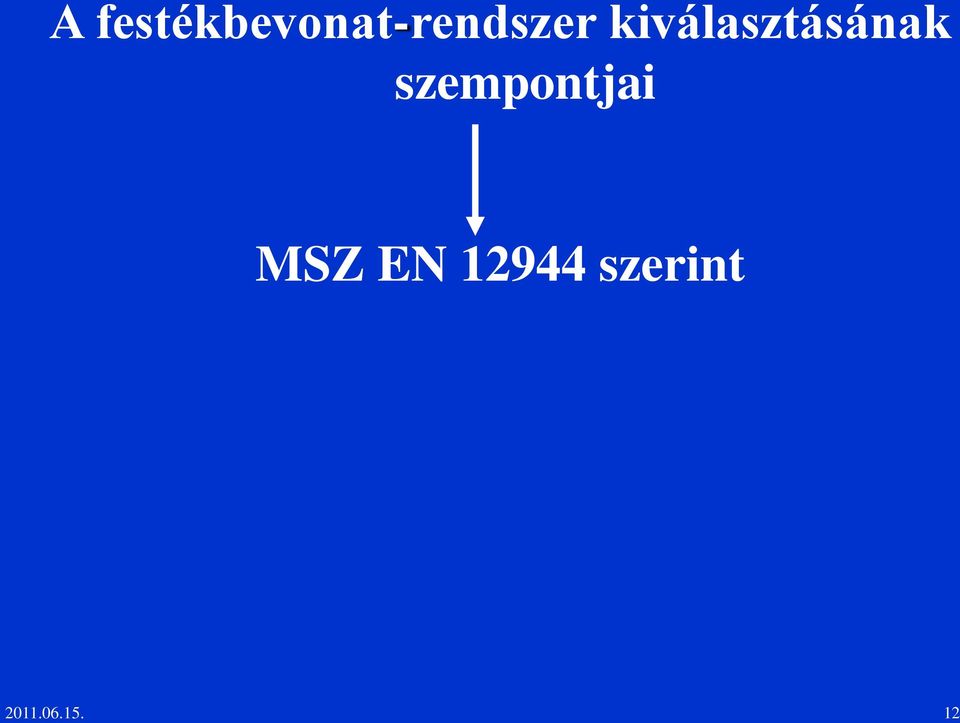

12 A festékbevonat-rendszer kiválasztásának szempontjai MSZ EN szerint

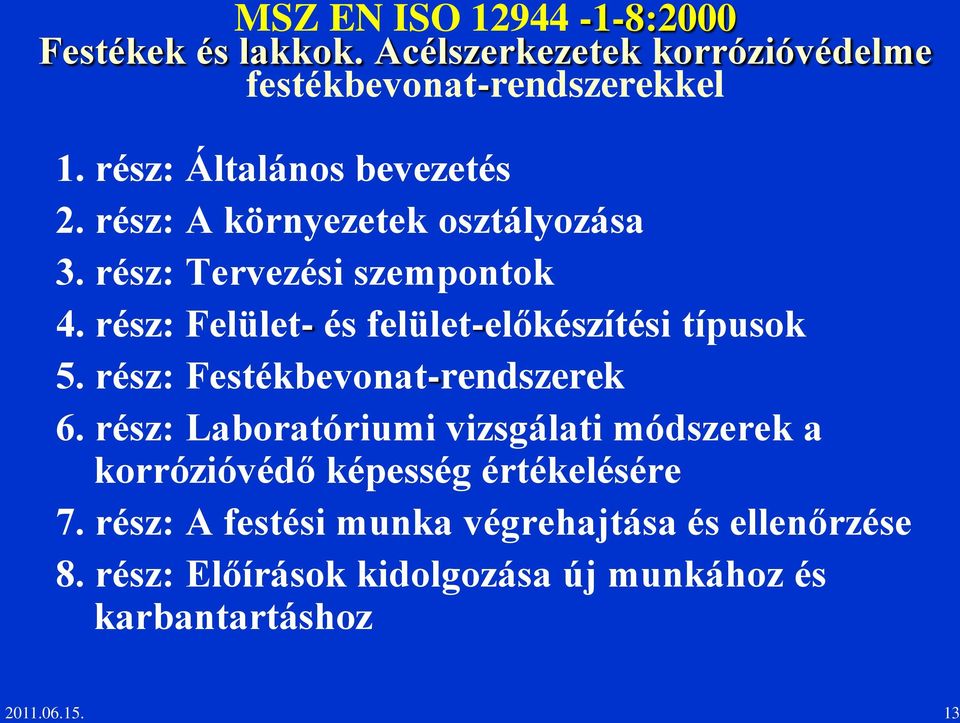

13 MSZ EN ISO :2000 Festékek és lakkok. Acélszerkezetek korrózióvédelme festékbevonat-rendszerekkel 1. rész: Általános bevezetés 2. rész: A környezetek osztályozása 3. rész: Tervezési szempontok 4. rész: Felület- és felület-előkészítési típusok 5. rész: Festékbevonat-rendszerek 6. rész: Laboratóriumi vizsgálati módszerek a korrózióvédő képesség értékelésére 7. rész: A festési munka végrehajtása és ellenőrzése 8. rész: Előírások kidolgozása új munkához és karbantartáshoz

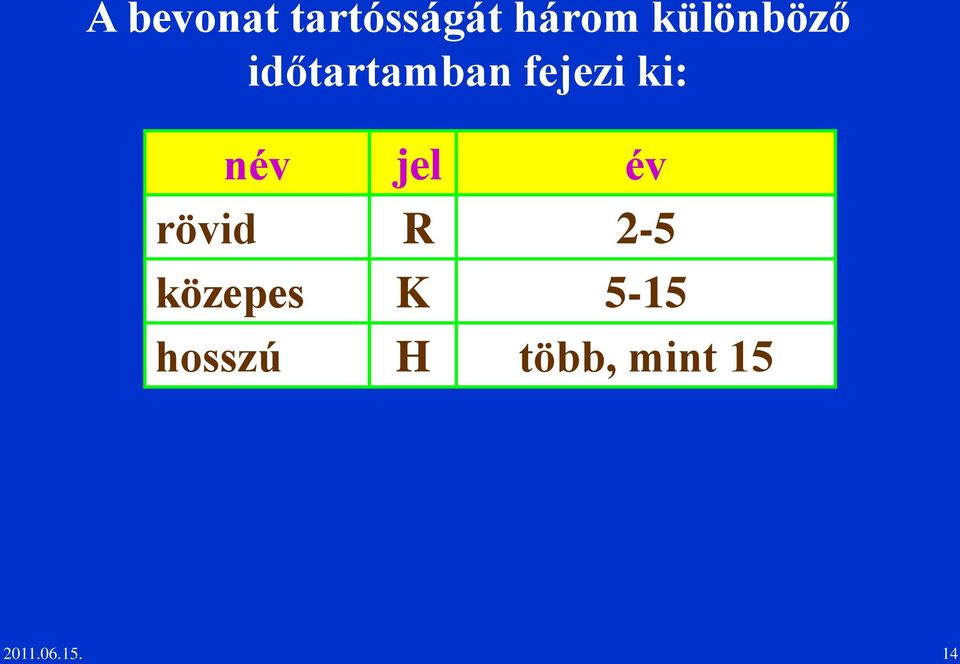

14 A bevonat tartósságát három különböző időtartamban fejezi ki: név jel év rövid R 2-5 közepes K 5-15 hosszú H több, mint

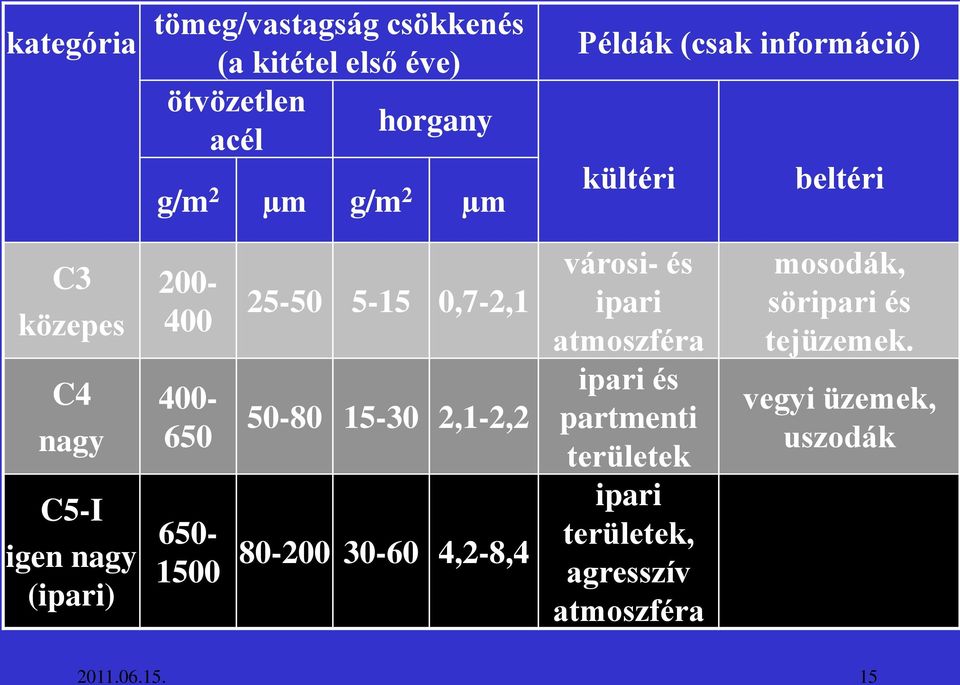

15 kategória tömeg/vastagság csökkenés (a kitétel első éve) ötvözetlen horgany acél g/m 2 µm g/m 2 µm Példák (csak információ) kültéri beltéri C3 közepes C4 nagy C5-I igen nagy (ipari) ,7-2, ,1-2, ,2-8,4 városi- és ipari atmoszféra ipari és partmenti területek ipari területek, agresszív atmoszféra mosodák, söripari és tejüzemek. vegyi üzemek, uszodák

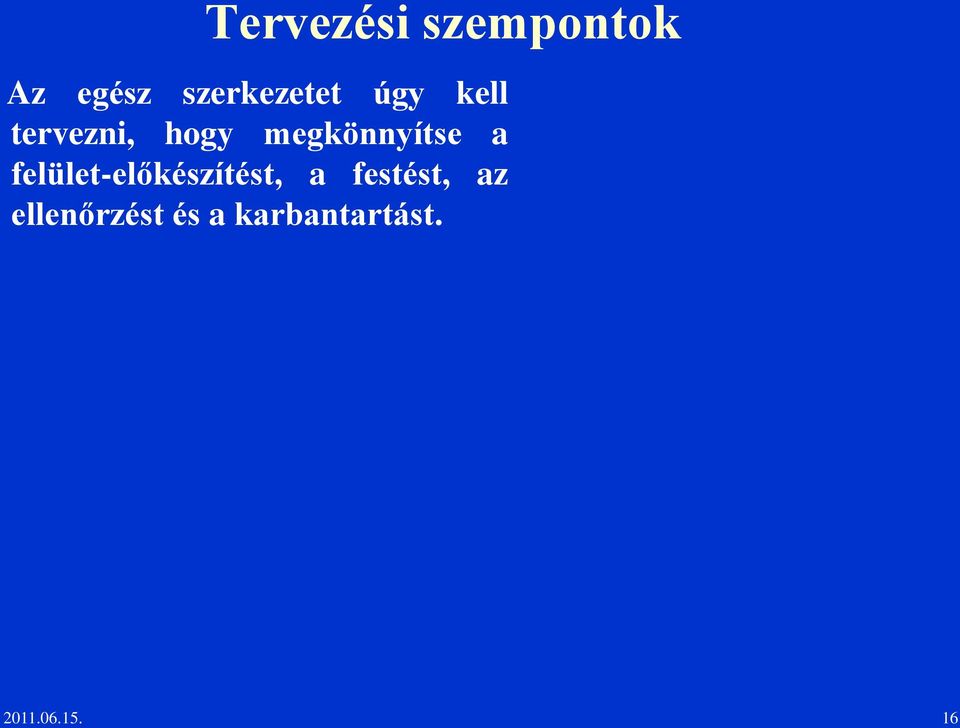

16 Tervezési szempontok Az egész szerkezetet úgy kell tervezni, hogy megkönnyítse a felület-előkészítést, a festést, az ellenőrzést és a karbantartást

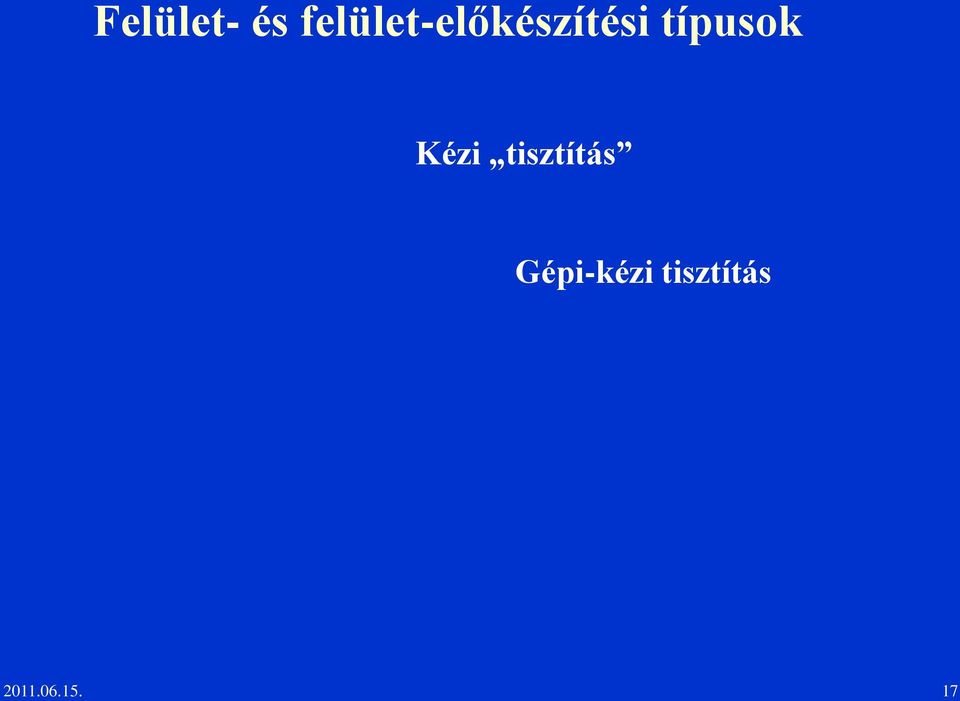

17 Felület- és felület-előkészítési típusok Kézi tisztítás Gépi-kézi tisztítás

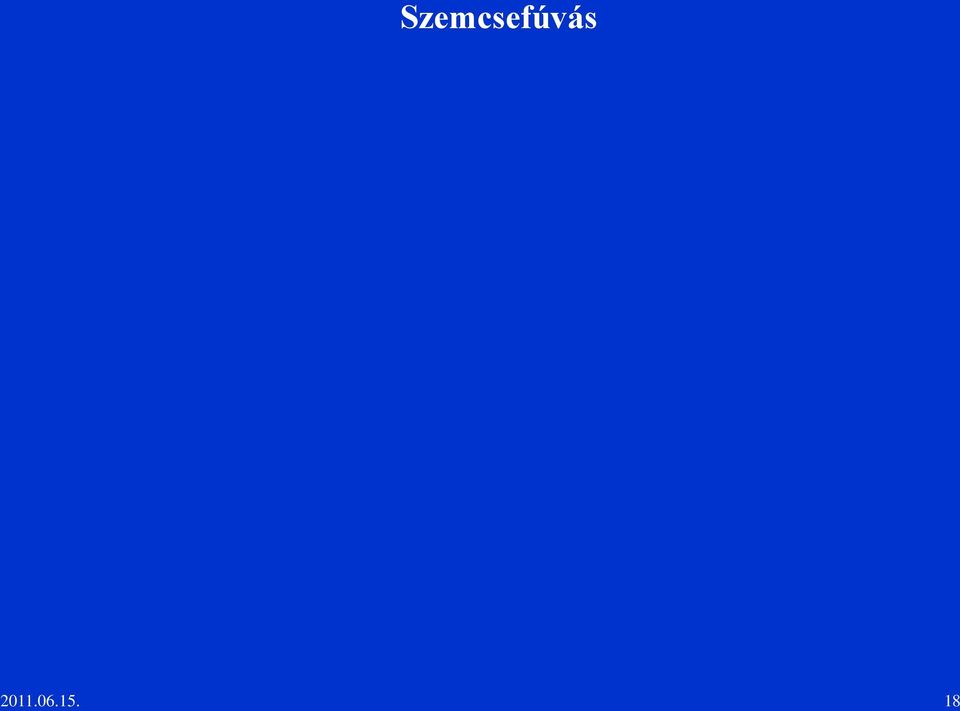

18 Szemcsefúvás

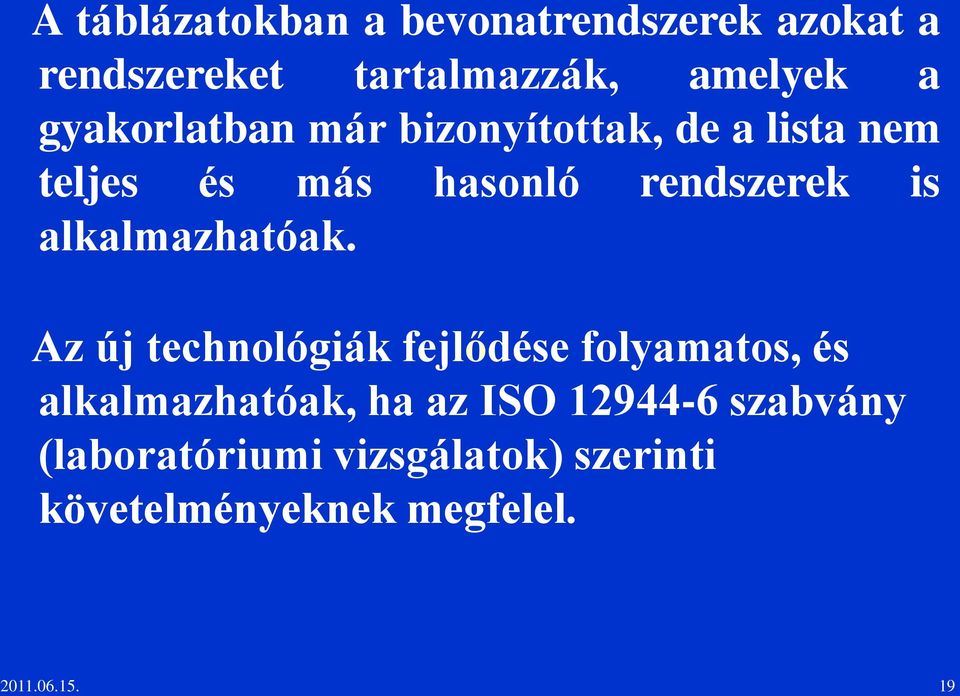

19 A táblázatokban a bevonatrendszerek azokat a rendszereket tartalmazzák, amelyek a gyakorlatban már bizonyítottak, de a lista nem teljes és más hasonló rendszerek is alkalmazhatóak. Az új technológiák fejlődése folyamatos, és alkalmazhatóak, ha az ISO szabvány (laboratóriumi vizsgálatok) szerinti követelményeknek megfelel

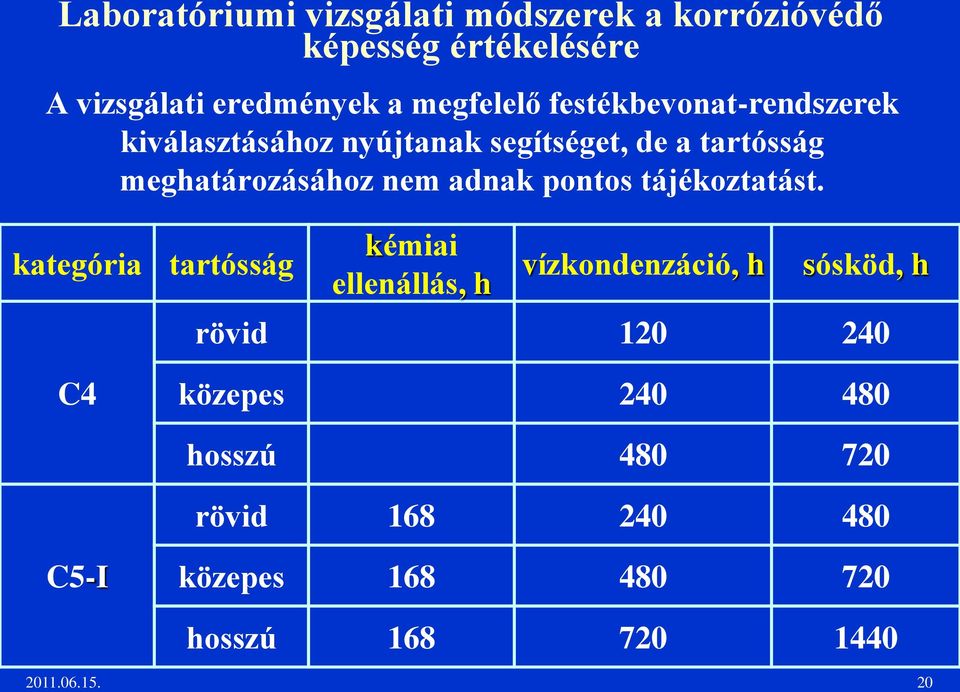

20 Laboratóriumi vizsgálati módszerek a korrózióvédő képesség értékelésére A vizsgálati eredmények a megfelelő festékbevonat-rendszerek kiválasztásához nyújtanak segítséget, de a tartósság meghatározásához nem adnak pontos tájékoztatást. kategória C4 tartósság kémiai ellenállás, h vízkondenzáció, h sósköd, h rövid közepes hosszú rövid C5-I közepes hosszú

21 4. ÚJ ACÉLSZERKEZETŰ HÍD FESTÉSE 4.1. Korrózióvédelem általános követelményei 4.2. Ámeneti védelem 4.3. A felület előkészítése 4.4. A festékbevonat-rendszerek kialakítása 4.5. Kombinált (duplex) festékbevonat-rendszerek 4.6. Festőműhelyben végzett műveletek 4.7. Helyszínen végzett műveletek 4.8. Az átadási dokumentáció tartalma Megfelelőséget igazoló dokumentumok Megvalósulási terv

22 Részben műhelyben végzett korrózió elleni védelem előnyei és hátrányai előny tisztább felület időjárástól független környezet kímélése hátrány helyszíni javítások hegesztési varratok szállítás és szerelés közben sérülések takart felületek védelme

23 Felület-előkészítés műhelyben

24 Felület-előkészítés helyszínen

25 Kedvezőtlen időjárás hatása a tisztított felületre Tisztított felület Csapadék után a tisztított felület

26 Hegesztések

27 Rétegek felhordása műhelyben

28 Festés helyszínen

29 5. A FESTÉKBEVONAT-RENDSZER FELÚJÍTÁSA A festékbevonat-rendszerek javítása előtt a 7. fejezet szerint meg kell állapítani a tönkremenetel fokozatát és ennek megfelelően kell a javítás módját meghatározni

30 6. HIDAK TISZTÍTÁSA A bevonatok anyagi felépítésüktől és víz-, illetve vegyszerállósági tulajdonságaiktól függően különbözőképpen reagálnak a behatásokra, az erre érzékenyebb bevonatok fokozatosan degradálódnak, így alattuk az acélszerkezet korrodálódhat. A sók kis koncentrációban okozzák az acélszerkezet erős korrózióját. Különösen veszélyes az elfolyás nélküli zugokban felgyülemlett por, sár, olvasztósó, vegyi szennyeződések keverékéből álló elegy, mert ez nedvességtartó tulajdonsága miatt a korrózió különösen gyors lefolyását teszi lehetővé. Az esetleges további vegyi szennyeződések a folyamatok veszélyességét növelik

31 7. A FESTÉKBEVONAT-RENDSZER KORRÓZIÓS KÁROSODÁSÁNAK VIZSGÁLATA, MEGFELŐSÉG IGAZOLÁSA A legfontosabb károsodási formák: Krétásodás

32 Repedés Hólyagosodás

33 Réteges leválás

34 Átrozsdásodás

35 A vizsgálat két részből tevődik össze. Az egyik a hídszerkezet bevonat teljes felületének szemrevételezése, a másik a különböző szerkezeti elemeken véletlenszerűen kiválasztott helyeken végzett műszeres mérések

36 A műszeres mérésekkel a rétegvastagságot és a bevonat tapadását kell meghatározni

37 Ha a szemrevételezés alapján az átrozsdásodási fok Ri2 (0,5% átrozsdásodott felületrész) vagy kisebb, műszeres mérések eredményei alapján kell eldönteni a felújítás szükségességét. Amennyiben a tapadásmérések 30%-ánál a mért érték 1,5 N/mm 2 alatti, vagy 1,5 2,0 N/mm 2 közötti érték, de az alapfémtől történt a szakadás, a bevonatrendszer teljes felújítása szükséges

38 8. KORRÓZIÓVÉDELMI ADATOK NYILVÁNTARTÁSA Az acélhidak korrózióvédelmi munkájáról nyilvántartást kell vezetni. A hidakon végzett korrózióvédelmi fenntartási munkákat a híd iratai között (törzslap) nyilván kell tartani, a korrózióvédelmi nyilvántartásba be kell venni és a hídtörzslapba be kell jegyezni. Különösen vonatkozik ez a karbantartó festésre és a teljes felújításra

39 9. Megfelelőség igazolás, Vizsgálatok A festékbevonat-rendszer szárazréteg vastagsága akkor megfelelő, ha a festékbevonat-rendszer egyedi szárazréteg vastagság értékek számtani középértéke egyenlő vagy nagyobb a festékbevonat-rendszer előírt szárazréteg vastagságánál a festékbevonat-rendszeren mért minden egyedi érték egyenlő vagy nagyobb az előírt szárazréteg vastagság 80%-ánál az előírt szárazréteg vastagság és az előírt szárazréteg vastagság 80%-a közötti értékek elfogadhatóak, ha ezek száma az összes egyedi mérés számának 20 %-át nem haladja meg

40 A tapadás vizsgálatát merőleges leszakítás elvén működő mérő műszerrel kell ellenőrizni (MSZ EN ISO 4624), az elérendő értéket a Mintavételi és megfelelőség-igazolási tervnek (MMT) tartalmaznia kell (1000 m 2 -enként öt mérés elvégzése szükséges). A megkövetelt legkisebb érték 2,0 N/mm

41 1949. évi XX. törvény a Magyar Köztársaság Alkotmányáról 32/C. (1) Az Állami Számvevőszék az Országgyűlés pénzügyi-gazdasági ellenőrző szerve. Feladatkörében ellenőrzi az államháztartás gazdálkodását, ennek keretében az állami költségvetési javaslat megalapozottságát, a felhasználások szükségességét és célszerűségét, ellenjegyzi a költségvetés hitelfelvételeire vonatkozó szerződéseket

42 Magyarország Alaptörvénye ( ) 43. cikk (1) Az Állami Számvevőszék az Országgyűlés pénzügyi és gazdasági ellenőrző szerve. Az Állami Számvevőszék törvényben meghatározott feladatkörében ellenőrzi a központi költségvetés végrehajtását, az államháztartás gazdálkodását, az államháztartásból származó források felhasználását és a nemzeti vagyon kezelését. Az Állami Számvevőszék ellenőrzéseit törvényességi, célszerűségi és eredményességi szempontok szerint végzi

43 1989. évi XXXVIII. törvény az Állami Számvevőszékről III. fejezet Az ellenőrzés szabályai 16. (1) Az Állami Számvevőszék az ellenőrzéseit célszerűségi, eredményességi és törvényességi szempontok szerint végzi

44 Az Állami Számvevőszék (ÁSZ) ellenőrzést végezhet mindenütt, ahol közpénzt használnak fel vagy kezelnek. Az Állami Számvevőszék jelentései teljes terjedelmükben nyilvánosak, mindenki számára elérhetőek

45 Állami Számvevőszék jelentések* 0813: a 2007-ben befejeződő autópálya beruházások ellenőrzéséről (2008. július) A projektek megvalósítása során a minőségi kockázati tényezők (nem, vagy csak részben megfelelő minőségű teljesítések) elsősorban: a földmunkák, a talaj konszolidáció; az útpálya szerkezetek és egyenetlenségek és a hidak acélszerkezeteinek korrózióvédelme (festése) területeken jelentek meg * honlapról április 7-én letöltve

46 Rétegvastagság mérések a gyakorlatban: 1 üzemben festett hídelemek 2 helyszínen festett hídelemek

47 1 üzemben festett hídelemek

48 2 helyszínen festett hídelemek

49 1(híd) üzemben 2(híd) helyszínen előírt tényleges előírt tényleges mérés db minimum, m maximum, m szórás, m átlag, m

50 gyakoriság / db 1(híd) üzemben eloszlás rétegvastagság / µm 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0%

51 gyakoriság / db 2(híd) helyszínen eloszlás rétegvastagság / µm 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0%

52 üzemben 1(híd) helyszínen 2(híd) mérés db előírt minimum előírt minimum az átlag %-ban mért minimum mért minimum az átlag %-ban mért maximum mért maximum az átlag %-ban előírt átlag mért átlag mért átlag az átlag %-ban előírt átlag alatt, % 8,4 2,

53 GYAKORLATI TAPASZTALATOK KÖZÚTI HIDAK KORRÓZIÓVÉDELME

54 ÚJ KÖZÚTI HIDAK KORRÓZIÓVÉDELME Tisztított felület Élek, sarkok előfestése

55 Hídszerkezet festése műhelyben

56 Hídszerkezet szállítás közben

57 Hídszerkezet szerelés közben Dunaföldvár

58 Hídszerkezet szerelés közben Dunaújváros

59 Kedvezőtlen időjárás hatása festett felületre Csapadék után az alapozott felület

60 Szigetelő réteg felhordása utáni szerkezet alakítás

61 Vascsillámos átvonó színárnyalat eltérése

62 Egyenetlen horgany felület Pálcás korlát külső része

63 KÖZÚTI HIDAK FELÚJÍTÓ FESTÉSE Felület-előkészítés előtt Felület-előkészítés után

64 Felület-előkészítés után

65 Rések

66 Résből induló rozsdafolyás

67 Rések miatt bevonat leválás Rés Új bevonat hólyagosodása Új bevonat leválása

68 Állványozás új hídszerkezet festésénél

69 Állványozás új hídszerkezet festésénél

70 Állványozás régi hídszerkezet festésénél Fólia burkolat, állvány-tartó elemek

71 Állvány-tartó elemek alatt korrózióvédelem

72 Szeged, Tisza híd, mederhíd hídelem beemelése

73 M0, BIA híd, helyszíni festés

74 Románia, Héjjasfalva

75 Hidak festésénél a megfelelőség biztosítása érdekében az alábbiakat javasoljuk A tender korrózióvédelemre vonatkozó fejezetének szakszerű elkészítése az érvényes előírásokkal összhangban Korrózióvédelmi terv készítése a tenderben szereplő paraméterekkel A korrózióvédelemre vonatkozó TU (technológiai utasítás) paraméterei egyezzenek meg a tenderben és a korrózióvédelmi tervben foglaltakkal

76 A Mérnök készítse el és adja át Kivitelezőnek a korrózióvédelem megfelelőségét igazoló dokumentáció tartalmára vonatkozó pontos előírásait a kivitelezés és ellenőrző mérések megkezdése előtt Kivitelező a technológiai utasítás és a Mérnök által megköveteltek szerint végezze a korrózióvédelemre vonatkozó ellenőrző méréseket Megvalósulási dokumentáció elkészítése a korrózióvédelemre vonatkozóan is A korrózióvédelem hatékonyságának növelése érdekében Kezelési utasítás készítése az üzemeltető részére
