ÉLETTARTAMRA MÉRETEZETT HÍDDARUK VIZSGÁLATA. Magyari László DARULINE Kft.

Átírás

1 ÉLETTARTAMRA MÉRETEZETT HÍDDARUK VIZSGÁLATA Magyari László DARULINE Kft.

2 Adjon az emelőjének egy újabb életet. Emelőmű teljes felújítása

3 Egyedi, hagyományos tervezésű daru, múltban CSOPORTSZÁM MSZ 9750 SZERINT (ó/élettartam)

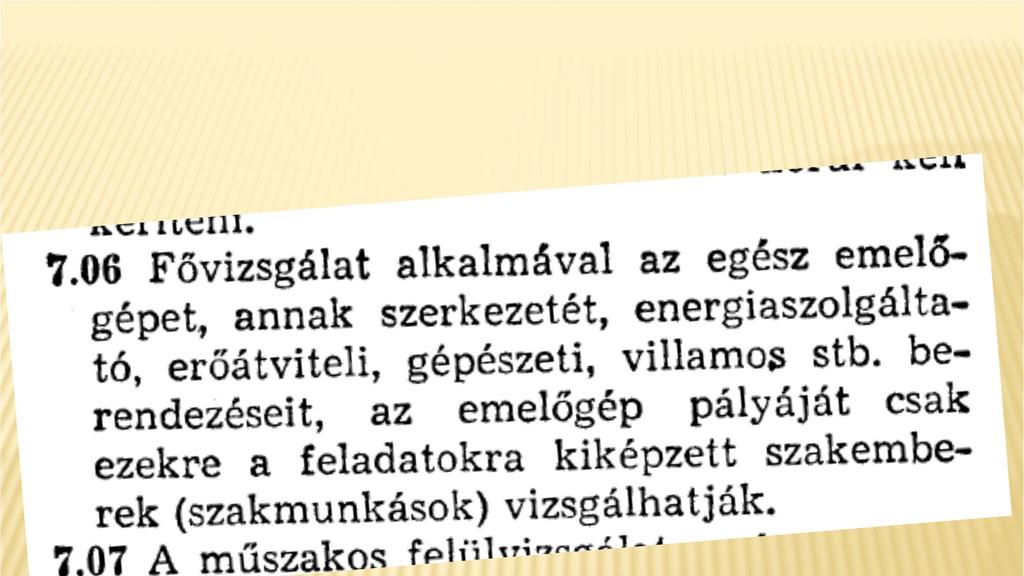

4 ÓVÓRENDSZABÁLY 1978

5 47/1999. (VIII. 4.) GM rendelet Emelőgép Biztonsági Szabályzat kiadásáról Az emelőgép időszakos vizsgálatára emelőgép szakértő jogosult. Az emelőgép fővizsgálatára - kivéve az 1000 kg-nál nagyobb megengedett teherbírású emelőgépet - és szerkezeti vizsgálatára emelőgép ügyintéző. jogosult. is

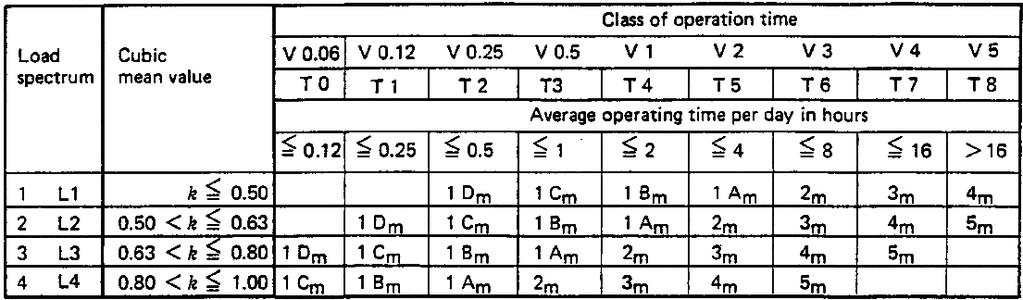

6 Sorozatgyártásra tervezett emelőmű Órák száma/nap Terhelés tényező

7 FEM 9.511:1986 Emelőmű gépészeti besorolása Alapadatok: Teherbírás: 2 t; Emelési sebesség: 4 m/min; Emelési magasság: 4 m; Napi használat: 5 ciklus/óra; 15 óra/nap; 250 nap/év; Tervezett használati idő: 10 év Ciklusok száma: C = 5 * 15 * 250 * 10 = ciklus Használati idő ciklusonként: t = = = 1 min Teljes használati idő: T= * 1 / 60 = óra

8 FEM 9.511:1986 Emelőmű gépészeti besorolása Órák száma

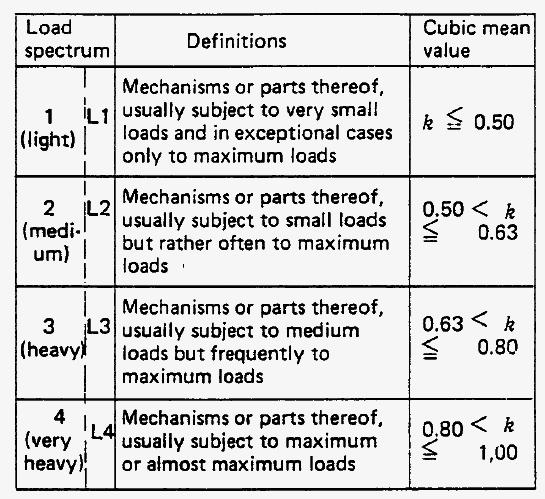

9 FEM 9.511:1986 Emelőmű gépészeti besorolása Terhelés tényező

10 FEM 9.511:1986 Emelőmű gépészeti besorolása Terhelés tényező L2 és V1 esetén a csoportszám: 1 Am Órák száma ISO :1986 Emelőmű gépészeti besorolása

11 Sorozatgyártásra tervezett emelőmű vizsgálata (ISO 4301/1, FEM 9.511, FEM 9.661, FEM 9.671)

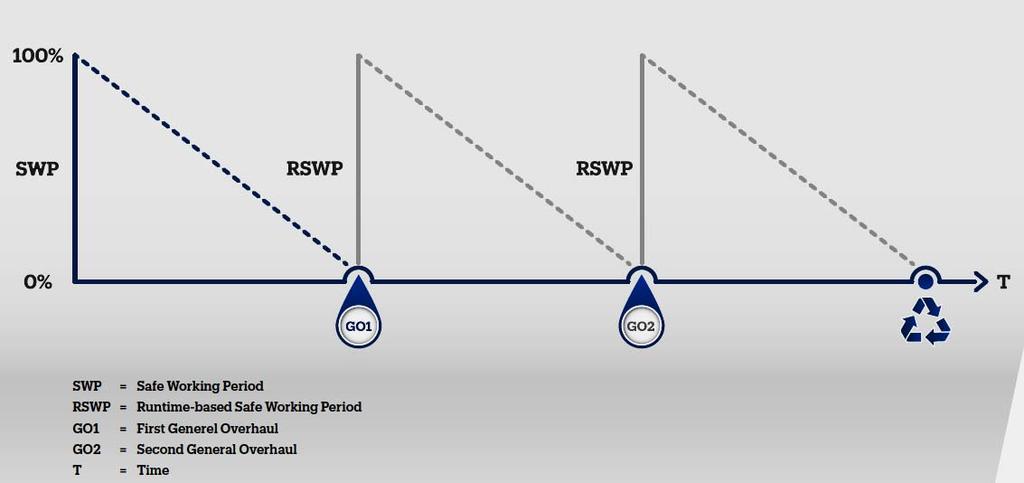

12 Safe Working Period Biztonságos Használati Időszak

13 Sorozatgyártásra tervezett emelőmű vizsgálata

14 Sorozatgyártásra tervezett emelőmű vizsgálata

15 Sorozatgyártásra tervezett emelőmű vizsgálata

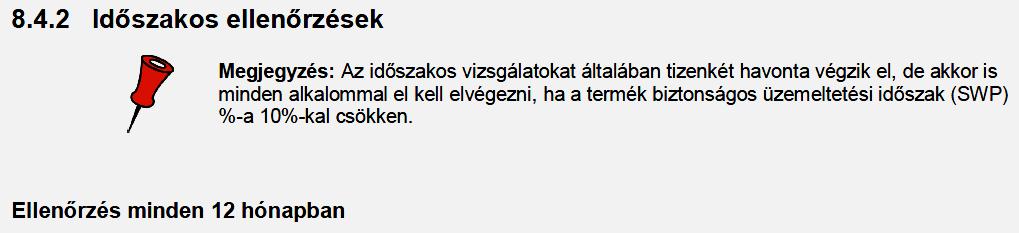

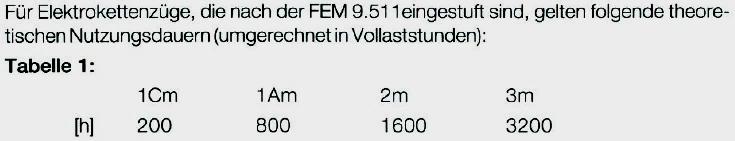

16 DEMAG DKUN 1 (1998) Kezelési kézikönyv A biztonságos üzemeltetési idő eléréséhez szükséges intézkedések

17 KONECRANES (2016) Kezelési kézikönyv Az emelőgép biztonságos üzemi időszakának meghatározása Az emelőgép teljes élettartama egy vagy több biztonságos működési periódusból áll (SWP), ahol minden egyes SWP általában tíz évig tart a berendezés rendeltetésszerű használata esetén. A hátralévő SWP % értéket ki kell számolni az ISO szabvány szerint

18 KÖTELES EMELÖDOB KEZELÉSI UTASÍTÁSA CXT P15FAL0S

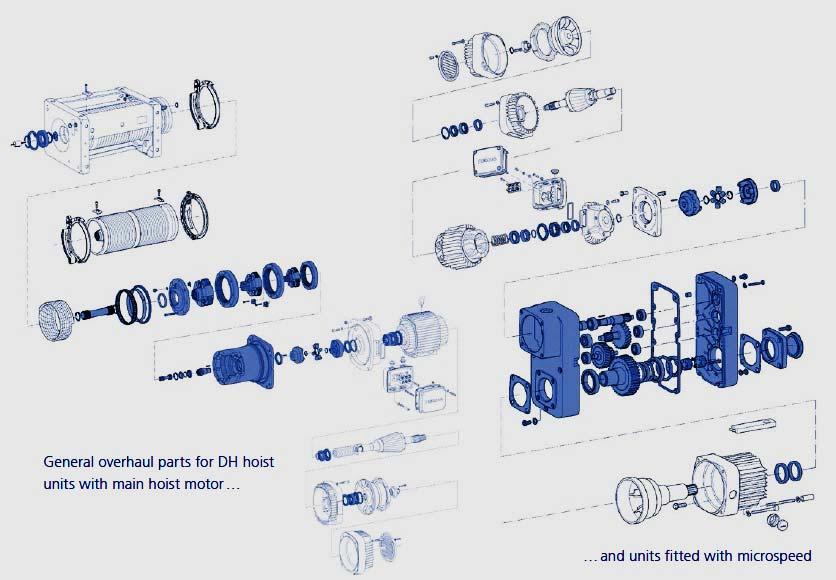

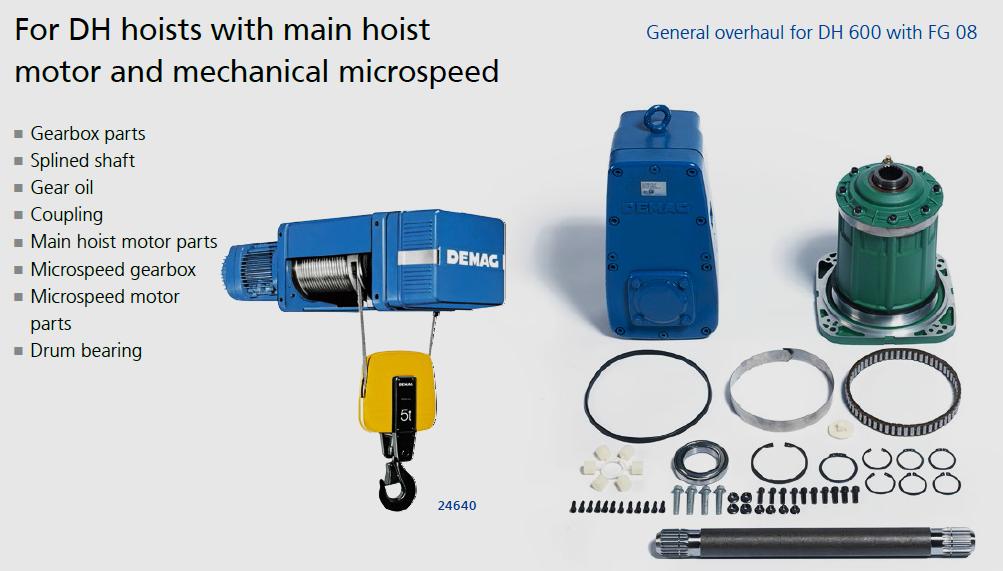

19 DH emelőmű teljes felújítása

20 DH emelőmű teljes felújítása

21 DH emelőmű teljes felújítása

22 GYAKORLATI PÉLDA HÁTRALÉVŐ ÉLETTARTAM SZÁMÍTÁSÁRA

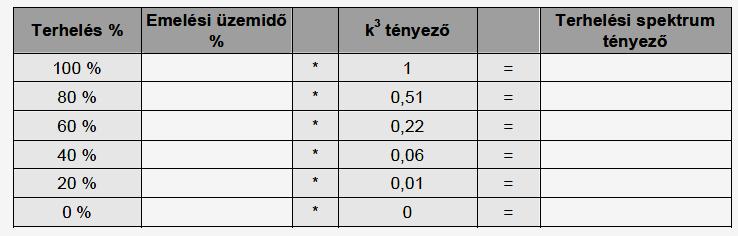

23 SWP számítása M4 csoportszám esetén Tényleges terhelési spektrum tényező

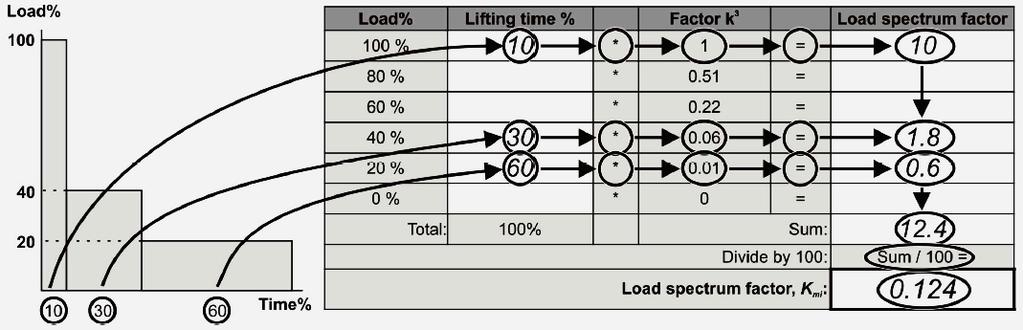

24 k mi = 0,124 f - az adatfelvétel típusától függő tényező Számlálóval és naplóval: 1.2 Naplóval: 1.4 (T i = óra dokumentálva) Számláló és napló nélkül: 1.5 S = k mi * T i * f = 0,124 * * 1,4 = 325 óra

25 SWP számítása M4 csoportszám esetén

26 SWP számítása M4 csoportszám esetén

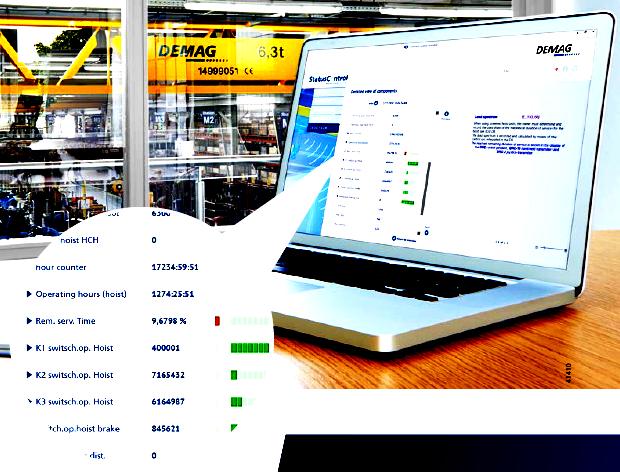

27 SWP számítási szoftver

28

29 Terhelés tényező ISO 4301:1986 Teljes élettartam maximális terhelés esetén Működési idő a teljes élettartam alatt ISO 4301:2016

30 Terhelés tényező ISO 4301:2016 Ciklusok száma a teljes élettartam alatt

31 Teljes élettartamhoz tartozó ciklusszám maximális terhelés esetén

32 ISO 4301:2016 Komponensek és gépészeti elemek besorolása: Ciklusszám Terhelési spektrum Elmozdulások átlagos értéke Egy ciklus alatti indítások száma Feszültség történet Mi hiányzik? A használati idő!

33 ISO 4301:2016

34 Daruk Vizsgálatok Általános

35 Újonnan beszerzett daru, megfelelően vizsgálva, szervizelve a gyártói utasítások szerint Napi vizsgálat (5.2) /naponta/ Műszakonkénti vizsgálat Rendszeres vizsgálat (5.3) /max. 3 hónap/ Szerkezeti vizsgálat Időszakos vizsgálat (5.4) /max. 1 év/ Fővizsgálat Fokozott vizsgálat (5.7) /max. 10 év/ Kibővített időszakos vizsgálat

36 Régi, felújított, nem megfelelően vizsgált daru Jelentős vizsgálat (5.6) /első használat előtt/ Alkalmassági vizsgálat Napi vizsgálat (5.2) /naponta/ Műszakonkénti vizsgálat Rendszeres vizsgálat (5.3) /max. 3 hónap/ Szerkezeti vizsgálat Időszakos vizsgálat (5.4) /max. 1 év/ Fővizsgálat Fokozott vizsgálat (5.7) /max. 10 év/ Kibővített időszakos vizsgálat

37 Rendkívüli esemény vagy átalakítás után Rendkívüli vizsgálat (5.5) /első használat előtt/ Soron kívüli vizsgálat Napi vizsgálat (5.2) /naponta/ Műszakonkénti vizsgálat Rendszeres vizsgálat (5.3) /max. 3 hónap/ Szerkezeti vizsgálat Időszakos vizsgálat (5.4) /max. 1 év/ Fővizsgálat Fokozott vizsgálat (5.7) /max. 10 év/ Kibővített időszakos vizsgálat

38 Ellenőrzésre jogosultak listája Napi ellenőrzés Gyakori átvizsgálás Időszakos vizsgálat Rendkívüli ellenőrzés Fővizsgálat Kibővített vizsgálat Kezelő Karbantartó Karbantartó Tapasztalt technikus Tapasztalt technikus Tapasztalt technikus Daru ellenőr Daru ellenőr Daru ellenőr Daru ellenőr Daru ellenőr Szakmérnök Szakmérnök Szakmérnök Szakmérnök Szakmérnök Szakmérnök naponta max: 3 hónap max: 1 év ha aktuális 5-10 év max: 10 év Élettartam szerint

39 ISO :2013 Ellenőrző lista a felhasználói utasítások megfelelőségének megállapításához

40 ISO :2013 Amennyiben az alábbi utasítások nem állnak rendelkezésre, megfelelő szakemberrel el kell készíttetni az utasításokat! S.sz. Leírás Igen/Nem Hivatkozás 0 Azonosítás 0.1 A kezelési utasítás a tárgyi darura vonatkozik (modell, gyártási szám, kézikönyv) 0.2 A kezelési utasítások tartalmazzák a gyártói utasításokat, beleértve a biztonsági figyelmeztetéseket. 0.3 A daru tulajdonosa regisztrálva van a gyártó által.

41 1 Használat ISO :2013 S.sz. Leírás Igen/Nem Hivatkozás 1.1 Információk a használatkor, az ellenőrzéskor és a karbantartáskor a daru üzemelési környezetéről, (pl. hőmérséklet). 1.2 Üzemeltetési utasítás a daru használatához. 1.3 Módosítások: Végrehajtott módosítások átvezetése az utasításokban, további eljárások a módosítások miatt. 1.4 Előzmények: Olyan hibák és javítások, amelyekkel nem foglalkoznak az utasítások.

42 Daruk Vizsgálatok Híd és bakdaruk, beleértve a portálés félportál darukat és azok tartószerkezetét

43 Szemrevételezés Kalapács ütögetés Mérés (szétszerelés után) Működési teszt terhelés nélkül Működési teszt terheléssel Akadály mentes Laza csavar Korrózió Repedés Sérülés Alakváltozás Egytengelyűség Kopás Kenés Működés Zaj Melegedés Rezgés Kerékszekrény acélszerkezet Daru hajtás kerekek tengelyek csapágyak fogaskerekek fékek villamos motor tengelykapcsoló hajtómű Híd főtartók Futómacska acélszerkezet Futómacska hajtás kerekek

44 Daru használati időszak tervezési értékének figyelemmel kísérése

45 Design Working Period Használati Időszak Tervezési értéke

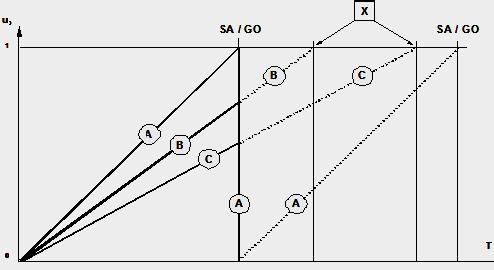

46 A daru munkaciklus tervezési értékének nyomon követése

47 A daru munkaciklus tervezési értékének nyomon követése Speciális vizsgálat (SA) Nagyjavítás (GO) javítás, csere, karbantartás. Nagyjavítás kritériuma: Szükségszerűségét és időszerűségét a speciális vizsgálat határozza meg. Nagyjavítási kategóriák: komponensek cseréje, komponens felújítása, alkatrész csere, ha csere nem gazdaságos, akkor gyakoribb vizsgálatot kell előírni.

48
