1 Mozgólépcsők műszaki-biztonsági követelményei Csomai-Kürtössy Roland Norbert BKV ZRt. Mozgólépcső Szolgálat Galyatető

2 Bemutatkozás Tömegközlekedési útvonalon üzemelő mozgólépcsők karbantartása. (M2, M3, M4) 189 berendezés

3 Bemutatkozás 3

4 Bemutatkozás 4

5 Bemutatkozás 5

6 Bemutatkozás 6

7 Bemutatkozás 7

8 Bemutatkozás Σ emelőmagasság 2554 m Átlag élettartam 18,2 év ,9 év 5-14,9 év 15-24,9 év 25-34,9év 35-44,9év 45-49,9év 0 0m 4,9m 5m 9,9m 10m 14,9m 15m 19,9m 20m 24,9m 25m 29,9m 30m 34,9m 35m 40m 8

9 Felvonó Felvonó, mozgólépcső, mozgójárda + Szakaszos üzemű (elősegíti az akadálymentes közlekedést) + Zárt fülke (az utasok elhatároltak a mozgó részektől) + Kis mértékű horizontális helyigény +A zárt fülke miatt az üzemi sebessége tág határok között mozog - Szakaszos üzemű (forgalmas helyeken önmagában nem alk.) -Zárt fülke (meghibásodás esetén mentés szükséges) 9

Felvonó, mozgólépcső, mozgójárda Mozgólépcső + Folyamatos üzemű (nagy szállítóképességgel rendelkezik) + Nyitott utastér (nem áll fenn a bennrekedés veszélye) - Folyamatos üzemű

10 Felvonó, mozgólépcső, mozgójárda Mozgólépcső + Folyamatos üzemű (nagy szállítóképességgel rendelkezik) + Nyitott utastér (nem áll fenn a bennrekedés veszélye) - Folyamatos üzemű (karbantartás igényes, energia igényes) - Nagy mértékű horizontális helyigény - Nyitott utastér (zuhanás veszély, becsípődés veszély) -A ki-, belépés miatt az üzemi sebesség korlátos (0,75 m/s) 10

11 Műszaki-biztonság karbantartói szemmel Mozgólépcsőkkel kapcsolatos jogi szabályozás Létesítés, használatba vétel (Tervező, gyártó) Üzemeltetés, karbantartás (Gyártói utasítások) Rendszeres vizsgálatok (Nyilvántartott szervezet) Megszüntetés, csere 11

12 Műszaki-biztonság karbantartói szemmel 12

13 Jogi szabályozás Műszaki biztonsági hatóság Budapest Főváros Kormányhivatala 365/2016. (XI. 29.) Korm. Rendelet 13. (3) bekezdés i) pontja. 146/2014. (V.5.) Korm. Rendelet 280/2015. (IX.22.) Korm rendelet MSZ EN 115-1:2008+A1 MSZ EN 13015: A1 MSZ MSZ as szabványossági felülvizsgálat Karbantartás megfelelőség vizsgálata 13

14 Létesítés, használatba vétel 14

15 Létesítés, használatba vétel 15

16 Létesítés, használatba vétel Lépcsőmagasság 240 mm Lépcsőmélység 380 mm 16

17 Létesítés, használatba vétel 17

18 Karbantartások Karbantartás: A telepítés után, a rendeltetésszerű és biztonságos használhatósághoz szükséges műveletek a mozgólépcső teljes életciklusa alatt; tartalmaznia kell: kenés, takarítás, tisztítás, stb..; ellenőrzéseket; mentési műveleteket; beszabályozási és beállítási műveleteket; kopó vagy sérülő részegységek javítását, cseréjét és nem érintheti a telepített mozgólépcső jellemzőit. 18

19 Karbantartások Gépállapotok monitorozása Karbantartási folyamatok monitorozása Karbantartási technológiák kidolgozása Karbantartás menedzsment Kapcsolattartás a karbantartókkal Karbantartások tervezése Eszköz és alkatrész ellátás 19

20 Karbantartások a) tervszerű megelőző karbantartás, b) rendkívüli karbantartás, c) ellenőrzések, d) hibaelhárítás, e) készenléti ügyelet, f) dokumentálás, g) kiszállás 20

21 Karbantartások Rendszeres átvizsgálás 12 Üzemi fékútmérés 12 Féknyomaték ellenőrzése 1 Vészfék karbantartás 4 Vészféknyomaték ellenörzése 1 Kenési feladatok 1 Szerelőaknák takarítása 12 Vezérlőhelyiségek, búvóterek takarítása 12 Acélszerkezet tisztítás 2 Hajtólánc karbantartás 2 Üzemi fék karbantartás 4 Hajtómű karbantartás 2 Vonóláncfeszítés karbantartás 4 Vonólánc kenés, tisztítás, láncvezetés ellenőrzése 4 Lépcsőkocsi karbantartás 4 Vezetősínek karbantartása 4 Belépőterek karbantartása 4 Mozgókorlát, és korlátvezetősín karbantartás 2 Mozgókorlát berendezéseinek karbantartása 4 Elektromos karbantartás 4 21

22 Emelt szintű karbantartások 22

23 Emelt szintű karbantartások Területen dolgozó munkavállalók Humán erőforrás Műhelymunkát végző munkavállalók A karbantartás folyamatát segítő munkavállalók Kereskedelmi forgalomban kapható szerszámok Szükséges források Szerszámok Speciális szerszámok (Célszerszámok) Alkatrészek Kereskedelmi forgalomban kapható alkatrészek Egyedi alkatrészek 23

24 Emelt szintű karbantartások 24

25 Emelt szintű karbantartások 25

26 Emelt szintű karbantartások 26

27 Meghajtás 27

28 Meghajtás 28

29 Meghajtás 29

30 Meghajtás 30

31 Meghajtás 31

32 Meghajtás 32

33 Meghajtás 33

34 Fékberendezések 34

35 Fékberendezések 35

36 Fékberendezések 36

37 Fékberendezések 37

38 Fékberendezések 38

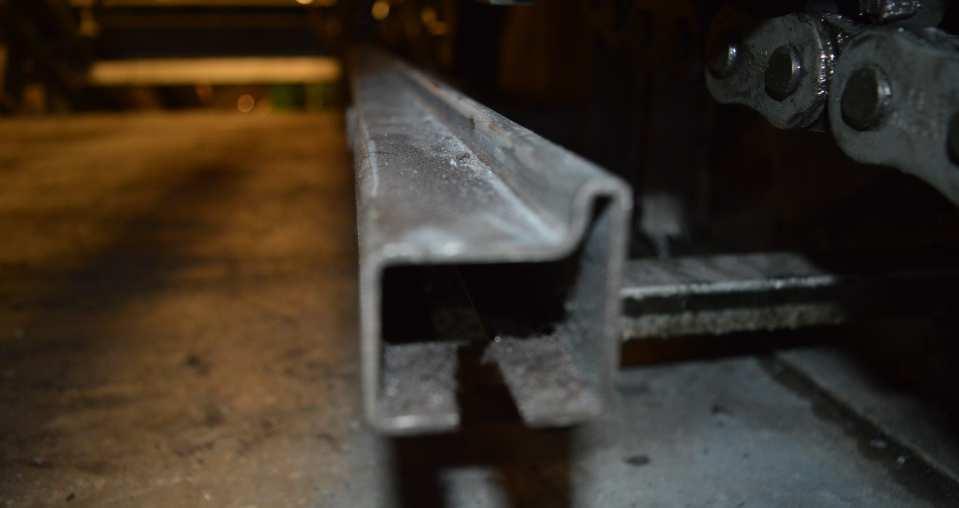

39 Vezetősínek 39

40 Vezetősínek 40

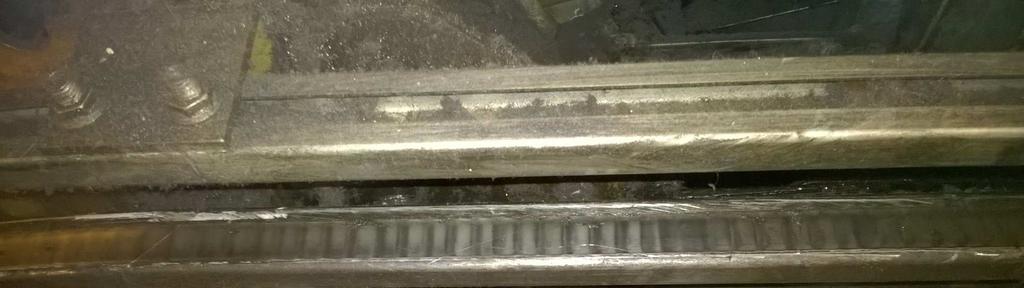

41 Vezetősínek 41

42 Vezetősínek 42

43 Vezetősínek 43

44 Vonólánc 44

45 Vonólánc 45

46 Vonólánc - Pályatest 46

47 Pályatest -Lépcsőkocsi 47

48 Pályatest -Lépcsőkocsi 48

49 Pályatest -Lépcsőkocsi 49

50 Belépőtér 50

51 Belépőtér - Fésű Dimenziók Fő méretek b7 5-7 mm b8 2,5-5 mm h6 4 mm h7 10 mm h8 4 mm β 35 51

52 Belépőtér - Bevezető Bevezetőléc (műszaki műanyag) Járófelület Kezdő fésűszekció 52

53 Belépőtér - Bevezető Bevezető görgő Kezdő fésűszekció Járófelület 53

54 Gumikorlát 54

55 Gumikorlát és vezetése Fedő gumiréteg Belső gumiréteg Acél kordszálak Belső gumiréteg Koptató réteg 55

56 Gumikorlát és vezetése b 2 = 70mm 100mm b 12 = 25 mm b 6 + b 6 = 8 mm 56

57 Gumikorlát és vezetése 57

58 Gumikorlát és vezetése 58

59 Gumikorlát és vezetése 59

60 Gumikorlát és vezetése 60

61 Mellvéd 61

62 Mozgólépcsők vizsgálatai Gyártói vizsgálatok, Üzembe helyezés előtti vizsgálatok, Rendszeresen ismétlődő vizsgálatok, o Fővizsgálat o Ellenőrző vizsgálat Javítás utáni vizsgálatok 2020-as szabványossági felülvizsgálat Karbantartás megfelelőség vizsgálata 62

63 Terheléses fékútmérés 63

64 Terheléses fékútmérés 64

65 Gyártói vizsgálatok 65

66 Helyszíni vizsgálatok 66

67 Hogyan használják Ők? 67

68 Balesetek a mozgólépcsőn 1) Nem rendeltetésszerű használatból, az utas viselkedése miatt bekövetkező baleset; o Egyensúlyvesztés, o Megbotlás, megcsúszás, o Kisgyermek felügyelet nélkül, o Nagy méretű árú szállítás. 2) Műszaki okból bekövetkező baleset; o Konstrukciós hiba, o Nagy mértékű kopás, o Beállítási hiányosság, o Anyag fáradás

69 69

Hong Kong -2017 Főhajtólánc szakadás Fordított forgásirány

70 Hong Kong Főhajtólánc szakadás Fordított forgásirány Túl. sebesség Kiegészítő fék működő képessége és féknyomatéka 70

71 Köszönöm megtisztelő figyelmüket! 71
