1 I. Katonai Hatósági Konferencia Balatonkenese, május FELVONÓK ENERGIA-HATÉKONYSÁGA Bánréti Tibor ÉMI Felvonó- és Mozgólépcső Felügyelet oszt. vez. hely.

2 Adatok az ELA-tól: ELA = European Lift Association 2

3 A környezeti hatások Globális felmelegedés egyre több környezeti katasztrófa egyre több a tudományos bizonyíték arra, hogy az emberi viselkedés befolyásolja az üvegházhatást A természeti erőforrások korlátozottak milyen időtávon állnak rendelkezésre az energiaellátási lánc stabilitása 3

viselkedés befolyásolja az üvegházhatást A természeti erőforrások

4 Világ-trend Növekvő népesség 2004: 6,4 milliárd fő 2050: 9,0 milliárd fő Urbanizáció 2004: 3,4 milliárd fő 2050: 6,0 milliárd fő 4

A különböző üzemanyagokból előállított elektromos energia a világon 1972 2002 GWh Becslés: 2008-tól 2050-ig 250 % növekedés 18 000

5 A különböző üzemanyagokból előállított elektromos energia a világon GWh Becslés: 2008-tól 2050-ig 250 % növekedés megújuló vízi olaj gáz nukleáris szén

000 000 16 000 000 megújuló 14 000 000 12 000 000 vízi 10 000 000

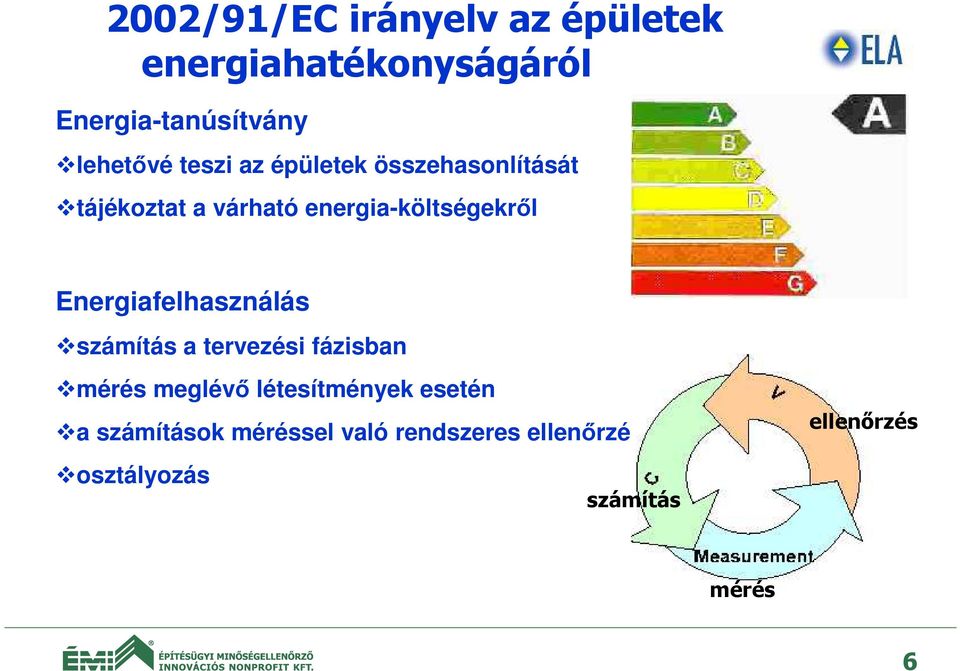

6 2002/91/EC irányelv az épületek energiahatékonyságáról Energia-tanúsítvány lehetővé teszi az épületek összehasonlítását tájékoztat a várható energia-költségekről Energiafelhasználás számítás a tervezési fázisban mérés meglévő létesítmények esetén a számítások méréssel való rendszeres ellenőrzése osztályozás számítás ellenőrzés mérés 6

Energiafelhasználás számítás a tervezési fázisban mérés meglévő létesítmények

7 A felvonók hatása az energiafogyasztásra A felvonók hosszú élettartamúak Az épületek energiafelhasználásának 3 ~ 8 (15) %-át a felvonók és a mozgólépcsők használják Világszerte 8,5 millió lift van Kb. 18 TWh/év energiafelhasználással (ez kb. két atomerőmű) Évente kb db új lift készül Urbanizáció és a demográfiai növekedés A liftek esetében lehetőség van az energia-hatékonyság növelésére, hozzájárulva a CO 2 kibocsátás fajlagos csökkentéséhez 7

18 TWh/év energiafelhasználással (ez kb. két atomerőmű) Évente kb. 450.

8 Felvonók energia-fogyasztása Hajtás Standby állapot 8

9 Az energiafogyasztás tendenciája az európai lakóházak felvonóinál Jelentős javulás a fülke mozgatásának hatékonyságában A készenléti fogyasztás nőtt a javulóbiztonság és kényelem miatt Energiafogyasztás Kétsebességes hajtás Hidraulikus hajtás Frekvenciaváltós hajtás hajtómű nélkül A fülke mozgatása Standby 70 % 30 % A konstrukció éve 9

kényelem miatt Energiafogyasztás Kétsebességes hajtás Hidraulikus hajtás

10 Az energiafogyasztás középületek felvonóinál Energiafogyasztás Kétsebességes hajtás Hidraulikus hajtás Frekvenciaváltós hajtás hajtómű nélkül A fülke mozgatása Standby A konstrukció éve 10

hajtás Frekvenciaváltós hajtás hajtómű nélkül A

11 HAJTÁS: konstrukciós megoldások 11

12 Hajtótárcsás hajtás 12

13 Hajtótárcsás felvonó Ellensúly Ellensúly = fülke + ½ teherbírás 13

14 Hajtótárcsás felvonó 14

15 Hajtótárcsás felvonó 15

16 Hajtótárcsás felvonó 16

17 Hidraulikus hajtás 17

18 Közvetlen hajtású hidraulikus felvonó Ellensúly 18

19 Közvetett hajtású hidraulikus felvonó Ellensúly 19

20 Közvetett hajtású hidraulikus felvonó 20

21 Közvetett hajtású hidraulikus felvonó 21

22 Hidraulikus felvonó tápegysége 22

23 Csak fel: E E h v 4 23

24 Egy ciklusra (fel-le): E E h v = 2 ~ 4 24

25 Hajtótárcsás felvonó A csigahajtómű hatásfoka: η = 0,5 ~ 0,85 25

26 Hajtómű- (és gépház-) nélküli villamos hajtású felvonók A csigahajtómű elmarad E E h v = 5 ~ 6 26

27 Hajtómű- (és gépház-) nélküli villamos hajtású felvonók 27

28 Hajtómű- (és gépház-) nélküli villamos hajtású felvonók 28

29 Hajtómű- (és gépház-) nélküli villamos hajtású felvonók 29

30 A hajtás konstrukciója Példa: 630 kg (8 személy), 0,63 m/s, hajtótárcsás, hagyományos hajtóműves: 4,5 kw Példa: 630 kg (8 személy), 0,63 m/s, hidraulikus: 9,5 kw 11,0 kw Példa: 630 kg (8 személy), 0,63 m/s, hajtóműnélkül: 2,8 kw 30

31 Az energiafogyasztás tendenciája az európai lakóházak felvonóinál Jelentős javulás a fülke mozgatásának hatékonyságában Energiafogyasztás Kétsebességes hajtás Hidraulikus hajtás Frekvenciaváltós hajtás hajtómű nélkül A fülke mozgatása Standby 70 % 30 % A konstrukció éve 31

32 Hagyományos hidraulikus felvonók helyes alkalmazása Kis emelőmagasságúkevés (2) állomású, nagy teherbírású személy-teher felvonó Kis forgalmú, kis emelőmagasságú, kevés állomású (3 4) lakóház kétszintes betegszállító felvonó lakóépületek ellátása utólagosan felvonóval (szabad téri, falonmászó 32

33 Ahová nem való hagyományos hidraulikus felvonó Nagy emelőmagasságú felvonók Nagy forgalmú felvonók 33

34 Standby (készenléti) energiafogyasztás 34

35 Standby energiafogyasztás Felvonó vezérlés Állomásjelzők Szintek vezérlőgombjai Fülkei vezérlőtabló Fényfüggöny Frekvenciaváltó Fülkei világítás Ajtók zárvatartása állandó erővel 35

36 Standby energiafogyasztás fényfüggöny 7% legkorszerűbb fülketabló 7% állomási tablók 8% vezérlés 53% frekvenciaváltó 25% fülkevilágítás 42% állandó fülkevilágítással egyebek 13% frekvenciaváltó 18% vezérlés 27% állandó fülkevilágítás és ajtó-szorítás ajtó szorítás 30% egyebek 10% frekvenciaváltó 10% vezérlés 20% fülkevilágítás 30% 36

37 Az energiafogyasztás tendenciája az európai lakóházak felvonóinál A készenléti fogyasztás nőtt a javulóbiztonság és kényelem miatt Energiafogyasztás Kétsebességes hajtás Hidraulikus hajtás Frekvenciaváltós hajtás hajtómű nélkül A fülke mozgatása Standby 70 % 30 % A konstrukció éve 37

40 Javaslatok A hagyományos hidraulikus felvonót kerülni Az állandó fülkevilágítást és állandóan működő ajtó-szorítóerőt kerülni 40

41 Mozgólépcsők Kis kihasználtságú, kis tömegű lépcsőt leállítani Kis kihasználtságú, nagyobb tömegű lépcsőt lelassítani Kis kihasználtságú, nagy tömegű lépcső esetén az intézkedés alapos megfontolás tárgyát képezi (Pl. metró késő este) 41

42 Köszönöm a figyelmüket! Bánréti Tibor ÉMI Felvonó- és Mozgólépcső Felügyelet tbanreti@emi.hu
