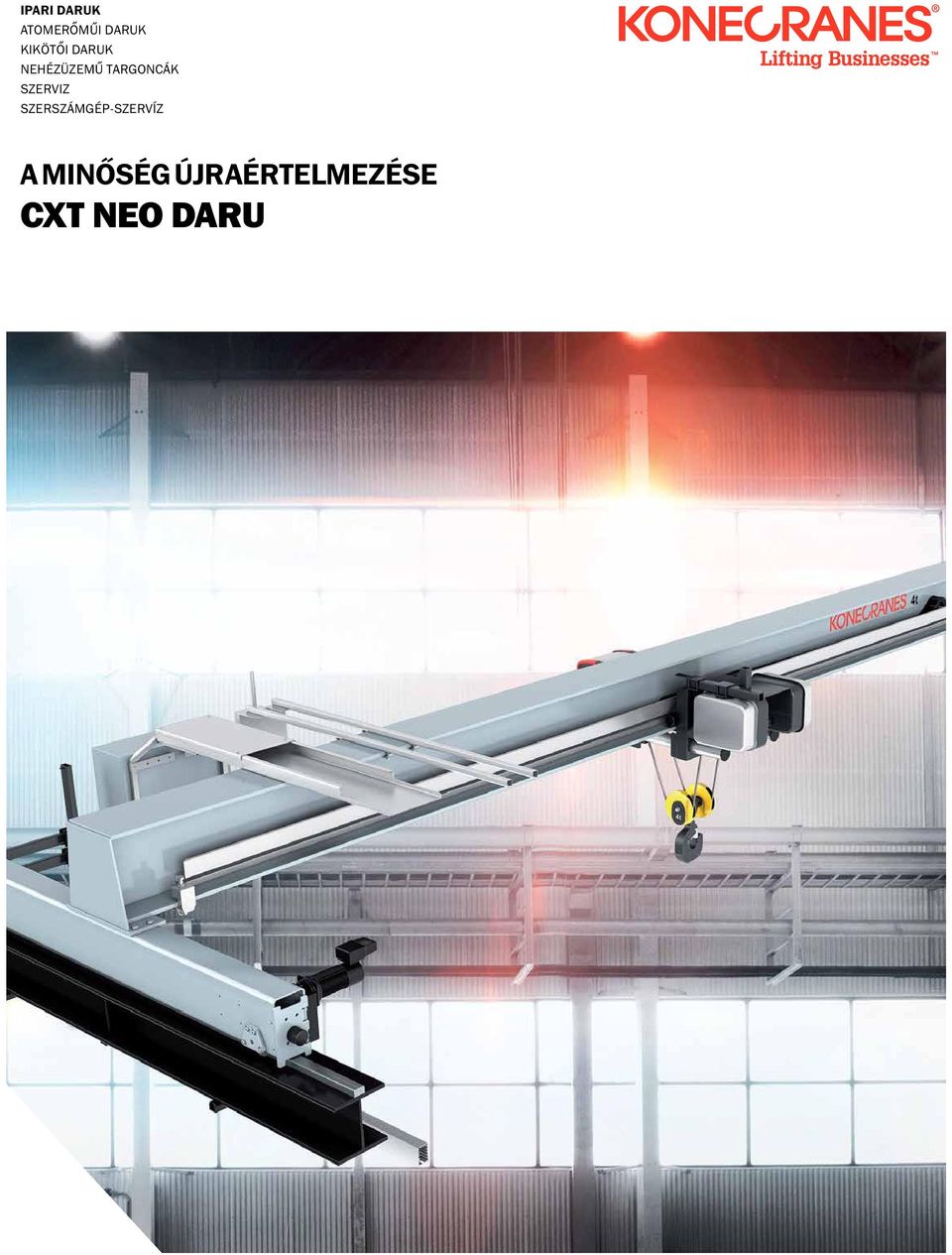

1 IPARI DARUK ATOMERŐMŰI DARUK KIKÖTŐI DARUK NEHÉZÜZEMŰ TARGONCÁK SZERVIZ SZERSZÁMGÉP-SZERVÍZ A MINŐSÉG ÚJRAÉRTELMEZÉSE CXT NEO DARU

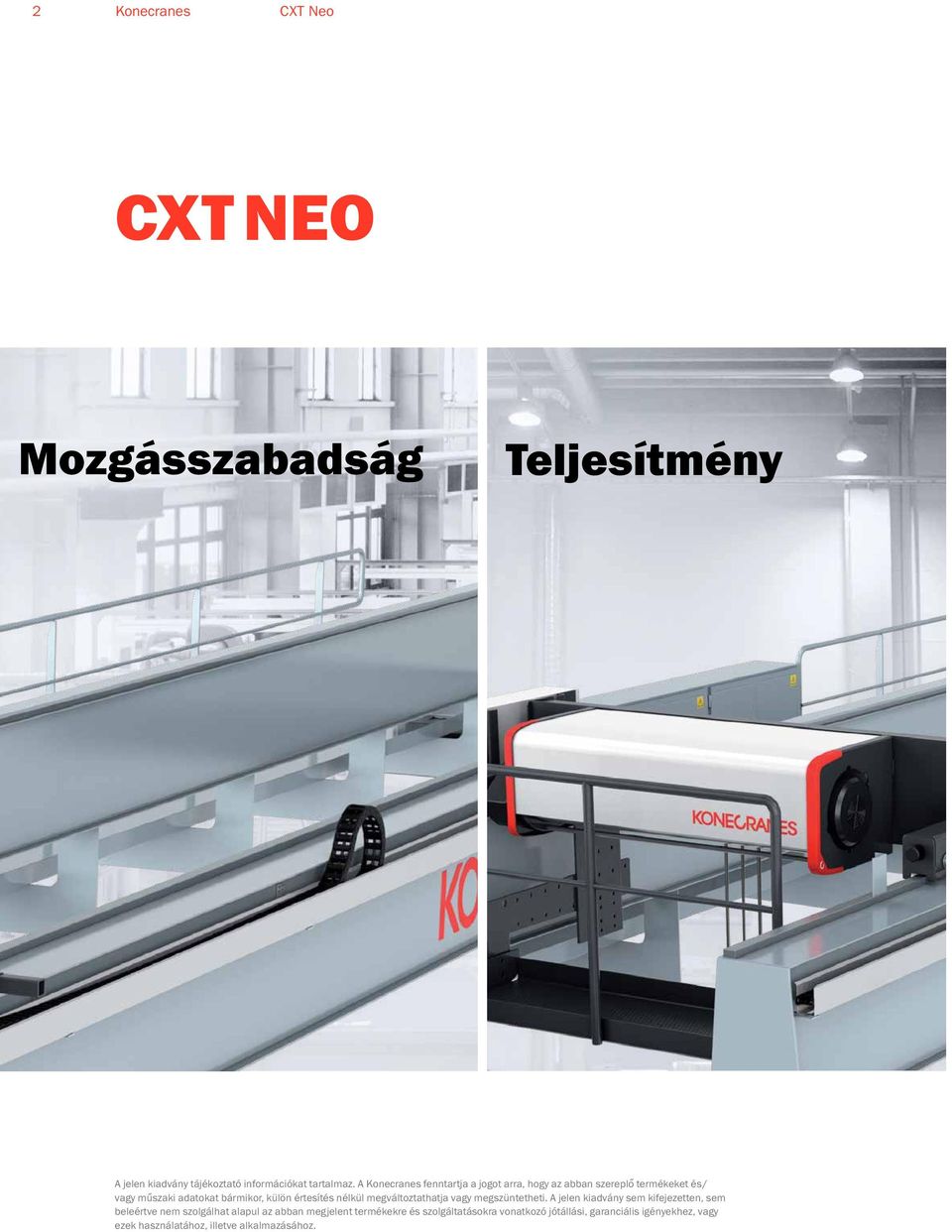

2 2 Konecranes CXT Neo CXT NEO Mozgásszabadság Teljesítmény A jelen kiadvány tájékoztató információkat tartalmaz. A Konecranes fenntartja a jogot arra, hogy az abban szereplő termékeket és/ vagy műszaki adatokat bármikor, külön értesítés nélkül megváltoztathatja vagy megszüntetheti. A jelen kiadvány sem kifejezetten, sem beleértve nem szolgálhat alapul az abban megjelent termékekre és szolgáltatásokra vonatkozó jótállási, garanciális igényekhez, vagy ezek használatához, illetve alkalmazásához.

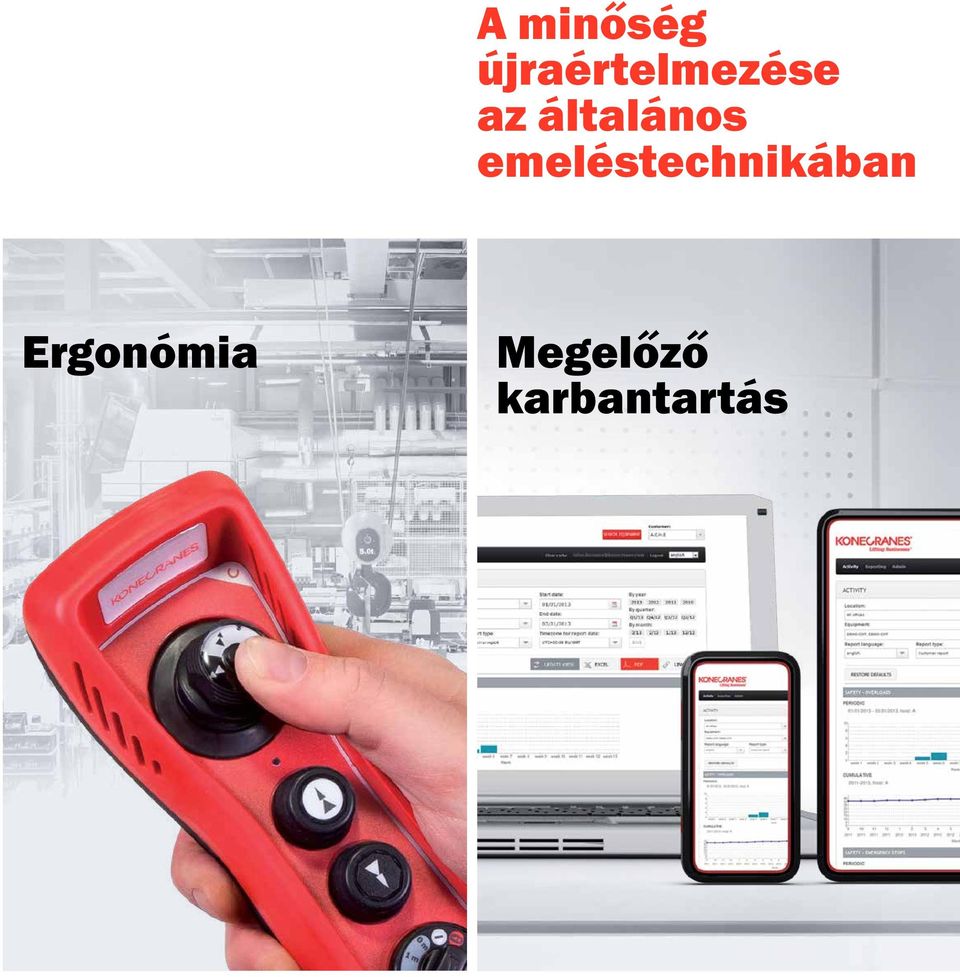

3 A minőség újraértelmezése az általános emeléstechnikában Ergonómia Megelőző karbantartás

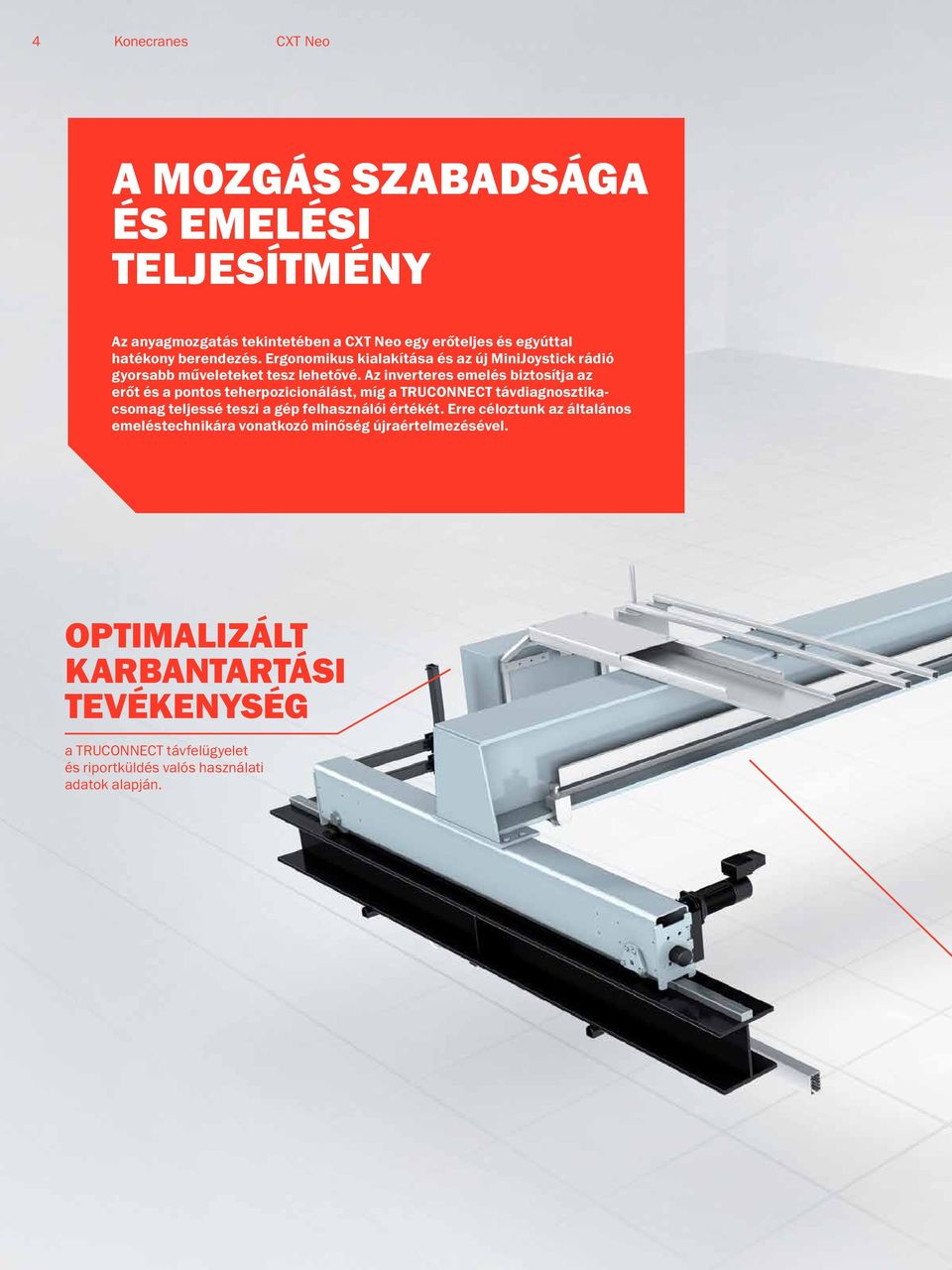

4 4 Konecranes CXT Neo A MOZGÁS SZABADSÁGA ÉS EMELÉSI TELJESÍTMÉNY Az anyagmozgatás tekintetében a CXT Neo egy erőteljes és egyúttal hatékony berendezés. Ergonomikus kialakítása és az új MiniJoystick rádió gyorsabb műveleteket tesz lehetővé. Az inverteres emelés biztosítja az erőt és a pontos teherpozicionálást, míg a TRUCONNECT távdiagnosztikacsomag teljessé teszi a gép felhasználói értékét. Erre céloztunk az általános emeléstechnikára vonatkozó minőség újraértelmezésével. OPTIMALIZÁLT KARBANTARTÁSI TEVÉKENYSÉG a TRUCONNECT távfelügyelet és riportküldés valós használati adatok alapján.

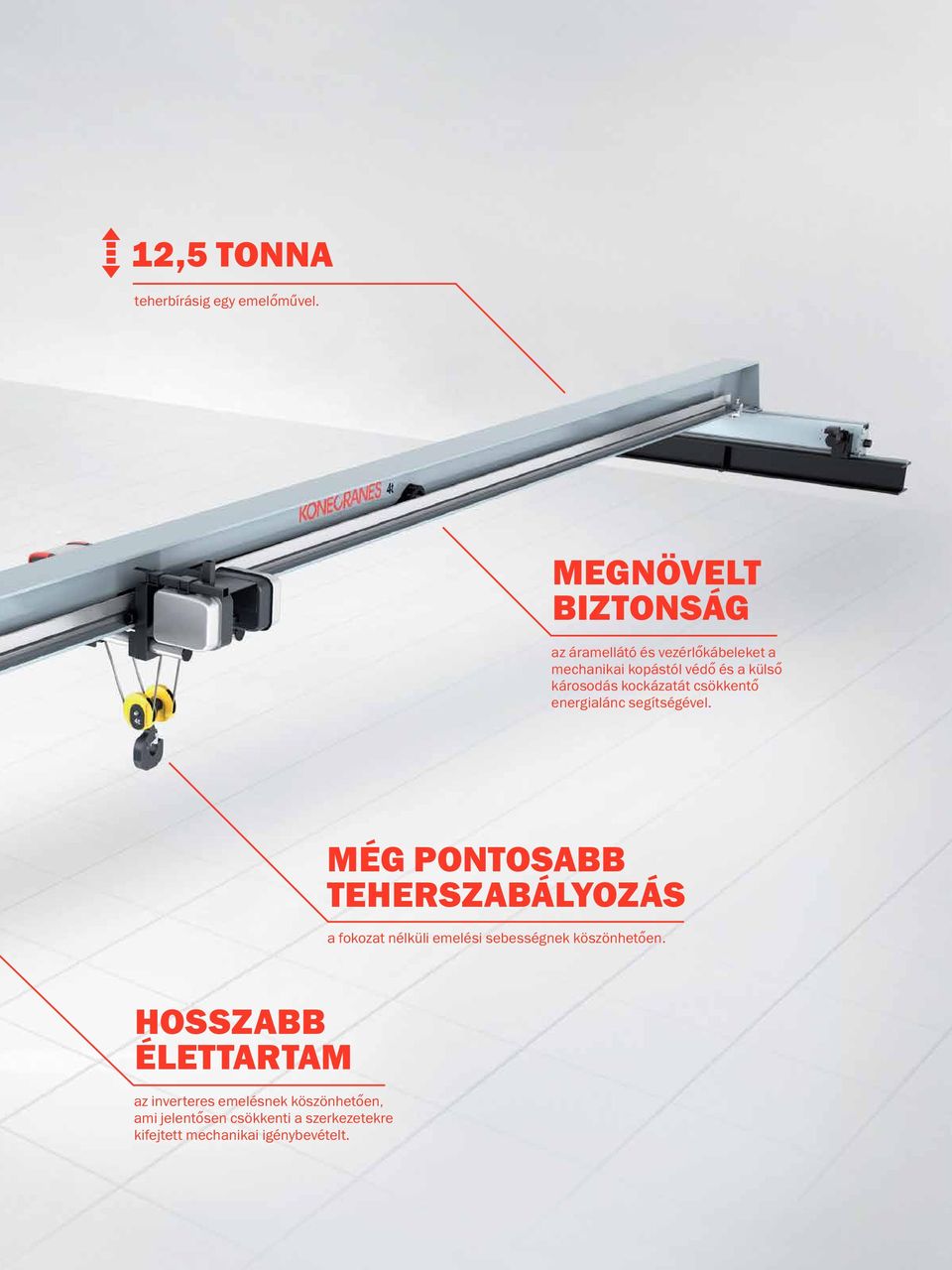

5 12,5 TONNA teherbírásig egy emelőművel. MEGNÖVELT BIZTONSÁG az áramellátó és vezérlőkábeleket a mechanikai kopástól védő és a külső károsodás kockázatát csökkentő energialánc segítségével. MÉG PONTOSABB TEHERSZABÁLYOZÁS a fokozat nélküli emelési sebességnek köszönhetően. HOSSZABB ÉLETTARTAM az inverteres emelésnek köszönhetően, ami jelentősen csökkenti a szerkezetekre kifejtett mechanikai igénybevételt.

6 6 Konecranes CXT Neo REJTETT ÁRAMELLÁTÁS Az energialánc biztosítja a Neo letisztult és modern megjelenését, és ami még fontosabb, tovább javítja a daru munkakörnyezetének biztonságát. Az energialánc segítségével egyszerűen biztosítható a futómacska áramellátó- és vezérlő kábelek elhelyezése a daruhídon. A központi vezérlő szekrény és az emelőmű közötti összes kábelt egy védett láncban tartja. Az összetett lánc a daru főtartójára erősített csatornában mozog. Nem lógnak a daruról látható elektromos kábelek. Az energialánc megnöveli a daru alatti munkaterületet, védi az áramellátó- és vezérlőkábeleket a mechanikai kopástól és csökkenti a külső károsodás kockázatát. AZ ENERGIALÁNC ELŐNYEI A munkakörnyezet fokozott biztonsága Megnövelt munkaterület Csökkentett kábelkopás és külső károsodási kockázat A daru modern megjelenése

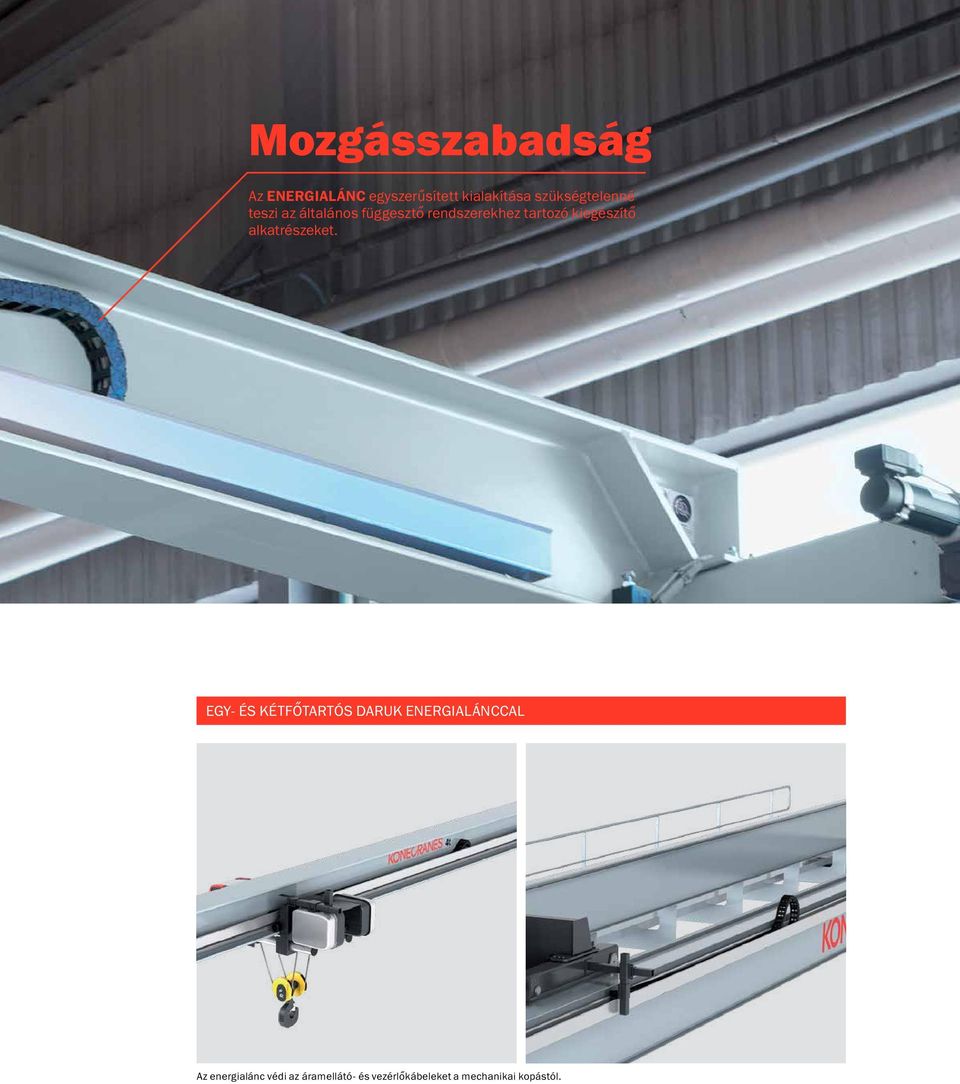

7 Mozgásszabadság Az ENERGIALÁNC egyszerűsített kialakítása szükségtelenné teszi az általános függesztő rendszerekhez tartozó kiegészítő alkatrészeket. EGY- ÉS KÉTFŐTARTÓS DARUK ENERGIALÁNCCAL Az energialánc védi az áramellátó- és vezérlőkábeleket a mechanikai kopástól.

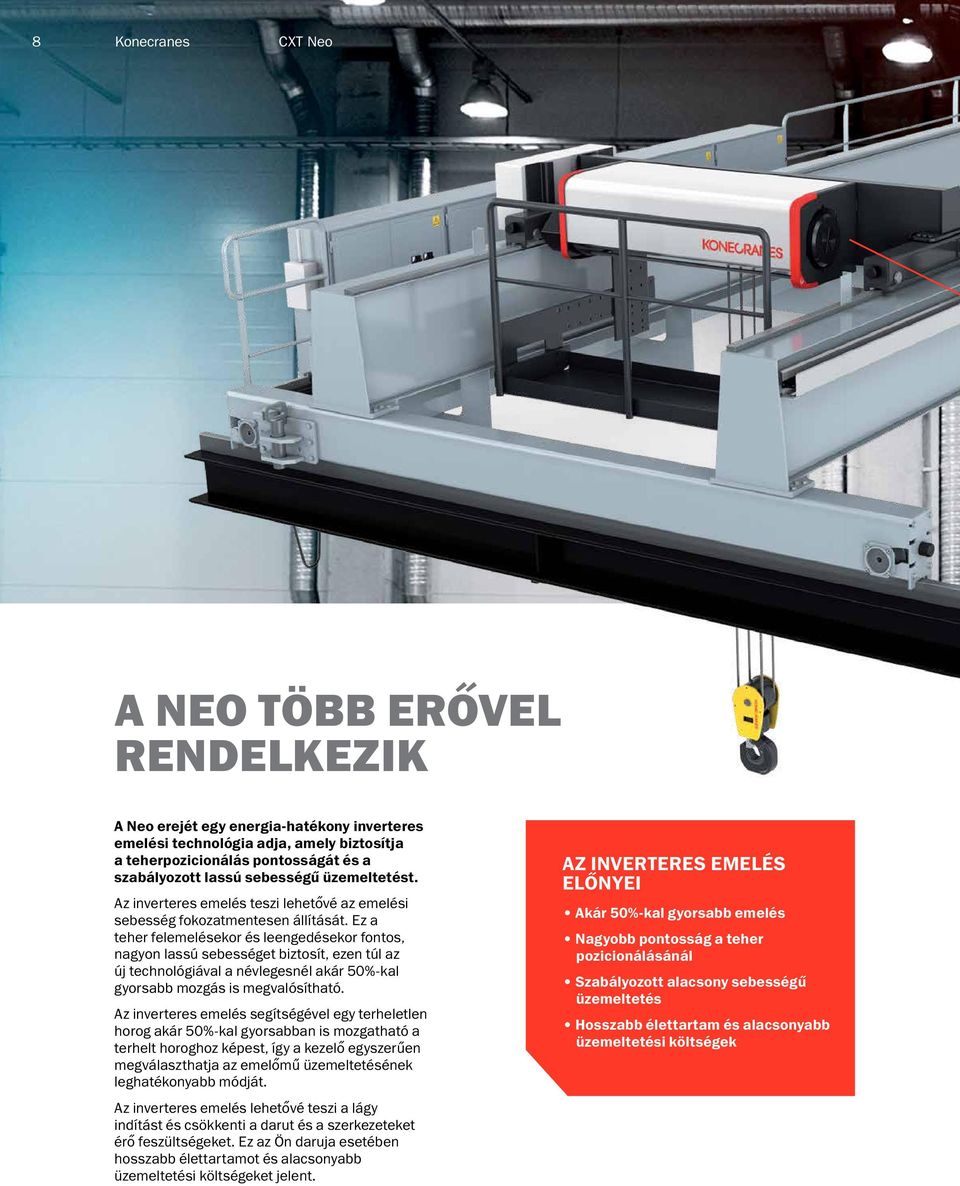

8 8 Konecranes CXT Neo A NEO TÖBB ERŐVEL RENDELKEZIK A Neo erejét egy energia-hatékony inverteres emelési technológia adja, amely biztosítja a teherpozicionálás pontosságát és a szabályozott lassú sebességű üzemeltetést. Az inverteres emelés teszi lehetővé az emelési sebesség fokozatmentesen állítását. Ez a teher felemelésekor és leengedésekor fontos, nagyon lassú sebességet biztosít, ezen túl az új technológiával a névlegesnél akár 50%-kal gyorsabb mozgás is megvalósítható. Az inverteres emelés segítségével egy terheletlen horog akár 50%-kal gyorsabban is mozgatható a terhelt horoghoz képest, így a kezelő egyszerűen megválaszthatja az emelőmű üzemeltetésének leghatékonyabb módját. Az inverteres emelés lehetővé teszi a lágy indítást és csökkenti a darut és a szerkezeteket érő feszültségeket. Ez az Ön daruja esetében hosszabb élettartamot és alacsonyabb üzemeltetési költségeket jelent. AZ INVERTERES EMELÉS ELŐNYEI Akár 50%-kal gyorsabb emelés Nagyobb pontosság a teher pozicionálásánál Szabályozott alacsony sebességű üzemeltetés Hosszabb élettartam és alacsonyabb üzemeltetési költségek

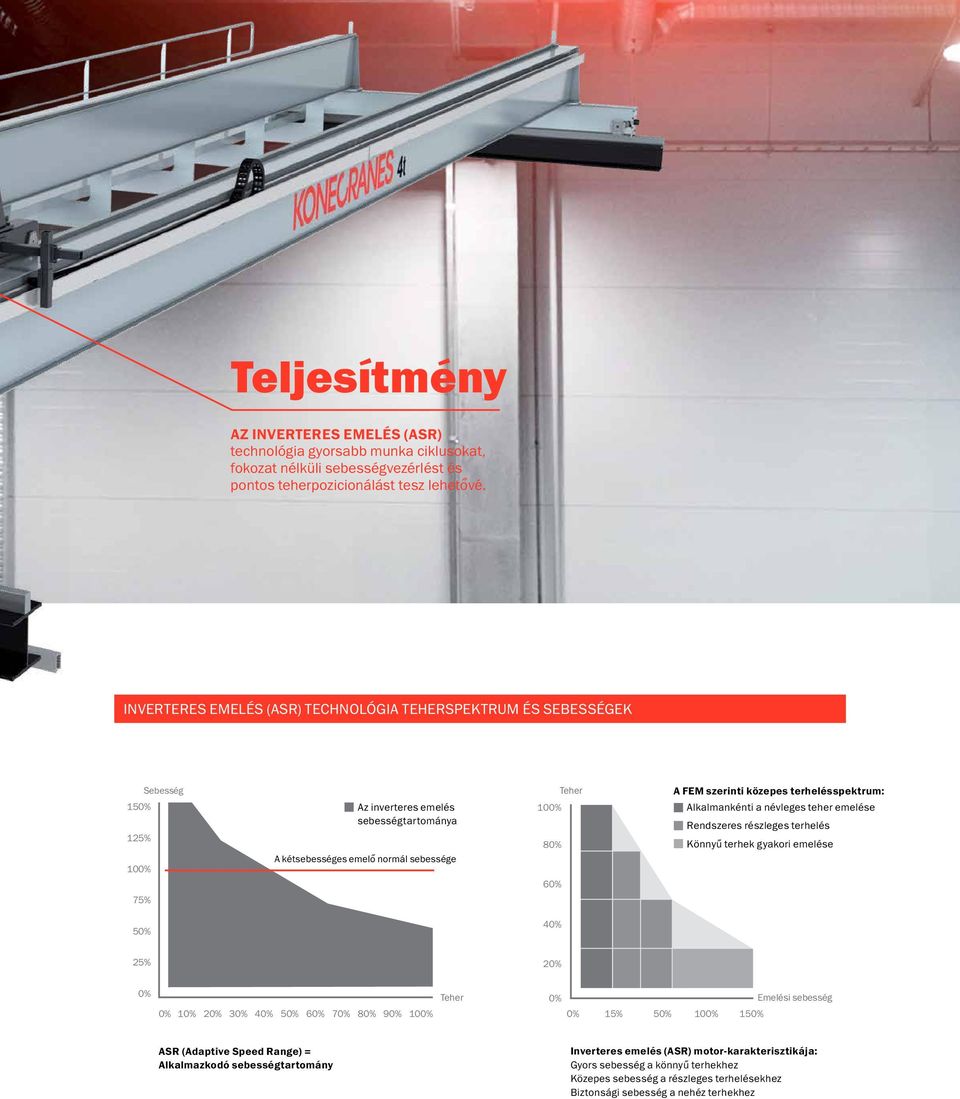

9 Teljesítmény AZ INVERTERES EMELÉS (ASR) technológia gyorsabb munka ciklusokat, fokozat nélküli sebességvezérlést és pontos teherpozicionálást tesz lehetővé. INVERTERES EMELÉS (ASR) TECHNOLÓGIA TEHERSPEKTRUM ÉS SEBESSÉGEK Sebesség 150% 125% 100% 75% Az inverteres emelés sebességtartománya A kétsebességes emelő normál sebessége Teher 100% 80% 60% A FEM szerinti közepes terhelésspektrum: Alkalmankénti a névleges teher emelése Rendszeres részleges terhelés Könnyű terhek gyakori emelése 50% 40% 25% 20% 0% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Teher 0% 0% 15% 50% 100% 150% Emelési sebesség ASR (Adaptive Speed Range) = Alkalmazkodó sebességtartomány Inverteres emelés (ASR) motor-karakterisztikája: Gyors sebesség a könnyű terhekhez Közepes sebesség a részleges terhelésekhez Biztonsági sebesség a nehéz terhekhez

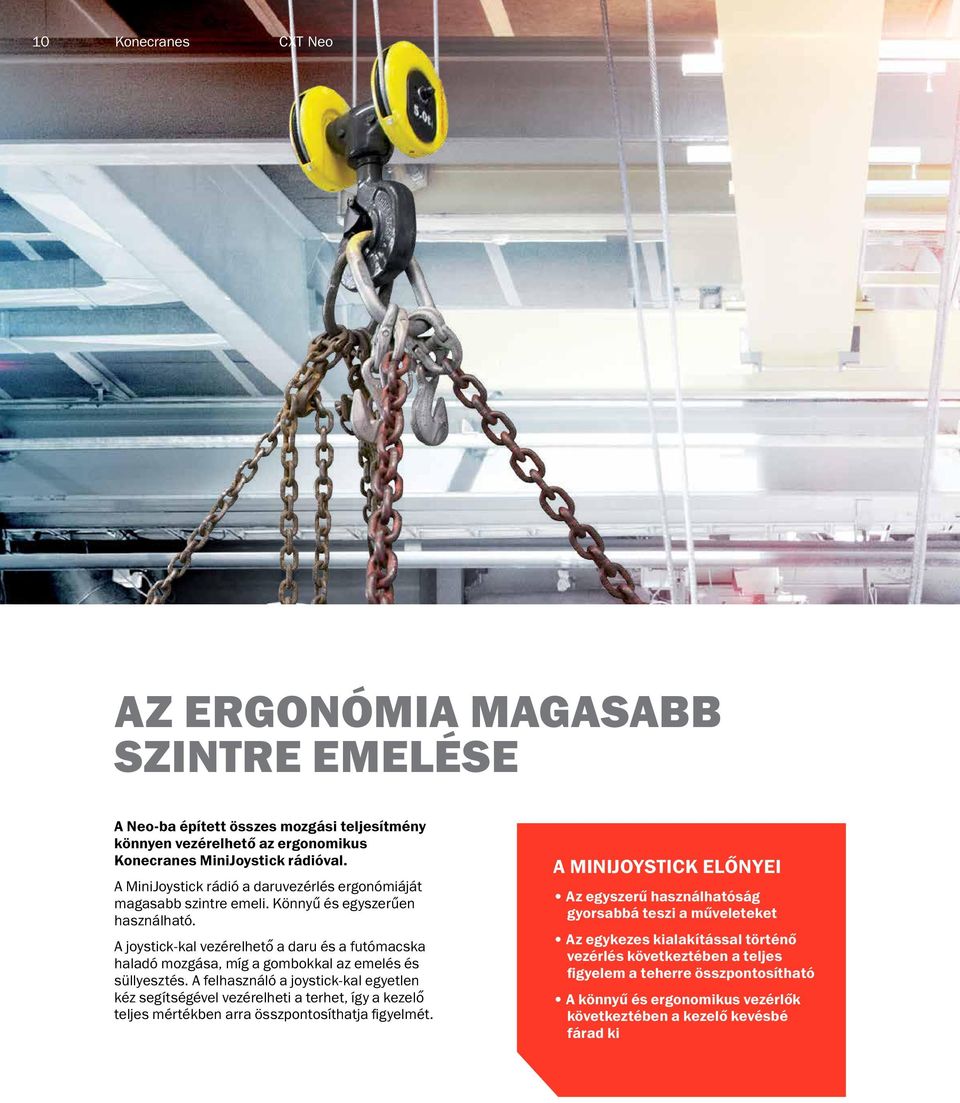

10 10 Konecranes CXT Neo AZ ERGONÓMIA MAGASABB SZINTRE EMELÉSE A Neo-ba épített összes mozgási teljesítmény könnyen vezérelhető az ergonomikus Konecranes MiniJoystick rádióval. A MiniJoystick rádió a daruvezérlés ergonómiáját magasabb szintre emeli. Könnyű és egyszerűen használható. A joystick-kal vezérelhető a daru és a futómacska haladó mozgása, míg a gombokkal az emelés és süllyesztés. A felhasználó a joystick-kal egyetlen kéz segítségével vezérelheti a terhet, így a kezelő teljes mértékben arra összpontosíthatja figyelmét. A MINIJOYSTICK ELŐNYEI Az egyszerű használhatóság gyorsabbá teszi a műveleteket Az egykezes kialakítással történő vezérlés következtében a teljes figyelem a teherre összpontosítható A könnyű és ergonomikus vezérlők következtében a kezelő kevésbé fárad ki

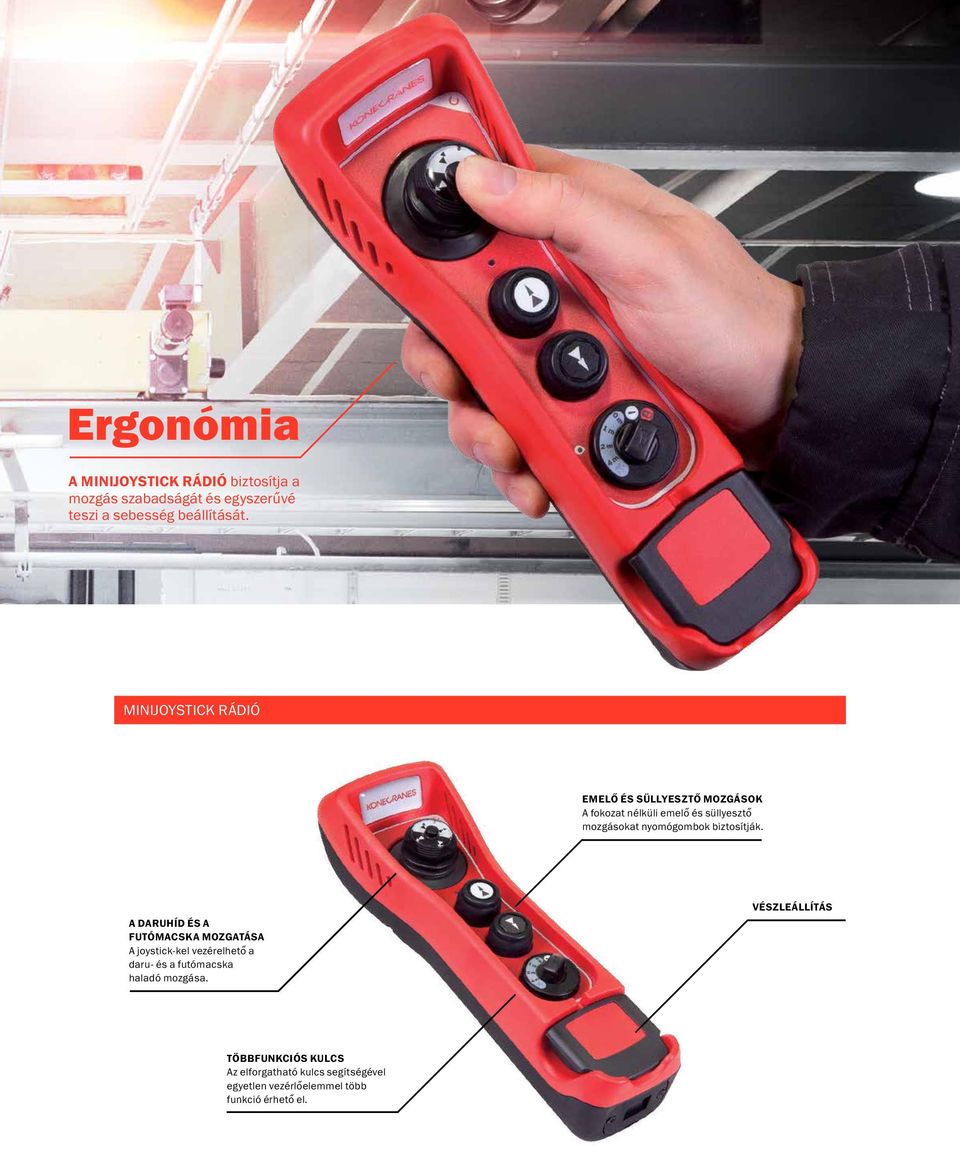

11 Ergonómia A MINIJOYSTICK RÁDIÓ biztosítja a mozgás szabadságát és egyszerűvé teszi a sebesség beállítását. MINIJOYSTICK RÁDIÓ EMELŐ ÉS SÜLLYESZTŐ MOZGÁSOK A fokozat nélküli emelő és süllyesztő mozgásokat nyomógombok biztosítják. A DARUHÍD ÉS A FUTÓMACSKA MOZGATÁSA A joystick-kel vezérelhető a daru- és a futómacska haladó mozgása. VÉSZLEÁLLÍTÁS TÖBBFUNKCIÓS KULCS Az elforgatható kulcs segítségével egyetlen vezérlőelemmel több funkció érhető el.

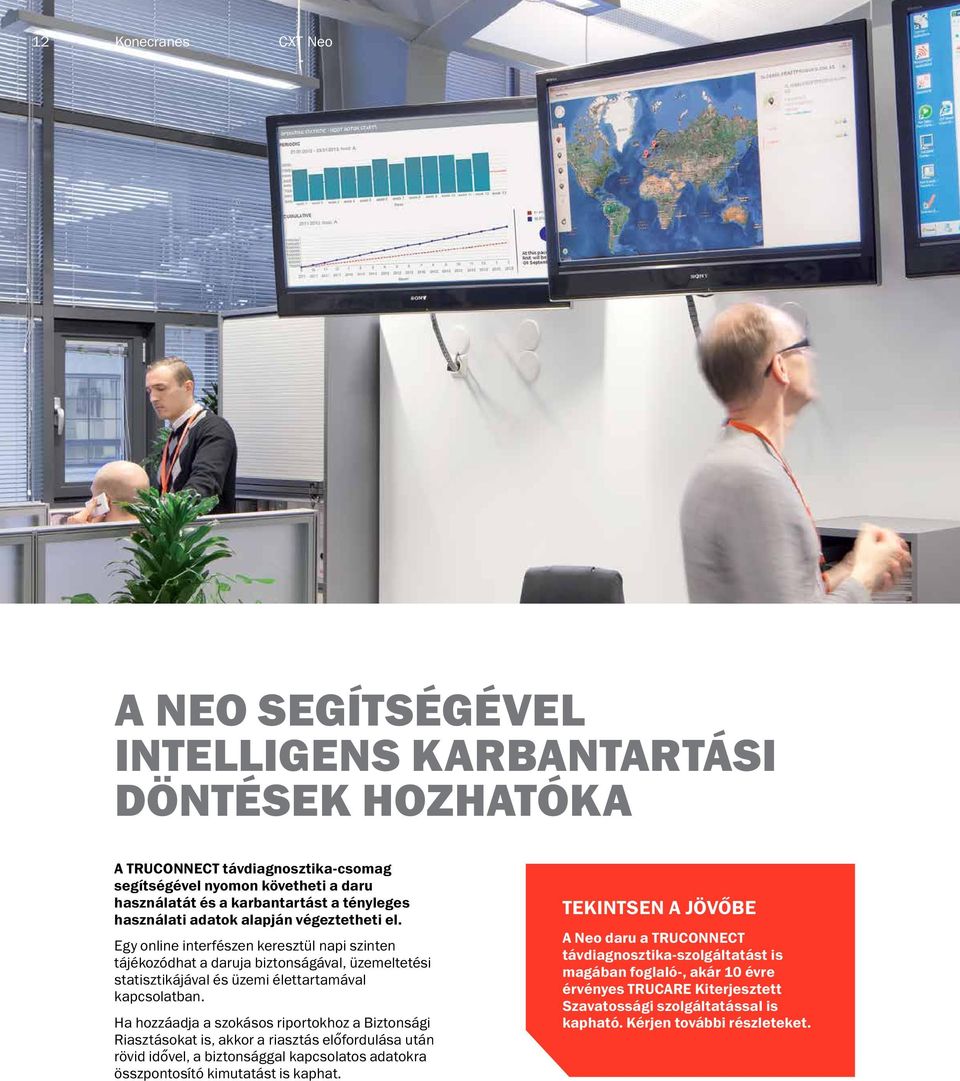

12 12 Konecranes CXT Neo A NEO SEGÍTSÉGÉVEL INTELLIGENS KARBANTARTÁSI DÖNTÉSEK HOZHATÓKA A TRUCONNECT távdiagnosztika-csomag segítségével nyomon követheti a daru használatát és a karbantartást a tényleges használati adatok alapján végeztetheti el. Egy online interfészen keresztül napi szinten tájékozódhat a daruja biztonságával, üzemeltetési statisztikájával és üzemi élettartamával kapcsolatban. Ha hozzáadja a szokásos riportokhoz a Biztonsági Riasztásokat is, akkor a riasztás előfordulása után rövid idővel, a biztonsággal kapcsolatos adatokra összpontosító kimutatást is kaphat. TEKINTSEN A JÖVŐBE A Neo daru a TRUCONNECT távdiagnosztika-szolgáltatást is magában foglaló-, akár 10 évre érvényes TRUCARE Kiterjesztett Szavatossági szolgáltatással is kapható. Kérjen további részleteket.

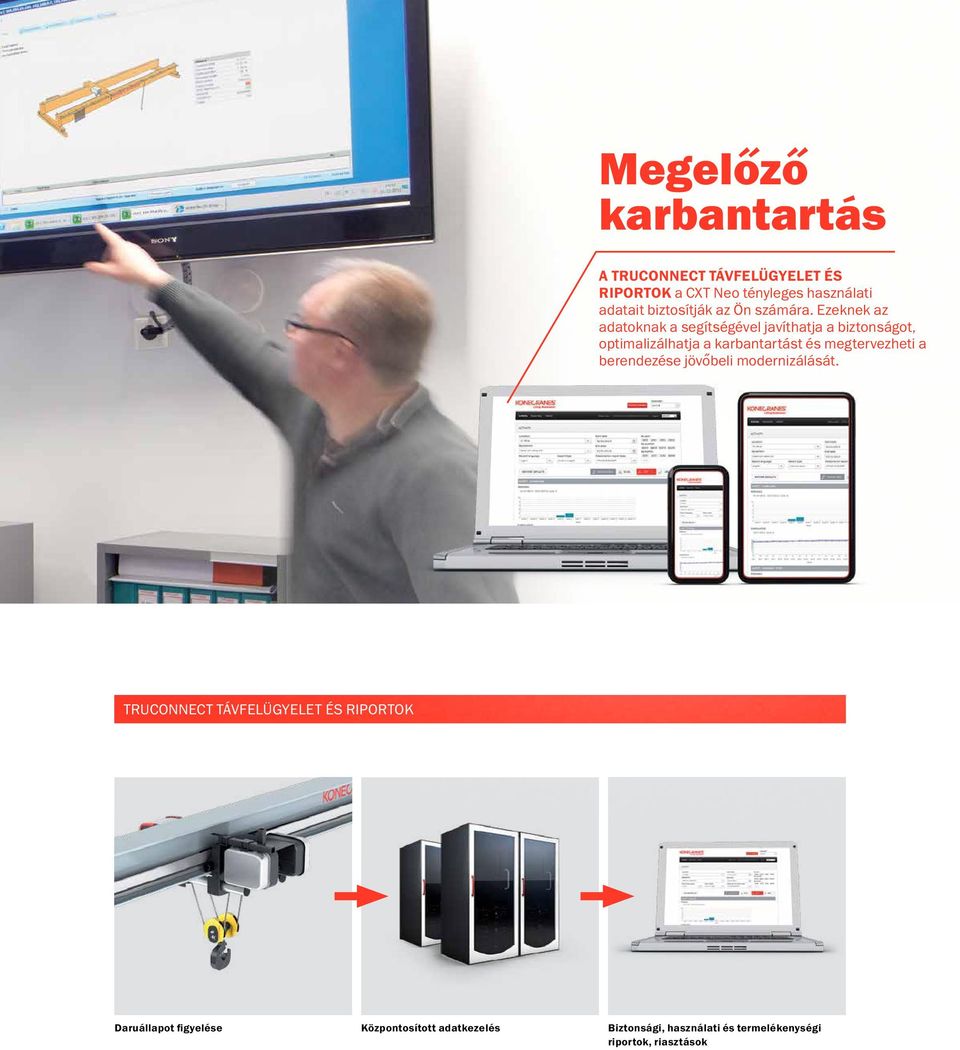

13 Megelőző karbantartás A TRUCONNECT TÁVFELÜGYELET ÉS RIPORTOK a CXT Neo tényleges használati adatait biztosítják az Ön számára. Ezeknek az adatoknak a segítségével javíthatja a biztonságot, optimalizálhatja a karbantartást és megtervezheti a berendezése jövőbeli modernizálását. TRUCONNECT TÁVFELÜGYELET ÉS RIPORTOK Daruállapot figyelése Központosított adatkezelés Biztonsági, használati és termelékenységi riportok, riasztások

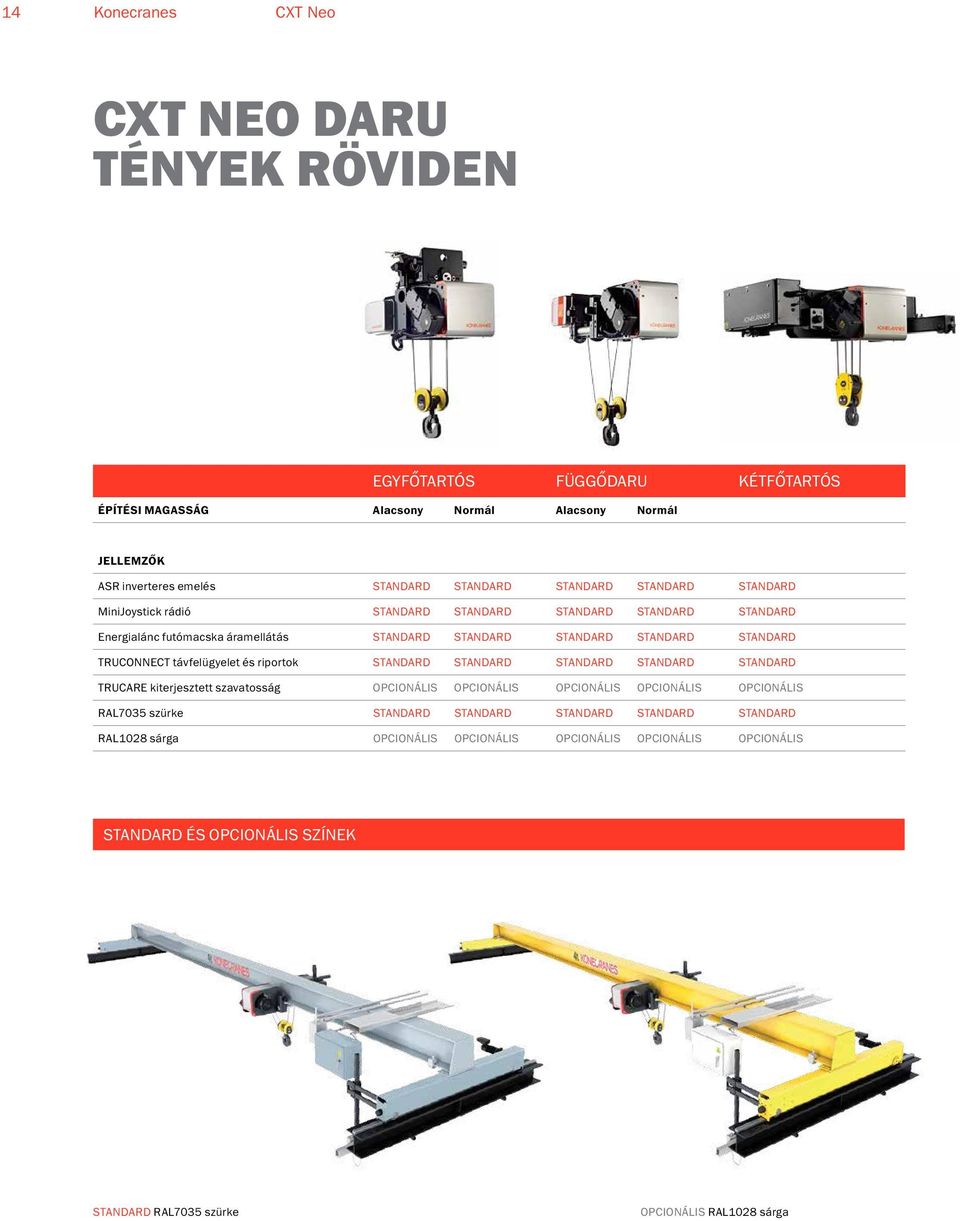

14 14 Konecranes CXT Neo CXT NEO DARU TÉNYEK RÖVIDEN EGYFŐTARTÓS FÜGGŐDARU KÉTFŐTARTÓS ÉPÍTÉSI MAGASSÁG Alacsony Normál Alacsony Normál JELLEMZŐK ASR inverteres emelés STANDARD STANDARD STANDARD STANDARD STANDARD MiniJoystick rádió STANDARD STANDARD STANDARD STANDARD STANDARD Energialánc futómacska áramellátás STANDARD STANDARD STANDARD STANDARD STANDARD TRUCONNECT távfelügyelet és riportok STANDARD STANDARD STANDARD STANDARD STANDARD TRUCARE kiterjesztett szavatosság OPCIONÁLIS OPCIONÁLIS OPCIONÁLIS OPCIONÁLIS OPCIONÁLIS RAL7035 szürke STANDARD STANDARD STANDARD STANDARD STANDARD RAL1028 sárga OPCIONÁLIS OPCIONÁLIS OPCIONÁLIS OPCIONÁLIS OPCIONÁLIS STANDARD ÉS OPCIONÁLIS SZÍNEK STANDARD RAL7035 szürke OPCIONÁLIS RAL1028 sárga

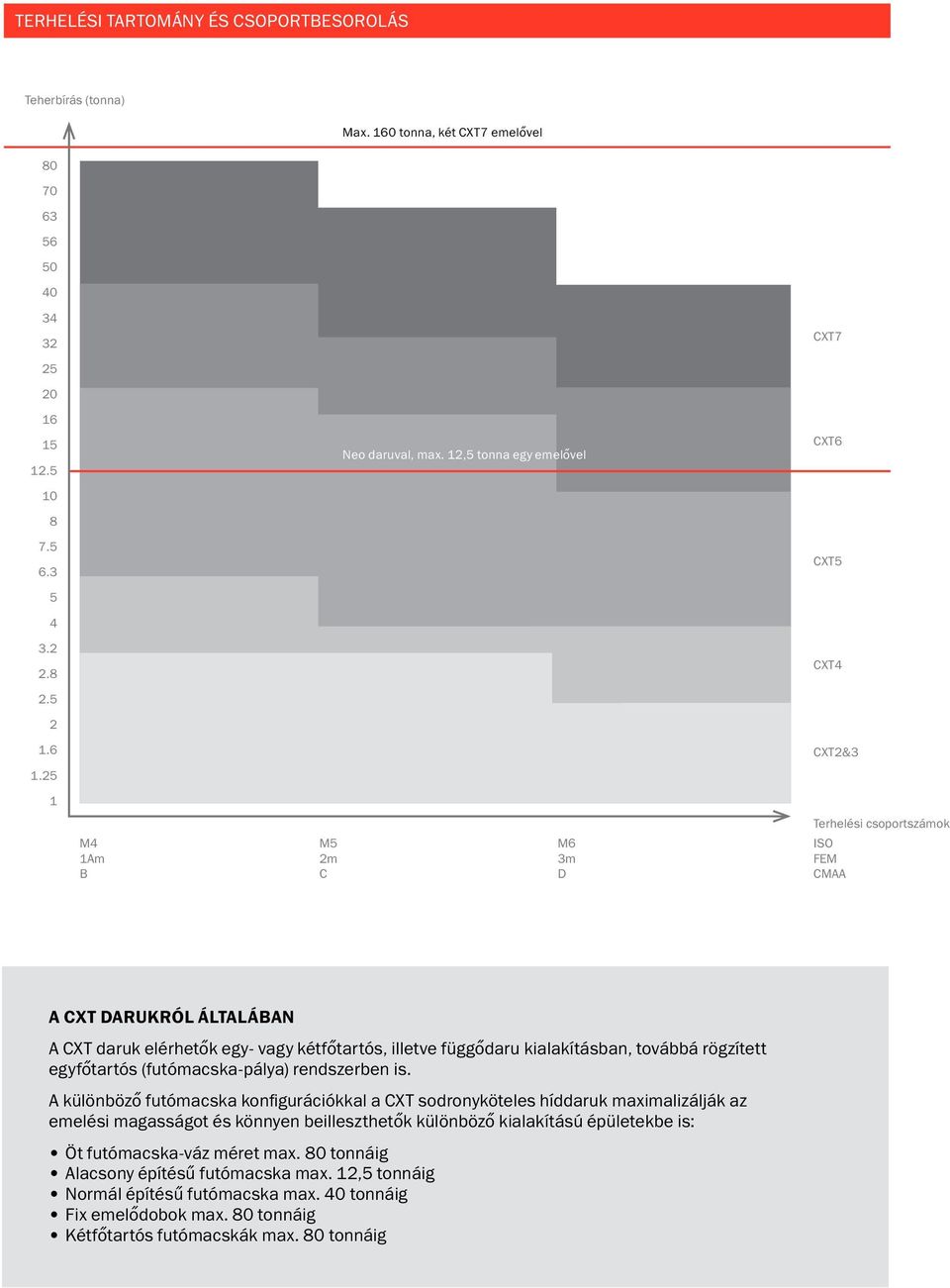

15 TERHELÉSI TARTOMÁNY ÉS CSOPORTBESOROLÁS Teherbírás (tonna) Max. 160 tonna, két CXT7 emelővel CXT Neo daruval, max. 12,5 tonna egy emelővel CXT CXT CXT CXT2& Terhelési csoportszámok M4 1Am B M5 2m C M6 3m D ISO FEM CMAA A CXT DARUKRÓL ÁLTALÁBAN A CXT daruk elérhetők egy- vagy kétfőtartós, illetve függődaru kialakításban, továbbá rögzített egyfőtartós (futómacska-pálya) rendszerben is. A különböző futómacska konfigurációkkal a CXT sodronyköteles híddaruk maximalizálják az emelési magasságot és könnyen beilleszthetők különböző kialakítású épületekbe is: Öt futómacska-váz méret max. 80 tonnáig Alacsony építésű futómacska max. 12,5 tonnáig Normál építésű futómacska max. 40 tonnáig Fix emelődobok max. 80 tonnáig Kétfőtartós futómacskák max. 80 tonnáig

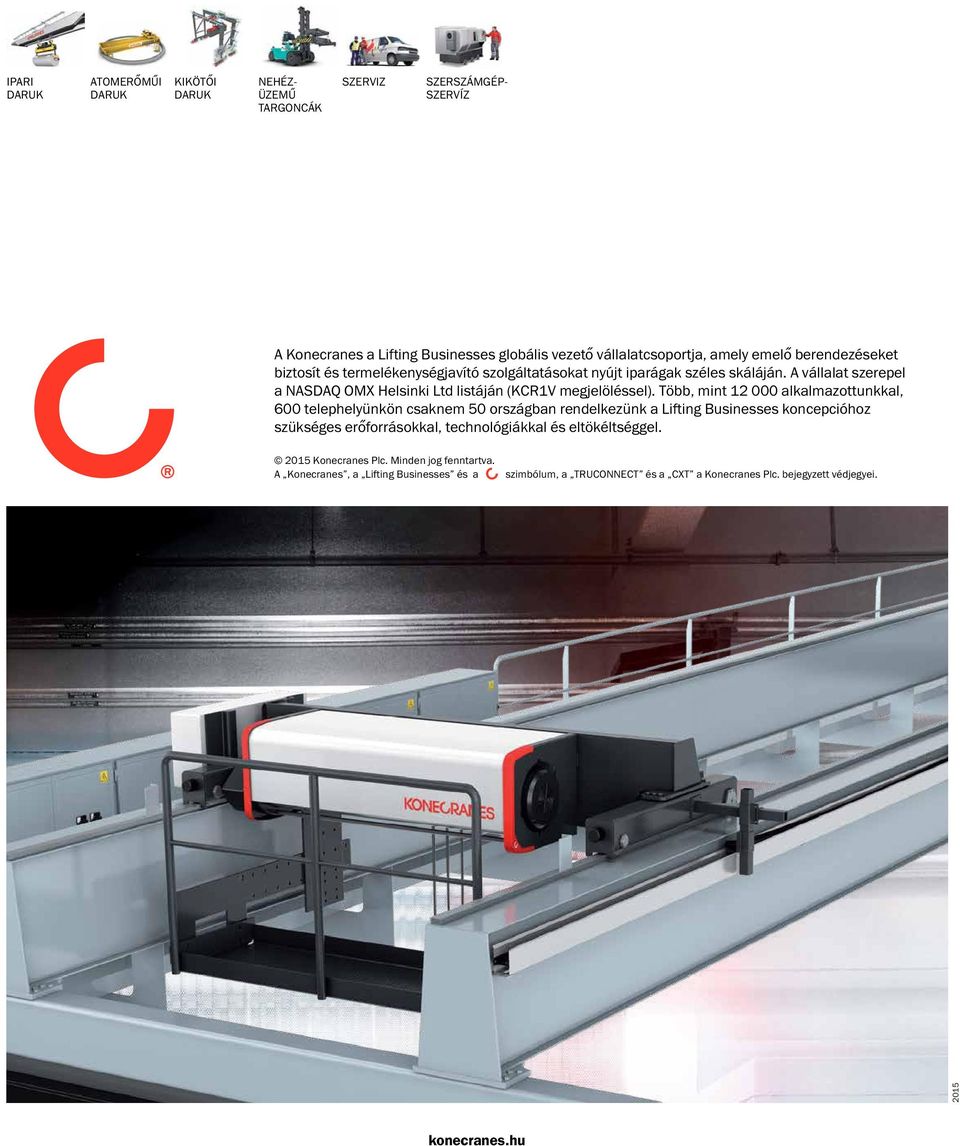

16 IPARI DARUK ATOMERŐMŰI DARUK KIKÖTŐI DARUK NEHÉZ- ÜZEMŰ TARGONCÁK SZERVIZ SZERSZÁMGÉP- SZERVÍZ A Konecranes a Lifting Businesses globális vezető vállalatcsoportja, amely emelő berendezéseket biztosít és termelékenységjavító szolgáltatásokat nyújt iparágak széles skáláján. A vállalat szerepel a NASDAQ OMX Helsinki Ltd listáján (KCR1V megjelöléssel). Több, mint alkalmazottunkkal, 600 telephelyünkön csaknem 50 országban rendelkezünk a Lifting Businesses koncepcióhoz szükséges erőforrásokkal, technológiákkal és eltökéltséggel Konecranes Plc. Minden jog fenntartva. A Konecranes, a Lifting Businesses és a szimbólum, a TRUCONNECT és a CXT a Konecranes Plc. bejegyzett védjegyei konecranes.hu
