1 KÉPVISELET Demag DC-Pro és Demag DC-Com tipusú elektromos láncos emelő Műszaki adatok és főbb jellemzői

2 A Demag DC-Pro elektromos láncos emelő alapfelszereltsége A DC-Pro emelő max kg illetve a DCM-Pro Manulift emelő max. 250 kg-os teherbírás Az üzemeltetési csoport (FEM) 1 Am-tól 4 m-ig ( óra) Vezérlőfeszültség 24 V Végálláskapcsolók (emelés/süllyesztés) Üzemóra számláló Vezérlőkapcsoló állítható kábelhosszal (H5: 0,8 3,8 m / H8: 3,8 6,8 m / H11: 6,8 9,8 m) Villamos csatlakozások: Plug&Lift és Plug&Drive rendszerrel Forgásirány ellenőrzéses kuplung A sebességváltó, fék és a kuplung 10 évig nem igényel karbantartást (a DC-Pro tip. esetében 5 évig) Festett alumínium ház Diagnosztikai interfész (IDAPSY) Két sebesség (F4) Emelési sebesség: 4/1; 6/1,5; 8/2; 12/3; 16/4; 24/6 változtatható sebesség 30 m/perc-ig (DCS) Relatív kapcsolási idő: 60% (40/20), 360 óránkénti indítás IP 55-ös védelmi osztály és F osztályú szigetelés Széria szerinti rugalmasság: rövid és hosszú felfüggesztő elemmel (a DC 1-10 építési nagyságoknál) A DC-Pro 1 25 típusú elektromos láncos emelők termékválasztéka 2

3 Hosszú élettartam, fokozott biztonság és csökkentett kopás A sebességváltó, fék és kuplung akár 10 évig nem igényel karbantartást (a DC-Pro tip. esetében 5 évig) Automatikusan leoldó kuplung (csúszás nélkül) Nem szükséges fék beállítás A fék, a kuplung előtt van elhelyezve (a kinematikai lánc keretén belül) Automatikus fékezés, a vezérlőpanel meghibásodása esetén A motort, a hajtóművet és az elektromos alkatrészeket az UV-védelemmel ellátott alumínium ház védi (jó kopásállóság) kg teherbírásig 1/1 láncág használata minimális kopás és magas ergonómiai mutatók Hengeres forgórészű motortól, és a ventillátortól elkülönített fék A tandem-alkalmazás lehetősége biztonsági funkciók megfelelnek a szabvány követelményeinek Meghajtás Fékezés Biztonsági csatlakozó 3

4 Gyors működtetés, és ergonómia Ergonomikus DSC/DSC-S vezérlőkapcsolók Az egyes munkaállomásokhoz igazítható kábelhossz vagy vezérlőkapcsoló magasság, vezérlő kábelek cseréjére nélkül (bármikor növelhető, vagy lerövidíthető) A vezérlőkábelt és a vezérlőpanelt 3 irányú mozgásra tervezték A vezérlőkapcsoló cseréje és a vezérlőkábel beállítása Vezérlőkapcsoló típusok (balról jobbra): DSC, DSE-10C, DSK-C, DST-C Rádió vezérlők (balról jobbra): DRC-DC 6, DRC-DC 10 4

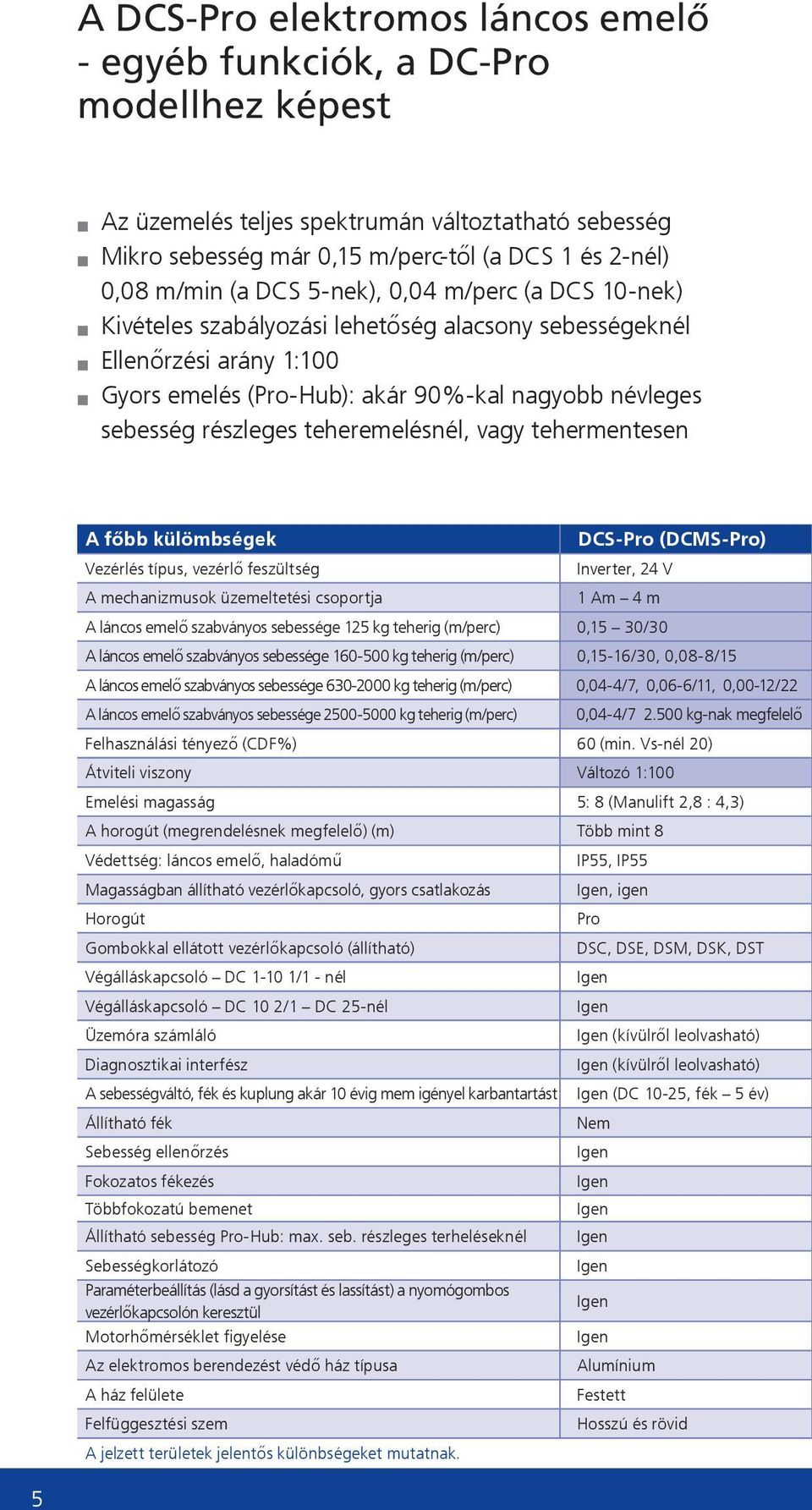

5 A DCS-Pro elektromos láncos emelő - egyéb funkciók, a DC-Pro modellhez képest Az üzemelés teljes spektrumán változtatható sebesség Mikro sebesség már 0,15 m/perc-től (a DCS 1 és 2-nél) 0,08 m/min (a DCS 5-nek), 0,04 m/perc (a DCS 10-nek) Kivételes szabályozási lehetőség alacsony sebességeknél Ellenőrzési arány 1:100 Gyors emelés (Pro-Hub): akár 90%-kal nagyobb névleges sebesség részleges teheremelésnél, vagy tehermentesen A főbb külömbségek DCS-Pro (DCMS-Pro) Vezérlés típus, vezérlő feszültség Inverter, 24 V A mechanizmusok üzemeltetési csoportja 1 Am 4 m A láncos emelő szabványos sebessége 125 kg teherig (m/perc) 0,15 30/30 A láncos emelő szabványos sebessége kg teherig (m/perc) 0,15-16/30, 0,08-8/15 A láncos emelő szabványos sebessége kg teherig (m/perc) 0,04-4/7, 0,06-6/11, 0,00-12/22 A láncos emelő szabványos sebessége kg teherig (m/perc) 0,04-4/ kg-nak megfelelő Felhasználási tényező (CDF%) 60 (min. Vs-nél 20) Átviteli viszony Változó 1:100 Emelési magasság 5: 8 (Manulift 2,8 : 4,3) A horogút (megrendelésnek megfelelő) (m) Több mint 8 Védettség: láncos emelő, haladómű IP55, IP55 Magasságban állítható vezérlőkapcsoló, gyors csatlakozás Igen, igen Horogút Pro Gombokkal ellátott vezérlőkapcsoló (állítható) DSC, DSE, DSM, DSK, DST Végálláskapcsoló DC /1 - nél Igen Végálláskapcsoló DC 10 2/1 DC 25-nél Igen Üzemóra számláló Igen (kívülről leolvasható) Diagnosztikai interfész Igen (kívülről leolvasható) A sebességváltó, fék és kuplung akár 10 évig mem igényel karbantartást Igen (DC 10-25, fék 5 év) Állítható fék Nem Sebesség ellenőrzés Igen Fokozatos fékezés Igen Többfokozatú bemenet Igen Állítható sebesség Pro-Hub: max. seb. részleges terheléseknél Igen Sebességkorlátozó Igen Paraméterbeállítás (lásd a gyorsítást és lassítást) a nyomógombos vezérlőkapcsolón keresztül Igen Motorhőmérséklet figyelése Igen Az elektromos berendezést védő ház típusa Alumínium A ház felülete Festett Felfüggesztési szem Hosszú és rövid A jelzett területek jelentős különbségeket mutatnak. 5

6 A DCS-Pro változtatható sebességű láncos emelő és a DCMS-Pro Manulift modell Automatikus mikro-sebességváltás a felső/alsó végállás elérése előtt A fokozatos gyorsítási és fékezési sebességszabályozás által elkerülhető a teher túlzott kilengése A sebesség vezérlődobozzal módosítható A motorhőmérséklet figyelése DC-Pro (DCM-Pro) DC-Com DC-ProDC / CC Kontaktor, 24V Kontaktor, 24 V Közvetlen kontaktor/konv. 1 Am-tól 4 m-ig 1 Am-tól 3 m-ig Lásd a Pro/Com-ot 8/2; 16/4; 24/6 8/2 Lásd a Pro/Com-ot 8/2; 12/3; 16/4; 24/6 6/1,5; 4,4/1,1 Lásd a Pro/Com-ot 4/1; 6/1; 8/2; 12/3; 24/6 4/1 Lásd a Pro/Com-ot 4/1; 6/1; 8/ Lásd a Pro/Com-ot 60 (40/20) 60 (40/20); 40 (25/15) Lásd a Pro/Com-ot F4 F4 F4 5; 8 (Manulift 2,8; 4,3) 4 Lásd a Pro/Com-ot Több mint 8 Több mint 4 Lásd a Pro/Com-ot IP55; IP55 IP55; IP55 Lásd a Pro/Com-ot Igen, igen Igen, igen Nem Pro Com Lásd a Pro/Com-ot DSC, DSE, DSM, DSK, DST DSC, DSE, DSM, DSK, DST DSK, DST Igen Választható Választható Igen Igen Választható Igen (kívülről is olvasható) Igen, az el. berendezés fedele alatt Nem Igen (kívülről is olvasható) Igen, az el. berendezés fedele alatt Nem Igen (DC10-25, fék 5 év) Nem Nem Nem Nem Igen Igen Igen Nem Igen Igen Nem Igen Igen Igen Nem Nem Nem Nem Nem Nem Nem Nem Nem Választható Választható Igen Alumínium (DC 16/25 műanyag) Műanyag Részben hosszabb fedél Festett Festett Festett Hosszú és rövid Hosszú Hosszú 6

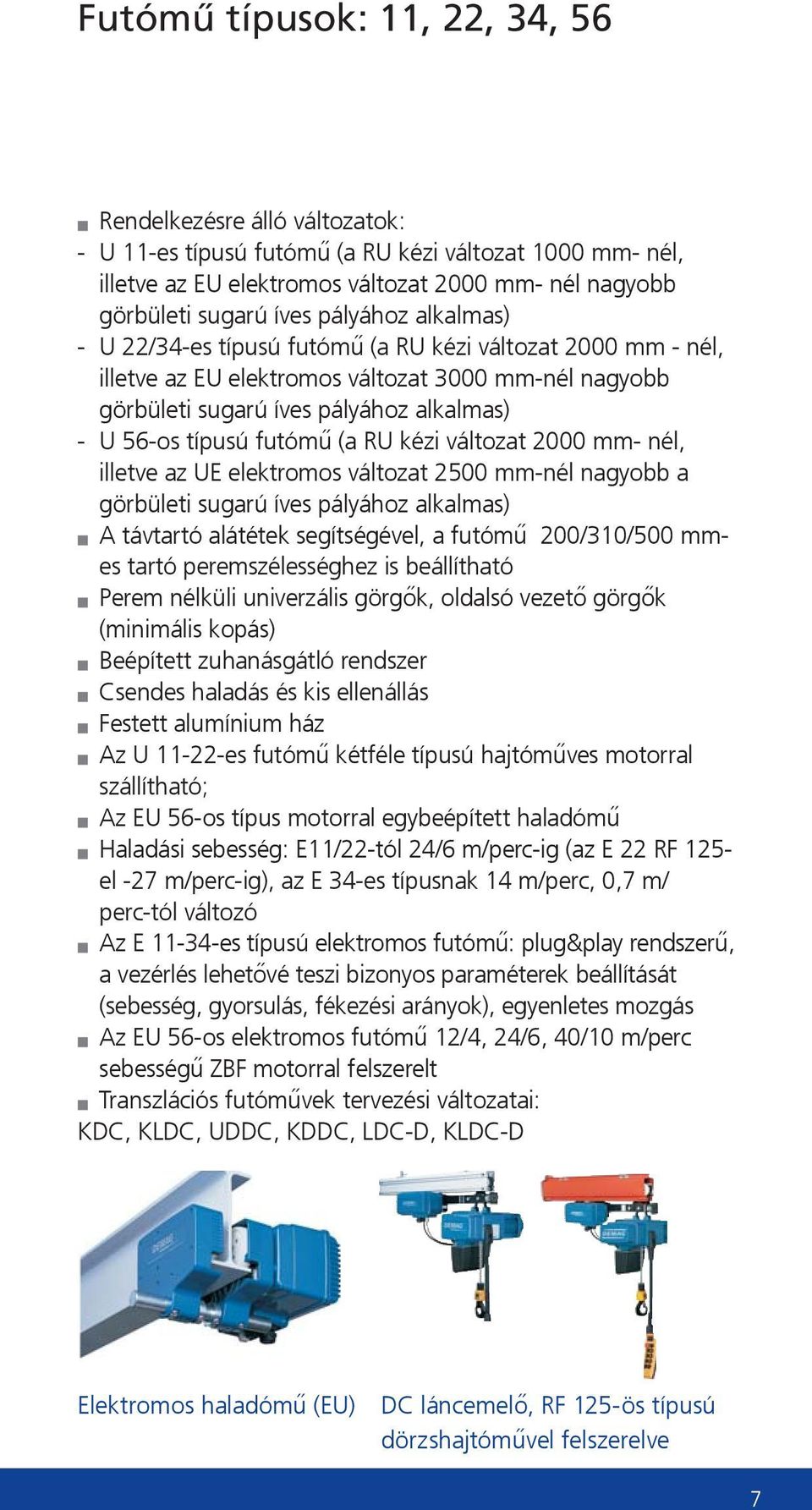

7 Futómű típusok: 11, 22, 34, 56 Rendelkezésre álló változatok: - U 11-es típusú futómű (a RU kézi változat 1000 mm- nél, illetve az EU elektromos változat 2000 mm- nél nagyobb görbületi sugarú íves pályához alkalmas) - U 22/34-es típusú futómű (a RU kézi változat 2000 mm - nél, illetve az EU elektromos változat 3000 mm-nél nagyobb görbületi sugarú íves pályához alkalmas) - U 56-os típusú futómű (a RU kézi változat 2000 mm- nél, illetve az UE elektromos változat 2500 mm-nél nagyobb a görbületi sugarú íves pályához alkalmas) A távtartó alátétek segítségével, a futómű 200/310/500 mmes tartó peremszélességhez is beállítható Perem nélküli univerzális görgők, oldalsó vezető görgők (minimális kopás) Beépített zuhanásgátló rendszer Csendes haladás és kis ellenállás Festett alumínium ház Az U es futómű kétféle típusú hajtóműves motorral szállítható; Az EU 56-os típus motorral egybeépített haladómű Haladási sebesség: E11/22-tól 24/6 m/perc-ig (az E 22 RF 125- el -27 m/perc-ig), az E 34-es típusnak 14 m/perc, 0,7 m/ perc-tól változó Az E es típusú elektromos futómű: plug&play rendszerű, a vezérlés lehetővé teszi bizonyos paraméterek beállítását (sebesség, gyorsulás, fékezési arányok), egyenletes mozgás Az EU 56-os elektromos futómű 12/4, 24/6, 40/10 m/perc sebességű ZBF motorral felszerelt Transzlációs futóművek tervezési változatai: KDC, KLDC, UDDC, KDDC, LDC-D, KLDC-D Elektromos haladómű (EU) DC láncemelő, RF 125-ös típusú dörzshajtóművel felszerelve 7

8 Egyszerű karbantartás A kijelző az üzemóra számláló, az állapotjelző és a hibaüzenetek megjelenítésére szolgál Infravörös diagnosztikai interfész (az IDAPSY programmal az emelő adatai kiolvashatóak) A láncos emelő üzembehelyezése és a karbantartási munkák egy helyről, a szerviz fedél alatt végezhetők. Az egyszerű csatlakozás érdekében, a tápkábelek és vezérlőkábelek csatlakoztató dugókkal felszereltek A láncos emelő házában 3 m vezérlőkábel tárolható Láncvezető (közvetlenül csatlakozik a sebességváltó kimenőtengelyéhez) A lánc kenése közvetlenül a láncvezetőben történik (a DC 1-20-as láncos emelő típusoknál) A láncvezetőt a motor, vagy az emelő más részegységeinek a kiszerelése nélkül lehet cserélni A szerviz fedél az infravörös diagnosztikai interfész és a láncvezető ELMAS Daru Kft. Szeged, 6728 Budapesti út 6-8 Telefon: / / Fax: office@elmasdaru.hu Web oldal: Semmilyen nyomtatási hibákért nem vállalunk felelősséget. A bemutatott adatok változhatnak HU PP8029
