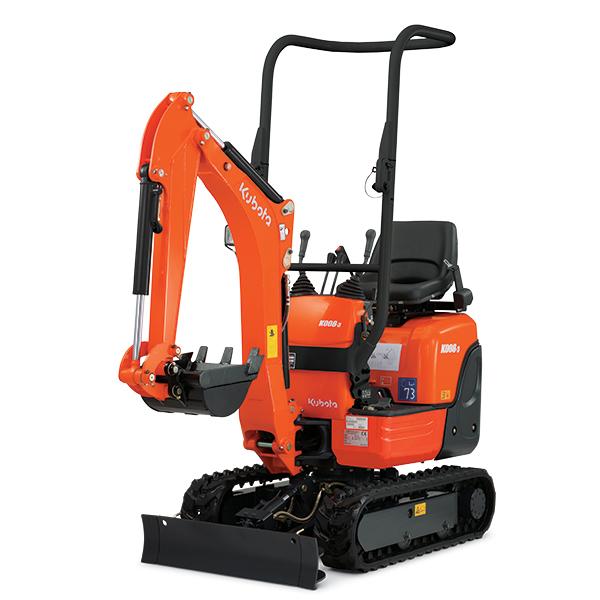

1 KUBOTA MINIKOTRÓ

Egészen kis méret, gyors megtérülés, egyszerű és könnyű kezelés. Ezek a jellemzői az új Kubota K 008-3-as minikotrónak, melynek üzemi súlya 1 tonna alatt van.

2 Egészen kis méret, gyors megtérülés, egyszerű és könnyű kezelés. Ezek a jellemzői az új Kubota K as minikotrónak, melynek üzemi súlya 1 tonna alatt van. Gyors csapszeges csatlakoztatás Az egyszerű csapszeges, időt kímélő konstrukció lehetővé teszi a kanál és a szerelékek gyors fel- és leszerelését, szerszámok használata nélkül. Védett hidraulikus vezetékek, pótlólagos hidraulikakör A K008-3 széria felszereltségként egy pótlólagos hidraulikakörrel rendelkezik a különböző szerelékekhez. Az esetleges károsodások elkerülése érdekében a pótlólagos hidraulikakör vezetékei a nagygémen belül találhatók. A K008-3 súlykategóriájában világszerte az egyedüli minikotró, amelynek hidraulikus vezetékei a nagygémen belül találhatók. Kubota E-TVCS rendszerű motor A Kubota egyedülálló E-TVCS tripla örvénykamrás égési rendszerű motorja lehetővé teszi a nagy teljesítményt, az alacsony károsanyag kibocsátást, az alacsony zajszintet és csökkentett vibrációt. A motor legfontosabb alkotóelemei egyszerűen és gyorsan ellenőrizhetők és kezelhetők. Szerszámosláda / Használati utasítás A vezetőülés alatt található egy szerszámosláda, amelyben a szerszámokat biztonságosan el lehet helyezni. A használati utasítás tárolására az ülés háttámlájában egy külön fiók került kiépítésre. Egyszerű karbantartás A szélesre nyitható motorháztetőnek és a jól hozzáférhető karbantartási egységeknek köszönhetően a karbantartási munkákat gyorsan és könnyen el lehet végezni.

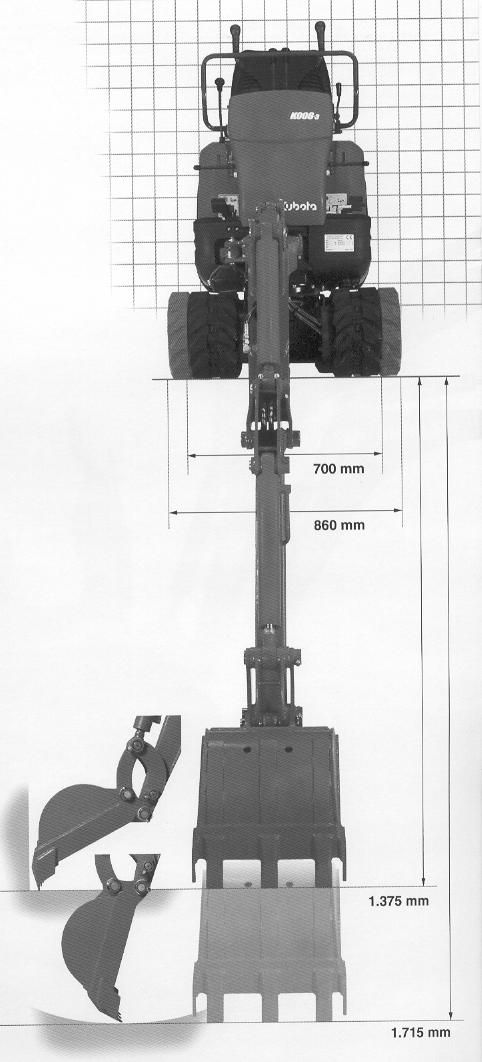

Hidraulikusan állítható nyomtáv (700-860 mm) A hidraulikusan állítható nyomtáv lehetővé teszi a szűk munkahelyeken, pld.

3 Hidraulikusan állítható nyomtáv ( mm) A hidraulikusan állítható nyomtáv lehetővé teszi a szűk munkahelyeken, pld. házak belsejében történő áthaladást és egyben jobb stabilitást biztosít hidraulikus kalapáccsal végzett munka esetén. A K008-3 nyomtávját néhány másodperc alatt hidraulikusan egy kezelőkar segítségével 700 mm-ről 860 mm-re lehet növelni. A maximális nyomtávszélesség mellett a gép állásbiztonsága 15 %-kal növekszik, ezáltal a gép felhasználhatósága jelentősen megnövekszik. A záró csapszeg egyszerű kiszerelésével a tolólap szélessége a nyomtáv szélességének megfelelően állítható. Amennyiben a nyomtáv 700 mm-re kerül beállításra, a K008-3 kotrógép az épületek belsejében majdnem minden ajtónyíláson át tud haladni. Egyszerű és könnyű karbantartás A karbantartási munkák megkönnyítése érdekében a nagygém összes kenési pontja a jobb oldalra került. Daruval történő emelés A nagygémen és a futóművön található 3 emelési pont segítségével a kotrógépet könnyen és biztonságosan meg lehet emelni. A hidraulikus vezetékek maximális védelme A hidraulikus tömlők károsodásának elkerülése és a maximális megbízhatóság érdekében az összes hidraulikatömlő védetten, a nagygémen belül került elhelyezésre. A nagygém emelő munkahenger szintén a nagygém felső részén került kiépítésre. A veszélyeztetett egységek alapos védelme által a javítási költségek minimálisra csökkentek és a gép élettartama pedig megnövekedett

Műszaki adatok Gépsúly Gumilánccal kg 980 Kanál űrtartalom SAE/CECE szabvány szerint m3 0,022/0,018 Kanál szélesség oldaléllel mm 368 oldalél nélkül mm 350 Motor modell D722-BH-5 vízhűtéses, E-TVCS

sebesség U/Lmin 8,3 Gumilánc szélesség mm 180 Fesztáv mm 900 Tolólap méretek (szélesség x magasság) Hidraulikaszivattyúk 700/860 x mm 200 Fogaskerék- P1, P2 szivattyú Szállított mennyiség l/min 10,5

4 Műszaki adatok Gépsúly Gumilánccal kg 980 Kanál űrtartalom SAE/CECE szabvány szerint m3 0,022/0,018 Kanál szélesség oldaléllel mm 368 oldalél nélkül mm 350 Motor modell D722-BH-5 vízhűtéses, E-TVCS dízelmotor típus teljesítmény ISO szerint PS/U/min 10,2/2050 kw/u/min 7,4/2050 Hengerszám 3 Furat x löket mm 67 x 68 Űrtartalom cm3 719 Teljes hossz mm 2750 Teljes magasság mm 2230 Fordulási sebesség U/Lmin 8,3 Gumilánc szélesség mm 180 Fesztáv mm 900 Tolólap méretek (szélesség x magasság) Hidraulikaszivattyúk 700/860 x mm 200 Fogaskerék- P1, P2 szivattyú Szállított mennyiség l/min 10,5 + 10,5 Mpa 16,7 (170) Hidraulikanyomás (kgf/cm2) Max. feszítőerő kanálszáron dan (kgf) 450 (460) Max. feszítőerő kanálfogon dan (kgf) 980 (1000) Gémfordítási szög (bal/jobb) 55/60 Pótlólagos hidraulikakör szállított mennyiség l/min 21 Hidraulikanyomás Mpa (kgf/cm2) 170 Hidraulika tartály űrtartalom l 12,5 Üzemanyag tartály űrtartalom l 12 Max. menetsebesség km/h 2 kpa 24,3 (0,25) Talajra kifejtett nyomás (kgf/cm2) Hasmagasság mm 150

5 Teheremelési táblázat Emelési magasság Kinyúlás (2m) Tolólap felett Tolólap leeresztve Tolólap megemelve 1,0 m 200 (0,21) 150 (0,15) dan (ton) Kinyúlás (2,5m) Tolólap felett Oldalra Tolólap Tolólap Oldalra fordulva leeresztve megemelve fordulva 120 (0,12) 110 (0,12) 150 (0,15) 90 (0,09) 70 (0,07) 0,5 m 230 (0,23) 140 (0,14) Megjegyzések: * A gép terhelési képessége az ISO szerint került kiszámítása, azaz a statikus kiöntési terhelés 75 %-át, ill. a gép hidraulikus terhelésének 87 %-át nem szabad meghaladni * A terhelési értékek a standard kanállal, horoggal ill. más segédeszközöket beleértve kerültek kiszámításra
