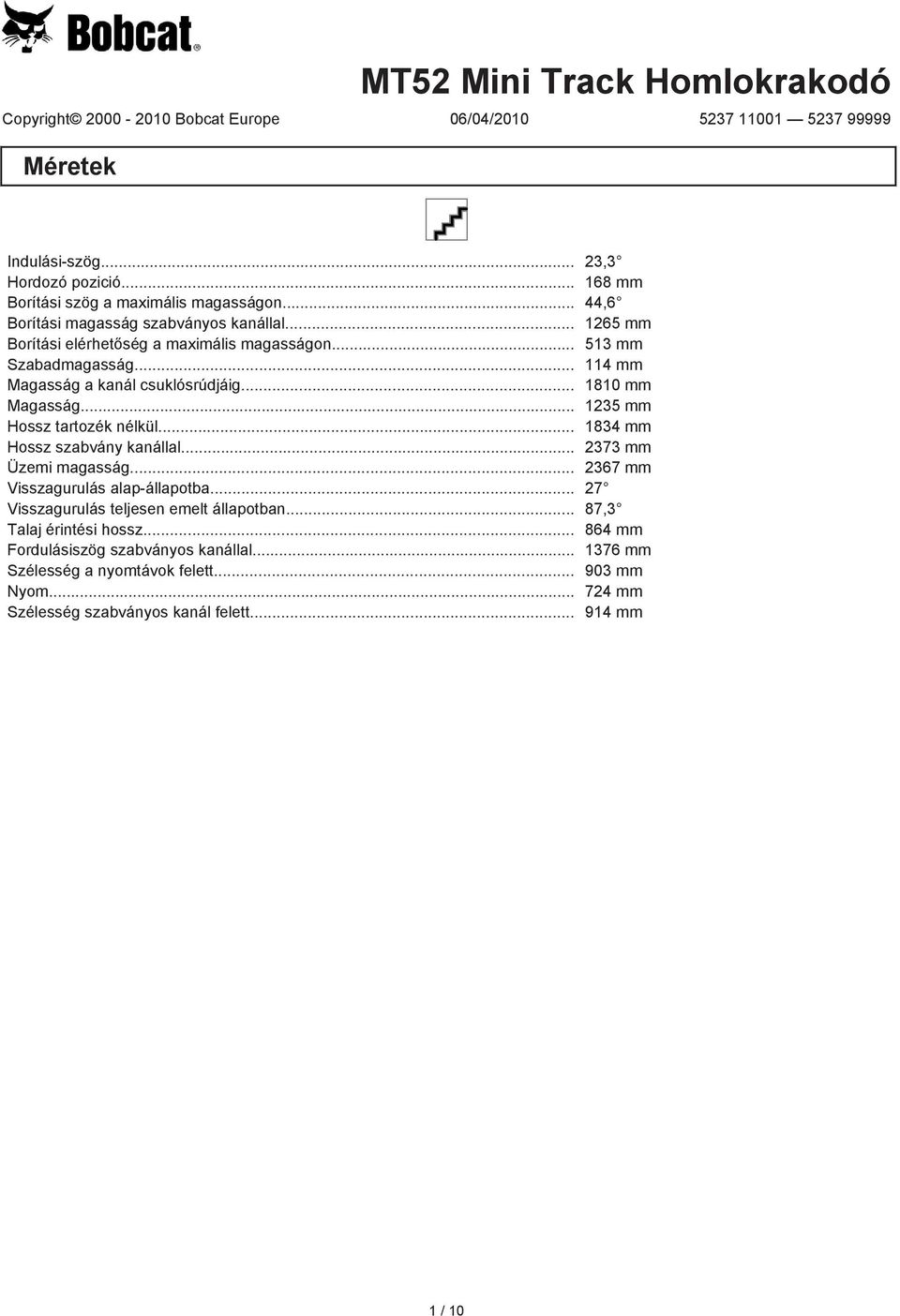

1 MT52 Mini Track Homlokrakodó Copyright Bobcat Europe 06/04/ Méretek Indulási-szög... 23,3 Hordozó pozició mm Borítási szög a maximális magasságon... 44,6 Borítási magasság szabványos kanállal mm Borítási elérhetőség a maximális magasságon mm Szabadmagasság mm Magasság a kanál csuklósrúdjáig mm Magasság mm Hossz tartozék nélkül mm Hossz szabvány kanállal mm Üzemi magasság mm Visszagurulás alap-állapotba Visszagurulás teljesen emelt állapotban... 87,3 Talaj érintési hossz mm Fordulásiszög szabványos kanállal mm Szélesség a nyomtávok felett mm Nyom mm Szélesség szabványos kanál felett mm 1 / 10

.. 1235 mm Hossz tartozék nélkül... 1834 mm Hossz szabvány kanállal... 2373 mm Üzemi magasság... 2367 mm Visszagurulás alap-állapotba... 27 Visszagurulás teljesen emelt állapotban.

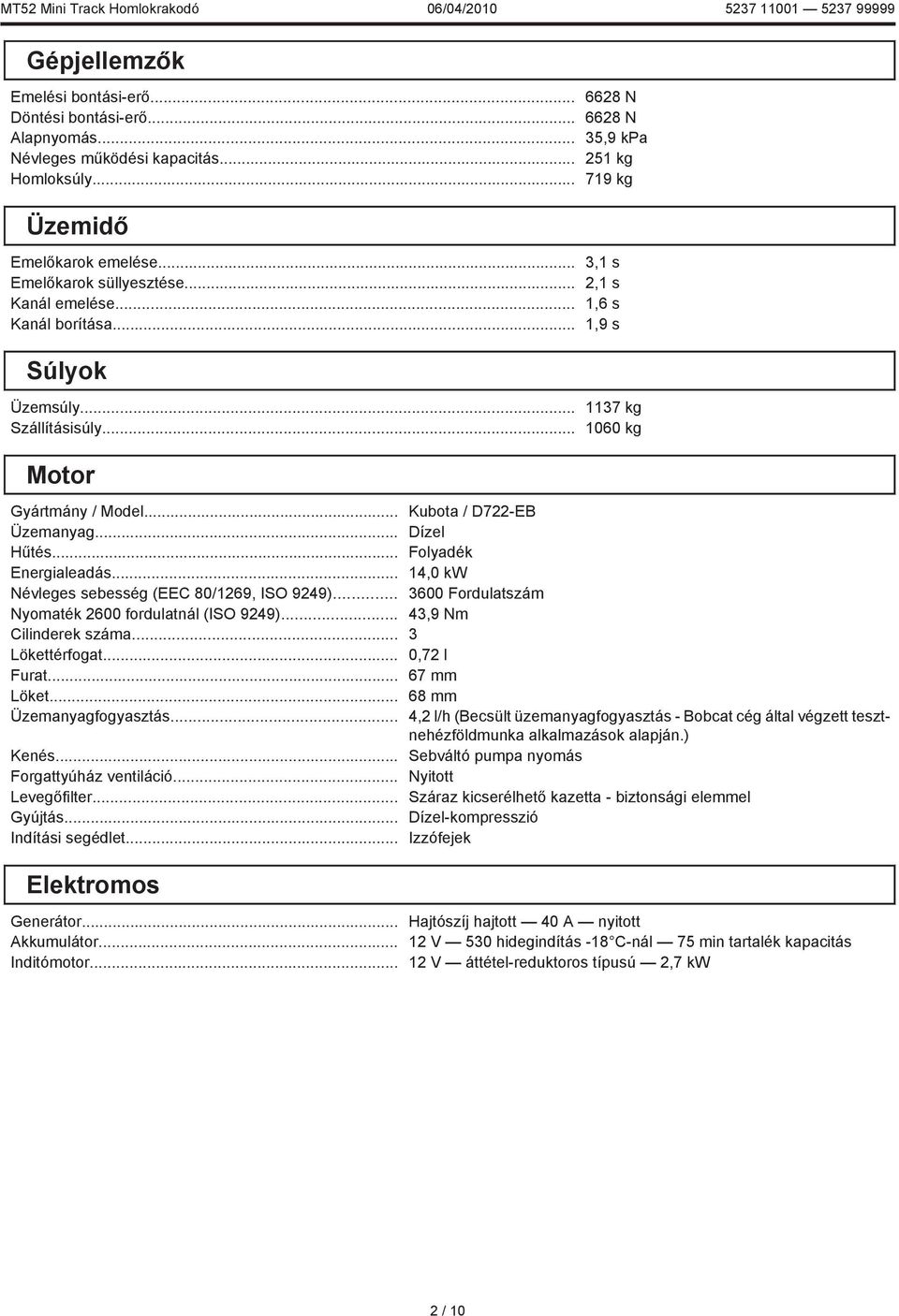

2 Gépjellemzők Emelési bontási-erő... Döntési bontási-erő... Alapnyomás... Névleges működési kapacitás... Homloksúly N 6628 N 35,9 kpa 251 kg 719 kg Üzemidő Emelőkarok emelése... Emelőkarok süllyesztése... Kanál emelése... Kanál borítása... 3,1 s 2,1 s 1,6 s 1,9 s Súlyok Üzemsúly... Szállításisúly kg 1060 kg Motor Gyártmány / Model... Kubota / D722-EB Üzemanyag... Dízel Hűtés... Folyadék Energialeadás... 14,0 kw Névleges sebesség (EEC 80/1269, ISO 9249) Fordulatszám Nyomaték 2600 fordulatnál (ISO 9249)... 43,9 Nm Cilinderek száma... 3 Lökettérfogat... 0,72 l Furat mm Löket mm Üzemanyagfogyasztás... 4,2 l/h (Becsült üzemanyagfogyasztás - Bobcat cég által végzett tesztnehézföldmunka alkalmazások alapján.) Kenés... Sebváltó pumpa nyomás Forgattyúház ventiláció... Nyitott Levegőfilter... Száraz kicserélhető kazetta - biztonsági elemmel Gyújtás... Dízel-kompresszió Indítási segédlet... Izzófejek Elektromos Generátor... Akkumulátor... Inditómotor... Hajtószíj hajtott 40 A nyitott 12 V 530 hidegindítás -18 C-nál 75 min tartalék kapacitás 12 V áttétel-reduktoros típusú 2,7 kw 2 / 10

.. Dízel Hűtés... Folyadék Energialeadás... 14,0 kw Névleges sebesség (EEC 80/1269, ISO 9249)... 3600 Fordulatszám Nyomaték 2600 fordulatnál (ISO 9249)... 43,9 Nm Cilinderek száma... 3 Lökettérfogat.

3 Hidraulikarendszer Pumpa típusa... Pumpa kapacitás... Rendszerkioldás gyorscsatlakozóknál... Szabályozószelep... Hidraulikafilter... Folyadék-vezeték... Motorhajtott, áttételes típusú 45,4 l/min 200 bar Háromutas, nyitott központú lebegőcsappantyús kioldás emelésnél Cserélhető, főáramú, 10 µm-es szintetikus közeg SAE szabványos tömlők, vezetékek és szerelvények Hidraulika cilinderek Emelőcilinder (2)... Emelőcilinder-furat... Emelőcilinder-rúd... Emelőcinder-löket... Döntőcilinder (1)... Döntőcilinder-furat... Döntőcilinder-rúd... Döntőcilinder löket... Dupla-üzemű 57,2 mm 31,8 mm 359,7 mm Dupla-üzemű 76,2 mm 31,8 mm 268,2 mm Kormánymű Átvitel... Nyomtávok... Főhajtómű... Korlátlanul állítható tandem hidrosztatikus dugattyússzivattyú hajta meg a két teljesen hátrameneti hidrosztatikus motort 178 mm széles. Nyomórúgó hármas peremgörgővel Teljesen hidraulikus, gumi nyomos meghajtás Vonóerő Nyomtávok... Utazási sebesség, előre... Utazási sebesség, hátra mm széles, gumi 5,6 km/h 2,3 km/h 3 / 10

és szerelvények Hidraulika cilinderek Emelőcilinder (2)... Emelőcilinder-furat... Emelőcilinder-rúd... Emelőcinder-löket... Döntőcilinder (1)... Döntőcilinder-furat... Döntőcilinder-rúd.

4 Folyadék befogadóképesség Hűtési rendszer kapacitás... Motorolaj kapacitás filterrel... Üzemanyagtartály kapacitás... Tartalék hidraulika kapacitás... Hidraulika rendszer kapacitása... 4,7 l 3,2 l 26,5 l 9,5 l 20,0 l Folyadék specifikációk Motor hűtőfolyadék... Motorolaj... Bobcat PG hűtőfolyadék 5 l-es kanna A 25 l-es edény B 209 literes hordó C 1000 l-es tartály D Az alkalmazott olaj feleljen meg az API üzemi besorolás CD, CE, CF4, CG4 osztályainak, illetve legyen azoknál jobb. Az ajánlott SAE viszkozitási tartományt a várható környezeti hőmérsékleteknek megfelelően kell kiválasztani. C SAE 10W-30 SAE 5W-30 SAE 10W SAE 20W-20 SAE 15W-40 SAE 30W SAE 40W or 20W-50 Hidraulika olaj... * Csak akkor használható, ha a dízel üzemű motorokhoz is rendelkezik besorolással. A szintetikus olajok alkalmazása esetén vegyük figyelembe a kenőolaj gyártó ajánlásait. Bobcat Superior SH 5 l-es kanna A 25 l-es edény B 209 l-es hordó C 1000 l-es tartály D Bobcat Bio hidraulika olaj 5 l-es kanna A 25 l-es edény B 209 l-es hordó C 1000 l-es tartály D 4 / 10

.. Bobcat PG hűtőfolyadék 5 l-es kanna - 6904844A 25 l-es edény - 6904844B 209 literes hordó - 6904844C 1000 l-es tartály - 6904844D Az alkalmazott olaj feleljen meg az API üzemi besorolás CD, CE,

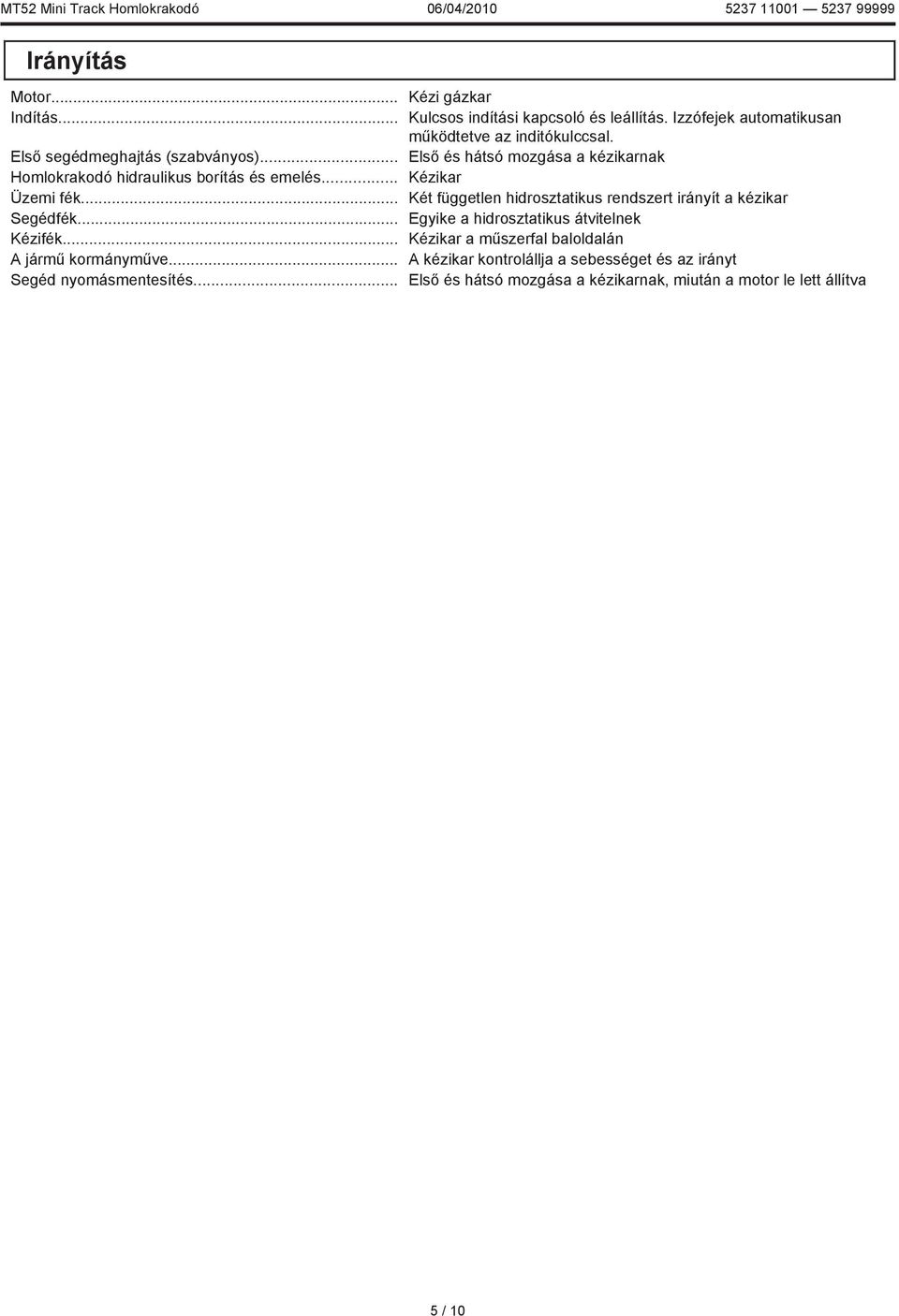

5 Irányítás Motor... Indítás... Első segédmeghajtás (szabványos)... Homlokrakodó hidraulikus borítás és emelés... Üzemi fék... Segédfék... Kézifék... A jármű kormányműve... Segéd nyomásmentesítés... Kézi gázkar Kulcsos indítási kapcsoló és leállítás. Izzófejek automatikusan működtetve az inditókulccsal. Első és hátsó mozgása a kézikarnak Kézikar Két független hidrosztatikus rendszert irányít a kézikar Egyike a hidrosztatikus átvitelnek Kézikar a műszerfal baloldalán A kézikar kontrolállja a sebességet és az irányt Első és hátsó mozgása a kézikarnak, miután a motor le lett állítva 5 / 10

Izzófejek automatikusan működtetve az inditókulccsal.

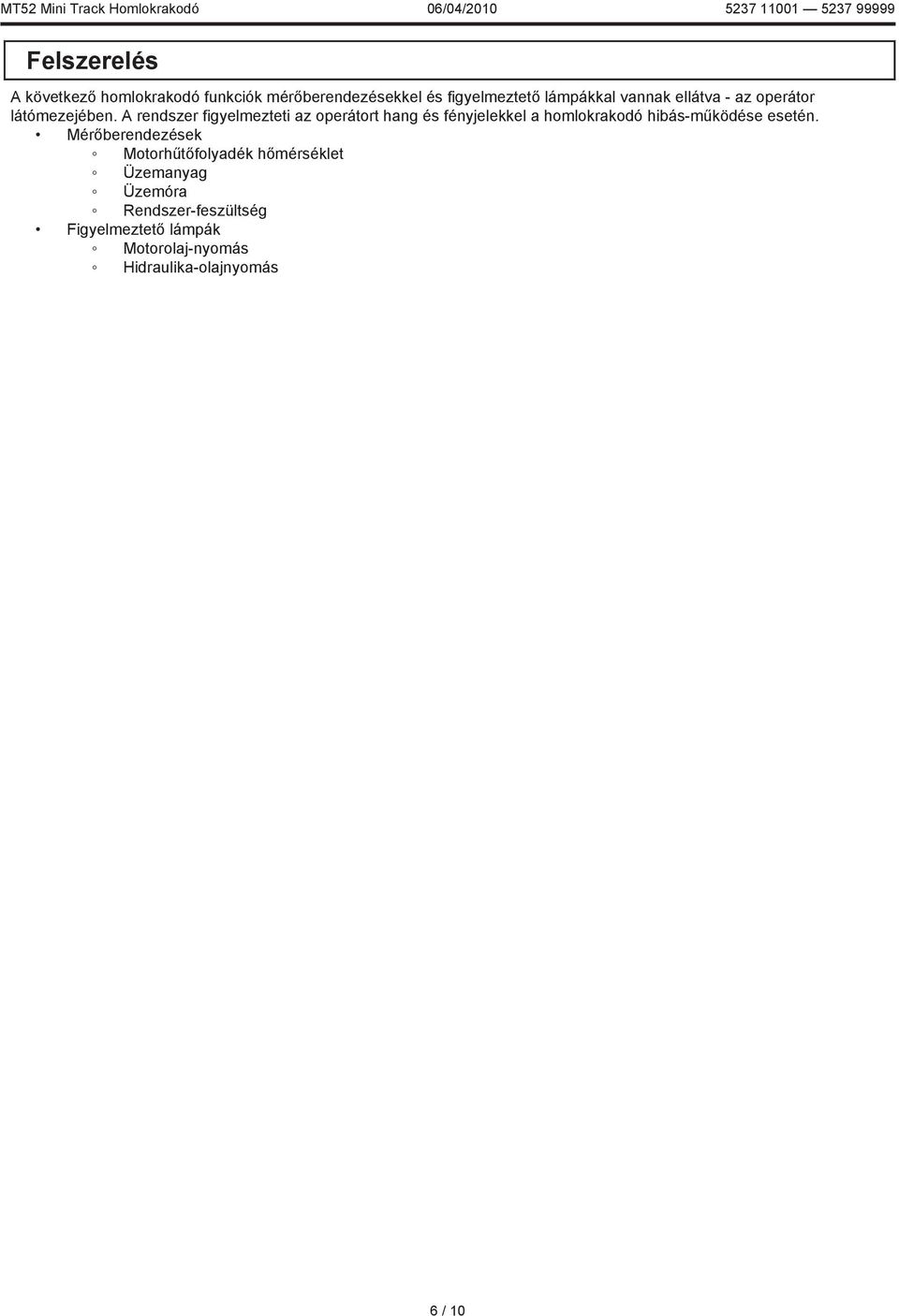

6 Felszerelés A következő homlokrakodó funkciók mérőberendezésekkel és figyelmeztető lámpákkal vannak ellátva - az operátor látómezejében. A rendszer figyelmezteti az operátort hang és fényjelekkel a homlokrakodó hibás-működése esetén. Mérőberendezések Motorhűtőfolyadék hőmérséklet Üzemanyag Üzemóra Rendszer-feszültség Figyelmeztető lámpák Motorolaj-nyomás Hidraulika-olajnyomás 6 / 10

A rendszer figyelmezteti az operátort hang és fényjelekkel a homlokrakodó hibás-működése esetén.

7 Szervízelhetőség Hozzáférés a következőkhöz lehetséges: A hátsóajtón keresztül: Akkumulátor Üzemanyagfilter A motorház-tető alatt: Levegő-tisztító Generátor Motorolaj és hidraulika filterek Motorolaj nivópálca Biztosíték/relé központ Indítómotor A műszerfalon keresztül: Hűtőrendszer (radiátor és hidraulika-olaj hűtők) Könnyű hozzáférés az összes emelőkar kenőponthoz A döntő-cilinder rúdjának van egy cserélhető hüvelye Szabványos tulajdonságok Segéd hidraulika Bob-Tach Beépített kötöző és daru/emelési pontok Hidraulika meghajtás mechanizmus Felszerelés Emelőkar kizárás manuális bypass-szal Kar emelő támaszték Üres start-retesz Kézifék Tolatási stoppanel, szabványos Szikrafogó-dob Döntési kizárás Nyomtáv gummi 178 mm CE minősítés Garancia: 12 hónap vagy 2000 üzemóra 7 / 10

rúdjának van egy cserélhető hüvelye Szabványos tulajdonságok Segéd hidraulika Bob-Tach Beépített kötöző és daru/emelési pontok Hidraulika meghajtás mechanizmus Felszerelés Emelőkar kizárás

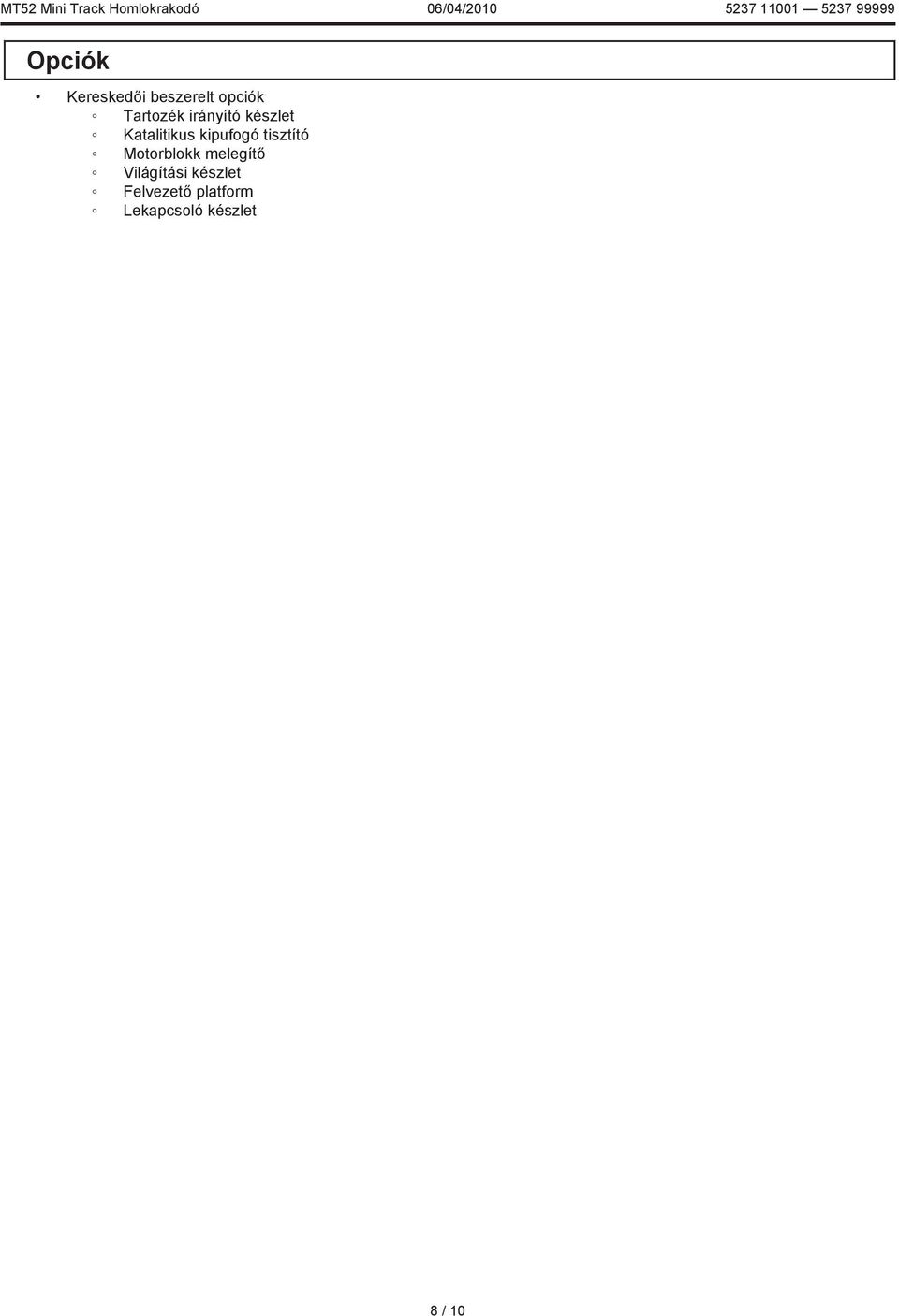

8 Opciók Kereskedői beszerelt opciók Tartozék irányító készlet Katalitikus kipufogó tisztító Motorblokk melegítő Világítási készlet Felvezető platform Lekapcsoló készlet 8 / 10

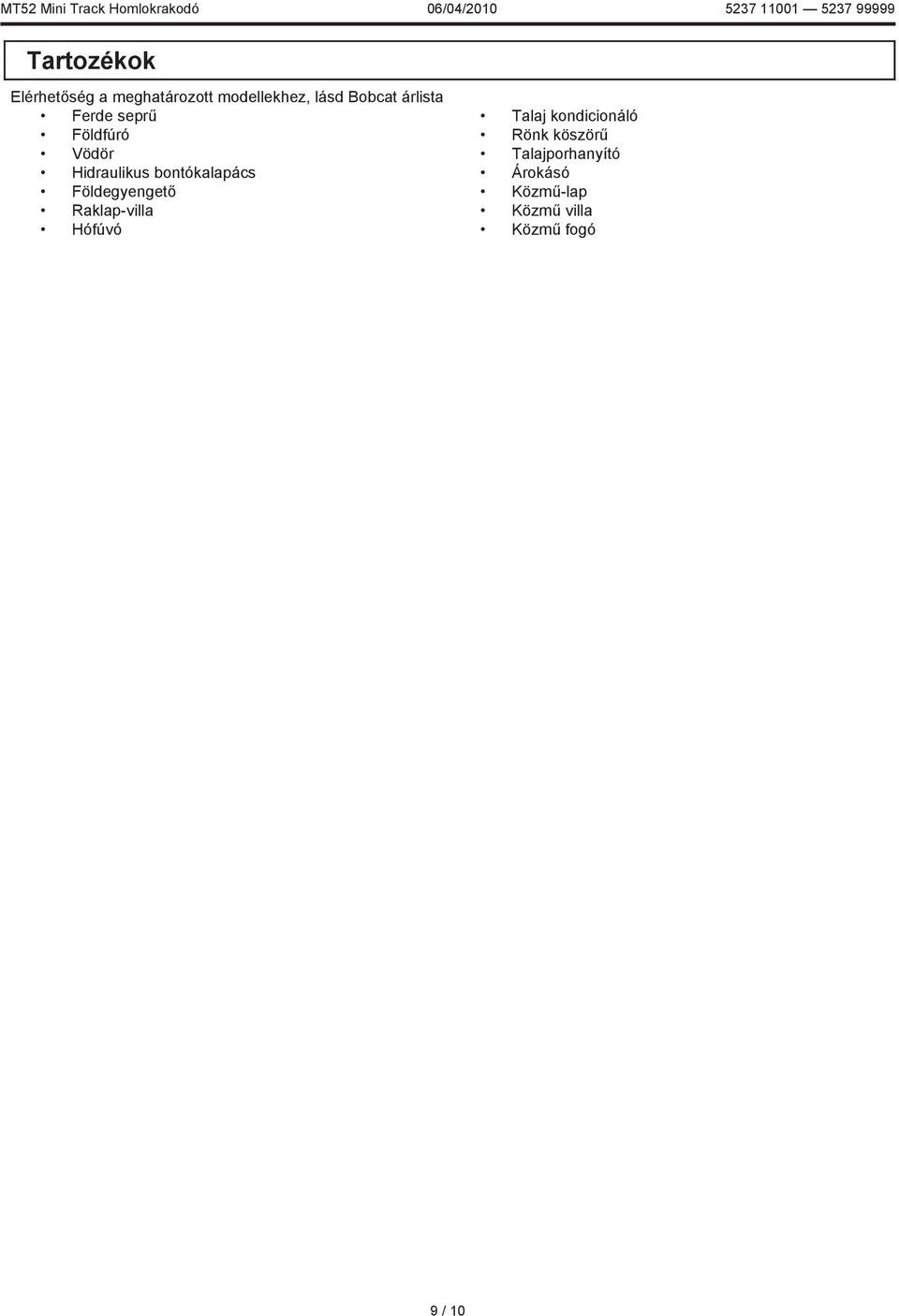

9 Tartozékok Elérhetőség a meghatározott modellekhez, lásd Bobcat árlista Ferde seprű Földfúró Vödör Hidraulikus bontókalapács Földegyengető Raklap-villa Hófúvó Talaj kondicionáló Rönk köszörű Talajporhanyító Árokásó Közmű-lap Közmű villa Közmű fogó 9 / 10

Földegyengető Raklap-villa Hófúvó Talaj kondicionáló Rönk

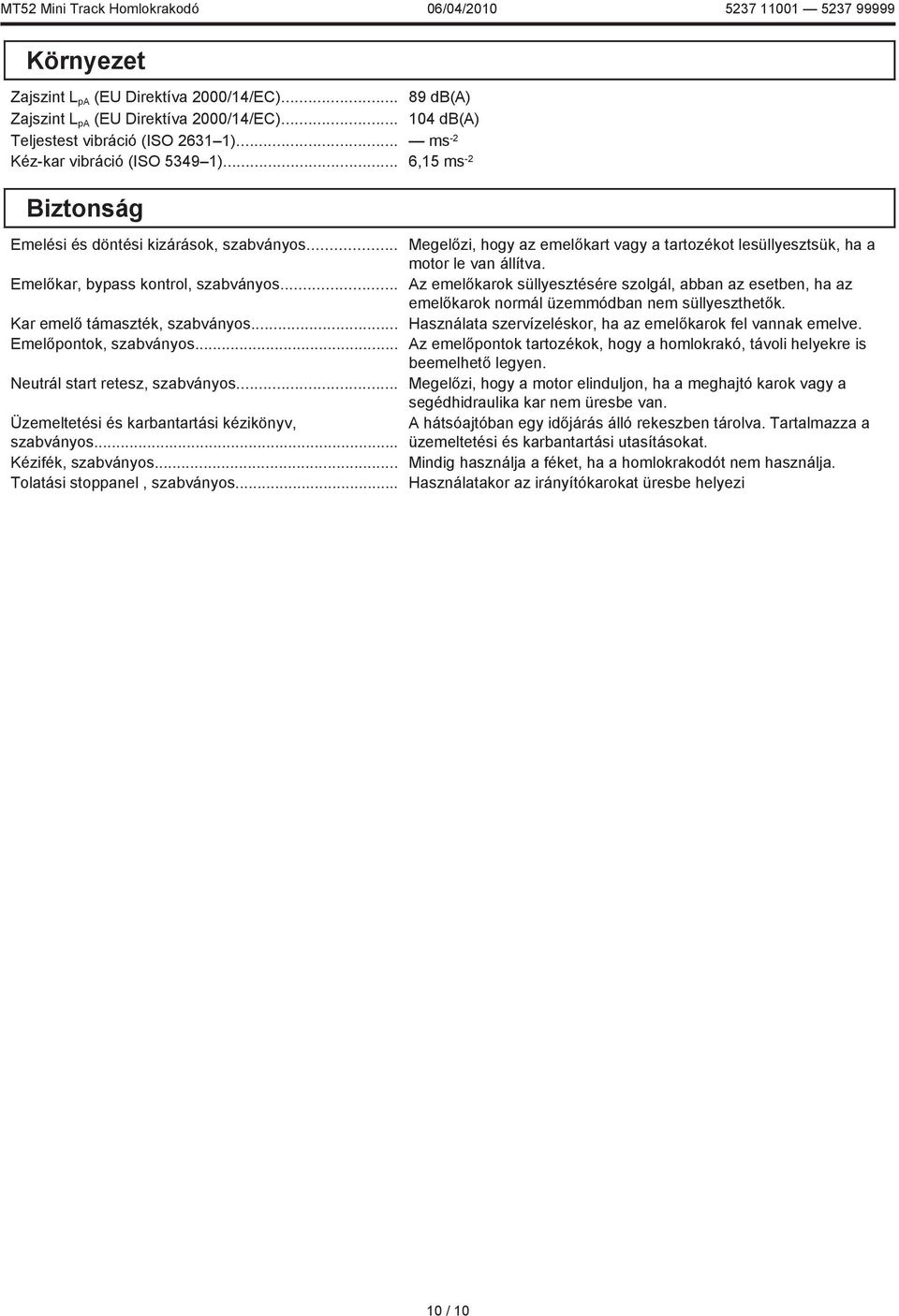

10 Környezet Zajszint L pa (EU Direktíva 2000/14/EC) db(a) Zajszint L pa (EU Direktíva 2000/14/EC) db(a) Teljestest vibráció (ISO )... ms -2 Kéz-kar vibráció (ISO )... 6,15 ms -2 Biztonság Emelési és döntési kizárások, szabványos... Emelőkar, bypass kontrol, szabványos... Kar emelő támaszték, szabványos... Emelőpontok, szabványos... Neutrál start retesz, szabványos... Üzemeltetési és karbantartási kézikönyv, szabványos... Kézifék, szabványos... Tolatási stoppanel, szabványos... Megelőzi, hogy az emelőkart vagy a tartozékot lesüllyesztsük, ha a motor le van állítva. Az emelőkarok süllyesztésére szolgál, abban az esetben, ha az emelőkarok normál üzemmódban nem süllyeszthetők. Használata szervízeléskor, ha az emelőkarok fel vannak emelve. Az emelőpontok tartozékok, hogy a homlokrakó, távoli helyekre is beemelhető legyen. Megelőzi, hogy a motor elinduljon, ha a meghajtó karok vagy a segédhidraulika kar nem üresbe van. A hátsóajtóban egy időjárás álló rekeszben tárolva. Tartalmazza a üzemeltetési és karbantartási utasításokat. Mindig használja a féket, ha a homlokrakodót nem használja. Használatakor az irányítókarokat üresbe helyezi 10 / 10

.. Neutrál start retesz, szabványos... Üzemeltetési és karbantartási kézikönyv, szabványos... Kézifék, szabványos... Tolatási stoppanel, szabványos.
