1 MTZ 320 vízhûtéses dízelmotor. LDW1503CHD Teljesítmény, kw (LE): 22 (30) Névleges fordulatszám, ford/min: Hengerek száma: 3 Furat löket, mm: Hengerûrtartalom, cm 3 : Maximális nyomaték, Nm: 87,7 Üzemanyagtartály ûrtartalma, l: 32 Tengelykapcsoló: száraz, egytárcsás, állandóan zárt. Sebességváltómû: mechanikus, fokozatváltó. elõremenet 1,00 25,00 hátramenet 1,83 13,37 útarányos, ford/m megtett út 3,4 / 6,3 Hátsó híd differenciálzár: fogaskerekes, két kúpos bolygókerékkel, mechanikus reteszelés. Üzemifék: olajban lévõ tárcsás kivitel, bal és jobb kerékre osztott. Rögzítõfék: karral rögzíthetõ, az üzemi fék befékezett állapotában. függesztõ pontjain, kg: 750 Szivattyú térfogatáram, dm 3 /min: 16 Hidraulikaolaj feltöltési ûrtartalom, l: 10 MTZ 320 Tengelytávolság, mm: Legnagyobb hosszúság, mm: Szélesség, mm: Magasság a vezetõfülke tetejéig, mm: elsõ, mm hátsó, mm hátsó híd alatt, mm 340 Legkisebb fordulási sugár, m: 2,5 Megengedett legnagyobb tömeg, vezetõvel, kg: elsõ kerekek 7,5L 16 hátsó kerekek 11,2-16 munkahengerrel és Danfoss mûködési elvû szervószivattyúval. Portál típusú, szabadonfutó rögzítõ karral, önreteszelõ differenciálmû, hajtás a sebességváltó szekunder tengelyétõl, egyfokozatú végkihajtással. Generátor: 630 W teljesítmény és 12 V feszültség. Önindító: 12 V feszültség, 2,2 kw teljesítmény. Komfortos kivitelû, az OECD elõírásait kielégítõ vezetõfülke. Nyitható tetõszellõzõ, hátsó és oldal ablakok, elektromos szélvédõ és hátsó ablaktörlõ.

2 MTZ Típus: négyütemû, soros, közvetlen befecskendezéses, D-245 S2 Teljesítmény, kw (LE): 77 (105) Névleges fordulatszám, ford/min: Hengerek száma: 4 Hengerûrtartalom, cm 3 : Maximális nyomaték, Nm: 429 Üzemanyagtartály ûrtartalma, l: 155 Tengelykapcsoló: száraz, kéttárcsás. Sebességváltómû: mechanikus, szinkronizált. elõremenet 2,2 35,2 hátramenet 4,0 16,5 útarányos, ford/m megtett út 3,57 Hátsó híd differenciálzár: hidromechanikus, pedál mûködtetésû, két üzemmód: bekapcsolt és kikapcsolt. függesztõ pontjain, kg: Szivattyú térfogatáram, dm 3 /min: 55 MTZ Tengelytávolság mm: Legnagyobb hosszúság, mm: Szélesség, mm: Magasság a vezetõfülke tetejéig, mm: elsõ, mm hátsó, mm Legkisebb fordulási sugár, m: 6,45 Megengedett legnagyobb tömeg, vezetõvel, kg: elsõ kerekek 360/70R24 Merev elsõ híd. Csúszáshatárolt differenciálmû. Az elsõ kerék hajtás három üzemmóddal rendelkezik: kikapcsolt, állandóan bekapcsolt, és automatikausan bekapcsolt a hátsó kerekek csúszásakor. Önindító: 24 V feszültség, 4 kw teljesítmény.

3 MTZ MTZ D S2 Teljesítmény, kw (LE): 66,7 (91) Névleges fordulatszám, ford/min: Hengerek száma: 4 Hengerûrtartalom, cm 3 : Maximális nyomaték, Nm: 451 Üzemanyagtartály ûrtartalma, l: 130 Tengelykapcsoló: száraz, egytárcsás. Sebességváltómû: mechanikus. elõre / hátra 14 / 4 elõremenet 2,75 39,6 hátramenet 5,8 13,1 útarányos, ford/m megtett út 3,5 Hátsó híd differenciálzár: hidromechanikus, pedál mûködtetésû, két üzemmód: bekapcsolt és kikapcsolt. függesztõ pontjain, kg: Szivattyú térfogatáram, dm 3 /min: 45 Tengelytávolság mm: Legnagyobb hosszúság, mm: Szélesség, mm: Magasság a vezetõfülke tetejéig, mm: elsõ, mm hátsó, mm Legkisebb fordulási sugár, m: 6,3 Megengedett legnagyobb tömeg, vezetõvel, kg: elsõ kerekek 360/70R24 Merev elsõ híd. Csúszáshatárolt differenciálmû. Az elsõ kerék hajtás három üzemmóddal rendelkezik: kikapcsolt, állandóan bekapcsolt, és automatikausan bekapcsolt a hátsó kerekek csúszásakor. Önindító: 24 V feszültség, 4 kw teljesítmény. Megjegyzés: rendelhetõ szinkronizált sebességváltóval

4 MTZ MTZ D S2 Teljesítmény, kw (LE): 58,7 (80) Névleges fordulatszám, ford/min: Hengerek száma: 4 Hengerûrtartalom, cm 3 : Maximális nyomaték, Nm: 398 Üzemanyagtartály ûrtartalma, l: 130 Tengelykapcsoló: száraz, egytárcsás. Sebességváltómû: mechanikus. elõre / hátra 14 / 4 elõremenet 2,75 36,6 hátramenet 5,8 13,1 útarányos, ford/m megtett út 3,5 Hátsó híd differenciálzár: hidromechanikus, pedál mûködtetésû, két üzemmód: bekapcsolt és kikapcsolt. függesztõ pontjain, kg: Szivattyú térfogatáram, dm 3 /min: 45 Tengelytávolság mm: Legnagyobb hosszúság, mm: Szélesség, mm: Magasság a vezetõfülke tetejéig, mm: elsõ, mm ( )* hátsó, mm elsõ híd alatt, mm (645)* 530 hátsó híd alatt, mm (465)* 465 Legkisebb fordulási sugár, m: 6,2 Megengedett legnagyobb tömeg, vezetõvel, kg: (4 280)* elsõ kerekek (11,2 20)* 360/70R24 hátsó kerekek (15,5R38)* 18,4R34 Merev elsõ híd. Csúszáshatárolt differenciálmû. Az elsõ kerék hajtás három üzemmóddal rendelkezik: kikapcsolt, állandóan bekapcsolt, és automatikausan bekapcsolt a hátsó kerekek csúszásakor. Önindító: 24 V feszültség, 4 kw teljesítmény. Megjegyzés: rendelhetõ szöghajtásos elsõhíddal* szinkronizált sebességváltóval

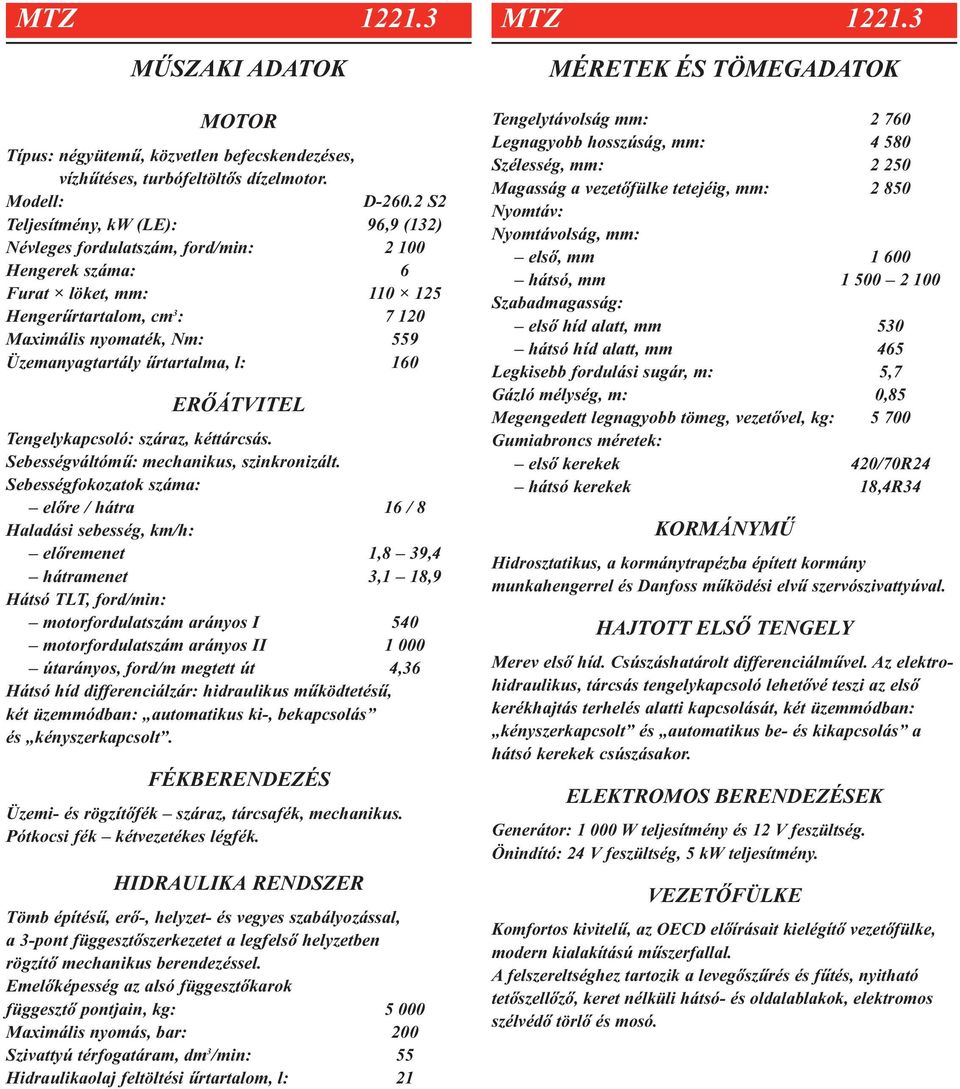

5 MTZ MTZ D S2 Teljesítmény, kw (LE): 96,9 (132) Névleges fordulatszám, ford/min: Hengerek száma: 6 Hengerûrtartalom, cm 3 : Maximális nyomaték, Nm: 559 Üzemanyagtartály ûrtartalma, l: 160 Tengelykapcsoló: száraz, kéttárcsás. Sebességváltómû: mechanikus, szinkronizált. elõremenet 1,8 39,4 hátramenet 3,1 18,9 útarányos, ford/m megtett út 4,36 Hátsó híd differenciálzár: hidraulikus mûködtetésû, két üzemmódban: automatikus ki-, bekapcsolás és kényszerkapcsolt. Tömb építésû, erõ-, helyzet- és vegyes szabályozással, a 3-pont függesztõszerkezetet a legfelsõ helyzetben rögzítõ mechanikus berendezéssel. függesztõ pontjain, kg: Szivattyú térfogatáram, dm 3 /min: 55 Tengelytávolság mm: Legnagyobb hosszúság, mm: Szélesség, mm: Magasság a vezetõfülke tetejéig, mm: Nyomtávolság, mm: elsõ, mm hátsó, mm Legkisebb fordulási sugár, m: 5,7 Megengedett legnagyobb tömeg, vezetõvel, kg: elsõ kerekek 420/70R24 Merev elsõ híd. Csúszáshatárolt differenciálmûvel. Az elektrohidraulikus, tárcsás tengelykapcsoló lehetõvé teszi az elsõ kerékhajtás terhelés alatti kapcsolását, két üzemmódban: kényszerkapcsolt és automatikus be- és kikapcsolás a hátsó kerekek csúszásakor. Önindító: 24 V feszültség, 5 kw teljesítmény.

6 MTZ MTZ D S2 Teljesítmény, kw (LE): 111 (151) Névleges fordulatszám, ford/min: Hengerek száma: 6 Hengerûrtartalom, cm 3 : Maximális nyomaték, Nm: 647 Üzemanyagtartály ûrtartalma, l: 270 Tengelykapcsoló: száraz, kéttárcsás. Sebességváltómû: mechanikus, szinkronizált. elõremenet 1,7 36,5 hátramenet 2,7 15,6 útarányos, ford/m megtett út 4,36 Hátsó híd differenciálzár: hidraulikus mûködtetésû, két üzemmódban: automatikus ki-, bekapcsolás és kényszerkapcsolt. Tömb építésû, erõ-, helyzet- és vegyes szabályozással, a 3-pont függesztõszerkezetet a legfelsõ helyzetben rögzítõ mechanikus berendezéssel. függesztõ pontjain, kg: Szivattyú térfogatáram, dm 3 /min: 55 Tengelytávolság mm: Legnagyobb hosszúság, mm: Szélesség, mm: Magasság a vezetõfülke tetejéig, mm: Nyomtávolság, mm: elsõ, mm hátsó, mm Legkisebb fordulási sugár, m: 5,75 Megengedett legnagyobb tömeg, vezetõvel, kg: elsõ kerekek 420/70R24 Merev elsõ híd. Csúszáshatárolt differenciálmûvel. Az elektrohidraulikus, tárcsás tengelykapcsoló lehetõvé teszi az elsõ kerékhajtás terhelés alatti kapcsolását, két üzemmódban: kényszerkapcsolt és automatikus be- és kikapcsolás a hátsó kerekek csúszásakor. Önindító: 24 V feszültség, 5 kw teljesítmény.
