1 Jármű és s hajtáselemek I. Tengelykapcsoló Török k István 2018/2019 tavasz

2 TENGELYKAPCSOL KAPCSOLÓK 2

3 1. Besorolás Nyomatékátvivő elemek tengelyek; tengelykapcsolók; vonóelemes hajtások; gördülőelemes hajtások; különleges hajtások 3

4 2. Meghatároz rozás Olyan összetett gépelem, amivel forgó tengelyek között nyomatékátvitel valósítható meg. nyomatékátvitelt megvalósító elem Tengely Tengely tengely-agy kötés tengely-agy kötés tengelykapcsoló 4

5 3. Funkció 3.1 Alapfunkció a szükséges nyomaték közvetítése (T 1 ~T 2 ); a forgó mozgás közvetítése (n 1 ~n 2 ) 3.2 Járulékos funkciók kiegyenlítés: kapcsolt tengelyek relatív geometriai hibáit; csillapítás: külső lökéseket, gerjesztéseket, rezgéseket; kapcsolhatóság: a tengelyek szétválasztása vagy összekapcsolása ( n 0; n 0); szabályozhatóság: az átviteli jellemzők (T, n, P) változtatása; biztonság: a maximális igénybevételek korlátozása 5

6 4. Csoportosítás 4.1 Nem oldható kapcsolók merev: tokos, héjas, tárcsás; kiegyenlítő: csúszó taggal: körmös, Oldham; forgó taggal: kardán csukló, Rzeppa csukló; rugalmas elemmel: gumidugós, gumiabroncsos, Hardy tárcsás 6

7 4.Csoportosítás 4.2 Oldható kapcsolók külsőkapcsolású: körmös, lemezes súrlódó, hidrosztatikus, elektromágneses; fordulatszám kapcsolású: centrifugál súrlódó, hidrodinamikus; nyomaték kapcsolású: törőelemes, biztonsági megcsúszó; forgásirány kapcsolású: szabadonfutó. 7

8 5.Jármű tengelykapcsolópéld ldák sebességváltó első kerék: Rzeppa csukló sebességváltó hátsó tengely: kardáncsukló motor sebességváltó: lendítőkerék kapcsoló, kuplung 8

9 6. Kiegyenlítő kapcsolók 6.1 Előforduló tengelyhibák l e radiális hiba párhuzamos tengelyek axiális hiba egybeeső tengelyek α szöghiba metsződő tengelyek szög- és radiális hiba kitérő tengelyek 9

10 6.2Rugalmas taggal kiegyenlítő Gumidugós tengelykapcsoló nincs központosítás kiegyenlítés: l, e, α kis mértékben, + csillapítás szerkezeti rajz 10

11 6.2Rugalmas taggal kiegyenlítő Abroncsos tengelykapcsoló Periflex kiegyenlítés: l, e, α kis mértékben, + csillapítás szerkezeti rajz 11

12 6.2Rugalmas taggal kiegyenlítő Hardy tárcsás tengelykapcsoló szerkezeti rajz 3D nézet kiegyenlítés: l, α kis mértékben, + csillapítás 12

13 6.2Rugalmas taggal kiegyenlítő Hardy tárcsás tengelykapcsoló Hardy tárcsa 13

14 7. A számítás s lépéseil 7.1 Tengelycsonk méretei A névleges tengelyátmérő meghatározása kiinduló adatok: Névleges teljesítmény: P n [kw], Üzemtényező: c p [-], Üzemi fordulatszám: n ü [1/min] névleges nyomaték: méretezési nyomaték: T n P 9550 [ Nm] ω P Tm c ptn c p9550 [ Nm] n ü 14

15 7. A számítás s lépéseil 7.1 Tengelycsonk méretei A névleges tengelyátmérő meghatározása a névleges feszültség: T 16Tm d π τ m 3 K p a szükséges legkisebb tengelyátmérő: d 3 16Tm τ meg π a választott szabványos tengelyátmérő: d t 15

16 7. A számítás s lépéseil Az l reteszhossz ellenőrzése palástnyomásra nyomott felület: A a palástnyomás: h-t 1 lh p F A 2Tm d A t 2Tm d l ( h t h t 1 ) T l megfelel, ha p p meg t 1 16

17 7. A számítás s lépéseil Az l reteszhossz ellenőrzése nyírásra nyírt keresztmetszet: A a nyírófeszültség: b l τ F A 2Tm d A t 2Tm d lb t T l megfelel, ha τ τ meg 17

18 7. A számítás s lépéseil 7.3 A bordák ellenőrzése felületi terhelésre hordozófelület egy bordán: A 1 D d 2 f 2 l hordozófelület középsugara: D + d r k 4 r k f 45 f 45 18

19 7. A számítás s lépéseil 7.3 A bordák ellenőrzése felületi terhelésre a palástnyomás nagysága: ahol: ψ 0,4 0,9 a dinamikus tényező, z a bordák száma p Tm 0,75z A1 rkψ az agy megfelel, ha: p p meg (p meg értékei [1] alapján) 19

20 7. A számítás s lépéseil 7.4 A tárcsa vastagságának ellenőrzése nyírásra nyírt hengerpalást: A A daπ v v a nyírófeszültség: d a T τ F A 2Tm d A a 2T πd v v megfelel, ha m 2 a τ τ meg 20

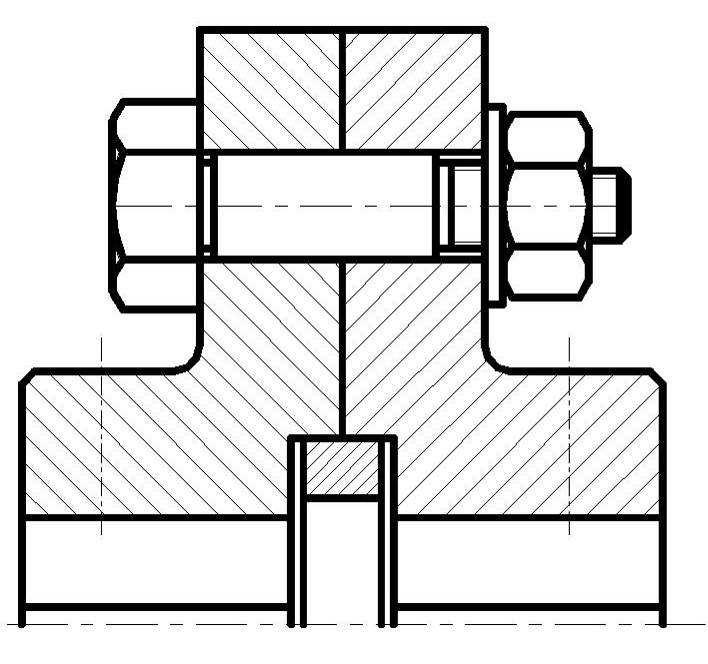

21 7. A számítás s lépéseil 7.5 Kötőelemek ellenőrzése erőátadó felület erőzárás alakzárás 21

22 7. A számítás s lépéseil 7.5 Kötőelemek ellenőrzése erőzárás esetén d k T m súrl F cs F 2 cs T T d k d 2 F k T m z µ F cs ahol z a csavarok száma (egyenletes meghúzás) 22

23 7. A számítás s lépéseil 7.5 Kötőelemek ellenőrzése alakzárás esetén F ny d cs T T m m z z k i 1 2 d 2 k d A cs F τ ny meg d k T T T m z d 2 k 2 dcsπ τ 4 meg 23

24 8. Tűrések, illesztések sek 8.1 Reteszkötés laza kötés: egyirányú nyomaték esetén; szilárd kötés: változó irányú nyomaték esetén 8.2 Bordás kötés illesztésének meghatározói: a bordás agy vezetése, mozgása, kialakításuk módja A tűrések megválaszthatók a [3] alapján 24

25 8. Tűrések, illesztések sek Bordás agy vezetése (álló agy edzés nélkül): külső átmérőn belső átmérőn D b D9/u6 d H7/j6 borda oldalon 25

26 9. Javasolt irodalom [1] Dr. Zsáry Árpád: Gépelemek I. [2] Dr. Terplán Zénó: Mechanikus tengelykapcsolók [3] Frischerz, Dax, Gundelfinger, Häffner, Itschner, Kotsch, Staniczek: Fémtechnológiai táblázatok [4] Dr. Szabadíts Ödön: Acélok, Öntöttvasak; MSZT Szabványkiadó, Budapest,
