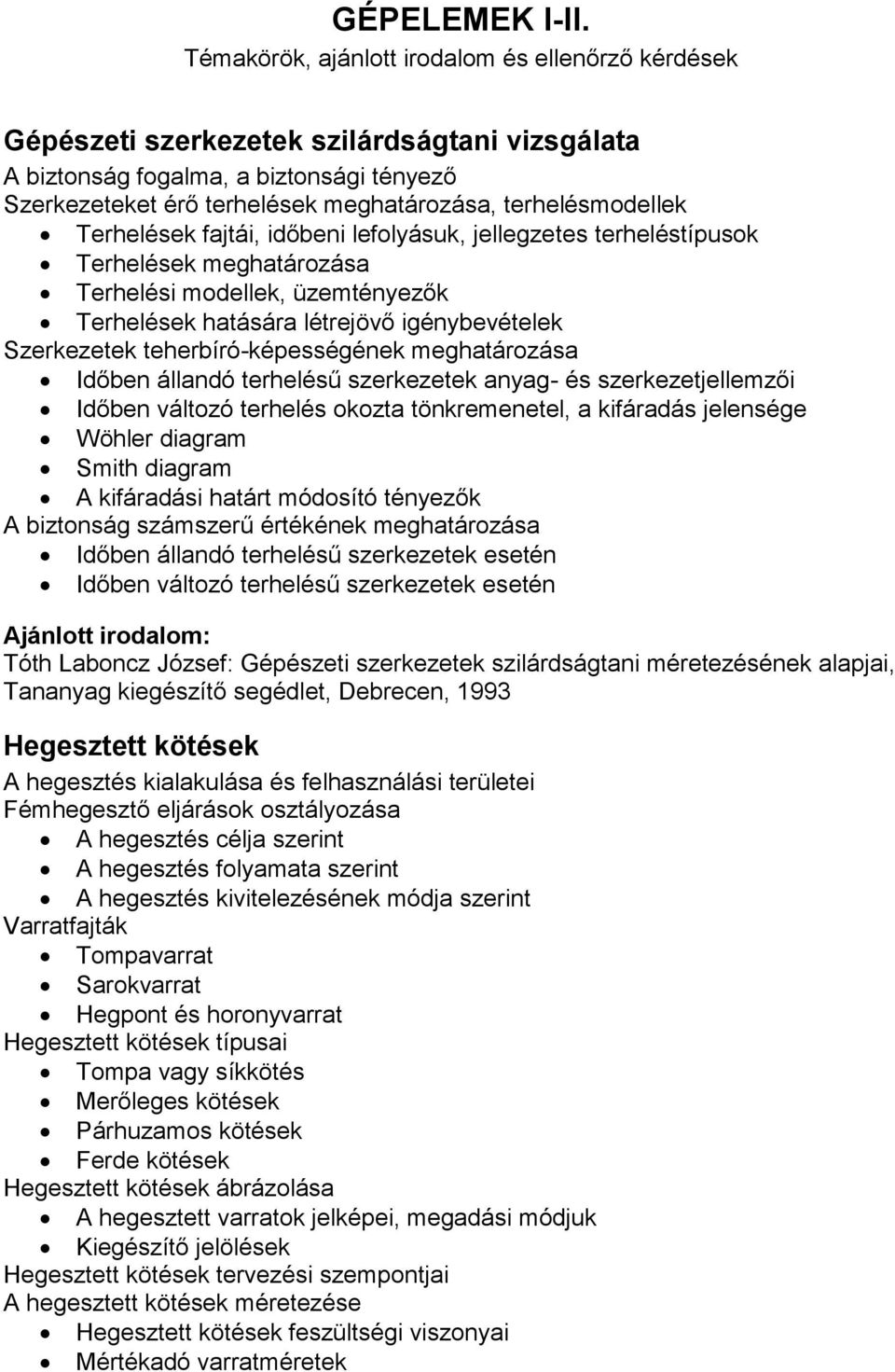

1 GÉPELEMEK I-II. Témakörök, ajánlott irodalom és ellenőrző kérdések Gépészeti szerkezetek szilárdságtani vizsgálata A biztonság fogalma, a biztonsági tényező Szerkezeteket érő terhelések meghatározása, terhelésmodellek Terhelések fajtái, időbeni lefolyásuk, jellegzetes terheléstípusok Terhelések meghatározása Terhelési modellek, üzemtényezők Terhelések hatására létrejövő igénybevételek Szerkezetek teherbíró-képességének meghatározása Időben állandó terhelésű szerkezetek anyag- és szerkezetjellemzői Időben változó terhelés okozta tönkremenetel, a kifáradás jelensége Wöhler diagram Smith diagram A kifáradási határt módosító tényezők A biztonság számszerű értékének meghatározása Időben állandó terhelésű szerkezetek esetén Időben változó terhelésű szerkezetek esetén Tóth Laboncz József: Gépészeti szerkezetek szilárdságtani méretezésének alapjai, Tananyag kiegészítő segédlet, Hegesztett kötések A hegesztés kialakulása és felhasználási területei Fémhegesztő eljárások osztályozása A hegesztés célja szerint A hegesztés folyamata szerint A hegesztés kivitelezésének módja szerint Varratfajták Tompavarrat Sarokvarrat Hegpont és horonyvarrat Hegesztett kötések típusai Tompa vagy síkkötés Merőleges kötések Párhuzamos kötések Ferde kötések Hegesztett kötések ábrázolása A hegesztett varratok jelképei, megadási módjuk Kiegészítő jelölések Hegesztett kötések tervezési szempontjai A hegesztett kötések méretezése Hegesztett kötések feszültségi viszonyai Mértékadó varratméretek

2 A varratokban ébredő feszültségek számítása A biztonság számszerű értékének meghatározása Időben állandó terhelésű szerkezetek esetén Időben változó terhelésű szerkezetek esetén Tóth L.J.-Juhász Gy.-Tiba Zs.: Hegesztett alapkeretek, Tervezési segédlet, Debrecen, 1990 Csavarkötések Alapfogalmak Csavarvonal, menetemelkedés, erőátadó felület, külső és belső menet, bekezdések száma, menetprofilok, a menetek jellemző átmérői, stb. A menetfajták kialakulása, típusai és jelölésük A csavarok csoportosítása felhasználásuk szerint Szabványos csavarok és anyák megnevezése, megadása A csavarok és anyák anyagai és szilárdsági tulajdonságai Csavarkötések erő- és nyomatékviszonyai, Klein-diagram Csavarkötések üzemszerű viszonyai Rugómodellek Csavarkötések szilárdsági vizsgálata Szerelésnél Statikus üzemi terhelés esetén Dinamikus üzemi terhelés esetén Rugók Alapfogalmak: rugózási viszonyok, rugó karakterisztika, rugómerevség. A rugók energiaviszonyai, csillapítás. A rugók csoportosítása anyaga, igénybevétele és kialakítása szerint. Fémrugók jellemzői, kialakításuk, anyagaik. Húzó és nyomó igénybevételű acélrugók. Hajlításra igénybevett acélrugók: réteges laprugó, állandó hajlító igénybevételű rugók, tányérrugók. Csavarásra igénybevett acélrugók. Nyomócsavarrugók jellemzői, kialakításuk, rugózási tulajdonságaik. Húzócsavarrugók jellemzői, kialakításuk, rugózási tulajdonságaik

3 Tömítések Alapfogalmak A tömítések feladata és rendszerezése A tömítőhatás elérésének módjai A tömítések megválasztásának általános szempontjai Tömítőanyagok Lágy tömítések Kemény tömítések Kombinált anyagú tömítések Folyékony tömítőanyagok és tömítőmasszák Érintkező tömítések Nyugvó felületek tömítései (karimatömítés, hengerfejtömítés, csavartömítés) Mozgó felületek tömítései ( O-gyűrű, négyzet-gyűrű, ajakos tömítőgyűrűk, dugattyútömítés, lehúzók, szimmering tömítés, csúszógyűrűs tömítés, tömszelence tömítés, stb.) Nem érintkező tömítések Rés- és labirinttömítés A centrifugális erő hatásán alapuló tömítések Harmónia-tömítések Juhász György: Tömítések, Tananyag kiegészítő segédlet, Debrecen, 1997 Csővezetékek és csővezetéki elemek Csövek és csővezetékek feladata és rendszerezése Csővezetékek alapfogalmai (névleges átmérő, névleges nyomás, jellemző nyomásértékek, jellemző hőmérsékletek) Csővezetékrendszerek tervezése és ábrázolása Csőanyagok csoportosítása és jellemzői Acél csővezetékek szilárdsági számítása Csőkötések és csőidomok Csőszerelvények Kompenzátorok Csőmegfogások Juhász György: Csővezetékek és csővezetéki elemek, Tananyag kiegészítő segédlet, Debrecen, 1995

4 Hajtások és hajtás elemek II. félév Hajtáslánc Motor Belsőégésű motor jellemzői (M/n és P/n jelleggörbe) Három fázisú aszinkronmotor jellemzői (M/n és P/n diagramok) Közlőmű típusai, főbb jellemzői Meghajtott gépek típusai, főbb jellemzői (jellegzetes M/n diagramok) Erőzáró, vonóelemes hajtások Az erőzáró hajtások elméleti alapjai és alapfogalmai (Eytelwein egyenlet, szíjágerők, áthúzási fok, hasznos feszültség, szíjfrekvencia, szíjban ébredő feszültségek, optimális sebesség, szlip) Az ékszíjak típusai, főbb jellemzői és felhasználási területük. Ékszíjhajtás alapfogalmai (erőviszonyok, látszólagos súrlódási tényező, ékszíj típusok, ékszíjtárcsák kialakítása és tervezési kérdései) Ékszíjhajtás tervezése Alakkal záró hajtások Lánchajtások Fogaskerékhajtások Előadás jegyzet Tóth Laboncz József: Ékszíj és lánchajtások, Tervezési segédlet, Debrecen, 1991 Tóth Laboncz József: Fogaskerékhajtások, Tananyag kiegészítő segédlet, Debrecen, 1992 Ágyazások Az ágyazások szerepe és csoportosítása Gördülőcsapágyak szerkezete és fejlődési szakaszai A gördülőcsapágyak típusai és jellemző felhasználási területük A gördülőcsapágyak kiválasztása - Maradó deformációra - Élettartamra - Csapágyak szerelése (csapágyhézag, illesztés, beépítés, kenés) SKF főkatalógus Tengelyek A tengelyek típusai Hordozó tengelyek (álló, forgó) Közlőtengelyek A tengelyek jellegzetes részei és szerkezeti kialakításuk

5 Nyomatékkötés szakaszai Szabványos tengelyvégek Vállak Szabad tengelyváll (kis ill. nagy átmérőlépcső esetén) Támasztó tengelyváll (kis ill. nagy átmérőlépcső esetén) Közbenső tagok Csapok, csapágyak helyei Beszúrások Központfuratok A tengelyek anyagai Tengelyek tervezése Előtervezés Ellenőrzés Kifáradásra Maradó deformációra Előadás jegyzet Tóth Laboncz József Tiba Zsolt: Tengelyek, Tananyag kiegészítő segédlet, Debrecen, 1994 Nyomatékkötések, tengely-agy kötések Alakkal záró tengelykötések típusai, kialakításuk, szilárdsági számításuk Keresztirányú szeg- és csavarkötések Tengelyirányú szeg- és csavarkötések Reteszkötések Bordástengely-kötések Sokszögtengely-kötések Erővel záró tengelykötések típusai, kialakításuk, szilárdsági számításuk Szorítókötések Kúpos kötések Ékkötések Fedéssel szerelt kötések Tengelykapcsolók A tengelykapcsolók feladata, alapfogalmai, fejlődésének szakaszai. A tengelykapcsolók típusai - Állandó kapcsolatú tengelykapcsolók Merev tengelykapcsolók (tokos, héjas, tárcsás) Kiegyenlítő tengelykapcsolók (körmös, Oldham, kardáncsukló, ált. kiegyenlítő)

6 Rugalmas tengelykapcsolók (Forst, Bibby, Hardy-tárcsa, gumidugós, gumituskós) Változtatható kapcsolatú, oldható tengelykapcsolók Előadás jegyzet Zsáry Árpád: Gépelemek I.: Tankönyvkiadó, Budapest, 1989
