Turbó kompresszor + intercooler Fogyasztás 217 g/kwh 208 g/kwh Feltöltési Motorolaj 10 l, üzemanyagtartály 95 l, hűtőrendszer 7 l adatok

Átírás

1 DIECI AGRI STAR Rendeltetésszerű felhasználása: A Dieci Agri Star teleszkópos rakodók az állattartó telepeken, szárítótelepeken, majori munkákhoz, illetve egyéb mezőgazdasági és ipari feladatokhoz használhatók, különösen az olyan helyeken, ahol fontos szempont a gyorsaság és a nagy teljesítmény. CE minősítés a közúti közlekedésben pótkocsi vontatásához, opcióként kérhető az Agri Star típusokon kívül a Plus és Farmer modellekhez is. Típustól függően teherbírásuk 3,5-3,8 tonna, maximális emelési magasságuk 7-10 m. Előnyei a konkurenciával szemben Robosztus felépítés. Magas műszaki színvonala ellenére nincs túlelektronizálva. Könnyű hozzáférhetőség, szerelhetőség. Alacsony fajlagos üzemeltetési és karbantartási költség. Nagy üzembiztonság. Hatékonyság. 20%-al gyorsabb karmozgatás a két szivattyús változatoknál Tartósság. Opcionális: 2 év, azon belül 2000 üzemóra vagy 3 év, azon belül 3000 üzemóra garancia. Opcióként szabványos 3 pont függesztéssel és TLT kihajtással szerelhető. Műszaki jellemzők és alapfelszereltség: Típus kw kw kw kw kw kw kw kw Cikkszám szivattyús IVECO NEF - 4 hengeres dízel turbó Motor Hengerűrtartalom 4485 cm 3 - direkt befecskendezéses - vízhűtéses 74 kw (101 LE)/2200 min kw (127 LE)/2200min -1 Turbó kompresszor Turbó kompresszor + intercooler Fogyasztás 217 g/kwh 208 g/kwh Feltöltési Motorolaj 10 l, üzemanyagtartály 95 l, hűtőrendszer 7 l adatok Erőátvitel Vezetőfülk e Biztonsági berendezés ek Hidraulika rendszer Változtatható átfolyású hidrosztatikus szivattyú. Hidromotor: folyamatosan változtatható automata. Irányváltómű: elektro-hidraulikus, menet közben is változtatható. 2 sebességes. Inching pedál a precíz mozgáshoz. Első és hátsó tengely epiciklikus hajtómű. Első tengely önzáró. Hátsó tengely lengő. Negatív rögzítőfék az első kerekeken. Olajfürdős tárcsás hidraulikus fékrendszer. Szervokormány. Kormányzás típusa: 4 kerék koncentrikus / 4 kerék oldalazó / 2 kerék. ROPS-FOPS tanúsítvánnyal. Silentblok felfüggesztés, hangszigetelés, szellőztetés és fűtés, nyitható hátsó és tetőablak, két részből álló kabinajtó, a felső rész külön nyitható, állítható vezetőülés biztonsági övvel, autórádió előkészítés, állítható kormánykerék. Felszereltség: terhelésjelző, fordulatszámláló, üzemanyagszint jelző, víz és olaj hőmérséklet kijelző. Túlterhelés-gátló. Motor csak üresben lévő sebességváltóval indítható. Sebességfokozat állítás csak a vezetőülés elfoglalása esetén. A motor leállításakor automatikusan bekapcsolódó rögzítőfék. Hangszigetelt motortér, alvázvédő lemez. Fogaskerekes hidraulika szivattyú. Max. 110 l/perc az egy szivattyús, max. 140 l/perc a két szivattyús változatoknál, 230 bar. 3 funkciós hidraulikus vezérlés joystickkal, ON-OFF vezérlésű gémkitolással. Független karos adapter vezérlés, gyorscsatlakozóval a kar végén.

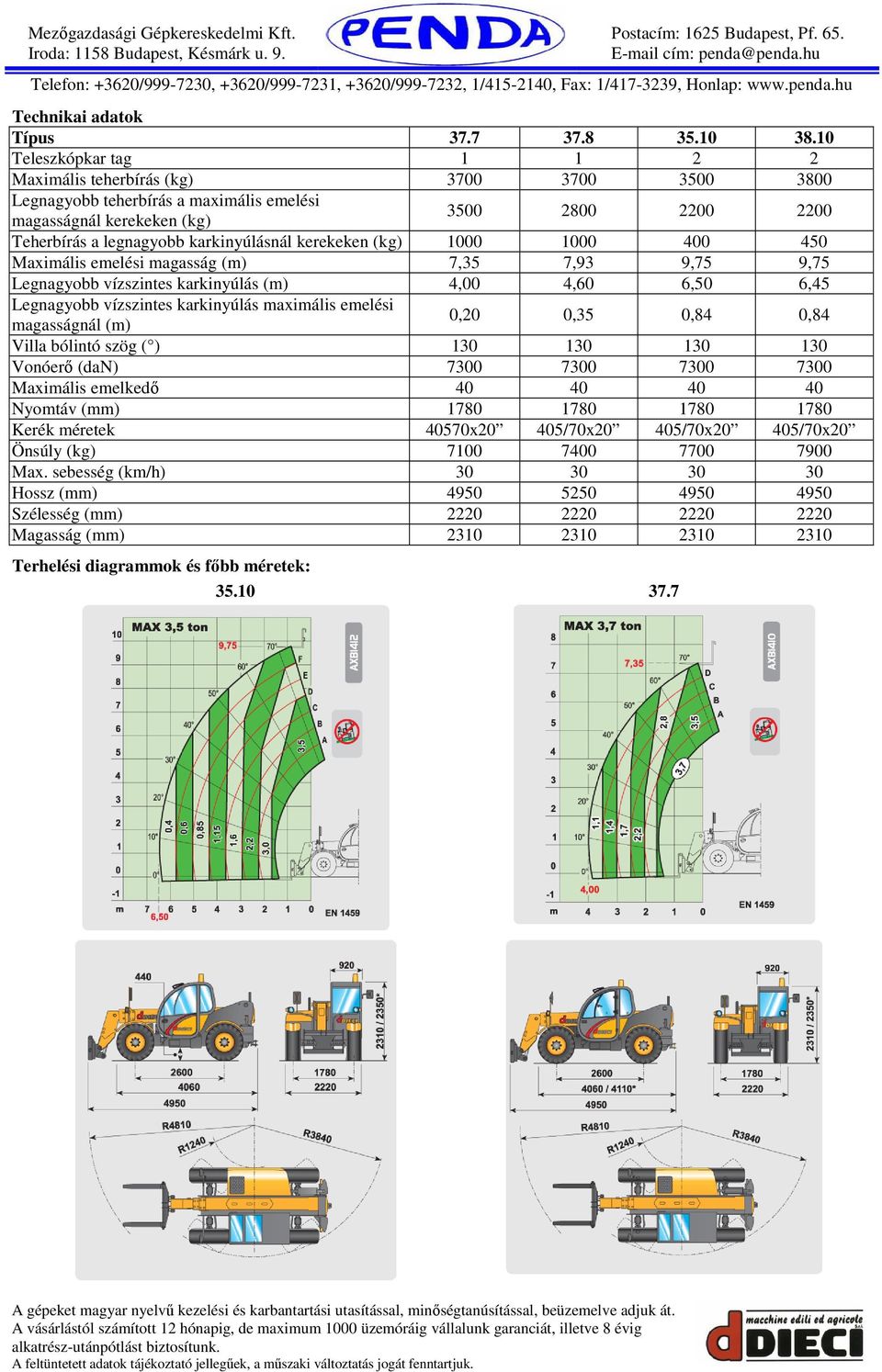

2 Technikai adatok Típus Teleszkópkar tag Maximális teherbírás (kg) Legnagyobb teherbírás a maximális emelési magasságnál kerekeken (kg) Teherbírás a legnagyobb karkinyúlásnál kerekeken (kg) Maximális emelési magasság (m) 7,35 7,93 9,75 9,75 Legnagyobb vízszintes karkinyúlás (m) 4,00 4,60 6,50 6,45 Legnagyobb vízszintes karkinyúlás maximális emelési magasságnál (m) 0,20 0,35 0,84 0,84 Villa bólintó szög ( ) Vonóerő (dan) Maximális emelkedő Nyomtáv (mm) Kerék méretek 40570x20 405/70x20 405/70x20 405/70x20 Önsúly (kg) Max. sebesség (km/h) Hossz (mm) Szélesség (mm) Magasság (mm) Terhelési diagrammok és főbb méretek:

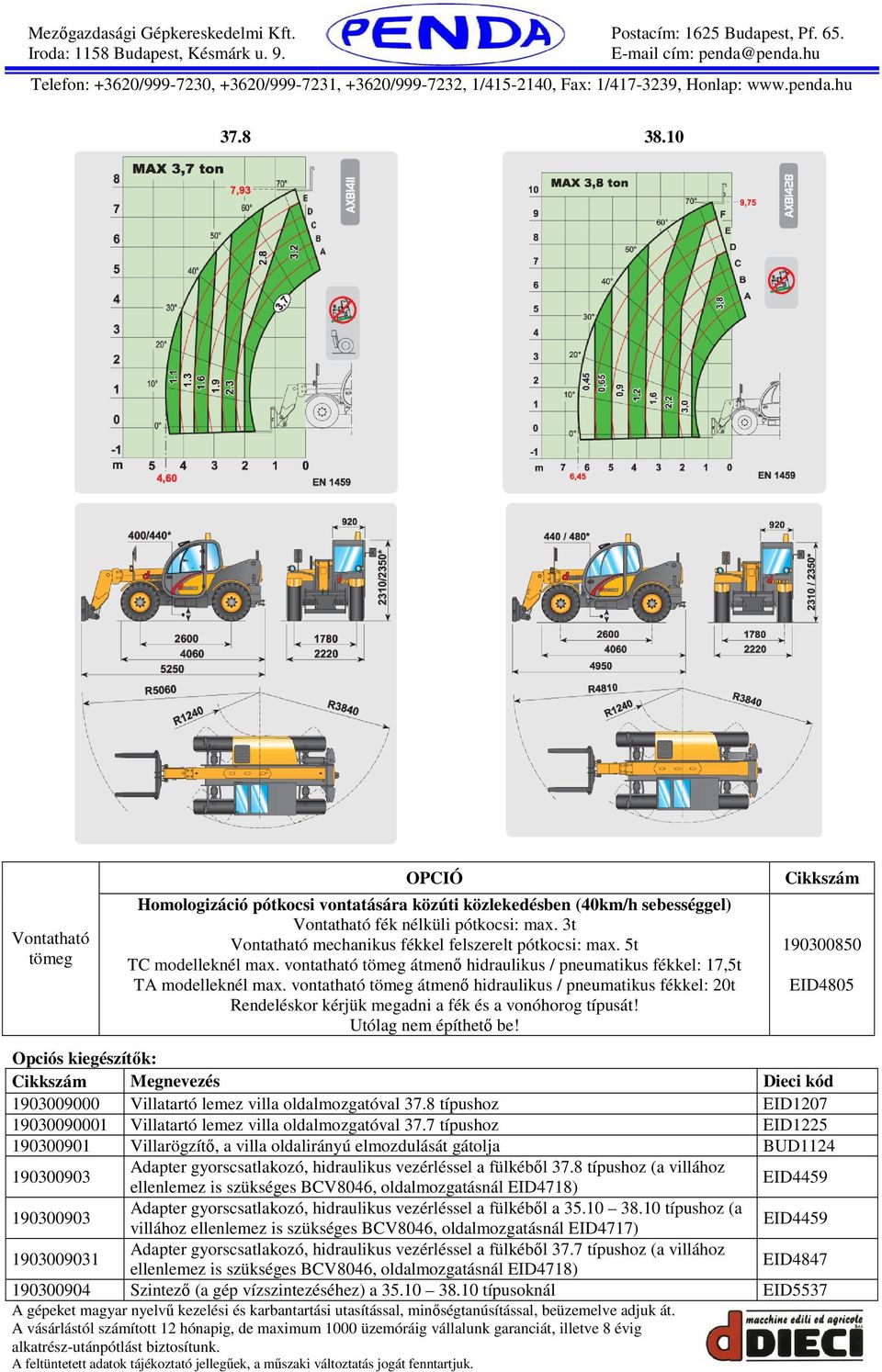

3 Vontatható tömeg OPCIÓ Homologizáció pótkocsi vontatására közúti közlekedésben (40km/h sebességgel) Vontatható fék nélküli pótkocsi: max. 3t Vontatható mechanikus fékkel felszerelt pótkocsi: max. 5t TC modelleknél max. vontatható tömeg átmenő hidraulikus / pneumatikus fékkel: 17,5t TA modelleknél max. vontatható tömeg átmenő hidraulikus / pneumatikus fékkel: 20t Rendeléskor kérjük megadni a fék és a vonóhorog típusát! Utólag nem építhető be! Cikkszám EID4805 Opciós kiegészítők: Villatartó lemez villa oldalmozgatóval 37.8 típushoz EID Villatartó lemez villa oldalmozgatóval 37.7 típushoz EID Villarögzítő, a villa oldalirányú elmozdulását gátolja BUD Adapter gyorscsatlakozó, hidraulikus vezérléssel a fülkéből 37.8 típushoz (a villához ellenlemez is szükséges BCV8046, oldalmozgatásnál EID4718) EID Adapter gyorscsatlakozó, hidraulikus vezérléssel a fülkéből a típushoz (a villához ellenlemez is szükséges BCV8046, oldalmozgatásnál EID4717) EID Adapter gyorscsatlakozó, hidraulikus vezérléssel a fülkéből 37.7 típushoz (a villához ellenlemez is szükséges BCV8046, oldalmozgatásnál EID4718) EID Szintező (a gép vízszintezéséhez) a típusoknál EID5537

4 Szintező (a gép vízszintezéséhez) a típusoknál EID Automata differenciálzár 45%, a hátsó hídra EID4756 Hidraulikus csatlakozó a kar végére, elektromos vezérléssel a fülkéből, kettős működésű EID4717 adapterekhez) a típusoknál Hidraulikus csatlakozó a kar végére, elektromos vezérléssel a fülkéből, kettős működésű EID4718 adapterekhez a típusoknál Elektromos csatlakozó a kar végére a típusoknál EID Elektromos csatlakozó a kar végére a típusoknál EID Munkalámpa a kar végére (elektromos csatlakozó szükséges hozzá) EID Kémlelőnyílás, a kerekek korrekt állását mutatja fordulásnál EID Emelőeszköz előkészítés darukarhoz, csörlőhöz, emelőkarhoz a típusoknál EID Emelőeszköz előkészítés darukarhoz, csörlőhöz, emelőkarhoz a típusoknál EID Előkészítés hideg éghajlatra olajjal együtt EID Olaj nagyon alacsony hőfokhoz EID Hidraulikus fék pótkocsihoz (Több típusú fékberendezés egy gépre nem szerelhető) EID Pneumatikus fék pótkocsihoz (Több típusú fékberendezés egy gépre nem szerelhető) EID Állítható magasságú vonófej, tartóval a rögzítéshez, (nem kompatibilis az EID4615 és EID4956 opciókkal) EID Állítható magasságú vonófej, tartóval a rögzítéshez, (nem kompatibilis az EID4615 és EID4956 és EID5590 opciókkal) a típusoknál EID TLT bordás tengely, max. 15LE teljesítmény leadásához, 500 min -1, hátsó hidraulikus csatlakozóval (Nem kompatibilis az EID5591 opcióval. Kötelező EID4605, javasolt EID4615 EID5510 vagy EID5511 ) a típusoknál TLT bordás tengely, max. 15LE teljesítmény leadásához, 500 min -1, hátsó hidraulikus csatlakozóval (Nem kompatibilis az EID4823 opcióval. Kötelező EID4605, javasolt EID4615 EID5510 vagy EID5511 ) a típusoknál Hátsó hidraulikus csatlakozó EID Gravitációs billenő készlet (kötelező EID4605) EID Folyamatos olajkör hidraulikus csatlakozóhoz (csak az EID4993 elosztóval együtt) EID Folyamatos olajkör hidraulikus csatlakozóhoz (csak az EID4991 elosztóval együtt) EID pólusú elektromos csatlakozó pótkocsihoz EID Hátsó 3 pont függesztés 37.7 típushoz. Nem kompatibilis az EID5591 opcióval. EID Hátsó 3 pont függesztés a típusokhoz. Nem kompatibilis az EID4823 opcióval. EID Hátsó 3 pont függesztés 37.8 típushoz. Nem kompatibilis az EID5591 opcióval. EID Hidraulikus elosztó 3 az 1-ben joystickkal, proporcionális soros vezérléssel (nem kompatibilis a személyemelő kosárral) EID4990 Hidraulikus elosztó proporcionális vezérlőkarral (nem kompatibilis a személyemelő kosárral) EID Hidraulikus elosztó proporcionális és szimultán vezérlőkarral (nem kompatibilis a személyemelő kosárral) EID km/h végsebesség a 93 kw motor típusoknál, felárral (homologizáció pótkocsi vontatására közúti közlekedésben opció rendelése esetén benne van az árban) EID km/h végsebesség a 74 kw motor típusoknál, felárral (homologizáció pótkocsi vontatására közúti közlekedésben opció rendelése esetén benne van az árban) EID Védőrács a kabin első szélvédőjére, homologizációval együtt nem rendelhető EID Levegő előmelegítő EID Víz előmelegítő EID Digitális tachométer (digitális sebességmérő) EID Autórádió CD lejátszóval EID Pneumatikus ülés EIX Klímaberendezés EIX Riasztó berendezés EID Állítható első fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG Állítható hátsó fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG3259

5 Dupla égős állítható első fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG Dupla égős állítható hátsó fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG Gyáritól eltérő szín EEA Ciklon előszűrő poros környezethez BHC Öntisztító előszűrő poros környezethez a típusoknál BHC Öntisztító előszűrő poros környezethez a típusoknál BHC Ventilátorlapát forgásirány váltó, kabinból vezérelt EID Gázmosós kipufogó EEA Katalizátoros kipufogó EEA /70x24 kerekek a standard kerekek helyett EID x22,5 kerekek a standard kerekek helyett EID Kerekek PU hab feltöltése 18x22,5 (max. seb. 20km/h-közúton nem használható) EID Kerekek PU hab feltöltése 405/70x20 (max. seb. 20km/h-közúton nem használható) EID Kerekek PU hab feltöltése 405/70x24 (max. seb. 20km/h-közúton nem használható) EID /70x20 pótkerék BVR3187/0C /70x24 pótkerék BVR3176/0C x22,5 pótkerék BVR3219/0C szivattyú a kar gyorsabb mozgatásához EID Kar felfüggesztés a 37.7 típushoz EID Kar felfüggesztés a 37.8 típushoz EID Kar felfüggesztés a típushoz EID Kar felfüggesztés a típushoz EID Kabin-komfort készlet (napfénytető, telefontartó, eszköztartó háló) EID CEE vonóhorog, max. 15 t tömeg vontatásához, d=31,5 EID CEE vonóhorog, max. 20 t tömeg vontatásához, d=32 EID Garancia: 2 (1+1) év ill üzemóráig Garancia: 3 (1+2) év ill üzemóráig Adapterek Emelővilla pár 120x45 mm L=1200 mm, 3,8 t BUD Villapár hosszabbító L=1900 mm 120x45/50 mm villákhoz BUD1051/0G Ellenlemez villához gyorscsatlakozó használatához BCV Állítható szélességű villapár, 120x45 L= 1200 BCV Villatartólemez magasító BUD1110/0G Villa ellenlemez magasító BUD1123/0G Dézsafogó csipesz BUD Pózna tartó és növénymozgató csipesz BUD fogú polipcsipesz 0,23 m 3 BUB Forgó rönkcsipesz, tartóval, hidraulikus csatlakozó szükséges EID4718 a és EID4717 a típusoknál (rönk átmérője min. 15cm max 35cm) BUD Körbála csipesz 2 bála mozgatásához (bála átmérő min.1,00m max. 1,80m) BUD Csipesz csomagolt bálához (bála átmérő min.1,00m max. 1,80m) BUD ágú körbála villa (szélessége 1,00m, a tüskék felhajthatók közúti szállításhoz) BUB2435/0G ágú körbála villa (szélessége 1,00m, a tüskék felhajthatók közúti szállításhoz) BUB2440/0G Rönkvilla (szélessége 2,00m) BUD Trágyavilla lefogóval (szélessége 2,00m) BUD az 1-ben kanál 1 m3, L= 2,35 m BUB Ásókanál fogakkal 0,85 m3, szélesség 2,25m éltakaróval BUB Ásókanál fogak nélkül 0,85 m3, L=2,25m éltakaróval a típusoknál BUB Ásókanál fogak nélkül 0,85 m3, L=2,25m éltakaróval a típusoknál BUB Könnyűanyag kanál 1,5 m3, szélesség 2,25m, fajsúly max. 0,8 t/m3 BUB Könnyűanyag kanál 1 m3, szélesség 2,35m, fajsúly max. 0,8 t/m3 BUB Könnyűanyag kanál 1,5 m3 lefogóval, szélesség 2,35m, fajsúly max. 0,8 t/m3 BUB Könnyűanyag kanál 2 m3 lefogóval, szélesség 2,35m, fajsúly max. 0,8 t/m3 BUB2424

6 Könnyűanyag kanál 2,5 m3 lefogóval, szélesség 2,35m, fajsúly max. 0,8 t/m3 BUB Csavaros acélél könnyűanyag kanálra BUB Csavaros acélél ásókanálhoz BUB Trágyakanál 1,2 m3, L=1,98 m BUB Anyagemelő kosár oldalajtóval 200x120x130 cm, 1000kg BUD Darukar csörlővel L=1,3 m, max. 2 t, emelőeszköz előkészítés szükséges EID5526 a típusoknál és EID4986 a típusoknál BUD Darukar horoggal L=1,3 m, max. 2 t, emelőeszköz előkészítés szükséges EID5526 a típusoknál és EID4986 a típusoknál BUD Darukar horoggal L=2,5 m, max. 1,2 t, emelőeszköz előkészítés szükséges EID5526 a típusoknál és EID4986 a típusoknál BUD Darukar csörlővel L=2,5 m, max. 1,2 t, emelőeszköz előkészítés szükséges EID5526 a típusoknál és EID4986 a típusoknál BUD Csörlő villatartóra, max. 2,5 t, kötélvezetővel dupla vonóerő, emelőeszköz előkészítés szükséges EID5526 a típusoknál és EID4986 a típusoknál BUD Csörlő villatartóra, max. 2,5 t, dupla vonóerő kötélvezetővel, emelőeszköz előkészítés szükséges EID4986 a típusoknál BUD Csörlő villatartóra, max. 2,5 t, dupla vonóerő kötélvezetővel, emelőeszköz előkészítés szükséges EID4986 a típusoknál) BUD4342 Emelőkar horoggal L=1 m, max. 2,5 t, (emelőeszköz előkészítés szükséges EID5526 a típusoknál és EID4986 a típusoknál) BUD Horog villatartóra BUB Hótolólap L=2,9 m BUD1153
