DET 320 B1R2 típusú traktor tolólapáttal és talajlazító eszközzel

Átírás

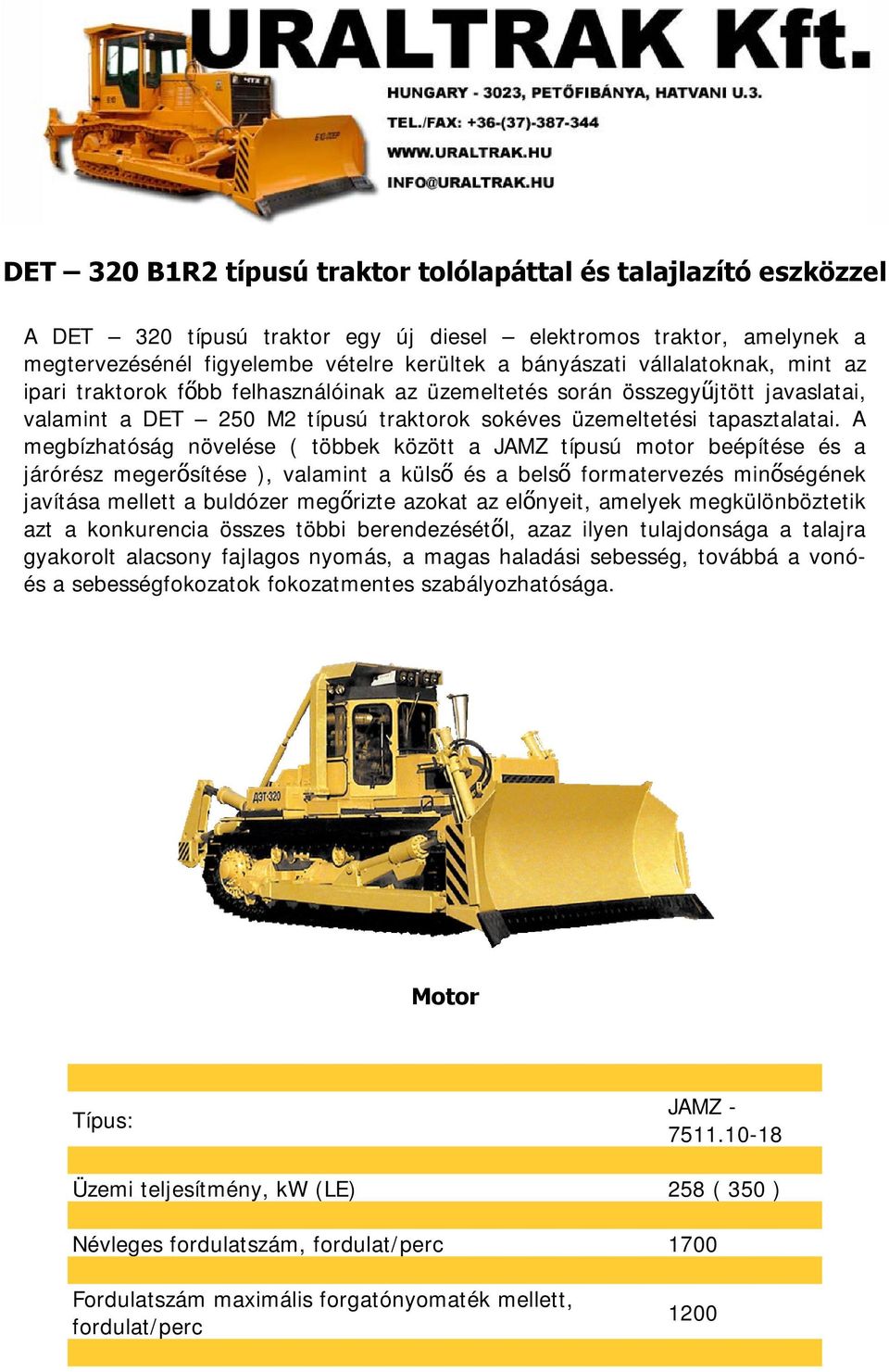

1 DET 320 B1R2 típusú traktor tolólapáttal és talajlazító eszközzel A DET 320 típusú traktor egy új diesel elektromos traktor, amelynek a megtervezésénél figyelembe vételre kerültek a bányászati vállalatoknak, mint az ipari traktorok főbb felhasználóinak az üzemeltetés során összegyűjtött javaslatai, valamint a DET 250 M2 típusú traktorok sokéves üzemeltetési tapasztalatai. A megbízhatóság növelése ( többek között a JAMZ típusú motor beépítése és a járórész megerősítése ), valamint a külső és a belső formatervezés minőségének javítása mellett a buldózer megőrizte azokat az előnyeit, amelyek megkülönböztetik azt a konkurencia összes többi berendezésétől, azaz ilyen tulajdonsága a talajra gyakorolt alacsony fajlagos nyomás, a magas haladási sebesség, továbbá a vonóés a sebességfokozatok fokozatmentes szabályozhatósága. Motor Típus: JAMZ Üzemi teljesítmény, kw (LE) 258 ( 350 ) Névleges fordulatszám, fordulat/perc 1700 Fordulatszám maximális forgatónyomaték mellett, fordulat/perc 1200

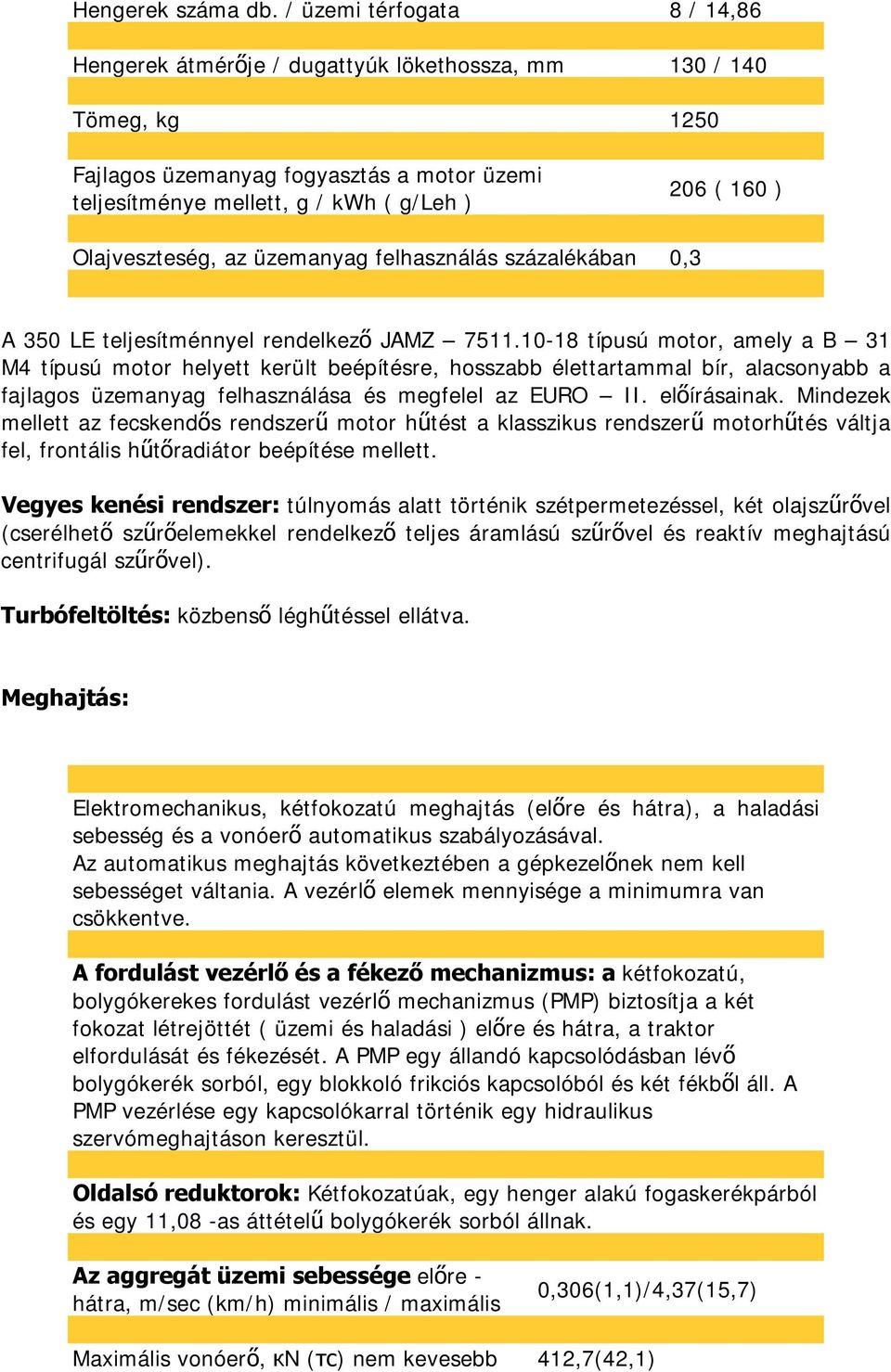

2 Hengerek száma db. / üzemi térfogata 8 / 14,86 Hengerek átmérője / dugattyúk lökethossza, mm 130 / 140 Tömeg, kg 1250 Fajlagos üzemanyag fogyasztás a motor üzemi teljesítménye mellett, g / kwh ( g/leh ) 206 ( 160 ) Olajveszteség, az üzemanyag felhasználás százalékában 0,3 A 350 LE teljesítménnyel rendelkező JAMZ típusú motor, amely a B 31 M4 típusú motor helyett került beépítésre, hosszabb élettartammal bír, alacsonyabb a fajlagos üzemanyag felhasználása és megfelel az EURO II. előírásainak. Mindezek mellett az fecskendős rendszerű motor hűtést a klasszikus rendszerű motorhűtés váltja fel, frontális hűtőradiátor beépítése mellett. Vegyes kenési rendszer: túlnyomás alatt történik szétpermetezéssel, két olajszűrővel (cserélhető szűrőelemekkel rendelkező teljes áramlású szűrővel és reaktív meghajtású centrifugál szűrővel). Turbófeltöltés: közbenső léghűtéssel ellátva. Meghajtás: Elektromechanikus, kétfokozatú meghajtás (előre és hátra), a haladási sebesség és a vonóerő automatikus szabályozásával. Az automatikus meghajtás következtében a gépkezelőnek nem kell sebességet váltania. A vezérlő elemek mennyisége a minimumra van csökkentve. A fordulást vezérlő és a fékező mechanizmus: a kétfokozatú, bolygókerekes fordulást vezérlő mechanizmus (PMP) biztosítja a két fokozat létrejöttét ( üzemi és haladási ) előre és hátra, a traktor elfordulását és fékezését. A PMP egy állandó kapcsolódásban lévő bolygókerék sorból, egy blokkoló frikciós kapcsolóból és két fékből áll. A PMP vezérlése egy kapcsolókarral történik egy hidraulikus szervómeghajtáson keresztül. Oldalsó reduktorok: Kétfokozatúak, egy henger alakú fogaskerékpárból és egy 11,08 -as áttételű bolygókerék sorból állnak. Az aggregát üzemi sebessége előre - hátra, m/sec (km/h) minimális / maximális 0,306(1,1)/4,37(15,7) Maximális vonóerő, кn (тс) nem kevesebb 412,7(42,1)

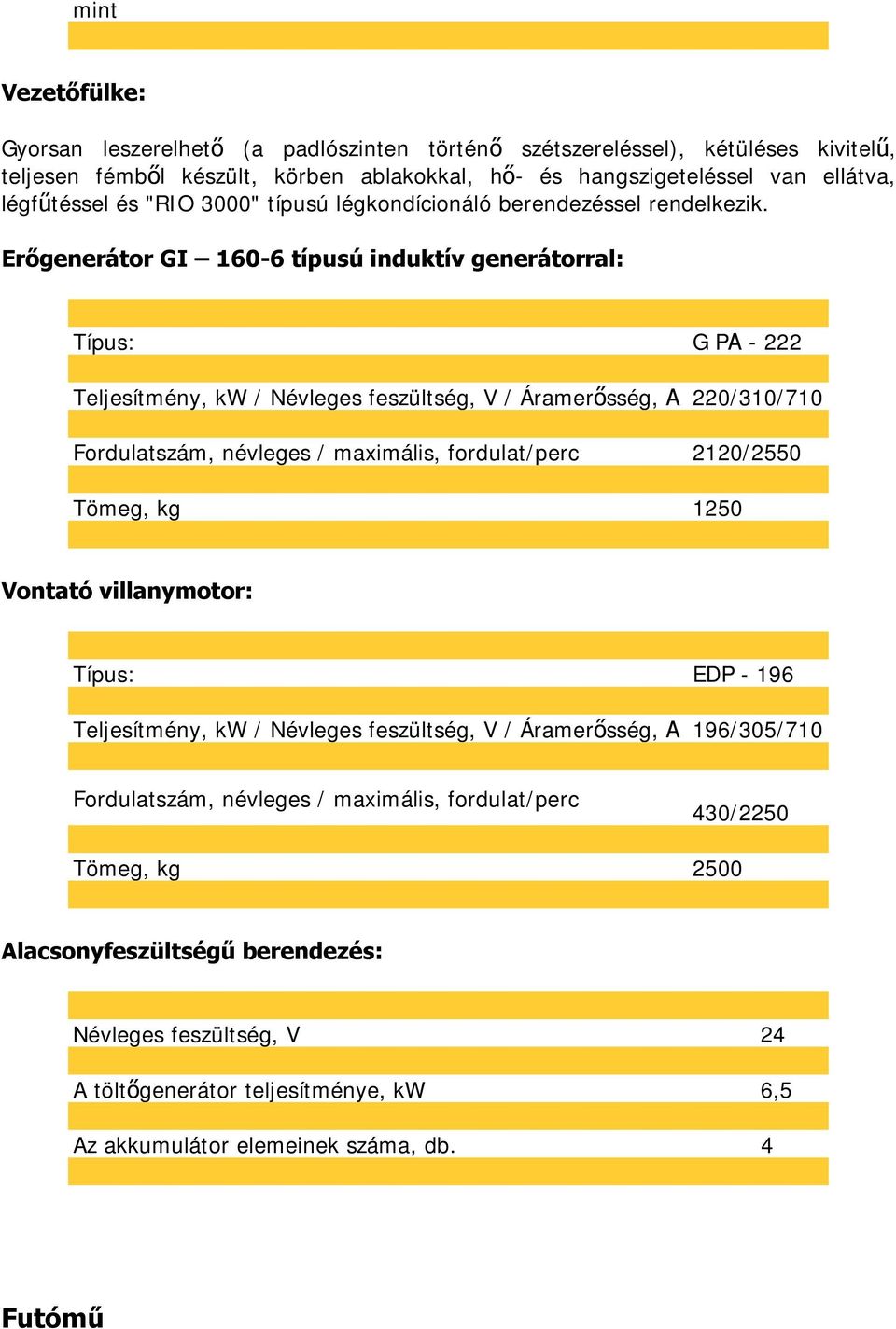

3 mint Vezetőfülke: Gyorsan leszerelhető (a padlószinten történő szétszereléssel), kétüléses kivitelű, teljesen fémből készült, körben ablakokkal, hő- és hangszigeteléssel van ellátva, légfűtéssel és "RIO 3000" típusú légkondícionáló berendezéssel rendelkezik. Erőgenerátor GI típusú induktív generátorral: Típus: G PА Teljesítmény, kw / Névleges feszültség, V / Áramerősség, А 220/310/710 Fordulatszám, névleges / maximális, fordulat/perc 2120/2550 Tömeg, kg 1250 Vontató villanymotor: Típus: EDP Teljesítmény, kw / Névleges feszültség, V / Áramerősség, А 196/305/710 Fordulatszám, névleges / maximális, fordulat/perc 430/2250 Tömeg, kg 2500 Alacsonyfeszültségű berendezés: Névleges feszültség, V 24 A töltőgenerátor teljesítménye, kw 6,5 Az akkumulátor elemeinek száma, db. 4 Futómű

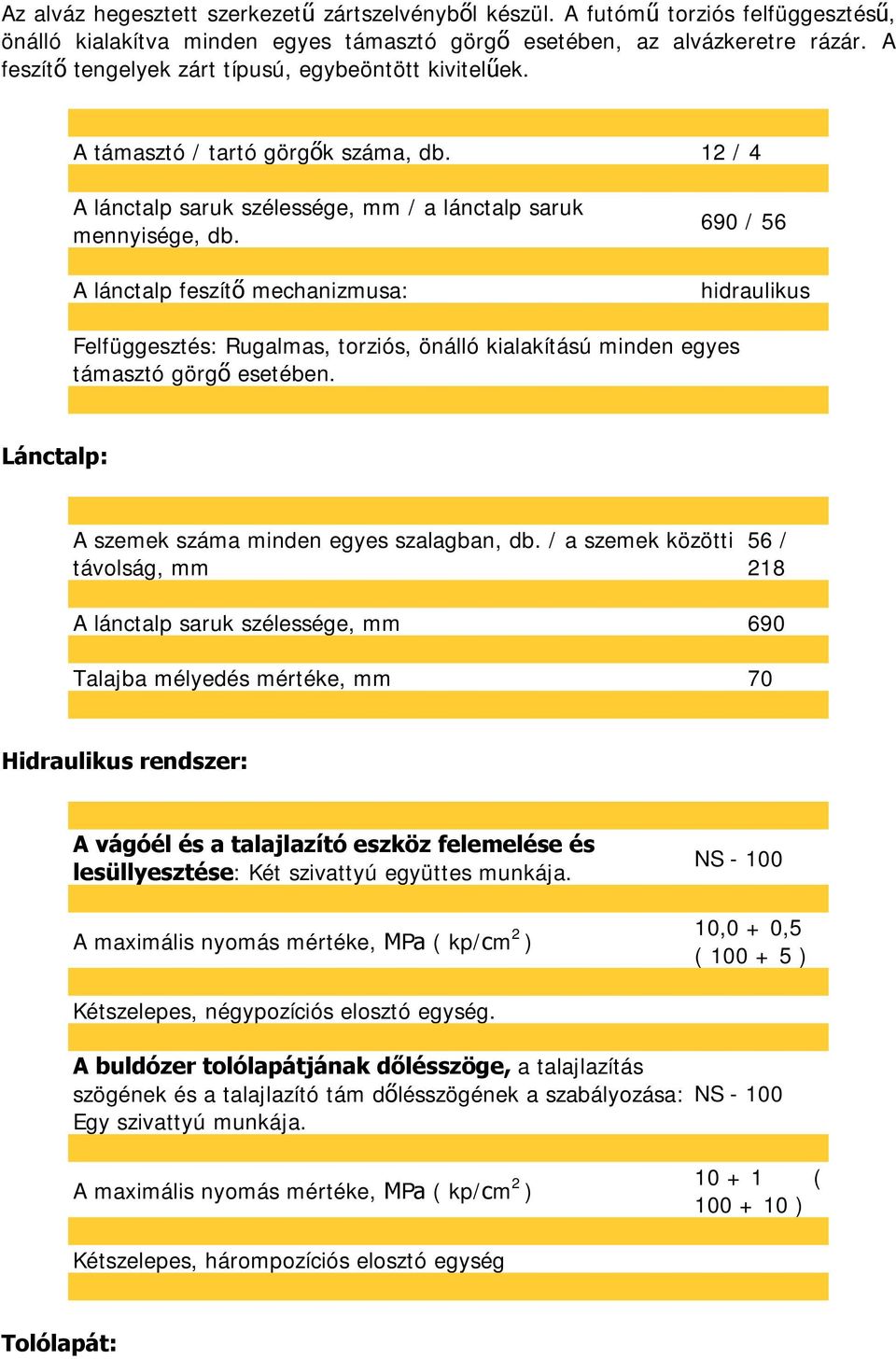

4 Az alváz hegesztett szerkezetű zártszelvényből készül. A futómű torziós felfüggesztésű, önálló kialakítva minden egyes támasztó görgő esetében, az alvázkeretre rázár. A feszítő tengelyek zárt típusú, egybeöntött kivitelűek. A támasztó / tartó görgők száma, db. 12 / 4 A lánctalp saruk szélessége, mm / a lánctalp saruk mennyisége, db. A lánctalp feszítő mechanizmusa: 690 / 56 hidraulikus Felfüggesztés: Rugalmas, torziós, önálló kialakítású minden egyes támasztó görgő esetében. Lánctalp: A szemek száma minden egyes szalagban, db. / a szemek közötti távolság, mm 56 / 218 A lánctalp saruk szélessége, mm 690 Talajba mélyedés mértéke, mm 70 Hidraulikus rendszer: A vágóél és a talajlazító eszköz felemelése és lesüllyesztése: Két szivattyú együttes munkája. A maximális nyomás mértéke, МPа ( kp/сm 2 ) NS ,0 + 0,5 ( ) Kétszelepes, négypozíciós elosztó egység. A buldózer tolólapátjának dőlésszöge, a talajlazítás szögének és a talajlazító tám dőlésszögének a szabályozása: Egy szivattyú munkája. NS A maximális nyomás mértéke, МPа ( kp/сm 2 ) ( ) Kétszelepes, hárompozíciós elosztó egység Tolólapát:

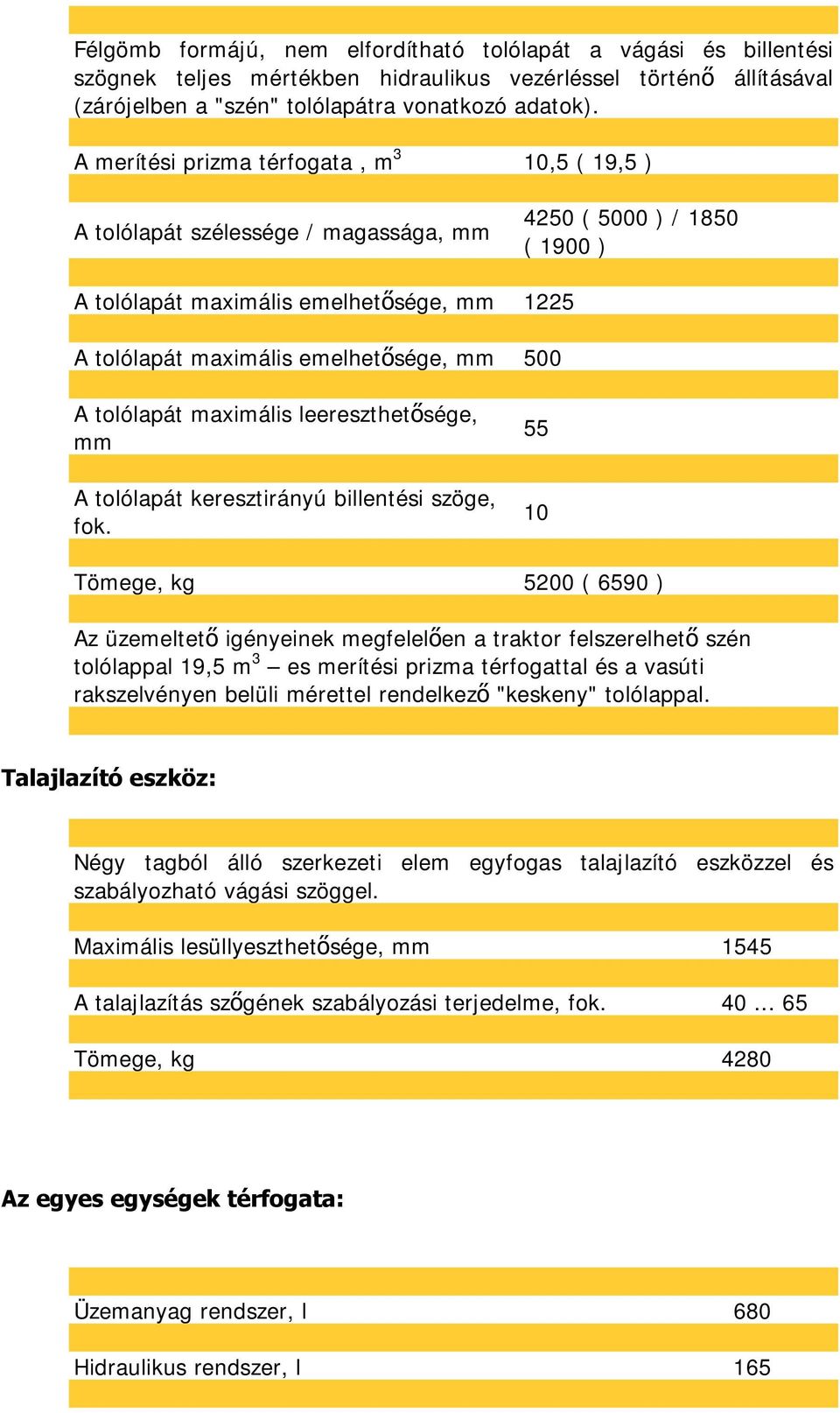

5 Félgömb formájú, nem elfordítható tolólapát a vágási és billentési szögnek teljes mértékben hidraulikus vezérléssel történő állításával (zárójelben a "szén" tolólapátra vonatkozó adatok). A merítési prizma térfogata, m 3 10,5 ( 19,5 ) A tolólapát szélessége / magassága, mm 4250 ( 5000 ) / 1850 ( 1900 ) A tolólapát maximális emelhetősége, mm 1225 A tolólapát maximális emelhetősége, mm 500 A tolólapát maximális leereszthetősége, mm A tolólapát keresztirányú billentési szöge, fok Tömege, kg 5200 ( 6590 ) Az üzemeltető igényeinek megfelelően a traktor felszerelhető szén tolólappal 19,5 m 3 es merítési prizma térfogattal és a vasúti rakszelvényen belüli mérettel rendelkező "keskeny" tolólappal. Talajlazító eszköz: Négy tagból álló szerkezeti elem egyfogas talajlazító eszközzel és szabályozható vágási szöggel. Maximális lesüllyeszthetősége, mm 1545 A talajlazítás szőgének szabályozási terjedelme, fok Tömege, kg 4280 Az egyes egységek térfogata: Üzemanyag rendszer, l 680 Hidraulikus rendszer, l 165

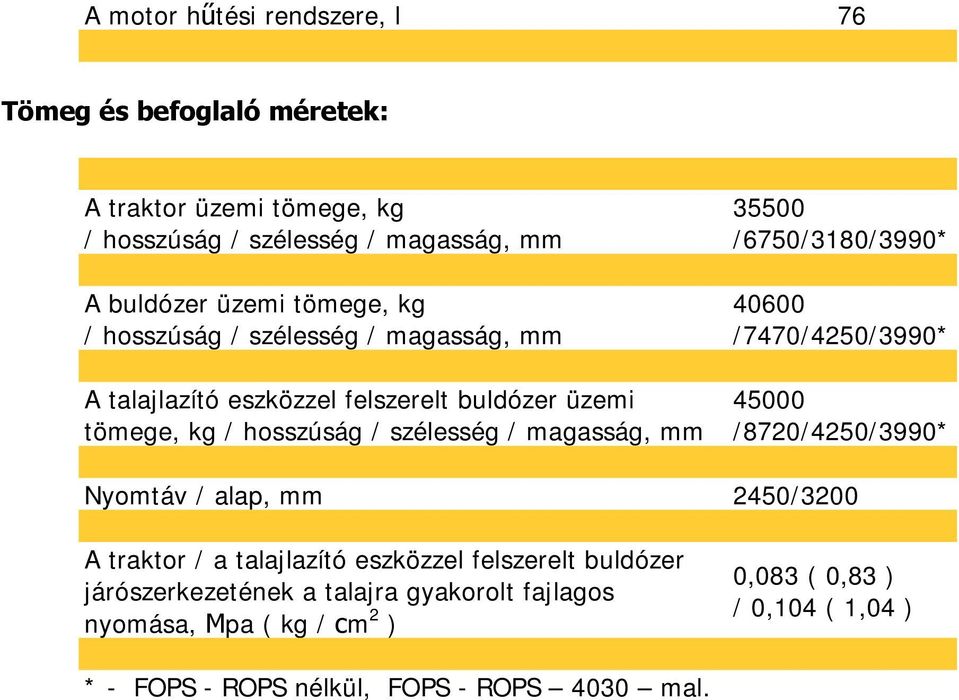

6 A motor hűtési rendszere, l 76 Tömeg és befoglaló méretek: A traktor üzemi tömege, kg / hosszúság / szélesség / magasság, mm A buldózer üzemi tömege, kg / hosszúság / szélesség / magasság, mm A talajlazító eszközzel felszerelt buldózer üzemi tömege, kg / hosszúság / szélesség / magasság, mm /6750/3180/3990* /7470/4250/3990* /8720/4250/3990* Nyomtáv / alap, mm 2450/3200 A traktor / a talajlazító eszközzel felszerelt buldózer járószerkezetének a talajra gyakorolt fajlagos nyomása, Мpa ( kg / сm 2 ) 0,083 ( 0,83 ) / 0,104 ( 1,04 ) * - FOPS - ROPS nélkül, FOPS - ROPS 4030 mal.
