MINIKOTRÓ. ViO50U. 4700/4770 kg. Call for Yanmar solutions

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "MINIKOTRÓ. ViO50U. 4700/4770 kg. Call for Yanmar solutions"

Elemér Hajdu
9 évvel ezelőtt
Látták:

1 MINIKOTRÓ 4700/4770 kg Call for Yanmar solutions

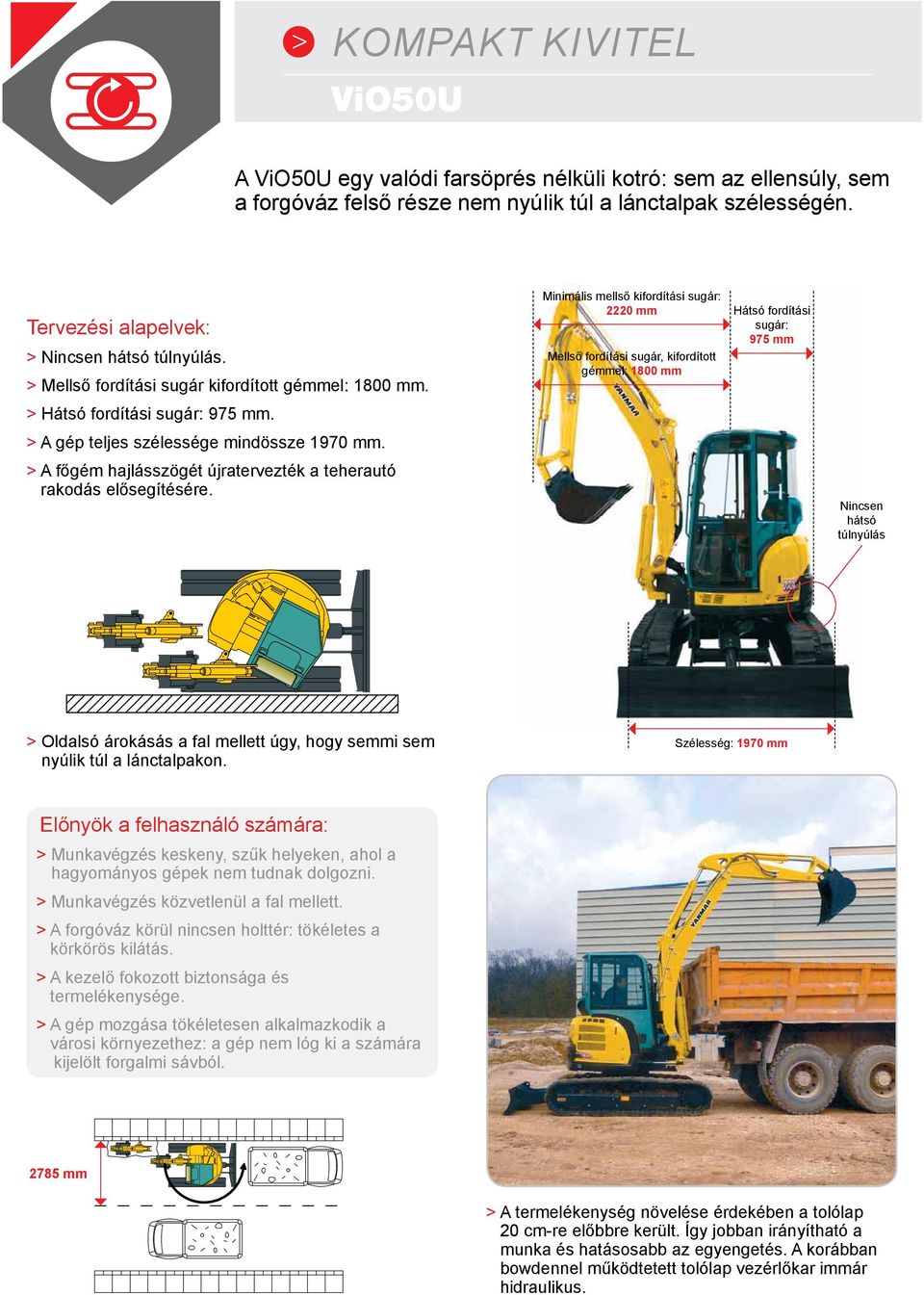

2 KOMPAKT KIVITEL A egy valódi farsöprés nélküli kotró: sem az ellensúly, sem a forgóváz felső része nem nyúlik túl a lánctalpak szélességén. Tervezési alapelvek: > Nincsen hátsó túlnyúlás. > Mellső fordítási sugár kifordított gémmel: 1800 mm. > Hátsó fordítási sugár: 975 mm. > A gép teljes szélessége mindössze 1970 mm. > A főgém hajlásszögét újratervezték a teherautó rakodás elősegítésére. Minimális mellső kifordítási sugár: 2220 mm Mellső fordítási sugár, kifordított gémmel: 1800 mm Hátsó fordítási sugár: 975 mm Nincsen hátsó túlnyúlás > Oldalsó árokásás a fal mellett úgy, hogy semmi sem nyúlik túl a lánctalpakon. Szélesség: 1970 mm Előnyök a felhasználó számára: > Munkavégzés keskeny, szűk helyeken, ahol a hagyományos gépek nem tudnak dolgozni. > Munkavégzés közvetlenül a fal mellett. > A forgóváz körül nincsen holttér: tökéletes a körkörös kilátás. > A kezelő fokozott biztonsága és termelékenysége. > A gép mozgása tökéletesen alkalmazkodik a városi környezethez: a gép nem lóg ki a számára kijelölt forgalmi sávból mm > A termelékenység növelése érdekében a tolólap 20 cm-re előbbre került. Így jobban irányítható a munka és hatásosabb az egyengetés. A korábban bowdennel működtetett tolólap vezérlőkar immár hidraulikus.

> A főgém hajlásszögét újratervezték a teherautó rakodás elősegítésére.

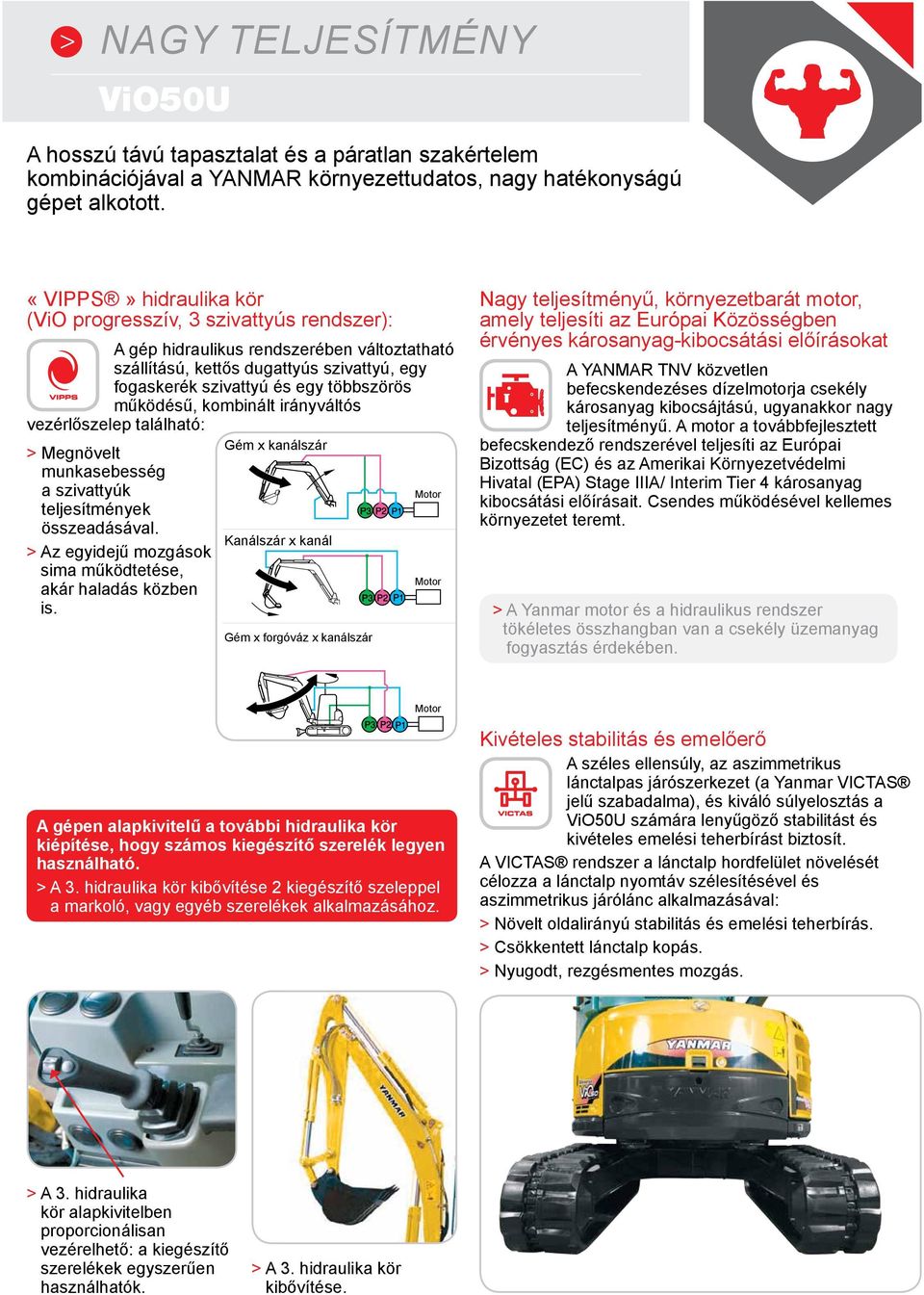

3 NAGY TELJESÍTMÉNY A hosszú távú tapasztalat és a páratlan szakértelem kombinációjával a YANMAR környezettudatos, nagy hatékonyságú gépet alkotott. «VIPPS» hidraulika kör (ViO progresszív, 3 szivattyús rendszer): A gép hidraulikus rendszerében változtatható szállítású, kettős dugattyús szivattyú, egy fogaskerék szivattyú és egy többszörös működésű, kombinált irányváltós vezérlőszelep található: Gém x kanálszár > Megnövelt munkasebesség a szivattyúk Motor teljesítmények összeadásával. Kanálszár x kanál > Az egyidejű mozgások sima működtetése, Motor akár haladás közben is. Gém x forgóváz x kanálszár Nagy teljesítményű, környezetbarát motor, amely teljesíti az Európai Közösségben érvényes károsanyag-kibocsátási előírásokat A YANMAR TNV közvetlen befecskendezéses dízelmotorja csekély károsanyag kibocsájtású, ugyanakkor nagy teljesítményű. A motor a továbbfejlesztett befecskendező rendszerével teljesíti az Európai Bizottság (EC) és az Amerikai Környezetvédelmi Hivatal (EPA) Stage IIIA/ Interim Tier 4 károsanyag kibocsátási előírásait. Csendes működésével kellemes környezetet teremt. > A Yanmar motor és a hidraulikus rendszer tökéletes összhangban van a csekély üzemanyag fogyasztás érdekében. Motor A gépen alapkivitelű a további hidraulika kör kiépítése, hogy számos kiegészítő szerelék legyen használható. > A 3. hidraulika kör kibővítése 2 kiegészítő szeleppel a markoló, vagy egyéb szerelékek alkalmazásához. Kivételes stabilitás és emelőerő A széles ellensúly, az aszimmetrikus lánctalpas járószerkezet (a Yanmar VICTAS jelű szabadalma), és kiváló súlyelosztás a számára lenyűgöző stabilitást és kivételes emelési teherbírást biztosít. A VICTAS rendszer a lánctalp hordfelület növelését célozza a lánctalp nyomtáv szélesítésével és aszimmetrikus járólánc alkalmazásával: > Növelt oldalirányú stabilitás és emelési teherbírás. > Csökkentett lánctalp kopás. > Nyugodt, rezgésmentes mozgás. > A 3. hidraulika kör alapkivitelben proporcionálisan vezérelhető: a kiegészítő szerelékek egyszerűen használhatók. > A 3. hidraulika kör kibővítése.

működésű, kombinált irányváltós vezérlőszelep található: Gém x kanálszár > Megnövelt munkasebesség a szivattyúk Motor teljesítmények összeadásával.

4 KÉNYELEM A gép üzemeltetése élvezetes. Kényelmes kezelőhely. Nagy kezelőhely az akadályok nélküli üzemeltetéshez > Még ha a farsöprés nélküli is a gép, a a saját kategóriájában a legnagyobb fülkével rendelkezik, ami egyszerű, akadálymentes kezelőhelyet biztosít. Függesztett ülés (alapkivitelű) > A ülésének rugózása beállítható a vezető súlyához. Ez növeli a kezelés kényelmét, csökkenti a lökéseket és a vibrációt. Biztonságos és ergonomikus szervó rendszer > A joystick karok, kartámaszok és haladás vezérlőkarok elhelyezése tökéletes. Joystick karok és kényelmes kartámaszok > Könnyen megmarkolható, kifáradást nem okozó joystick karok. A kényelmesen elhelyezett kartámaszok kiváló vezérlési érzetet adnak hosszú üzemórákon keresztül. Egyéb felszerelések: Kihajtható lábtámasz a lábtér növelésére, haladás vezérlőpedálok, 12V-os elektromos csatlakozó, pohártartó, papírtartó, alapkivitelű gázolaj feltöltő szivattyú stb.

biztosít. Függesztett ülés (alapkivitelű) > A ülésének rugózása beállítható a vezető súlyához. Ez növeli a kezelés kényelmét, csökkenti a lökéseket és a vibrációt.

5 BIZTONSÁG ÉS MEGBÍZHATÓSÁG Megnövelt merevségű, ISO szabvány szerinti fülke a biztonság és megbízhatóság érdekében A fülke nagy szilárdságú és merevségű ROPS elemei növelik a vezetőtér védelmét felborulás esetén. A fülke megfelel a FOPS 1 szabványnak is, amely a leeső tárgyaktól védi meg a kezelőt. A masszív fülke tehát kényelmes és megbízható munkahely a kezelő számára. > A reteszelő kar felemelt helyzete megakadályozza a motor indítását, kizárva a véletlen működtetés lehetőségét. > Az alapkivitelű visszapillantó tükrökben a kezelő biztonságosan ellenőrizheti a gép mögötti területet, hogy ne veszélyeztesse mások testi épségét. > Alapkivitelű felszerelés a gém alsó részére, védetten felszerelt munkalámpa. Ez a széles látószöget biztosító szélvédővel együtt éjszaka is kényelmes munkavégzést tesz lehetővé. ROPS Felborulás esetén védő szerkezet (bukókeret) ISO 3471 FOPS 1 Leeső tárgyak esetén védő berendezés ISO / 1. szint További felszerelések: rögzítési (emelési) pontok a járószerkezeten és a tolólapon a szállítás megkönnyítésére, üvegtörő kalapács, nagyméretű kapaszkodók

> A reteszelő kar felemelt helyzete megakadályozza a motor indítását, kizárva a véletlen működtetés lehetőségét.

6 KARBANTARTÁS A gép egyszerű karbantartású felépítése gyors és könnyű hozzáférést biztosít minden szükséges helyen. > A hidraulika tömlők gondos vezetése és védelme a gémen és a gép jobb oldalán, a lépcső alatt. A lépcső leszerelhető, így hozzáférhetők a csatlakozók és a szerelék tömlők. > Valamennyi karbantartási hely könnyen hozzáférhető: motortér, szűrők, nyomásmérő helyek, hidraulika szivattyúk. > A munkahengerek (a szárak és a henger) teljesen védettek rugalmas acéllemezekkel, amelyek ellenállnak az esetleges ütéseknek. > Az ellensúly elhelyezése olyan, hogy védi az oldalsó lemezeket az esetleges ütődésektől. A forgóváz bal és jobb sarkán elhelyezett további műanyag védőburkolatok növelik a gép ellenállását.

> Valamennyi karbantartási hely könnyen hozzáférhető: motortér, szűrők, nyomásmérő helyek, hidraulika szivattyúk.

7 MŰSZAKI ADATOK Üzemi tömeg, +-2% (EC szabvány szerint): > 4700 / 4770 kg (gumi lánctalp / acél lánctalp) Szállítási tömeg, +-2% (EC szabvány szerint): > 4625 / 4695 kg (gumi lánctalp / acél lánctalp) TLT Elméleti adat 2400 ford/percnél Nyomás Olajáramlás A műszaki változtatás jogát fenntartjuk. Minden méret mm-ben, az alapkivitelű Yanmar kanállal értendő. 4 hengeres Yanmar motor Hidraulika kör Teljesítmény adatok Járószerkezet Egyéb felszerelések Külön rendelhető felszerelések Típus 4TNV88-BXBVA Névleges teljesítmény 29,5 kw (40,1 LE / ford/perc) Lökettérfogat 2189 cm 3 Max. nyomaték 141 Nm / 1200 ford/perc Rendszer olajtérfogat 64 l Max. nyomás 220 bar 2 darab, változtatható szállítású dugattyús szivattyú 2 x 40,3 l/perc 1 fogaskerék szivattyú 1 x 40,3 l/perc Haladási sebesség 2,3 / 4,6 km/h Forgatási sebesség 10 ford/perc Ásóerő (kanálszár) 2250 kp Ásóerő (kanál) 3800 kp Kapaszkodóképesség 30 Talajnyomás 0,295 / 0,268 kg/cm 2 Lánctalp szélesség 350 mm Szabadmagasság 270 mm Tolólap (szélesség x magasság) 1970 x 400 mm Üzemanyagtartály 67 l Hűtőrendszer 6,7 l Szállítási méretek 5250 x 1970 x 2640 mm HOSSZxSZÉLxMAG Zajszint (2000/14/EC és 2005/88/EC) > Speciális festés > Klímaberendezés > Bio-olaj > Hidr. gyorscsatlakozók > Potenciométerek a 3. hidraulika körben > Kényelmes szövet ülés pneumatikus felfüggesztéssel > Alapkivitelű, ároktisztító és forgatható kanalak > Hosszú kanálszár (+ 200 mm) > 4. hidraulika kör (ki-/ bekapcsolható) > 4. hidraulika kör proporcionális vezérléssel предупреждения о перегрузке; 82 dba (LpA) 96 dba (LwA) > Lopásgátló berendezés (billentyűzettel / gombokkal) > GPS nyomkövető > Autórádió USB kapcsolattal > Biztonsági szelep a rakodáshoz > 2 kiegészítő LED-es munkalámpa a fülkén > 1 LED-es munkalámpa a fülke hátsó részén + 1 LED-es forgófény > Forgófény mágneses talppal > Központi kenőrendszer > Magas nyomás kiépítése a hidraulikus gyorscsatlakozókhoz > Hidraulikus bontókalapács A táblázatokban szereplő adatok a gép emelési teherbírását jelzik az ISO szabvány szerint. Az értékek nem tartalmazzák a kanál súlyát, valamint a maximális billentő terhelés 75%-ának, vagy a max. hidraulikus emelőerő 87%-ának felelnek meg. A *-gal jelölt adatok az emelőerő hidraulikus határértékei. 0 ~ 220 bar 81 ~ 54 l/perc 0 ~ 220 bar 81 ~ 54 l/perc > Az olajnyomás az olajáramlás növekedésével arányosan csökken. Fülkével szerelt gépek, gumi lánctalppal, 115 kg-os kanállal (500 mm). A: Kinyúlás a forgástengelytől (m). B: Horogmagasság (m). C: Teherbírás (kg). Teherbírás, a gém a gép mellső része felett Tolólap a talajra lenyomva Teherbírás, a gém a gép oldala felett derékszögben A Maximális 4,0 3,0 2,5 B 4,0 700 * ,0 535 * * ,0 455 * *995 *1170 * ,0 430 * * * * * * * *2450-1,0 520 * * * *2310-2,0 805 * * *1650 Tolólap felemelve A Maximális 4,0 3,0 2,5 B 4,0 700 * , * , *1160 * , , , C C

4 hengeres Yanmar motor Hidraulika kör Teljesítmény adatok Járószerkezet Egyéb felszerelések Külön rendelhető felszerelések Típus 4TNV88-BXBVA Névleges teljesítmény 29,5 kw (40,1 LE / 2 400

8 Franciaországban nyomtatták A gyártó fenntartja a fenti adatok előzetes értesítés nélküli változtatásának jogát További információkért forduljon a helyi Yanmar Európai Építőgép képviselethez. Yanmar Construction Equipment Europe S.A.S. 25, rue de la Tambourine SAINT DIZIER FRANCE contact@yanmar.fr HU 0113
