1 MINIKOTRÓ 5325/5395 kg Call for Yanmar solutions

2 KOMPAKT KIVITEL A egy valódi farsöprés nélküli kotró: sem az ellensúly, sem a forgóváz felső része nem nyúlik túl a lánctalpak szélességén. Tervezési alapelvek: A ideális kompromisszumot jelent a kivételes teljesítményű, sokoldalú, csekély üzemanyag fogyasztású és a nagy tartósságú jellemzőivel. A Yanmar valódi farsöprés nélküli gépe tökéletes megoldás a hatékony munkavégzésre. > Nincsen hátsó túlnyúlás. > Mellső fordítási sugár kifordított gémmel: 1730 mm. > Hátsó fordítási sugár: 975 mm. > A gép teljes szélessége mindössze 1,990 mm. > A gém kevésbé hajlik, mint a korábbi változatoknál, hogy a teherautó fölé jobban benyúljon, így nagyobb a termelékenység lerakodáskor. > A három típusa külön rendelésre hosszú kanálszárral (+ 330 mm) is felszerelhető. Nincsen hátsó túlnyúlás Hátsó fordítási sugár: 975 mm Mellső fordítási sugár: 2180 mm Mellső fordítási sugár, kifordított gémmel: 1730 mm Szélesség: 1990 mm Még a gémtőcsap kifordítója is a gép szélességén belül marad A gép mellső oldalát is úgy tervezték, hogy ne nyúljon ki a lánctalp szélességéből, ezzel a kivételesen csekély sugárral forgatható. Szűk helyeken nagy biztonsággal és hatékonysággal üzemeltethető ugyanúgy, mint az átlagos munkahelyeken. Semmi túlnyúlás. Kiváló mellső elfordíthatóság.

3 Kilátás a hagyományos gépekből Kilátás a gépből A hátsó holtteret minimálisra csökkentették: optimális kilátás a gépre körben > Széles ablakok a tökéletes láthatóság érdekében. > A mellső kilátás is tökéletes, a szélvédő pedig felemelhető a körülálló dolgozókkal történő jobb kommunikáció elősegítésére mm A gép különösen alkalmas a városi környezetben történő munkavégzésre: Elegendő egy forgalmi sáv lezárása. Előnyök a felhasználó számára: teljesítmény és termelékenység > Munkavégzés keskeny, szűk helyeken, ahol a hagyományos gépek nem tudnak dolgozni. > Munkavégzés közvetlenül a fal mellett. > A forgóváz körül nincsen holttér: tökéletes a körkörös kilátás. > A kezelő fokozott biztonsága és termelékenysége. > Kategóriájában kiváló ásóerő.

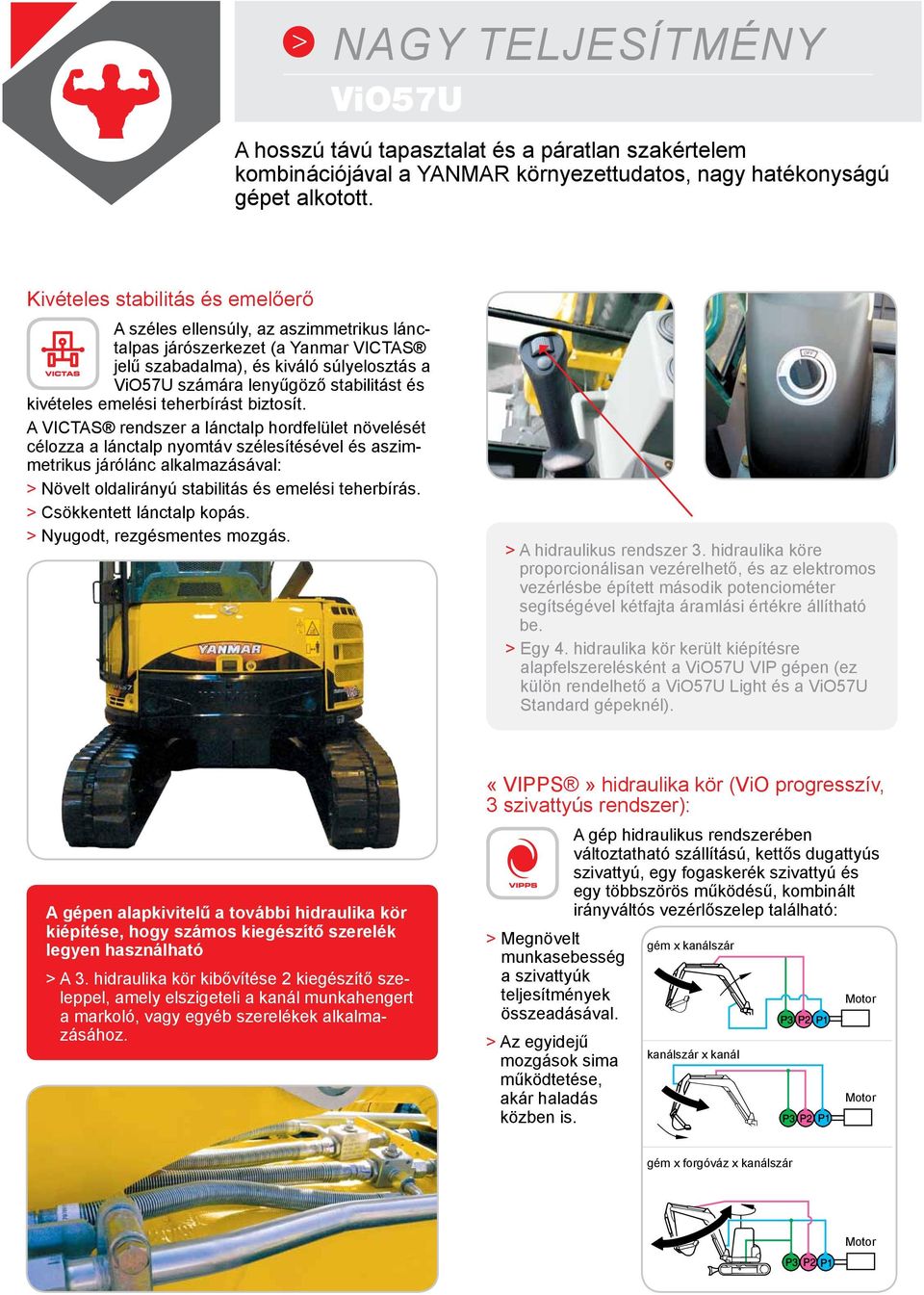

4 NAGY TELJESÍTMÉNY A hosszú távú tapasztalat és a páratlan szakértelem kombinációjával a YANMAR környezettudatos, nagy hatékonyságú gépet alkotott. Kivételes stabilitás és emelőerő A széles ellensúly, az aszimmetrikus lánctalpas járószerkezet (a Yanmar VICTAS jelű szabadalma), és kiváló súlyelosztás a számára lenyűgöző stabilitást és kivételes emelési teherbírást biztosít. A VICTAS rendszer a lánctalp hordfelület növelését célozza a lánctalp nyomtáv szélesítésével és aszimmetrikus járólánc alkalmazásával: > Növelt oldalirányú stabilitás és emelési teherbírás. > Csökkentett lánctalp kopás. > Nyugodt, rezgésmentes mozgás. > A hidraulikus rendszer 3. hidraulika köre proporcionálisan vezérelhető, és az elektromos vezérlésbe épített második potenciométer segítségével kétfajta áramlási értékre állítható be. > Egy 4. hidraulika kör került kiépítésre alapfelszerelésként a VIP gépen (ez külön rendelhető a Light és a Standard gépeknél). A gépen alapkivitelű a további hidraulika kör kiépítése, hogy számos kiegészítő szerelék legyen használható > A 3. hidraulika kör kibővítése 2 kiegészítő szeleppel, amely elszigeteli a kanál munkahengert a markoló, vagy egyéb szerelékek alkalmazásához. «VIPPS» hidraulika kör (ViO progresszív, 3 szivattyús rendszer): A gép hidraulikus rendszerében változtatható szállítású, kettős dugattyús szivattyú, egy fogaskerék szivattyú és egy többszörös működésű, kombinált irányváltós vezérlőszelep található: > Megnövelt gém x kanálszár munkasebesség a szivattyúk teljesítmények Motor összeadásával. > Az egyidejű kanálszár x kanál mozgások sima működtetése, akár haladás Motor közben is. gém x forgóváz x kanálszár Motor

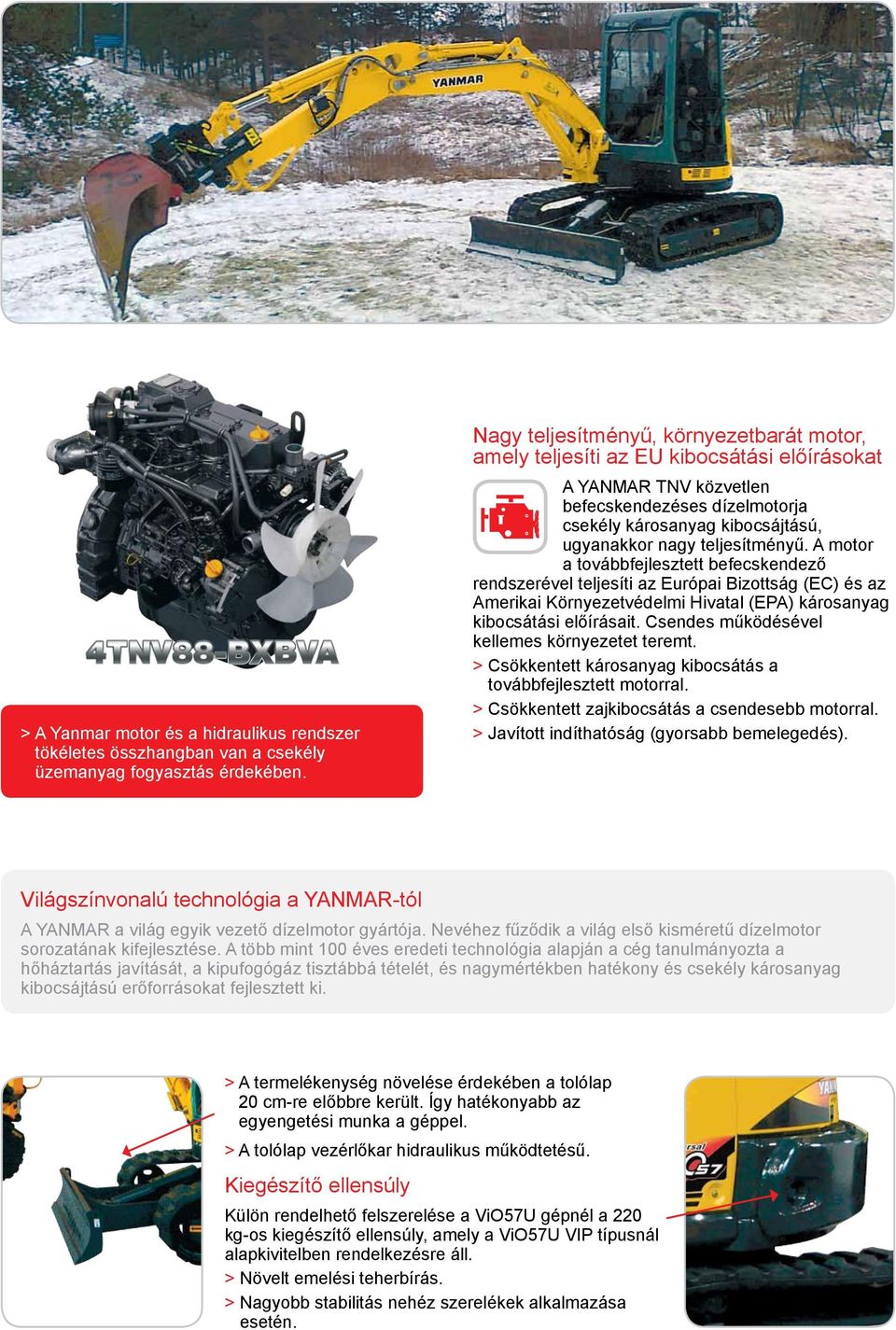

5 > A Yanmar motor és a hidraulikus rendszer tökéletes összhangban van a csekély üzemanyag fogyasztás érdekében. Nagy teljesítményű, környezetbarát motor, amely teljesíti az EU kibocsátási előírásokat A YANMAR TNV közvetlen befecskendezéses dízelmotorja csekély károsanyag kibocsájtású, ugyanakkor nagy teljesítményű. A motor a továbbfejlesztett befecskendező rendszerével teljesíti az Európai Bizottság (EC) és az Amerikai Környezetvédelmi Hivatal (EPA) károsanyag kibocsátási előírásait. Csendes működésével kellemes környezetet teremt. > Csökkentett károsanyag kibocsátás a továbbfejlesztett motorral. > Csökkentett zajkibocsátás a csendesebb motorral. > Javított indíthatóság (gyorsabb bemelegedés). Világszínvonalú technológia a YANMAR-tól A YANMAR a világ egyik vezető dízelmotor gyártója. Nevéhez fűződik a világ első kisméretű dízelmotor sorozatának kifejlesztése. A több mint 100 éves eredeti technológia alapján a cég tanulmányozta a hőháztartás javítását, a kipufogógáz tisztábbá tételét, és nagymértékben hatékony és csekély károsanyag kibocsájtású erőforrásokat fejlesztett ki. > A termelékenység növelése érdekében a tolólap 20 cm-re előbbre került. Így hatékonyabb az egyengetési munka a géppel. > A tolólap vezérlőkar hidraulikus működtetésű. Kiegészítő ellensúly Külön rendelhető felszerelése a gépnél a 220 kg-os kiegészítő ellensúly, amely a VIP típusnál alapkivitelben rendelkezésre áll. > Növelt emelési teherbírás. > Nagyobb stabilitás nehéz szerelékek alkalmazása esetén.

6 KÉNYELEM A kényelemével és egyszerű használatával tökéletesen kielégíti a kezelő igényeit. Nagyméretű gép az akadályok nélküli üzemeltetéshez > Még ha a farsöprés nélküli is a gép, a a saját kategóriájában nagyon széles fülkével rendelkezik, ami egyszerű, akadálymentes kezelőhelyet biztosít. Joystick karok és állítható kartámaszok > A fáradtság nélkül kezelhető joystick karokat könnyű megragadni, a kartámasz pedig állítható a legjobb testhelyzet megtalálása érdekében, hogy a finom vezérlés hosszú órákig legyen kényelmes. Alapkivitelben légrugós, függesztett ülés* A Standard és VIP kiviteleket nagyon kényelmes, légrugós üléssel szállítjuk, amely automatikusan beáll a kezelő súlyához és testhelyzetéhez. Ez növeli a kezelés kényelmét, csökkenti a lökéseket és a vibrációt. * Nem rendelhető a ViO57 Light géphez > Automata biztonsági övvel szerelt vezetőülés

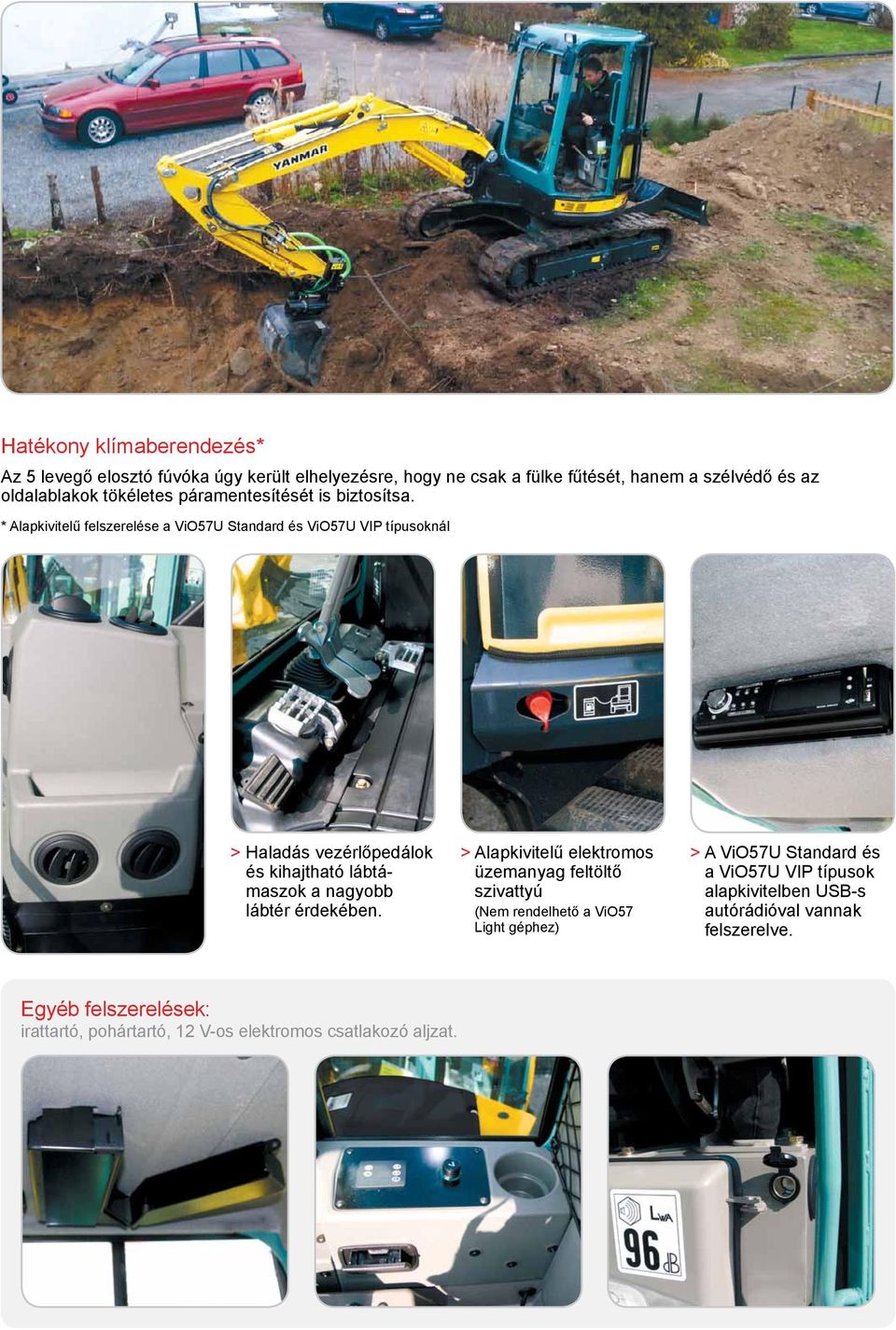

7 Hatékony klímaberendezés* Az 5 levegő elosztó fúvóka úgy került elhelyezésre, hogy ne csak a fülke fűtését, hanem a szélvédő és az oldalablakok tökéletes páramentesítését is biztosítsa. * Alapkivitelű felszerelése a Standard és VIP típusoknál > Haladás vezérlőpedálok és kihajtható lábtámaszok a nagyobb lábtér érdekében. > Alapkivitelű elektromos üzemanyag feltöltő szivattyú (Nem rendelhető a ViO57 Light géphez) > A Standard és a VIP típusok alapkivitelben USB-s autórádióval vannak felszerelve. Egyéb felszerelések: irattartó, pohártartó, 12 V-os elektromos csatlakozó aljzat.

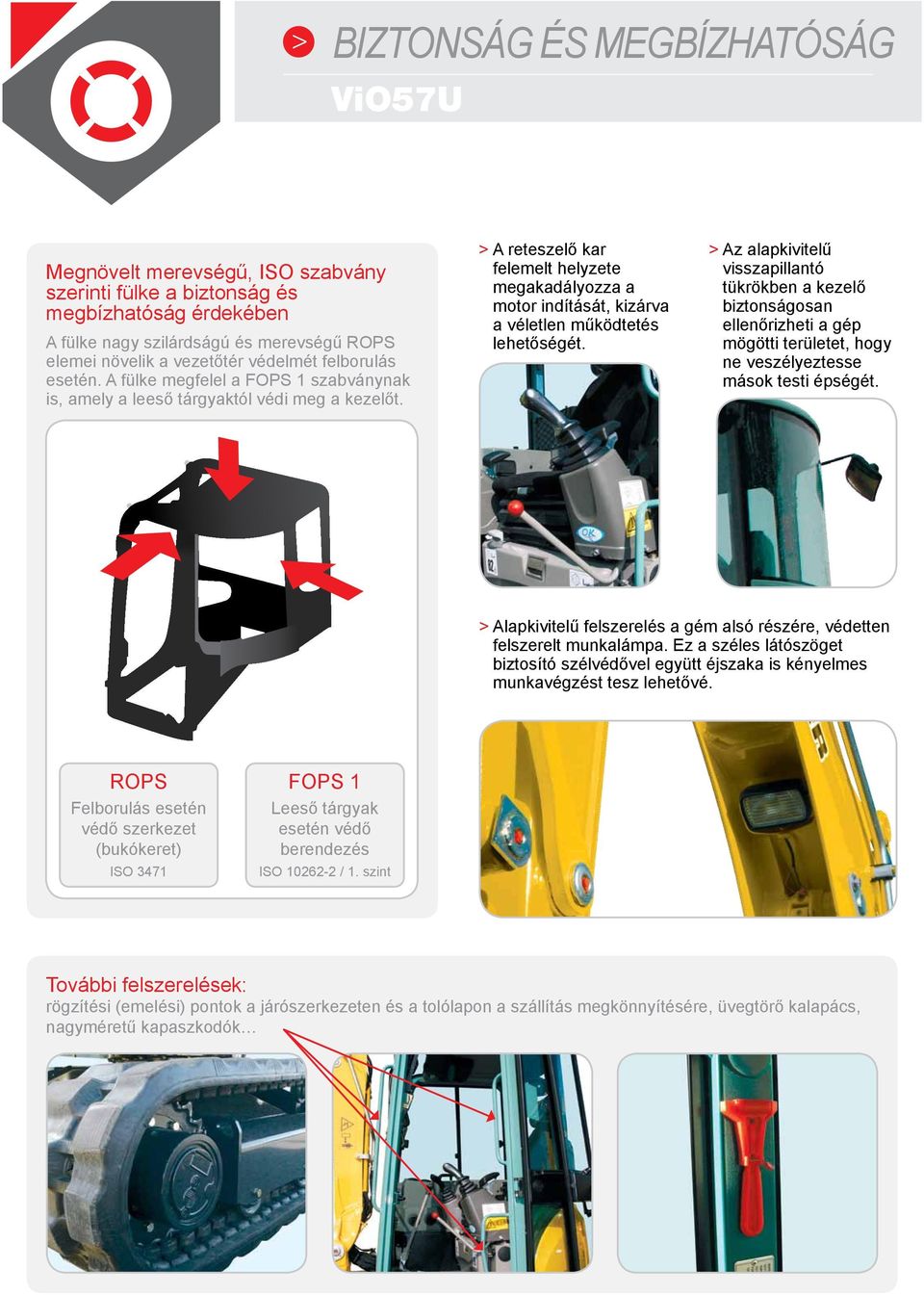

8 BIZTONSÁG ÉS MEGBÍZHATÓSÁG Megnövelt merevségű, ISO szabvány szerinti fülke a biztonság és megbízhatóság érdekében A fülke nagy szilárdságú és merevségű ROPS elemei növelik a vezetőtér védelmét felborulás esetén. A fülke megfelel a FOPS 1 szabványnak is, amely a leeső tárgyaktól védi meg a kezelőt. > A reteszelő kar felemelt helyzete megakadályozza a motor indítását, kizárva a véletlen működtetés lehetőségét. > Az alapkivitelű visszapillantó tükrökben a kezelő biztonságosan ellenőrizheti a gép mögötti területet, hogy ne veszélyeztesse mások testi épségét. > Alapkivitelű felszerelés a gém alsó részére, védetten felszerelt munkalámpa. Ez a széles látószöget biztosító szélvédővel együtt éjszaka is kényelmes munkavégzést tesz lehetővé. ROPS Felborulás esetén védő szerkezet (bukókeret) ISO 3471 FOPS 1 Leeső tárgyak esetén védő berendezés ISO / 1. szint További felszerelések: rögzítési (emelési) pontok a járószerkezeten és a tolólapon a szállítás megkönnyítésére, üvegtörő kalapács, nagyméretű kapaszkodók

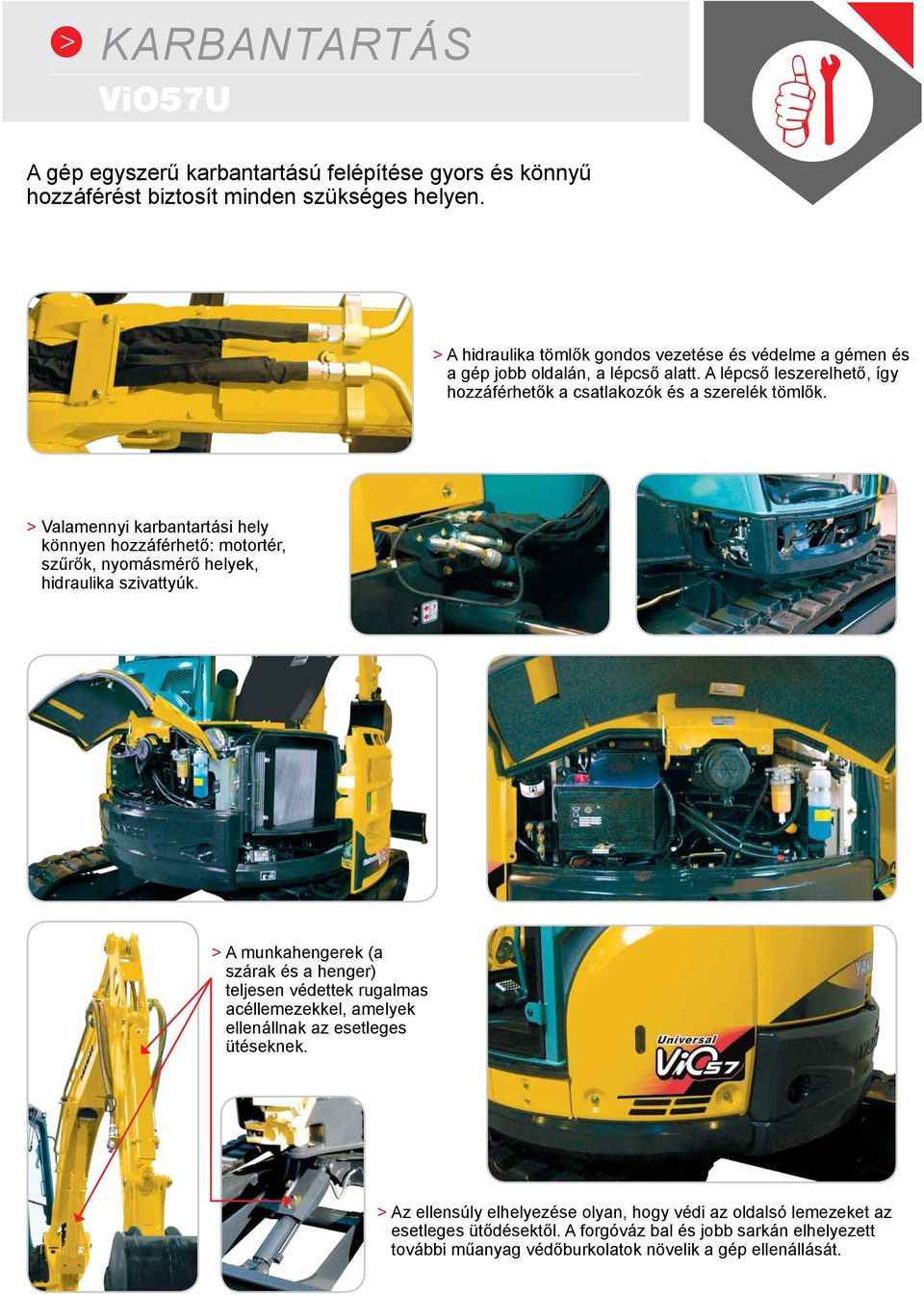

9 KARBANTARTÁS A gép egyszerű karbantartású felépítése gyors és könnyű hozzáférést biztosít minden szükséges helyen. > A hidraulika tömlők gondos vezetése és védelme a gémen és a gép jobb oldalán, a lépcső alatt. A lépcső leszerelhető, így hozzáférhetők a csatlakozók és a szerelék tömlők. > Valamennyi karbantartási hely könnyen hozzáférhető: motortér, szűrők, nyomásmérő helyek, hidraulika szivattyúk. > A munkahengerek (a szárak és a henger) teljesen védettek rugalmas acéllemezekkel, amelyek ellenállnak az esetleges ütéseknek. > Az ellensúly elhelyezése olyan, hogy védi az oldalsó lemezeket az esetleges ütődésektől. A forgóváz bal és jobb sarkán elhelyezett további műanyag védőburkolatok növelik a gép ellenállását.

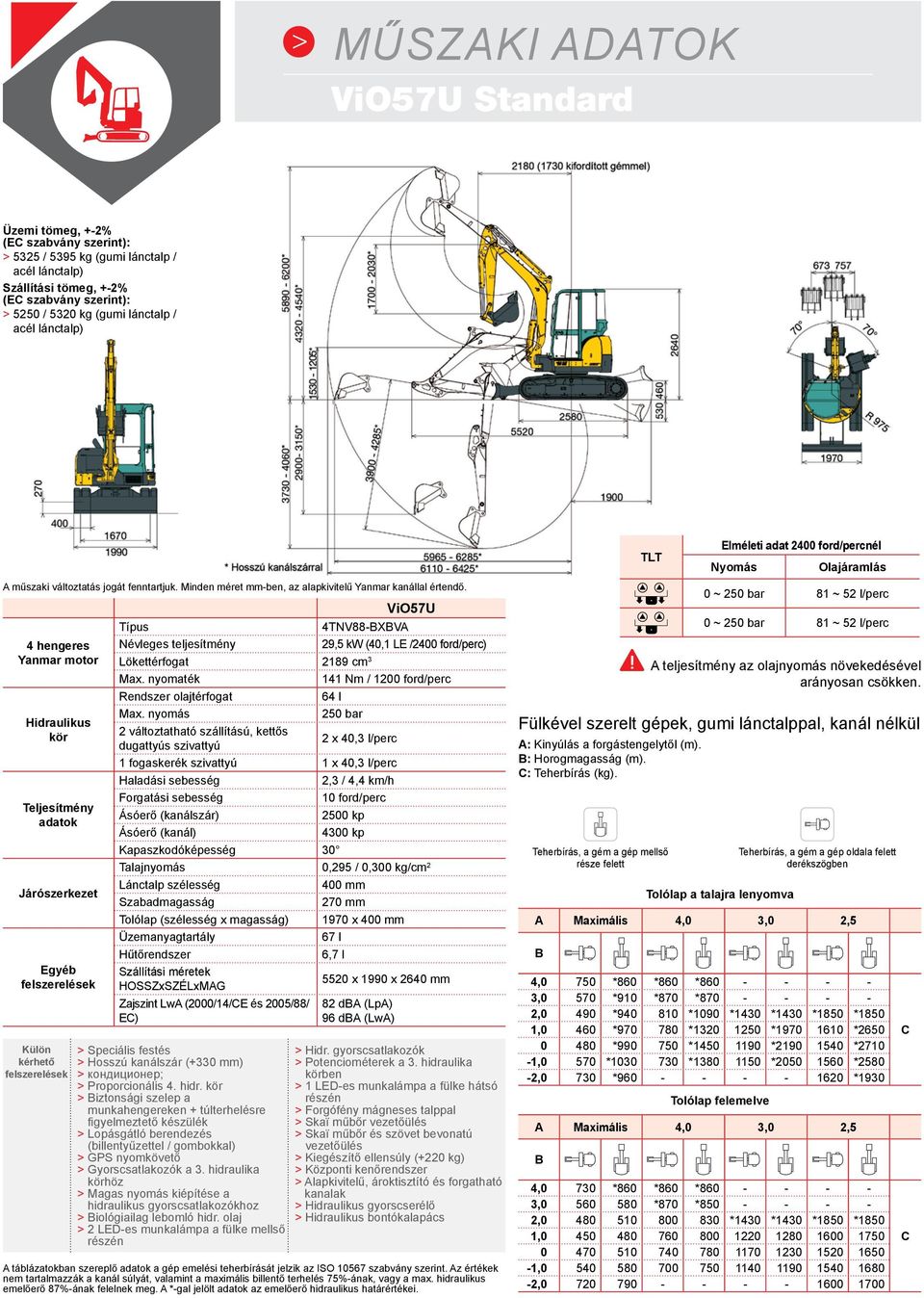

10 MŰSZAKI ADATOK Standard Üzemi tömeg, +-2% (EC szabvány szerint): > 5325 / 5395 kg (gumi lánctalp / acél lánctalp) Szállítási tömeg, +-2% (EC szabvány szerint): > 5250 / 5320 kg (gumi lánctalp / acél lánctalp) A műszaki változtatás jogát fenntartjuk. Minden méret mm-ben, az alapkivitelű Yanmar kanállal értendő. Típus 4TNV88-BXBVA 4 hengeres Névleges teljesítmény 29,5 kw (40,1 LE /2400 ford/perc) Yanmar motor Lökettérfogat 2189 cm 3 Max. nyomaték 141 Nm / 1200 ford/perc Rendszer olajtérfogat 64 l Hidraulikus kör Teljesítmény adatok Járószerkezet Egyéb felszerelések Külön kérhető felszerelések Max. nyomás 250 bar 2 változtatható szállítású, kettős dugattyús szivattyú 2 x 40,3 l/perc 1 fogaskerék szivattyú 1 x 40,3 l/perc Haladási sebesség 2,3 / 4,4 km/h Forgatási sebesség 10 ford/perc Ásóerő (kanálszár) 2500 kp Ásóerő (kanál) 4300 kp Kapaszkodóképesség 30 Talajnyomás 0,295 / 0,300 kg/cm 2 Lánctalp szélesség 400 mm Szabadmagasság 270 mm Tolólap (szélesség x magasság) 1970 x 400 mm Üzemanyagtartály 67 l Hűtőrendszer 6,7 l Szállítási méretek HOSSZxSZÉLxMAG 5520 x 1990 x 2640 mm Zajszint LwA (2000/14/CE és 2005/88/ EC) > Speciális festés > Hosszú kanálszár (+330 mm) > кондиционер; > Proporcionális 4. hidr. kör > Biztonsági szelep a munkahengereken + túlterhelésre figyelmeztető készülék > Lopásgátló berendezés (billentyűzettel / gombokkal) > GPS nyomkövető > Gyorscsatlakozók a 3. hidraulika körhöz > Magas nyomás kiépítése a hidraulikus gyorscsatlakozókhoz > Biológiailag lebomló hidr. olaj > 2 LED-es munkalámpa a fülke mellső részén 82 dba (LpA) 96 dba (LwA) > Hidr. gyorscsatlakozók > Potenciométerek a 3. hidraulika körben > 1 LED-es munkalámpa a fülke hátsó részén > Forgófény mágneses talppal > Skaï műbőr vezetőülés > Skaï műbőr és szövet bevonatú vezetőülés > Kiegészítő ellensúly (+220 kg) > Központi kenőrendszer > Alapkivitelű, ároktisztító és forgatható kanalak > Hidraulikus gyorscserélő > Hidraulikus bontókalapács A táblázatokban szereplő adatok a gép emelési teherbírását jelzik az ISO szabvány szerint. Az értékek nem tartalmazzák a kanál súlyát, valamint a maximális billentő terhelés 75%-ának, vagy a max. hidraulikus emelőerő 87%-ának felelnek meg. A *-gal jelölt adatok az emelőerő hidraulikus határértékei. TLT Elméleti adat 2400 ford/percnél Nyomás Olajáramlás 0 ~ 250 bar 81 ~ 52 l/perc 0 ~ 250 bar 81 ~ 52 l/perc A teljesítmény az olajnyomás növekedésével arányosan csökken. Fülkével szerelt gépek, gumi lánctalppal, kanál nélkül A: Kinyúlás a forgástengelytől (m). B: Horogmagasság (m). C: Teherbírás (kg). Teherbírás, a gém a gép mellső része felett Tolólap a talajra lenyomva Teherbírás, a gém a gép oldala felett derékszögben A Maximális 4,0 3,0 2,5 B 4,0 750 *860 *860 * ,0 570 *910 *870 * ,0 490 * *1090 *1430 *1430 *1850 *1850 1,0 460 * * * * * * * *2710-1,0 570 * * * *2580-2,0 730 * *1930 Tolólap felemelve A Maximális 4,0 3,0 2,5 B 4,0 730 *860 *860 * , *870 * , *1430 *1430 *1850 *1850 1, , , C C

11 LIGHT Üzemi tömeg, +-2% (EC szabvány szerint): > 5325 / 5395 kg (gumi lánctalp / acél lánctalp) Szállítási tömeg, +-2% (EC szabvány szerint): > 5250 / 5320 kg (gumi lánctalp / acél lánctalp) Alapkivitelű felszerelés > Proporcionális 3. hidr. kör > Komfort ülés > Erőleadó tengely proporcionális vezérléssel Külön rendelhető felszerelések > Hosszú kanálszár (+ 330 mm) > Hidr. gyorscsatlakozók > Potenciométerek a 3. hidraulika körben > 4. hidraulika kör proporcionális vezérléssel > Magas nyomás kiépítése a hidraulikus gyorscsatlakozókhoz > Biztonsági szelep a munkahengereken + túlterhelésre figyelmeztető készülék > Gyorscsatlakozók a 3. hidraulika körhöz > Lopásgátló berendezés (billentyűzettel / gombokkal) > GPS nyomkövető > Biológiailag lebomló hidr. olaj > 2 LED-es munkalámpa a fülke mellső részén > 1 LED-es munkalámpa a fülke hátsó részén + 1 LEDes forgófény a fülkén > Forgófény mágneses talppal > Központi kenőrendszer > Hidraulikus gyorscserélő > Hidraulikus bontókalapács VIP Üzemi tömeg, +-2% (EC szabvány szerint): > 5550 / 5620 kg (gumi lánctalp / acél lánctalp) Szállítási tömeg, +-2% (EC szabvány szerint): > 5475 / 5545 kg (gumi lánctalp / acél lánctalp) Alapkivitel felszerelések > Klímaberendezés > Proporcionális 3. hidr. kör a kanálszár végénél > Potenciométerek a 3. hidraulika körben > Proporcionális 4. hidr. kör > Biztonsági szelep a munkahengereken + túlterhelésre figyelmeztető készülék > Kényelmes ülés légrugós felfüggesztéssel > Erőleadó tengely proporcionális vezérléssel > Elektromos üzemanyag feltöltő szivattyú > Kiegészítő ellensúly > 2 kiegészítő munkalámpa a fülke mellső részén > Autórádió USB kapcsolattal Külön rendelhető felszerelések > Hosszú mélyásó kanálszár (+330 mm) > Hidr. gyorscsatlakozók > Lopásgátló berendezés (billentyűzettel / gombokkal) > GPS nyomkövető > Gyorscsatlakozók a 3. hidraulika körhöz > Biológiailag lebomló hidr. olaj > 1 LED-es munkalámpa a fülke hátsó részén + 1 LED-es forgófény a fülkén > Forgófény mágneses talppal > Skaï műbőr vezetőülés, felfüggesztés nélkül > Skaï műbőr és szövet bevonatú vezetőülés > Magas nyomás kiépítése a hidraulikus gyorscsatlakozókhoz > Központi kenőrendszer > Hidraulikus gyorscserélő > Hidraulikus bontókalapács

12 Franciaországban nyomtatták A gyártó fenntartja a fenti adatok előzetes értesítés nélküli változtatásának jogát További információkért forduljon a helyi Yanmar Európai Építőgép képviselethez. Yanmar Construction Equipment Europe S.A.S. 25, rue de la Tambourine SAINT DIZIER FRANCE contact@yanmar.fr HU 0314
