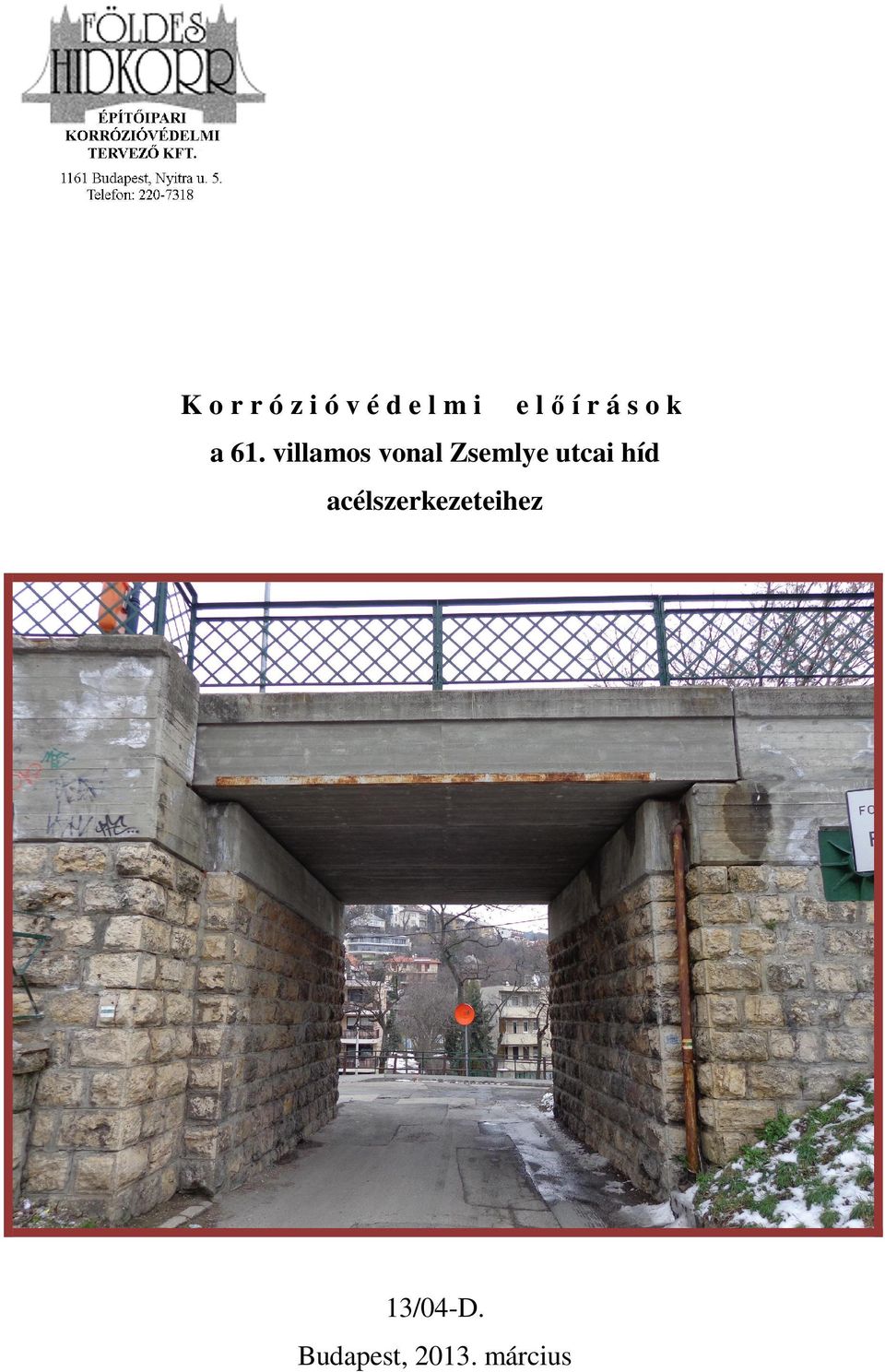

1 Korrózióvédelmi elıírások a 61. villamos vonal Zsemlye utcai híd acélszerkezeteihez 13/04-D. Budapest, március

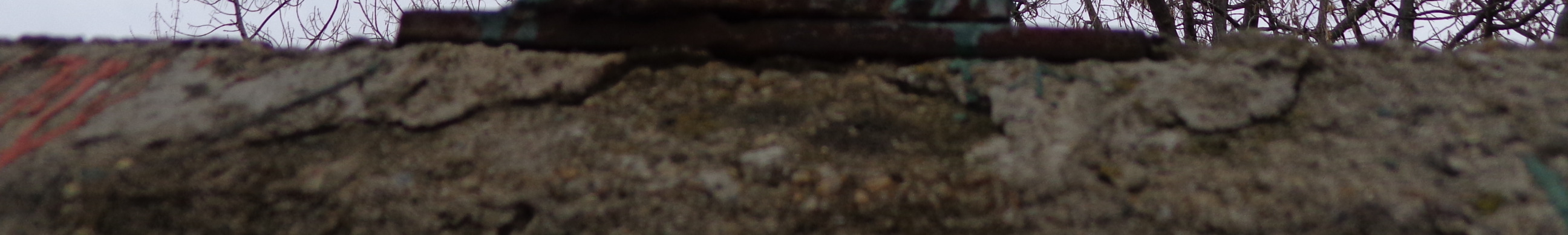

2 13/04-D. Budapest, K o r r ó z i ó v é d e l m i e l ı í r á s o k a 61. villamos vonal Zsemlye utcai híd acélszerkezeteihez PONT-TERV Zrt. megbízása alapján feladatunk a Fogaskerekő vasút vonalán 3 db híd, illetve a 61. villamos vonalán a Zsemlye utcai híd acélszerkezeteinek felújításához a korrózióvédelmi elıírások elkészítése. Jelen elıírásrendszer a Zsemlye utcai híd korrózióvédelmi elıírásait tartalmazza. 1. Kiindulási adatok 1.1. Adatszolgáltatás Az eredeti híd körül épült, építése óta többször hajtottak végre átalakításokat, felújításokat, amelyekbıl a leglényegesebb az évi, amikor is az acélszerkezet helyén vasbeton anyagú szerkezet készült. A hídon állékonysági problémák miatt a szárnyfalakban, illetve a hídfıkön jelenleg is ellenırzik az esetleges elmozdulásokat A korrózióvédelmi felújításba bevonandó acélszerkezetek és állapotuk Élvédı szögvasak A vasbeton híd külsı élein szögvas keret lett elhelyezve, amelynek bevonata elöregedett, pontszerő átrozsdásodás figyelhetı meg rajta (ld. címlap).

3 Vonóvasak záróelemei A vonóvasak záróelemein lévı bevonat átrozsdásodik (ld. 1. fénykép). A vonóvasak talajban lévı részeinek korróziós állapota ismeretlen, bizonytalan Korlátok A korlátokon lévı festékrétegek száma a többszöri karbantartó mázolás következtében meghaladja az alkydgyanta alapú bevonatoknál ideális rétegszámot (ld. 2. fénykép). A korlátokat városképi szempontok miatt meg kell ırizni, megfelelı korrózióvédelmet csak a jelenlegi bevonatok teljes eltávolítása után lehet kialakítani. A korlát egyes részein az acélszerkezet jelentıs mértékő korróziója figyelhetı meg. Ennek fokozataira jellemzı képek a 3., 4., illetve 5. fényképek. Az acélhiányoknál, illetve az elemközti korrózió javíthatatlan szakaszainál a korlát helyreállítást a sérült szakaszok kivágásával, majd pótlásával kell kezdeni Korlátok rögzítése A korlátok jelentıs része csak részben rögzített. A mőkılépcsık tönkremenetele (ld. 6. fénykép) következtében az oszloptövek befogása csak részleges. A hídon, illetve a villamosmegálló peronjának egyéb részein a betonszegélyek, a kı, illetve az aszfaltburkolat állapota változó, ahol a nedvesség bejutása a korláttövekben lehetséges, a korrózió megindult (ld. 7. fénykép) Vízelvezetés A vízelvezetı ejtıcsövek korrózió védelme elöregedett (ld. 8. fénykép). A felújítás során elbontásra kerül.

4 3 2. Korrózióvédelmi utasítások A híd és a vele szervesen egybeépült megállóhely alapvetı problémája a hídhoz kapcsolódó szárnyfalak állapota. A létrejött repedések, mozgások jelentıs mértékben a szárnyfalak közé bejutó víz következményeként keletkeztek. A lépcsık, valamint a különbözı anyagú és állapotú peronrészek tönkremenetelébıl adódóan a lépcsıket és a szárnyfalak közti felépítményt újjá kell építeni oly módon, hogy a pálya és a gyalogos közlekedési funkciót ellátó szerkezetek irányából ne tudjon víz a szárnyfalak közé kerülni. Az acélszerkezetek korrózióvédelmét az átépítés függvényében és a választott szerkezeti anyagok jellegének megfelelıen harmonizálni kell az alábbi fejezetben leírt korrózióvédelmi móddal (Korlátok) Hídszerkezet vasbeton felülete, élvédı szögvasak A vasbeton felületet a karbonátosodási folyamat lassítása érdekében célszerő lenne betonvédı bevonattal ellátni. A javasolt bevonatnak meg kell felelni az e ÚT szerinti B 3 típusú bevonat követelményeinek (Mérsékelten repedés-áthidaló, nem járható vékony bevonat, megfelel a régi szabvány BV 2 típusú bevonatának). A bevonat kialakítása elıtti felület elıkészítési munka közben kell a szögvasak felületelıkészítését is végrehajtani, majd 3 rétegő, min. 240 µm összrétegvastagságú bevonatrendszer kialakítását kell az alábbi réteg-felépítés mellett elvégezni: 1. réteg: Zn poros vagy Al pigmentálású alapozó 80 µm 2. réteg: epoxi kötıanyagú közbensı 80 µm 3. réteg: poliuretán alapú fedı 80 µm A felülettisztítás, illetve az eredeti beépítési helyzet miatt a szögvasak élei mentén lévı hézagot az alapozó + közbensı réteg felhordása után finom glett anyaggal le kell zárni, majd ezután lehet a fedıbevonatot kialakítani.

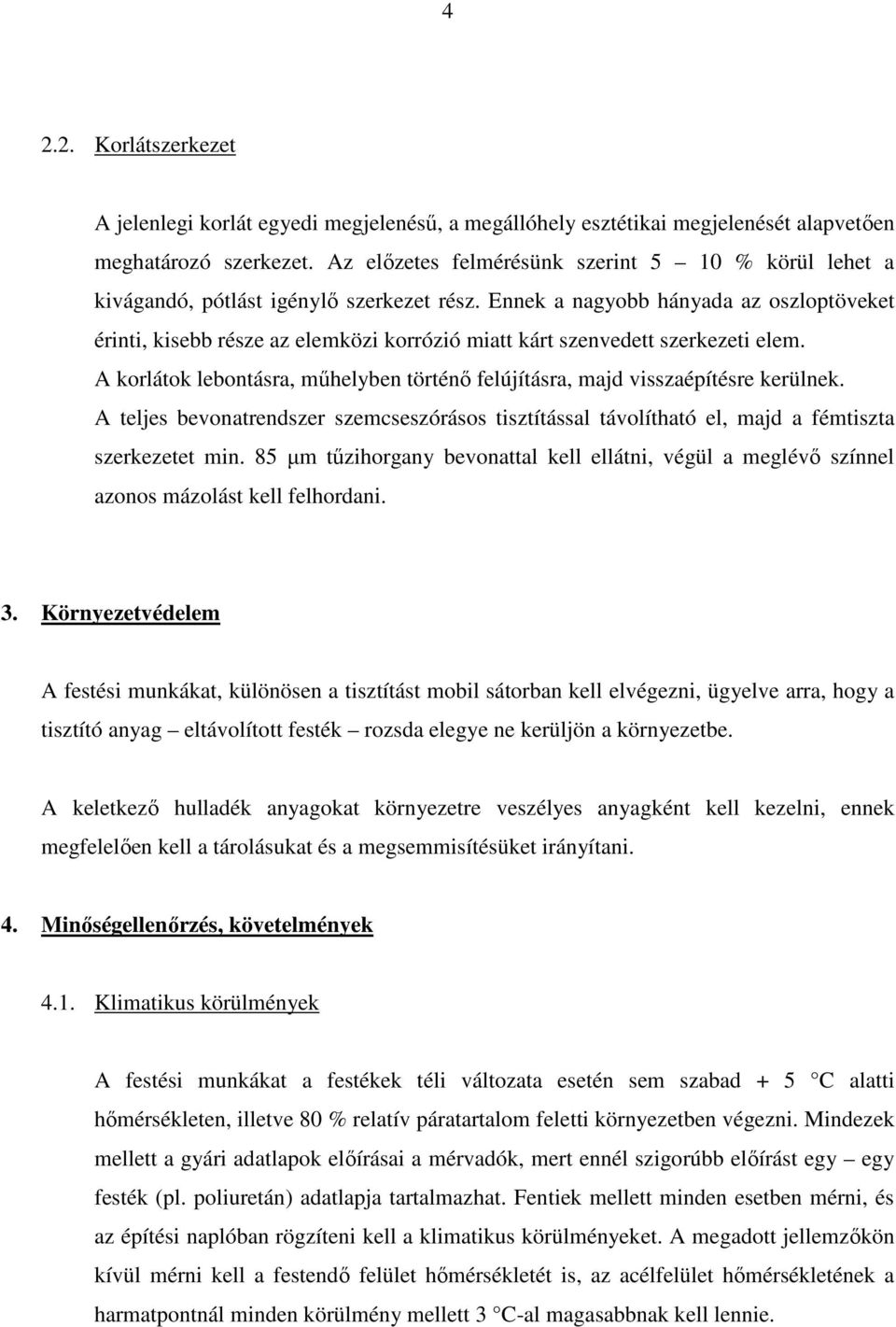

5 Korlátszerkezet A jelenlegi korlát egyedi megjelenéső, a megállóhely esztétikai megjelenését alapvetıen meghatározó szerkezet. Az elızetes felmérésünk szerint 5 10 % körül lehet a kivágandó, pótlást igénylı szerkezet rész. Ennek a nagyobb hányada az oszloptöveket érinti, kisebb része az elemközi korrózió miatt kárt szenvedett szerkezeti elem. A korlátok lebontásra, mőhelyben történı felújításra, majd visszaépítésre kerülnek. A teljes bevonatrendszer szemcseszórásos tisztítással távolítható el, majd a fémtiszta szerkezetet min. 85 µm tőzihorgany bevonattal kell ellátni, végül a meglévı színnel azonos mázolást kell felhordani. 3. Környezetvédelem A festési munkákat, különösen a tisztítást mobil sátorban kell elvégezni, ügyelve arra, hogy a tisztító anyag eltávolított festék rozsda elegye ne kerüljön a környezetbe. A keletkezı hulladék anyagokat környezetre veszélyes anyagként kell kezelni, ennek megfelelıen kell a tárolásukat és a megsemmisítésüket irányítani. 4. Minıségellenırzés, követelmények 4.1. Klimatikus körülmények A festési munkákat a festékek téli változata esetén sem szabad + 5 C alatti hımérsékleten, illetve 80 % relatív páratartalom feletti környezetben végezni. Mindezek mellett a gyári adatlapok elıírásai a mérvadók, mert ennél szigorúbb elıírást egy egy festék (pl. poliuretán) adatlapja tartalmazhat. Fentiek mellett minden esetben mérni, és az építési naplóban rögzíteni kell a klimatikus körülményeket. A megadott jellemzıkön kívül mérni kell a festendı felület hımérsékletét is, az acélfelület hımérsékletének a harmatpontnál minden körülmény mellett 3 C-al magasabbnak kell lennie.

6 Felület elıkészítés MSz ISO 8501/1 szerinti Sa 2 1 / 2 fokozat, ellenırzés a szabvány képetalonjával történı összehasonlítás alapján Rétegvastagság A megadott 240 µm a megkövetelt átlagérték, a megengedhetı max. érték 700 µm, a megengedhetı min. érték 200 µm. Ellenırzés az MSz EN ISO 2818 szerint, kiértékelés a mérési adatok statisztikus feldolgozása alapján, megkövetelt mérésszám: élvédı szögvasak: min. 50 érték, korlát oldalanként min érték Esztétikai megjelenés A bevonaton megfolyások, föltáskásodás, színbeli eltérések nem megengedhetıek.

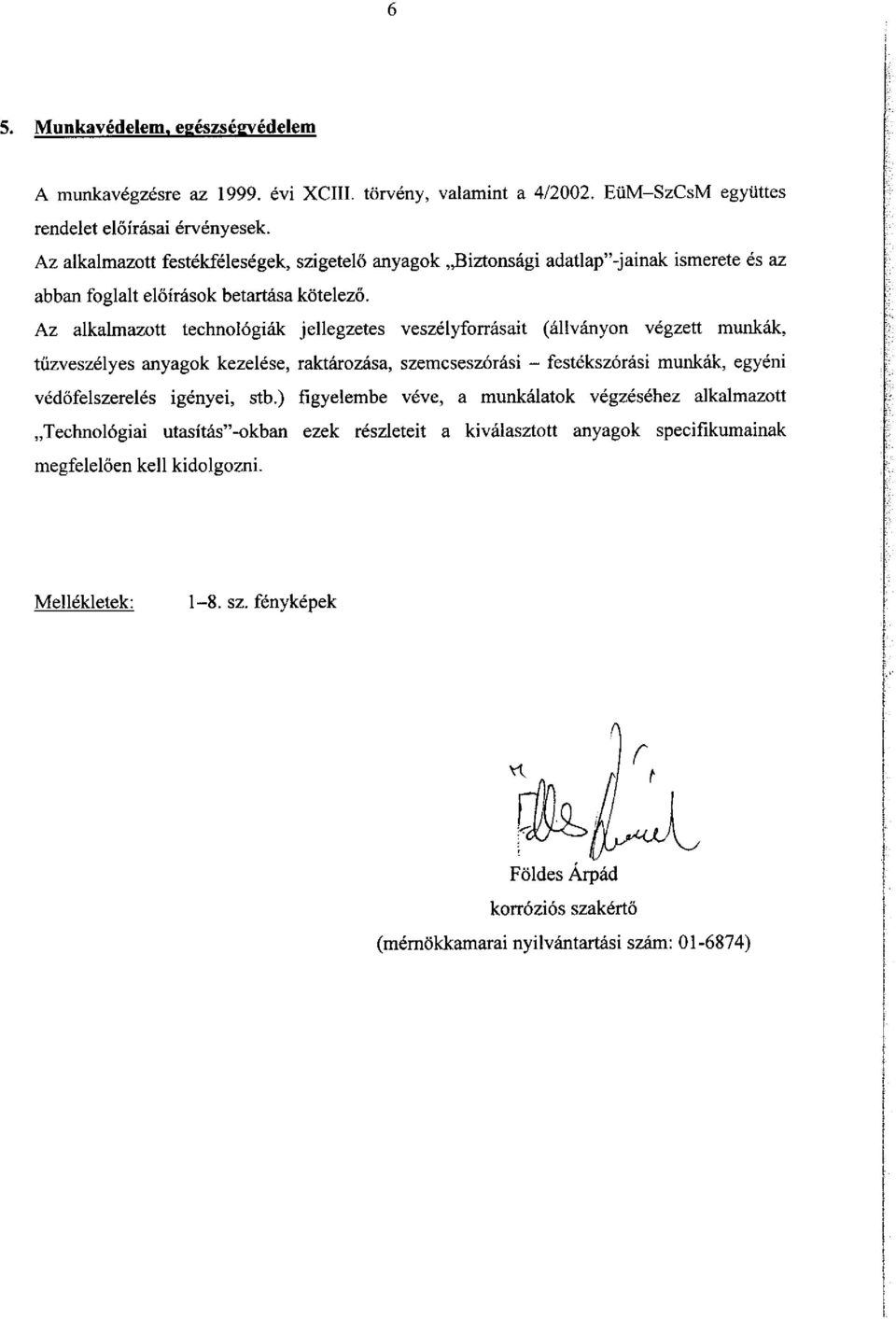

7

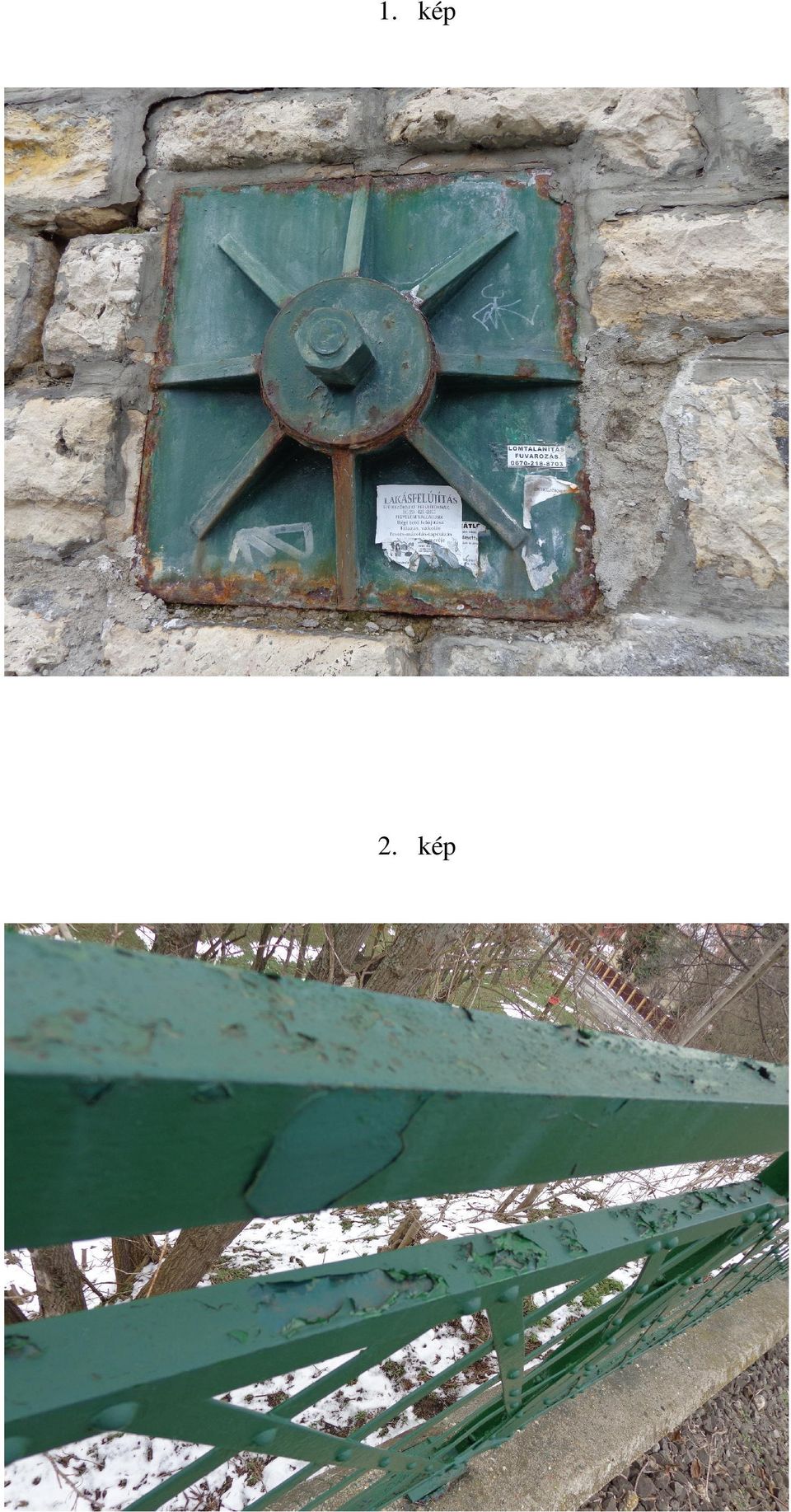

8 1. kép 2. kép

9 3. kép 4. kép

10 5. kép 6. kép

11 7. kép 8. kép
