1 A látszóbeton Nemoda Ferenc SZIE-YMÉTK Egyetemi főtanácsos, adjunktus

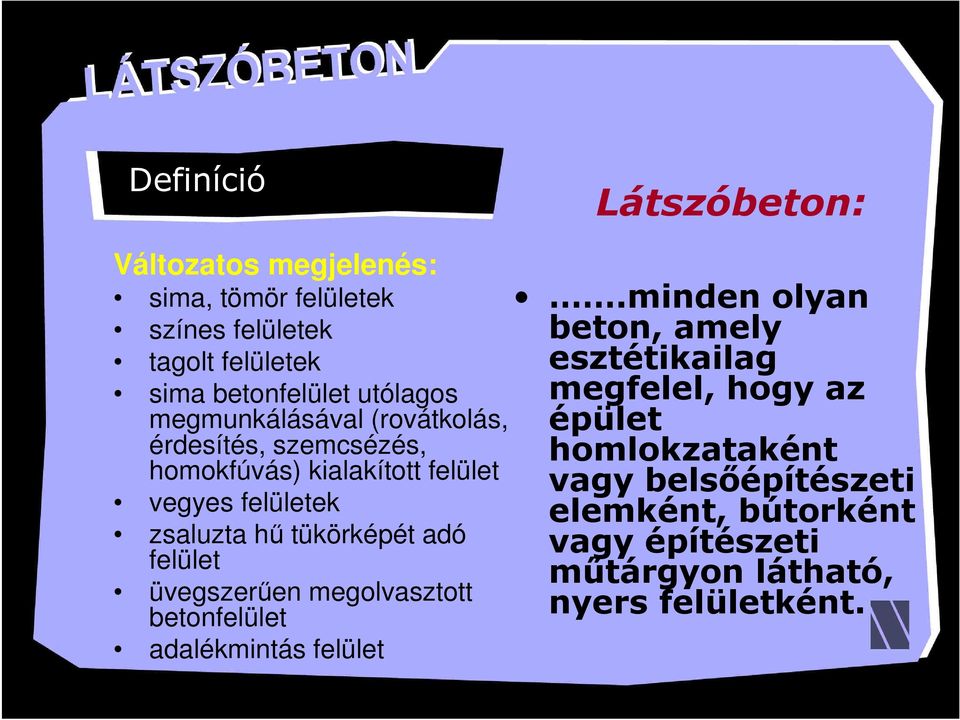

2 Definíció Látszóbeton: Változatos megjelenés: sima, tömör felületek színes felületek tagolt felületek sima betonfelület utólagos megmunkálásával (rovátkolás, érdesítés, szemcsézés, homokfúvás) kialakított felület vegyes felületek zsaluzta hű tükörképét adó felület üvegszerűen megolvasztott betonfelület adalékmintás felület.minden olyan beton, amely esztétikailag megfelel, hogy az épület homlokzataként vagy belsőépítészeti elemként, bútorként vagy építészeti műtárgyon látható, nyers felületként.

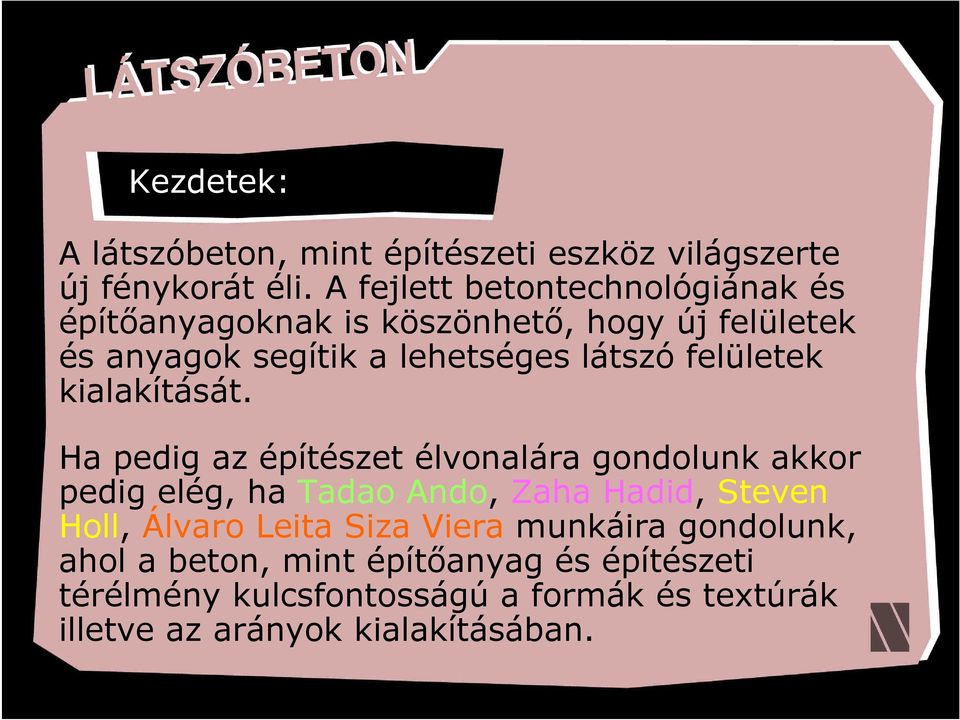

3 Kezdetek: A látszóbeton, mint építészeti eszköz világszerte új fénykorát éli. A fejlett betontechnológiának és építőanyagoknak is köszönhető, hogy új felületek és anyagok segítik a lehetséges látszó felületek kialakítását. Ha pedig az építészet élvonalára gondolunk akkor pedig elég, ha Tadao Ando, Zaha Hadid, Steven Holl, Álvaro Leita Siza Viera munkáira gondolunk, ahol a beton, mint építőanyag és építészeti térélmény kulcsfontosságú a formák és textúrák illetve az arányok kialakításában.

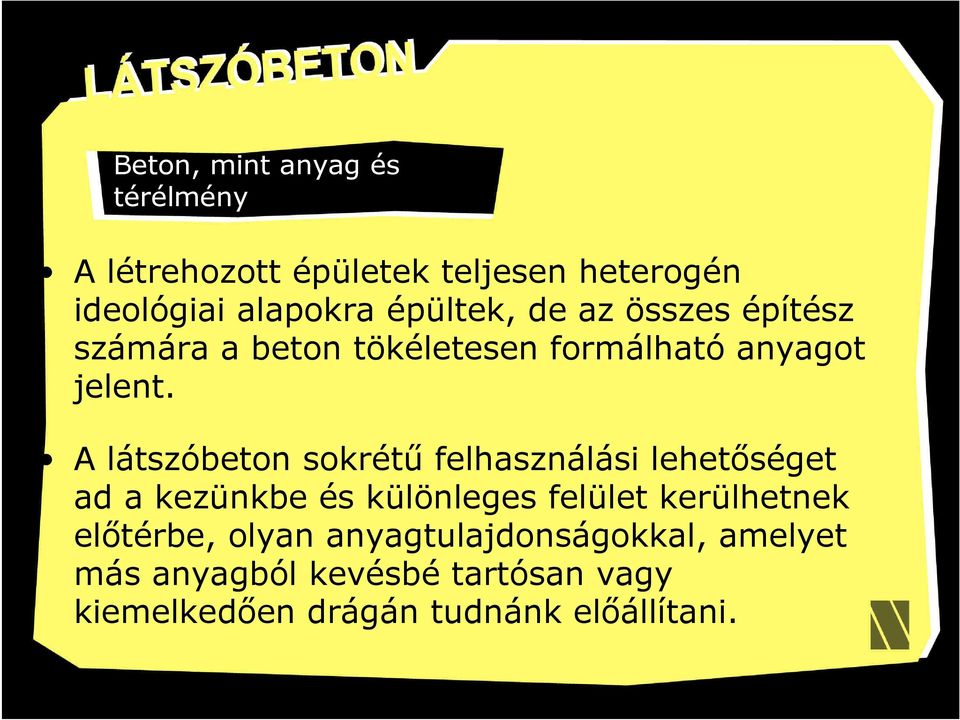

4 Beton, mint anyag és térélmény A létrehozott épületek teljesen heterogén ideológiai alapokra épültek, de az összes építész számára a beton tökéletesen formálható anyagot jelent. A látszóbeton sokrétű felhasználási lehetőséget ad a kezünkbe és különleges felület kerülhetnek előtérbe, olyan anyagtulajdonságokkal, amelyet más anyagból kevésbé tartósan vagy kiemelkedően drágán tudnánk előállítani.

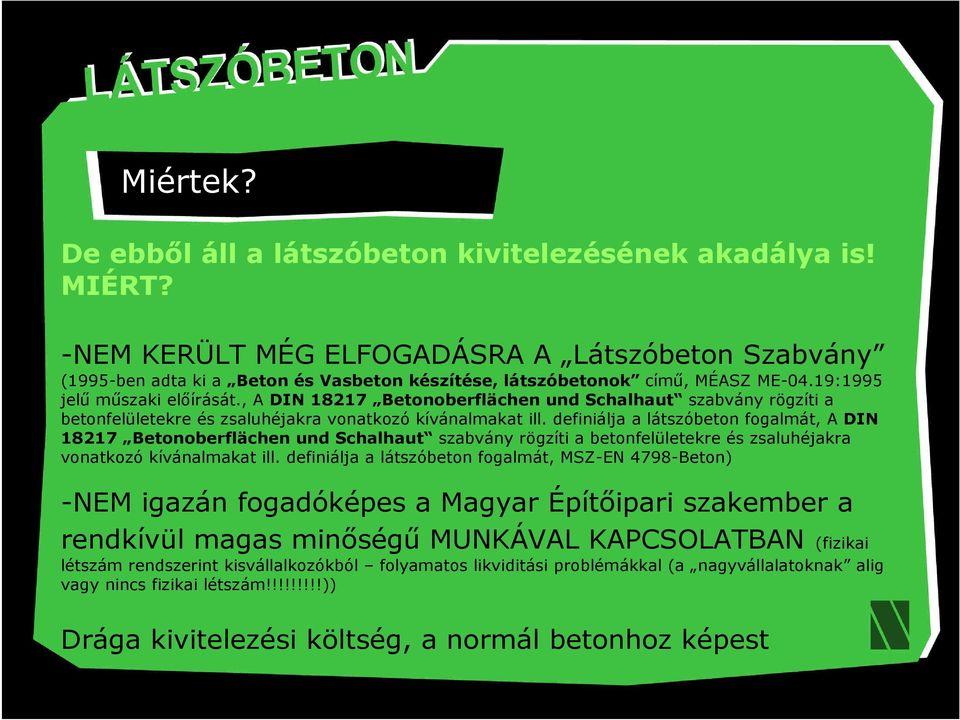

5 Miértek? De ebből áll a látszóbeton kivitelezésének akadálya is! MIÉRT? -NEM KERÜLT MÉG ELFOGADÁSRA A Látszóbeton Szabvány (1995-ben adta ki a Beton és Vasbeton készítése, látszóbetonok című, MÉASZ ME-04.19:1995 jelű műszaki előírását., A DIN Betonoberflächen und Schalhaut szabvány rögzíti a betonfelületekre és zsaluhéjakra vonatkozó kívánalmakat ill. definiálja a látszóbeton fogalmát, A DIN Betonoberflächen und Schalhaut szabvány rögzíti a betonfelületekre és zsaluhéjakra vonatkozó kívánalmakat ill. definiálja a látszóbeton fogalmát, MSZ-EN 4798-Beton) -NEM igazán fogadóképes a Magyar Építőipari szakember a rendkívül magas minőségű MUNKÁVAL KAPCSOLATBAN (fizikai létszám rendszerint kisvállalkozókból folyamatos likviditási problémákkal (a nagyvállalatoknak alig vagy nincs fizikai létszám!!!!!!!!!)) Drága kivitelezési költség, a normál betonhoz képest

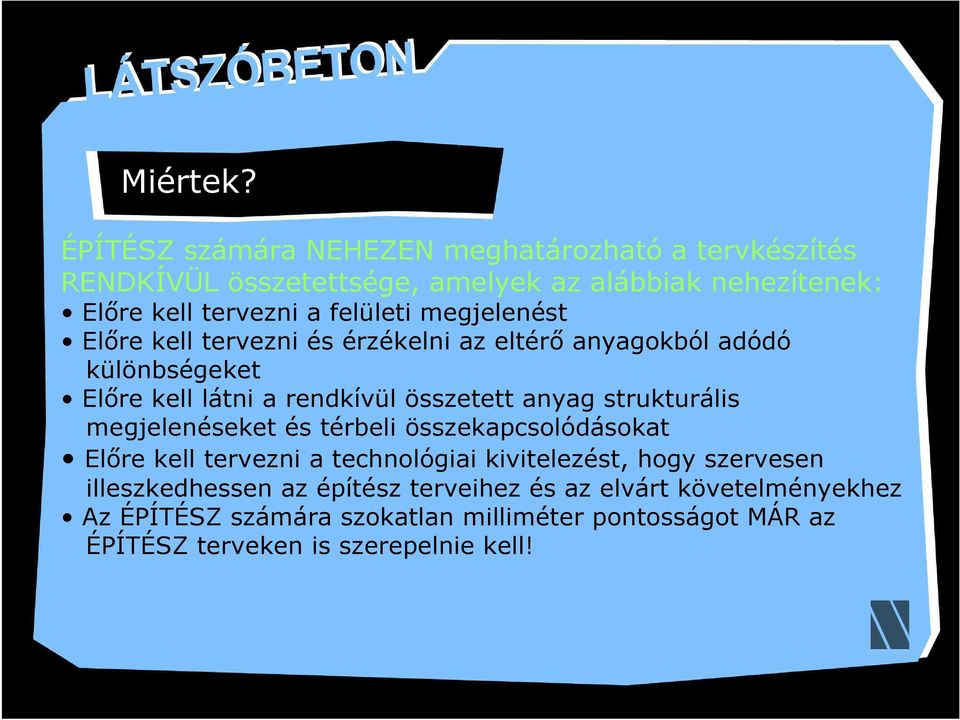

6 Miértek? ÉPÍTÉSZ számára NEHEZEN meghatározható a tervkészítés RENDKÍVÜL összetettsége, amelyek az alábbiak nehezítenek: Előre kell tervezni a felületi megjelenést Előre kell tervezni és érzékelni az eltérő anyagokból adódó különbségeket Előre kell látni a rendkívül összetett anyag strukturális megjelenéseket és térbeli összekapcsolódásokat Előre kell tervezni a technológiai kivitelezést, hogy szervesen illeszkedhessen az építész terveihez és az elvárt követelményekhez Az ÉPÍTÉSZ számára szokatlan milliméter pontosságot MÁR az ÉPÍTÉSZ terveken is szerepelnie kell!

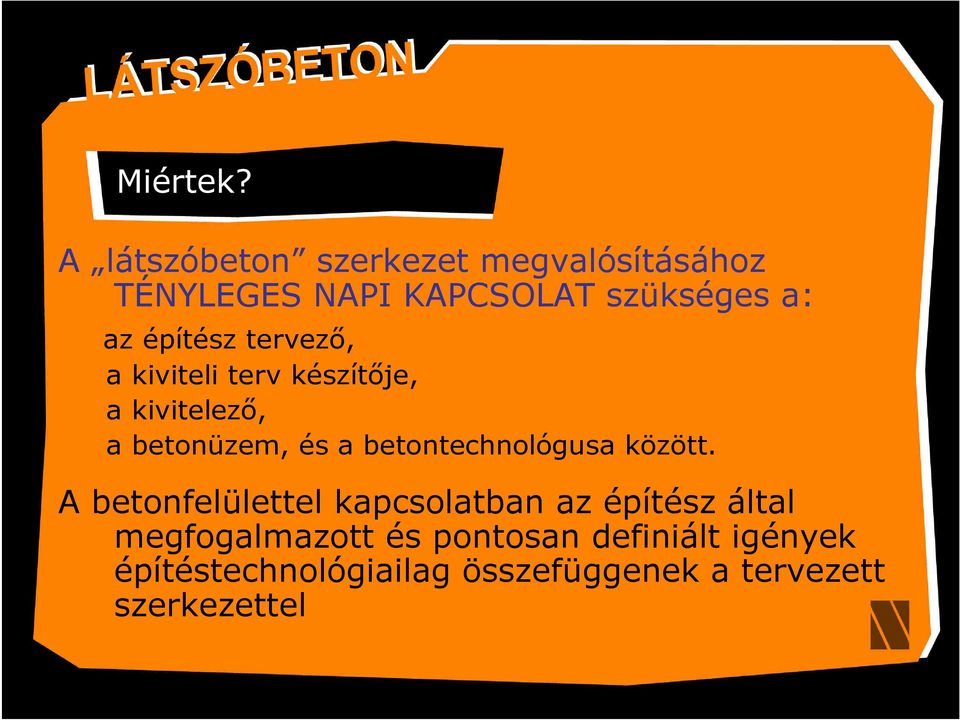

7 Miértek? A látszóbeton szerkezet megvalósításához TÉNYLEGES NAPI KAPCSOLAT szükséges a: az építész tervező, a kiviteli terv készítője, a kivitelező, a betonüzem, és a betontechnológusa között. A betonfelülettel kapcsolatban az építész által megfogalmazott és pontosan definiált igények építéstechnológiailag összefüggenek a tervezett szerkezettel

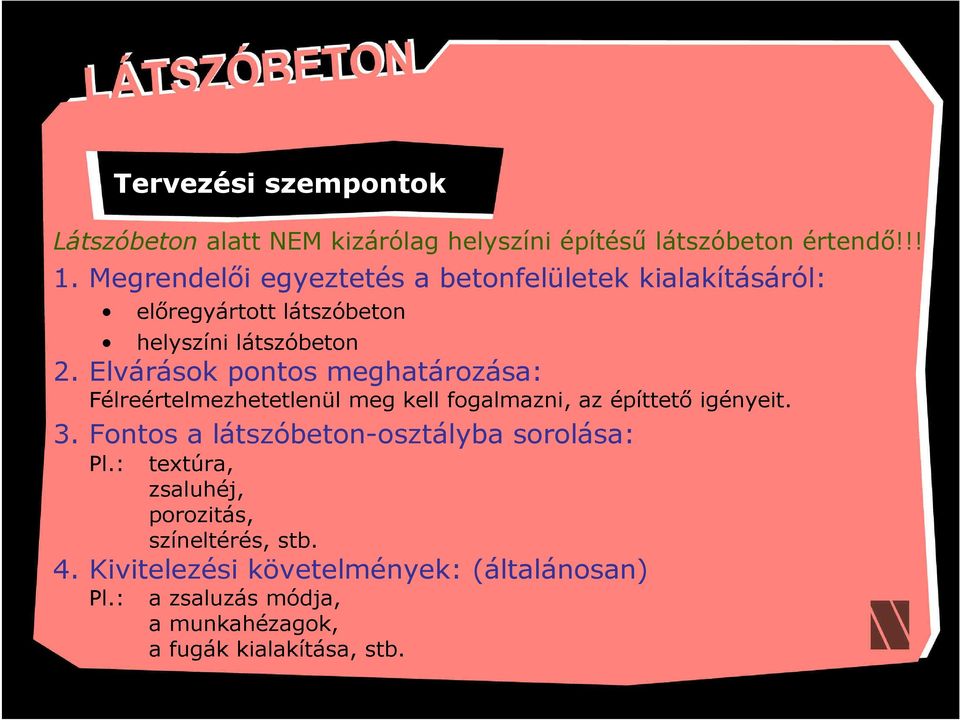

8 Tervezési szempontok Látszóbeton alatt NEM kizárólag helyszíni építésű látszóbeton értendő!!! 1. Megrendelői egyeztetés a betonfelületek kialakításáról: előregyártott látszóbeton helyszíni látszóbeton 2. Elvárások pontos meghatározása: Félreértelmezhetetlenül meg kell fogalmazni, az építtető igényeit. 3. Fontos a látszóbeton-osztályba sorolása: Pl.: textúra, zsaluhéj, porozitás, színeltérés, stb. 4. Kivitelezési követelmények: (általánosan) Pl.: a zsaluzás módja, a munkahézagok, a fugák kialakítása, stb.

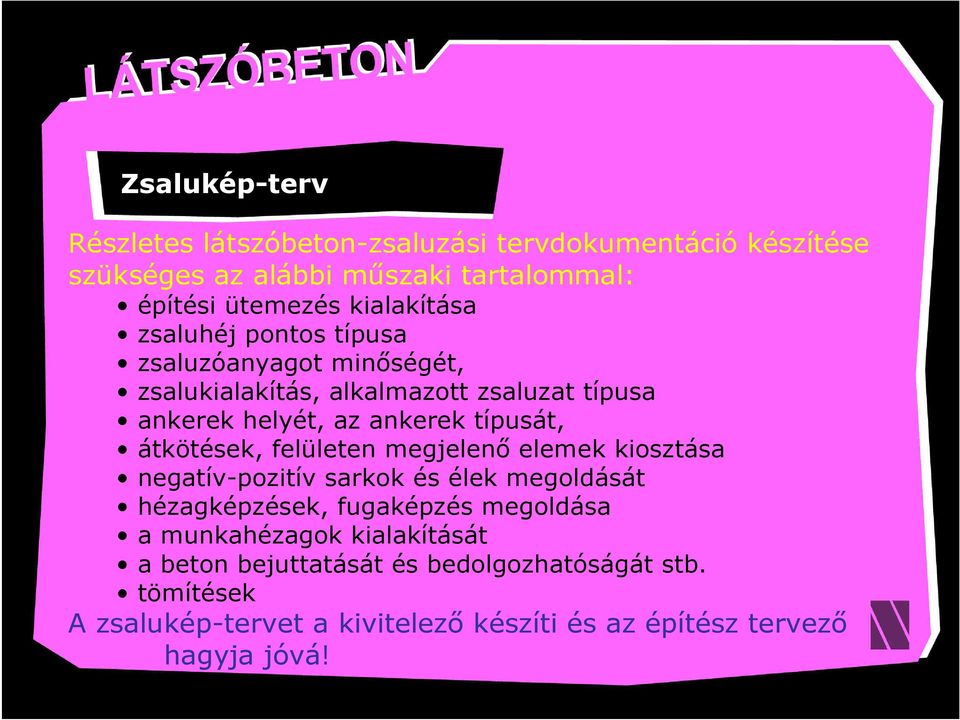

9 Zsalukép-terv Részletes látszóbeton-zsaluzási tervdokumentáció készítése szükséges az alábbi műszaki tartalommal: építési ütemezés kialakítása zsaluhéj pontos típusa zsaluzóanyagot minőségét, zsalukialakítás, alkalmazott zsaluzat típusa ankerek helyét, az ankerek típusát, átkötések, felületen megjelenő elemek kiosztása negatív-pozitív sarkok és élek megoldását hézagképzések, fugaképzés megoldása a munkahézagok kialakítását a beton bejuttatását és bedolgozhatóságát stb. tömítések A zsalukép-tervet a kivitelező készíti és az építész tervező hagyja jóvá!

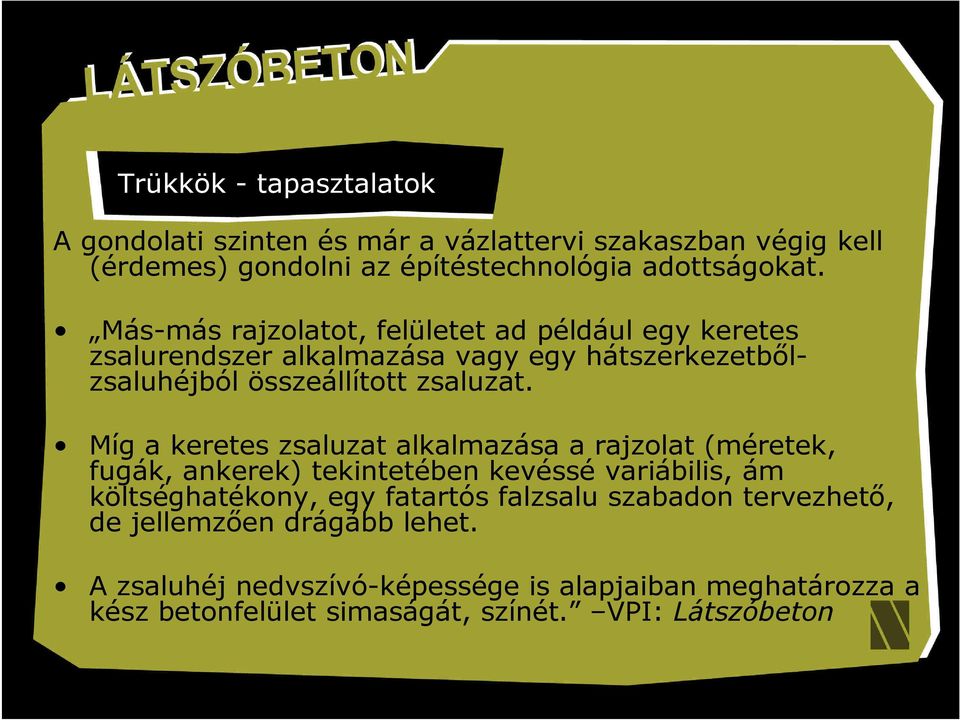

10 Trükkök - tapasztalatok A gondolati szinten és már a vázlattervi szakaszban végig kell (érdemes) gondolni az építéstechnológia adottságokat. Más-más rajzolatot, felületet ad például egy keretes zsalurendszer alkalmazása vagy egy hátszerkezetbőlzsaluhéjból összeállított zsaluzat. Míg a keretes zsaluzat alkalmazása a rajzolat (méretek, fugák, ankerek) tekintetében kevéssé variábilis, ám költséghatékony, egy fatartós falzsalu szabadon tervezhető, de jellemzően drágább lehet. A zsaluhéj nedvszívó-képessége is alapjaiban meghatározza a kész betonfelület simaságát, színét. VPI: Látszóbeton

11 Trükkök - tapasztalatok Tehát az építész tervező által előírt zsaluzat lényegesen megváltoztathatja a kialakítandó felszín karakterisztikáját, rendszerét, arányosságát, így a tervezési fázisban érdemes tisztázni, hogy pontosan milyen zsaluzat alkalmazandó. Jellemző például, hogy Tadao Ando Vitra-épületénél nem csak a zsalutáblák aránya, kiosztása, az ankerlyukak helye, hanem a zsaluhéj rögzítéséhez használt csavarok száma, elhelyezkedése és fejkialakítása is a terv része volt. Mellesleg: nem volt szükség táblánként 6 db átkötésre, így sok vak-anker készült, átkötés nélkül, imitációként. - Varga Péter István-Látszóbeton

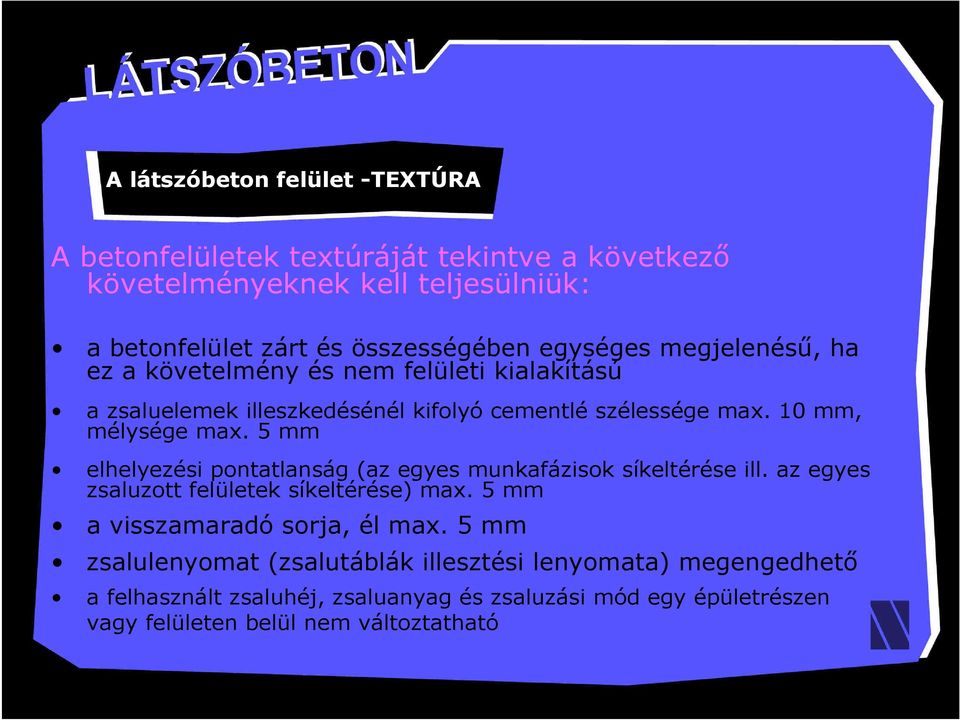

12 A látszóbeton felület -TEXTÚRA A betonfelületek textúráját tekintve a következő követelményeknek kell teljesülniük: a betonfelület zárt és összességében egységes megjelenésű, ha ez a követelmény és nem felületi kialakítású a zsaluelemek illeszkedésénél kifolyó cementlé szélessége max. 10 mm, mélysége max. 5 mm elhelyezési pontatlanság (az egyes munkafázisok síkeltérése ill. az egyes zsaluzott felületek síkeltérése) max. 5 mm a visszamaradó sorja, él max. 5 mm zsalulenyomat (zsalutáblák illesztési lenyomata) megengedhető a felhasznált zsaluhéj, zsaluanyag és zsaluzási mód egy épületrészen vagy felületen belül nem változtatható

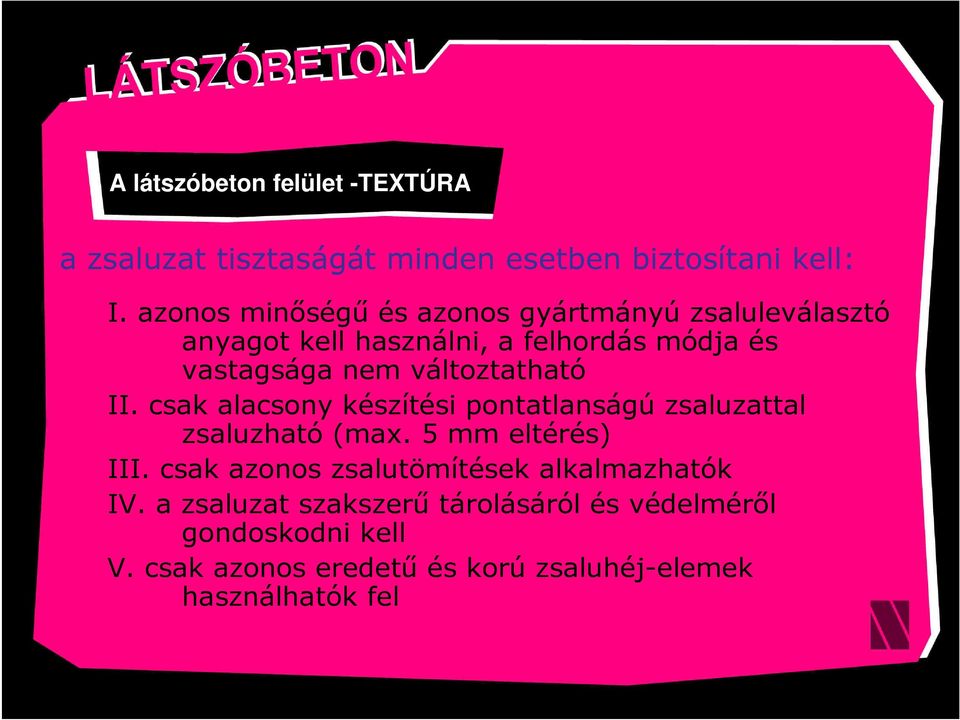

13 A látszóbeton felület -TEXTÚRA a zsaluzat tisztaságát minden esetben biztosítani kell: I. azonos minőségű és azonos gyártmányú zsaluleválasztó anyagot kell használni, a felhordás módja és vastagsága nem változtatható II. csak alacsony készítési pontatlanságú zsaluzattal zsaluzható (max. 5 mm eltérés) III. csak azonos zsalutömítések alkalmazhatók IV. a zsaluzat szakszerű tárolásáról és védelméről gondoskodni kell V. csak azonos eredetű és korú zsaluhéj-elemek használhatók fel

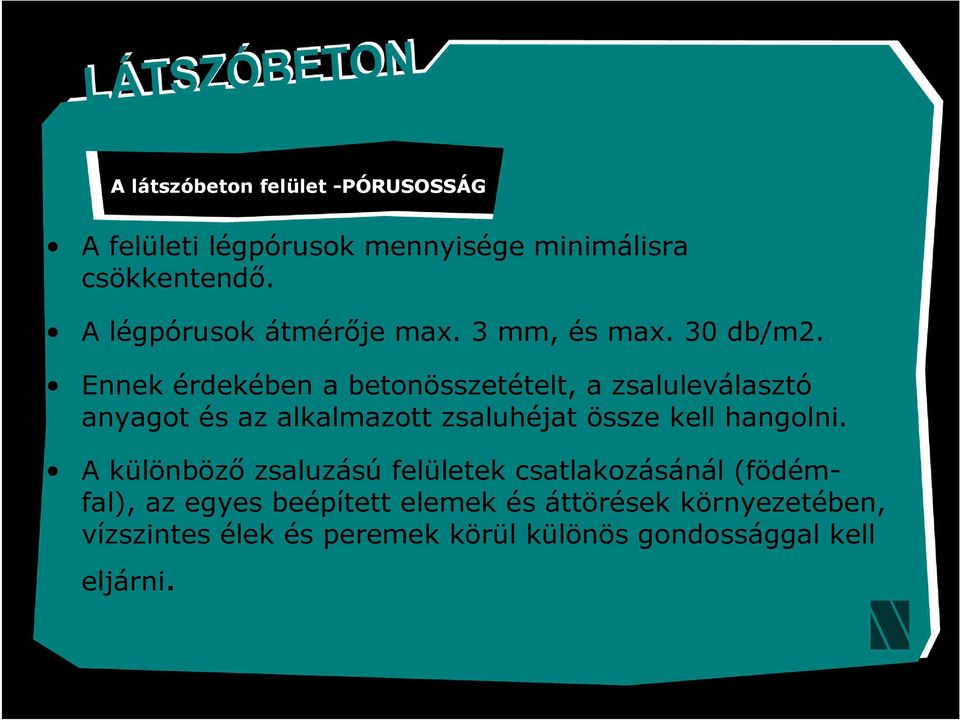

14 A látszóbeton felület -PÓRUSOSSÁG A felületi légpórusok mennyisége minimálisra csökkentendő. A légpórusok átmérője max. 3 mm, és max. 30 db/m2. Ennek érdekében a betonösszetételt, a zsaluleválasztó anyagot és az alkalmazott zsaluhéjat össze kell hangolni. A különböző zsaluzású felületek csatlakozásánál (födémfal), az egyes beépített elemek és áttörések környezetében, vízszintes élek és peremek körül különös gondossággal kell eljárni.

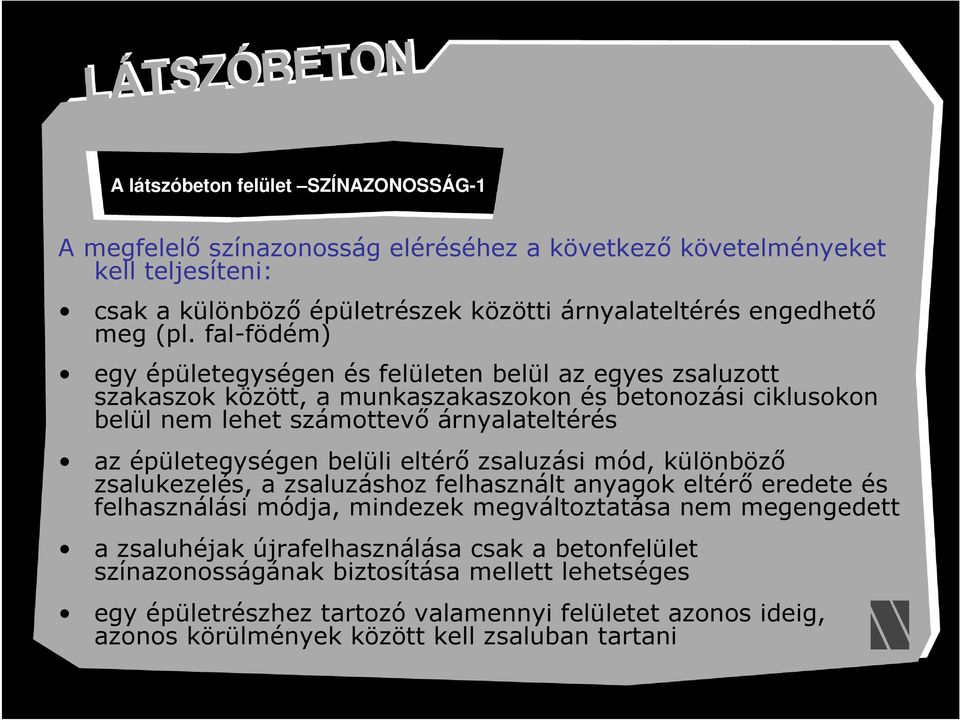

15 A látszóbeton felület SZÍNAZONOSSÁG-1 A megfelelő színazonosság eléréséhez a következő követelményeket kell teljesíteni: csak a különböző épületrészek közötti árnyalateltérés engedhető meg (pl. fal-födém) egy épületegységen és felületen belül az egyes zsaluzott szakaszok között, a munkaszakaszokon és betonozási ciklusokon belül nem lehet számottevő árnyalateltérés az épületegységen belüli eltérő zsaluzási mód, különböző zsalukezelés, a zsaluzáshoz felhasznált anyagok eltérő eredete és felhasználási módja, mindezek megváltoztatása nem megengedett a zsaluhéjak újrafelhasználása csak a betonfelület színazonosságának biztosítása mellett lehetséges egy épületrészhez tartozó valamennyi felületet azonos ideig, azonos körülmények között kell zsaluban tartani

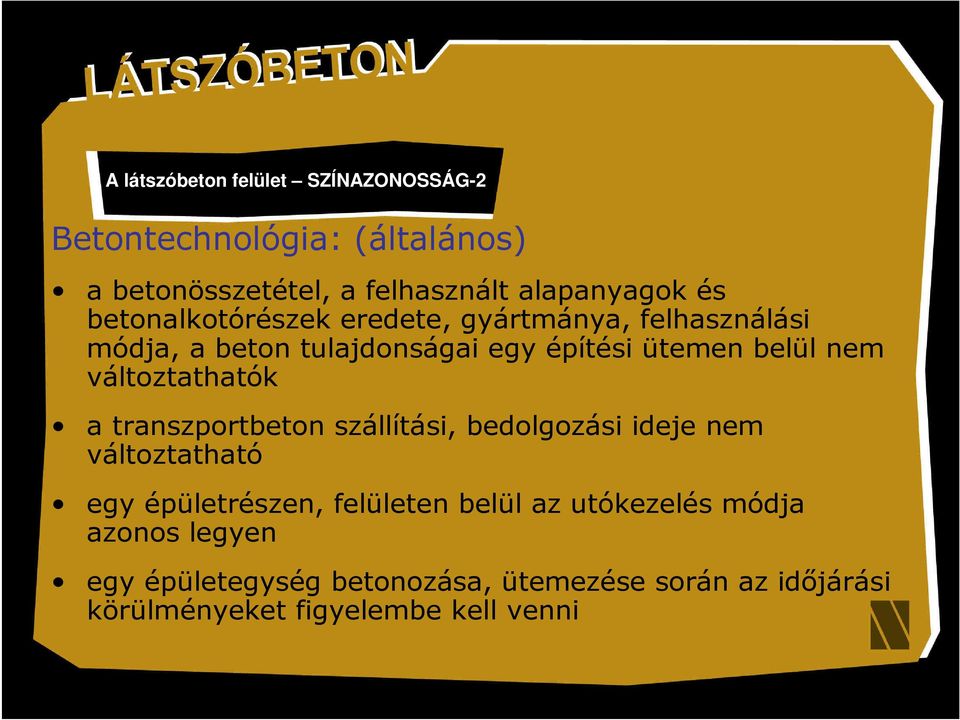

16 A látszóbeton felület SZÍNAZONOSSÁG-2 Betontechnológia: (általános) a betonösszetétel, a felhasznált alapanyagok és betonalkotórészek eredete, gyártmánya, felhasználási módja, a beton tulajdonságai egy építési ütemen belül nem változtathatók a transzportbeton szállítási, bedolgozási ideje nem változtatható egy épületrészen, felületen belül az utókezelés módja azonos legyen egy épületegység betonozása, ütemezése során az időjárási körülményeket figyelembe kell venni

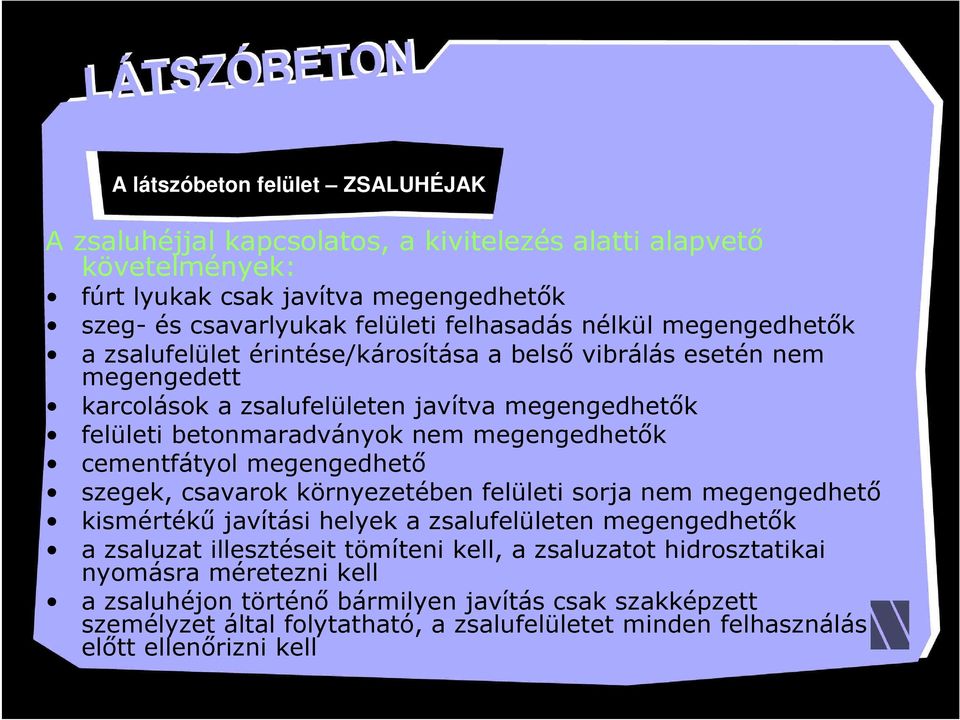

17 A látszóbeton felület ZSALUHÉJAK A zsaluhéjjal kapcsolatos, a kivitelezés alatti alapvető követelmények: fúrt lyukak csak javítva megengedhetők szeg- és csavarlyukak felületi felhasadás nélkül megengedhetők a zsalufelület érintése/károsítása a belső vibrálás esetén nem megengedett karcolások a zsalufelületen javítva megengedhetők felületi betonmaradványok nem megengedhetők cementfátyol megengedhető szegek, csavarok környezetében felületi sorja nem megengedhető kismértékű javítási helyek a zsalufelületen megengedhetők a zsaluzat illesztéseit tömíteni kell, a zsaluzatot hidrosztatikai nyomásra méretezni kell a zsaluhéjon történő bármilyen javítás csak szakképzett személyzet által folytatható, a zsalufelületet minden felhasználás előtt ellenőrizni kell

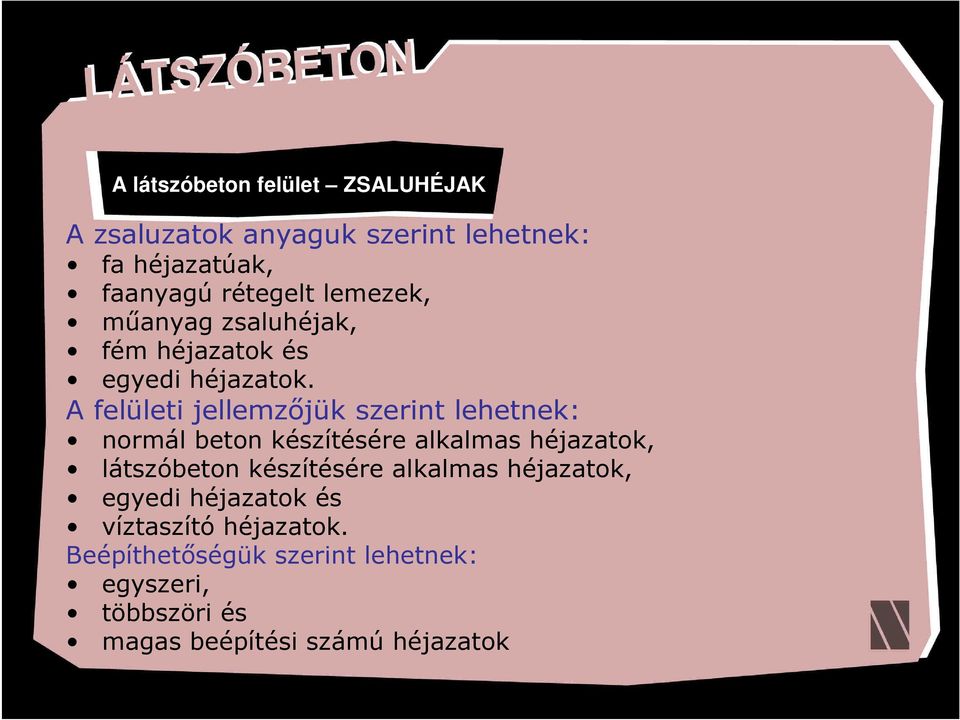

18 A látszóbeton felület ZSALUHÉJAK A zsaluzatok anyaguk szerint lehetnek: fa héjazatúak, faanyagú rétegelt lemezek, műanyag zsaluhéjak, fém héjazatok és egyedi héjazatok. A felületi jellemzőjük szerint lehetnek: normál beton készítésére alkalmas héjazatok, látszóbeton készítésére alkalmas héjazatok, egyedi héjazatok és víztaszító héjazatok. Beépíthetőségük szerint lehetnek: egyszeri, többszöri és magas beépítési számú héjazatok

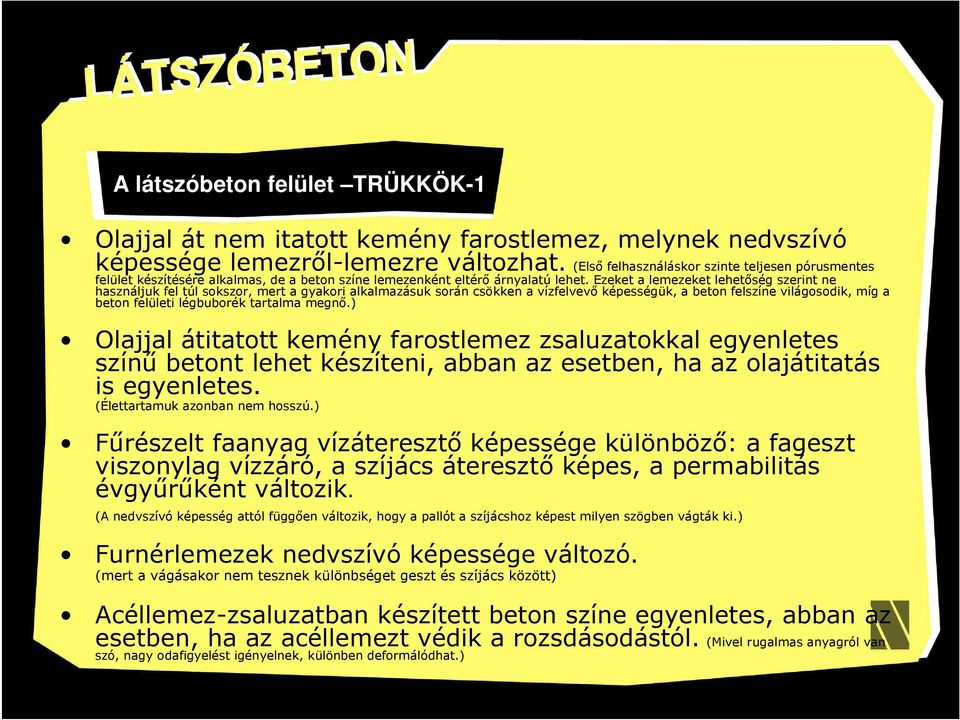

19 A látszóbeton felület TRÜKKÖK-1 Olajjal át nem itatott kemény farostlemez, melynek nedvszívó képessége lemezről-lemezre változhat. (Első felhasználáskor szinte teljesen pórusmentes felület készítésére alkalmas, de a beton színe lemezenként eltérő árnyalatú lehet. Ezeket a lemezeket lehetőség szerint ne használjuk fel túl sokszor, mert a gyakori alkalmazásuk során csökken a vízfelvevő képességük, a beton felszíne világosodik, míg a beton felületi légbuborék tartalma megnő.) Olajjal átitatott kemény farostlemez zsaluzatokkal egyenletes színű betont lehet készíteni, abban az esetben, ha az olajátitatás is egyenletes. (Élettartamuk azonban nem hosszú.) Fűrészelt faanyag vízáteresztő képessége különböző: a fageszt viszonylag vízzáró, a szíjács áteresztő képes, a permabilitás évgyűrűként változik. (A nedvszívó képesség attól függően változik, hogy a pallót a szíjácshoz képest milyen szögben vágták ki.) Furnérlemezek nedvszívó képessége változó. (mert a vágásakor nem tesznek különbséget geszt és szíjács között) Acéllemez-zsaluzatban készített beton színe egyenletes, abban az esetben, ha az acéllemezt védik a rozsdásodástól. (Mivel rugalmas anyagról van szó, nagy odafigyelést igényelnek, különben deformálódhat.)

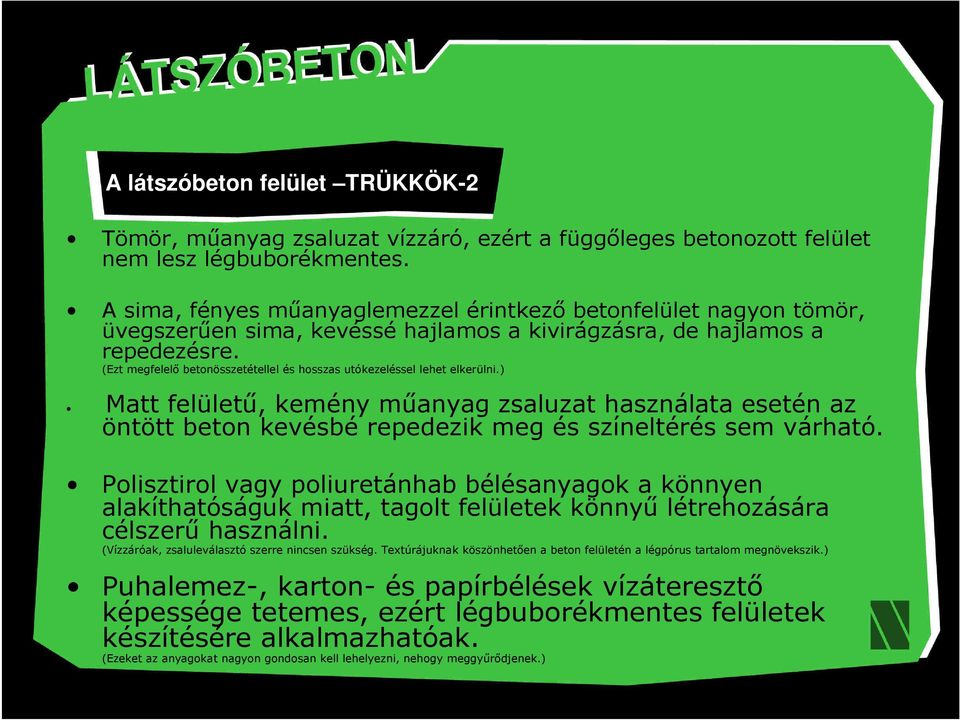

20 A látszóbeton felület TRÜKKÖK-2 Tömör, műanyag zsaluzat vízzáró, ezért a függőleges betonozott felület nem lesz légbuborékmentes. A sima, fényes műanyaglemezzel érintkező betonfelület nagyon tömör, üvegszerűen sima, kevéssé hajlamos a kivirágzásra, de hajlamos a repedezésre. (Ezt megfelelő betonösszetétellel és hosszas utókezeléssel lehet elkerülni.) Matt felületű, kemény műanyag zsaluzat használata esetén az öntött beton kevésbé repedezik meg és színeltérés sem várható. Polisztirol vagy poliuretánhab bélésanyagok a könnyen alakíthatóságuk miatt, tagolt felületek könnyű létrehozására célszerű használni. (Vízzáróak, zsaluleválasztó szerre nincsen szükség. Textúrájuknak köszönhetően a beton felületén a légpórus tartalom megnövekszik.) Puhalemez-, karton- és papírbélések vízáteresztő képessége tetemes, ezért légbuborékmentes felületek készítésére alkalmazhatóak. (Ezeket az anyagokat nagyon gondosan kell lehelyezni, nehogy meggyűrődjenek.)

21 A látszóbeton felület TRÜKKÖK-3 Gumizsaluzatban egyenletes, mintázott felületeket lehet előállítani. (Csak növényi vagy állati eredetű olajjal kezelhetőek, mert az ásványolaj a gumit oldja. Egyenletes színű, de légbuborékot tartalmazó felületek készítésére alkalmas.) Mintázott, tagolt felületeket általában faanyagú zsaluzatban készítenek, ahol a mintákat szegezett vagy ragasztott lécezéssel alakítják ki. (A lécezés nem csatlakozhat merőlegesen a zsaluzat alapfelületéhez, mert a szögletekben a beton könnyem betapadhat, és kizsaluzáskor leszakadhat.)

22 A látszóbeton felület Formaleválasztó olajok Zsaluzat típusa Fa Fém Műanyag Zsaluzat felülete Gyalulatlan Gyalult Műgyantával bevont Sima Sima Textúrás Zsaluzat nedvszívóssága Nedvszívó Nem nedvszívó Ásványi olaj, lakk, emulziók Rendkívül alkalmas Nem alkalmas Ásványi olaj leválasztó szerrel (fizikai-kémiai) Alkalmas Rendkívül alkalmas Folyékony viasz Alkalmas Rendkívül alkalmas Mérsékelten alkalmas Rendkívül alkalmas Mérsékelten alkalmas Paszta Nem alkalmas Mérsékelten alkalmas Rendkívül alkalmas Alkalmas Nem alkalmas

23 A látszóbeton felület FELÜLETKIALAKÍTÁS A látszóbeton a megjelenés alapján lehet: Sima, tömör, egyszínű felületű, Tagolt felületű, Színes felületű, Formába öntött felületű és Megmunkált felületű. Sima felületek kialakítási módjai: Sima, tömör, egyszínű felületet legszebben fém zsaluzattal lehet létrehozni, mely teljesen sima felületet ad, tisztítása is könnyebb, mint a faanyagú zsaluzatoknak, és időállósága is jobb, viszont drágább. Teljesen sima és mintázatlan felületet műgyanta burkolatú fazsalukkal és műanyag zsaluzatokkal is elő lehet állítani.

24 A látszóbeton felület FELÜLETKIALAKÍTÁS Tagolt felületek kialakítási módjai: Függőleges tagolás Vízszintes tagolás 2 dimenziós mintázat Anyagmintázat Mélység mintázat Görbült mintázat A felületből kiugró mintázat A tagolt felületeket általában a zsalu formájának megválasztásával alakítják ki. A keleti metróállomás falai jó példa ezekre a mintázatra. Anyagmintázat alatt értjük például a gyalulatlan fadeszkával zsaluzott betonokat, amelyek felületén látszik a fa erezete. A mélység mintázat az, amikor olyan elemekkel szorítják ki a betont, amelyek a végső felületen a fény-árnyékhatásra építő hatást eredményeznek.

25 A látszóbeton felület - SZÍNEZÉS Színes felületek kialakítási lehetőségei: Színezőanyag hozzáadása a betonkeverékhez; Különböző színű cement alkalmazása. A színezőanyagokat közvetlenül a betonkeverékbe kell keverni. Így egy végleges és időjárásálló betonfelületet kapunk. Néhány színező anyag például: - vasoxid: vörös, sárga. Barna és fekete árnyalatok; - krómoxid és króm-trioxid: zöld; - vegyes kristályos vegyületek, pl.: kobalt-, króm-, alumíniumoxid: kék. A különböző színű cementek alkalmazásával is elérhetünk különböző színárnyalatokat, mint például a portlandcement sötétszürke és fehér színt adhat, míg a kohósalak cement világosszürke színt kölcsönöz a felületnek.

26 A látszóbeton felület - FORMÁK Formába öntött felületek lehetnek: Zsaluból kialakított formák (például az elkészülő betontáblák illeszkedését segíthetik elő, de lehetséges így mélység mintázat kialakítása, például a zsalura szerelt kiegészítő elemmel vagy ugyanígy egy vastagabb függőleges tagolás kialakítása is.) Különböző anyagokból kialakított formák (A kialakított formák például extrudált polisztirolhabból elkészített formák vagy ezek negatívjai például műgyantával kiöntve. Ezt használták például a 4-es metró Rákóczi téri állomásán.) Zsalumatricával (műanyag vagy gumi) kialakított formák (felületeknél szinte bármilyen megoldást elképzelhetünk, majdnem akármilyen felület kialakítható. Lehetséges bemélyedő, kiemelkedő minta, tégla- vagy kőfalat imitáló mintázat. Azonban ezen matricák ára igen magas, és a zsaluk is könnyen sérülnek, illetve speciális olajat is igényelnek, ezért kivitelezése kissé macerás.)

27 A látszóbeton felület MEGMUNKÁLÁS Megmunkált felületek kialakítási lehetőségei: 1. Kézi megmunkálás (amelyben a betonról eltávolítjuk a felső cementréteget, amely így egy durvább és világosabb felületet ad.) A DIN alapján a kézi megmunkálás fajtái a következők: Pl.: Dombormintás betonfelület, Vésővel megmunkált felület, Rovátkolással megmunkált betonfelület, Kaparó vésés 2. Gépi megmunkálás (általában az előregyártott betonoknál alkalmazunk. Vannak textúrák (fűrészelt és hasított), amelyek a gyártás módjától függenek, míg más textúráknál (pl.: csiszolás, finom csiszolás és polírozás) ismét a felső cementréteget távolítják el.) 3. Technikai megmunkálás (a gépi megmunkálással ellentétben bonyolult berendezéseket és gépeket igényel. A cél, hogy kellően finom és durva felületeket is elő lehessen állítani) pl.: Fúvásos felületképzés, Lángtisztított felület, látszóadalékos felületképzés 4. Mosott felületképzés (a felületről a legfelső, finom réteget a 2 mm-es mélységet meghaladóan, általában 4-6 mm mélyen, eltávolítják. ) Pl.: mosott felületképzés, savmaratás

28 Jellemző kivitelezési és tervezési hibák Színeltérések előfordulása, és ezek valószínű okai. A zsaluzat eltávolítása után azonnal vagy néhány óra múlva észlelhető hibák Eredendő színeltérés: a felület színének megváltozása. Okai: nem állandó szemmegoszlás, nem azonos cementszállítmány, nem egyenletesen megkevert betonkeverék, vagy az egyes keverékek keverési arányai eltérőek. Adalékanyag átlátszóság:a durva adalékanyag szemek sötét foltokként mintegy áttűnnek a felületen. Okai: túlságosan rugalmas zsalutáblák, lépcsős szemmegoszlás, túl kevés vagy túl sok finom homok, bedolgozás utáni túlzott vibrálás, külső vibrálás (pl.: zsalurázó vibrátor) Adalékanyag negatív átlátszóság:a durva adalékanyag szemek világos foltokként mintegy áttűnnek a felületen. Okai: porózus, nedvszívó, száraz adalékanyag. Nem megfelelő utókezelés, túl gyors betonszáradás. Vérzés miatti elszíneződés:a felület árnyalatának a változásai, foltosodása. Okai: a zsaluzat illesztése nem vízzáró, a vízmozgás habarcsot visz magával. Szigeteletlen, rétegelt falemez zsaluzat vizet szív el. Függőleges elemek alsó része sötétebb, mint a felső, mert a tömörítés nyomáskülönbséget okoz, és ez vizet présel a felületre.

29 Jellemző kivitelezési és tervezési hibák Szegregációs elszíneződés: pettyezést okozó szín- vagy árnyalatváltozások. Okai: vízzáró zsaluzatba bedolgozott sovány beton, túlzott mértékű vibrálás, lassú szilárdulás (pl.: hűvösebb idő). Festékes elszíneződés: a keverék alkotóanyagaitól eltérő színek megjelenése. Okai: zsaluzat elszennyeződése, festék vagy piszok a felületen. Piszkos alkotóanyagok és/vagy tisztátlan zsaluelválasztó szer alkalmazása. Rozsdaelszíneződés, pl.: födém alsó felületén, mert betonozás előtt eső érte a már beszerelt, rozsdás acélbetéteket és az eső a rozsdát a zsaluzat felületére mosta, vagy kötöző drótot felejtettek a zsaluzatban, amely később korrodálni kezdett. Olajszennyezés: sárgás vagy barnás elszíneződés, néha homokos vagy adalékanyag szemcsés elváltozások megjelenése. Okai: a zsaluzószer kis viszkozitású, vagy túlzott mennyiségű vagy tisztátlan volt, vagy túl későn hordták fel, és ezért megszakította a felületi habarcsréteg folytonosságát. Porlás: világos, poros felület, amely néha elmállik, lekopik, és helyenként megjelennek a durva adalékszemek. Okai: túl rövid utókezelés, gyors betonszáradás, túlzott mennyiségű zsaluleválasztó szer.

30 Látszóbeton- Radikalizált design A kortárs betonépítkezés egyik legfontosabb támogatója Valerio Olgiati, aki svájci díjat nyert 3 különböző betonépületével: ezek a K+N rezidencia Wolerau-ban (2006), a Nemzeti Park Zernez-ben, amely egyszerűsége ellenére igen szövevényes, és a Bardil Atelier Színház, Scharans-ban. Valerio Olgiati sosem választott könnyű utat: az épületei paradigmatikusan demonstrálják, hogy hogyan tud a design radikalizálódni. Paspes-i iskolaépülete (1998) hozta meg Olgaiati számára a sikert, ez tette a svájci kortárs építészet egyik legfontosabb alakjává. A lejtés, emelkedés újragondolásával tette dinamikussá Olgiati a puritán/barátságtalan beton szolitert.

31 Látszóbeton- Radikalizált design Az összes fal beton (látszóbeton), legyen szó akár beltéri, akár kültéri falakról. (Nemzeti Park Zernez-ben) A belépő lágy fény az egész teret bejárja, árnyalja a bársonyos falakat, azáltal, hogy kihangsúlyozza a vertikális zsaluzatmintákat-amelyek szokatlanul nagy teret adnak-, és lenyomatot adnak a zsaluzatban található szegekről is. Található egy meglepő nappali is, amelyet Olgiati központi térnek nevet, és amely varrat nélküli falfelületeivel egy csiszolt kagylóház benyomását kelti. Mind a 4 homlokzaton a hatalmas nyílások találhatók, amelyek közvetlenül a környezetre nyílnak. Motorok segítségével forgatják be a fényt az alsó szinteken (?), és a rejtett szerkezetű/ vázas ablakok a szoba megjelenését olyanná teszik, mintha egy fedett külsőtér lenne.

32 Látszóbeton- Radikalizált design Második pillantásra megjegyezhetjük, hogy az ideálisnak tűnő geometriát megakadályozza: a parazitaként elhelyezkedő lépcső, ami olyan mint egy függelék, a konyha, mely kinyílik a belső térből és a fallal azonos módon burkolt kémény (?). Zernez-ben, a ház, amely ultimátumot jelent a szobák sorozatának, egy ironikus csavar: megérkezünk egy épületbe, mégis olyan, érzésünk van, mintha egy kültéri szobában lennénk. Az egyszerűség összetett, mialatt a bonyolultság valóságosnak tűnik: Wolerauban, a kagylóház a hibátlan és esztétikus részleteket egyesíti.

33 Látszóbeton- Radikalizált design Az Atelier Színház (Schaarausban) külseje masszívnak látszik, és az örökkévalóságot tükrözi. Mégsem épület teljesen, inkább egy hatalmas üreg /lyuk vagy udvar. A nyeregtetejű homlokzat felfelé kiterjed, de nincs semmilyen funkciója, és a háznak nincsen alapja. Ahol a mennyezet elválasztja az életteret a tetőtértől, Olgiati körbe-körbe egy betonlemezt helyezett, melyen egy hatalmas ellipszis alakú nyílás található.

34 Látszóbeton- Radikalizált design Az északi oldalon elkülönítve az átriumtól mázas homlokzat által- található egy stúdió, amit a svájci énekes-dalszövegíró, és színész Linard Bardili megbízásából készítettek. A síkdombormű omamentation betonfelület fontos szerepet játszik az épület teljesen benyomásában. Olgiati tudatosan egyesült a kézművességgel- ellenezve a számítógépes formákat-, a szerkesztés folyamatában. De legfontosabb Olgiati számára az volt, hogy ezek a rosettek ne jelentsenek semmit, ne szimbolizáljanak semmit. Más szóval, jelentés nélküli dekoráció legyen!!!!!!!! Különleges!!!!!!!

35 Lehetséges fejlődési irányok Az innovatív fejlesztéseknél, az alábbi előnyöket kell figyelembe venni: a beépített anyagok az alkalmazás során ne okozhassanak egészségügyi vagy környezeti károsítás, kockázatot a látszóbeton készítésénél minél magasabb arányban legyen a bontási hulladék a felhasznált bontási hulladék anyagcsoportjai számottevő mértékben újra beépíthető és felhasználható legyen

36 Lehetséges fejlődési irányok -korlátok A kialakítandó látszóbeton, olyan belsőépítészeti elemcsalád vagy homlokzati elem rendszer, amely különlegessége a felhasznált anyagokból nyerhető struktúrán alapszik. Az eddigi hazai és nemzetközi szabványok és irányelvek alapján megállapítható, hogy jelen esetben a várható termék minősítése során, figyelmen kívül kell, hagyni vagy át kell értelmezni bizonyos elveket. Példa Zsaluhéj-osztályok (SHK), Színazonosság (FT), Textúra (T).

37 Lehetséges fejlődési irányok - Kutatás A hazai irányelv vagy szabvány nem kerül elfogadásra DIN 18202, DIN 18217, DIN és MSZ illetve a BV-MI 01:2005 Beton- és vasbeton-építési műszaki irányelv Betonkészítés bontási, építési és építőanyaggyártási hulladék újrahasznosításával foglalkozó szakirodalmat tartom irányadónak. Jelenleg kutatásaink elméleti és gyakorlati témakörben a Szent István Egyetem Építőanyag Laboratóriumban végezzük Phd program és TDK kutatások keretein belül a vállalkozó szellemű hallgatókkal.

38 Lehetséges fejlődési irányok - FELHASZNÁLÁS A látszóbeton olyan jellegű felhasználási lehetőségei, amelyek a szociálisan érzékeny rétegeket célozza meg illetve kísérleti programok beindítása a szociális lakásépítési program prioritásai figyelembevételével. Továbbra is foglalkoztat, az elméleti kutatási szinten, egy új többcélú és funkciójú építőanyag kikísérletezése, amelynek lényege, hogy % legyen benne a minimális újra felhasznált anyag és esztétikai megjelenése is piacképes legyen.

39 Lehetséges fejlődési irányok - FELHASZNÁLÁS A város szövetébe beilleszthető régi-új látszóbeton épített építmények, -épületek,- projektek bemutatása, tervezése, kivitelezése és publikálása. A további felhasználás során a bontás során visszanyert szálas- és műanyag alkalmazási lehetőségeit szeretnénk a közeljövőben vizsgálni. Olyan jellegű innovatív fejlesztések, hogy az készítőkhasználók, ne érezzék, hogy másod-építőanyagok alkalmaznak, hanem teljes értékű építőanyagokként kezeljék.

40 Lehetséges fejlődési irányok HOGYAN? Ipari vagy előregyártási technológiával is gyárthatóvá váljon Minél magasabb százalékra emelkedjen a vegyes bontási hulladék alkalmazása Építészek sokoldalúan alkalmazható egyedileg hasznosítható esztétikus és egyediséget mutató anyag legyen a végtermék Innováció közreműködésével az egyedi knowhow kialakítása

41 Felhasznált irodalom: Keszeyné Say E. - Darabos Gy. - Telekes G.: Az építési hulladék feldolgozása és újrahasznosítása. Építési Piac szám. pp Építéstudományi Egyesület - Bontott építési hulladék anyagok kezelése és újrahasznosítása- Konferencia kiadvány. Budapest, Szerkesztette: Hikisch Lóránt. Szerzők: Bese Erzsébet, Horváth Sándor, Olessák Dénes, Martin Car, Schréder Mihály, Pankhardt Kinga, Erdélyi Attila, Fejes István, Somlói István, Verrasztó Zoltán, Puchard Zoltán, Keszeyné Say Emma, Telekes Gábor, László János, Nagy Egon, Rácz Kornélia, Papp Géza Dr. Farkas György - Nagyszilárdságú, nagy teljesítőképességű betonok technológiája. MŰSZAKI SZEMLE Farsang Attila - Látszóbeton felületek kialakítása napjainkban - Nemzetközi Építéstudományi Konferencia 2003 dr.kausay Tibor gyártás hulladék újrahasznosításával fib Magyar Tagozata kiadványa Budapest Szakértő bizottság tagjai: Alvincz András, dr.bornemissza Tibor, Deres Szabolcs, Dubróvszky Gábor, dr.erdélyi Attila, Fejes István, Fejes István, Hikisch Lóránt, Karsainé dr.lukács Katalin, Kiss Pál Béla, dr.liptay András, Nemes Rita, Pankhardt Kinga, dr.rácz Kornélia, Somogyi, Gábor, Tápai Antal, Vadász Enikő, Várkony Erzsébet, Várkonyi Gábriel - BV MV 01: 2005 Nagyszilárdságú öntömörödő betonok (HSSCC) szilárdulási folyamatai I. Dr. Salem G. Nehme PhD. BME -Dr. Kovács Imre PhD. Kovács József BSc. Építőanyag 59évf szám Varga Péter István- Látszóbeton, egy építőanyag tervezői szemszögből Építészfórum 2008 Varga Péter István- Látszóbeton építészet a 4-es METRÓ állomásaiban Magyar Betonszövetség Konferencia 2008 Nemoda Ferenc - A látszóbeton, mint építőanyag és innovatív megoldás - Építéstudományi Konferencia 2009 Nemoda Ferenc - Bontott építőanyag innovatív felhasználási lehetőségei- Építéstudományi Konferencia 2009 DETAIL 2010 :1/2: Concreta Construction
