1 Távhőellátás T E R M É K L I S TA Flexibilis előszigetelt távvezetéki rendszer

2

3 Tartalomjegyzék Rövidítések 4 Uponor flexibilis, előszigetelt csőrendszer Uponor előszigetelt csővezetékek 5 Uponor szórítóbilincses csatlakozók (Wipex) 10 Uponor előszigetelt csőrendszer tartozékok 11 Az Uponor Épületgépészeti Kft. általános szerződési feltételei 15 Cikk-kereső 17 EEI-HU-HS

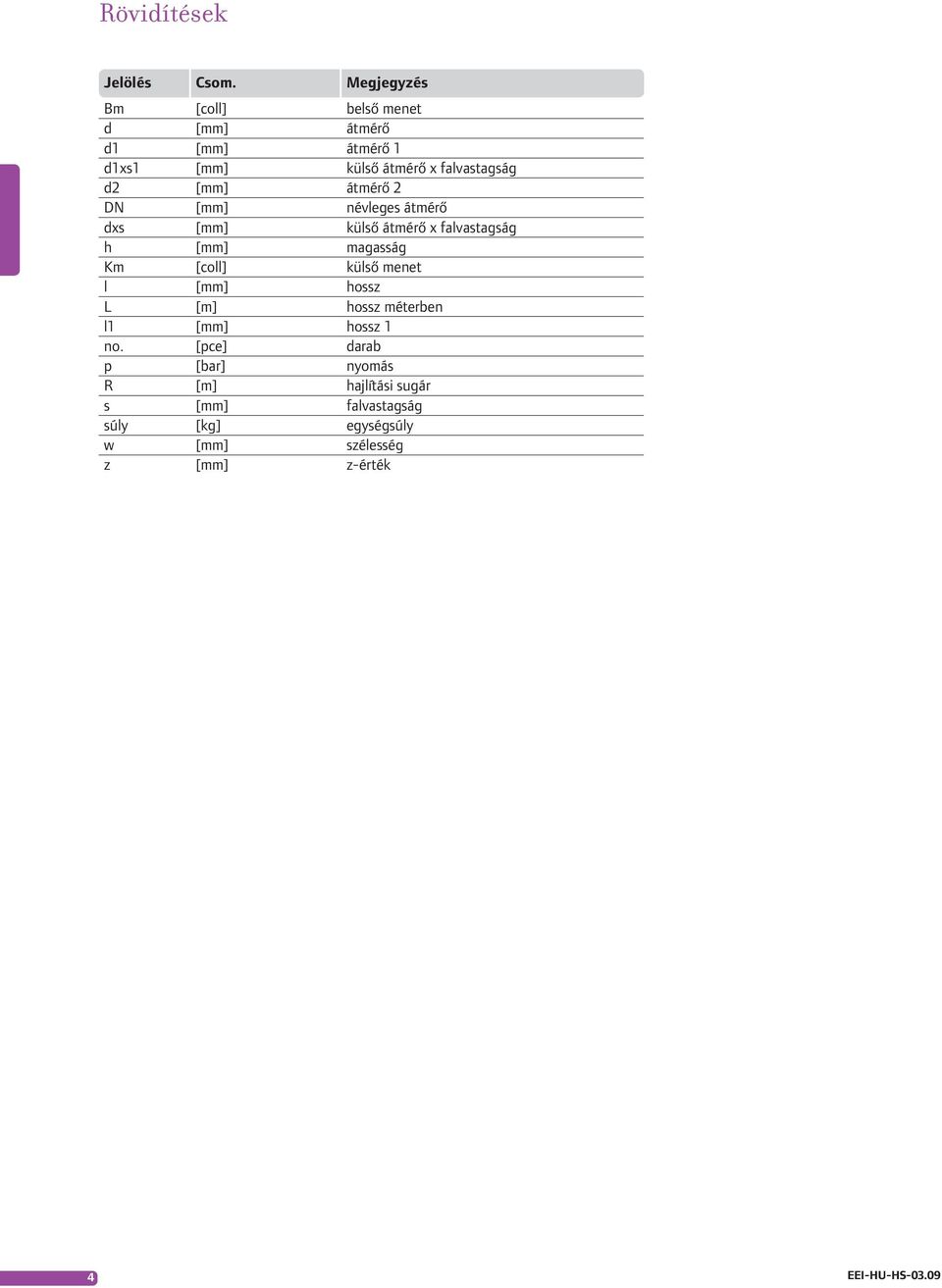

4 Rövidítések Jelölés Csom. Megjegyzés Bm [coll] belső menet d [mm] átmérő d1 [mm] átmérő 1 d1xs1 [mm] külső átmérő x falvastagság d2 [mm] átmérő 2 DN [mm] névleges átmérő dxs [mm] külső átmérő x falvastagság h [mm] magasság Km [coll] külső menet l [mm] hossz L [m] hossz méterben l1 [mm] hossz 1 no. [pce] darab p [bar] nyomás R [m] hajlítási sugár s [mm] falvastagság súly [kg] egységsúly w [mm] szélesség z [mm] z érték 4 EEI-HU-HS-03.09

5 Uponor távhőellátás > Uponor flexibilis, előszigetelt csőrendszer Uponor előszigetelt csővezetékek Uponor Ecoflex Thermo Single Flexibilis, előszigetelt, önkompenzáló, műanyaghaszoncsöves előszigetelt távvezetéki rendszer fűtési hálózat földárokba fektetéséhez. Hőszigetelőképesség a VDI-2055 szabvány alapján felülvizsgált, DIN- CERTCO regisztrációs szám: 6V046 Speciális igény esetén elektromos kísérőfűtéssel is rendelhető. Haszoncső: Térhálósított polietilén (PE-Xa), oxigéndiffúziós védőréteggel a DIN 4726 szabványnak megfelelően. Korróziómentes. Hőmérséklet/nyomásállóság (egyidejűleg) +95 C/ 6bar Hőszigetelés: Többrétegű, öregedésálló, zártcellás PE-X-hab, alaktartóan rugalmas, FCKW-mentes, Vízfelvétel a DIN szabvány alapján kisebb mint 1%. Köpenycső: Bordázott alakú köpenycső polietilénből (PE-HD). SLW 60 (60T) statikai terhelhetősséggel a 0,5-6,0 m-es befedéssel az ATV-DVWK - A szabványnak megfelelően. Engedélyek: KIWA-BRL 5609 KOMO-engedély ill. hazai ÉMI engedély Cikkszám d [mm] s [mm] DN [mm] d2 [mm] R [m] súly [kg] Megjegyzés Ár (Ft) Uponor Ecoflex Thermo Single 1x25/140mm PN6, 95 C 200 m 9.698, Uponor Ecoflex Thermo Single 1x32/140mm PN6, 95 C 200 m , Uponor Ecoflex Thermo Single 1x40/175mm PN6, 95 C 200 m , Uponor Ecoflex Thermo Single 1x50/175mm PN6, 95 C 200 m , Uponor Ecoflex Thermo Single 1x63/175mm PN6, 95 C 200 m , Uponor Ecoflex Thermo Single 1x75/200mm PN6, 95 C 100 m , Uponor Ecoflex Thermo Single 1x90/200mm PN6, 95 C 100 m , Uponor Ecoflex Thermo Single 1x110/200mm PN6, 95 C 100 m , Uponor Ecoflex Thermo Twin Flexibilis, előszigetelt, önkompenzáló, műanyaghaszoncsöves előszigetelt távvezetéki rendszer fűtési hálózat földárokba fektetéséhez. Az előremenő ill. a visszatérő vezeték egy kutyacsont alakú piros kék színjelzésű magszigetelésben helyezkedik el a felcserélés elkerülése érdekében. Hőszigetelőképesség a VDI-2055 szabvány alapján felülvizsgált, DIN-CERTCO regisztrációs szám: 6V046 Haszoncső: Térhálósított polietilén (PE-Xa), oxigéndiffúziós védőréteggel a DIN 4726 szabványnak megfelelően. Korróziómentes. Hőmérséklet/nyomásállóság (egyidejűleg) +95 C/ 6bar Hőszigetelés: Többrétegű, öregedésálló, zártcellás PE-X-hab, alaktartóan rugalmas, FCKW-mentes, Vízfelvétel a DIN szabvány alapján kisebb mint 1%. Köpenycső: Bordázott alakú köpenycső polietilénből (PE-HD). SLW 60 (60T) statikai terhelhetősséggel a 0,5-6,0 m-es befedéssel az ATV-DVWK - A szabványnak megfelelően. Engedélyek: KIWA-BRL 5609 KOMO-engedély ill. hazai ÉMI engedély Cikkszám dxs [mm] d1xs1 [mm] DN [mm] d2 [mm] R [m] súly [kg] Megjegyzés Ár (Ft) x2.3 25x2.3 20/ Uponor Ecoflex Thermo Twin 2x25/175mm PN6, 95 C 200 m , x2.9 32x2.9 25/ Uponor Ecoflex Thermo Twin 2x32/175mm PN6, 95 C 200 m , x3.7 40x3.7 32/ Uponor Ecoflex Thermo Twin 2x40/175mm PN6, 95 C 200 m , x4.6 50x4.6 40/ Uponor Ecoflex Thermo Twin 2x50/200mm PN6, 95 C 100 m , x5.8 63x5.8 50/ Uponor Ecoflex Thermo Twin 2x63/200mm PN6, 95 C 100 m , EEI-HU-HS

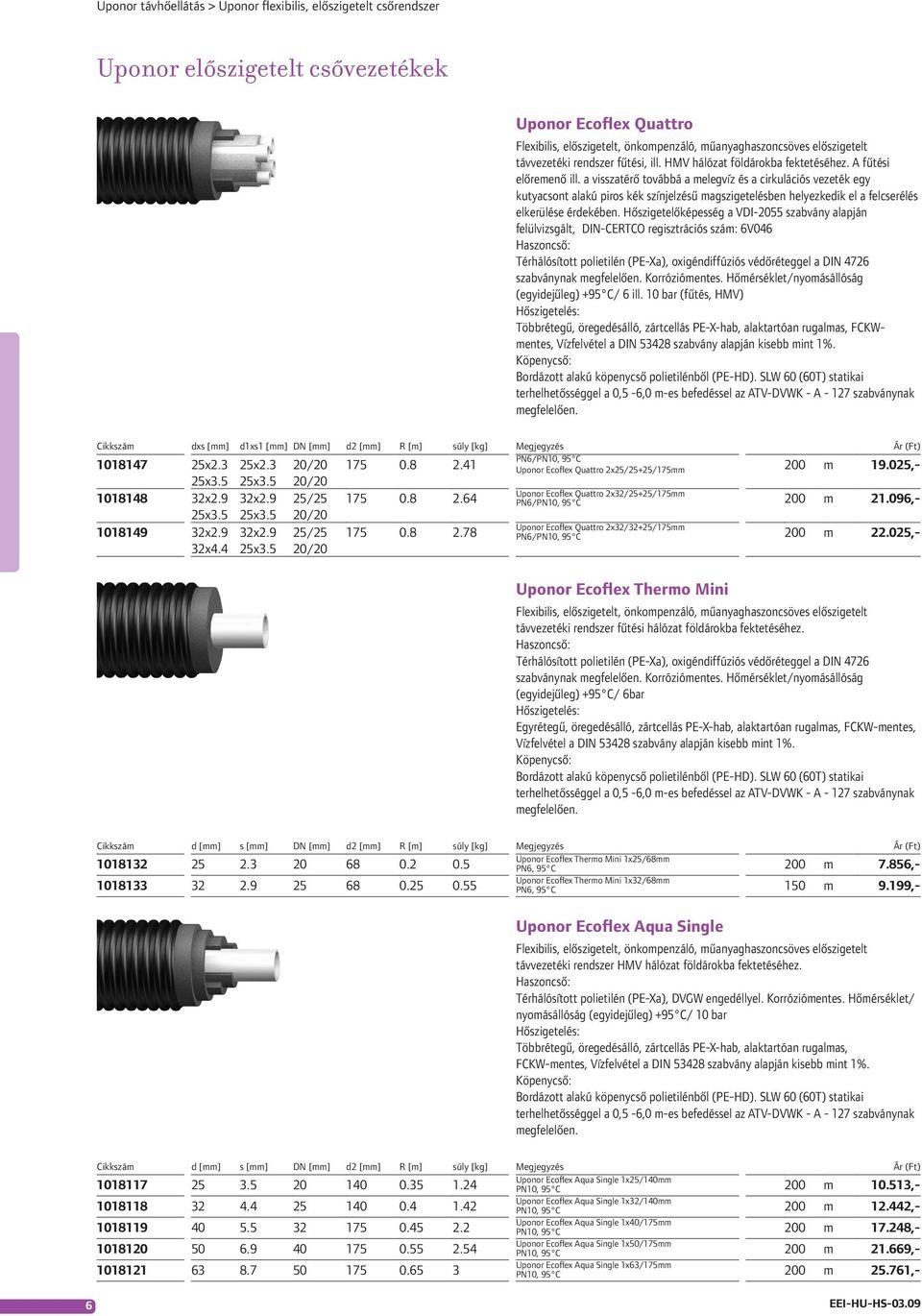

6 Uponor távhőellátás > Uponor flexibilis, előszigetelt csőrendszer Uponor előszigetelt csővezetékek Uponor Ecoflex Quattro Flexibilis, előszigetelt, önkompenzáló, műanyaghaszoncsöves előszigetelt távvezetéki rendszer fűtési, ill. HMV hálózat földárokba fektetéséhez. A fűtési előremenő ill. a visszatérő továbbá a melegvíz és a cirkulációs vezeték egy kutyacsont alakú piros kék színjelzésű magszigetelésben helyezkedik el a felcserélés elkerülése érdekében. Hőszigetelőképesség a VDI-2055 szabvány alapján felülvizsgált, DIN-CERTCO regisztrációs szám: 6V046 Haszoncső: Térhálósított polietilén (PE-Xa), oxigéndiffúziós védőréteggel a DIN 4726 szabványnak megfelelően. Korróziómentes. Hőmérséklet/nyomásállóság (egyidejűleg) +95 C/ 6 ill. 10 bar (fűtés, HMV) Hőszigetelés: Többrétegű, öregedésálló, zártcellás PE-X-hab, alaktartóan rugalmas, FCKWmentes, Vízfelvétel a DIN szabvány alapján kisebb mint 1%. Köpenycső: Bordázott alakú köpenycső polietilénből (PE-HD). SLW 60 (60T) statikai terhelhetősséggel a 0,5-6,0 m-es befedéssel az ATV-DVWK - A szabványnak megfelelően. Cikkszám dxs [mm] d1xs1 [mm] DN [mm] d2 [mm] R [m] súly [kg] Megjegyzés Ár (Ft) PN6/PN10, 95 C x2.3 25x2.3 20/ Uponor Ecoflex Quattro 2x25/25+25/175mm 200 m , 25x3.5 25x3.5 20/ x2.9 32x2.9 25/ Uponor Ecoflex Quattro 2x32/25+25/175mm PN6/PN10, 95 C 200 m , 25x3.5 25x3.5 20/ x2.9 32x4.4 32x2.9 25x3.5 25/25 20/ Uponor Ecoflex Quattro 2x32/32+25/175mm PN6/PN10, 95 C 200 m , Uponor Ecoflex Thermo Mini Flexibilis, előszigetelt, önkompenzáló, műanyaghaszoncsöves előszigetelt távvezetéki rendszer fűtési hálózat földárokba fektetéséhez. Haszoncső: Térhálósított polietilén (PE-Xa), oxigéndiffúziós védőréteggel a DIN 4726 szabványnak megfelelően. Korróziómentes. Hőmérséklet/nyomásállóság (egyidejűleg) +95 C/ 6bar Hőszigetelés: Egyrétegű, öregedésálló, zártcellás PE-X-hab, alaktartóan rugalmas, FCKW-mentes, Vízfelvétel a DIN szabvány alapján kisebb mint 1%. Köpenycső: Bordázott alakú köpenycső polietilénből (PE-HD). SLW 60 (60T) statikai terhelhetősséggel a 0,5-6,0 m-es befedéssel az ATV-DVWK - A szabványnak megfelelően. Cikkszám d [mm] s [mm] DN [mm] d2 [mm] R [m] súly [kg] Megjegyzés Ár (Ft) Uponor Ecoflex Thermo Mini 1x25/68mm PN6, 95 C 200 m 7.856, Uponor Ecoflex Thermo Mini 1x32/68mm PN6, 95 C 150 m 9.199, Uponor Ecoflex Aqua Single Flexibilis, előszigetelt, önkompenzáló, műanyaghaszoncsöves előszigetelt távvezetéki rendszer HMV hálózat földárokba fektetéséhez. Haszoncső: Térhálósított polietilén (PE-Xa), DVGW engedéllyel. Korróziómentes. Hőmérséklet/ nyomásállóság (egyidejűleg) +95 C/ 10 bar Hőszigetelés: Többrétegű, öregedésálló, zártcellás PE-X-hab, alaktartóan rugalmas, FCKW-mentes, Vízfelvétel a DIN szabvány alapján kisebb mint 1%. Köpenycső: Bordázott alakú köpenycső polietilénből (PE-HD). SLW 60 (60T) statikai terhelhetősséggel a 0,5-6,0 m-es befedéssel az ATV-DVWK - A szabványnak megfelelően. Cikkszám d [mm] s [mm] DN [mm] d2 [mm] R [m] súly [kg] Megjegyzés Ár (Ft) Uponor Ecoflex Aqua Single 1x25/140mm PN10, 95 C 200 m , Uponor Ecoflex Aqua Single 1x32/140mm PN10, 95 C 200 m , Uponor Ecoflex Aqua Single 1x40/175mm PN10, 95 C 200 m , Uponor Ecoflex Aqua Single 1x50/175mm PN10, 95 C 200 m , Uponor Ecoflex Aqua Single 1x63/175mm PN10, 95 C 200 m , 6 EEI-HU-HS-03.09

7 Uponor távhőellátás > Uponor flexibilis, előszigetelt csőrendszer Uponor előszigetelt csővezetékek Uponor Ecoflex Aqua Twin Flexibilis, előszigetelt, önkompenzáló, műanyaghaszoncsöves előszigetelt távvezetéki rendszer HMV hálózat földárokba fektetéséhez. A melegvíz ill. a cirkulációs vezeték egy kutyacsont alakú piros kék színjelzésű magszigetelésben helyezkedik el a felcserélés elkerülése érdekében. Haszoncső: Térhálósított polietilén (PE-Xa), DVGW engedéllyel. Korróziómentes. Hőmérséklet/nyomásállóság (egyidejűleg) +95 C/ 10 bar Hőszigetelés: Többrétegű, öregedésálló, zártcellás PE-X-hab, alaktartóan rugalmas, FCKW-mentes, Vízfelvétel a DIN szabvány alapján kisebb mint 1%. Köpenycső: Bordázott alakú köpenycső polietilénből (PE-HD). SLW 60 (60T) statikai terhelhetősséggel a 0,5-6,0 m-es befedéssel az ATV-DVWK - A szabványnak megfelelően. Cikkszám dxs [mm] d1xs1 [mm] DN [mm] d2 [mm] R [m] súly [kg] Megjegyzés Ár (Ft) x3.5 25x3.5 20/ Uponor Ecoflex Aqua Twin 25+25/175mm PN10, 95 C 200 m , x4.4 25x3.5 25/ Uponor Ecoflex Aqua Twin 32+25/175mm PN10, 95 C 200 m , x5.5 25x3.5 32/ Uponor Ecoflex Aqua Twin 40+25/175mm PN10, 95 C 200 m , x6.9 25x3.5 40/ Uponor Ecoflex Aqua Twin 50+25/175mm PN10, 95 C 200 m , Uponor Ecoflex Supra Flexibilis, előszigetelt, önkompenzáló, műanyaghaszoncsöves előszigetelt távvezetéki rendszer ívóvíz vagy hűtési hálózat földárokba fektetéséhez. Haszoncső: Polietilén PE100, SDR 11, DVGW engedéllyel. Korróziómentes. Hőmérséklet/nyomásállóság (egyidejűleg) +20 C/ 16 bar Hőszigetelés: Többrétegű, öregedésálló, zártcellás PE-X-hab, alaktartóan rugalmas, FCKW-mentes, Vízfelvétel a DIN szabvány alapján kisebb mint 1%. Köpenycső: Bordázott alakú köpenycső polietilénből (PE-HD). SLW 60 (60T) statikai terhelhetősséggel a 0,5-6,0 m-es befedéssel az ATV-DVWK - A szabványnak megfelelően. Cikkszám d [mm] s [mm] DN [mm] d2 [mm] R [m] súly [kg] Megjegyzés Ár (Ft) Uponor Ecoflex Supra 1x25/68mm PN16, 20 C 200 m 6.657, Uponor Ecoflex Supra 1x32/68mm PN16, 20 C 200 m 6.913, Uponor Ecoflex Supra 1x40/140mm PN16, 20 C 200 m , Uponor Ecoflex Supra 1x50/140mm PN16, 20 C 200 m , Uponor Ecoflex Supra 1x63/140mm PN16, 20 C 200 m , Uponor Ecoflex Supra 1x75/175mm PN16, 20 C 200 m , Uponor Ecoflex Supra 1x90/175mm PN16, 20 C 200 m , Uponor Ecoflex Supra 1x110/200mm PN16, 20 C 100 m , EEI-HU-HS

8 Uponor távhőellátás > Uponor flexibilis, előszigetelt csőrendszer Uponor szórítóbilincses csatlakozók (Wipex) Uponor wipex csőcsatlakozó S 5 (PN6) Anyaga: kiválásmentes réz. A szorítócsavar, anya, alátét, rozsdamentes. PN6 baros csövekhez, fűtéshez. Cikkszám d [mm] s [mm] Km [coll] p [bar] Megjegyzés Csom. Ár (Ft) Uponor Wipex csőcsatlakozó 25x2.3-1"km PN6 2 db 5.390, Uponor Wipex csőcsatlakozó 32x2.9-1"km PN6 2 db 6.090, /4 6 Uponor Wipex csőcsatlakozó 40x3.7-5/4"km PN6 2 db 7.593, /4 6 Uponor Wipex csőcsatlakozó 50x4.6-5/4"km PN6 2 db 9.790, Uponor Wipex csőcsatlakozó 63x5.8-2"km PN6 2 db , Uponor Wipex csőcsatlakozó 75x6.8-2"km PN6 1 db , Uponor Wipex csőcsatlakozó 90x8.2-3"km PN6 1 db , Uponor Wipex csőcsatlakozó 110x10.0-3"km PN6 1 db , Uponor wipex csőcsatlakozó S 3.2 (PN10) Anyaga: kiválásmentes réz. A szorítócsavar, anya, alátét, rozsdamentes. PN10 baros csövekhez, vízellátáshoz. Cikkszám d [mm] s [mm] Km [coll] p [bar] Megjegyzés Csom. Ár (Ft) Uponor Wipex csőcsatlakozó 25x3.5-1"km PN10 2 db 5.130, Uponor Wipex csőcsatlakozó 32x4.4-1"km PN10 2 db 6.653, /4 10 Uponor Wipex csőcsatlakozó 40x5.5-5/4"km PN10 2 db 8.284, /4 10 Uponor Wipex csőcsatlakozó 50x6.9-5/4"km PN10 2 db 9.710, Uponor Wipex csőcsatlakozó 63x8.7-2"km PN10 2 db , Uponor wipex toldó S 5 (PN6) Anyaga: kiválásmentes réz. A szorítócsavar, anya, alátét, rozsdamentes. PN6 baros csövekhez, fűtéshez. Cikkszám d [mm] s [mm] Km [coll] p [bar] Megjegyzés Csom. Ár (Ft) Uponor Wipex toldó 25x2.3-25x2.3 PN6 1 db 8.744, Uponor Wipex toldó 32x2.9-32x2.9 PN6 1 db , /4 6 Uponor Wipex toldó 40x3.7-40x3.7 PN6 1 db , /4 6 Uponor Wipex toldó 50x4.6-50x4.6 PN6 1 db , Uponor Wipex toldó 63x5.8-63x5.8 PN6 1 db , Uponor Wipex toldó 75x6.8-75x6.8 PN6 1 db , Uponor Wipex toldó 90x8.2-90x8.2 PN6 1 db , Uponor Wipex toldó 110x x10.0 PN6 1 db , 8 EEI-HU-HS-03.09

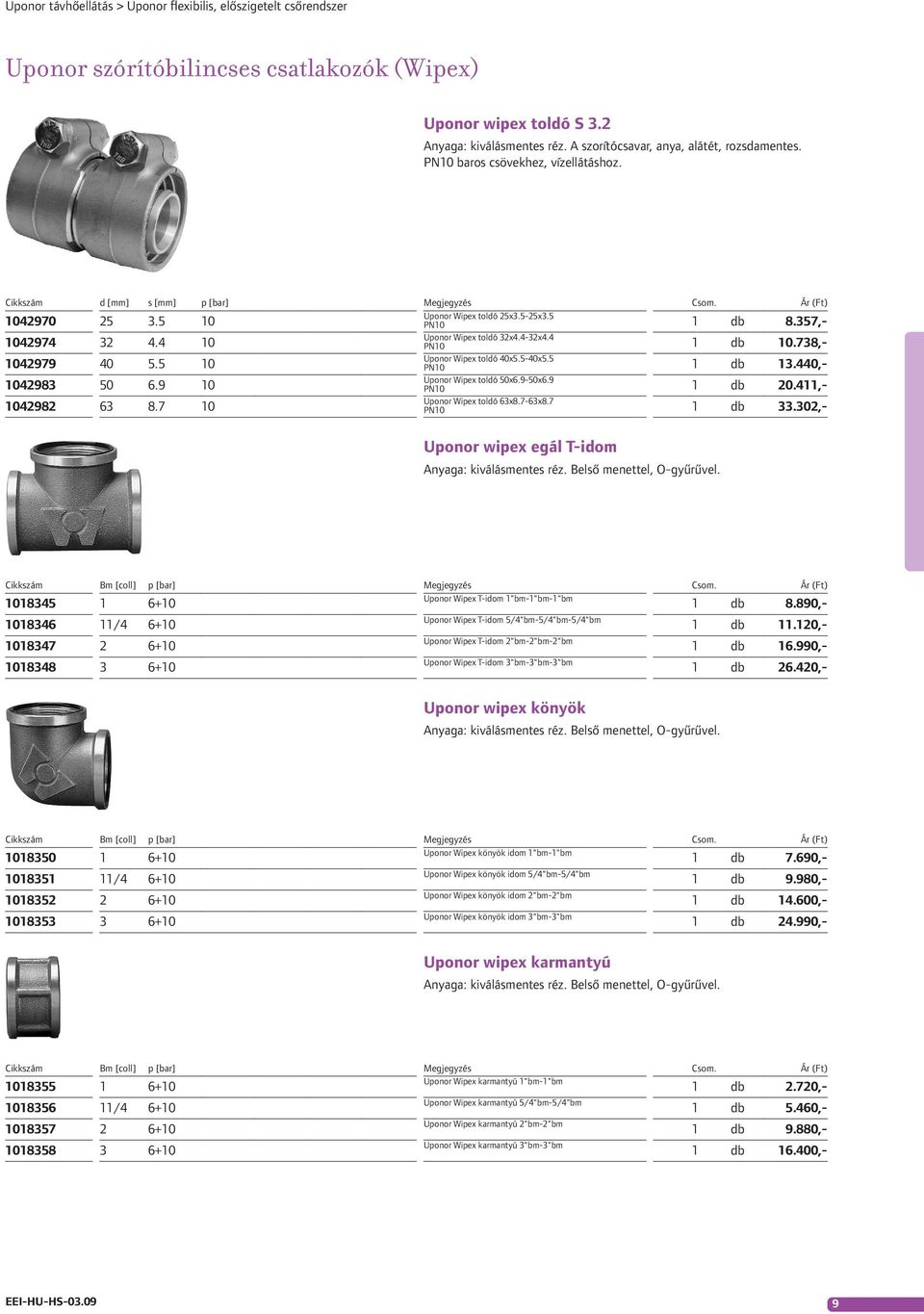

9 Uponor távhőellátás > Uponor flexibilis, előszigetelt csőrendszer Uponor szórítóbilincses csatlakozók (Wipex) Uponor wipex toldó S 3.2 Anyaga: kiválásmentes réz. A szorítócsavar, anya, alátét, rozsdamentes. PN10 baros csövekhez, vízellátáshoz. Cikkszám d [mm] s [mm] p [bar] Megjegyzés Csom. Ár (Ft) Uponor Wipex toldó 25x3.5-25x3.5 PN10 1 db 8.357, Uponor Wipex toldó 32x4.4-32x4.4 PN10 1 db , Uponor Wipex toldó 40x5.5-40x5.5 PN10 1 db , Uponor Wipex toldó 50x6.9-50x6.9 PN10 1 db , Uponor Wipex toldó 63x8.7-63x8.7 PN10 1 db , Uponor wipex egál T-idom Anyaga: kiválásmentes réz. Belső menettel, O-gyűrűvel. Cikkszám Bm [coll] p [bar] Megjegyzés Csom. Ár (Ft) Uponor Wipex T-idom 1"bm-1"bm-1"bm 1 db 8.890, / Uponor Wipex T-idom 5/4"bm-5/4"bm-5/4"bm Uponor Wipex T-idom 2"bm-2"bm-2"bm Uponor Wipex T-idom 3"bm-3"bm-3"bm 1 db , 1 db , 1 db , Uponor wipex könyök Anyaga: kiválásmentes réz. Belső menettel, O-gyűrűvel. Cikkszám Bm [coll] p [bar] Megjegyzés Csom. Ár (Ft) Uponor Wipex könyök idom 1"bm-1"bm 1 db 7.690, / Uponor Wipex könyök idom 5/4"bm-5/4"bm Uponor Wipex könyök idom 2"bm-2"bm Uponor Wipex könyök idom 3"bm-3"bm 1 db 9.980, 1 db , 1 db , Uponor wipex karmantyú Anyaga: kiválásmentes réz. Belső menettel, O-gyűrűvel. Cikkszám Bm [coll] p [bar] Megjegyzés Csom. Ár (Ft) Uponor Wipex karmantyú 1"bm-1"bm 1 db 2.720, / Uponor Wipex karmantyú 5/4"bm-5/4"bm Uponor Wipex karmantyú 2"bm-2"bm Uponor Wipex karmantyú 3"bm-3"bm 1 db 5.460, 1 db 9.880, 1 db , EEI-HU-HS

10 Uponor távhőellátás > Uponor flexibilis, előszigetelt csőrendszer Uponor szórítóbilincses csatlakozók (Wipex) Uponor wipex szűkítő közcsavar Anyaga: kiválásmentes réz. Külső-belső menettel, O-gyűrűvel. Cikkszám Km [coll] Bm [coll] p [bar] Megjegyzés Csom. Ár (Ft) / Uponor Wipex közcsavar 5/4"km - 1"bm szűkítő közcsavar km bm 1 db 5.120, /2 11/ Uponor Wipex közcsavar 6/4"km - 5/4" bm szűkítő közcsavar km bm 1 db 5.830, Uponor Wipex közcsavar 2"km - 1"bm szűkítő közcsavar km bm 1 db , / Uponor Wipex közcsavar 2"km - 5/4"bm szűkítő közcsavar km bm 1 db , / Uponor Wipex közcsavar 2 1/2"km - 2"bm szűkítő közcsavar km bm 1 db , Uponor Wipex közcsavar 3"km - 1"bm szűkítő közcsavar km bm 1 db , / Uponor Wipex közcsavar 3"km - 5/4"bm szűkítő közcsavar km bm 1 db , Uponor Wipex közcsavar 3"km - 2"bm szűkítő közcsavar km bm 1 db , Uponor Wipex közcsavar 4"km - 3"bm szűkítő közcsavar km bm 1 db , Uponor wipex karima Anyaga: kiválásmentes réz. Belső menettel, O-gyűrűvel. Cikkszám DN [mm] no. [pce] p [bar] Megjegyzés Csom. Ár (Ft) Uponor Wipex karima F25/4-85 / 1" bm belsőmenetes karima 1 db , Uponor Wipex karima F32/4-100 / 5/4" bm belsőmenetes karima 1 db , Uponor Wipex karima F40/4-110 / 6/4" bm belsőmenetes karima 1 db , Uponor Wipex karima F50/4-125 / 2" bm belsőmenetes karima 1 db , Uponor Wipex karima F65/8-145 / 2 1/2" bm belsőmenetes karima 1 db , Uponor Wipex karima F80/8-160 / 3" bm belsőmenetes karima 1 db , Uponor Wipex karima F100/8-180 / 4" bm belsőmenetes karima 1 db , 10 EEI-HU-HS-03.09

11 Uponor távhőellátás > Uponor flexibilis, előszigetelt csőrendszer Uponor előszigetelt csőrendszer tartozékok Uponor véglezáró gumisapkák szorítóbilinccsel A levágott csővégeknél védelmet nyújtanak a szigetelés megóvására. A gumisapka tartozéka egy nemesacél szorítóbilincs ill. egy gumigyűrű melyet a köpenycsőbordába kell behelyezni. Engedélyek: KIWA-BRL 5609 KOMO-engedély ill. hazai ÉMI engedély Cikkszám d [mm] no. [pce] d2 [mm] l [mm] l1 [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Véglezáró gumisapka 25+32/68 mm Thermo Mini, Supra 1 db , Véglezáró gumisapka 25+32/140 mm Thermo Single, Aqua Single 1 db , Véglezáró gumisapka /175 mm Thermo Single, Aqua Single 1 db , Véglezáró gumisapka /140 mm Varia Single, Supra 1 db , Véglezáró gumisapka 63+75/175 mm Thermo, Varia, Aqua Single, Supra 1 db , Véglezáró gumisapka /200 mm Thermo Single, Aqua Single, Supra 1 db , Véglezáró gumisapka /175 mm Varia Single, Supra 1 db , Véglezáró gumisapka /90 mm Varia 1 db , Véglezáró gumisapka 2x( )/140 mm Varia Twin 1 db , Véglezáró gumisapka 2x( )/175 mm Thermo Twin, Aqua Twin 1 db , Véglezáró gumisapka 2x( )/175 mm Thermo Twin, Aqua Twin 1 db , Véglezáró gumisapka 2x( )/200 mm Thermo Twin 1 db , Véglezáró gumisapka 4x(25+32)/175 mm Quattro 1 db , Uponor Ecoflex T-idom szigetelőkészlet Uponor Ecoflex Single vagy Twin vezetékek T-elágazásainak szigetelésére szolgál 140, 175, vagy 200mm-es köpenycsőméretekhez. A szigetelőkészlet két fél héjból áll, nemesacél csavarokkal, műanyag szegecsekkel, ragasztóval. Véglezáró gumisapka használata kötelező! Engedélyek: KIWA-BRL 5609 KOMO-engedély ill. hazai ÉMI engedély Cikkszám d [mm] d1 [mm] d2 [mm] l [mm] w [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Uponor Ecoflex T-idom szigetelőkészlet 140/175/200 köpenycsőre L=1200mm 1 db , Uponor Ecoflex könyök szigetelőkészlet Uponor Ecoflex Single vagy Twin vezetékek könyökidomainak szigetelésére szolgál 140, 175, vagy 200mm-es köpenycsőméretekhez. A szigetelőkészlet két fél héjból áll, nemesacél csavarokkal, műanyag szegecsekkel, ragasztóval. Véglezáró gumisapka használata kötelező! Engedélyek: KIWA-BRL 5609 KOMO-engedély ill. hazai ÉMI engedély Cikkszám d [mm] d1 [mm] d2 [mm] l [mm] w [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Uponor Ecoflex könyök szigetelőkészlet 200/175/140mm 1 db , Uponor Ecoflex toldás szigetelőkészlet Uponor Ecoflex Single vagy Twin vezetékek toldásainak szigetelésére szolgál 140, 175, vagy 200mm-es köpenycsőméretekhez. A szigetelőkészlet két fél héjból áll, nemesacél csavarokkal, műanyag szegecsekkel, ragasztóval. Véglezáró gumisapka használata kötelező! Engedélyek: KIWA-BRL 5609 KOMO-engedély ill. hazai ÉMI engedély Cikkszám d [mm] d1 [mm] d2 [mm] l [mm] w [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Uponor Ecoflex toldás szigetelőkészlet 140/175/200 köpenycsőre L=1200mm 1 db , EEI-HU-HS

12 Uponor távhőellátás > Uponor flexibilis, előszigetelt csőrendszer Uponor előszigetelt csőrendszer tartozékok Uponor Ecoflex H-szigetelőkészlet Uponor Ecoflex Single alapvezetékekről történő Twin leágazás szigetelésére szolgál 140, 175, vagy 200mm-es köpenycsőméretekhez. A szigetelőkészlet két fél héjból áll, nemesacél csavarokkal, műanyag szegecsekkel, ragasztóval. Véglezáró gumisapka használata kötelező! Engedélyek: KIWA-BRL 5609 KOMO-engedély ill. hazai ÉMI engedély Cikkszám d [mm] d1 [mm] d2 [mm] l [mm] w [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Uponor Ecoflex H-szigetelőkészlet 200/175/140mm 1 db , Uponor Ecoflex szűkítőgyűrűk Különböző köpenycsőátmérők kiegyenlítésével, azok egy szigetelőkészleten belüli alkalmazhatóságra szolgál. Cikkszám d [mm] d1 [mm] l [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Uponor Ecoflex Thermo Mini szűkítőgyűrűk 140/68mm 1 db 8.000, Uponor Ecoflex akna Műanyag akna fedővel, 140/175/200mm-es köpenycsőcsatlakoztatási lehetőségekkel. Az aknában Single, Twin és Quattro csövek vegyes leágazásai is megoldhatók, továbbá a leágazásokhoz elzárószerelvények is beépíthetők. Cikkszám d [mm] no. [pce] d1 [mm] h [mm] l [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Uponor Ecoflex akna 6 ágú 800 6x 140/175/200 mm 1 db , Uponor Ecoflex akna 8 ágú 800 8x 140/175/200 mm 1 db , Uponor zsugormandzsetta aknához 140/175/200 mm-es köpenycsövek Uponor aknába történő bevezetésének tömítéséhez használható. Cikkszám súly [kg] Megjegyzés Csom. Ár (Ft) Uponor zsugormandzsetta 140/175/200 mm köpenycsőre 1 db , Uponor zsugorszalag Köpenycsövek sérüléseinek javításához. Cikkszám L [m] b [m] súly [kg] Megjegyzés Csom. Ár (Ft) Uponor zsugorszalag 255 mm max ,49 1 db 5.348, 12 EEI-HU-HS-03.09

13 Uponor távhőellátás > Uponor flexibilis, előszigetelt csőrendszer Uponor előszigetelt csőrendszer tartozékok Uponor falátvezető szigetelőkészlet Köpenycsövek épületbe történő bevezetéséhez használható, nem víznyomásálló (de vízálló) estre. A készlet egy bebetonozandó, befalazandó védőcsőből és egy zsugormandzsettából áll. Cikkszám d [mm] d1 [mm] l [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Falátvezető szigetelő készlet 68mm 1 db , Falátvezető szigetelő készlet 140mm Falátvezető szigetelő készlet 175/200mm 1 db , 1 db , Uponor házbevezető szett (v.á) Köpenycsövek falfuratokon keresztüli épületbe történő bevezetéséhez, víznyomásálló (v.a) módon használható. A készlet egy tömítőzsinórból, PE kábelből, Tangit M3000 expandáló gyantából és az ehhez szükséges kinyomóból áll. Cikkszám d [mm] d1 [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Házbevezető szett 68mm köpenycsőhöz (v.á) 1 db , Házbevezető szett 140mm köpenycsőhöz (v.á) 1 db , Házbevezető szett 175mm köpenycsőhöz (v.á) 1 db , Házbevezető szett 200mm köpenycsőhöz (v.á) 1 db , Uponor felületképző réteg házbevezető szetthez Falfuratok belső pórózus felületeinek előkészítésére, kezelésére szolgál, az Uponor házbevezető szett kiegészítőjeként. Cikkszám xx [l] súly [kg] Megjegyzés Csom. Ár (Ft) Ceresit gyorstömítő - házbevezető sz-hez 0,75 liter 1 db , Uponor falátvezető tömítőgyűrű (v.a.) Köpenycsövek épületbe történő bevezetéséhez, víznyomásálló (v.a) módon használható. Közvetlenül kezelt belső felületű falfuratok nyílásba, vagy a bebetonozott falátvezető védőhüvelybe helyezhető. Cikkszám d [mm] d1 [mm] l [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Falátvezető tömítőgyűrű 68mm dupla (v.á) 1 db , Falátvezető tömítőgyűrű 140mm dupla (v.á) 1 db , Falátvezető tömítőgyűrű 175mm dupla (v.á) 1 db , Falátvezető tömítőgyűrű 200mm dupla (v.á) 1 db , EEI-HU-HS

14 Uponor távhőellátás > Uponor flexibilis, előszigetelt csőrendszer Uponor előszigetelt csőrendszer tartozékok Uponor falátvezető tömítőgyűrű kiegészítés (v.a.) Esetleges radiális feszültségek kiegyenlítésére szolgál köpenycsövek épületbe történő bevezetésénél, ahol nem merőleges a csőbevezetés vagy közvetlenül nagy hajlítás van a belépés előtt. Csak víznyomásálló Uponor falátvezető gyűrű (dupla) kiegészítéseként használható! Cikkszám d [mm] d1 [mm] l [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Falátvezető tömítőgyűrű kieg. 68mm szimpla (v.á) 1 db , Falátvezető tömítőgyűrű kieg. 140mm szimpla (v.á) 1 db , Falátvezető tömítőgyűrű kieg. 175mm szimpla (v.á) 1 db , Falátvezető tömítőgyűrű kieg. 200mm szimpla (v.á) 1 db , Falátvezető védőhüvely (v.a.) Uponor víznyomásálló (v.a) falátvezető tömítőgyűrű védőhüvelyeként falba építve, vagy bebetonozva alkalmazható, így nem kell utógak falfuratot készíteni. Cikkszám d [mm] d1 [mm] l [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Falátvezető védőhüvely 68mm köpenycsőhöz NA db , Falátvezető védőhüvely 140mm köpenycsőhöz (v.á) NA db , Falátvezető védőhüvely 175mm köpenycsőhöz (v.á) NA db , Falátvezető védőhüvely 200mm köpenycsőhöz (v.á) NA db , Uponor epoxigyanta v.á. falátvezetésekhez Falfuratok belső felületeinek porózusmentesítésére szolgáló felületképző réteg, víznyomásálló (v.á) Uponor falátvezető tömítőgyűrűhöz. Cikkszám súly [kg] Megjegyzés Csom. Ár (Ft) Uponor epoxigyanta 1,45kg/klt 1 klt , Uponor zsugormandzsetta Köpenycsősérülések, lyukadások utógagos tömörré tételéhez. Cikkszám l [mm] d [mm] d1 [mm] d2 [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Uponor Ecoflex zsugormandzsetta 68mm köpenycsőre ÚJ! 1 db , /175/ Uponor Ecoflex zsugormandzsetta 140,175,200mm köpenycsőre ÚJ! 1 db , Uponor nyomvonaljelző szalag Földárokban vezetett távvezetékek nyomvonaljelzéséhez. Szakadásmentes műanyag szalag Uponor felirattal betemetett földárkok jelzéséhez. Cikkszám L [m] w [mm] súly [kg] Megjegyzés Csom. Ár (Ft) Nyomvonaljelző szalag -Uponor felirattal piros 250m/tekercs 1 db 7.499, 14 EEI-HU-HS-03.09

15 Uponor távhőellátás > Az Uponor Épületgépészeti Kft. általános szerződési feltételei Az Uponor Épületgépészeti Kft. általános szerződési feltételei 1. Általános rendelkezések 1.1. Az alábbi általános szerződési feltételek (továbbiakban ÁSZF) az Uponor Épületgépészeti Kft. mint Szállító és a Megrendelő között létrejött valamennyi szállítási szerződés és adásvételi szerződés elválaszthatatlan részét képezik Jelen ÁSZF bármely rendelkezésének érvénytelensége a többi rendelkezés érvényességét nem érinti Az ÁSZF-től való, a Megrendelő által kezdeményezett eltérés csak akkor kötelező a Szállítóra, ha ezt az eltérést a Szállító írásban visszaigazolta. A Szállító által nem kifogásolt eltérés nem jelenti az eltérés elfogadását A Megrendelő saját üzleti feltételei a Szállító által el nem fogadottnak tekintendők. 2. A szerződések létrejötte 2.1 A szállítási szerződés akkor jön létre, ha - a Megrendelő írásos megrendelését a Szállító visszaigazolja. 2.2 Az adásvételi szerződés akkor jön létre, ha - a Szállító a megrendeléskor azonnal teljesít. Ebben az esetben a visszaigazolást a szállítólevél és/vagy a számla helyettesíti. - Amennyiben a megrendelést a Szállító a megrendeléshez képest eltérő feltételekkel igazolja vissza, akkor ez új ajánlatnak minősül, így szerződés nem jön létre. 3. Árak és teljesítés 3.1 A Szállító az árjegyzékében, ill. az ajánlatában szereplő árakat előzetes értesítés nélkül megváltoztathatja, kivéve ha az árak érvényességi időtartamát magában az árjegyzékben, illetve az ajánlatban külön meghatározta. Ha az árjegyzékben vagy az ajánlatban nincs más feltétel megadva, akkor az árak a Szállító budapesti telephelyén történő teljesítéssel értendők, és nem tartalmazzák a fuvarozás, az árura vonatkozó biztosítás és szerelés költségeit, továbbá nem tartalmazzák az ÁFÁ-t sem. 3.2 A standard csomagolástól eltérő, a Megrendelő által kért speciális csomagolás költségét a Szállító a Megrendelőre hárítja. 3.3 Amennyiben háború, sztrájk, vagy más vis major típusú esemény miatt, vagy egyéb, a Szállítónak fel nem róható okból a megrendelés teljesítése lehetetlenné válik, a szerződés megszűnik, és a Szállító mentesül a szállítási kötelezettsége alól. A teljesítés lehetetlenné válásáról tudomást szerző fél haladéktalanul köteles erről a másik felet értesíteni. Az értesítés elmulasztásából eredő kárért a mulasztó felelős. 3.4 Ha a Szállító hitelt érdemlő tudomást szerez arról, hogy a Megrendelő ellen csődeljárást vagy felszámolási eljárást kezdeményeztek, a Megrendelőtől a már leszállított áru ellenértékét a fizetési határidőtől függetlenül azonnal követelheti; még nem teljesített megrendelés esetén a Szállító csak akkor köteles teljesíteni, ha a Megrendelő a vételárat előre kiegyenlítette. 3.5 A szállítólevél, illetve a kereskedelmi számla átvétele a Megrendelő által megrendelt áru minőségi és mennyiségi azonosítását jelenti. Az átvételt a Megrendelő vagy a Megrendelő megbízottja a szállítólevélen aláírásával és bélyegzőjével igazolja. Az áru, illetve a számla átadása során a Szállító a Megrendelő által megbízott átvevő jogosultságát külön nem vizsgálja, ha azt a Megrendelő külön nem igényli. 3.6 Amennyiben a Megrendelő az árut a teljesítési határidő után nyolc (8) naptári napon belül nem veszi át, a Megrendelő a szerződés teljesítését többé nem követelheti, a Szállító pedig minden külön értesítés nélkül jogosult az árut harmadik személy részére értékesíteni. 4. Fizetési feltételek 4.1 A vételárat a Megrendelő a számlán feltüntetett fizetetési módon és határidőben köteles kiegyenlíteni. 4.2 Arra az esetre, ha a megrendelés egyedi, raktáron nem tartott árura szól, a Szállító fenntartja a jogot, hogy a Megrendelőtől a teljes vételár előlegként történő kiegyenlítését követelje. Ebben az esetben Szállító mindaddig nem köteles a teljesítéshez szükséges intézkedéseket megtenni, amíg az előleg összegét a Megrendelő ki nem egyenlíti. 4.3 Fizetési késedelem esetén a Szállító a Megrendelővel kötött szerződésekben kikötött fizetési határidők egyoldalú módosítására jogosult. Ez a jog a Szállítót a Megrendelő fizetésképtelensége esetén is megilleti. A fizetésképtelenség ténye bizonyítottnak tekintendő, ha a Megrendelő ellen csődeljárás iránti kérelmet vagy felszámolási kérelmet terjesztettek elő. 4.4 A Megrendelő fizetési késedelme időtartamára a Szállító jogosult a Megrendelővel szemben a további szállításokat leállítani, illetve felfüggeszteni anélkül, hogy ez szerződésszegésnek minősülne. A Szállító a további kiszállítások megkezdését biztosíték (bankgarancia, zálogjog stb.) adásához kötheti. EEI-HU-HS

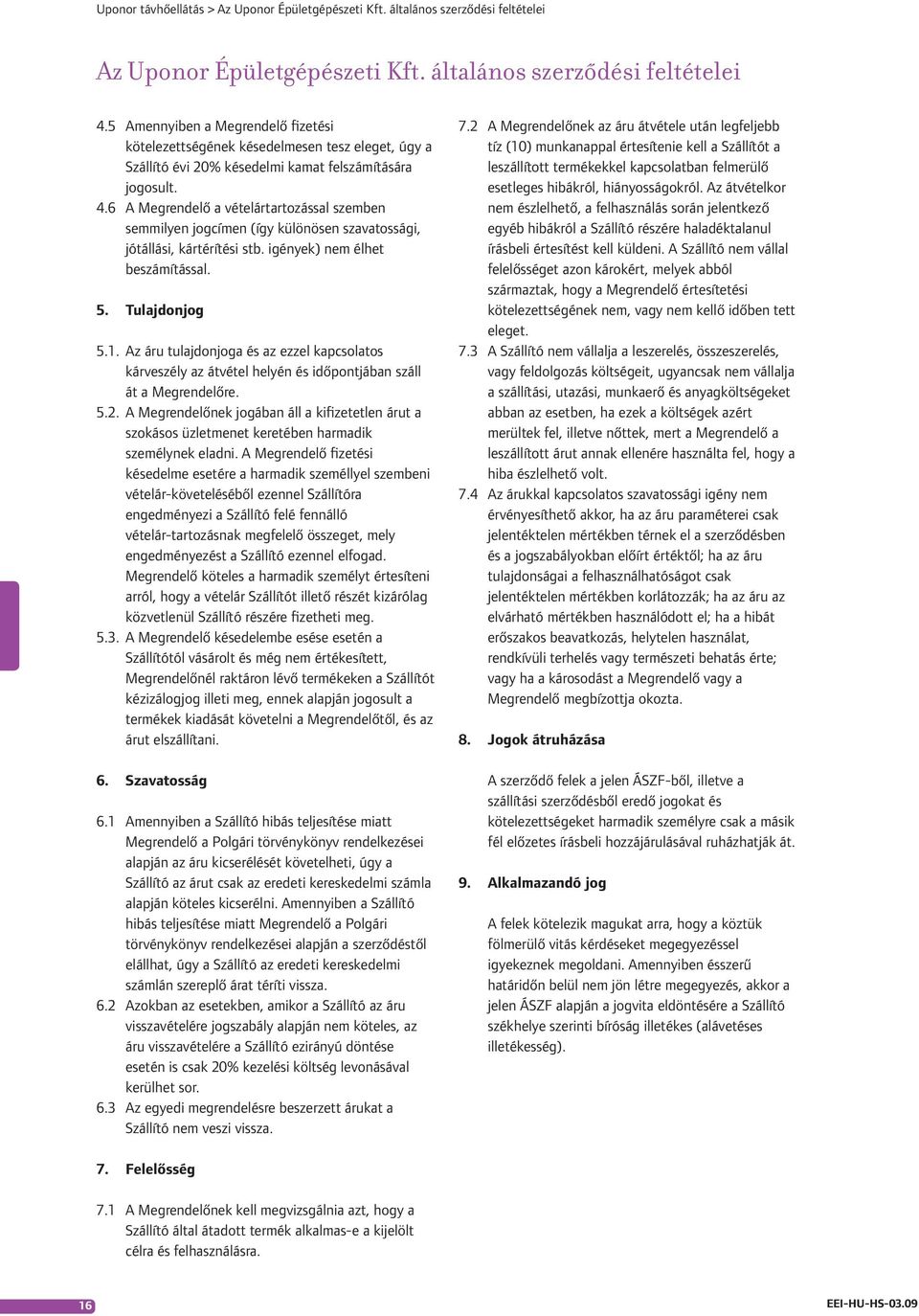

16 Uponor távhőellátás > Az Uponor Épületgépészeti Kft. általános szerződési feltételei Az Uponor Épületgépészeti Kft. általános szerződési feltételei 4.5 Amennyiben a Megrendelő fizetési kötelezettségének késedelmesen tesz eleget, úgy a Szállító évi 20% késedelmi kamat felszámítására jogosult. 4.6 A Megrendelő a vételártartozással szemben semmilyen jogcímen (így különösen szavatossági, jótállási, kártérítési stb. igények) nem élhet beszámítással. 5. Tulajdonjog 5.1. Az áru tulajdonjoga és az ezzel kapcsolatos kárveszély az átvétel helyén és időpontjában száll át a Megrendelőre A Megrendelőnek jogában áll a kifizetetlen árut a szokásos üzletmenet keretében harmadik személynek eladni. A Megrendelő fizetési késedelme esetére a harmadik személlyel szembeni vételár-követeléséből ezennel Szállítóra engedményezi a Szállító felé fennálló vételár-tartozásnak megfelelő összeget, mely engedményezést a Szállító ezennel elfogad. Megrendelő köteles a harmadik személyt értesíteni arról, hogy a vételár Szállítót illető részét kizárólag közvetlenül Szállító részére fizetheti meg A Megrendelő késedelembe esése esetén a Szállítótól vásárolt és még nem értékesített, Megrendelőnél raktáron lévő termékeken a Szállítót kézizálogjog illeti meg, ennek alapján jogosult a termékek kiadását követelni a Megrendelőtől, és az árut elszállítani. 6. Szavatosság 6.1 Amennyiben a Szállító hibás teljesítése miatt Megrendelő a Polgári törvénykönyv rendelkezései alapján az áru kicserélését követelheti, úgy a Szállító az árut csak az eredeti kereskedelmi számla alapján köteles kicserélni. Amennyiben a Szállító hibás teljesítése miatt Megrendelő a Polgári törvénykönyv rendelkezései alapján a szerződéstől elállhat, úgy a Szállító az eredeti kereskedelmi számlán szereplő árat téríti vissza. 6.2 Azokban az esetekben, amikor a Szállító az áru visszavételére jogszabály alapján nem köteles, az áru visszavételére a Szállító ezirányú döntése esetén is csak 20% kezelési költség levonásával kerülhet sor. 6.3 Az egyedi megrendelésre beszerzett árukat a Szállító nem veszi vissza. 7.2 A Megrendelőnek az áru átvétele után legfeljebb tíz (10) munkanappal értesítenie kell a Szállítót a leszállított termékekkel kapcsolatban felmerülő esetleges hibákról, hiányosságokról. Az átvételkor nem észlelhető, a felhasználás során jelentkező egyéb hibákról a Szállító részére haladéktalanul írásbeli értesítést kell küldeni. A Szállító nem vállal felelősséget azon károkért, melyek abból származtak, hogy a Megrendelő értesítetési kötelezettségének nem, vagy nem kellő időben tett eleget. 7.3 A Szállító nem vállalja a leszerelés, összeszerelés, vagy feldolgozás költségeit, ugyancsak nem vállalja a szállítási, utazási, munkaerő és anyagköltségeket abban az esetben, ha ezek a költségek azért merültek fel, illetve nőttek, mert a Megrendelő a leszállított árut annak ellenére használta fel, hogy a hiba észlelhető volt. 7.4 Az árukkal kapcsolatos szavatossági igény nem érvényesíthető akkor, ha az áru paraméterei csak jelentéktelen mértékben térnek el a szerződésben és a jogszabályokban előírt értéktől; ha az áru tulajdonságai a felhasználhatóságot csak jelentéktelen mértékben korlátozzák; ha az áru az elvárható mértékben használódott el; ha a hibát erőszakos beavatkozás, helytelen használat, rendkívüli terhelés vagy természeti behatás érte; vagy ha a károsodást a Megrendelő vagy a Megrendelő megbízottja okozta. 8. Jogok átruházása A szerződő felek a jelen ÁSZF-ből, illetve a szállítási szerződésből eredő jogokat és kötelezettségeket harmadik személyre csak a másik fél előzetes írásbeli hozzájárulásával ruházhatják át. 9. Alkalmazandó jog A felek kötelezik magukat arra, hogy a köztük fölmerülő vitás kérdéseket megegyezéssel igyekeznek megoldani. Amennyiben ésszerű határidőn belül nem jön létre megegyezés, akkor a jelen ÁSZF alapján a jogvita eldöntésére a Szállító székhelye szerinti bíróság illetékes (alávetéses illetékesség). 7. Felelősség 7.1 A Megrendelőnek kell megvizsgálnia azt, hogy a Szállító által átadott termék alkalmas-e a kijelölt célra és felhasználásra. 16 EEI-HU-HS-03.09

17 Uponor távhőellátás > Cikk-kereső Cikk-kereső Cikkszàm Ár (Ft) Csom. Oldal , db , db , db , db , db , db , db , db , db , db , db , db , db , db , klt , db , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , m , db , db , db , db 13 Cikkszàm Ár (Ft) Csom. Oldal , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db 10 Cikkszàm Ár (Ft) Csom. Oldal , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db , db 8 EEI-HU-HS

18 feljegyzések 18 EEI-HU-HS-03.09

19

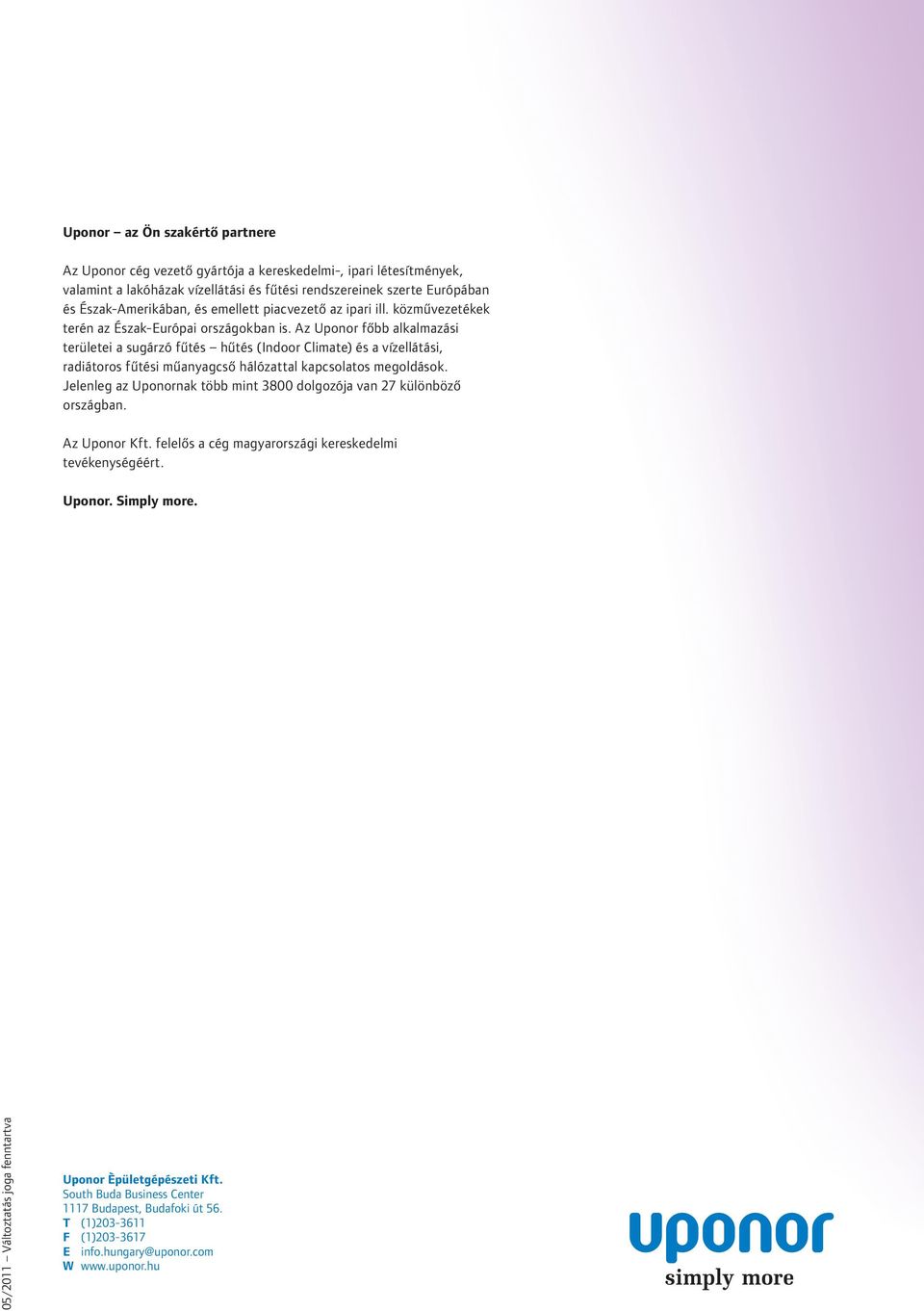

20 Uponor az Ön szakértő partnere Az Uponor cég vezető gyártója a kereskedelmi-, ipari létesítmények, valamint a lakóházak vízellátási és fűtési rendszereinek szerte Európában és Észak-Amerikában, és emellett piacvezető az ipari ill. közművezetékek terén az Észak-Európai országokban is. Az Uponor főbb alkalmazási területei a sugárzó fűtés hűtés (Indoor Climate) és a vízellátási, radiátoros fűtési műanyagcső hálózattal kapcsolatos megoldások. Jelenleg az Uponornak több mint 3800 dolgozója van 27 különböző országban. Az Uponor Kft. felelős a cég magyarországi kereskedelmi tevékenységéért. Uponor. Simply more. 05/2011 Változtatás joga fenntartva Uponor Èpületgépészeti Kft. South Buda Business Center 1117 Budapest, Budafoki út 56. T (1) F (1) E info.hungary@uponor.com W
