SYSTEM KAN-therm Press mûszaki ismertetõ és termék katalógus

Átírás

1 2 SYSTEM KAN-therm Press mûszaki ismertetõ és termék katalógus ISO 9001 : 2000 Szerzõi jog KAN Sp. z o.o. Minden jog fenntartva. A KAN Sp. z o.o. kiadványokban szöveg, képek, grafika és elrendezés szerzõijog alá esnek Február A SIKER TECHNOLÓGIÁJA

2

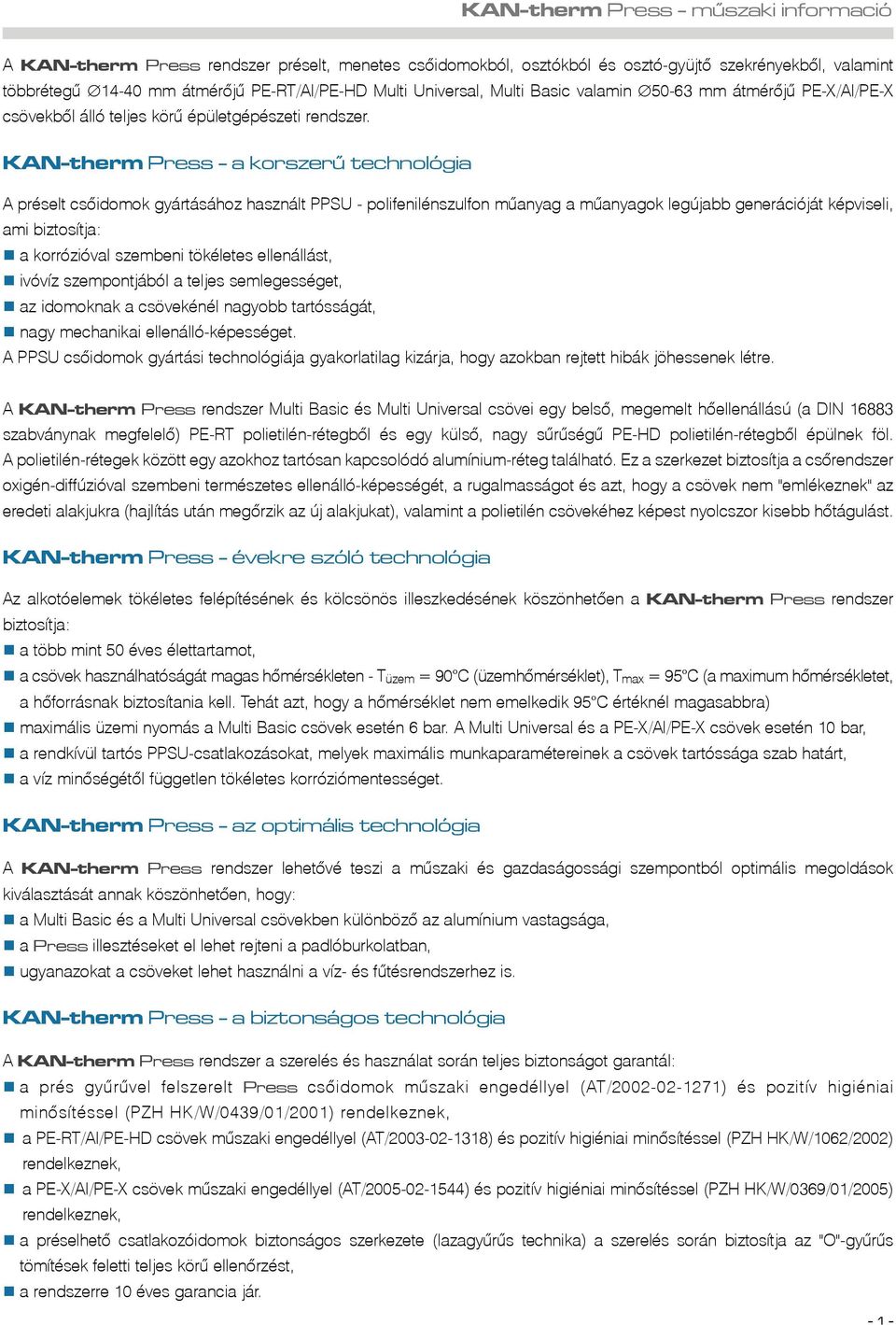

3 KAN-therm Press - mûszaki informació A KAN-therm Press rendszer préselt, menetes csõidomokból, osztókból és osztó-gyüjtõ szekrényekbõl, valamint többrétegû mm átmérõjû PE-RT/Al/PE-HD Multi Universal, Multi Basic valamin mm átmérõjû PE-X/Al/PE-X csövekbõl álló teljes körû épületgépészeti rendszer. KAN-therm Press - a korszerû technológia A préselt csõidomok gyártásához használt PPSU - polifenilénszulfon mûanyag a mûanyagok legújabb generációját képviseli, ami biztosítja: a korrózióval szembeni tökéletes ellenállást, ivóvíz szempontjából a teljes semlegességet, az idomoknak a csövekénél nagyobb tartósságát, nagy mechanikai ellenálló-képességet. A PPSU csõidomok gyártási technológiája gyakorlatilag kizárja, hogy azokban rejtett hibák jöhessenek létre. A KAN-therm Press rendszer Multi Basic és Multi Universal csövei egy belsõ, megemelt hõellenállású (a DIN szabványnak megfelelõ) PE-RT polietilén-rétegbõl és egy külsõ, nagy sûrûségû PE-HD polietilén-rétegbõl épülnek föl. A polietilén-rétegek között egy azokhoz tartósan kapcsolódó alumínium-réteg található. Ez a szerkezet biztosítja a csõrendszer oxigén-diffúzióval szembeni természetes ellenálló-képességét, a rugalmasságot és azt, hogy a csövek nem "emlékeznek" az eredeti alakjukra (hajlítás után megõrzik az új alakjukat), valamint a polietilén csövekéhez képest nyolcszor kisebb hõtágulást. KAN-therm Press - évekre szóló technológia Az alkotóelemek tökéletes felépítésének és kölcsönös illeszkedésének köszönhetõen a KAN-therm Press rendszer biztosítja: a több mint 50 éves élettartamot, a csövek használhatóságát magas hõmérsékleten - T üzem = 90 C (üzemhõmérséklet), T max = 95 C (a maximum hõmérsékletet, a hõforrásnak biztosítania kell. Tehát azt, hogy a hõmérséklet nem emelkedik 95 C értéknél magasabbra) maximális üzemi nyomás a Multi Basic csövek esetén 6 bar. A Multi Universal és a PE-X/Al/PE-X csövek esetén 10 bar, a rendkívül tartós PPSU-csatlakozásokat, melyek maximális munkaparamétereinek a csövek tartóssága szab határt, a víz minõségétõl független tökéletes korróziómentességet. KAN-therm Press - az optimális technológia A KAN-therm Press rendszer lehetõvé teszi a mûszaki és gazdaságossági szempontból optimális megoldások kiválasztását annak köszönhetõen, hogy: a Multi Basic és a Multi Universal csövekben különbözõ az alumínium vastagsága, a Press illesztéseket el lehet rejteni a padlóburkolatban, ugyanazokat a csöveket lehet használni a víz- és fûtésrendszerhez is. KAN-therm Press - a biztonságos technológia A KAN-therm Press rendszer a szerelés és használat során teljes biztonságot garantál: a prés gyûrûvel felszerelt Press csõidomok mûszaki engedéllyel (AT/ ) és pozitív higiéniai minõsítéssel (PZH HK/W/0439/01/2001) rendelkeznek, a PE-RT/Al/PE-HD csövek mûszaki engedéllyel (AT/ ) és pozitív higiéniai minõsítéssel (PZH HK/W/1062/2002) rendelkeznek, a PE-X/Al/PE-X csövek mûszaki engedéllyel (AT/ ) és pozitív higiéniai minõsítéssel (PZH HK/W/0369/01/2005) rendelkeznek, a préselhetõ csatlakozóidomok biztonságos szerkezete (lazagyûrûs technika) a szerelés során biztosítja az "O"-gyûrûs tömítések feletti teljes körû ellenõrzést, a rendszerre 10 éves garancia jár

4 KAN-therm Press - mûszaki informació KAN-therm Press - a préselt csatlakozóidomok összeszerelése A csövet speciális csõvágóval vágjuk el a hosszanti tengelyre merõlegesen. A csövet alakítsuk a kívánt formára. A hajlítást külsõ vagy belsõ rugóval végezzük. Tartsuk be a minimális hajlítási sugarat R hajlítás 5 D idom. Kalibrátorral kalibráljuk a csövet és sorjátlanítsuk és peremezzük a belsõ peremét úgy, hogy az ne érjen mélyebbre az alumínium-rétegnél Csúsztassuk a csõre a gyûrût. Ezután a gyûrûs csövet csúsztassuk a csatlakozóidomra a menet végéig. Ügyeljünk az "O"-gyûrûk helyzetére úgy, hogy a gyûrûs csõ rácsúsztatásakor folyamatosan figyeljük a csatlakozóidomot. A gyûrût csúsztassuk egészen az idom karimájáig. A présszerszám befogófejét helyezzük a gyûrûre úgy, hogy érintkezzen a csõidom karimájával. A fogó külsõ peremének el kell érnie a csõidom karimáját, de nem szabad teljesen befognia. Kapcsoljuk be a présszerszám motorját, és végezzük el az összeillesztést. A préselt gyûrûvel felszerelt Press illesztések: automatikusan elvégzik a saját tömítésüket, a padlózatba és válaszfalakba is beszerelhetõk feltéve, hogy az "O"-gyûrûkben nem keletkezett kár az összeállítás során, szerelése az adott csõátmérõnek megfelelõ szorítófejjel történik, szereléséhez a KAN-therm rendszer által forgalmazott szerszámok használata ajánlott ( 16, 20 32, 40 mm átmérõhöz az REMS katalógus "U"-szabványának, 26 mm átmérõhöz a "C"-szabványának, 50, 63 mm átmérõhöz a "TH"-szabványának megfelelõ befogófej használata megengedett), mm közötti átmérõben kaphatók,, szerelését 0 C feletti hõmérsékleten kell végezni. Figyelmeztetés: Az idomok kialakításánál a "laza gyûrû" technikáját alkalmaztuk, melyet a csõvel együtt csúsztatunk az idomra. Az ilyen szerkezet összeállításakor magát a gyûrût egészen az idom karimájáig kell csúsztatni, amikor a csõ és a csõidom helyzete már egymáshoz képest stabil (az összeszerelés ellenõrzése). Ez lehetõvé teszi, hogy az "O"-gyûrûk az összeszerelés ideje alatt teljes mértékben az ellenõrzésünk alatt legyenek. Lehetõvé teszi továbbá a csõidom könnyû tisztítását, ha az a szerelés elõtt/alatt összekoszolódna

5 KAN-therm Press - mûszaki informació KAN-therm Press - menetes csõidomok összeszerelése A csövet speciális csõvágóval vágjuk el a hosszanti tengelyre merõlegesen. A csövet alakítsuk a kívánt formára. A hajlítást külsõ vagy belsõ rugóval végezzük. Tartsuk be a minimális hajlítási sugarat R hajlítás 5 D idom. Kalibrátorral kalibráljuk a csövet, sorjátlanítsuk és peremezzük a belsõ peremét úgy, hogy az ne érjen mélyebbre az alumínium-rétegnél. Tegyük a csõre a vágógyûrûs közgyûrû anyáját (vagy a csatlakozóidom anyáját) A közgyûrû (csatlakozóidom) menetes részét csúsztassuk a csõ belsejébe, míg egyértelmû ellenállást nem érzünk. A menetes idom a 14, 16, 20 mm átmérõjû csövek esetén kb. 9 mm-re csúszik be, 26 mm átmérõjû csövek estén kb. 12 mm-ig. A közgyûrû (csatlakozóidom) testet a csõvel együtt csúsztassuk az idom nyílásába, míg egyértelmû ellenállást nem érzünk. A közgyûrû (csatlakozóidom) anyáját lapos csavarkulccsal rögzítsük az idomon. A menetes illesztések (közgyûrû és csatlakozóidomok): automatikusan elvégzik saját tömítésüket, a csatlakozóidomok és a közgyûrûk a falba rejthetõk, az ilyen típusú illesztések padlóba rejtése nem ajánlott, a csõrendszer felújítása esetén lehetõvé teszik az illesztések szétszerelését mm közti átmérõben kaphatók. Figyelmeztetés: A belsõ menetes sárgaréz csõidomokat nem szabad kúpos külsõ menethez csatlakoztatni. Belsõ menetes sárgaréz csõidomok alkalmazása esetén a csatlakoztatáshoz kizárólag külsõ hengeres menetet szabad alkalmazni. A tömítésükhöz kócot kell használni tömítõpasztával (túl sok kóc használata nem ajánlott)

6 KAN-therm Press - mûszaki informació KAN-therm Press - csõvezetékek rögzítése A csõvezetékek rögzítései közti maximális távolságokat az alábbi táblázat mutatja. Csõátmérõ , ,5 A csõvezeték rögzítései közti maximális távolság [m] 1,2 1,2 1,3 1,5 1,6 1,7 2,0 2,2 A rögzítések lehetnek CC csúszó-csõbilincsek. A CC csúszó-csõbilincseket a szükséges távolságok betartása mellett kell felszerelni, hogy megtartsa a csõvezeték súlyát (a csövek elhajlásának korlátozása). Ha a csúszó-csõbilincs kívánt helye korlátozza a kompenzációs kar hosszát, akkor a csõvezeték rögzítéséhez csúzsó-csõbilincs helyett alsó megfogást kell alkalmazni. KAN-therm Press - FP fix pontok kialakítása és CC csúszó-csõbilincsek felszerelése az FP fix pontok megakadályozzák a csõvezetékek bármifajta elmozdulását, ezért a csatlakozóidomok mellé kell felszerelni õket (a csatlakozóidom - pl. a csõidom, hármas csõelágazás - mindkét oldalán), a Press rendszer alkalmazása esetén a fix pontokat alkotó csõbilincseket nem szabad közvetlenül az idomokra vagy a préselt gyûrûkre szerelni, a hármas csõelágazások fix pontjainak kialakítása esetén ügyelni kell arra, hogy a csõvezetéket blokkoló csõbilincseket nem szabad olyan elágazásra felszerelni, amelynek átmérõje több mint egy dimenzióval kisebb ahhoz a csõvezetékhez képest, amelyikbõl elágazik (a nagy átmérõjû csövek által keltett energiák károsíthatják a kis átmérõjûeket), a csúszó-csõbilincsek csak a csõvezeték tengelyirányú elmozdulását teszik lehetõvé (a csõvezeték tengelyére merõleges irány szempontjából fix pontként kell kezelni õket) és a KAN-therm által forgalmazott mûanyag gyorskapcsos csõbilincseket kell használni a kialakításukhoz, a csúszó-csõbilincseket nem szabad a csatlakozóidomok mellé szerelni, mert ez akadályozhatja a csõvezeték hõtágulásából fakadó mozgásokat, figyelembe kell venni, hogy a csúszó-csõbilincsek megakadályozzák a csõvezeték tengelyétõl eltérõ irányú mozgást, ezért az elhelyezésük megszabhatja a kompenzációs kar hosszát. szorosan felcsavarozott és falhoz erõsített csõbilincs szorosan felcsavarozott és falhoz erõsített csõbilincs Fix pont kialakítása csõidom mellet. Fix pont kialakítása könyökidom mellett. FIGYELMEZTETÉS: a csõbilincset nem szabad az elágazásra szerelni, ha az elágazás átmérõje több mint egy dimenzióval kisebb a hármas csõelágazás áteresztõ-képességéhez képest. szorosan felcsavarozott és falhoz erõsített csõbilincs Fix pont kialakítása hármas csõelágazás mellett

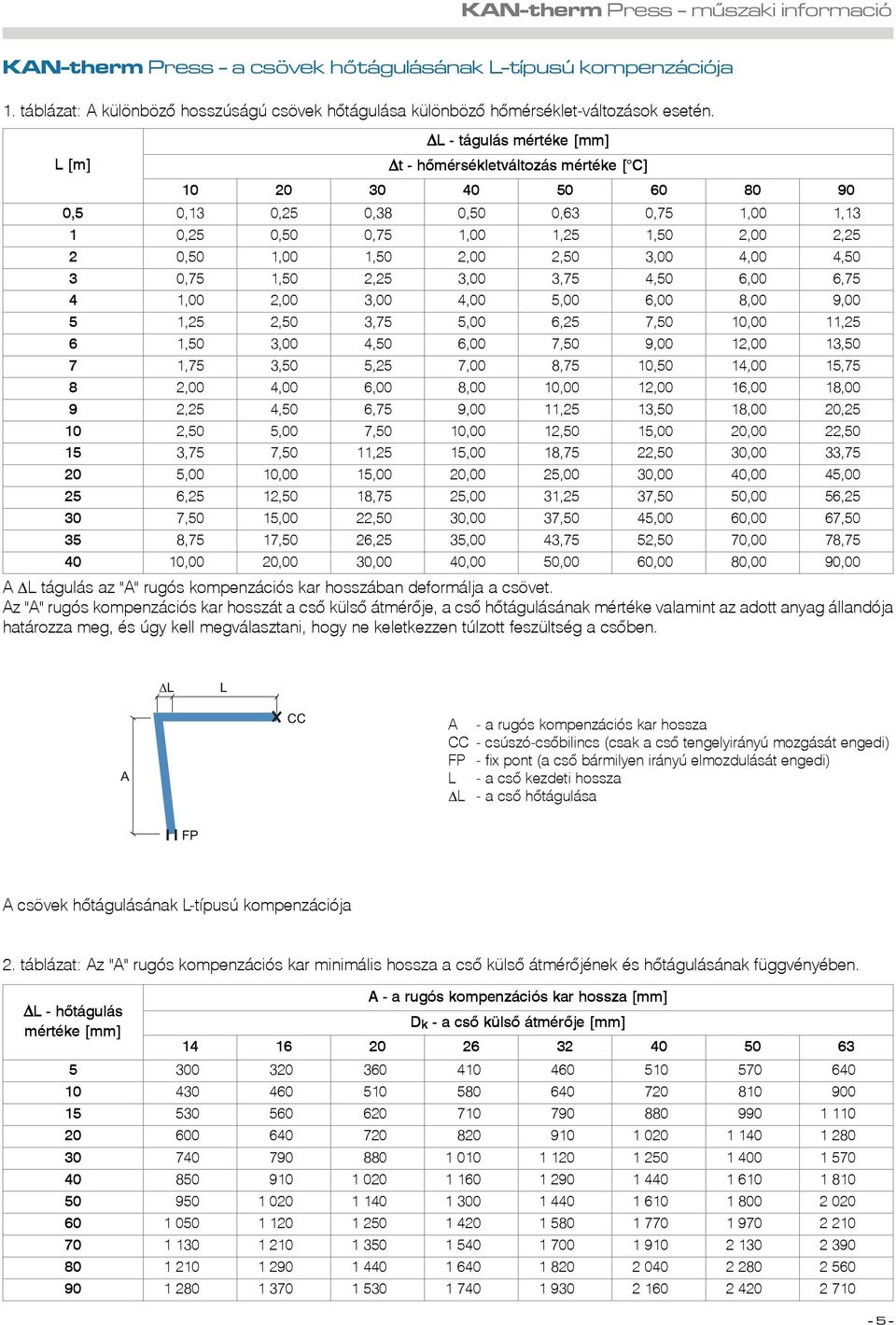

7 KAN-therm Press - mûszaki informació KAN-therm Press - a csövek hõtágulásának L-típusú kompenzációja 1. táblázat: A különbözõ hosszúságú csövek hõtágulása különbözõ hõmérséklet-változások esetén. ΔL - tágulás mértéke [mm] L [m] Δt - hõmérsékletváltozás mértéke [ C] ,5 0,13 0,25 0,38 0,50 0,63 0,75 1,00 1,13 1 0,25 0,50 0,75 1,00 1,25 1,50 2,00 2,25 2 0,50 1,00 1,50 2,00 2,50 3,00 4,00 4,50 3 0,75 1,50 2,25 3,00 3,75 4,50 6,00 6,75 4 1,00 2,00 3,00 4,00 5,00 6,00 8,00 9,00 5 1,25 2,50 3,75 5,00 6,25 7,50 10,00 11,25 6 1,50 3,00 4,50 6,00 7,50 9,00 12,00 13,50 7 1,75 3,50 5,25 7,00 8,75 10,50 14,00 15,75 8 2,00 4,00 6,00 8,00 10,00 12,00 16,00 18,00 9 2,25 4,50 6,75 9,00 11,25 13,50 18,00 20, ,50 5,00 7,50 10,00 12,50 15,00 20,00 22, ,75 7,50 11,25 15,00 18,75 22,50 30,00 33, ,00 10,00 15,00 20,00 25,00 30,00 40,00 45, ,25 12,50 18,75 25,00 31,25 37,50 50,00 56, ,50 15,00 22,50 30,00 37,50 45,00 60,00 67, ,75 17,50 26,25 35,00 43,75 52,50 70,00 78, ,00 20,00 30,00 40,00 50,00 60,00 80,00 90,00 A ΔL tágulás az "A" rugós kompenzációs kar hosszában deformálja a csövet. Az "A" rugós kompenzációs kar hosszát a csõ külsõ átmérõje, a csõ hõtágulásának mértéke valamint az adott anyag állandója határozza meg, és úgy kell megválasztani, hogy ne keletkezzen túlzott feszültség a csõben. A - a rugós kompenzációs kar hossza CC - csúszó-csõbilincs (csak a csõ tengelyirányú mozgását engedi) FP - fix pont (a csõ bármilyen irányú elmozdulását engedi) L - a csõ kezdeti hossza ΔL - a csõ hõtágulása A csövek hõtágulásának L-típusú kompenzációja 2. táblázat: Az "A" rugós kompenzációs kar minimális hossza a csõ külsõ átmérõjének és hõtágulásának függvényében. A - a rugós kompenzációs kar hossza [mm] ΔL - hõtágulás D mértéke [mm] k - a csõ külsõ átmérõje [mm]

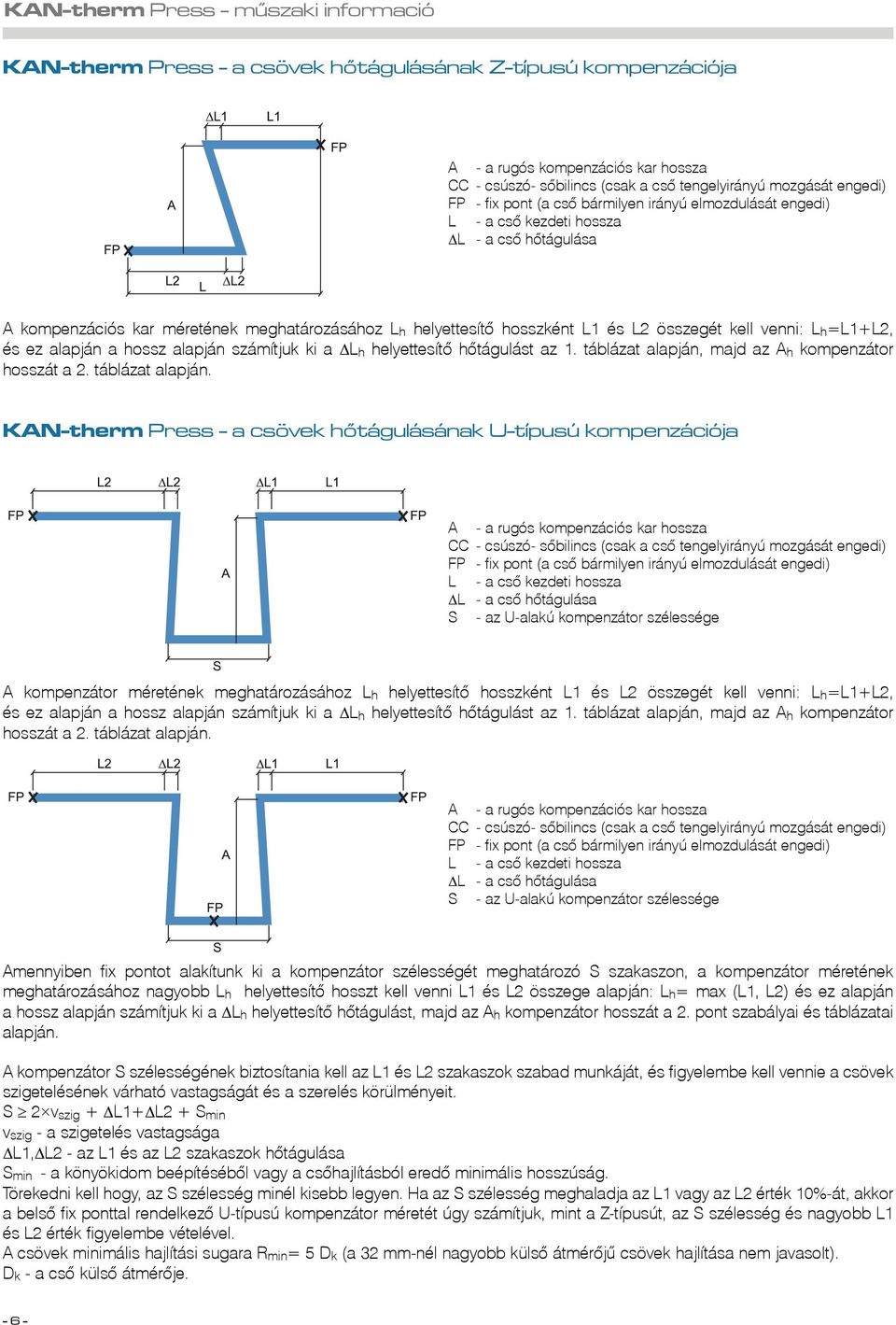

8 KAN-therm Press - mûszaki informació KAN-therm Press - a csövek hõtágulásának Z-típusú kompenzációja A - a rugós kompenzációs kar hossza CC - csúszó- sõbilincs (csak a csõ tengelyirányú mozgását engedi) FP - fix pont (a csõ bármilyen irányú elmozdulását engedi) L - a csõ kezdeti hossza ΔL - a csõ hõtágulása A kompenzációs kar méretének meghatározásához L h helyettesítõ hosszként L1 és L2 összegét kell venni: L h =L1+L2, és ez alapján a hossz alapján számítjuk ki a ΔL h helyettesítõ hõtágulást az 1. táblázat alapján, majd az A h kompenzátor hosszát a 2. táblázat alapján. KAN-therm Press - a csövek hõtágulásának U-típusú kompenzációja A - a rugós kompenzációs kar hossza CC - csúszó- sõbilincs (csak a csõ tengelyirányú mozgását engedi) FP - fix pont (a csõ bármilyen irányú elmozdulását engedi) L - a csõ kezdeti hossza ΔL - a csõ hõtágulása S - az U-alakú kompenzátor szélessége A kompenzátor méretének meghatározásához L h helyettesítõ hosszként L1 és L2 összegét kell venni: L h =L1+L2, és ez alapján a hossz alapján számítjuk ki a ΔL h helyettesítõ hõtágulást az 1. táblázat alapján, majd az A h kompenzátor hosszát a 2. táblázat alapján. A - a rugós kompenzációs kar hossza CC - csúszó- sõbilincs (csak a csõ tengelyirányú mozgását engedi) FP - fix pont (a csõ bármilyen irányú elmozdulását engedi) L - a csõ kezdeti hossza ΔL - a csõ hõtágulása S - az U-alakú kompenzátor szélessége Amennyiben fix pontot alakítunk ki a kompenzátor szélességét meghatározó S szakaszon, a kompenzátor méretének meghatározásához nagyobb L h helyettesítõ hosszt kell venni L1 és L2 összege alapján: L h = max (L1, L2) és ez alapján a hossz alapján számítjuk ki a ΔL h helyettesítõ hõtágulást, majd az A h kompenzátor hosszát a 2. pont szabályai és táblázatai alapján. A kompenzátor S szélességének biztosítania kell az L1 és L2 szakaszok szabad munkáját, és figyelembe kell vennie a csövek szigetelésének várható vastagságát és a szerelés körülményeit. S 2 v szig + ΔL1+ΔL2 + S min v szig - a szigetelés vastagsága ΔL1,ΔL2 - az L1 és az L2 szakaszok hõtágulása S min - a könyökidom beépítésébõl vagy a csõhajlításból eredõ minimális hosszúság. Törekedni kell hogy, az S szélesség minél kisebb legyen. Ha az S szélesség meghaladja az L1 vagy az L2 érték 10%-át, akkor a belsõ fix ponttal rendelkezõ U-típusú kompenzátor méretét úgy számítjuk, mint a Z-típusút, az S szélesség és nagyobb L1 és L2 érték figyelembe vételével. A csövek minimális hajlítási sugara R min = 5 D k (a 32 mm-nél nagyobb külsõ átmérõjû csövek hajlítása nem javasolt). D k - a csõ külsõ átmérõje

9 KAN-therm Press - mûszaki informació KAN-therm Press - szerelési tanácsok a hõtágulás kompenzációs elveinek alkalmazásához a szerelvényeket a csõvezetéken olyan helyekre kell felszerelni, ahol nem kerülnek a kompenzátor szakaszra, és nem akadályozzák a csõvezeték szabad mozgását sem pl. a csúszó csõbilincsek mellé. A szerelvények helyét a legjobb, ha fix pontként alakítjuk ki, ami megvédi a csõvezetékeket a szerelvény által okozott terheléstõl és a szerelvény megnyitásakor és zárásakor fellépõ erõktõl, semmi esetre sem szabad a csõvezeték egyes szakaszait a hõtágulás kompenzációjának lehetõsége nélkül hagyni, csõvezetékek acélcsövekhez való merõleges csatlakoztatása estén, a csatlakozási pontot olyan megfogásnak kell tekintenünk, amely megakadályozza a többrétegû csõbõl kialakított csõvezeték tengelyirányú mozgását - az acél csõvezeték fix pontjainak kialakításához nem szabad csõbilincset szerelni a többrétegû csõbõl kialakított csõvezetékre. Ha az acél csõvezeték a többrétegû csõvezetékek csatlakozási pontjánál jelentõs hõtágulásnak lehet kitéve, akkor a többrétegû csõ csatlakozó szakaszát rugós kompenzátorként kell kialakítani csúszó-csõbilincs megfelelõ elhelyezésével (a fix pont kialakítása nem megengedett), és ennek a rugós kompenzációs karnak a hosszát az acél csõvezeték ΔL hõtágulásának nagysága alapján kell kiszámolni a 2. táblázat alapján, többrétegû csõbõl kialakított csõvezeték acélcsövekhez való tengelyirányú csatlakoztatása esetén a rugós kompenzációs kar méretének meghatározásakor ennek a szakasznak a hõtágulásához a két csõvezeték hõtágulásának az összegét kell figyelembe venni, többrétegû csõbõl kialakított csõvezetékek acélcsövekhez való csatlakoztatása esetén javasolt, hogy a csatlakozási pontnál fix pontot alakítsunk ki az acél csõvezetéken (ezt figyelembe kell venni az acél csõvezeték kompenzációjának tervezésénél), a csõrendszer függõleges szakaszainak dobozaiban biztosítani kell a szabad hõmunkát. Ha nincs lehetõség a függõleges csõrendszerbõl való elágazásoknál kompenzátorok kialakítására, akkor az elágazásokhoz PE-Xc vagy PE-RT elasztikus csövek használata javasolt, a csõvezetékre szerelt vízmérõket és hõmérõket (és szerelvényeket) a falhoz kell erõsíteni (a csõvezetékeket nem szabad kitenni az általuk okozott terhelésnek, sem a szerelvények használata során fellépõ erõknek) úgy, hogy fix megfogásként szereljük fel õket. KAN-therm Press - példa a csõrendszer le- és felszálló ágának (strang) meghosszabításain és elágazásain fellépõ hõtágulás kompenzációjára Ha alapszabályként a kompenzátort a csõrendszer függõleges szakaszának alapjánál A=1,5 m tartjuk és a fix pontot a függõleges ág magasságának felénél helyezzük el, akkor 63 mm átmérõjû rúd esetén a függõleges rész 30 m magas lehet. A csõrendszer függõleges része magasabb is lehet, ha a fix pont feletti részen nagyobb hõtágulást engedünk meg. Meg lehet növelni az A kompenzátor kar hosszát is. A szerelvények helyét fix pontként kezeljük. A leágazást a legjobb, ha Z-alakban alakítjuk ki. Az elágazáson tartani kell a kompenzációs kar elõírt szükséges hosszát. Ha erre nincs lehetõség, akkor rugalmas, pl. PE-RT vagy PE-Xc, vezetékeket kell alkalmazni. Egy 15 m-es szakasz 80 C-os hõmérséklet-emelkedés esetén 30 mm-rel tágul. 30 mm-es hõtágulás esetén egy 63 mm átmérõjû csõhöz 1,5 m-es kompenzációs karra van szükség. A mennyezeten keresztül vezetõ járatnak lehetõvé kell tennie a csõvezeték hossz- és keresztirányú mozgását is úgy, hogy az magában foglalja az A szakasz hõtágulásából fakadó alakváltozást

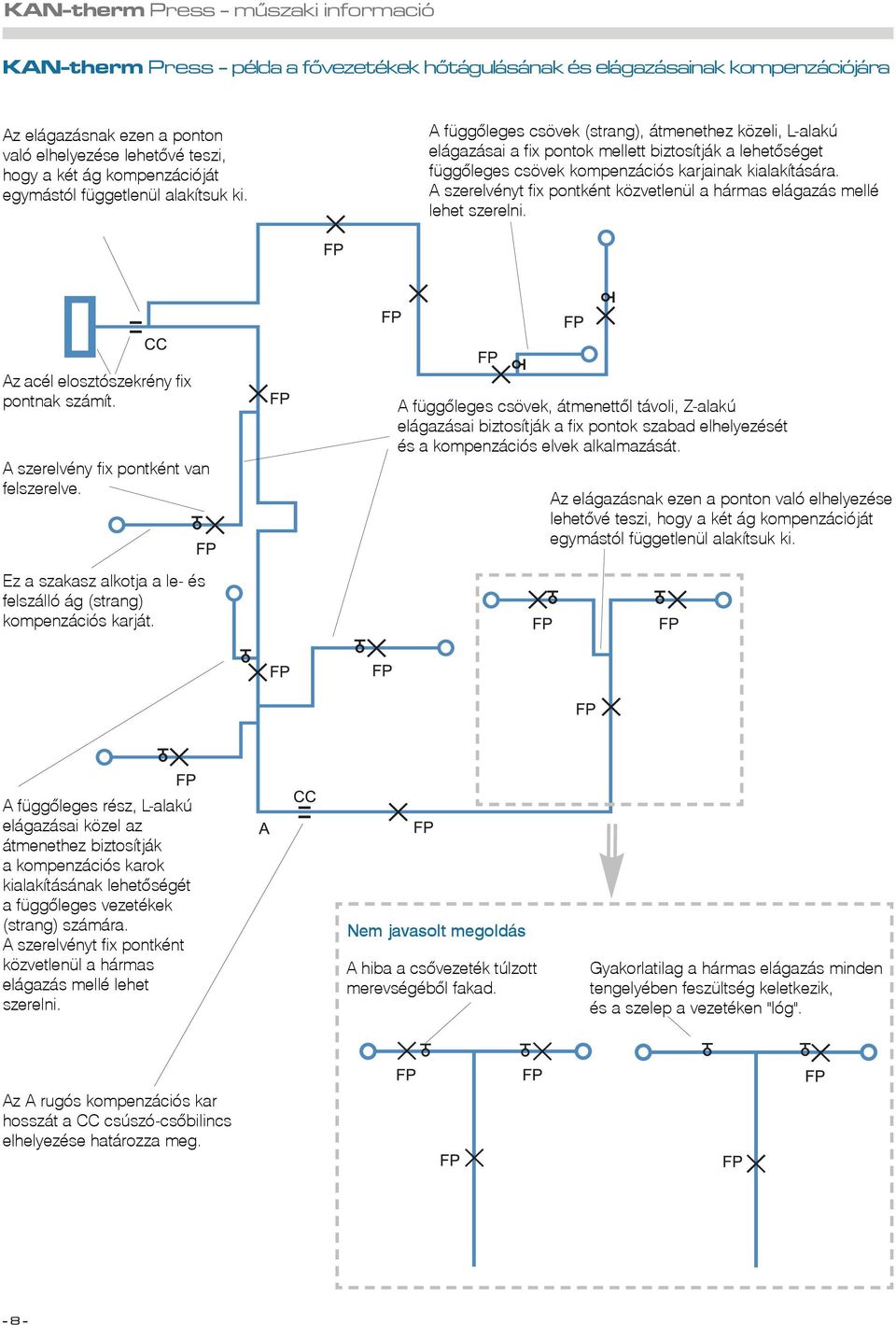

10 KAN-therm Press - mûszaki informació KAN-therm Press - példa a fõvezetékek hõtágulásának és elágazásainak kompenzációjára Az elágazásnak ezen a ponton való elhelyezése lehetõvé teszi, hogy a két ág kompenzációját egymástól függetlenül alakítsuk ki. A függõleges csövek (strang), átmenethez közeli, L-alakú elágazásai a fix pontok mellett biztosítják a lehetõséget függõleges csövek kompenzációs karjainak kialakítására. A szerelvényt fix pontként közvetlenül a hármas elágazás mellé lehet szerelni. Az acél elosztószekrény fix pontnak számít. A szerelvény fix pontként van felszerelve. A függõleges csövek, átmenettõl távoli, Z-alakú elágazásai biztosítják a fix pontok szabad elhelyezését és a kompenzációs elvek alkalmazását. Az elágazásnak ezen a ponton való elhelyezése lehetõvé teszi, hogy a két ág kompenzációját egymástól függetlenül alakítsuk ki. Ez a szakasz alkotja a le- és felszálló ág (strang) kompenzációs karját. A függõleges rész, L-alakú elágazásai közel az átmenethez biztosítják a kompenzációs karok kialakításának lehetõségét a függõleges vezetékek (strang) számára. A szerelvényt fix pontként közvetlenül a hármas elágazás mellé lehet szerelni. Nem javasolt megoldás A hiba a csõvezeték túlzott merevségébõl fakad. Gyakorlatilag a hármas elágazás minden tengelyében feszültség keletkezik, és a szelep a vezetéken "lóg". Az A rugós kompenzációs kar hosszát a CC csúszó-csõbilincs elhelyezése határozza meg

11 System KAN-therm Press Termék katalógus A katalógus február 19-étõl érvényes. A KAN Sp. z o.o. a változtatás jogát fenntartja. Jelen katalógus megjelenésével az összes korábbi változata érvényét veszíti. Szerzõi jog KAN Sp. z o.o.. Minden jog fenntartva. A KAN Sp. z o.o. kiadványokban szöveg, képek, grafika és elrendezés szerzõijog alá esnek.

12

13 System KAN-therm Press - termék katalógus KAN-therm ötrétegû PE-RT/Al/PE-HD mûanyagcsõ fûtésre és vízre tekercsben, melyben az aluminium tompán lézerhegesztett, köthetõ a KAN rendszer megfelelõ elemeivel, tartósan 10 bar nyomásig (max:12 bar) / / / / / ,5 25/ KAN-therm ötrétegû PE-RT/Al/PE-HD mûanyagcsõ fûtésre és vízre szálban, melyben az aluminium tompán lézerhegesztett, köthetõ a KAN rendszer megfelelõ elemeivel, tartósan 10 bar nyomásig (max:12 bar) / ,5 5/ KAN-therm ötrétegû PE-X/Al/PE-X mûanyagcsõ fûtésre és vízre szálban, melyben az aluminium tompán lézerhegesztett, köthetõ a KAN rendszer megfelelõ elemeivel, tartósan 10 bar nyomásig (max:12 bar) / ,5 5/ KAN-therm Press csatlakozó KM réz 16 2 G " 20/ G " 10/ G1" 10/ G1" 5/ G1 " 5/ ,5 G1 " 2/ ,5 G1 " 2/ G1 " 2/ ,5 G2" 1/ KAN-therm Press csatlakozó BM réz 16 2 G " 20/ G " 10/ G1" 5/ G1 " 5/ ,5 G1 " 2/ KAN-therm Press toldó idom réz 16 2/ / / / / / / / ,5/ 40 3,5 2/ / / ,5/ 63 4,5 1/ KAN-therm Press szûkítõ idom réz 20 2/ / / / / / / / ,5/ / / / / 40 3,5 2/ ,5/ 40 3,5 1/ ,5/ /

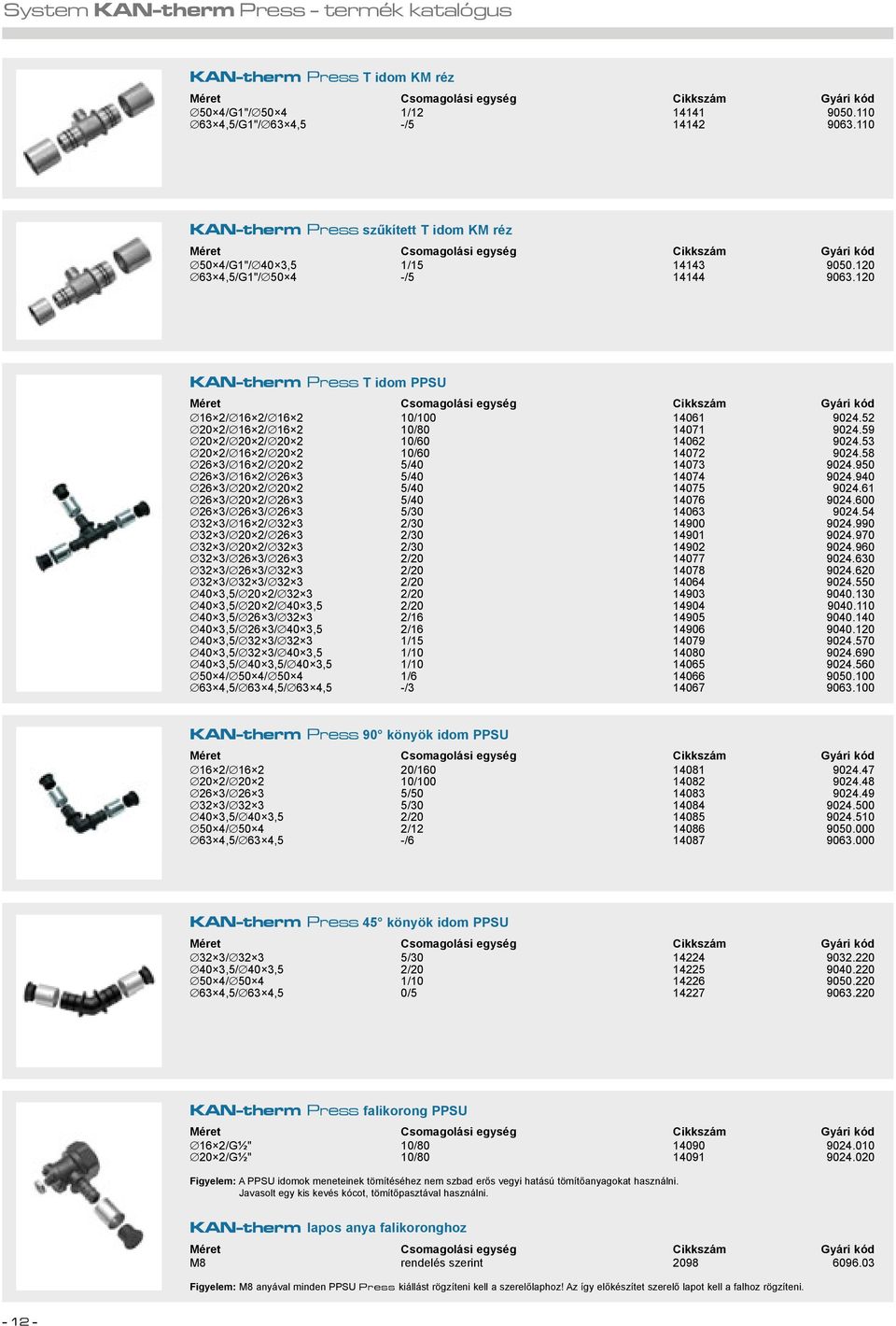

14 System KAN-therm Press - termék katalógus KAN-therm Press T idom KM réz 50 4/G1"/ / ,5/G1"/ 63 4,5 -/ KAN-therm Press szûkített T idom KM réz 50 4/G1"/ 40 3,5 1/ ,5/G1"/ / KAN-therm Press T idom PPSU 16 2/ 16 2/ / / 16 2/ / / 20 2/ / / 16 2/ / / 16 2/ / / 16 2/ / / 20 2/ / / 20 2/ / / 26 3/ / / 16 2/ / / 20 2/ / / 20 2/ / / 26 3/ / / 26 3/ / / 32 3/ / ,5/ 20 2/ / ,5/ 20 2/ 40 3,5 2/ ,5/ 26 3/ / ,5/ 26 3/ 40 3,5 2/ ,5/ 32 3/ / ,5/ 32 3/ 40 3,5 1/ ,5/ 40 3,5/ 40 3,5 1/ / 50 4/ / ,5/ 63 4,5/ 63 4,5 -/ KAN-therm Press 90 könyök idom PPSU 16 2/ / / / / / / / ,5/ 40 3,5 2/ / / ,5/ 63 4,5 -/ KAN-therm Press 45 könyök idom PPSU 32 3/ / ,5/ 40 3,5 2/ / / ,5/ 63 4,5 0/ KAN-therm Press falikorong PPSU 16 2/G " 10/ /G " 10/ Figyelem: A PPSU idomok meneteinek tömítéséhez nem szbad erõs vegyi hatású tömítõanyagokat használni. Javasolt egy kis kevés kócot, tömítõpasztával használni. KAN-therm lapos anya falikoronghoz M8 rendelés szerint Figyelem: M8 anyával minden PPSU Press kiállást rögzíteni kell a szerelõlaphoz! Az így elõkészítet szerelõ lapot kell a falhoz rögzíteni

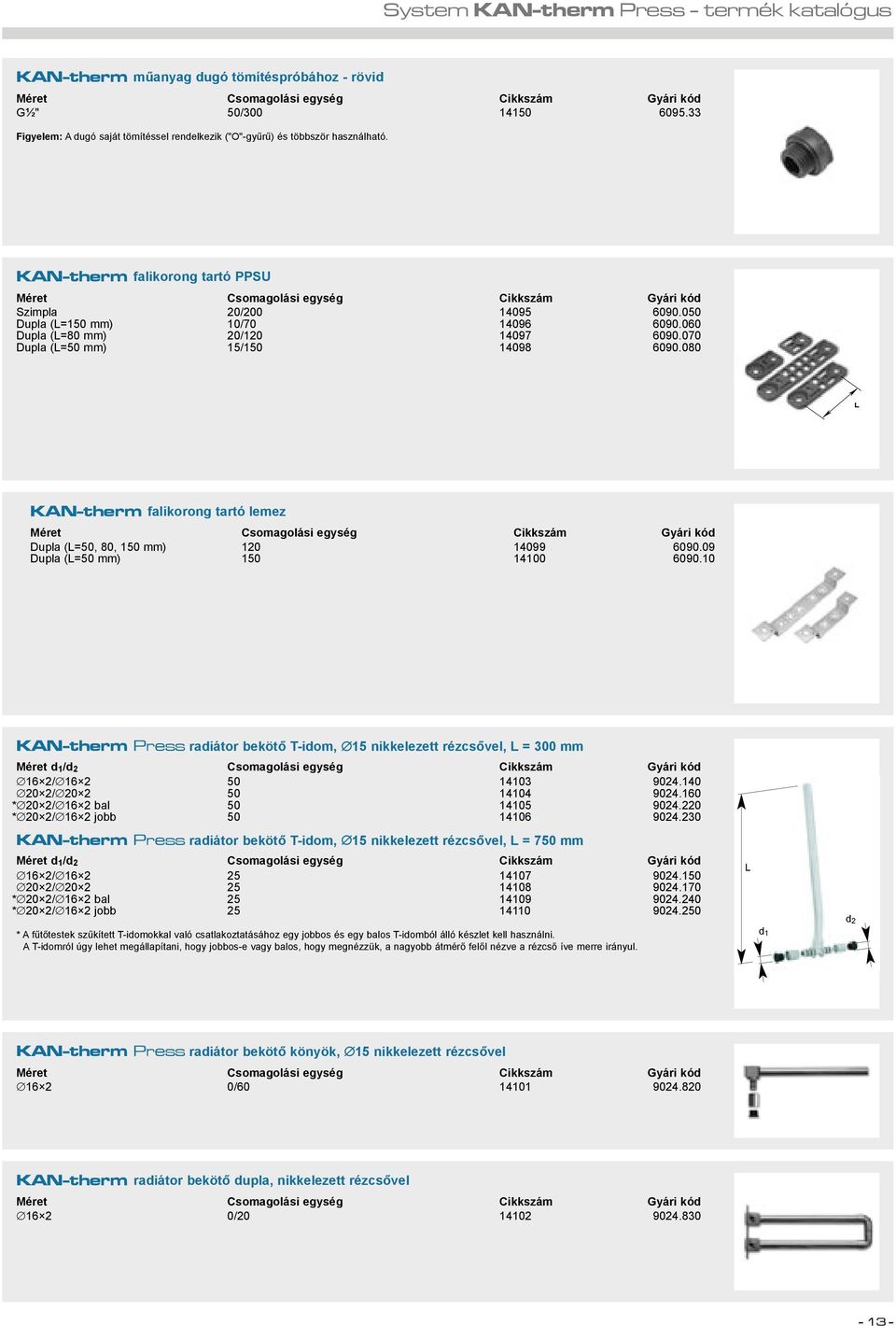

15 System KAN-therm Press - termék katalógus KAN-therm mûanyag dugó tömítéspróbához - rövid G " 50/ Figyelem: A dugó saját tömítéssel rendelkezik ("O"-gyûrû) és többször használható. KAN-therm falikorong tartó PPSU Szimpla 20/ Dupla (L=150 mm) 10/ Dupla (L=80 mm) 20/ Dupla (L=50 mm) 15/ L KAN-therm falikorong tartó lemez Dupla (L=50, 80, 150 mm) Dupla (L=50 mm) KAN-therm Press radiátor bekötõ T-idom, 15 nikkelezett rézcsõvel, L = 300 mm Méret d 1/d 2 Csomagolási egység Cikkszám Gyári kód 16 2/ / * 20 2/ 16 2 bal * 20 2/ 16 2 jobb KAN-therm Press radiátor bekötõ T-idom, 15 nikkelezett rézcsõvel, L = 750 mm Méret d 1/d 2 Csomagolási egység Cikkszám Gyári kód 16 2/ / * 20 2/ 16 2 bal * 20 2/ 16 2 jobb * A fûtõtestek szûkített T-idomokkal való csatlakoztatásához egy jobbos és egy balos T-idomból álló készlet kell használni. A T-idomról úgy lehet megállapítani, hogy jobbos-e vagy balos, hogy megnézzük, a nagyobb átmérõ felõl nézve a rézcsõ íve merre irányul. L d 1 d 2 KAN-therm Press radiátor bekötõ könyök, 15 nikkelezett rézcsõvel / KAN-therm radiátor bekötõ dupla, nikkelezett rézcsõvel /

16 System KAN-therm Press - termék katalógus KAN-therm szorító (Press) gyorscsatlakozó 32 G1" 5/ KAN-therm Press hüvely 16 rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz rendelés sz Figyelem: Ez csak szerviz elem. Idom rendelés esetén tartozék. KAN-therm hollander "extra" PE-RT/Al/PE-HD csövekhez 14 G " 20/ ** 14 G " (MN) 20/ G " 15/ ** 14 G " (MN) 15/ G " 20/ ** 16 G " (MN) 20/ G " 10/ ** 16 G " (MN) 10/ G " 10/ ** 20 G " (MN) 10/ G1" 5/ ** 20 G1'' (MN) 5/ G1" 10/ ** 26 G1'' (MN) 10/ (MN) - nikkelezett verzió ** külön megrendelésre kéthetes gyártási idõvel KAN-therm hollander, szorítógyûrûvel, PE-RT/Al/PE-HD csövekhez 16 G " 20/ N 16 G " 15/ N 20 G " 10/ N KAN-therm szorítógyûrû standard hollanderhez NP NP Figyelem: Ez csak szerviz elem. Idom rendelés esetén tartozék. KAN-therm külsõ menetes csatlakozó 16 2 G " 10/ Figyelem: Az O-ring tömítés használatával a csatlakozó az osztó-gyüjtõ testhez közvetlen rögzíthetõ

17 System KAN-therm Press - termék katalógus KAN-therm hollander réz csõhöz 15 G " 15/ Figyelmeztetés: Külsõ menetes, közcsavaros csatlakozású idomoknál és egyesített szelepeknél alkalmazható. KAN-therm szorítógyûrû réz csõhöz / Figyelmeztetés: A szorítógyûrû az alábbi anyacsavarral együtt alkalmazható. KAN-therm hollandi anyacsavar rézcsõhöz 15 G " 50/ Figyelmeztetés: Az anyacsavar és a szorítógyûrû a közcsavaros csatlakozásához való idomokkal és közcsavarokkal együtt alkalmazható. KAN-therm külsõ menetes hollander rézcsõhöz G " 20/ N Figyelmeztetés: G "-es belsõ menettel rendelkezõ, csatlakozóidomhoz, a Honeywell cég termosztatikus szelepeihez és néhány, közcsavaros csatlakozású idomhoz használahtó. KAN-therm nikkelezett fûtõtest csatlakozó idom G " G "- (MN) 20/ (MN) - nikkelezett verzió Figyelmeztetés: Az fi 15 rézcsõ szorítógyûrûvel ellátott csatlakozóidom az 15 rézcsõvel ellátott VK /alsó bekötésû/ fûtõtest csatlakoztatására szolgál. KAN-therm nyomáspróba idom 15 (szimpla) 10/ (dupla) 2/ Figyelmeztetés: Külön megrendelésre ([háromhetes gyártási határidõvel) 1. Zárókupok nyomáspróbához (többször használható) 2. Összetett zárókupak, mely szolgálhat az 50 mm - es kötéstávval kialakított csatlakoztatások pozicionálásához, pl. a VK fûtõtestek esetén

18 System KAN-therm Press - termék katalógus KAN-therm közcsavar réz G " 20/ G " 10/ G1" 10/ Megjegyzés: Minden külsõ menetes idom köthetõ a megfelelõ méretû hollanderrel illetve idommal. KAN-therm szûkítõ közcsavar réz G " G " 20/ G " G " 10/ G1" G " 10/ Megjegyzés: Minden külsõ menetes idom köthetõ a megfelelõ méretû hollanderrel illetve idommal. KAN-therm KM könyök idom réz G " 20/ G " 10/ Megjegyzés: Minden külsõ menetes idom köthetõ a megfelelõ méretû hollanderrel illetve idommal. KAN-therm BM könyök idom réz G " 10/ G " 5/ G1" 0/ G1 " 0/ KAN-therm KB könyök idom réz G " 10/ G " 10/ G1" 5/ Megjegyzés: Minden külsõ menetes idom köthetõ a megfelelõ méretû hollanderrel illetve idommal. KAN-therm KM T idom réz G " 10/ G " 5/ G1" 5/ Megjegyzés: Minden külsõ menetes idom köthetõ a megfelelõ méretû hollanderrel illetve idommal. KAN-therm KB szûkített T idom réz G " G " G " 5/ G1" G " G1" 5/ G1" G " G1" 5/ Megjegyzés: Minden külsõ menetes idom köthetõ a megfelelõ méretû hollanderrel illetve idommal. KAN-therm BM T idom réz G " 5/ G " 5/ G1" 0/ G1 " 0/ KAN-therm KB szûkítõ réz G " G " 20/ G1" G " 10/ G1" G " 10/ G1 " G " 10/ G1 " G1" 10/

19 System KAN-therm Press - termék katalógus KAN-therm átfolyós falikorong réz G " 5/ Megjegyzés: Minden külsõ menetes idom köthetõ a megfelelõ méretû hollanderrel illetve idommal. A nyomáspróbához mûanyag dugót kell használni - kód KAN-therm sarok átfolyós falikorong réz G " 5/ Megjegyzés: Minden külsõ menetes idom köthetõ a megfelelõ méretû hollanderrel illetve idommal. A nyomáspróbához mûanyag dugót kell használni - kód KAN-therm szûkített falikorong réz G " G " 5/ Megjegyzés: Minden külsõ menetes idom köthetõ a megfelelõ méretû hollanderrel illetve idommal. A nyomáspróbához mûanyag dugót kell használni - kód KAN-therm falikorong réz G " 10/ Megjegyzés: Minden külsõ menetes idom köthetõ a megfelelõ méretû hollanderrel illetve idommal. A nyomáspróbához mûanyag dugót kell használni - kód KAN-therm hatlapfejû csavar M8 M8 100/ Megjegyzés: M8 csavart használjunk a sárgarézbõl készült kiálláshoz. KAN-therm BM toldó karmantyú G " 20/ N G " 10/ N G1" 10/ G1 " 5/ Megjegyzés: A sárgarézbõl készült belsõ menetes idom nem használható a rendszeren kívüli kúpos menettel rendelkezõ elemekkel. KAN-therm osztóra szerelhetõ töltõ-ürítõ automata légtelenítõvel G1" 5/ R5541 KAN-therm " töltõ-ürítõ sarok G " KAN-therm gégecsõ többrétegû csövekhez (piros és kék színben) 14-es csõre es csõre es csõre es csõre es csõre es csõre

20 System KAN-therm Press - termék katalógus KAN-therm elõszerelt osztó-gyûjtõ 1", vízre és fûtésre (típus 81) Alkotórészei: 2db osztó-gyûjtõ test, 2db gumírozott tartó, 2db 1"-os záródugó 2-es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db KAN-therm elõszerelt osztó-gyûjtõ ", vízre és fûtésre (típus 41) Alkotórészei: 2db osztó-gyûjtõ test, 2db gumírozott tartó, 2db "-os záródugó, " - 1" közcsavar osztóhoz 2-es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db Megjegyzés: Csak rendelésre. KAN-therm elõszerelt osztó-gyûjtõ 1", vízre és fûtésre (típus 61) Alkotórészei: 2db osztó-gyûjtõ test, 2db gumírozott tartó, 2db 1"-os záródugó, " - " közcsavar osztóhoz 2-es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db KAN-therm elõszerelt osztó-gyûjtõ ", vízre és fûtésre (típus 40) Alkotórészei: 2db osztó-gyûjtõ test, 2db gumírozott tartó, 2db "-os záródugó, " - " közcsavar osztóhoz 2-es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db Megjegyzés: Csak rendelésre

21 System KAN-therm Press - termék katalógus KAN-therm elõszerelt köralakú osztó-gyûjtõ 1 ", külmenetes véggel (típus 91), vízre és fûtésre Alkotórészei: 2db osztó-gyûjtõ test, 2db gumírozott tartó, 2db 1 "-os zárókupak, " közcsavar osztóhoz 2-es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db es ( ) 1db KAN-therm KB szûkítõ közcsavar 91-es típusú osztó-gyûjtõhöz 1 " 1" " " Megjegyzés: Alkalmazása a 91 típusú osztó-gyûjtõhöz. KAN-therm osztó-gyûjtõ test 1" (típus 1) "-os furatokkal 2-es (100) 1/ es (150) 1/ es (200) 1/ es (250) 1/ es (300) 1/ es (350) 1/ es (400) 1/ es (450) 1/ es (500) 1/ es (550) 1/ es (600) 1/ Megjegyzés: Az osztó - gyûjtõ test felsõ része el van látva 1 db. " belsõ menetes furattal az automata légtelenítõ részére. KAN-therm osztó-gyûjtõ tartó, gumírozott 1db

22 System KAN-therm Press - termék katalógus KAN-therm közcsavar osztóhoz "O"-gyûrüvel G " G " 20/ P05 G " G " 20/ P10 Figyelem: A P05 közcsavar köthetõ minden G " belsõ menetes idommal illetve holanderrel. A P10 közcsavar köthetõ minden G " belsõ menetes idommal illetve holanderrel. KAN-therm KB szûkítõ közcsavar osztóhoz G1'' G " 10/ G1'' G " 10/ Megjegyzés: Tartalmazza az U28 jelû O-gyûrût. KAN-therm záródugó osztóhoz, imbusz felülettel G " Megjegyzés: Tartalmazza O-gyûrût. KAN-therm záródugó osztóhoz, kulcsfelülettel G " 20/ G " 20/ G1'' 10/ Megjegyzés: Csak a jelû dugó tartamaz O-gyûrût (U28). KAN-therm O-gyûrû - szerviz elem 18,3 2, U rendelés sz U rendelés sz U U28 Megjegyzés: A P05 és P10 jelû közcsavarhoz alkalmazható az U18 jelû O-gyûrût. A jelû dugó alkalmazható U17 jelû O-Ring. A jelû dugó alkalmazható U24 jelû O-Ring. A jelû dugó és 4.12 és 4.13 szûkítõ alkalmazható U28 jelû O-Ring

23 System KAN-therm Press - termék katalógus KAN-therm elõszerelt osztó-gyûjtõ 1" (típus 51A) padlófûtéshez, visszatérõ szabályzással Alkotórészei: 2db osztó-gyûjtõ test, 2db gumírozott tartó, " - " közcsavarok osztóhoz, szabályzó visszatérõ szelepek 2-es ( ) 1db A 3-es ( ) 1db A 4-es ( ) 1db A 5-es ( ) 1db A 6-es ( ) 1db A 7-es ( ) 1db A 8-es ( ) 1db A 9-es ( ) 1db A 10-es ( ) 1db A 11-es ( ) 1db A 12-es ( ) 1db A Megjegyzés: Az osztó - gyûjtõ köthetõ minden a G " idommal és holanderrel. KAN-therm elõszerelt osztó-gyûjtõ 1" (típus 55A) padlófûtéshez, visszatérõ térfogatáram szabályzással Alkotórészei: 2db osztó-gyûjtõ test, 2db gumírozott tartó, " - " közcsavarok osztóhoz, téfogatáram szabályzók 2-es ( ) 1db A 3-es ( ) 1db A 4-es ( ) 1db A 5-es ( ) 1db A 6-es ( ) 1db A 7-es ( ) 1db A 8-es ( ) 1db A 9-es ( ) 1db A 10-es ( ) 1db A 11-es ( ) 1db A 12-es ( ) 1db A Megjegyzés: Az osztó - gyûjtõ köthetõ minden a G " idommal és holanderrel. KAN-therm elõszerelt osztó-gyûjtõ 1" (típus 71A) padlófûtéshez, beépített szabályzó szelepekkel (elõre és vissza) Alkotórészei: 2db osztó-gyûjtõ test, 2db gumírozott tartó, " - " közcsavarok osztóhoz, szabályzó visszatérõ szelepek, termóvá tehetõ elõremenõ szelepek kézi kerekekkel 2-es ( ) 1db A 3-es ( ) 1db A 4-es ( ) 1db A 5-es ( ) 1db A 6-es ( ) 1db A 7-es ( ) 1db A 8-es ( ) 1db A 9-es ( ) 1db A 10-es ( ) 1db A 11-es ( ) 1db A 12-es ( ) 1db A Megjegyzés: Az osztó - gyûjtõ köthetõ minden a G " idommal és holanderrel. KAN-therm elõszerelt osztó-gyûjtõ 1" (típus 75A) padlófûtéshez, beépített szabályzó szelepekkel, visszatérõ térfogatáram szabályzással Alkotórészei: 2db osztó-gyûjtõ test, 2db gimírozott tartó, " - " közcsavarok osztóhoz, térfogatáram szabályzók, termóvá tehetõ elõremenõ szelepek kézi kerekekkel 2-es ( ) 1db A 3-es ( ) 1db A 4-es ( ) 1db A 5-es ( ) 1db A 6-es ( ) 1db A 7-es ( ) 1db A 8-es ( ) 1db A 9-es ( ) 1db A 10-es ( ) 1db A 11-es ( ) 1db A 12-es ( ) 1db A Megjegyzés: Az osztó - gyûjtõ köthetõ minden a G " idommal és holanderrel

24 System KAN-therm Press - termék katalógus KAN-therm kiegészítõ gyûjtõ elem 1" padlófûtéshez, beépített szabályzással Alkotórészei: 1db 1-es gyûjtõtest, 1db " közcsavar osztóhoz, 1db elzáró visszatérõ szelep 1-es (L=50) Megjegyzés: Kiegészítõ elemet 1"-os közcsavar segítségével az 51A és 71A jelû osztó - gyûjtõk hosszobbításra használhatjuk. KAN-therm kiegészítõ osztó elem 1" padlófûtéshez, beépített szabályzással Alkotórészei: 1db 1-es osztótest, 1db " közcsavar osztóhoz, 1db termóvá tehetõ szelep kézi kerékkel 1-es (L=50) Megjegyzés: Kiegészítõ elemet 1"-os közcsavar segítségével az 71A és 75A jelû osztó - gyûjtõk hosszobbításra használhatjuk. KAN-therm kiegészítõ gyûjtõ elem 1" padlófûtéshez, térfogatáram szabályzással Alkotórészei: 1db 1-es gyûjtõtest, 1db " közcsavar osztóhoz, 1db térfogatáram szabályzó 1-es (L=50) Megjegyzés: Kiegészítõ elemet 1"-os közcsavar segítségével az 55A és 75A jelû osztó - gyûjtõk hosszobbításra használhatjuk. KAN-therm 1"-os közcsavar osztóhoz (különleges tömítés) 1"-1" 10/ R543 Figyelem: Hasznaljuk a kiegészítõ elem ( 512, 712, 752 jelû ) és az osztó - gyûjtõ összeketéshez. KAN-therm "-os osztóvégelem 1''- "- " rendelés szerint R542 Megjegyzés: Kiegészítõ osztó - gyûjtõ alkalmazása esetén használjuk. KAN-therm 1" KB hollanderes golyóscsap osztóhoz 1''-1'' rendelés szerint K Figyelem: A golyoscsap közvetlenül csatlakozik az osztó - gyûjtõhöz és a KAN-therm 1" méretû hollanderhez, további tömítést nem igényel! Az egység párban értendõ. KAN-therm 1" KB hollanderes golyóscsap osztóhoz, sarok szett 1''-1'' rendelés szerint K Figyelem: A golyoscsap közvetlenül csatlakozik az ostó - gyûjtõhöz és a KAN-therm 1" méretû hollanderhez, további tömítést nem igényel

25 System KAN-therm Press - termék katalógus KAN-therm csõcsatlakozó toldat osztó-gyüjtõhöz G "-G " (L=26mm) K Megjegyzés: A podlófûtés körben átfolyás ellenõrzés céljából alkamazzuk. KAN-therm padlófûtés osztó-gyûjtõ, 1" (típus 73A), szivattyúval, megkerülõvel, beépített szabályzó szelepekkel 2-es ( ) 1db A 3-es ( ) 1db A 4-es ( ) 1db A 5-es ( ) 1db A 6-es ( ) 1db A 7-es ( ) 1db A 8-es ( ) 1db A 9-es ( ) 1db A 10-es ( ) 1db A Megjegyzés: 1. A K és K jelû motoros fejeket használjuk a padlófûtés vezérléséhez. A motoros fejeket a felsõ ágra szerljük. 2. Az osztó - gyûjtõ köthetõ minden G " idommal és hollanderrel. KAN-therm kapilláris termófej a 73A típusú osztó-gyûjtõhöz Figyelem: A hõmérséklet túllépése ellen alkamazzuk a 73A típusú osztó - gyûjtõhez. Csomagolási egység Cikkszám Gyári kód 1db K KAN-therm termosztát szivattyú beállításához Figyelem: Halózati hõmérséklet túllépése ellen alkalmazzuk. Csomagolási egység Cikkszám Gyári kód 1db K KAN-therm kézi légtelenítõ " " Megjegyzés: Kézi légtelenitõ a fûtõtestekhez. KAN-therm automata légtelenítõ visszacsapóval " " Megjegyzés: Automata légtelenítõ a vízhalózat magas pontjaira, a rendszer ûrítése nélkül cserélhetõ. KAN-therm kapillári termófej TS90 szelephez Figyelem: Hõmérséklet túllépés ellen alkamazzuk a 73A típ. osztó -gyûjtõhöz. KAN-therm termóvá tehetõ egyenes szabályzó szelep " (TS90) G " Figyelem: A jelû termofejhez kapcsolható

26 System KAN-therm Press - termék katalógus KAN-therm szobatermosztát (motoros szelepekhez) elektronikus érzékeléssel 230V K V K Figyelem: A K és K jelû motoros fejekkel mûködik együtt. KAN-therm szobatermosztát (motoros szelepekhez) bimetál érzékeléssel Figyelem: A K és K valamint a jelû a motoros fejekkel mûködik a B2012, B2022, B4022 jelû elektromos elosztó sín segítségével. KAN-therm motoros szabályzófej 230V K V K KAN-therm adapter motoros szabályzófejekhez Adapter M28 1, K Adapter M30 1, K Figyelem: Az M28 1,5 adapter szüséges a 71 A, 73 A és 75 A jelû osztó - gyûjtõken a K és K motoros fejek müködéséhez. KAN-therm motoros szabályzófej - univerzális Figyelem: Alkalmazható a 71 A, 73 A és 75 A jelû osztó - gyûjtõkhöz. Csomagolási egység Cikkszám Gyári kód KAN-therm elektromos csatlakozósín - 230V 230V B V szivattyú modullal B2022 Figyelem: A termosztát (ok) és a motorosfej (ek) összekapcsolásra 230V feszültségen. KAN-therm elektromos csatlakozósín - 24V 24V B V szivattyú modullal B4022 Figyelem: A termosztát (ok) és a motorosfej (ek) összekapcsolásra 24V feszültségen. A 24V-os csatlakozósín nem foglalja magába áramátalakítót

27 System KAN-therm Press - termék katalógus KAN-therm kézi présgép Méret Cikkszám Gyári kód csak kézikar ZAPR02 Megjegyzés: A 16, 20, 26 mm. présfejjel alkalmazunk. KAN-therm présfej Méret Cikkszám Gyári kód ZAPR16R ZAPR20R ZAPR26R ZAPRE ZAPRE ZAPRE ZAPRE63 KAN-therm csõvágó Méret Cikkszám Gyári kód Olló PE-RT csõhöz RS1435 KAN-therm csõvágó Méret Cikkszám Gyári kód pótpenge RSM1435 KAN-therm csõvágó Méret Cikkszám Gyári kód Csõvágó 63-ig KAN-therm kalibráló ötrétegû csõhöz Méret Cikkszám Gyári kód KL KL KL KL26 KAN-therm kalibráló univerzális Méret Cikkszám Gyári kód 16/ 20/ KL / 32/ KL / KL5063 KAN-therm kézi prés táska Méret Cikkszám Gyári kód Figyelem: Üres szerszám táska! A táskába elhelyezhetõ: kézi présgép, ZAPR16, 20 ÉS 26 présfejek, RS1435 olló és a KL jelû kalibrátor KL16, 20,

28 System KAN-therm Press - termék katalógus KAN-therm kézi présgép a Press típusú csatlakozáshoz szorító gyûrûvel Méret Cikkszám Gyári kód 16, 20, KPPZ/M Figyelem: Kézi présgép kapható együtt a szerszámtáskával. Szerszámtáska tartalmazza: kézi présgép ZAPR02, 16, 20, 26 mm ZAPR típ. fejek, RS1435 körolló, a KL kalibráló a 16/ 20/ 26 ötrétegûcsövekhez táska a típusú kéziprésgéphez. KAN-therm hálózati (230V) elektromos présgép a Press típ. csatlakozásokhoz a szorító gyûrûvel Méret Cikkszám Gyári kód ZAPR01 Figyelem: Elektromos présgép szerszámtáskával. Komplett táska nem tartalmazz a fejeket. KAN-therm akkumulátoros présgép a Press típ. csatlakozásokhoz szorító gyûrûvel Méret Cikkszám Gyári kód ZAPRAK Figyelem: Elektromos présgép akkumulátorral, töltõvel, szerszámtáskával. Komplett táska nem tartalmazz a fejeket. KAN-therm hajlító rugó (külsõ) Méret Cikkszám Gyári kód SZ SZ SZ SZ-2620 KAN-therm hajlító rugó (belsõ) Méret Cikkszám Gyári kód SW SW SW SW-2620 KAN-therm csillag - villás kulcs hollander rögzítéshez Méret Cikkszám Gyári kód 30 mm K

29
