1 GRILLSÜTŐ FÜSTÖLŐVEL, LOKOMOTÍV

2 Tisztelt ügyfelünk, gratulálunk a készülék megvásárlásához. Kérjük, hogy gondosan olvassa el a következő használati útmutatót és a benne foglaltak szerint legyen szíves eljárni, hogy elejét vegyük egy esetleges helytelen használatból kialakult hibának. termék áttekintése

3 termék, a következő elemekből áll: Szám. Elem Darab szám Ábra Szám. Elem Darab szám Ábra hőmérő nagy grillezőfelület - rost pléh és rost a szén számára a levegő kémén yszerő kivezetése 5 füstölő 6 dekorációs rész oldalsó tartórész 9 égéstér 0 díszítőelem a plató hátsó rögzítéséhez díszítőelem a plató elülső rögzítéséhez az égéstér szénrácsa 7 elülső rakodótér polc 9 a láb bal oldali része hátsó plató 0 tengely alátét plató 5 6 rost az égéstérnél az égéstér díszítőeleme az égéstér felső fedele Griff für den alsó polcrész kerék a láb jobb oldali része a szén ajtajának fogantyúja pléh az égéstér hamujának összegyűjtéséhez z égéstér szenének ajtaja

4 savarok M6*5 5 darab M0 darab PS M6 darab PS M6*5 0 darab M6x5 csavar 0 B M6x5 csavar 5 M6 biztonsági anyacsavar D M0 anyacsavar

5 Összeszerelés 9 Illessze össze a felső részt, a bal oldali lábat és a jobb oldali lábat a csavarok segítségével (). Szerelje fel a hátsó részt a 6 darab csavar segítségével (). 0 Erősítse fel a tengelyt. D darab anyacsavar segítségével, szerelje fel a kerekeket (D). D 5 6 Rögzítse a háromrészes also polcrészt. Állítsa össze a füstölő hengerét, a darab csavar segítségével (), valamint a darab () csavar segítségével. 5

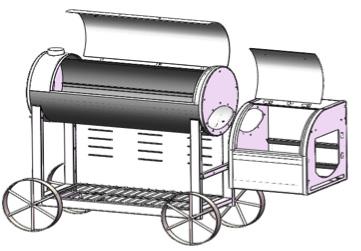

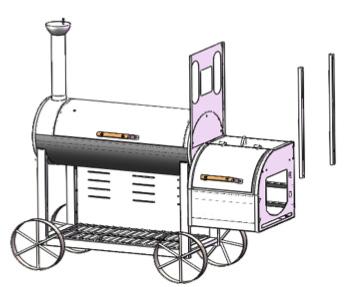

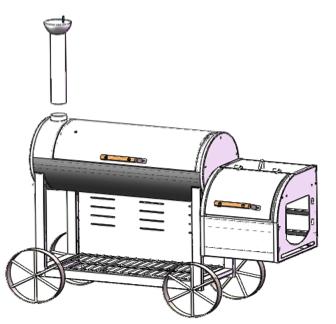

6 7 6 9 Rögzítse az égésteret a 0 darab csavar () segítségével, valamint a darab csavar () segítségével. Mindkét külső csavart rögzítse. csavarokat az égéstér beilleszkedése után húzza meg. 9 6 Rögzítse a tartót a füstölő fő részére a darab () csavar segítségével, valamint a darab () csavar segítségével. 0 tartórészt fogantyút rögzítse az égéstérre a darab () csavar segítségével, valamint a darab () csavar segítségével. Ezután csatlakoztassa és rögzítse a kéményt egy darab () csavar használatával. 0 B Szerelje fel az égéstér díszítőelemét darab () csavar segítségével, valamint darab () csavar segítségével. Rögzítse a diszítőlap tartóit a darab (B) csavar használatával. 6

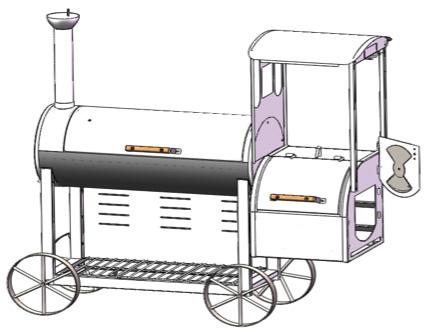

7 5 B tetőrészt darab () csavar, darab (B) csavar, valamint darab () csavarral szerelje fel. Helyezze be a szén berakására szolgáaló ajtót az égéstérbe. 5 6 M6 M6x0 5 M0 Szerelje be az égéstér tartórészét. Előtte csavarozza ki az előre becsavarozott M6 x 0 csavarokat az anyacsavarokkal, majd a behelyezes után, újból csavarozza össze ezeket, az ábrán feltüntetett módon. díszítőplatót darab () csavarral lehet rászerelni, valamint darab () csavar segítségével. 7

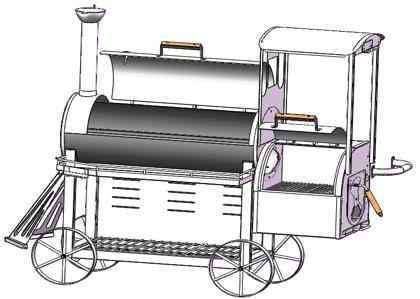

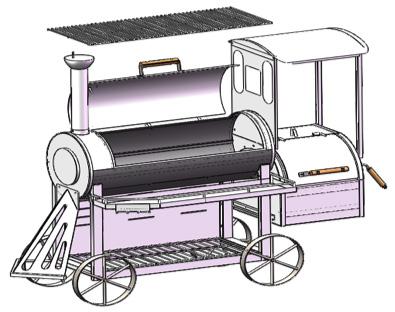

8 7 7 6 Rögzítse az az elülső rakodóteret polcot. Helyezze be a hamu összegyájtésére szolgáló pléhet az égéstérbe. 9 0 Helyezze fel a hőmérőt. Helyezze be a füstölő kamrájába a rostot, valamint a pléhet a szénre. Helyezze be a háromrészes rostot a füstölő kamrájába. Szerelje fel az oldalsó tartókatfogantyúkat, a négy darab () csavar, valamint a négy darab () csavar segítségével.

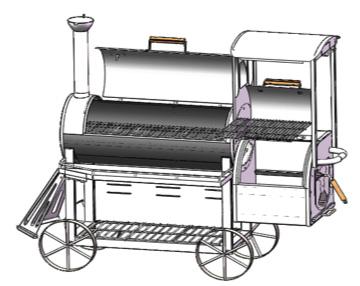

9 Helyezze a szenet az égéstérbe. Illessze össze a kétrészes rostot. Gratulálunk. z összeszerelést sikeresen végrehajtotta. Gyártó: hal-tec GmbH, Wallstr. 6, 079 Berlin 9
