HOME GYM. EDZÖTORONY Cikk szám: 1164

Átírás

1 HOME GYM EDZÖTORONY Cikk szám: 1164

2 Alkatrészek listája 1 Fö alapzat 1 47 Emelö csiga 9 2 Stabilizáló alap 2 48 Sima csiga 3 3 Emelés-ellenes lemez 1 49 Kábel elvezetés 15 4 Elülsö függöleges gerenda 1 50 Gyürü a kábel elvezetéshez 15 5 Felsö gerenda 1 51 Fogantyú 2 6 Krómozott rudak 2 52 Üres sapka D50.8xD26x20L 2 7 Resist bar 1 53 Abszorber/ék D38x Rúd egyensúlyához 1 54 Tartó 2 9 Pillangókar-támogató 1 55 Abszorber/ék D60xD26x Üléstámogató/ tartó 1 56 Vezeték/kábel I. 2500L 1 11 Jobb oldali pillangókar 1 57 Vezeték/kábel II. 3100L 1 12 Bal oldali pillangókar 1 58 Vezeték/kábel III. 4000L 1 13 Lábkiterjesztésrúd 1 59 Lánc 1 16 Hátsó támla/ háttámla 1 60 Akasztóhorog 1 17 Ülés 1 61 Gomb 3/8-16unc-28L 1 18 Felsö súly 1 62 L-alakú akasztóhorog 1 19 Alacsonyabb súly 9 63 Bokapánt 1 20 Felsö görgös fogantyú 1 64 Abszorber/ék 42x42x5T 2 21 Alsó görögs fogantyú 1 65 Abszorber/ék 62x42x5T 1 22 Habtartó 2 66 Fémbélés D29xD12.1x9T 8 23 Terhelés választási rúd 1 67 Fémbélés D18xD10.2x Jobb oldali csigatartó 1 70 Anyacsavar M Bal oldali csigatartó 1 71 Anyacsavar M Fedöerösítés-tányér 2 72 Anyacsavar M Súly burkolat 4 73 Kupolás anyacsavar M8x15L 8 28 Nagy habszivacs hengerek 2 74 Egyenes alátét D6.5xD13x0.8T 29 Keskeny habszivacs henger 8 75 Egyenes alátét D19xD8.3x1.6T 30 Habszivacs henger 4 76 Egyenes alátét D20xD11x2T Megerösítö lemez 1 77 Egyenes alátét D24xD13.5x2.5T 32 Labdafejü szeg 2 78 Szögletes-nyakú csavar M8x45L 33 Súlykiválasztási gombostü 2 79 Csavar M6x16L 2 37 Súly fixáló alátét 1 80 Csavar M8x60L 3 38 Súlyt fixáló gombostü 1 81 Csavar M10x45L

3 39 Súlyt fixáló tok 1 82 Csavar M10x50L 5 40 Ovális aljzatcsö burkolat 30x70x47L 41 Müanyag fedö (ovális) 30x70x40L 42 Müanyag fedö (kerek) D25.4x17.5L 43 Müanyag fedö (kerek) D50.8 x D26 x 20L 6 83 Csavar M10x55L Csavar M10x60L Csavar M10x65L Csavar M10x85L 5 45 Csiga támasztó lemez 2 87 Csavar M12x80L 5 46 Dupla csigatámasztó lemez 1 88 Csavar M12x135L 1 89 Csavar M10x25L 2

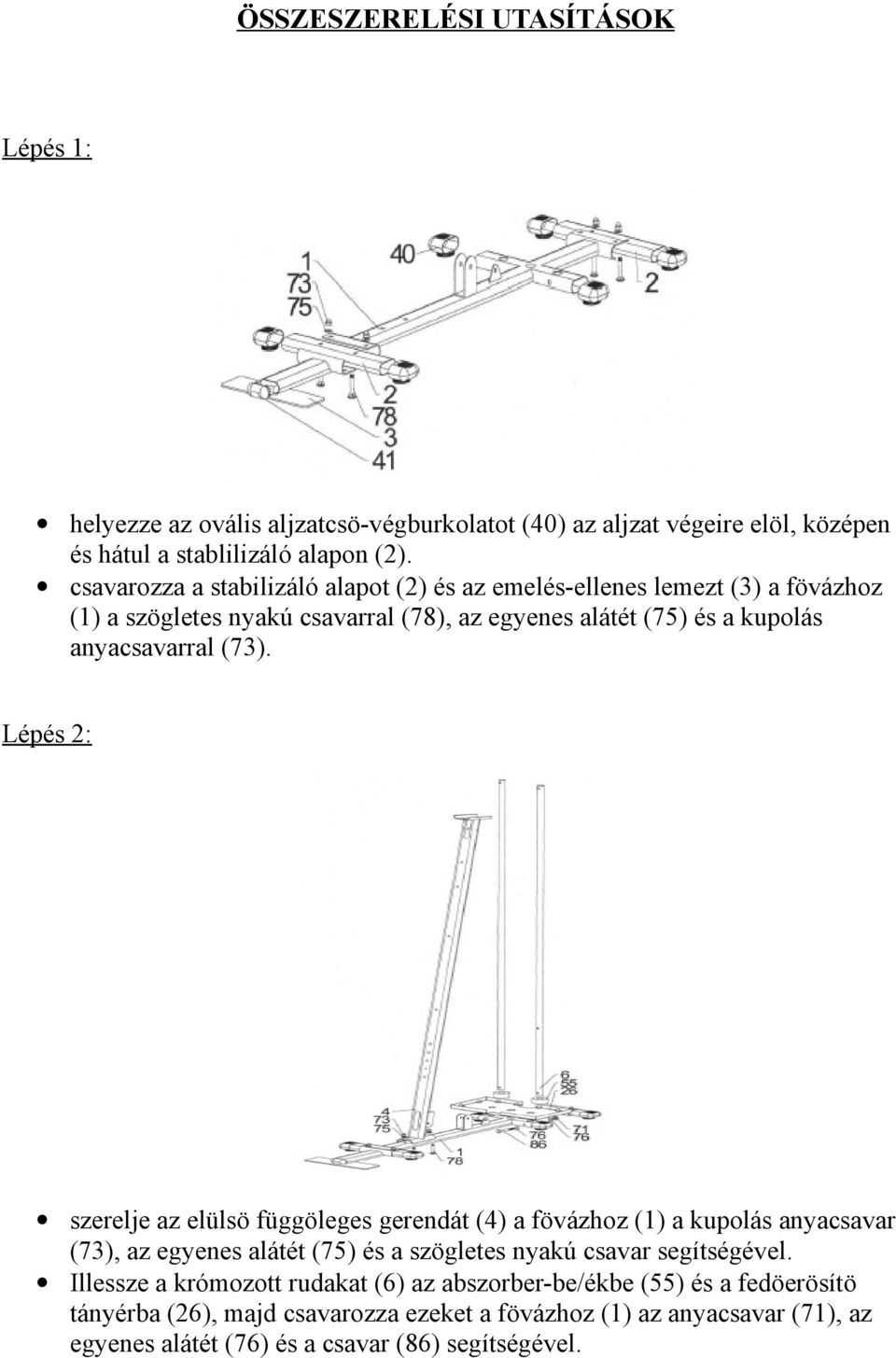

4 ÖSSZESZERELÉSI UTASÍTÁSOK Lépés 1: helyezze az ovális aljzatcsö-végburkolatot (40) az aljzat végeire elöl, középen és hátul a stablilizáló alapon (2). csavarozza a stabilizáló alapot (2) és az emelés-ellenes lemezt (3) a fövázhoz (1) a szögletes nyakú csavarral (78), az egyenes alátét (75) és a kupolás anyacsavarral (73). Lépés 2: szerelje az elülsö függöleges gerendát (4) a fövázhoz (1) a kupolás anyacsavar (73), az egyenes alátét (75) és a szögletes nyakú csavar segítségével. Illessze a krómozott rudakat (6) az abszorber-be/ékbe (55) és a fedöerösítö tányérba (26), majd csavarozza ezeket a fövázhoz (1) az anyacsavar (71), az egyenes alátét (76) és a csavar (86) segítségével.

5 Lépés 3: csúsztassa az alacsonyabb súlyokat (19) a krómrudak mentén (6), tegye bele a súlykiválasztási rudat (23) az alacsonyabb súly központján (19) lévö résbe, és illessze a súlyfixáló tokot (39) a súlykiválasztási rúdra (23), fixálja azt a súlytfixáló-gombostüvel (38). rakja a felsö súlyokata (18) az alacsonyabb súlyokra (19), a súlyt fixáló alátétet (37) a felsö súlyra (18), csúsztassa a fedöerösítö-tányérba (26) és a tartót (54) a krómozott rúdon keresztül (6). rögzítse a felsö gerendát (5) az elülsö függöleges gerendához (4) a kupolás anyacsavar (73), az egyenes alátét (75) és a szögletes-nyakú csavarral (78), rögzítsük a krómozott rudakat (6) a felsö gerendához (5) az anyacsavar (71), egyenes alátét (76) és a csavar (86) segítségével. Végezetül helyezzük a müanyag végzödéseket (41) a felsö gerenda (5) végeire.

6 Lépés 4: szerelje az üléstartót (10) a megerösítö lemezhez (31), majd azt az elülsö függöleges gerendához (4) a csavar (82), az egyenes alátét (76) és anyacsavar (71) segítségével. Ne feledkezzünk meg a müanyag végzödésröl (41) sem, illesszük az üléstartó (10) végére. Szerelje a Resist-bar-t (7) és balance rod-ot (8) az elülsö függöleges gerendához (4) a csavar (83), az egyenes alátét (76) és anyacsavar (71) felhasználásával. Majd illesszük a resist-bar (7) végére az abszorbert (53). amikor nem használja a berendezést, biztosítsa azt ki a csavar (80) és az anyacsavar (70) segítségével, hogy a gyermekek számára ne legyen könnyen hozzáférhet, felhasználható a készülék.

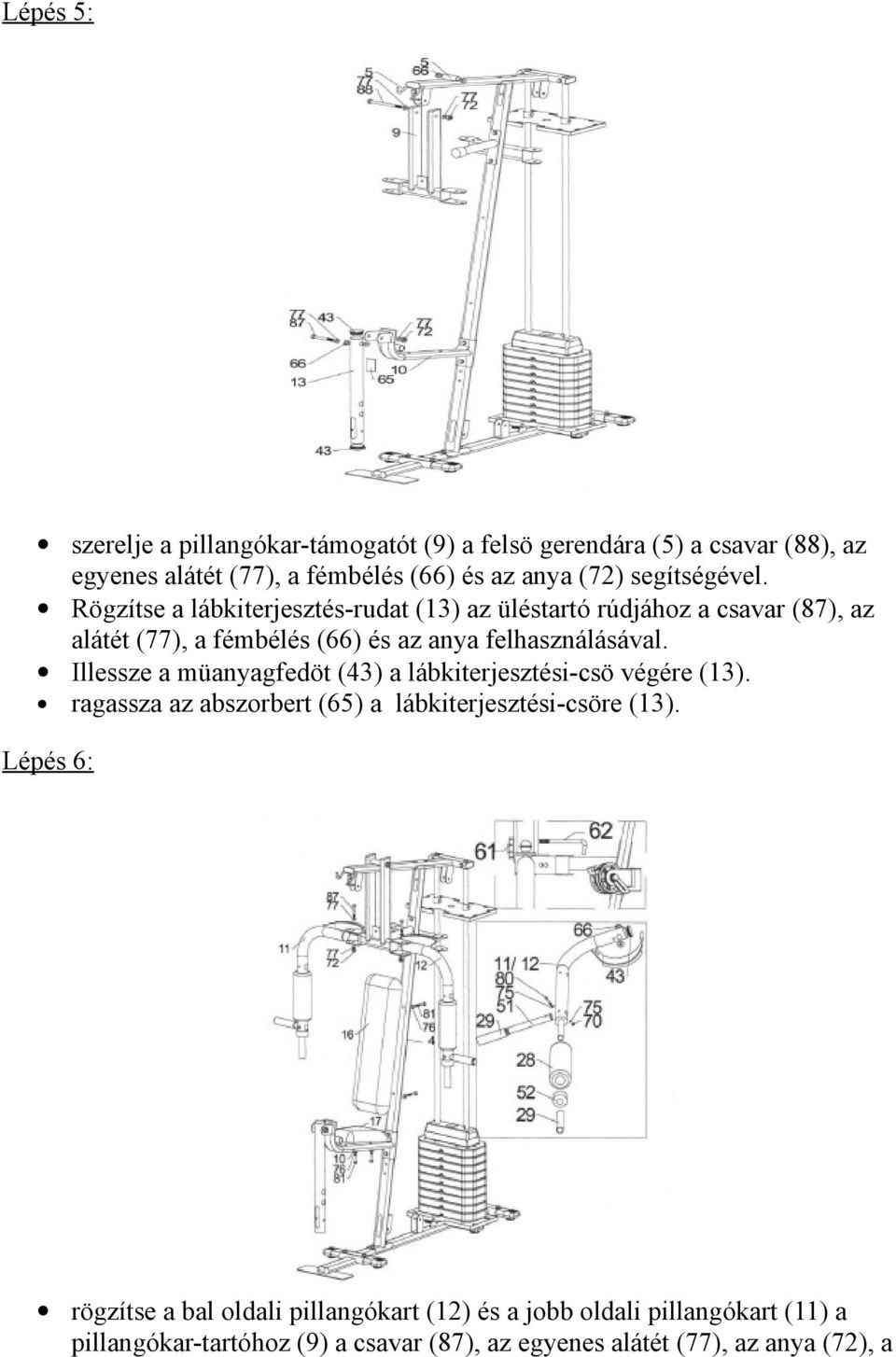

7 Lépés 5: szerelje a pillangókar-támogatót (9) a felsö gerendára (5) a csavar (88), az egyenes alátét (77), a fémbélés (66) és az anya (72) segítségével. Rögzítse a lábkiterjesztés-rudat (13) az üléstartó rúdjához a csavar (87), az alátét (77), a fémbélés (66) és az anya felhasználásával. Illessze a müanyagfedöt (43) a lábkiterjesztési-csö végére (13). ragassza az abszorbert (65) a lábkiterjesztési-csöre (13). Lépés 6: rögzítse a bal oldali pillangókart (12) és a jobb oldali pillangókart (11) a pillangókar-tartóhoz (9) a csavar (87), az egyenes alátét (77), az anya (72), a

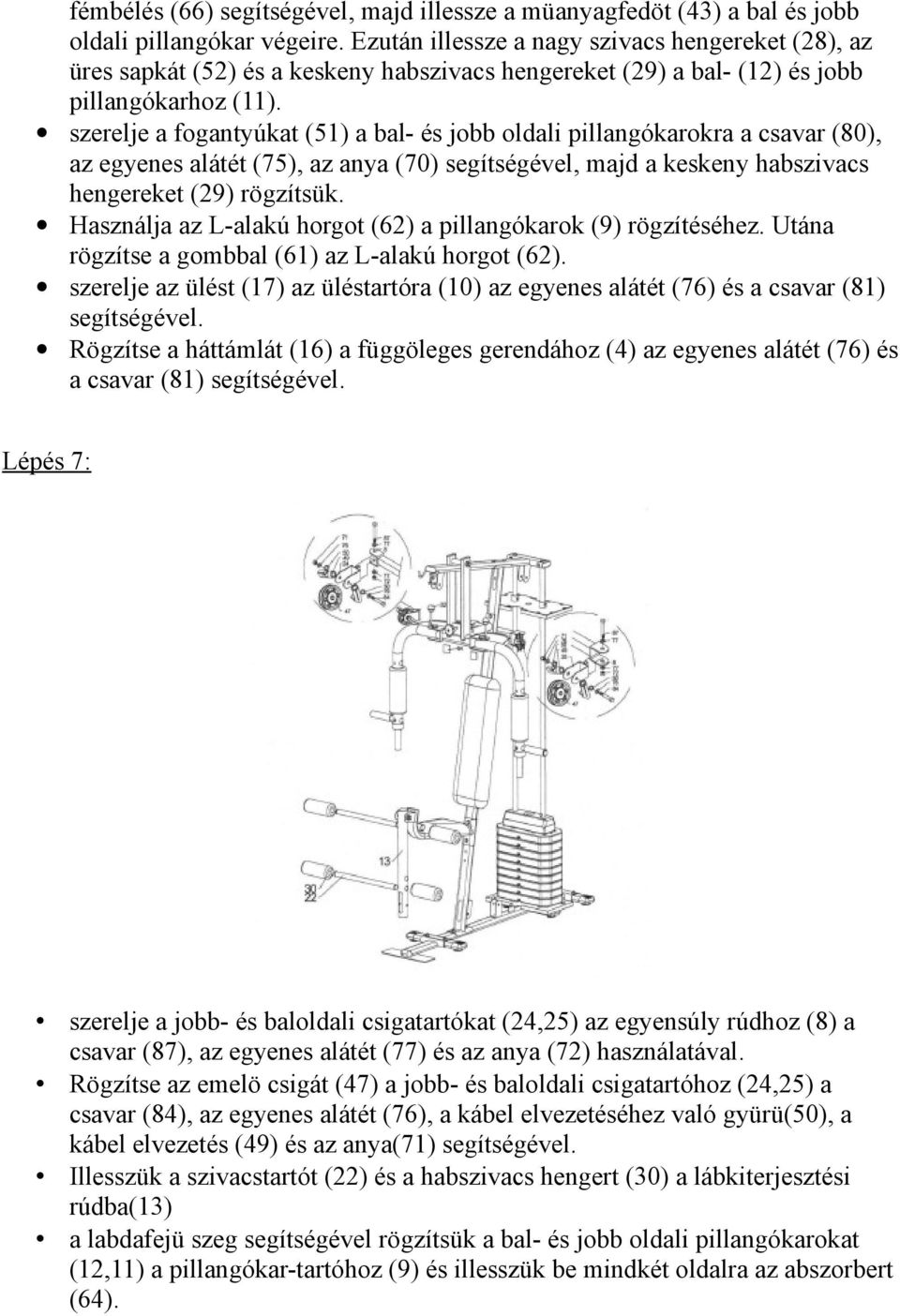

8 fémbélés (66) segítségével, majd illessze a müanyagfedöt (43) a bal és jobb oldali pillangókar végeire. Ezután illessze a nagy szivacs hengereket (28), az üres sapkát (52) és a keskeny habszivacs hengereket (29) a bal- (12) és jobb pillangókarhoz (11). szerelje a fogantyúkat (51) a bal- és jobb oldali pillangókarokra a csavar (80), az egyenes alátét (75), az anya (70) segítségével, majd a keskeny habszivacs hengereket (29) rögzítsük. Használja az L-alakú horgot (62) a pillangókarok (9) rögzítéséhez. Utána rögzítse a gombbal (61) az L-alakú horgot (62). szerelje az ülést (17) az üléstartóra (10) az egyenes alátét (76) és a csavar (81) segítségével. Rögzítse a háttámlát (16) a függöleges gerendához (4) az egyenes alátét (76) és a csavar (81) segítségével. Lépés 7: szerelje a jobb- és baloldali csigatartókat (24,25) az egyensúly rúdhoz (8) a csavar (87), az egyenes alátét (77) és az anya (72) használatával. Rögzítse az emelö csigát (47) a jobb- és baloldali csigatartóhoz (24,25) a csavar (84), az egyenes alátét (76), a kábel elvezetéséhez való gyürü(50), a kábel elvezetés (49) és az anya(71) segítségével. Illesszük a szivacstartót (22) és a habszivacs hengert (30) a lábkiterjesztési rúdba(13) a labdafejü szeg segítségével rögzítsük a bal- és jobb oldali pillangókarokat (12,11) a pillangókar-tartóhoz (9) és illesszük be mindkét oldalra az abszorbert (64).

9 Lépés 8: szereljen két emelö csigát (47) a csigatartó lemezre (45) a csavarral (84), az egyenes alátéttel (76), gyürüvel a kábel elvezetéséhez (50), a kábel elveztéssel (49) és az anyával (71). rögzítsen két emelö csigát a dupla csigatartó lemezre a csavar (84), az geyenes alátét (76), a gyürü (50), a kábel elvezetés (49) és anya (71) segístégével. Lépés 9:

10 szerelje a vezeték II. (57) egyik végét a bal oldali pillangókarhoz (12) és használja hozzá a csavart (89), az egyenes alátétet (76) és az anyát (71). Ezután a vezeték keresztül megy a dupla csigatartón (46) a felsö csigán. Majd a vezeték másik végét (57) vezessük be a jobb oldali pillangókarba (11) és ugyanúgy járjunk el mint a bal oldalinál. Húzza a kábelt a kábelelvezetés barázdájába (49) Lépés 10: rögzítse az emelö csigát (47) a felsö gerenda (5) elülsö és hátsó végeire, használja hozzá a csavart (82), az egyenes alátétet (76) és az anyát (71). rögzítse a sima csigát (48) az elülsö függöleges gerendához a csavar (86), a fémbélés (67) és anya (71) segítségével. A kábelt (58) vezessük keresztül a két relatív csigán, mint a rajzon is mutatja, azután keresztül a felsö csigán, és a csigatartó lemezen (45) keresztül. Miután keresztül mentünk a felsö gerendán (5), rögzítsük a vezetéket végét a felsö súlyba (18) nyomja a vezetéket a kábelelvezetés barázdáiba (49)

11 Lépés 11: a vezeték (56) az összeszerelt csigáról a lábkiterjesztés rúdjába (13) a fö alapra (1), ahol ez csatlakozik ahhoz a lánchoz (59), ami beállítja a kábelfeszültséget / ellenállást illessze a felsö görgös fogantyút (20) a kábel labdavégéhez (58) a horgon keresztül (60) illessze az alsó görgös fogantyút (21) a kábel labdavégéhez (56) a horgon keresztül (60) nyomja a vezetéket a kábelelvezetés barázdáiba (49) Lépés 12: illesszük a négy darab súly burkolatot (27) a fedöerösítés-tányérra (26) amit korábban már az aljzathoz illesztettünk. Fixálja a másik fedöerösítés-tányért (26) a súlyburkolat (27) felsö részére, miközben az

12 ékekkel (54) biztosítsa azt
