1 MÁGNESEN SZOBAKERÉKPÁR MASTER R-08 HASZNÁLATI UTASÍTÁS 1

2 Fontos biztonsági utasítások Győződjön meg róla, hogy a készülék megfelelően és stabilan van összeszerelve vlamint, hogy vízszintes padlófelületen áll-e. * Használat közben tartsa távol a készüléktől a germekeket. * Csak egy enyhén nedves vagy száraz törlőronggyal tisztítsa. Gyermekek cask felnőtt közvetlen felügyelete mellett használhatják. 2

* Használat közben tartsa távol a készüléktől a germekeket.

3 Összeszerelés Összeszerelés előtt számolja össze az alkatrészeket, hogy minden meg van-e hiánytalanul. 3

4 ELSŐ LÉPÉS Csatlakoztassa az első és hátsó talpakat (5 & 6) a vázhoz (1) a 4 db x M8 x 75mm tartócsavarral (32), 4 x M8 homorú alátéttel (35), 4 x M8 rugós alátéttel (36) és a 4 x M8 gömbfejű anyacsavarral (30). MÁSODIK LÉPÉS a). Helyezze a 8 fokozatú feszítőkábel végét (52) az alsó kábelen lévő horogba.(33) b). Húzza fel a 8 fokozatú feszítőkábelt a rugó ellenében majd nyomja be az also feszítőkábel fém résébe ahog yazt az ábra mutatja. c). Végezze el az összeillesztést és ha szügséges szorítsa össze az illesztést egy harapofogóval gyengéden. d). Csatlakoztassa a fölső drót also részét (41) az also érzékelő dróthoz (40), hogz szoros illesztés jöjjön létre. Vezesse ki a fölső drótot (41) a kormányrúd tetején (2). e). Óvatosan engedjük rá a kormányrudat (2) a fő vázra (1), lazán csavarjuk össze a 4db x M8 x 15mm Allen csavart (38), 4db x M8 rugós alátétet (36) és a 4db x M8 homorú alátétet (35). Bizonyosodjon meg róla, hogy a kormányrúl mereven és stabilan illeszkedik. 4

Húzza fel a 8 fokozatú feszítőkábelt a rugó ellenében majd nyomja be az also feszítőkábel fém résébe ahog yazt az ábra mutatja. c).

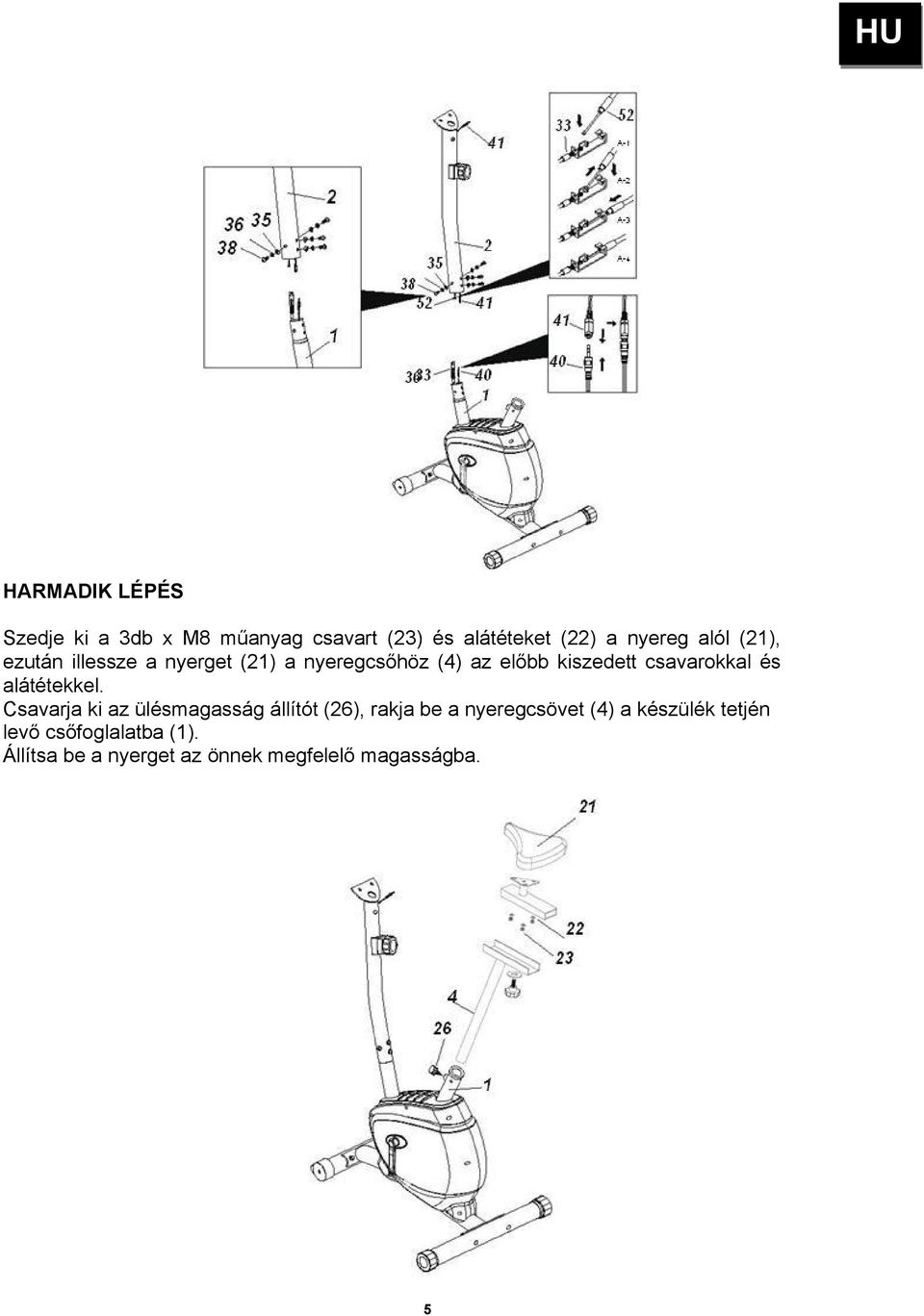

5 HARMADIK LÉPÉS Szedje ki a 3db x M8 műanyag csavart (23) és alátéteket (22) a nyereg alól (21), ezután illessze a nyerget (21) a nyeregcsőhöz (4) az előbb kiszedett csavarokkal és alátétekkel. Csavarja ki az ülésmagasság állítót (26), rakja be a nyeregcsövet (4) a készülék tetjén levő csőfoglalatba (1). Állítsa be a nyerget az önnek megfelelő magasságba. 5

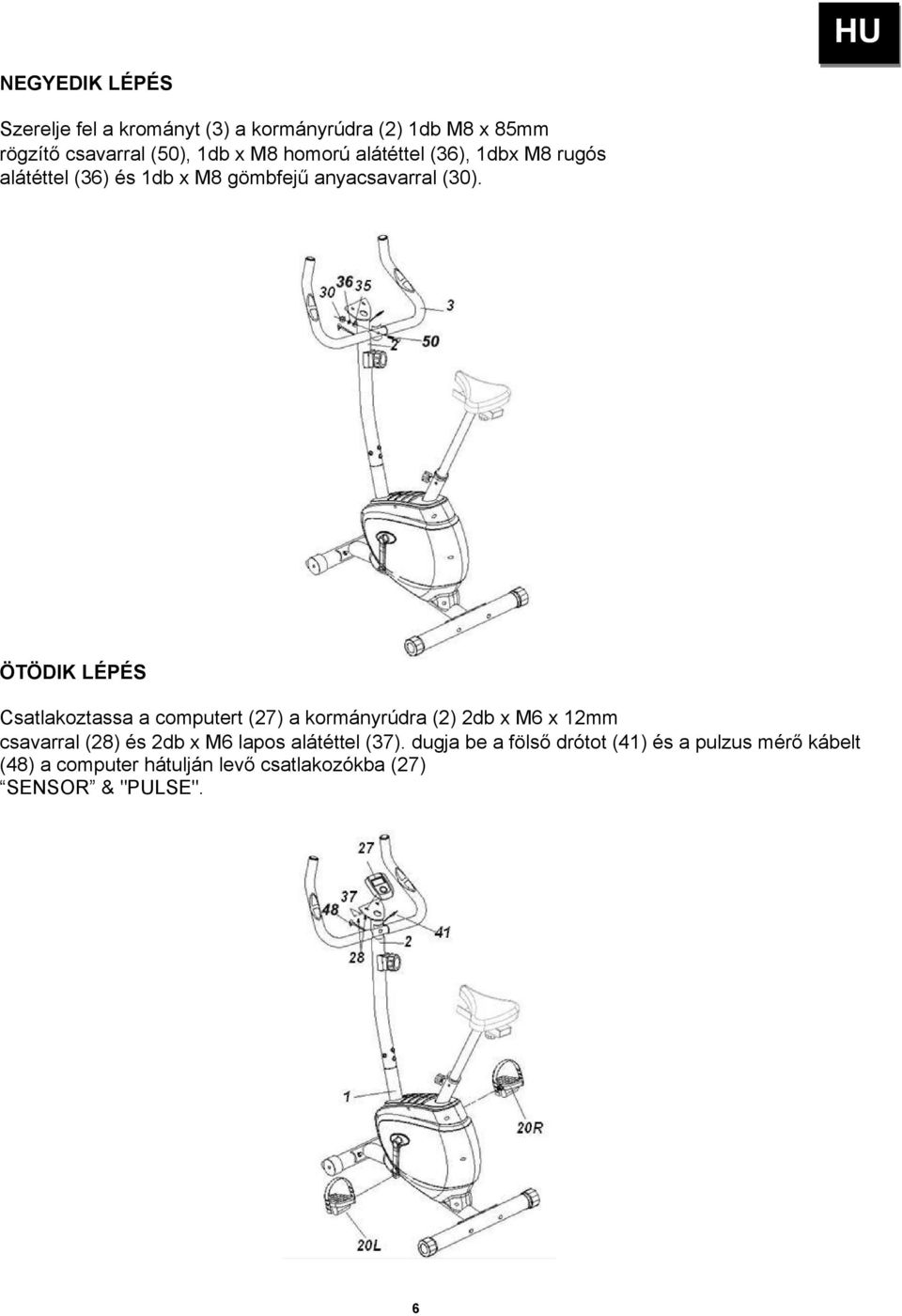

6 NEGYEDIK LÉPÉS Szerelje fel a krományt (3) a kormányrúdra (2) 1db M8 x 85mm rögzítő csavarral (50), 1db x M8 homorú alátéttel (36), 1dbx M8 rugós alátéttel (36) és 1db x M8 gömbfejű anyacsavarral (30). ÖTÖDIK LÉPÉS Csatlakoztassa a computert (27) a kormányrúdra (2) 2db x M6 x 12mm csavarral (28) és 2db x M6 lapos alátéttel (37). dugja be a fölső drótot (41) és a pulzus mérő kábelt (48) a computer hátulján levő csatlakozókba (27) SENSOR & "PULSE". 6

ÖTÖDIK LÉPÉS Csatlakoztassa a computert (27) a kormányrúdra (2) 2db x M6 x 12mm csavarral (28) és 2db x M6 lapos

7 HATODIK LÉPÉS Illessze össze a pedálokat (job és bal) (20L & R) majd helyezze azokat a pedáltengelyre (9) Ellenőrizze, ogy stabilan és megfelelően rögzítette a pedálokat. Részletes áttekintés 7

8 Tartozék lista szám. név darab. szám. név darab. 1 fő váz 1 30 anyacsavar M8 5 2 kormányrúd 1 31 csavar M3,5x10mm 2 3 kormány 1 32 csavar M8x75mm 4 4 nyeregcső 1 33 feszítés állító kábel 1 5 első talp 1 34 csavar M4x16mm 2 6 hátsó talp 1 35 homorú alálét M8 9 7 ellenállás állító gomb 1 36 alátét M8 9 8 pedál konzol 1 37 lapos alátét M6 2 9 tengely job/bal 2 38 allen csavar M8x16mm 4 10 BB alkatrész 1 40 also érzékelő drót 1 11 csavar állító 1 41 fölső csatlakozó drót 1 12 mágneses lendkerék 1 42 rugó 1 13 vezető kerék 1 43 csavar M5x35mm 1 14 Öv 1 44 homorú alátét M első stabilizáló kupak 2 45 kormányszivacs 2 16 hátsó stabilizáló kupak 2 46 kormányvég dugó 2 17 érzékelő 1 47 pulzismérő fogó 2 18 burkolat 1 48 pulzusmérő kábel 1 19 láncvédő 2 49 csavar M4x19mm 2 20 pedálok 2 50 csavar M8x85mm 1 21 nyereg 1 51 kis furat 1 22 M8 lapos látét 6 52 kulcs 1 23 M8 műanyag anyacsavar 4 53 allen csavarkulcs 1 24 csiga 1 56 nyeregcsavar 1 25 persely 1 57 csavar M8x15mm 2 26 nyeregmagasság állító 1 58 forgató 2 27 computer 1 28 csavar M6x12mm 2 29 csavar M4x25mm 5 8

1 fő váz 1 30 anyacsavar M8 5 2 kormányrúd 1 31 csavar M3,5x10mm 2 3 kormány 1 32 csavar M8x75mm 4 4 nyeregcső 1 33 feszítés állító kábel 1 5 első talp 1 34 csavar M4x16mm 2 6 hátsó talp 1 35 homorú

9 Computer Funkciók: SCAN ~ (FUNKCIÓK KÖZTI VÁLTÁS) TIME ~ (ÖSSZEGZÉS [perc és másodperc]) SPEED ~ (SEBESSÉG [KM/H]) ODOMETER ~ (ÖSSZES MEGTTT TÁVOLSÁG) DISTANCE ~ (AKTUÁLIS TÁVOLSÁG [KM]) CALORIES ~ (HOZZÁVETŐLEGESEN ELÉGETETT KALÓRIA) PULSE ~ (AKTUÁLIS PULZUSSZÁM) SPECIFIKÁCIÓK SCAN 6 másodpercenként funkiót vált SPEED KM/H DISTANCE 0.1 KM (összes táv) TIME PERC (összes idő) ODOMETER KM CALORIES Kcal (hozzávetőleges) PULSE ütés/perc táp: 2x AAA elem (1,5V) COMPUTER HASZNÁLATA Nyomja meg a MODE gombot egyszer, hogy a Scan Mode-ra lépjen. Ekkor a kijelző kb 6 másodpercenként mutatja az egyes funkciókat. Kézzel léptetni a funkciók között: nyomja meg a MODE gombot kétszer a kívánt funkcióhoz. A megjelenített funkciók sorrendje: - SCAN sebesség, távolság, idő, kilométer-számláló, kalória és pulzus. Bekapcsolásához nyomja mega MODE gombot vagy kezdjen el tekerni. A funkciók adatainak nullázásához tartsa nyomja a MODE gombot legalább 3 másofpercig (kivéve a kilométer-számláló, amely az elemek eltávolításakor törlődik csak) A pulzusmérő megfelelő működéséhez nedvesítse meg kezét, hogy jó legyen az érintkezés. 9

1 999.9 KM CALORIES 0.0-999.9 Kcal (hozzávetőleges) PULSE 40-220 ütés/perc táp: 2x AAA elem (1,5V) COMPUTER HASZNÁLATA Nyomja meg a MODE gombot egyszer, hogy a Scan Mode-ra lépjen.

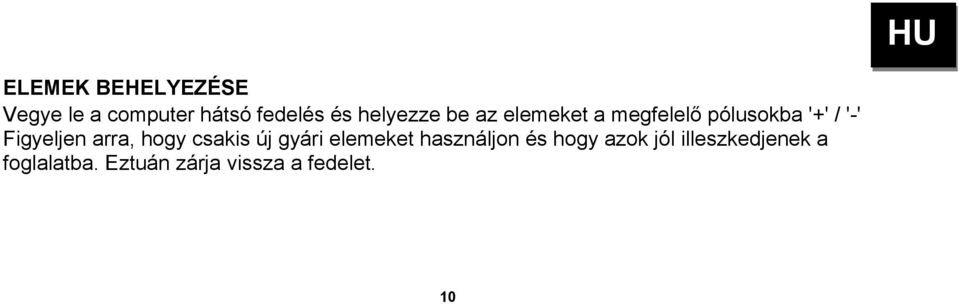

10 ELEMEK BEHELYEZÉSE Vegye le a computer hátsó fedelés és helyezze be az elemeket a megfelelő pólusokba '+' / '-' Figyeljen arra, hogy csakis új gyári elemeket használjon és hogy azok jól illeszkedjenek a foglalatba. Eztuán zárja vissza a fedelet. 10

Figyeljen arra, hogy csakis új gyári elemeket használjon és

11 FELKÉSZÜLÉS AZ EDZÉSRE Minden edzés előtt melegítse be izületeit, izmait megfelelően és alaposan az ebből eredő sérülések elkerülése érdekében. HU MEGFELELŐ PULZUSSZÁM A táblázat megmutatja hogy életkorához képest az edzési intenzitáshoz viszonyítva mi a megfelelő pulzustartmoány. 11

12 PEDÁL ELLENÁLLÁS Állítsa be a nehézségi ellenállást a használat során. Forgassa az ellenállás állító gombot(7) teljesen balra forgatva az edzés elején. Majd fokozatosan növelje a nehézségi ellenállást a gomb jobbra tekerésével. Az edzés befejeztével tekerje az ellenállás állító gombot a legkönnyebb állásba annak érdekében, hogy a kábel ne feszüljön. Megyjegyzés: A BS EN 957 szabvány szerint, az ön készülékén levő fék a sebességtől függetlenül működik. 12

Majd fokozatosan növelje a nehézségi ellenállást a gomb jobbra tekerésével.
