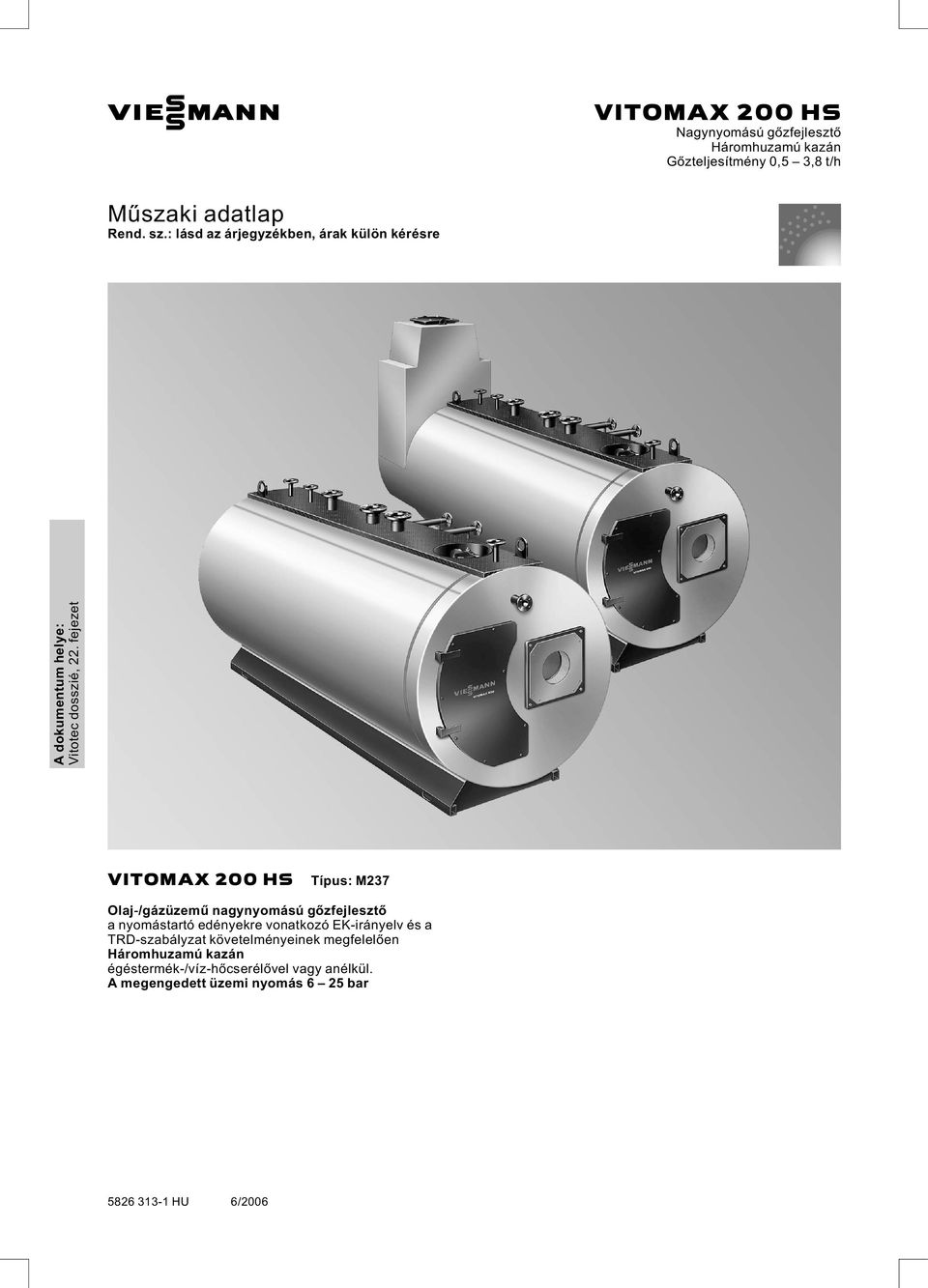

1 VIESMANN VITOMAX 200 HS Nagynyomású gőzfejlesztő Háromhuzamú kazán Gőzteljesítmény 0,5 3,8 t/h Műszaki adatlap Rend. sz.: lásd az árjegyzékben, árak külön kérésre A dokumentum helye: Vitotec dosszié, 22. fejezet VITOMAX 200 HS Típus: M237 Olaj /gázüzemű nagynyomású gőzfejlesztő a nyomástartó edényekre vonatkozó EK irányelvésa TRD szabályzat követelményeinek megfelelően Háromhuzamú kazán égéstermék /víz hőcserélővel vagy anélkül. A megengedett üzemi nyomás 6 25 bar 6/2006

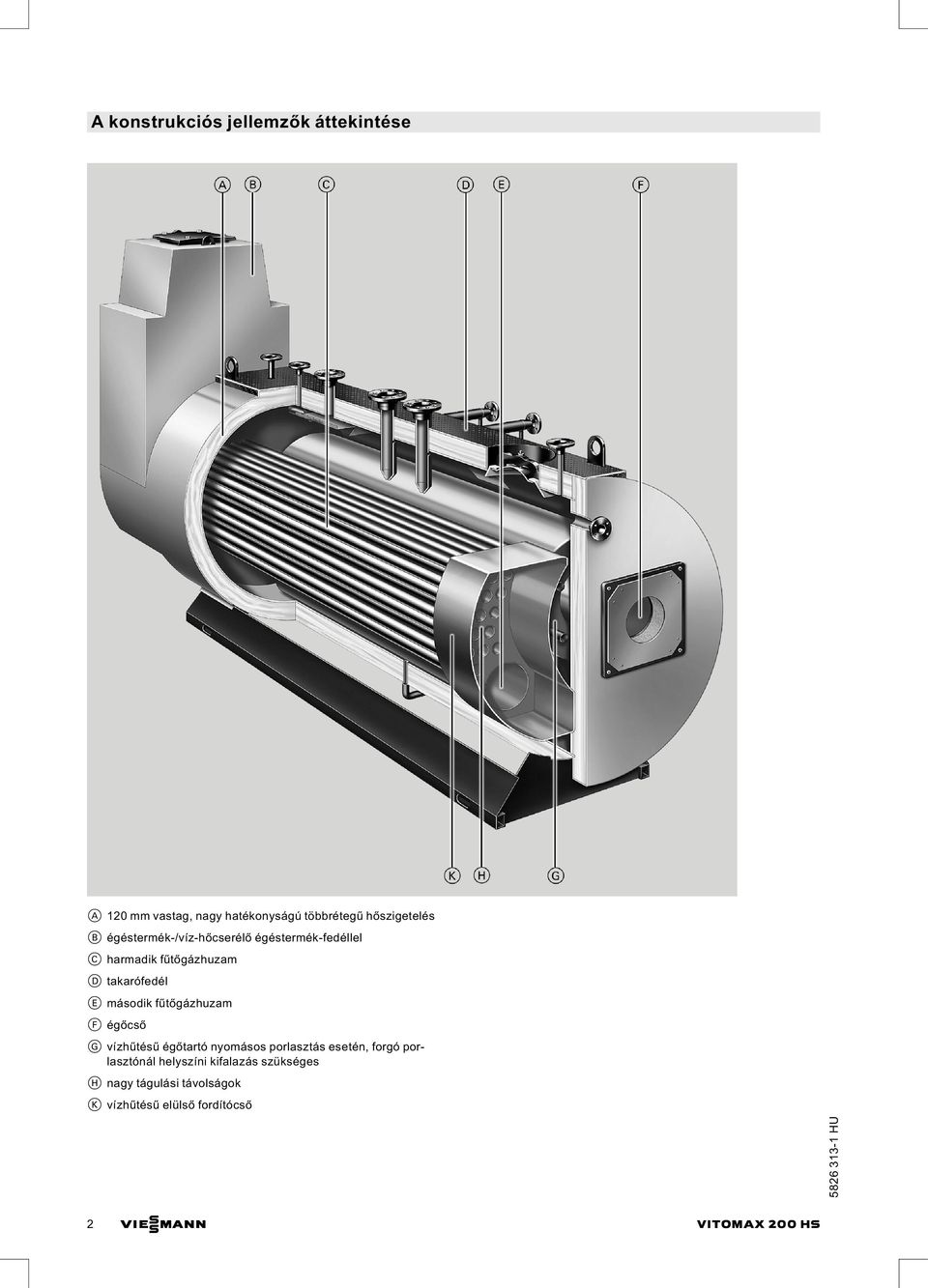

2 A konstrukciós jellemzők áttekintése A 120 mm vastag, nagy hatékonyságú többrétegű hőszigetelés B égéstermék /víz hőcserélő égéstermék fedéllel C harmadik fűtőgázhuzam D takarófedél E második fűtőgázhuzam F égőcső G vízhűtésű égőtartó nyomásos porlasztás esetén, forgó porlasztónál helyszíni kifalazás szükséges H nagy tágulási távolságok K vízhűtésű elülső fordítócső 2 VIESMANN VITOMAX 200 HS

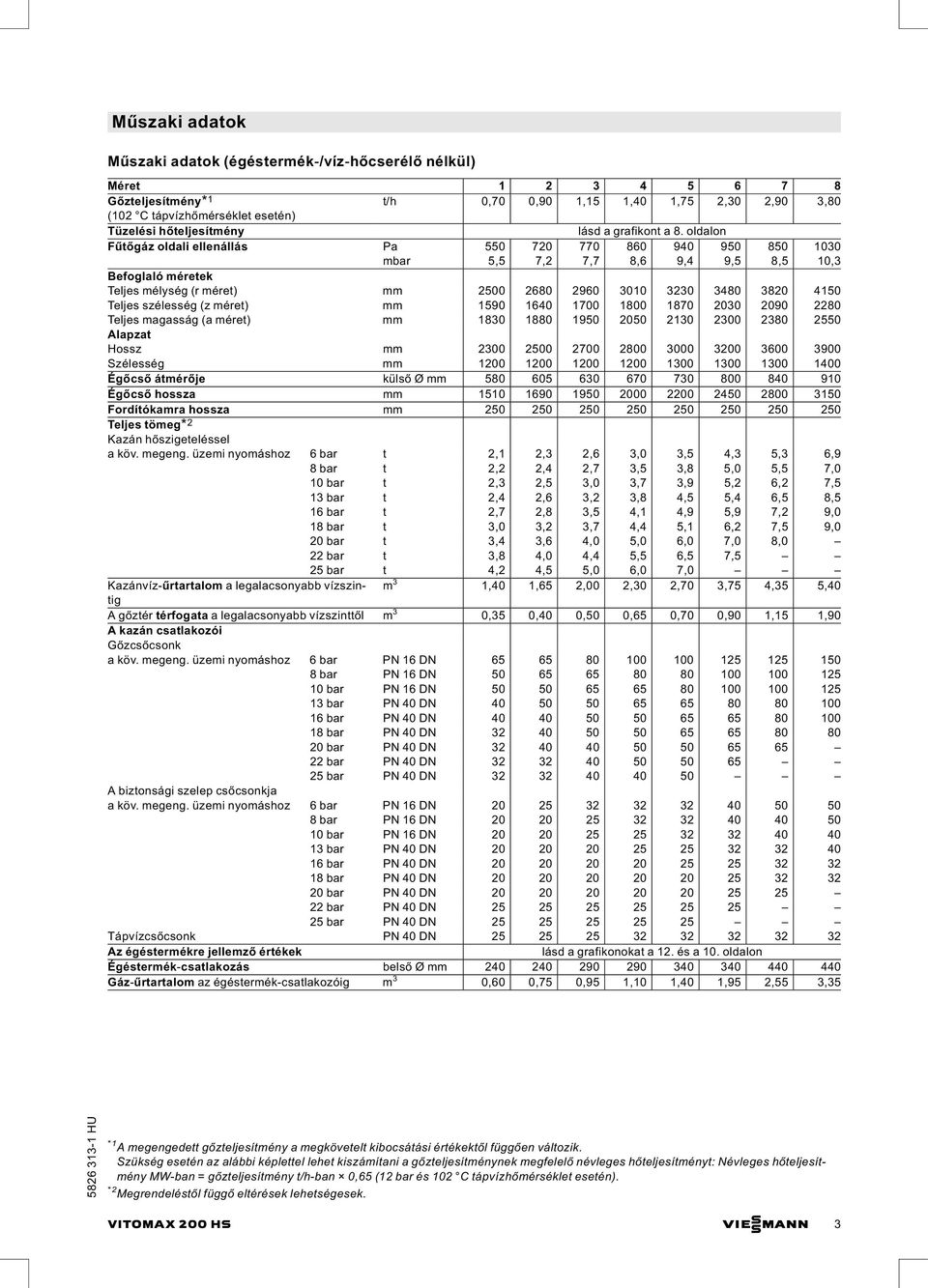

3 Műszaki adatok Műszaki adatok (égéstermék /víz hőcserélő nélkül) Méret Gőzteljesítmény* 1 t/h 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80 (102 C tápvízhőmérséklet esetén) Tüzelési hőteljesítmény lásd a grafikont a 8. oldalon Fűtőgáz oldali ellenállás Pa mbar 5,5 7,2 7,7 8,6 9,4 9,5 8,5 10,3 Befoglaló méretek Teljes mélység (r méret) mm Teljes szélesség (z méret) mm Teljes magasság (a méret) mm Alapzat Hossz mm Szélesség mm Égőcső átmérője külső Ø mm Égőcső hossza mm Fordítókamra hossza mm Teljes tömeg* 2 Kazán hőszigeteléssel a köv. megeng. üzemi nyomáshoz 6 bar t 2,1 2,3 2,6 3,0 3,5 4,3 5,3 6,9 8 bar t 2,2 2,4 2,7 3,5 3,8 5,0 5,5 7,0 10 bar t 2,3 2,5 3,0 3,7 3,9 5,2 6,2 7,5 13 bar t 2,4 2,6 3,2 3,8 4,5 5,4 6,5 8,5 16 bar t 2,7 2,8 3,5 4,1 4,9 5,9 7,2 9,0 18 bar t 3,0 3,2 3,7 4,4 5,1 6,2 7,5 9,0 20 bar t 3,4 3,6 4,0 5,0 6,0 7,0 8,0 22 bar t 3,8 4,0 4,4 5,5 6,5 7,5 25 bar t 4,2 4,5 5,0 6,0 7,0 Kazánvíz űrtartalom a legalacsonyabb vízszintig m 3 1,40 1,65 2,00 2,30 2,70 3,75 4,35 5,40 Agőztér térfogata a legalacsonyabb vízszinttől m 3 0,35 0,40 0,50 0,65 0,70 0,90 1,15 1,90 A kazán csatlakozói Gőzcsőcsonk a köv. megeng. üzemi nyomáshoz 6 bar PN 16 DN bar PN 16 DN bar PN 16 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN A biztonsági szelep csőcsonkja a köv. megeng. üzemi nyomáshoz 6 bar PN 16 DN bar PN 16 DN bar PN 16 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN Tápvízcsőcsonk PN 40 DN Az égéstermékre jellemző értékek lásd a grafikonokat a 12. és a 10. oldalon Égéstermék csatlakozás belső Ø mm Gáz űrtartalom az égéstermék csatlakozóig m 3 0,60 0,75 0,95 1,10 1,40 1,95 2,55 3,35 *1 A megengedett gőzteljesítmény a megkövetelt kibocsátási értékektől függően változik. Szükség esetén az alábbi képlettel lehet kiszámítani a gőzteljesítménynek megfelelő névleges hőteljesítményt: Névleges hőteljesítmény MW ban = gőzteljesítmény t/h ban 0,65 (12 bar és 102 C tápvízhőmérséklet esetén). *2 Megrendeléstől függő eltérések lehetségesek. VITOMAX 200 HS VIESMANN 3

4 A kazán közép AGA égéstermék csatlakozás ARS a szerelvénytartó DN 20 PN 40 csőcsonkja (nyomásszabályozó, nyomáshatároló és nyomásmérő) ASV a leiszapoló szelep DN 25 PN 40 csőcsonkja D gőzcsőcsonk EL a légtelenítő szelep DN 15 PN 40 csőcsonkja ESL a sótalanító vezeték DN 20 PN 40 csőcsonkja KAB kazánfedél KL kémlelőnyílás KTÜ kazánajtó LFE a vezetőképességmérő elektróda DN 50 PN 40 csőcsonkja ME mérőnyílás ML búvónyílás (1,2 t/h tól) NW legalacsonyabb vízállás R tisztítónyílás SCH kémlelőnyílás SIV a biztonsági szelep csőcsonkja SW tápvízcsőcsonk WB a vízszint határoló DN 100 PN 40 csőcsonkja WR a vízszint szabályozó DN 100 PN 40 csőcsonkja WSA a vízállásmutató DN 20 PN 40 csőcsonkja Fontos tudnivaló! A standard kivitel ábrája. Kívánságra a kazán tükrözhető az Z tengely mentén. Mérettáblázat* 1 Méret Gőzteljesítmény t/h 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80 a mm b mm c mm d mm e mm f mm g mm h(égőfej, max.) Ø mm k mm l mm m mm n mm o mm p mm q belső Ø mm r mm s mm t mm u mm v mm *1 A névleges méretbeli, ill. szerkezeti változtatások jogát fenntartjuk. 4 VIESMANN VITOMAX 200 HS

5 Méret w mm x mm y mm z mm Műszaki adatok (égéstermék /víz hőcserélővel) Méret Gőzteljesítmény* 1 t/h 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80 (102 C tápvízhőmérséklet esetén) Tüzelési hőteljesítmény lásd a grafikont a 8. oldalon Fűtőgáz oldali ellenállás ECO 100 zal Pa mbar 6,1 8,0 8,7 9,6 10,4 10,5 9,5 11,8 ECO 200 zal Pa mbar 6,3 8,7 9,7 10,6 10,9 11,0 11,0 13,3 Befoglaló méretek Teljes mélység (v méret) mm Teljes szélesség (zc méret) mm Teljes magasság (a méret) ECO 100 zal mm ECO 200 zal mm Alapzat Hossz mm Szélesség mm Égőcső átmérője külső Ø mm Égőcső hossza mm Fordítókamra hossza mm Teljes tömeg* 2 Kazán hőszigeteléssel a köv. megeng. üzemi nyomáshoz ECO 100 zal 6 bar t 2,30 2,50 2,82 3,23 3,78 4,62 5,63 7,26 8 bar t 2,40 2,60 2,92 3,73 4,03 5,32 5,83 7,36 10 bar t 2,50 2,70 3,22 3,93 4,18 5,52 6,53 7,86 13 bar t 2,60 2,80 3,42 4,03 4,78 5,72 6,83 8,86 16 bar t 2,90 3,00 3,72 4,33 5,18 6,22 7,53 9,36 18 bar t 3,20 3,40 3,92 4,63 5,38 6,52 7,83 9,36 20 bar t 3,60 3,80 4,22 5,23 6,28 7,32 8,33 22 bar t 4,00 4,20 4,62 5,73 6,78 7,82 25 bar t 4,40 4,70 5,22 6,23 7,28 a köv. megeng. üzemi nyomáshoz ECO 200 zal 6 bar t 2,43 2,63 3,00 3,45 3,97 4,85 5,97 7,63 8 bar t 2,53 2,73 3,10 3,95 4,22 5,55 6,17 7,73 10 bar t 2,63 2,83 3,40 4,15 4,37 5,75 6,87 8,23 13 bar t 2,73 2,93 3,60 4,25 4,97 5,95 7,17 9,23 16 bar t 3,03 3,13 3,90 4,55 5,37 6,45 7,87 9,73 18 bar t 3,33 3,53 4,10 4,85 5,57 6,75 8,17 9,73 20 bar t 3,73 3,93 4,40 5,45 6,47 7,55 8,67 22 bar t 4,13 4,33 4,80 5,95 6,97 8,05 25 bar t 4,53 4,83 5,40 6,45 7,47 Kazánvíz űrtartalom a legalacsonyabb vízszintig ECO 100 m 3 1,41 1,66 2,01 2,31 2,72 3,77 4,37 5,42 ECO 200 m 3 1,42 1,67 2,03 2,33 2,74 3,79 4,40 5,46 Agőztér térfogata a legalacsonyabb vízszinttől m 3 0,35 0,40 0,50 0,65 0,70 0,90 1,15 1,90 A kazán csatlakozói Gőzcsőcsonk a köv. megeng. üzemi nyomáshoz 6 bar PN 16 DN bar PN 16 DN bar PN 16 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN *1 A megengedett gőzteljesítmény a megkövetelt kibocsátási értékektől függően változik. Szükség esetén az alábbi képlettel lehet kiszámítani a gőzteljesítménynek megfelelő névleges hőteljesítményt: Névleges hőteljesítmény MW ban = gőzteljesítmény t/h ban 0,65 (12 bar és 102 C tápvízhőmérséklet esetén). *2 Megrendeléstől függő eltérések lehetségesek. VITOMAX 200 HS VIESMANN 5

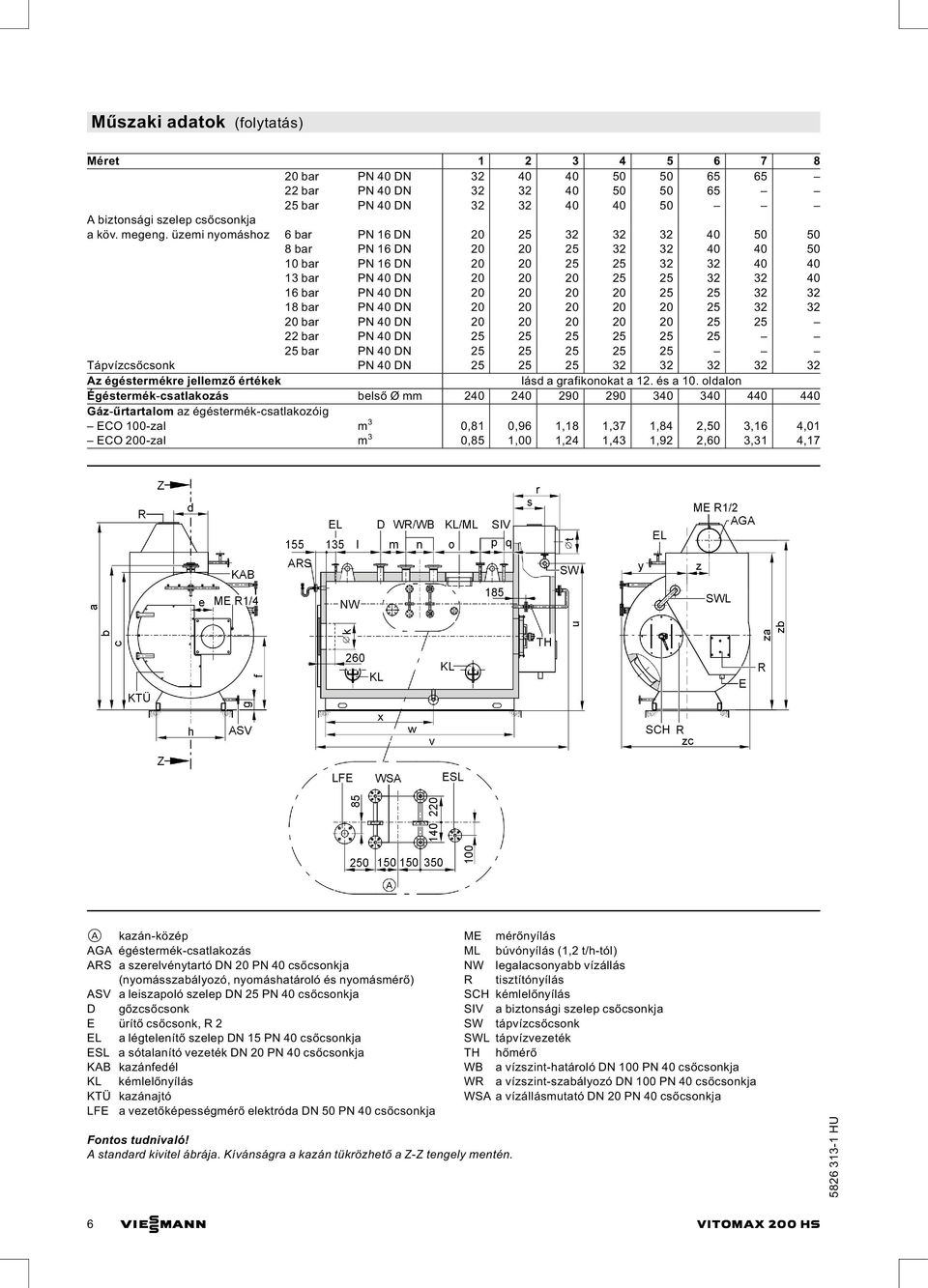

6 Méret bar PN 40 DN bar PN 40 DN bar PN 40 DN A biztonsági szelep csőcsonkja a köv. megeng. üzemi nyomáshoz 6 bar PN 16 DN bar PN 16 DN bar PN 16 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN bar PN 40 DN Tápvízcsőcsonk PN 40 DN Az égéstermékre jellemző értékek lásd a grafikonokat a 12. és a 10. oldalon Égéstermék csatlakozás belső Ø mm Gáz űrtartalom az égéstermék csatlakozóig ECO 100 zal m 3 0,81 0,96 1,18 1,37 1,84 2,50 3,16 4,01 ECO 200 zal m 3 0,85 1,00 1,24 1,43 1,92 2,60 3,31 4,17 A kazán közép AGA égéstermék csatlakozás ARS a szerelvénytartó DN 20 PN 40 csőcsonkja (nyomásszabályozó, nyomáshatároló és nyomásmérő) ASV a leiszapoló szelep DN 25 PN 40 csőcsonkja D gőzcsőcsonk E ürítő csőcsonk, R 2 EL a légtelenítő szelep DN 15 PN 40 csőcsonkja ESL a sótalanító vezeték DN 20 PN 40 csőcsonkja KAB kazánfedél KL kémlelőnyílás KTÜ kazánajtó LFE a vezetőképességmérő elektróda DN 50 PN 40 csőcsonkja Fontos tudnivaló! A standard kivitel ábrája. Kívánságra a kazán tükrözhető az Z tengely mentén. ME mérőnyílás ML búvónyílás (1,2 t/h tól) NW legalacsonyabb vízállás R tisztítónyílás SCH kémlelőnyílás SIV a biztonsági szelep csőcsonkja SW tápvízcsőcsonk SWL tápvízvezeték TH hőmérő WB a vízszint határoló DN 100 PN 40 csőcsonkja WR a vízszint szabályozó DN 100 PN 40 csőcsonkja WSA a vízállásmutató DN 20 PN 40 csőcsonkja 6 VIESMANN VITOMAX 200 HS

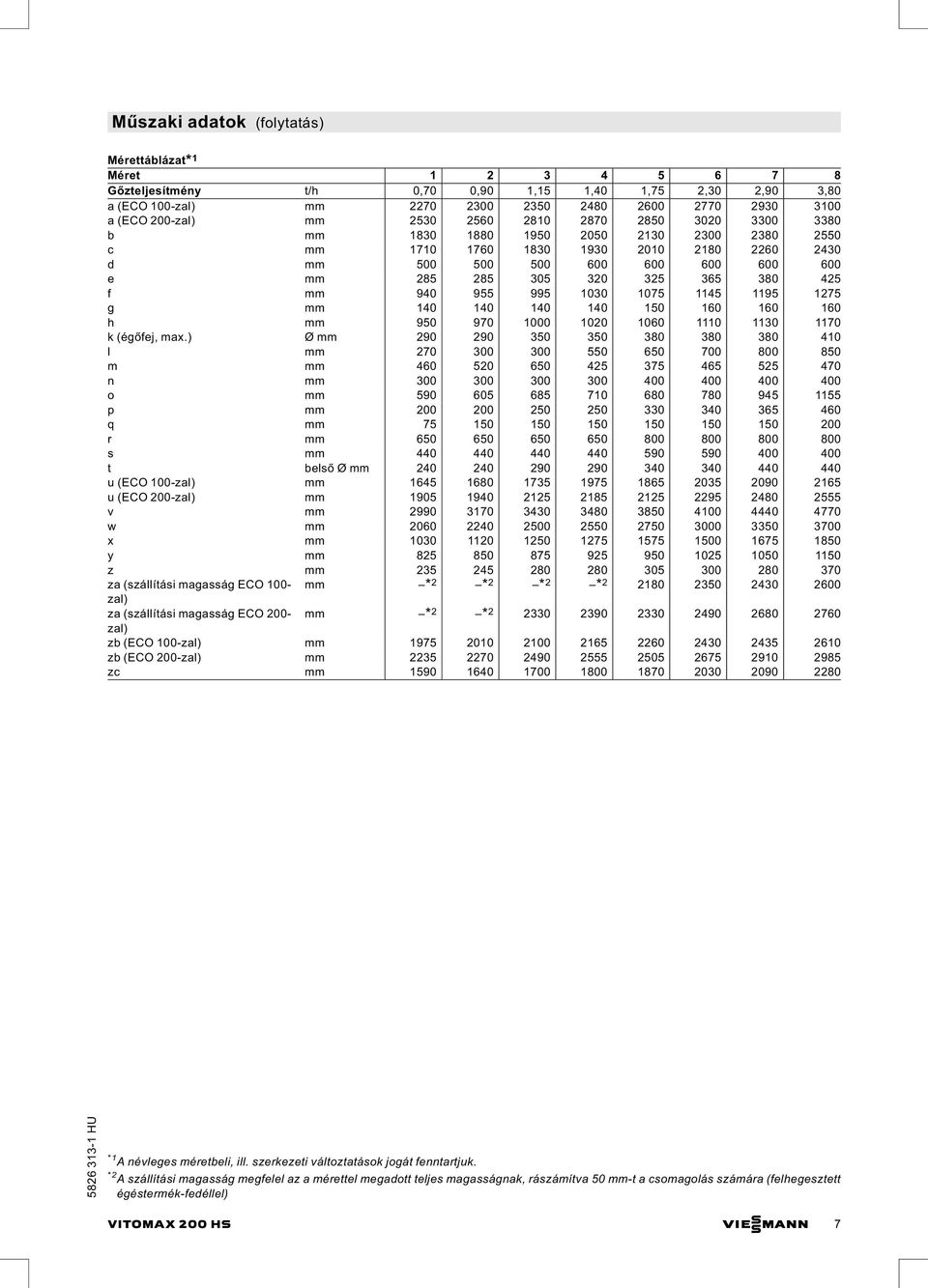

7 Mérettáblázat* 1 Méret Gőzteljesítmény t/h 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80 a (ECO 100 zal) mm a (ECO 200 zal) mm b mm c mm d mm e mm f mm g mm h mm k(égőfej, max.) Ø mm l mm m mm n mm o mm p mm q mm r mm s mm t belső Ø mm u (ECO 100 zal) mm u (ECO 200 zal) mm v mm w mm x mm y mm z mm za (szállítási magasság ECO 100 mm * 2 * 2 * 2 * zal) za (szállítási magasság ECO 200 mm * 2 * zal) zb (ECO 100 zal) mm zb (ECO 200 zal) mm zc mm *1 A névleges méretbeli, ill. szerkezeti változtatások jogát fenntartjuk. *2 A szállítási magasság megfelel az a mérettel megadott teljes magasságnak, rászámítva 50 mm t a csomagolás számára (felhegesztett égéstermék fedéllel) VITOMAX 200 HS VIESMANN 7

8 Tényező a tüzelési hőteljesítménynek a gőzteljesítménnyel való meghatározásához Tápvízhőmérséklet 102 C A égéstermék /víz hőcserélő nélkül B égéstermék /víz hőcserélővel (ECO 100) C égéstermék /víz hőcserélővel (ECO 200) Tüzelési hőteljesítmény kw ban = F tényező gőzteljesítmény kg/h ban Példa: Gőzteljesítmény Üzemi nyomás: 1400 kg/h 12 bar 1. Égéstermék /víz hőcserélő nélküli üzem F tényező = 0,741 (lásd a grafikont), ebből 1037 kw tüzelési hőteljesítmény adódik 2. Üzemelés ECO 200 zal (a kazán hatásfoka 94,6 %) F tényező = 0,692 (lásd a grafikont), ebből 969 kw tüzelési hőteljesítmény adódik 8 VIESMANN VITOMAX 200 HS

9 A kazán hatásfoka az üzemi nyomás függvényében, égéstermék /víz hőcserélő nélkül Az égéstermék maradék oxigéntartalma 3 %, a tápvízhőmérséklet 102 C A kazán hatásfoka az üzemi nyomás függvényében, ECO 100 zal Az égéstermék maradék oxigéntartalma 3 %, a tápvízhőmérséklet 102 C A 5 bar üzemi nyomás B 7 bar üzemi nyomás C 9 bar üzemi nyomás D 12 bar üzemi nyomás E 15 bar üzemi nyomás F 17 bar üzemi nyomás G 19 bar üzemi nyomás H 21 bar üzemi nyomás I 24 bar üzemi nyomás A 5 bar üzemi nyomás B 7 bar üzemi nyomás C 9 bar üzemi nyomás D 12 bar üzemi nyomás E 15 bar üzemi nyomás F 17 bar üzemi nyomás G 19 bar üzemi nyomás H 21 bar üzemi nyomás I 24 bar üzemi nyomás VITOMAX 200 HS VIESMANN 9

10 A kazán hatásfoka az üzemi nyomás függvényében, ECO 200 zal Az égéstermék maradék oxigéntartalma 3 %, a tápvízhőmérséklet 102 C Az égéstermék hőmérséklet az üzemi nyomás függvényében, égéstermék /víz hőcserélő nélkül Az égéstermék maradék oxigéntartalma 3 %, a tápvízhőmérséklet 102 C A 5 bar üzemi nyomás B 7 bar üzemi nyomás C 9 bar üzemi nyomás D 12 bar üzemi nyomás E 15 bar üzemi nyomás F 17 bar üzemi nyomás G 19 bar üzemi nyomás H 21 bar üzemi nyomás I 24 bar üzemi nyomás A 5 bar üzemi nyomás B 7 bar üzemi nyomás C 9 bar üzemi nyomás D 12 bar üzemi nyomás E 15 bar üzemi nyomás F 17 bar üzemi nyomás G 19 bar üzemi nyomás H 21 bar üzemi nyomás I 24 bar üzemi nyomás 10 VIESMANN VITOMAX 200 HS

11 Az égéstermék hőmérséklet az üzemi nyomás függvényében, ECO 100 zal Az égéstermék maradék oxigéntartalma 3 %, a tápvízhőmérséklet 102 C Az égéstermék hőmérséklet az üzemi nyomás függvényében, ECO 200 zal Az égéstermék maradék oxigéntartalma 3 %, a tápvízhőmérséklet 102 C A 5 bar üzemi nyomás B 7 bar üzemi nyomás C 9 bar üzemi nyomás D 12 bar üzemi nyomás E 15 bar üzemi nyomás F 17 bar üzemi nyomás G 19 bar üzemi nyomás H 21 bar üzemi nyomás I 24 bar üzemi nyomás A 5 bar üzemi nyomás B 7 bar üzemi nyomás C 9 bar üzemi nyomás D 12 bar üzemi nyomás E 15 bar üzemi nyomás F 17 bar üzemi nyomás G 19 bar üzemi nyomás H 21 bar üzemi nyomás I 24 bar üzemi nyomás VITOMAX 200 HS VIESMANN 11

12 Tényező az égéstermék tömegáramnak a gőzteljesítménnyel való meghatározásához Számított értékek az égéstermék elvezető rendszer méretezéséhez az MSZ EN szerint. Az égéstermék maradék oxigéntartalma 3 %, a tápvízhőmérséklet 102 C A égéstermék /víz hőcserélő nélkül B égéstermék /víz hőcserélővel (ECO 100) C égéstermék /víz hőcserélővel (ECO 200) Égéstermék tömegáram kg/h ban = R tényező gőzteljesítmény kg/h ban Példa: Gőzteljesítmény Üzemi nyomás: 1400 kg/h 12 bar 1. Égéstermék /víz hőcserélő nélküli üzem R tényező = 1,120 (lásd a grafikont), ebből 1568 kg/h égéstermék tömegáram adódik 2. Üzemelés ECO 200 zal (a kazán hatásfoka 94,6 %) R tényező = 1,046 (lásd a grafikont), ebből 1464 kg/h égéstermék tömegáram adódik Fontos tudnivaló! A minimális tüzelési hőteljesítmény függ az géő szabályozási tartományától. A kazán égéstermék oldali méretezése: 0 Pa az égéstermék kilépésnél. 12 VIESMANN VITOMAX 200 HS

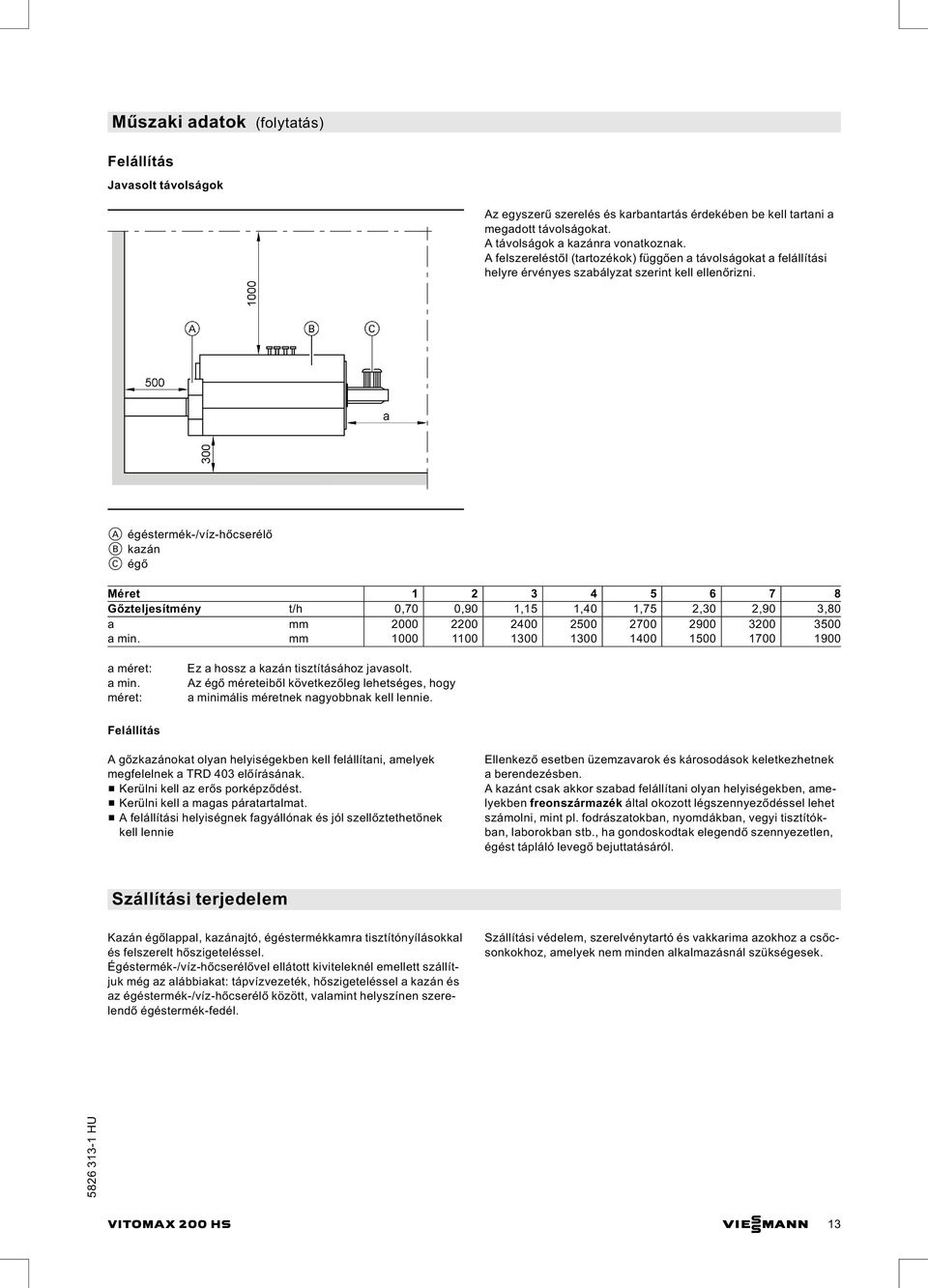

13 Felállítás Javasolt távolságok Az egyszerű szerelés és karbantartás érdekében be kell tartani a megadott távolságokat. A távolságok a kazánra vonatkoznak. A felszereléstől (tartozékok) függően a távolságokat a felállítási helyre érvényes szabályzat szerint kell ellenőrizni. A égéstermék /víz hőcserélő B kazán C égő Méret Gőzteljesítmény t/h 0,70 0,90 1,15 1,40 1,75 2,30 2,90 3,80 a mm a min. mm a méret: amin. méret: Ez a hossz a kazán tisztításához javasolt. Az égő méreteiből következőleg lehetséges, hogy a minimális méretnek nagyobbnak kell lennie. Felállítás Agőzkazánokat olyan helyiségekben kell felállítani, amelyek megfelelnek a TRD 403 előírásának. & Kerülni kell az erős porképződést. & Kerülni kell a magas páratartalmat. & A felállítási helyiségnek fagyállónak és jól szellőztethetőnek kell lennie Ellenkező esetben üzemzavarok és károsodások keletkezhetnek a berendezésben. A kazánt csak akkor szabad felállítani olyan helyiségekben, amelyekben freonszármazék által okozott légszennyeződéssel lehet számolni, mint pl. fodrászatokban, nyomdákban, vegyi tisztítókban, laborokban stb., ha gondoskodtak elegendő szennyezetlen, égést tápláló levegő bejuttatásáról. Szállítási terjedelem Kazán égőlappal, kazánajtó, égéstermékkamra tisztítónyílásokkal és felszerelt hőszigeteléssel. Égéstermék /víz hőcserélővel ellátott kiviteleknél emellett szállítjuk még az alábbiakat: tápvízvezeték, hőszigeteléssel a kazán és az égéstermék /víz hőcserélő között, valamint helyszínen szerelendő égéstermék fedél. Szállítási védelem, szerelvénytartó és vakkarima azokhoz a csőcsonkokhoz, amelyek nem minden alkalmazásnál szükségesek. VITOMAX 200 HS VIESMANN 13

14 Tervezési utasítások Ellenőrzési határidők A nyomástartó edény teljesíti az érvényes TRD szabályzat és a szövetségek megállapodásainak követelményeit. Ennek alapján az alábbi ellenőrzési határidőket javasoljuk: & Évente: külső ellenőrzés & Háromévente: belső ellenőrzés & Kilencévente: tömörség/szilárdság vizsgálat, amelyet víznyomás ellenőrzésként kell elvégezni. Az ellenőrzési határidők vonatkozásában vegye figyelembe az adott országra vonatkozó követelményeket. Fontos tudnivaló! A további információkat lásd a tervezési segédletben, a szerelési utasításban, a kezelési és szervizre vonatkozó utasításban. Műszaki változtatások jogát fenntartjuk! Viessmann Fűtéstechnika Kft Törökbálint Süssen u. 3. Telefon: / Telefax: / Környezetbarát, klórmentesen fehérített papírra nyomtatva 14 VIESMANN VITOMAX 200 HS
