1 MŰSZAKI SEGÉDLET Verzió 2011/01

2 TARTALOMJEGYZÉK Főbb tulajdonságok 3 Műszaki adattáblázat 4 Befoglaló méretek 5 Hidraulikai egység 6 Burkolat és szerkezeti felépítés 7 Adattábla 8 Bekötőegység 8 Tároló és kazán kapcsolási vázlata 9 Felfűtési metódus 10 Működési elv 11 Részegységek 11 Telepítés 13 Beüzemelés 14 Karbantartás 14

3 FŐBB TULAJDONSÁGOK - rétegtöltésű indirekt tároló - Hybrid 30 típusú átfolyós rendszerű kombinált üzemű gázkazánhoz csatlakoztatható - önálló elektromos csatlakozással ellátva - beépített keringető szivattyúval rendelkezik - beépített termosztát-alapú vezérlés - 80, 100 és 150 literes űrtartalommal kapható - földre és falra egyaránt telepíthető

4 MŰSZAKI ADATTÁBLÁZAT Celectic 80 Celectic 100 Celectic 150 névleges űrtartalom liter VILLAMOS ADATOK tápfeszültség V / Hz 230 / / / 50 szükséges kismegszakító A felvett teljesítmény W villamos védettség IP X4 X4 X4 HASZNÁLATI MELEGVÍZ ADATOK maximális üzemi nyomás bar beállítható hőmérséklet C fajlagos térfogatáram ( t=30 C) liter/perc 17 17,6 20,9 felfűtési idő (15 C-ról 60 C-ra 24 kw-os kazánteljesítmény mellett) perc stand by üzem melletti fogasztás kw/24h 1,58 1,63 1,94 hőátbocsátási tényező 0,493 0,408 0,323 SZIVATTYÚ ADATOK szivattyú típusa UPS UPS UPS kondenzátor 2µF 2µF 2µF ellenállás Ω MÉRET ÉS TÖMEG méretek (mag x átm) mm 914 x x x 540 tömeg (üresen) kg

5 BEFOGLALÓ MÉRETEK Celectic 80 Celectic 100 Celectic 150

6 HIDRAULIKAI EGYSÉG Jelmagyarázat 1 HMV hálózati betáp 9 tisztítónyílás 2 HMV kazán felől 10 adattábla 3 HMV kazán felé 11 by-pass szelep 4 HMV előremenő 12 biztonsági csoport 5 keringető szivattyú 13 hidegvíz bemenet 6 vezérlőegység 14 elzárócsap 7 kapilláris termosztát 15 burkolatrögzítő 8 fedőburkolat rögzítőcsavarja 16 távtartó lemez

7 BURKOLAT ÉS SZERKEZETI FELÉPÍTÉS A tároló rozsdásodás ellen kezelt, lakkozott acéllemez burkolattal rendelkezik. A hidraulikus egységet (szivattyú, csatlakozóidomok, szabályozható by-pass szelep) és az elektromos csatlakozó dobozt műanyag burkolatelem védi, amelyen egy be-ki billenő-kapcsoló helyezkedik el. Az ABS fedelet a hátsó részen elhelyezkedő két pattintós rögzítőkapocs, és két lemezcsavar (1) csatlakoztatja a tartályhoz. A kapcsoló gombja (2) világít, amikor a Celectic feszültség alatt van. A Celectic három, belső részen rögzített talppal van felszerelve a talajon történő elhelyezés céljából. A 80 l és 100 l-es készüléket egy tartóval, a 150 l-es készüléket két tartóval szállítjuk falra szerelés céljából.

8 ADATTÁBLA Az adattábla a tartályon, az elektromos fedél alatt található, és a Celectic fő jellemzőit tartalmazza. Kereskedelmi kód: lehetővé teszi a készülék típusának biztos meghatározását. Sorozatszám: gyártás gyártás sorozatszám hónapja éve BEKÖTŐEGYSÉG biztonsági szerelvény 1/2"-os közcsavar menetes csatlakozó hmv-betáp csatlakozó bekötőcsövek: - kazánoldali előremenő és visszatérő - hmv előremenő) csatlakozó cső falira történő telepítéshez (árban foglalt tartozékok) hidegvíz betáp HMV kazán felől HMV kazán felé HMV előremenő

9 TÁROLÓ ÉS KAZÁN KAPCSOLÁSI VÁZLATA Jelmagyarázat 1 kazán 8 talp 2 kazán HMV-előremenő csonkja 9 kazánoldali betápcső 3 biztonsági egység 10 keringetőszivattyú 4 by-pass szelep 11 tároló előremenő 5 visszacsapó szelep 12 termosztát 6 hőmérséklet-érzékelő 13 kazán HMV-betáp csonkja 7 szívócső 14 kazánhőcserélő

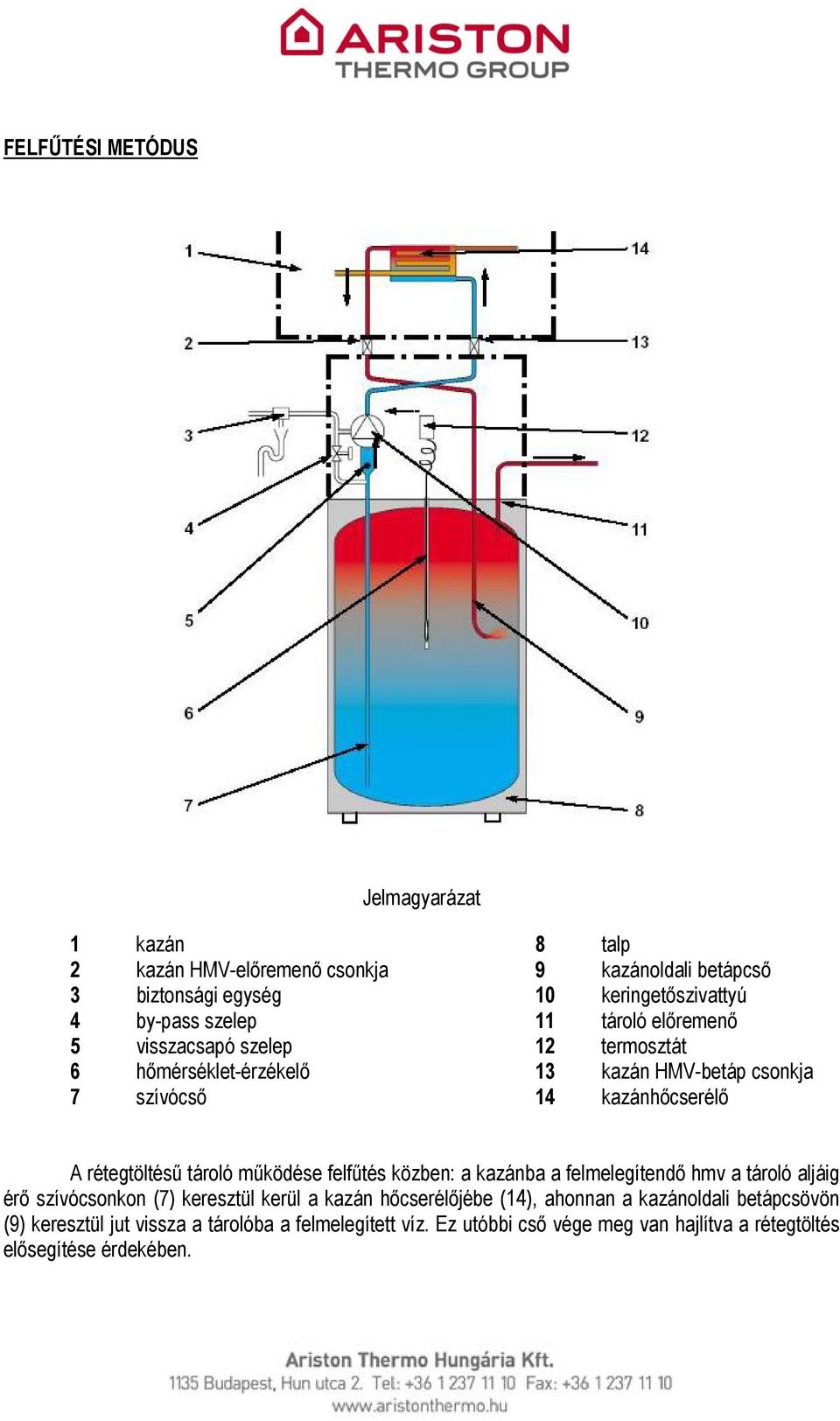

10 FELFŰTÉSI METÓDUS Jelmagyarázat 1 kazán 8 talp 2 kazán HMV-előremenő csonkja 9 kazánoldali betápcső 3 biztonsági egység 10 keringetőszivattyú 4 by-pass szelep 11 tároló előremenő 5 visszacsapó szelep 12 termosztát 6 hőmérséklet-érzékelő 13 kazán HMV-betáp csonkja 7 szívócső 14 kazánhőcserélő A rétegtöltésű tároló működése felfűtés közben: a kazánba a felmelegítendő hmv a tároló aljáig érő szívócsonkon (7) keresztül kerül a kazán hőcserélőjébe (14), ahonnan a kazánoldali betápcsövön (9) keresztül jut vissza a tárolóba a felmelegített víz. Ez utóbbi cső vége meg van hajlítva a rétegtöltés elősegítése érdekében.

11 MŰKÖDÉSI ELV A tárolt víz hőmérsékletét a tároló tetején található termosztát hivatott ellenőrizni. Amikor nincs HMV-elvét a Celectic-ben tárolt vizet a kazán automatikusan felmelegíti a termosztát parancsára a szivattyú bekapcsolásával. A szivattyú szerepe a tároló vizének keringetése a kazánban, s annak felmelegítése a termosztáttal beállított hőmérsékletre. HMV-elvét esetén a hidegvíz közvetlenül a kazánon halad át, a by-pass szelep zárva van, ami kiváltja a víznek a tároló hőmérsékletére való felmelegedését. A by-pass szelep szerepe a rendszer maximális térfogatáramának szabályozása a kazán és a vezetékrendszer terhelési veszteségének függvényében. RÉSZEGYSÉGEK TÁROLÓ ÉS TÁROLÓ-VÉDELEM A kúpos aljú acéltartály 860 C-on égetett zománccal van bevonva. Az alkalmazott hőszigetelés poliuretánból készül, CFC- és HCFC-mentes. Csereszabatos magnéziumanód-védelemmel van felszerelve. A tartály az alábbiakat tartalmazó szerelőlemezzel van felszerelve: - magnéziumanód (1). - cső a termosztát részére (2). - a kazánból jövő HMV-betápcső (3). Ez utóbbi cső meg van hajlítva a hőszigetelő rétegek keveredésének elkerülése, és a rétegződés elősegítése érdekében. VEZÉRLŐEGYSÉG A védőfedél alatt helyezkedik el az elektromos csatlakozó doboz, amely tartalmazza a 230 V-os egyfázisú + föld sorkapcsot, valamint a gyárilag előre kábelezett bekötéseket: - a szivattyúhoz - a termosztáthoz - a főkapcsolóhoz 1 termosztát 4 földelés csatlakozása 2 főkapcsoló 5 fázis-nulla vezeték 3 védőbiztosíték

12 TERMOSZTÁT A Termosztát szabályozza a szivattyú üzemét a Celectic-ben tárolt víz hőmérsékletének függvényében. A termosztát-érzékelő belemerül a szerelőlemez csövébe, a termosztát-test pedig az elektromos csatlakozó dobozban helyezkedik el. A hőmérséklet-tartomány csavarral szabályozható 40 és 60 C között. BIZTONSÁGI EGYSÉG A 7 bar-os biztonsági szerelvény árban foglalt tartozékként kerül szállításra. A leeresztő-csonkot a csatornahálózatba kell bekötni. Fontos megjegyzés: amennyiben a betáp hálózat nyomása 5,4 bar fölötti, akkor elengedhetetlen a nyomáscsökkentő tároló elé történő beépítése.

13 TELEPÍTÉS ELEKTROMOS CSATLAKOZÁS A Celectic elektromos bekötését három-eres (fázis, nulla és föld) kábellel kell kivitelezni a az elektromos csatlakozó doboz sorkapcsán a vezeték nem tartozéka a tárolónak. A kazán és a Celectic között semmiféle elektromos kapcsolatra nincs szükség. HIDRAULIKUS CSATLAKOZÁS A hidraulikus bekötés a készülékkel szállított csatlakozóidomok segítségével történik. Abban az esetben, ha a víz keménysége nagyobb, mint 20 francia keménységi fok, vízlágyítóról kell gondoskodni. Falra szerelt Celectic, lefelé néző bekötésekkel: Ebben az esetben meg kell változtatni a szivattyú helyét: 1 Szerelje le teljesen az X csövet. 2 Lazítsa meg az 1 és 4 csavarokat, de ne vegye le őket, és csavarja ki az A és B csavarokat. 3 Fordítsa el a hidraulikus egységet úgy, hogy a szivattyú a jobb oldalra kerüljön. 4 Szerelje vissza a szivattyú, cső, tartószerkezet egységet. 5 Szerelje be az Y csövet (amelyet a csatlakozóidomok tasakjában szállítunk) az X cső helyére. 6 Ellenőrizze, hogy minden tömítés a helyén van-e és megfelelően tömít. Fontos megjegyzés: minden esetben, amikor a készülék a helyére került (akár a talajon, akár a falon), a szivattyúnak BAL OLDALON kell lennie.

14 Földre történő telepítés: visszacsapó szelep HMV-elvétel a tárolóból közvetlen HMV-elvétel Falra történő telepítés:

15 BEÜZEMELÉS - Állítsa a kazán és a Celectic kapcsolóját arrêt (Be) állásba. - Töltse fel a Celectic-et a kazán hidegvíz-csapjának megnyitásával. - Nyisson ki egy melegvíz-csapot a rendszeren légtelenítés céljából, és állítsa a biztonsági egység karját alimentation (ellátás) pozícióba. - Amikor a feltöltés befejeződött, hagyja folyni a vizet pár percig a rendszer légtelenítése végett. - Légtelenítse a szivattyút a légtelenítő kicsavarásával. - Állítsa be a by-pass szelepet a kívánt térfogatáramra. - Állítsa be a termosztáton a kívánt hőmérséklet-értékét. KARBANTARTÁS - ellenőrizze a termosztát helyes működését. - ellenőrizze a beállított hmv-hőmérsékletet. - ellenőrizze, és szükség esetén cserélje ki a magnéziumanódot erre legalább kétévente sort kell keríteni.
